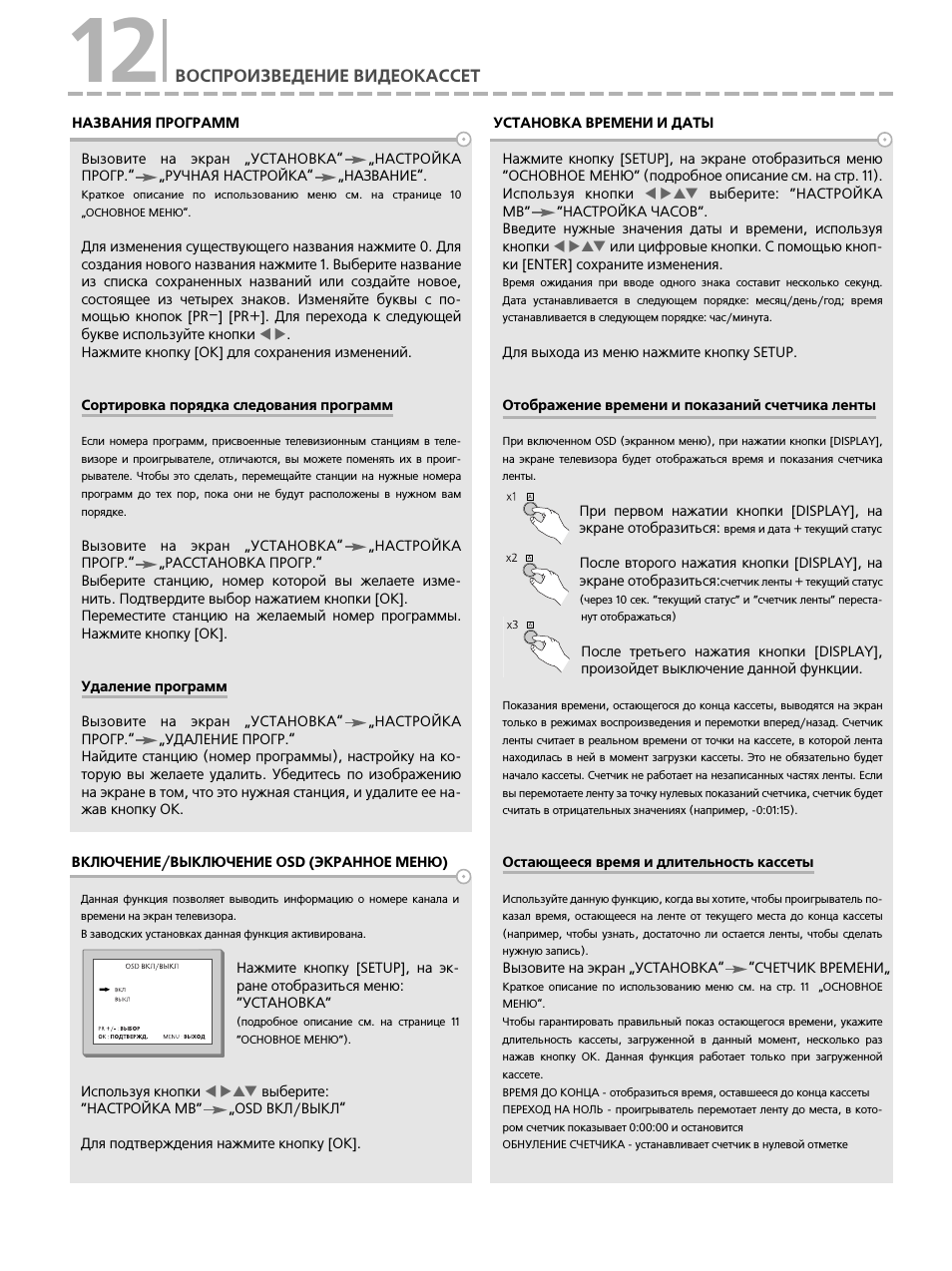

Воспроизведение видеокассет

12

ВОСПРОИЗВЕДЕНИЕ ВИДЕОКАССЕТ

НАЗВАНИЯ ПРОГРАММ

Вызовите на экран „УСТАНОВКА“

„НАСТРОЙКА

ПРОГР.“

„РУЧНАЯ НАСТРОЙКА“

„НАЗВАНИЕ“.

Краткое описание по использованию меню см. на странице 10

„ОСНОВНОЕ МЕНЮ“.

Для изменения существующего названия нажмите 0. Для
создания нового названия нажмите 1. Выберите название
из списка сохраненных названий или создайте новое,
состоящее из четырех знаков. Изменяйте буквы с по
мощью кнопок [PR–] [PR+]. Для перехода к следующей
букве используйте кнопки

W X

.

Нажмите кнопку [ОК] для сохранения изменений.

Сортировка порядка следования программ

Если номера программ, присвоенные телевизионным станциям в теле

визоре и проигрывателе, отличаются, вы можете поменять их в проиг

рывателе. Чтобы это сделать, перемещайте станции на нужные номера

программ до тех пор, пока они не будут расположены в нужном вам

порядке.

Вызовите на экран „УСТАНОВКА“

„НАСТРОЙКА

ПРОГР.“

„РАССТАНОВКА ПРОГР.“

Выберите станцию, номер которой вы желаете изме
нить. Подтвердите выбор нажатием кнопки [ОК].
Переместите станцию на желаемый номер программы.
Нажмите кнопку [ОК].

Удаление программ

Вызовите на экран „УСТАНОВКА“

„НАСТРОЙКА

ПРОГР.“

„УДАЛЕНИЕ ПРОГР.“

Найдите станцию (номер программы), настройку на ко
торую вы желаете удалить. Убедитесь по изображению
на экране в том, что это нужная станция, и удалите ее на
жав кнопку OK.

УСТАНОВКА ВРЕМЕНИ И ДАТЫ

Нажмите кнопку [SETUP], на экране отобразиться меню
”ОСНОВНОЕ МЕНЮ” (подробное описание см. на стр. 11).
Используя кнопки

W XST

выберите: ”НАСТРОЙКА

МВ”

”НАСТРОЙКА ЧАСОВ”.

Введите нужные значения даты и времени, используя
кнопки

W XST

или цифровые кнопки. С помощью кноп

ки [ENTER] сохраните изменения.

Время ожидания при вводе одного знака составит несколько секунд.

Дата устанавливается в следующем порядке: месяц/день/год; время

устанавливается в следующем порядке: час/минута.

Для выхода из меню нажмите кнопку SETUP.

Отображение времени и показаний счетчика ленты

При включенном OSD (экранном меню), при нажатии кнопки [DISPLAY],

на экране телевизора будет отображаться время и показания счетчика

ленты.

При первом нажатии кнопки [DISPLAY], на
экране отобразиться:

время и дата + текущий статус

После второго нажатия кнопки [DISPLAY], на
экране отобразиться:

счетчик ленты + текущий статус

(через 10 сек. ”текущий статус” и ”счетчик ленты” переста

нут отображаться)

После третьего нажатия кнопки [DISPLAY],
произойдет выключение данной функции.

Показания времени, остающегося до конца кассеты, выводятся на экран

только в режимах воспроизведения и перемотки вперед/назад. Счетчик

ленты считает в реальном времени от точки на кассете, в которой лента

находилась в ней в момент загрузки кассеты. Это не обязательно будет

начало кассеты. Счетчик не работает на незаписанных частях ленты. Если

вы перемотаете ленту за точку нулевых показаний счетчика, счетчик будет

считать в отрицательных значениях (например, 0:01:15).

Остающееся время и длительность кассеты

Используйте данную функцию, когда вы хотите, чтобы проигрыватель по

казал время, остающееся на ленте от текущего места до конца кассеты

(например, чтобы узнать, достаточно ли остается ленты, чтобы сделать

нужную запись).

Вызовите на экран „УСТАНОВКА“

“СЧЕТЧИК ВРЕМЕНИ„

Краткое описание по использованию меню см. на стр. 11 „ОСНОВНОЕ

МЕНЮ“.

Чтобы гарантировать правильный показ остающегося времени, укажите

длительность кассеты, загруженной в данный момент, несколько раз

нажав кнопку ОК. Данная функция работает только при загруженной

кассете.

ВРЕМЯ ДО КОНЦА отобразиться время, оставшееся до конца кассеты

ПЕРЕХОД НА НОЛЬ проигрыватель перемотает ленту до места, в кото

ром счетчик показывает 0:00:00 и остановится

ОБНУЛЕНИЕ СЧЕТЧИКА устанавливает счетчик в нулевой отметке

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ OSD (ЭКРАННОЕ МЕНЮ)

Данная функция позволяет выводить информацию о номере канала и

времени на экран телевизора.

В заводских установках данная функция активирована.

Нажмите кнопку [SETUP], на эк
ране отобразиться меню:
”УСТАНОВКА”

(подробное описание см. на странице 11

”ОСНОВНОЕ МЕНЮ”).

Используя кнопки

W XST

выберите:

”НАСТРОЙКА МВ”

„OSD ВКЛ/ВЫКЛ“

Для подтверждения нажмите кнопку [ОК].

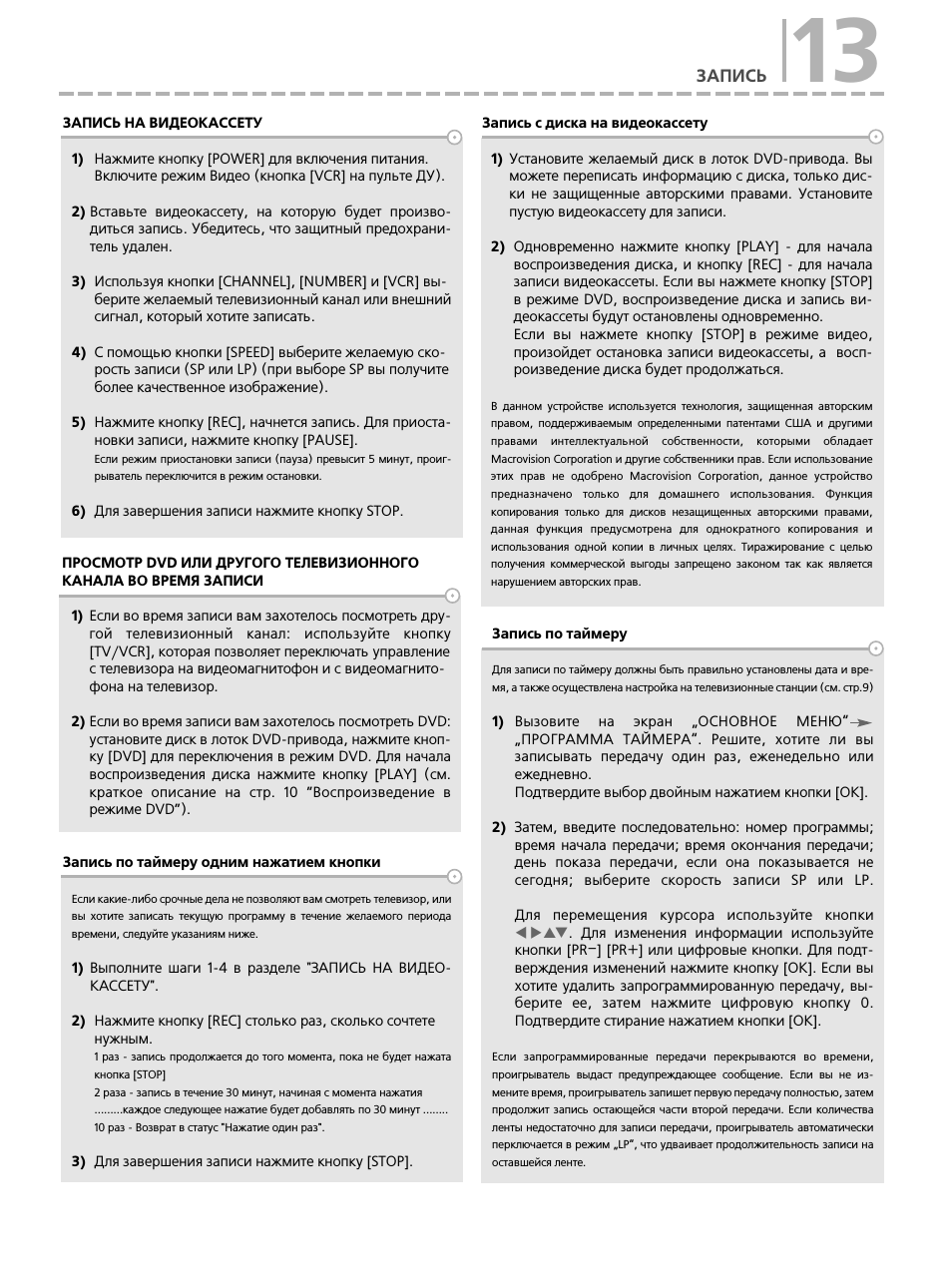

ЗАПИСЬ

13

ЗАПИСЬ НА ВИДЕОКАССЕТУ

1)

Нажмите кнопку [POWER] для включения питания.
Включите режим Видео (кнопка [VCR] на пульте ДУ).

2)

Вставьте видеокассету, на которую будет произво
диться запись. Убедитесь, что защитный предохрани
тель удален.

3)

Используя кнопки [CHANNEL], [NUMBER] и [VCR] вы
берите желаемый телевизионный канал или внешний
сигнал, который хотите записать.

4)

С помощью кнопки [SPEED] выберите желаемую ско
рость записи (SP или LP) (при выборе SP вы получите
более качественное изображение).

5)

Нажмите кнопку [REC], начнется запись. Для приоста
новки записи, нажмите кнопку [PAUSE].

Если режим приостановки записи (пауза) превысит 5 минут, проиг

рыватель переключится в режим остановки.

6)

Для завершения записи нажмите кнопку STOP.

Запись по таймеру одним нажатием кнопки

Если какие либо срочные дела не позволяют вам смотреть телевизор, или

вы хотите записать текущую программу в течение желаемого периода

времени, следуйте указаниям ниже.

1)

Выполните шаги 1 4 в разделе "ЗАПИСЬ НА ВИДЕО
КАССЕТУ".

2)

Нажмите кнопку [REC] столько раз, сколько сочтете
нужным.

1 раз запись продолжается до того момента, пока не будет нажата

кнопка [STOP]

2 раза запись в течение 30 минут, начиная с момента нажатия

.........каждое следующее нажатие будет добавлять по 30 минут ........

10 раз Возврат в статус "Нажатие один раз".

3)

Для завершения записи нажмите кнопку [STOP].

ПРОСМОТР DVD ИЛИ ДРУГОГО ТЕЛЕВИЗИОННОГО
КАНАЛА ВО ВРЕМЯ ЗАПИСИ

1)

Если во время записи вам захотелось посмотреть дру
гой телевизионный канал: используйте кнопку
[TV/VCR], которая позволяет переключать управление
с телевизора на видеомагнитофон и с видеомагнито
фона на телевизор.

2)

Если во время записи вам захотелось посмотреть DVD:
установите диск в лоток DVD привода, нажмите кноп
ку [DVD] для переключения в режим DVD. Для начала
воспроизведения диска нажмите кнопку [PLAY] (см.
краткое описание на стр. 10 ”Воспроизведение в
режиме DVD”).

Запись с диска на видеокассету

1)

Установите желаемый диск в лоток DVD привода. Вы
можете переписать информацию с диска, только дис
ки не защищенные авторскими правами. Установите
пустую видеокассету для записи.

2)

Одновременно нажмите кнопку [PLAY] для начала
воспроизведения диска, и кнопку [REC] для начала
записи видеокассеты. Если вы нажмете кнопку [STOP]
в режиме DVD, воспроизведение диска и запись ви
деокассеты будут остановлены одновременно.
Если вы нажмете кнопку [STOP] в режиме видео,
произойдет остановка записи видеокассеты, а восп
роизведение диска будет продолжаться.

В данном устройстве используется технология, защищенная авторским

правом, поддерживаемым определенными патентами США и другими

правами интеллектуальной собственности, которыми обладает

Macrovision Corporation и другие собственники прав. Если использование

этих прав не одобрено Macrovision Corporation, данное устройство

предназначено только для домашнего использования. Функция

копирования только для дисков незащищенных авторскими правами,

данная функция предусмотрена для однократного копирования и

иcпользования одной копии в личных целях. Тиражирование с целью

получения коммерческой выгоды запрещено законом так как является

нарушением авторских прав.

Запись по таймеру

Для записи по таймеру должны быть правильно установлены дата и вре

мя, а также осуществлена настройка на телевизионные станции (см. стр.9)

1)

Вызовите на экран „ОСНОВНОЕ МЕНЮ“
„ПРОГРАММА ТАЙМЕРА“. Решите, хотите ли вы
записывать передачу один раз, еженедельно или
ежедневно.
Подтвердите выбор двойным нажатием кнопки [ОК].

2)

Затем, введите последовательно: номер программы;
время начала передачи; время окончания передачи;
день показа передачи, если она показывается не
сегодня; выберите скорость записи SP или LP.

Для перемещения курсора используйте кнопки

W XST

. Для изменения информации используйте

кнопки [PR–] [PR+] или цифровые кнопки. Для подт
верждения изменений нажмите кнопку [ОК]. Если вы
хотите удалить запрограммированную передачу, вы
берите ее, затем нажмите цифровую кнопку 0.
Подтвердите стирание нажатием кнопки [ОК].

Если запрограммированные передачи перекрываются во времени,

проигрыватель выдаст предупреждающее сообщение. Если вы не из

мените время, проигрыватель запишет первую передачу полностью, затем

продолжит запись остающейся части второй передачи. Если количества

ленты недостаточно для записи передачи, проигрыватель автоматически

перключается в режим „LP“, что удваивает продолжительность записи на

оставшейся ленте.

14

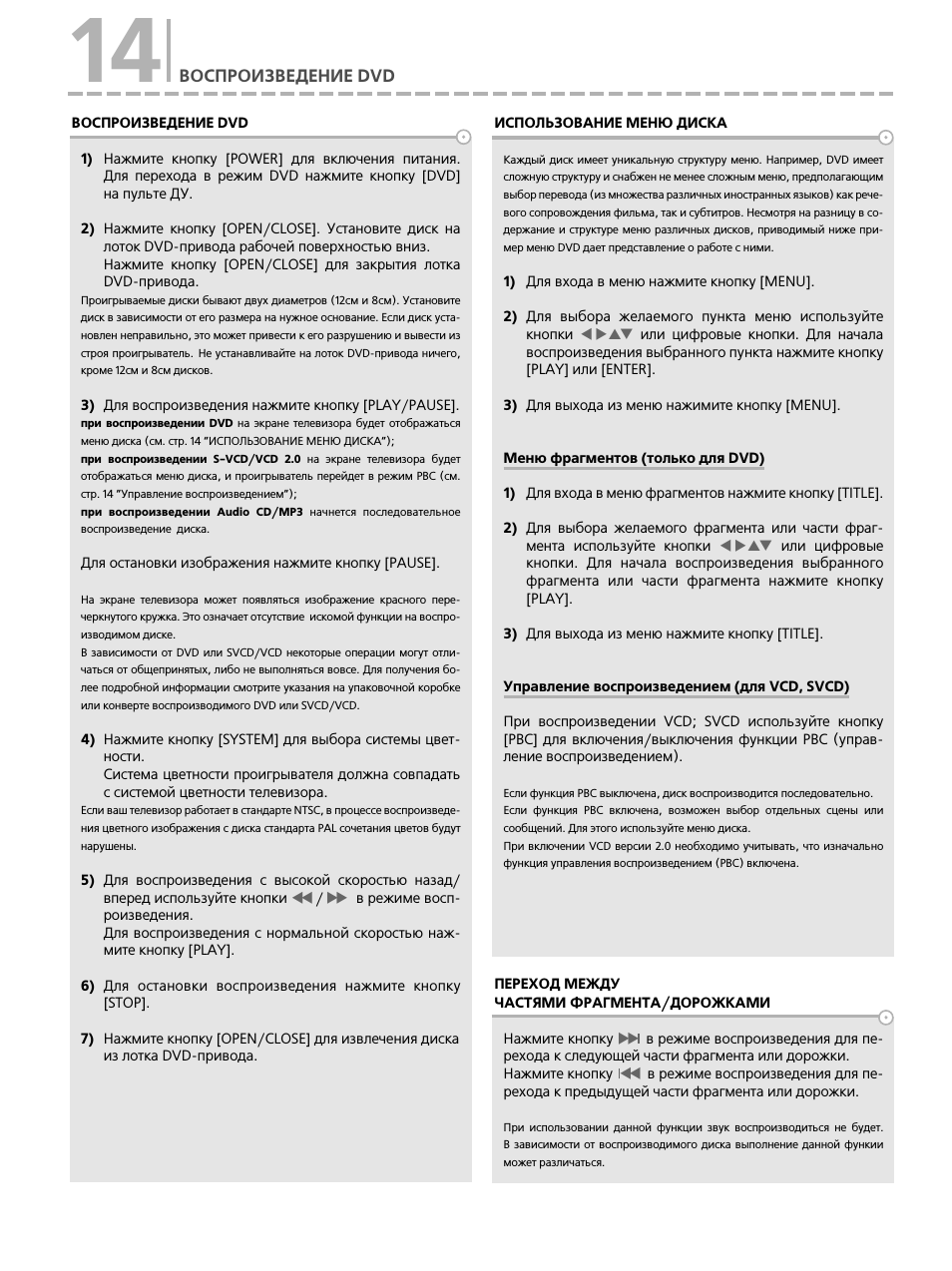

ВОСПРОИЗВЕДЕНИЕ DVD

ИСПОЛЬЗОВАНИЕ МЕНЮ ДИСКА

Каждый диск имеет уникальную структуру меню. Например, DVD имеет

сложную структуру и снабжен не менее сложным меню, предполагающим

выбор перевода (из множества различных иностранных языков) как рече

вого сопровождения фильма, так и субтитров. Несмотря на разницу в со

держание и структуре меню различных дисков, приводимый ниже при

мер меню DVD дает представление о работе с ними.

1)

Для входа в меню нажмите кнопку [MENU].

2)

Для выбора желаемого пункта меню используйте
кнопки

W XST

или цифровые кнопки. Для начала

воспроизведения выбранного пункта нажмите кнопку
[PLAY] или [ENTER].

3)

Для выхода из меню нажимите кнопку [MENU].

Меню фрагментов (только для DVD)

1)

Для входа в меню фрагментов нажмите кнопку [TITLE].

2)

Для выбора желаемого фрагмента или части фраг
мента используйте кнопки

W XST

или цифровые

кнопки. Для начала воспроизведения выбранного
фрагмента или части фрагмента нажмите кнопку
[PLAY].

3)

Для выхода из меню нажмите кнопку [TITLE].

Управление воспроизведением (для VCD, SVCD)

При воспроизведении VCD; SVCD используйте кнопку
[PBC] для включения/выключения функции PBC (управ
ление воспроизведением).

Если функция PBC выключена, диск воспроизводится последовательно.

Если функция PBC включена, возможен выбор отдельных сцены или

сообщений. Для этого используйте меню диска.

При включении VCD версии 2.0 необходимо учитывать, что изначально

функция управления воспроизведением (РВС) включена.

ПЕРЕХОД МЕЖДУ
ЧАСТЯМИ ФРАГМЕНТА/ДОРОЖКАМИ

Нажмите кнопку

XX

в режиме воспроизведения для пе

рехода к следующей части фрагмента или дорожки.
Нажмите кнопку

WW

в режиме воспроизведения для пе

рехода к предыдущей части фрагмента или дорожки.

При использовании данной функции звук воспроизводиться не будет.

В зависимости от воспроизводимого диска выполнение данной функии

может различаться.

ВОСПРОИЗВЕДЕНИЕ DVD

1)

Нажмите кнопку [POWER] для включения питания.
Для перехода в режим DVD нажмите кнопку [DVD]
на пульте ДУ.

2)

Нажмите кнопку [OPEN/CLOSE]. Установите диск на
лоток DVD привода рабочей поверхностью вниз.
Нажмите кнопку [OPEN/CLOSE] для закрытия лотка
DVD привода.

Проигрываемые диски бывают двух диаметров (12см и 8см). Установите

диск в зависимости от его размера на нужное основание. Если диск уста

новлен неправильно, это может привести к его разрушению и вывести из

строя проигрыватель. Не устанавливайте на лоток DVD привода ничего,

кроме 12см и 8см дисков.

3)

Для воспроизведения нажмите кнопку [PLAY/PAUSE].

при воспроизведении DVD

на экране телевизора будет отображаться

меню диска (см. стр. 14 ”ИСПОЛЬЗОВАНИЕ МЕНЮ ДИСКА”);

при воспроизведении S VCD/VCD 2.0

на экране телевизора будет

отображаться меню диска, и проигрыватель перейдет в режим PBC (см.

стр. 14 ”Управление воспроизведением”);

при воспроизведении Audio CD/MP3

начнется последовательное

воспроизведение диска.

Для остановки изображения нажмите кнопку [PAUSE].

На экране телевизора может появляться изображение красного пере

черкнутого кружка. Это означает отсутствие искомой функции на воспро

изводимом диске.

В зависимости от DVD или SVCD/VCD некоторые операции могут отли

чаться от общепринятых, либо не выполняться вовсе. Для получения бо

лее подробной информации смотрите указания на упаковочной коробке

или конверте воспроизводимого DVD или SVCD/VCD.

4)

Нажмите кнопку [SYSTEM] для выбора системы цвет
ности.
Система цветности проигрывателя должна совпадать
с системой цветности телевизора.

Если ваш телевизор работает в стандарте NTSC, в процессе воспроизведе

ния цветного изображения с диска стандарта PAL сочетания цветов будут

нарушены.

5)

Для воспроизведения с высокой скоростью назад/
вперед используйте кнопки

WW

/

XX

в режиме восп

роизведения.
Для воспроизведения с нормальной скоростью наж
мите кнопку [PLAY].

6)

Для остановки воспроизведения нажмите кнопку
[STOP].

7)

Нажмите кнопку [OPEN/CLOSE] для извлечения диска
из лотка DVD привода.

ВОСПРОИЗВЕДЕНИЕ DVD

15

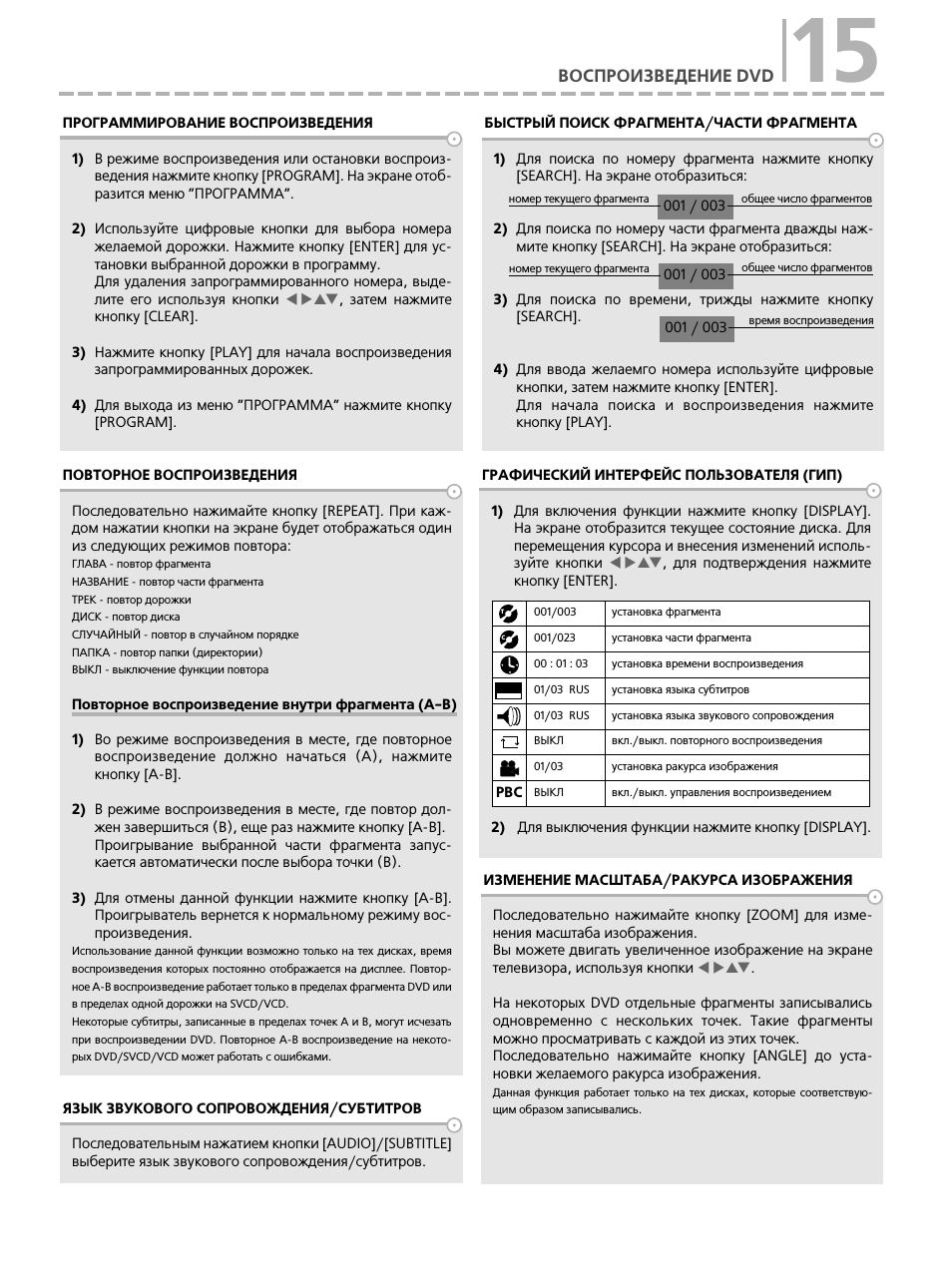

ПРОГРАММИРОВАНИЕ ВОСПРОИЗВЕДЕНИЯ

1)

В режиме воспроизведения или остановки воспроиз
ведения нажмите кнопку [PROGRAM]. На экране отоб
разится меню ”ПРОГРАММА”.

2)

Используйте цифровые кнопки для выбора номера
желаемой дорожки. Нажмите кнопку [ENTER] для ус
тановки выбранной дорожки в программу.
Для удаления запрограммированного номера, выде
лите его используя кнопки

W XST

, затем нажмите

кнопку [CLEAR].

3)

Нажмите кнопку [PLAY] для начала воспроизведения
запрограммированных дорожек.

4)

Для выхода из меню ”ПРОГРАММА” нажмите кнопку
[PROGRAM].

БЫСТРЫЙ ПОИСК ФРАГМЕНТА/ЧАСТИ ФРАГМЕНТА

1)

Для поиска по номеру фрагмента нажмите кнопку
[SEARCH]. На экране отобразиться:

2)

Для поиска по номеру части фрагмента дважды наж
мите кнопку [SEARCH]. На экране отобразиться:

3)

Для поиска по времени, трижды нажмите кнопку
[SEARCH].

4)

Для ввода желаемго номера используйте цифровые
кнопки, затем нажмите кнопку [ENTER].
Для начала поиска и воспроизведения нажмите
кнопку [PLAY].

ПОВТОРНОЕ ВОСПРОИЗВЕДЕНИЯ

Последовательно нажимайте кнопку [REPEAT]. При каж
дом нажатии кнопки на экране будет отображаться один
из следующих режимов повтора:

ГЛАВА повтор фрагмента

НАЗВАНИЕ повтор части фрагмента

ТРЕК повтор дорожки

ДИСК повтор диска

СЛУЧАЙНЫЙ повтор в случайном порядке

ПАПКА повтор папки (директории)

ВЫКЛ выключение функции повтора

Повторное воспроизведение внутри фрагмента (А В)

1)

Во режиме воспроизведения в месте, где повторное
воспроизведение должно начаться (А), нажмите
кнопку [А В].

2)

В режиме воспроизведения в месте, где повтор дол
жен завершиться (В), еще раз нажмите кнопку [А В].
Проигрывание выбранной части фрагмента запус
кается автоматически после выбора точки (В).

3)

Для отмены данной функции нажмите кнопку [А В].
Проигрыватель вернется к нормальному режиму вос
произведения.

Использование данной функции возможно только на тех дисках, время

воспроизведения которых постоянно отображается на дисплее. Повтор

ное А В воспроизведение работает только в пределах фрагмента DVD или

в пределах одной дорожки на SVCD/VCD.

Некоторые субтитры, записанные в пределах точек А и В, могут исчезать

при воспроизведении DVD. Повторное А В воспроизведение на некото

рых DVD/SVCD/VCD может работать с ошибками.

ЯЗЫК ЗВУКОВОГО СОПРОВОЖДЕНИЯ/СУБТИТРОВ

Последовательным нажатием кнопки [AUDIO]/[SUBTITLE]
выберите язык звукового сопровождения/субтитров.

ИЗМЕНЕНИЕ МАСШТАБА/РАКУРСА ИЗОБРАЖЕНИЯ

Последовательно нажимайте кнопку [ZOOM] для изме
нения масштаба изображения.
Вы можете двигать увеличенное изображение на экране
телевизора, используя кнопки

W XST

.

На некоторых DVD отдельные фрагменты записывались
одновременно с нескольких точек. Такие фрагменты
можно просматривать с каждой из этих точек.
Последовательно нажимайте кнопку [ANGLE] до уста
новки желаемого ракурса изображения.

Данная функция работает только на тех дисках, которые соответствую

щим образом записывались.

001 / 003

общее число фрагментов

номер текущего фрагмента

ГРАФИЧЕСКИЙ ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ (ГИП)

1)

Для включения функции нажмите кнопку [DISPLAY].
На экране отобразится текущее состояние диска. Для
перемещения курсора и внесения изменений исполь
зуйте кнопки

W XST

, для подтверждения нажмите

кнопку [ENTER].

2)

Для выключения функции нажмите кнопку [DISPLAY].

001 / 003

общее число фрагментов

номер текущего фрагмента

001 / 003

время воспроизведения

T

001/003

установка фрагмента

C

001/023

установка части фрагмента

00 : 01 : 03

установка времени воспроизведения

01/03 RUS

установка языка субтитров

01/03 RUS

установка языка звукового сопровождения

ВЫКЛ

вкл./выкл. повторного воспроизведения

01/03

установка ракурса изображения

PBC

ВЫКЛ

вкл./выкл. управления воспроизведением

16

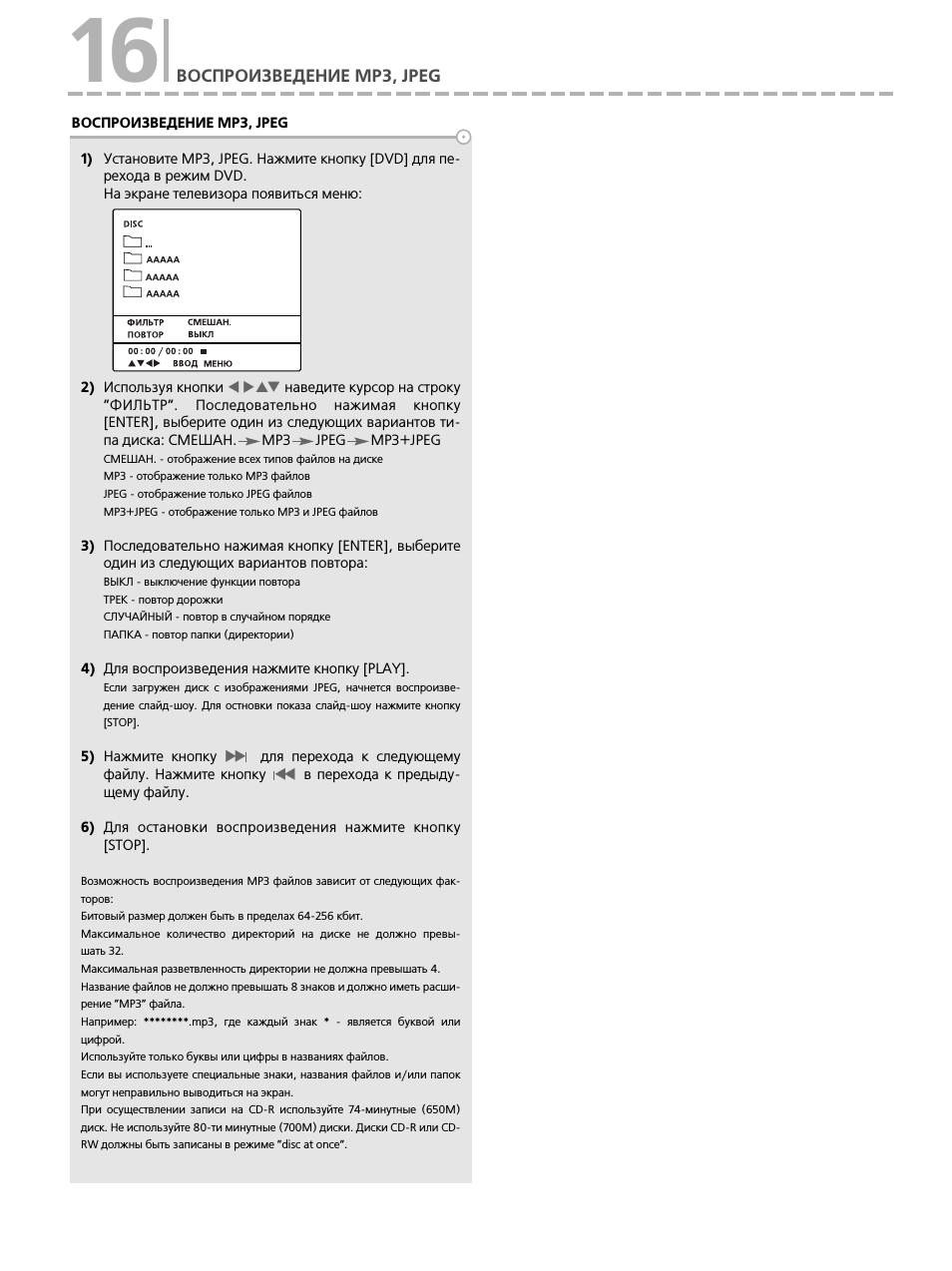

ВОСПРОИЗВЕДЕНИЕ MP3, JPEG

ВОСПРОИЗВЕДЕНИЕ MP3, JPEG

1)

Установите MP3, JPEG. Нажмите кнопку [DVD] для пе
рехода в режим DVD.
На экране телевизора появиться меню:

2)

Используя кнопки

W XST

наведите курсор на строку

”ФИЛЬТР”. Последовательно нажимая кнопку
[ENTER], выберите один из следующих вариантов ти
па диска: СМЕШАН.

MP3

JPEG

MP3+JPEG

СМЕШАН. отображение всех типов файлов на диске

MP3 отображение только MP3 файлов

JPEG отображение только JPEG файлов

MP3+JPEG отображение только MP3 и JPEG файлов

3)

Последовательно нажимая кнопку [ENTER], выберите
один из следующих вариантов повтора:

ВЫКЛ выключение функции повтора

ТРЕК повтор дорожки

СЛУЧАЙНЫЙ повтор в случайном порядке

ПАПКА повтор папки (директории)

4)

Для воспроизведения нажмите кнопку [PLAY].

Если загружен диск с изображениями JPEG, начнется воспроизве

дение слайд шоу. Для остновки показа слайд шоу нажмите кнопку

[STOP].

5)

Нажмите кнопку

XX

для перехода к следующему

файлу. Нажмите кнопку

WW

в перехода к предыду

щему файлу.

6)

Для остановки воспроизведения нажмите кнопку
[STOP].

Возможность воспроизведения MP3 файлов зависит от следующих фак

торов:

Битовый размер должен быть в пределах 64 256 кбит.

Максимальное количество директорий на диске не должно превы

шать 32.

Максимальная разветвленность директории не должна превышать 4.

Название файлов не должно превышать 8 знаков и должно иметь расши

рение ”MP3” файла.

Например: ********.mp3, где каждый знак * является буквой или

цифрой.

Используйте только буквы или цифры в названиях файлов.

Если вы используете специальные знаки, названия файлов и/или папок

могут неправильно выводиться на экран.

При осуществлении записи на CD R используйте 74 минутные (650М)

диск. Не используйте 80 ти минутные (700М) диски. Диски CD R или CD

RW должны быть записаны в режиме ”disc at once”.

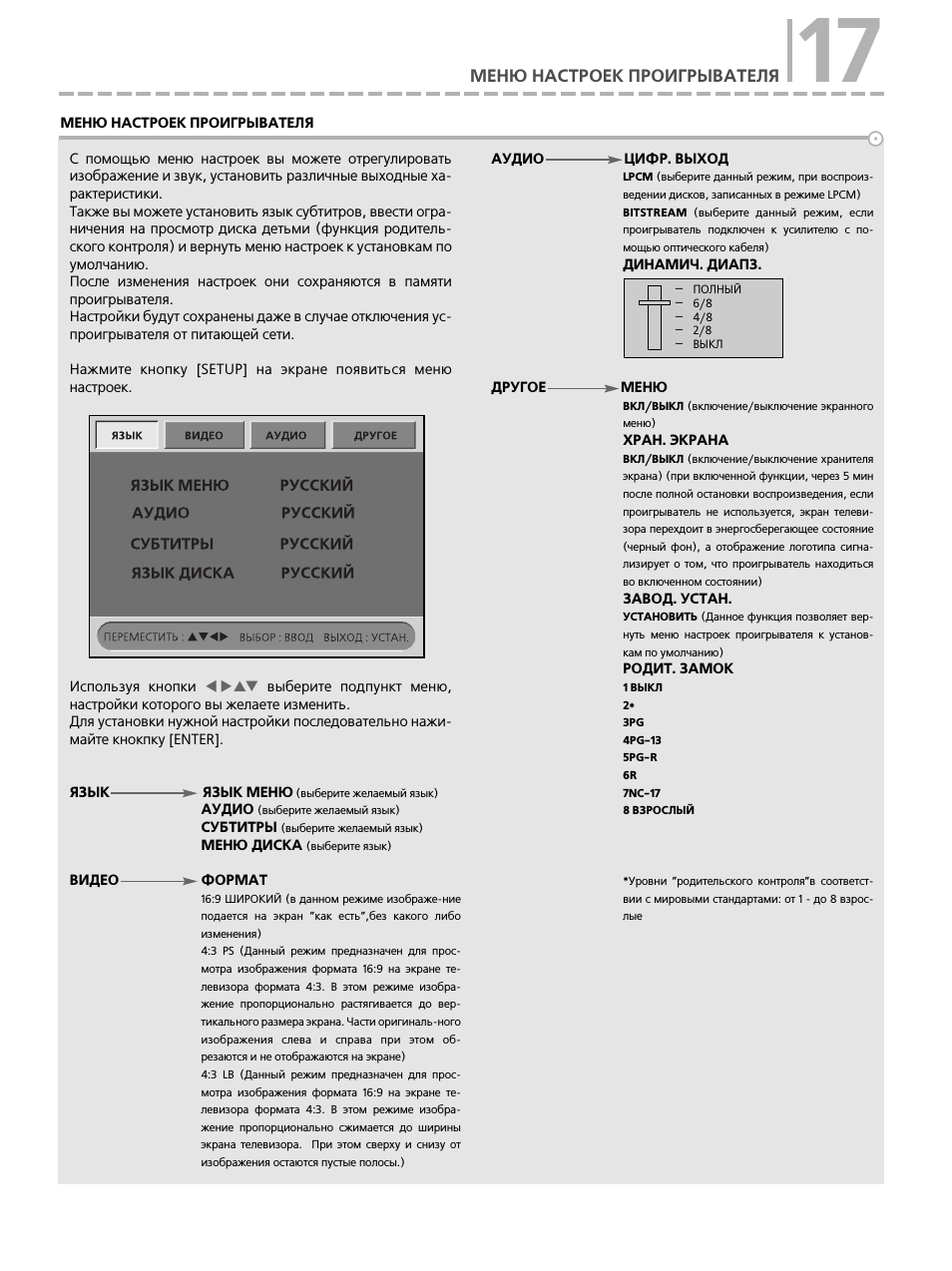

МЕНЮ НАСТРОЕК ПРОИГРЫВАТЕЛЯ

17

МЕНЮ НАСТРОЕК ПРОИГРЫВАТЕЛЯ

С помощью меню настроек вы можете отрегулировать
изображение и звук, установить различные выходные ха
рактеристики.
Также вы можете установить язык субтитров, ввести огра
ничения на просмотр диска детьми (функция родитель
ского контроля) и вернуть меню настроек к установкам по
умолчанию.
После изменения настроек они сохраняются в памяти
проигрывателя.
Настройки будут сохранены даже в случае отключения ус
проигрывателя от питающей сети.

Нажмите кнопку [SETUP] на экране появиться меню
настроек.

Используя кнопки

W XST

выберите подпункт меню,

настройки которого вы желаете изменить.
Для установки нужной настройки последовательно нажи
майте кнокпку [ENTER].

ЯЗЫК

ЯЗЫК МЕНЮ

(выберите желаемый язык)

АУДИО

(выберите желаемый язык)

СУБТИТРЫ

(выберите желаемый язык)

МЕНЮ ДИСКА

(выберите язык)

ВИДЕО

ФОРМАТ

16:9 ШИРОКИЙ (в данном режиме изображе ние

подается на экран ”как есть”,без какого либо

изменения)

4:3 PS (Данный режим предназначен для прос

мотра изображения формата 16:9 на экране те

левизора формата 4:3. В этом режиме изобра

жение пропорционально растягивается до вер

тикального размера экрана. Части оригиналь ного

изображения слева и справа при этом об

резаются и не отображаются на экране)

4:3 LB (Данный режим предназначен для прос

мотра изображения формата 16:9 на экране те

левизора формата 4:3. В этом режиме изобра

жение пропорционально сжимается до ширины

экрана телевизора. При этом сверху и снизу от

изображения остаются пустые полосы.)

АУДИО

ЦИФР. ВЫХОД

LPCM

(выберите данный режим, при воспроиз

ведении дисков, записанных в режиме LPCM)

BITSTREAM

(выберите данный режим, если

проигрыватель подключен к усилителю с по

мощью оптического кабеля)

ДИНАМИЧ. ДИАПЗ.

ДРУГОЕ

МЕНЮ

ВКЛ/ВЫКЛ

(включение/выключение экранного

меню)

ХРАН. ЭКРАНА

ВКЛ/ВЫКЛ

(включение/выключение хранителя

экрана) (при включенной функции, через 5 мин

после полной остановки воспроизведения, если

проигрыватель не используется, экран телеви

зора перехдоит в энергосберегающее состояние

(черный фон), а отображение логотипа сигна

лизирует о том, что проигрыватель находиться

во включенном состоянии)

ЗАВОД. УСТАН.

УСТАНОВИТЬ

(Данное функция позволяет вер

нуть меню настроек проигрывателя к установ

кам по умолчанию)

РОДИТ. ЗАМОК

1 ВЫКЛ

2*

3PG

4PG 13

5PG R

6R

7NC 17

8 ВЗРОСЛЫЙ

*Уровни ”родительского контроля”в соответст

вии с мировыми стандартами: от 1 до 8 взрос

лые

— ПОЛНЫЙ
— 6/8
— 4/8
— 2/8
— ВЫКЛ

18

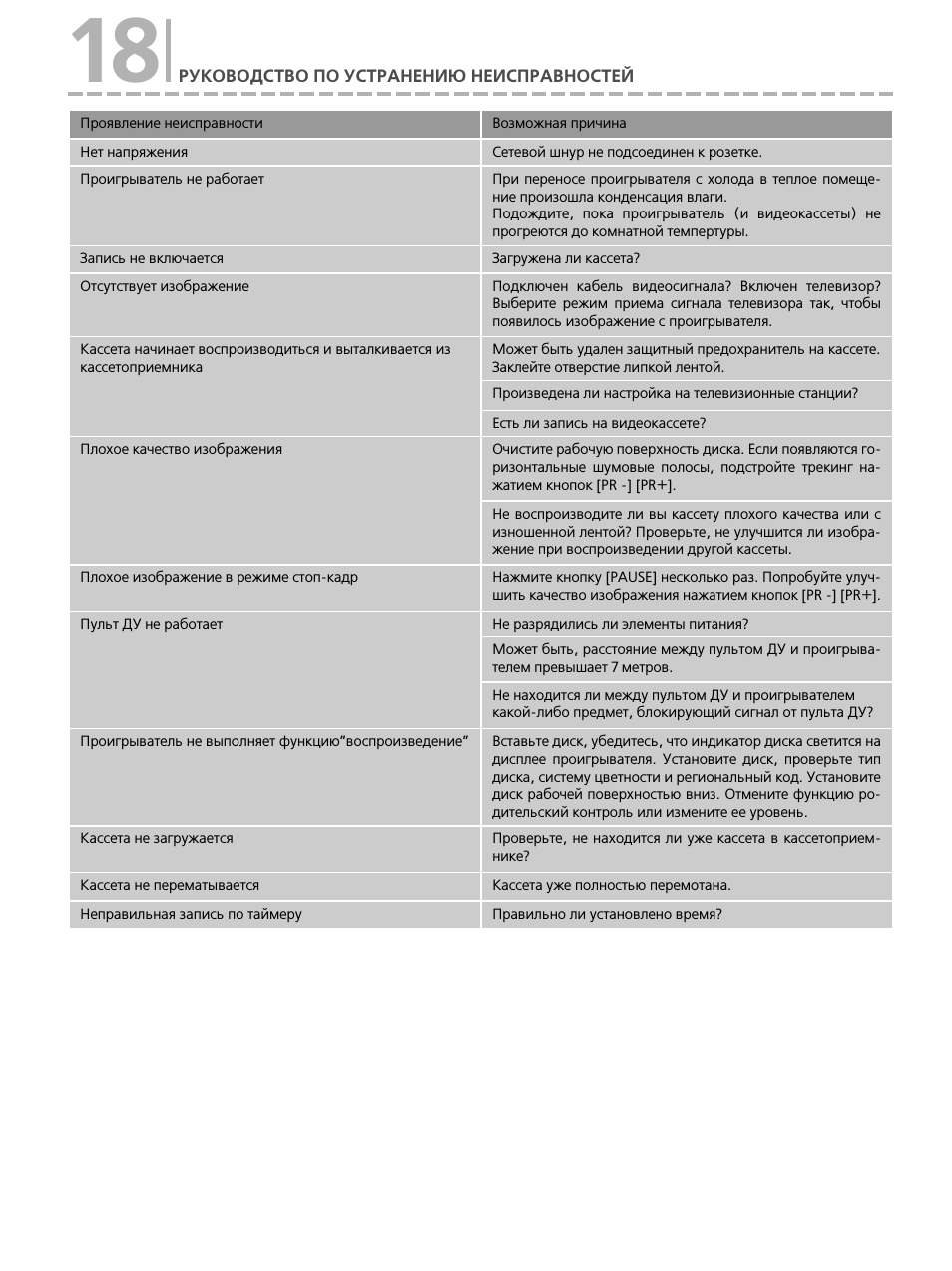

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Проявление неисправности

Возможная причина

Нет напряжения

Сетевой шнур не подсоединен к розетке.

Проигрыватель не работает

При переносе проигрывателя с холода в теплое помеще
ние произошла конденсация влаги.
Подождите, пока проигрыватель (и видеокассеты) не
прогреются до комнатной темпертуры.

Запись не включается

Загружена ли кассета?

Отсутствует изображение

Подключен кабель видеосигнала? Включен телевизор?
Выберите режим приема сигнала телевизора так, чтобы
появилось изображение с проигрывателя.

Кассета начинает воспроизводиться и выталкивается из
кассетоприемника

Может быть удален защитный предохранитель на кассете.
Заклейте отверстие липкой лентой.

Произведена ли настройка на телевизионные станции?

Есть ли запись на видеокассете?

Плохое качество изображения

Очистите рабочую поверхность диска. Если появляются го
ризонтальные шумовые полосы, подстройте трекинг на
жатием кнопок [PR ] [PR+].

Не воспроизводите ли вы кассету плохого качества или с
изношенной лентой? Проверьте, не улучшится ли изобра
жение при воспроизведении другой кассеты.

Плохое изображение в режиме стоп кадр

Нажмите кнопку [PAUSE] несколько раз. Попробуйте улуч
шить качество изображения нажатием кнопок [PR ] [PR+].

Пульт ДУ не работает

Не разрядились ли элементы питания?

Может быть, расстояние между пультом ДУ и проигрыва
телем превышает 7 метров.

Не находится ли между пультом ДУ и проигрывателем
какой либо предмет, блокирующий сигнал от пульта ДУ?

Проигрыватель не выполняет функцию”воспроизведение”

Вставьте диск, убедитесь, что индикатор диска светится на
дисплее проигрывателя. Установите диск, проверьте тип
диска, систему цветности и региональный код. Установите
диск рабочей поверхностью вниз. Отмените функцию ро
дительский контроль или измените ее уровень.

Кассета не загружается

Проверьте, не находится ли уже кассета в кассетоприем
нике?

Кассета не перематывается

Кассета уже полностью перемотана.

Неправильная запись по таймеру

Правильно ли установлено время?

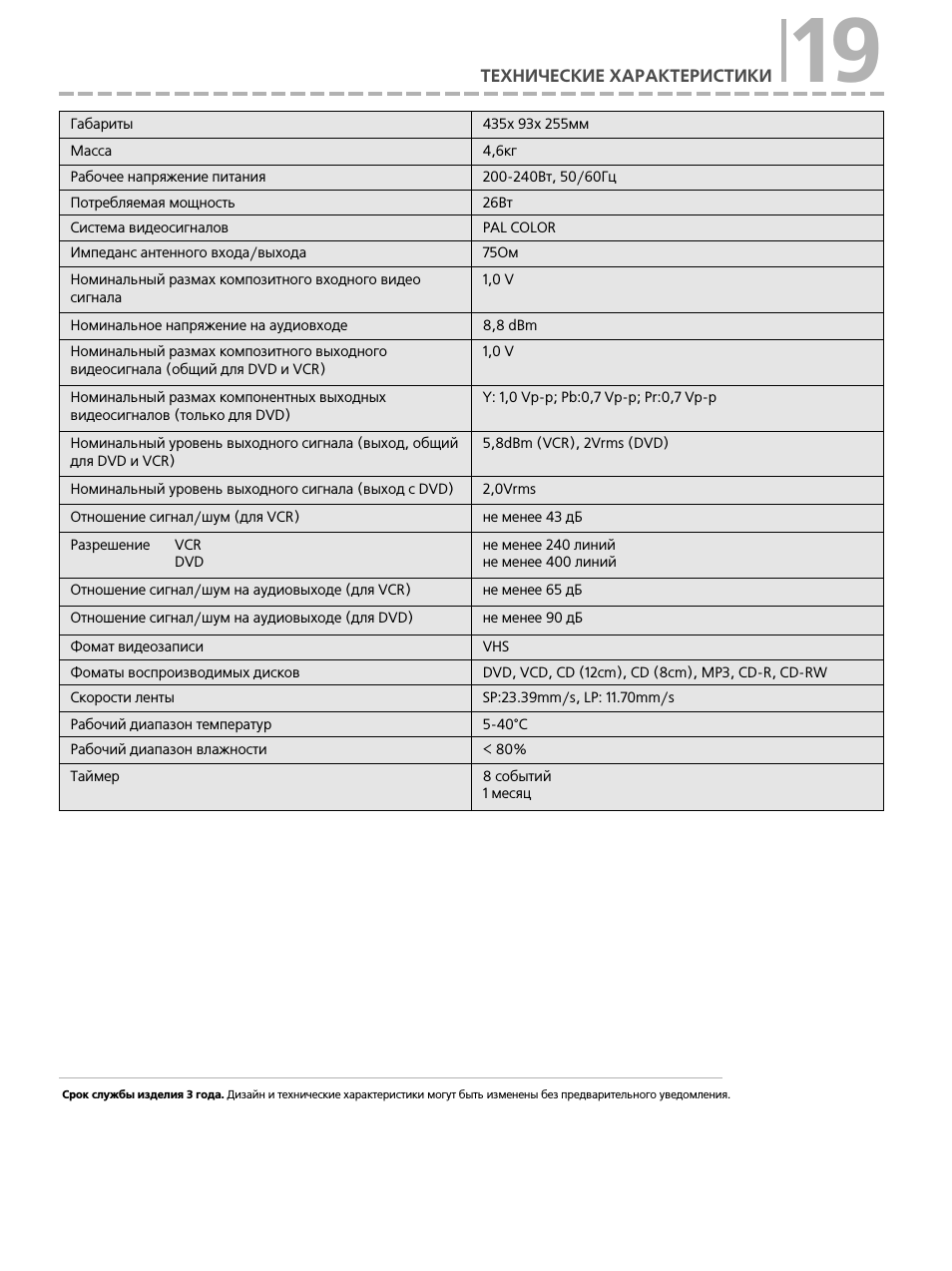

Срок службы изделия 3 года.

Дизайн и технические характеристики могут быть изменены без предварительного уведомления.

Габариты

435х 93х 255мм

Масса

4,6кг

Рабочее напряжение питания

200 240Вт, 50/60Гц

Потребляемая мощность

26Вт

Система видеосигналов

PAL COLOR

Импеданс антенного входа/выхода

75Ом

Номинальный размах композитного входного видео
сигнала

1,0 V

Номинальное напряжение на аудиовходе

8,8 dBm

Номинальный размах композитного выходного
видеосигнала (общий для DVD и VCR)

1,0 V

Номинальный размах компонентных выходных
видеосигналов (только для DVD)

Y: 1,0 Vp p; Pb:0,7 Vp p; Pr:0,7 Vp p

Номинальный уровень выходного сигнала (выход, общий
для DVD и VCR)

5,8dBm (VCR), 2Vrms (DVD)

Номинальный уровень выходного сигнала (выход с DVD)

2,0Vrms

Отношение сигнал/шум (для VCR)

не менее 43 дБ

Разрешение VCR

DVD

не менее 240 линий
не менее 400 линий

Отношение сигнал/шум на аудиовыходе (для VCR)

не менее 65 дБ

Отношение сигнал/шум на аудиовыходе (для DVD)

не менее 90 дБ

Фомат видеозаписи

VHS

Фоматы воспроизводимых дисков

DVD, VCD, CD (12cm), CD (8cm), MP3, CD R, CD RW

Скорости ленты

SP:23.39mm/s, LP: 11.70mm/s

Рабочий диапазон температур

5 40°С

Рабочий диапазон влажности

< 80%

Таймер

8 событий
1 месяц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

19
