Instruction manual and user guide for
Rolsen C29SR57T

x29SR57xDIO.007

Перед установкой и подключением
телевизора внимательно прочитайте
данное руководство.

Требуйте от продавца оригинальный гарантийный
талон с голографическим изображением ROLSEN на
каждом отрывном талоне. Гарантия действительна
только при наличии оригинального гарантийного
талона ROLSEN.

телевизоры

цветного изображения

C29SR57T
C29SR57TI2
D29SR57TD
D29SR57TDI2
D29SR57TDK
D29SR57TDI2K

МОДЕЛИ:

Руководство

по эксплуатации

2

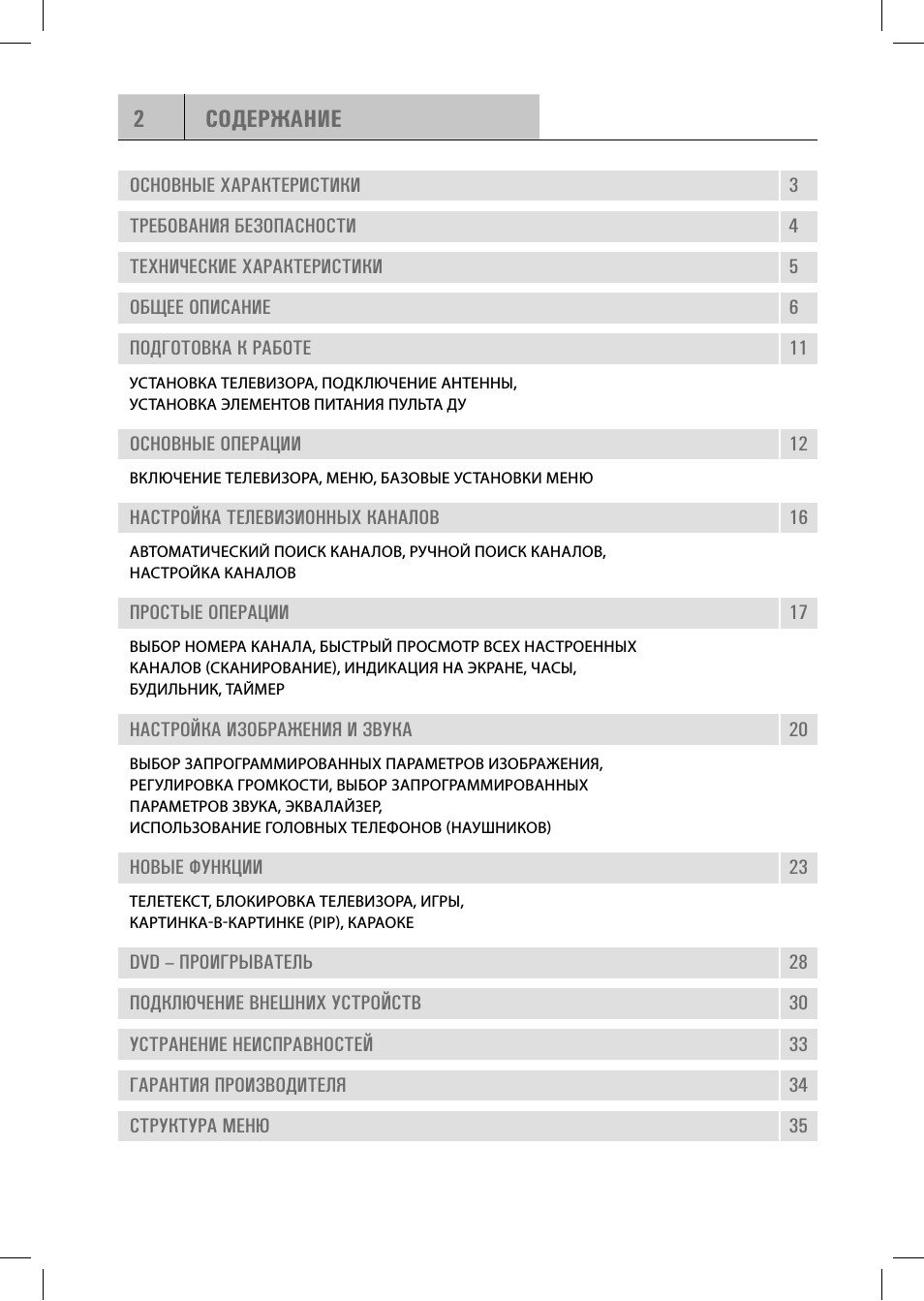

СОДЕРЖАНИЕ

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

3

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5

ОБЩЕЕ ОПИСАНИЕ

6

ПОДГОТОВКА К РАБОТЕ

11

УСТАНОВКА ТЕЛЕВИЗОРА, ПОДКЛЮЧЕНИЕ АНТЕННЫ,
УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ ПУЛЬТА ДУ

ОСНОВНЫЕ ОПЕРАЦИИ

12

ВКЛЮЧЕНИЕ ТЕЛЕВИЗОРА, МЕНЮ, БАЗОВЫЕ УСТАНОВКИ МЕНЮ

НАСТРОЙКА ТЕЛЕВИЗИОННЫХ КАНАЛОВ

16

АВТОМАТИЧЕСКИЙ ПОИСК КАНАЛОВ, РУЧНОЙ ПОИСК КАНАЛОВ,
НАСТРОЙКА КАНАЛОВ

ПРОСТЫЕ ОПЕРАЦИИ

17

ВЫБОР НОМЕРА КАНАЛА, БЫСТРЫЙ ПРОСМОТР ВСЕХ НАСТРОЕННЫХ
КАНАЛОВ (СКАНИРОВАНИЕ), ИНДИКАЦИЯ НА ЭКРАНЕ, ЧАСЫ,
БУДИЛЬНИК, ТАЙМЕР

НАСТРОЙКА ИЗОБРАЖЕНИЯ И ЗВУКА

20

ВЫБОР ЗАПРОГРАММИРОВАННЫХ ПАРАМЕТРОВ ИЗОБРАЖЕНИЯ,
РЕГУЛИРОВКА ГРОМКОСТИ, ВЫБОР ЗАПРОГРАММИРОВАННЫХ
ПАРАМЕТРОВ ЗВУКА, ЭКВАЛАЙЗЕР,
ИСПОЛЬЗОВАНИЕ ГОЛОВНЫХ ТЕЛЕФОНОВ (НАУШНИКОВ)

НОВЫЕ ФУНКЦИИ

23

ТЕЛЕТЕКСТ, БЛОКИРОВКА ТЕЛЕВИЗОРА, ИГРЫ,
КАРТИНКА-В-КАРТИНКЕ (PIP), КАРАОКЕ

DVD – ПРОИГРЫВАТЕЛЬ

28

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

30

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

33

ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ

34

СТРУКТУРА МЕНЮ

35

3

СОДЕРЖАНИЕ

3

x29SR57xDIO.007

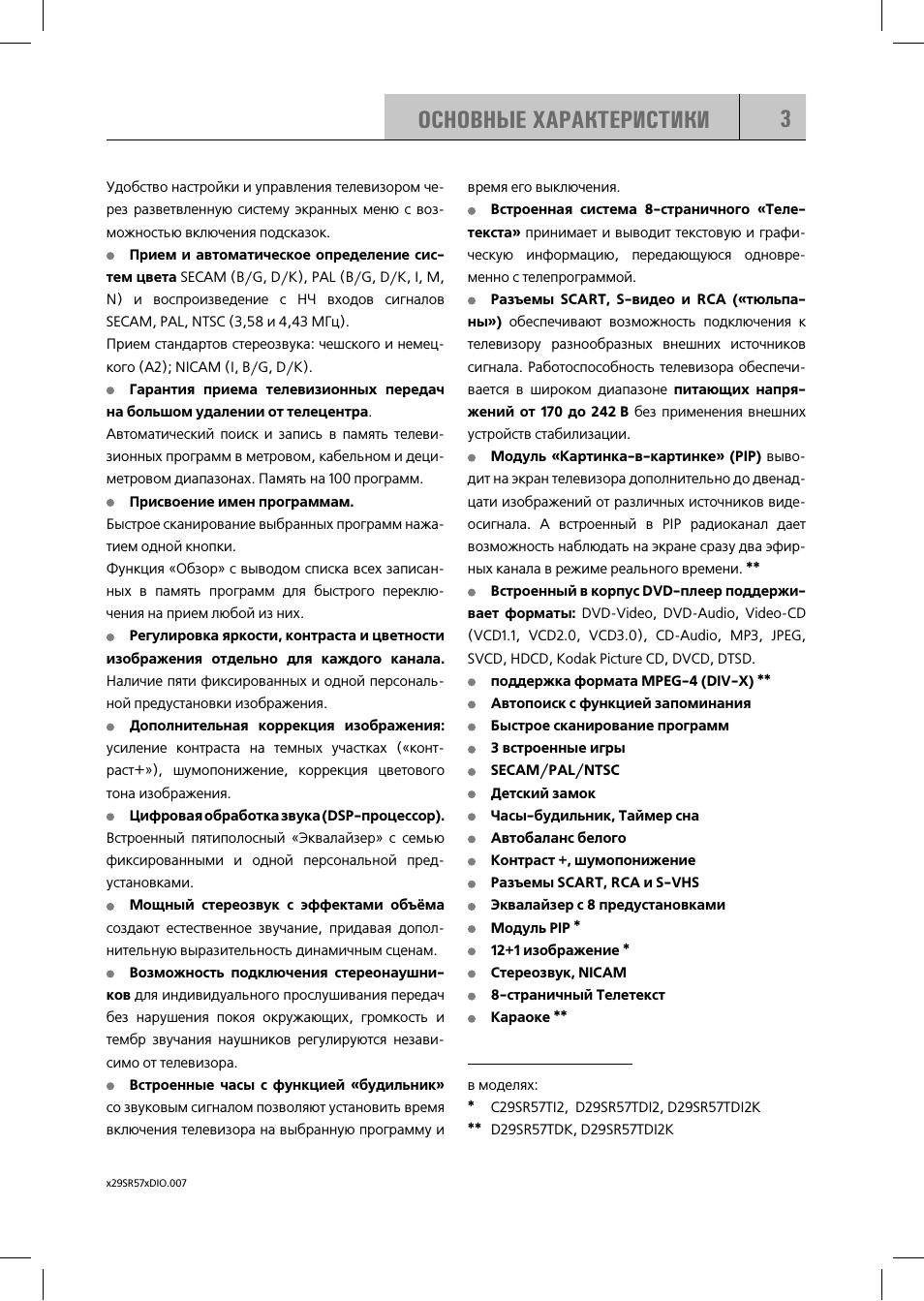

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Удобство настройки и управления теле визо ром че-
рез разветвленную систему экран ных меню с воз-
можностью включения подсказок.

Прием и автоматическое определение сис-

тем цвета SECAM (B/G, D/K), PAL (B/G, D/K, I, M,
N) и воспроизведение с НЧ входов сигналов
SECAM, PAL, NTSC (3,58 и 4,43 МГц).
Прием стандартов стереозвука: чешского и немец-
кого (A2); NICAM (I, B/G, D/K).

Гарантия приема телевизионных передач

на боль шом удалении от телецентра.
Автоматический поиск и запись в память телеви-
зион ных программ в метровом, кабельном и деци-
мет ровом диапазонах. Память на 100 программ.

Присвоение имен программам.

Быстрое сканирование выбранных программ на жа -
тием одной кнопки.
Функция «Обзор» с выводом списка всех записан-
ных в память программ для быстрого переклю-
чения на прием любой из них.

Регулировка яркости, контраста и цветности

изобра жения отдельно для каждого канала.
Наличие пяти фиксированных и одной персональ-
ной предустановки изображения.

Дополнительная коррекция изображения:

уси

ле

ние контраста на темных участках («конт-

раст+»), шумопонижение, коррекция цветового
тона изоб ра жения.

Цифровая обработка звука (DSP процессор).

Встроен ный пятиполосный «Эквалайзер» с семью
фик си рованными и одной персональной пред-
установками.

Мощный стереозвук с эффектами объёма

создают естес твенное звучание, придавая допол-
нительную выразительность динамичным сценам.

Возможность подключения стереонаушни-

ков для индивидуального прослушивания передач
без нарушения покоя окружающих, громкость и
тембр звучания наушников регулируются незави-
симо от телевизора.

Встроенные часы с функцией «будильник»

со звуковым сигналом позволяют установить время
включения телевизора на выбранную программу и

время его выключения.

Встроенная система 8 страничного «Теле-

текс та» принимает и выводит текстовую и графи-
чес

кую информацию, передающуюся одновре-

менно с теле программой.

Разъемы SCART, S видео и RCA («тюльпа-

ны») обеспечивают возможность подключения к
теле

визору разнообразных внешних источников

сиг нала. Работоспособность телевизора обеспечи-
вается в широком диапазоне питающих напря-
жений от 170 до 242 В без применения внешних
устройств стабилизации.

Модуль «Картинка в картинке» (PIP) выво-

дит на экран телевизора дополнительно до двенад-
цати изобра жений от различных источников виде-
осигнала. А встроен

ный в PIP радиоканал дает

возможность наблюдать на экране сразу два эфир-
ных канала в режиме реального времени. **

Встроенный в корпус DVD плеер поддержи-

вает форматы: DVD Video, DVD Audio, Video CD
(VCD1.1, VCD2.0, VCD3.0), CD Audio, MP3, JPEG,
SVCD, HDCD, Kodak Picture CD, DVCD, DTSD.

поддержка формата MPEG 4 (DIV X) **
Автопоиск с функцией запоминания
Быстрое сканирование программ
3 встроенные игры
SECAM/PAL/NTSC
Детский замок
Часы будильник, Таймер сна
Автобаланс белого
Контраст +, шумопонижение
Разъемы SCART, RCA и S VHS
Эквалайзер с 8 предустановками
Модуль PIP *
12+1 изображение *
Стереозвук, NICAM
8 страничный Телетекст
Караоке **

в моделях:

* С29SR57TI2, D29SR57TDI2, D29SR57TDI2K

** D29SR57TDK, D29SR57TDI2K

4

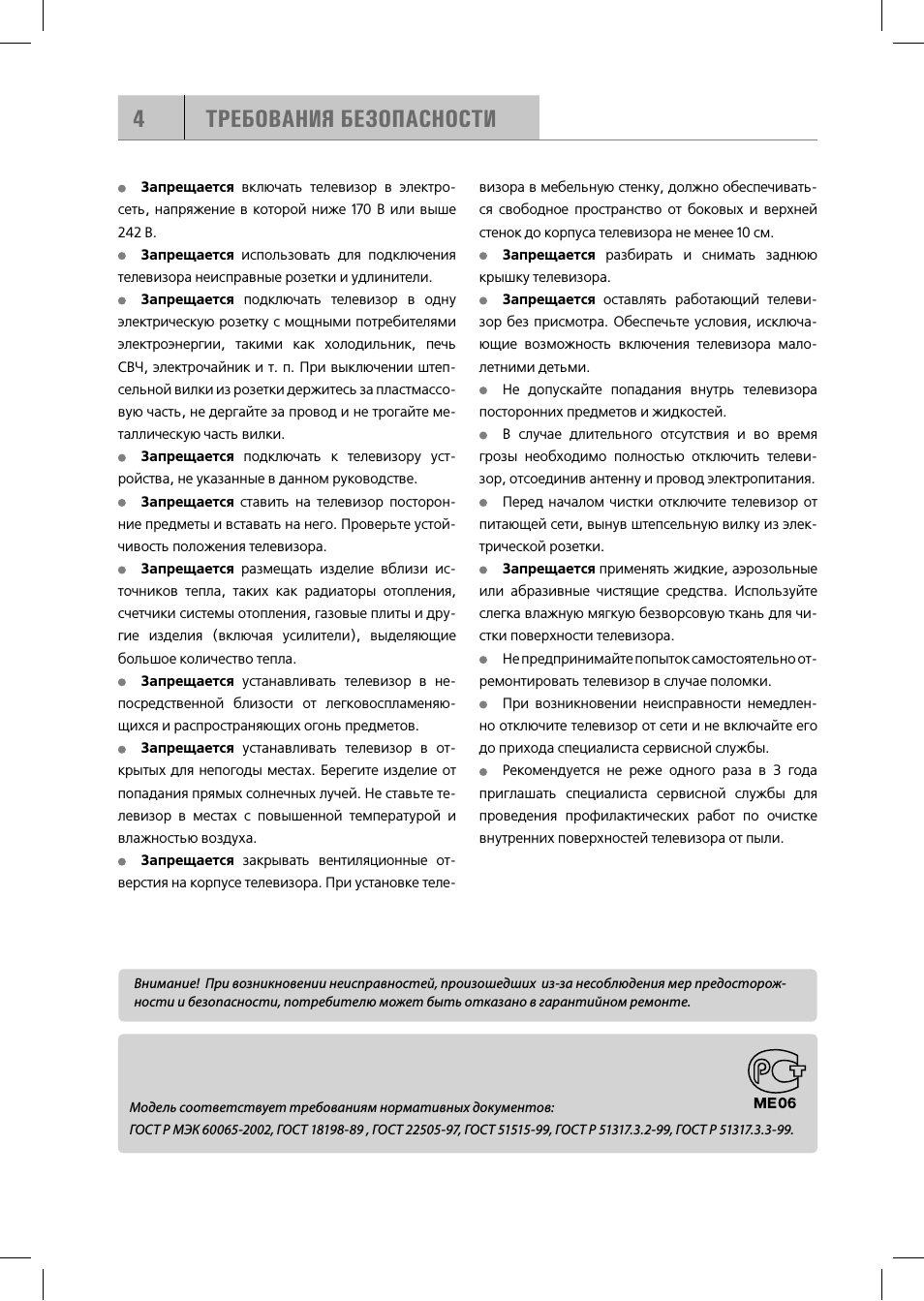

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Внимание! При возникновении неисправностей, произошедших из-за несоблюдения мер предосторож-

ности и безопасности, потребителю может быть отказано в гарантийном ремонте.

Запрещается включать телевизор в электро-

сеть, напряжение в которой ниже 170 В или выше
242 В.

Запрещается использовать для подключения

телевизора неисправные розетки и удлинители.

Запрещается подключать телевизор в одну

электрическую розетку с мощными потребителями
электроэнергии, такими как холодильник, печь
СВЧ, электрочайник и т. п. При вы клю че нии штеп-
сельной вил ки из ро зет ки дер жи тесь за пласт мас со-
вую часть, не дер гай те за про вод и не тро гайте ме-
тал ли че с кую часть вил ки.

Запрещается подключать к телевизору уст-

ройства, не указанные в данном руководстве.

Запрещается ставить на телевизор посторон-

ние пред ме ты и вставать на не го. Проверьте устой-
чивость положения телевизора.

Запрещается размещать из де лие вблизи ис -

точ ни ков теп ла, та ких как ра ди а то ры отоп ле ния,
счет чи ки си с те мы отоп ле ния, газовые плиты и дру-
гие из де лия (включая усилители), вы де ля ю щие
боль шое ко ли че ст во теп ла.

Запрещается устанавливать телевизор в не-

посредственной близости от легковоспламеняю-
щихся и распространяющих огонь предметов.

Запрещается устанавливать телевизор в от-

крытых для непогоды местах. Бе ре ги те изделие от
по па да ния пря мых солнеч ных лучей. Не ставьте те-
левизор в местах с повышенной температурой и
влажностью воздуха.

Запрещается закрывать вентиляционные от-

верстия на корпусе телевизора. При установке теле-

визора в мебельную стенку, должно обеспечивать-
ся свободное пространство от боковых и верхней
стенок до корпуса телевизора не менее 10 см.

Запрещается раз

би

рать и сни

мать заднюю

крыш ку телевизора.

Запрещается оставлять работающий телеви-

зор без присмотра. Обеспечьте условия, исключа-
ющие возможность включения телевизора мало-
летними детьми.

Не допускайте попадания внутрь телевизора

посторонних предметов и жидкостей.

В случае длительного отсутствия и во время

грозы необходимо полностью отключить телеви-
зор, отсоединив антенну и провод электропитания.

Пе ред на ча лом чи ст ки от клю чи те телевизор от

пита ю щей се ти, вынув штепсельную вил ку из элек-
трической ро зет ки.

Запрещается при ме нять жид кие, аэ ро золь ные

или абразивные чи с тя щие сред ст ва. Ис поль зуй те
слег ка влаж ную мягкую безворсовую ткань для чи-
ст ки по верх но с ти телевизора.

Не пред при ни май те по пы ток са мосто я тель но от-

ре мон ти ро вать телевизор в слу чае поломки.

При возникновении неисправности немедлен-

но отключите телевизор от сети и не включайте его
до прихода специалиста сервисной службы.

Рекомендуется не реже одного раза в 3 года

приглашать специалиста сервисной службы для
проведения профилактических работ по очистке
внутренних поверхностей телевизора от пыли.

Модель соответствует требо вани ям нормативных документов:
ГОСТ Р МЭК 60065-2002, ГОСТ 18198-89 , ГОСТ 22505-97, ГОСТ 51515-99, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99.

5

x29SR57xDIO.007

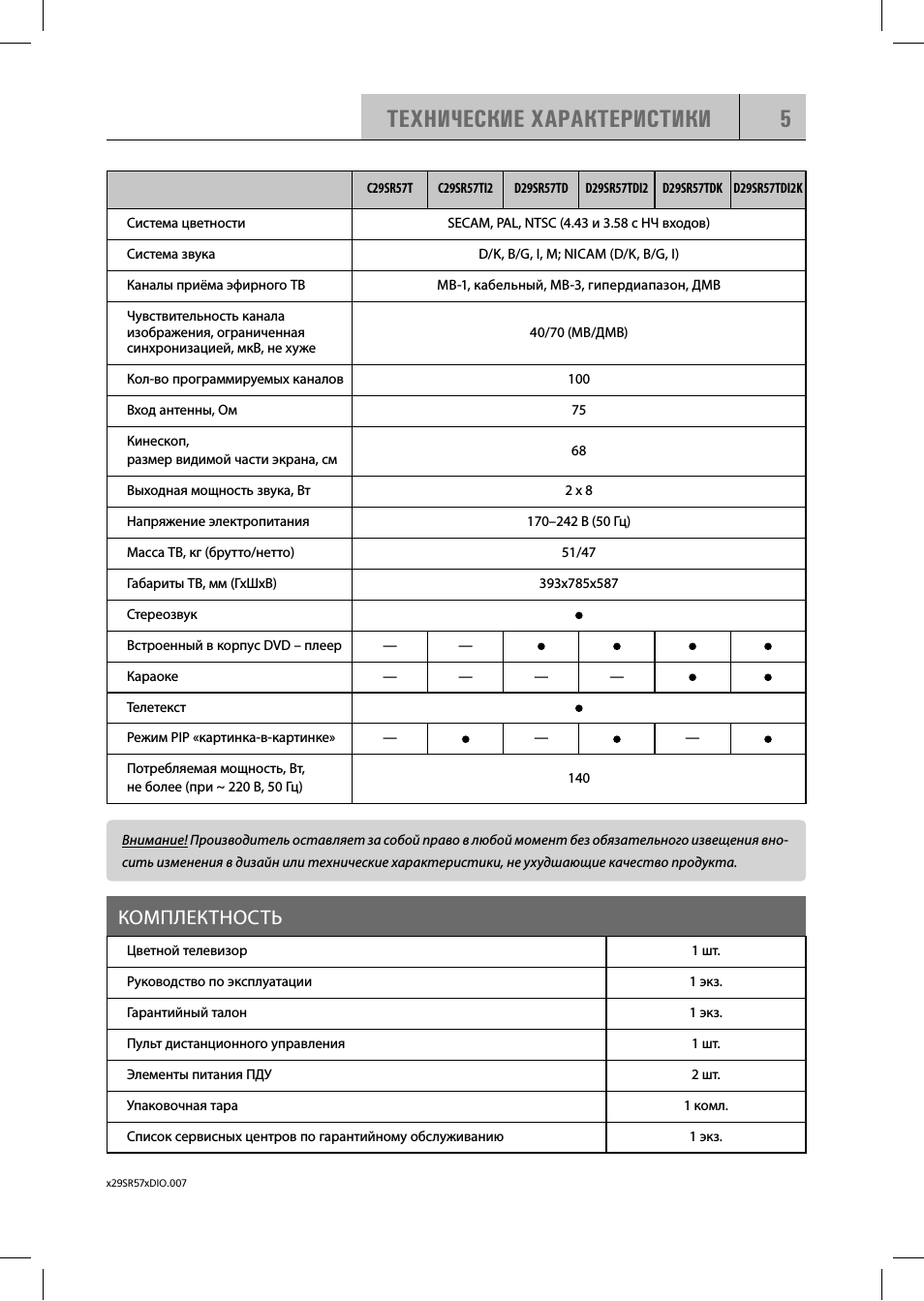

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОМПЛЕКТНОСТЬ

Внимание! Производитель оставляет за собой право в любой момент без обязательного извещения вно-
сить изменения в дизайн или технические характеристики, не ухудшающие качество продукта.

C29SR57T

C29SR57TI2

D29SR57TD D29SR57TDI2 D29SR57TDK D29SR57TDI2K

Система цветности

SECAM, PAL, NTSC (4.43 и 3.58 с НЧ входов)

Система звука

D/K, B/G, I, M; NICAM (D/K, B/G, I)

Каналы приёма эфирного ТВ

MB-1, кабельный, МВ-3, гипердиапазон, ДМВ

Чувствительность канала

изобра же ния, ограниченная

синхронизацией, мкВ, не хуже

40/70 (MB/ДМВ)

Кол-во программируемых каналов

100

Вход антенны, Ом

75

Кинескоп,

размер видимой части экрана, cм

68

Выходная мощность звука, Вт

2 x 8

Напряжение электропитания

170–242 В (50 Гц)

Масса ТВ, кг (брутто/нетто)

51/47

Габариты ТВ, мм (ГхШхВ)

393х785х587

Стереозвук

Встроенный в корпус DVD – плеер

—

—

Караоке

—

—

—

—

Телетекст

Режим PIP «картинка-в-картинке»

—

—

—

Потребляемая мощность, Вт,

не более (при ~ 220 В, 50 Гц)

140

Цветной телевизор

1 шт.

Руководство по эксплуатации

1 экз.

Гарантийный талон

1 экз.

Пульт дистанционного управления

1 шт.

Элементы питания ПДУ

2 шт.

Упаковочная тара

1 комл.

Список сервисных центров по гарантийному обслуживанию

1 экз.

6

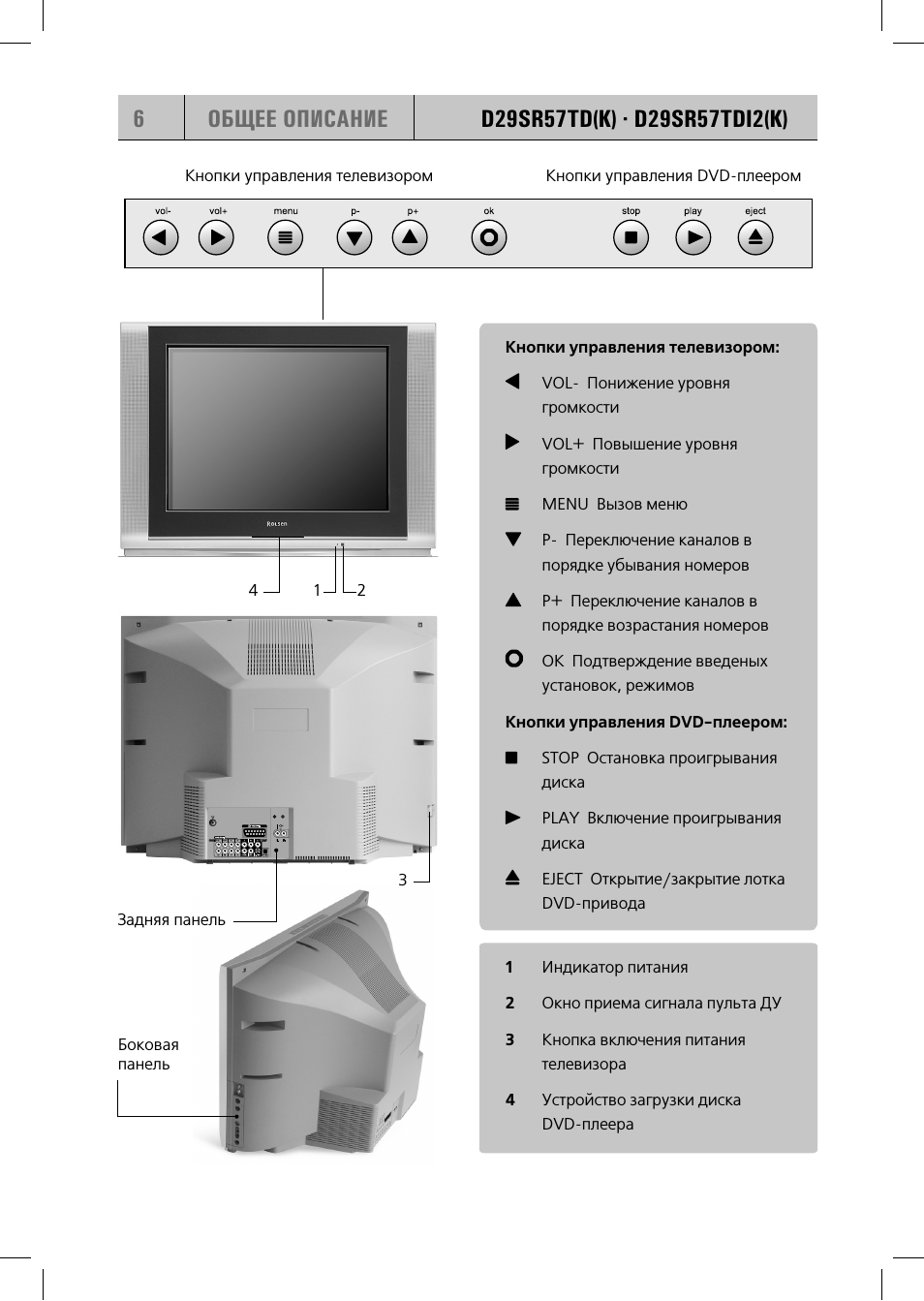

ОБЩЕЕ ОПИСАНИЕ

D29SR57TD(K) · D29SR57TDI2(K)

Кнопки управления телевизором

Кнопки управления DVD-плеером

Кнопки управления телевизором:

VOL- Понижение уровня

громкости

VOL+ Повышение уровня

громкости

MENU Вызов меню

P- Переключение каналов в

порядке убывания номеров

P+ Переключение каналов в

порядке возрастания номеров

OK Подтверждение введеных

установок,

режимов

Кнопки управления DVD-плеером:

STOP Остановка проигрывания

диска

PLAY Включение проигрывания

диска

EJECT Открытие/закрытие лотка

DVD-привода

1

2

4

3

Боковая
панель

Задняя панель

1 Индикатор

питания

2

Ок но при ема сиг на ла пуль та ДУ

3

Кнопка включения питания

телевизора

4 Устройство загрузки диска
DVD-плеера

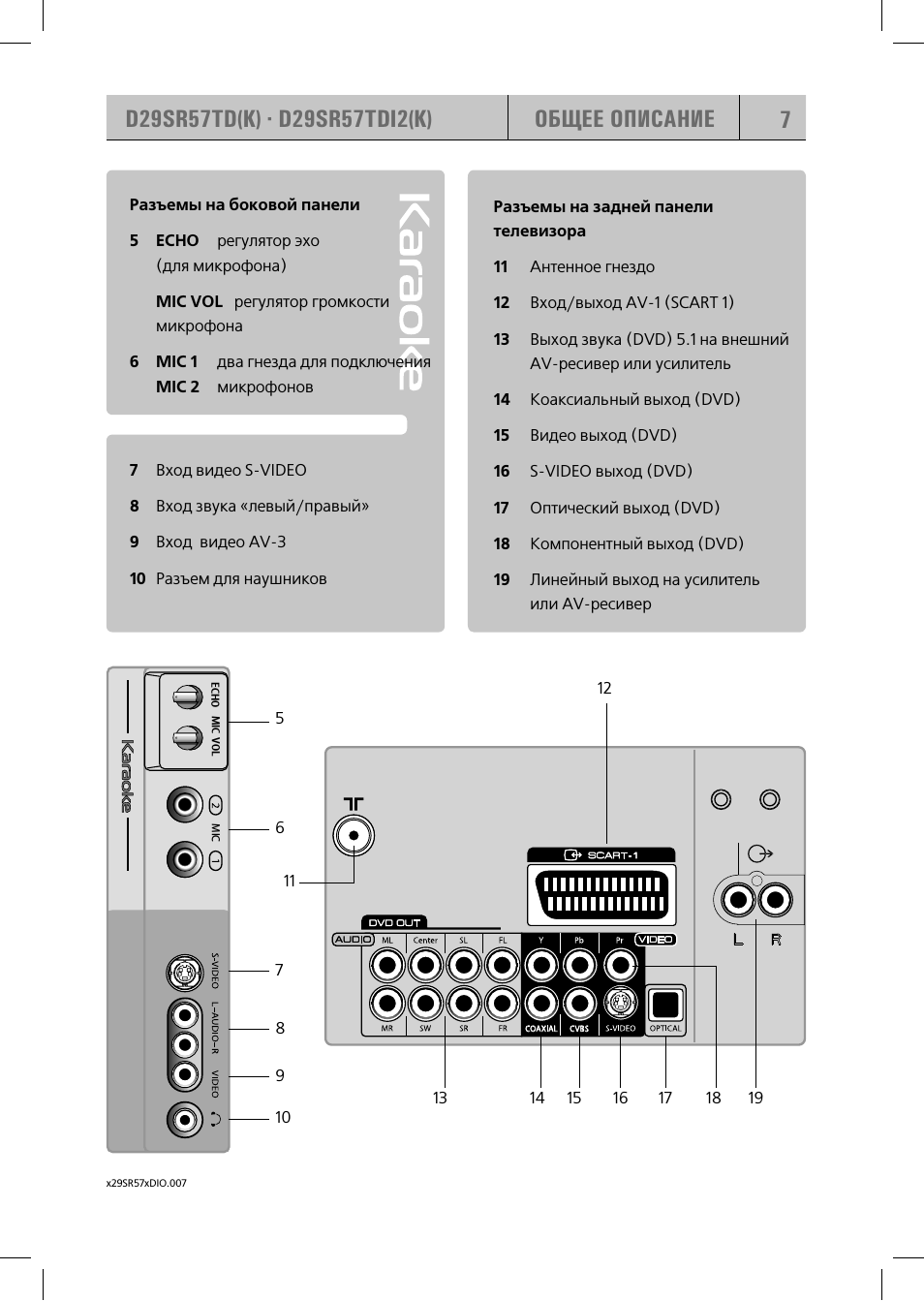

7

ОБЩЕЕ ОПИСАНИЕ

x29SR57xDIO.007

ECHO

MIC V

OL

MIC

Разъемы на боковой панели

5 ECHO регулятор эхо
(для

микрофона)

MIC VOL регулятор громкости

микрофона

6 MIC 1 два гнезда для подключения

MIC 2 микрофонов

7 Вход видео S-VIDEO

8 Вход звука «левый/правый»

9 Вход видео AV-3

10 Разъем для наушников

5

Разъемы на задней панели
телевизора

11 Антенное

гнездо

12 Вход/выход AV-1 (SCART 1)

13 Выход звука (DVD) 5.1 на внешний

AV-ресивер или усилитель

14 Коаксиальный выход (DVD)

15 Видео выход (DVD)

16 S-VIDEO выход (DVD)

17 Оптический выход (DVD)

18 Компонентный выход (DVD)

19 Линейный выход на усилитель
или

AV-ресивер

6

7

8

9

10

11

12

13

14

15

16

17

18

19

D29SR57TD(K) · D29SR57TDI2(K)

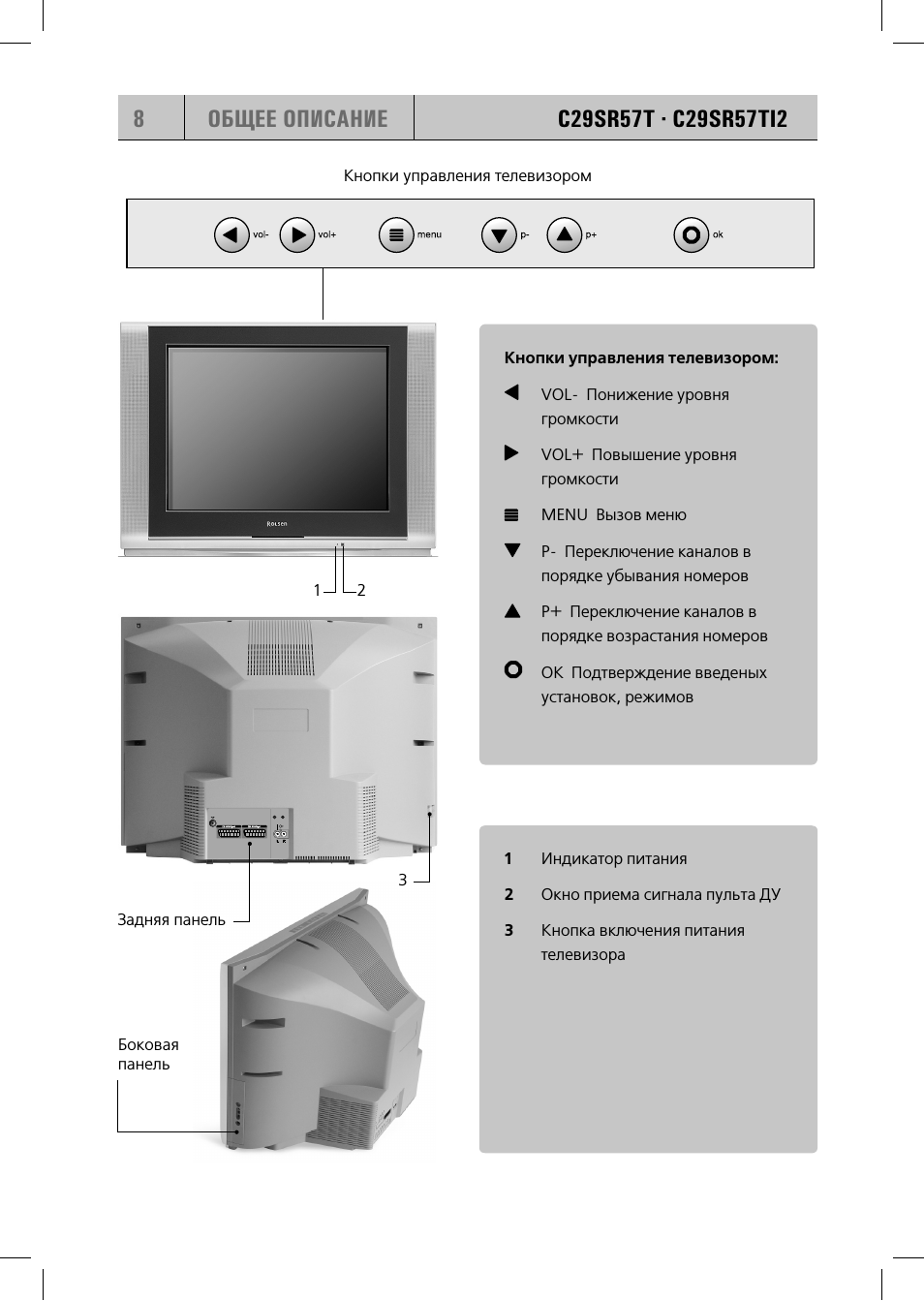

8

ОБЩЕЕ ОПИСАНИЕ

Кнопки управления телевизором

Кнопки управления телевизором:

VOL- Понижение уровня

громкости

VOL+ Повышение уровня

громкости

MENU Вызов меню

P- Переключение каналов в

порядке убывания номеров

P+ Переключение каналов в

порядке возрастания номеров

OK Подтверждение введеных

установок,

режимов

1 Индикатор

питания

2

Ок но при ема сиг на ла пуль та ДУ

3

Кнопка включения питания

телевизора

1

2

3

Боковая
панель

Задняя панель

C29SR57T · C29SR57TI2

9

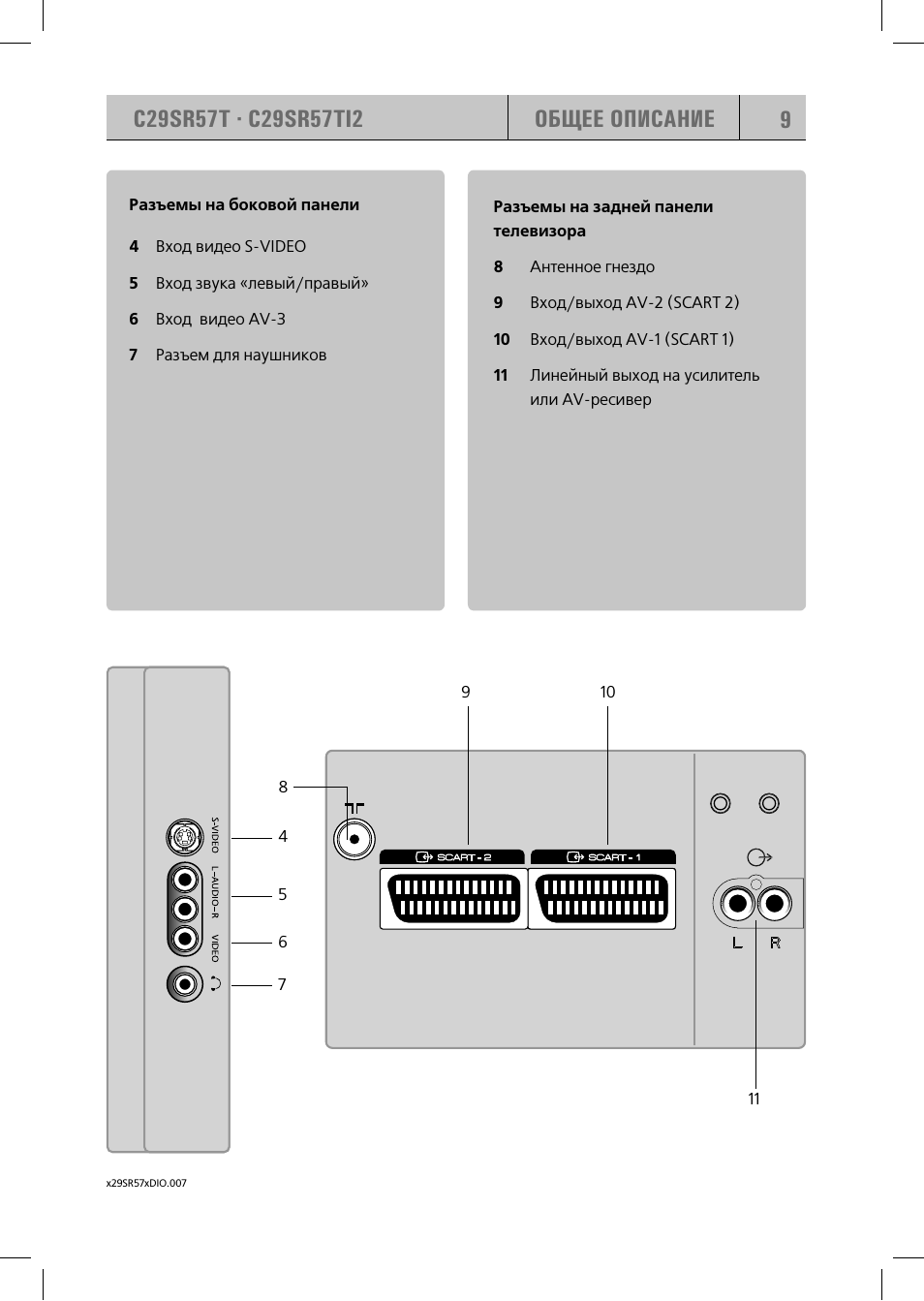

ОБЩЕЕ ОПИСАНИЕ

x29SR57xDIO.007

C29SR57T · C29SR57TI2

Разъемы на боковой панели

4 Вход видео S-VIDEO

5 Вход звука «левый/правый»

6 Вход видео AV-3

7 Разъем для наушников

Разъемы на задней панели
телевизора

8 Антенное гнездо

9

Вход/выход AV-2 (SCART 2)

10 Вход/выход AV-1 (SCART 1)

11 Линейный выход на усилитель
или

AV-ресивер

4

5

6

7

8

10

9

11
