ПРЕДУПРЕЖДЕНИЕ Данное оборудование не является водонепрони...

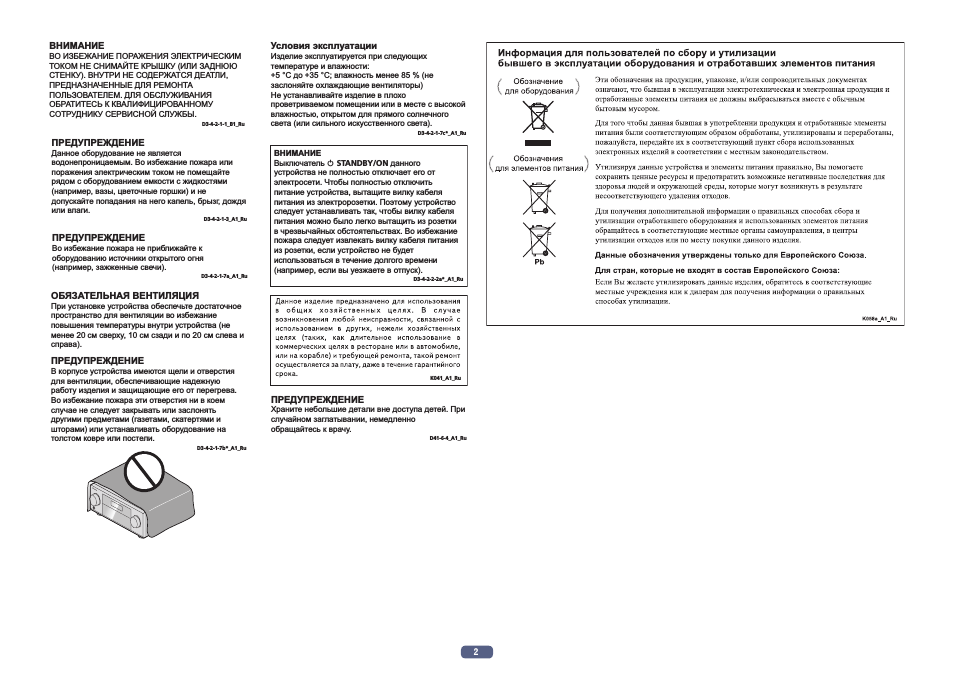

Page 2 Support chat
2
ПРЕДУПРЕЖДЕНИЕ
Данное оборудование не является
водонепроницаемым. Во избежание пожара или
поражения электрическим током не помещайте
рядом с оборудованием емкости с жидкостями
(например, вазы, цветочные горшки) и не
допускайте попадания на него капель, брызг, дождя
или влаги.
D3-4-2-1-3_A1_Ru
ПРЕДУПРЕЖДЕНИЕ
Во избежание пожара не приближайте к
оборудованию источники открытого огня
(например, зажженные свечи).
D3-4-2-1-7a_A1_Ru
ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ
При установке устройства обеспечьте достаточное
пространство для вентиляции во избежание
повышения температуры внутри устройства (не
менее 20 см сверху, 10 см сзади и по 20 см слева и
справа).
ПРЕДУПРЕЖДЕНИЕ
В корпусе устройства имеются щели и отверстия
для вентиляции, обеспечивающие надежную
работу изделия и защищающие его от перегрева.
Во избежание пожара эти отверстия ни в коем
случае не следует закрывать или заслонять
другими предметами (газетами, скатертями и
шторами) или устанавливать оборудование на
толстом ковре или постели.
D3-4-2-1-7b*_A1_Ru
Условия эксплуатации
Изделие эксплуатируется при следующих
температуре и влажности:
+5 °C до +35 °C; влажность менее 85 % (не
заслоняйте охлаждающие вентиляторы)
Не устанавливайте изделие в плохо
проветриваемом помещении или в месте с высокой
влажностью, открытом для прямого солнечного
света (или сильного искусственного света).
D3-4-2-1-7c*_A1_Ru
ВНИМАНИЕ
ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ
СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ,
ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА
ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ
ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ
СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.
D3-4-2-1-1_B1_Ru
ВНИМАНИЕ
Выключатель STANDBY/ON данного
устройства не полностью отключает его от
электросети. Чтобы полностью отключить
питание устройства, вытащите вилку кабеля
питания из электророзетки. Поэтому устройство
следует устанавливать так, чтобы вилку кабеля
питания можно было легко вытащить из розетки
в чрезвычайных обстоятельствах. Во избежание
пожара следует извлекать вилку кабеля питания
из розетки, если устройство не будет
использоваться в течение долгого времени
(например, если вы уезжаете в отпуск).
D3-4-2-2-2a*_A1_Ru
K041_A1_Ru
ПРЕДУПРЕЖДЕНИЕ
Храните небольшие детали вне доступа детей. При
случайном заглатывании, немедленно
обращайтесь к врачу.
D41-6-4_A1_Ru
Благодарим вас за покупку этого изделия марки Pioneer. Полн...

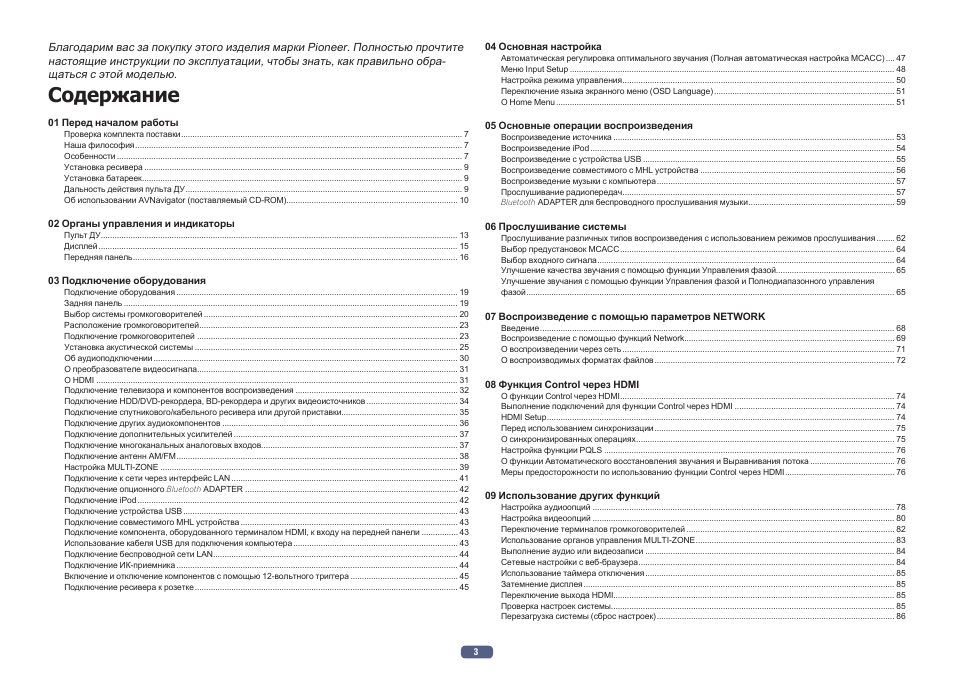

Page 3 Support chat
3
Благодарим вас за покупку этого изделия марки Pioneer. Полностью прочтите
настоящие инструкции по эксплуатации, чтобы знать, как правильно обра-
щаться с этой моделью.
Содержание
02 Органы управления и индикаторы
Автоматическая регулировка оптимального звучания (Полная автоматическая настройка MCACC) .... 47
05 Основные операции воспроизведения
Прослушивание различных типов воспроизведения с использованием режимов прослушивания ........ 62
Улучшение звучания с помощью функции Управления фазой и Полнодиапазонного управления
07 Воспроизведение с помощью параметров NETWORK
Управление остальными функциями системы О меню Remote Setup...

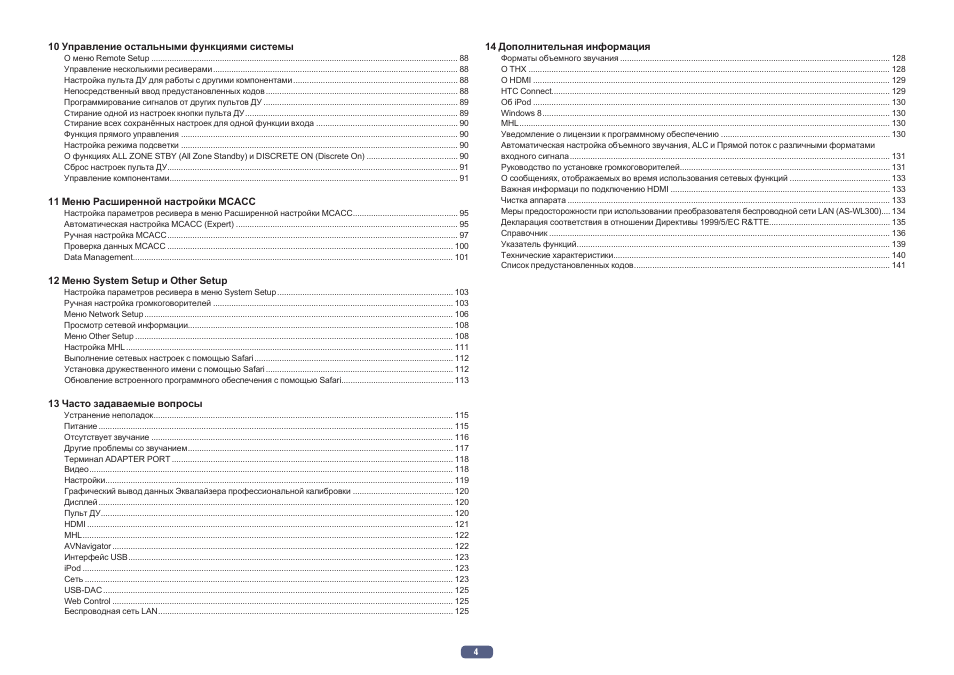

Page 4 Support chat
4
10 Управление остальными функциями системы
11 Меню Расширенной настройки MCACC
12 Меню System Setup и Other Setup
Автоматическая настройка объемного звучания, ALC и Прямой поток с различными форматами
Меры предосторожности при использовании преобразователя беспроводной сети LAN (AS-WL300) .... 134
Порядок выполнения настроек на ресивере, Порядок подключения и настройки ресивера

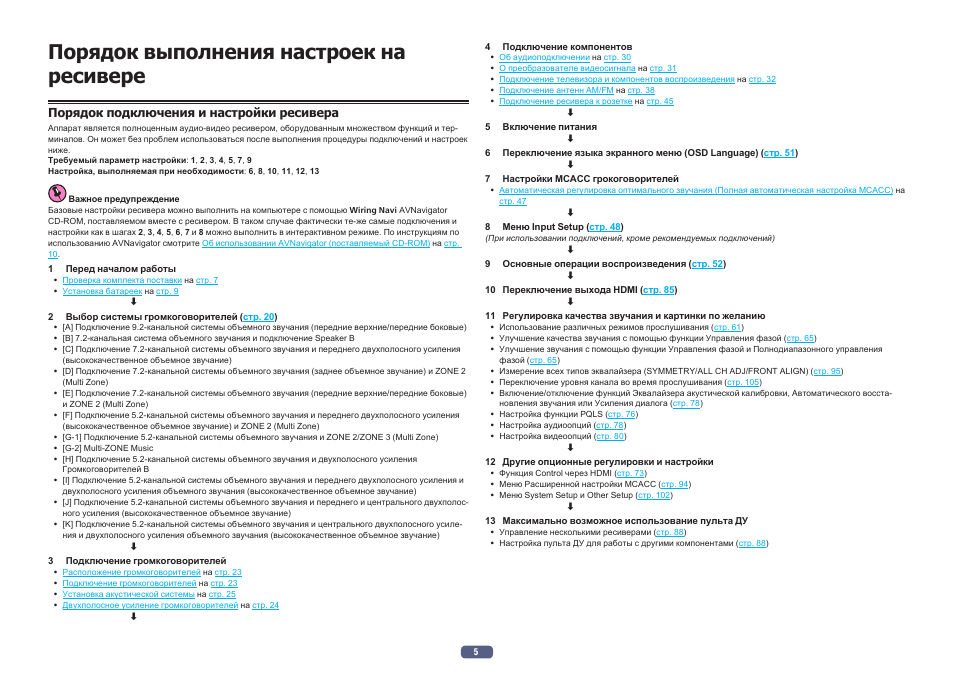

Page 5 Support chat
5
Порядок выполнения настроек на
ресивере
Порядок подключения и настройки ресивера
Аппарат является полноценным аудио-видео ресивером, оборудованным множеством функций и тер-
миналов. Он может без проблем использоваться после выполнения процедуры подключений и настроек
ниже.
Требуемый параметр настройки: 1, 2, 3, 4, 5, 7, 9
Настройка, выполняемая при необходимости: 6, 8, 10, 11, 12, 13
Важное предупреждение
Базовые настройки ресивера можно выполнить на компьютере с помощью Wiring Navi AVNavigator
CD-ROM, поставляемом вместе с ресивером. В таком случае фактически те-же самые подключения и
настройки как в шагах
2, 3, 4, 5, 6, 7 и 8 можно выполнить в интерактивном режиме. По инструкциям по
использованию AVNavigator смотрите
Об использовании AVNavigator (поставляемый CD-ROM)
на
стр.
10
.
1 Перед началом работы
!
Проверка комплекта поставки
на
стр. 7
!
Установка батареек
на
стр. 9
j
2 Выбор системы громкоговорителей (
стр. 20
)
!
[A] Подключение 9.2-канальной системы объемного звучания (передние верхние/передние боковые)
!
[B] 7.2-канальная система объемного звучания и подключение Speaker B
!
[С] Подключение 7.2-канальной системы объемного звучания и переднего двухполосного усиления
(высококачественное объемное звучание)
!
[D] Подключение 7.2-канальной системы объемного звучания (заднее объемное звучание) и ZONE 2
(Multi Zone)
!
[E] Подключение 7.2-канальной системы объемного звучания (передние верхние/передние боковые)
и ZONE 2 (Multi Zone)
!
[F] Подключение 5.2-канальной системы объемного звучания и переднего двухполосного усиления
(высококачественное объемное звучание) и ZONE 2 (Multi Zone)
!
[G-1] Подключение 5.2-канальной системы объемного звучания и ZONE 2/ZONE 3 (Multi Zone)
!
[G-2] Multi-ZONE Music
!
[H] Подключение 5.2-канальной системы объемного звучания и двухполосного усиления
Громкоговорителей B
!
[I] Подключение 5.2-канальной системы объемного звучания и переднего двухполосного усиления и
двухполосного усиления объемного звучания (высококачественное объемное звучание)
!
[J] Подключение 5.2-канальной системы объемного звучания и переднего и центрального двухполос-
ного усиления (высококачественное объемное звучание)
!
[K] Подключение 5.2-канальной системы объемного звучания и центрального двухполосного усиле-
ния и двухполосного усиления объемного звучания (высококачественное объемное звучание)
j
3 Подключение громкоговорителей
!
Расположение громкоговорителей
на
стр. 23
!
Подключение громкоговорителей
на
стр. 23
!
Установка акустической системы
на
стр. 25
!
Двухполосное усиление громкоговорителей
на
стр. 24
j
4 Подключение компонентов
!
Об аудиоподключении
на
стр. 30
!
О преобразователе видеосигнала
на
стр. 31
!
Подключение телевизора и компонентов воспроизведения
на
стр. 32
!
Подключение антенн AM/FM
на
стр. 38
!
Подключение ресивера к розетке
на
стр. 45
j
5 Включение питания
j
6 Переключение языка экранного меню (OSD Language) (
стр. 51
)
j
7 Настройки MCACC грокоговорителей
!
Автоматическая регулировка оптимального звучания (Полная автоматическая настройка MCACC)
на
стр. 47
j
8 Меню Input Setup (
стр. 48
)
(При использовании подключений, кроме рекомендуемых подключений)
j
9 Основные операции воспроизведения (
стр. 52
)
j
10 Переключение выхода HDMI (
стр. 85
)
j
11 Регулировка качества звучания и картинки по желанию
!
Использование различных режимов прослушивания (
стр. 61
)
!
Улучшение качества звучания с помощью функции Управления фазой (
стр. 65
)
!
Улучшение звучания с помощью функции Управления фазой и Полнодиапазонного управления
фазой (
стр. 65
)
!
Измерение всех типов эквалайзера (SYMMETRY/ALL CH ADJ/FRONT ALIGN) (
стр. 95
)
!
Переключение уровня канала во время прослушивания (
стр. 105
)
!
Включение/отключение функций Эквалайзера акустической калибровки, Автоматического восста-
новления звучания или Усиления диалога (
стр. 78
)
!
Настройка функции PQLS (
стр. 76
)
!
Настройка аудиоопций (
стр. 78
)
!
Настройка видеоопций (
стр. 80
)
j
12 Другие опционные регулировки и настройки
!
Функция Control через HDMI (
стр. 73
)
!
Меню Расширенной настройки MCACC (
стр. 94
)
!
Меню System Setup и Other Setup (
стр. 102
)
j
13 Максимально возможное использование пульта ДУ
!
Управление несколькими ресиверами (
стр. 88
)
!
Настройка пульта ДУ для работы с другими компонентами (
стр. 88
)
Проверка комплекта поставки ..................................
Page 6 Support chat
6
Проверка комплекта поставки .................................................................................................... 7
Наша философия .......................................................................................................................... 7
Особенности .................................................................................................................................. 7
Установка ресивера ...................................................................................................................... 9
Установка батареек ....................................................................................................................... 9
Дальность действия пульта ДУ.................................................................................................. 9
Об использовании AVNavigator (поставляемый CD-ROM) ................................................. 10
Перед началом работы
No image, show text version
01 перед началом работы, Проверка комплекта поставки, Наша философия
Особенности Support chat
7
01
Перед началом работы
Проверка комплекта поставки
Проверьте наличие перечисленных ниже принадлежностей:
!
Установочный микрофон (кабель: 5 м)
!
Пульт ДУ
!
Сухие электрические батарейки IEC R03 размера AAА (для пульта ДУ) x2
!
Рамочная антенна АМ
!
Проволочная антенна FM
!
Преобразователь беспроводной сети LAN (AS-WL300)
—
Краткое руководство пользователя
—
CD-ROM (Инструкции по эксплуатации)
—
Кабель подключения
!
Кабель питания
!
CD-ROM (AVNavigator)
!
Краткое руководство пользователя
!
Брошюра по безопасности
!
Гарантийный талон
Наша философия
Цель Pioneer - максимальное приближение ощущения от просмотра на вашем домашнем кинотеатре к
тому, что себе представляли создатели кинофильма и инженер монтажа, когда они создавали первона-
чальную звуковую дорожку. Мы делаем это путем уделения большого внимания трем важным шагам:
1 Достижение наивысшего возможного качества звучания
2 Выполнение индивидуальной акустической калибровки в соотвествии с любым
местом прослушивания
3 Точная настройка ресивера с помощью студийных инженеров мирового класса
В сотрудничестве с AIR Studios, данному ресиверу был был присвоен знак AIR Studios Monitor:
Особенности
%
Усилитель Класса D
Данный аппарат является аудио-видео ресивером, разработанным на основе самой последней модели
высокопроизводительного усилителя Класса D, и произведен для воспроизведения высококачествен-
ного звучания, присущего технологии Pioneer. Данный эталонный усилитель нового поколения обладает
уникальными характеристиками с высоким качеством звучания и воспроизводит самые последние
многоканальные цифровые материалы.
%
Наличие преобразователей цифрового аудиосигнала ESS
Все каналы оборудованы преобразователями цифрового аудиосигнала ESS SABRE 32 Ultra Audio.
Подавители искажений позволяют получить чистое звучание.
%
Настройка звучания от AIR Studios
SC-LX87 и SC-LX77 получили сертификацию по результату мониторинга AIR Studios. Pioneer обладает
апробированным опытом применения имеющегося профессионального опыта в области аудиоаппа-
ратуры для создания многоканальных звуковых сред. Образованная в 1969 г. в Лондоне, AIR Studios
в данный момент является признанным звукозаписывающим комплексом, предпочитаемым многими
мировыми наиболее популярыми и известными музыкальными исполнителями.
%
THX Ultra 2 Plus
THX Ultra2 Plus является сертификацией ТНХ наивысшего уровня, представляющим технологию THX
Loudness Plus, разработанную для поддержания воздействия и целостности аудиоматериала, даже при
воспроизведении на низком уровне громкости. THX Ultra2 Plus помогает передать звучание таким, каким
оно было смикшировано в студии, вне зависимости от уровня громкости.
%
Преобразователь масштаба аудиосигнала
Можно использовать совокупный эффект обработки аудиосигнала Hi-bit 32, цифрового фильтра и функ-
ции повышения дискретизации для преобразования сигналов музыкальных файлов или CD дисков мак-
симум до 192 кГц/32 бит, что позволяет получить более чистое звучание с более высокой четкостью.
%
Обработка аудиосигнала Hi-Bit 32
Создает более широкий динамический диапазон для цифровых источников как CD диски, DVD диски или
BD диски. 16-, 20- и 24-битовые сигналы PCM, а также сжатые аудиосигналы повторно квантуются на
32-битовые сигналы и во время обработки данных вставляется высокочастотный компонент для глад-
кого, более тонкого воспроизведения музыки.
%
Дополнительная функция автоматического управления фазой
Для дисков, созданных с учетом стандартов, кроме режима Управление фазой, канал LFE воспроиз-
водится с задержкой во время записи на первом месте. Данная функция автоматически корректирует
сдвиг фазы для таких дисков и трансляций.
Данная функция особенно эффективна при воспроизведении многоканальной музыки с низкочастот-
ными эффектами (LFE).
%
Полнодиапазонное управление фазой (совместимое с FRONT ALIGN)
Более продвинутая технология Полнодиапазонного управления фазой сконцентрирована на групповой
задержке в сетевом фильтре громкоговорителя, с компенсацией в виде специальной обработки циф-
рового сигнала (DSP), позволяя отрегулировать фазу каждой единицы, а также групповую задержку
каждого громкоговорителя. Полнодиапазонное управление фазой придает многодиапазонным громкого-
ворителям согласованность звучания, присущую полнодиапазонным громкоговорителям, одновременно
сохраняя преимущество широкого диапазона частот.
Данная функция совместима с функцией FRONT ALIGN, что позволяет выравнивать характеристики
громкоговорителей, не являющихся передними громкоговорителями, с характеристиками передних
громкоговорителей.
%
Битовый поток PQLS
Устойчивое высококачественное воспроизведение возможно при подключении совместимого с PQLS
проигрывателя через подключения HDMI.
Данная функция доступна только при подключении проигрывателя Blu-ray Disc производства Pioneer с
поддержкой функции PQLS.
%
Совместимость с dts Neo:X
Данный ресивер поддерживает наиболее свежий формат обработки DTS. Можно прослушивать в
7-канальной среде качество технологии Neo:X, изначально разработанной для 9 или более каналов.
%
Назначение различных каналов громкоговорителей
Данный ресивер позволяет назначать 12 типов акустических систем, включая подключения двухполос-
ного усиления для получения оптимальной акустической системы, соответствующей среде домашнего
кинотеатра пользователя, а также используемым пользователем громкоговорителям.
No image, show text version

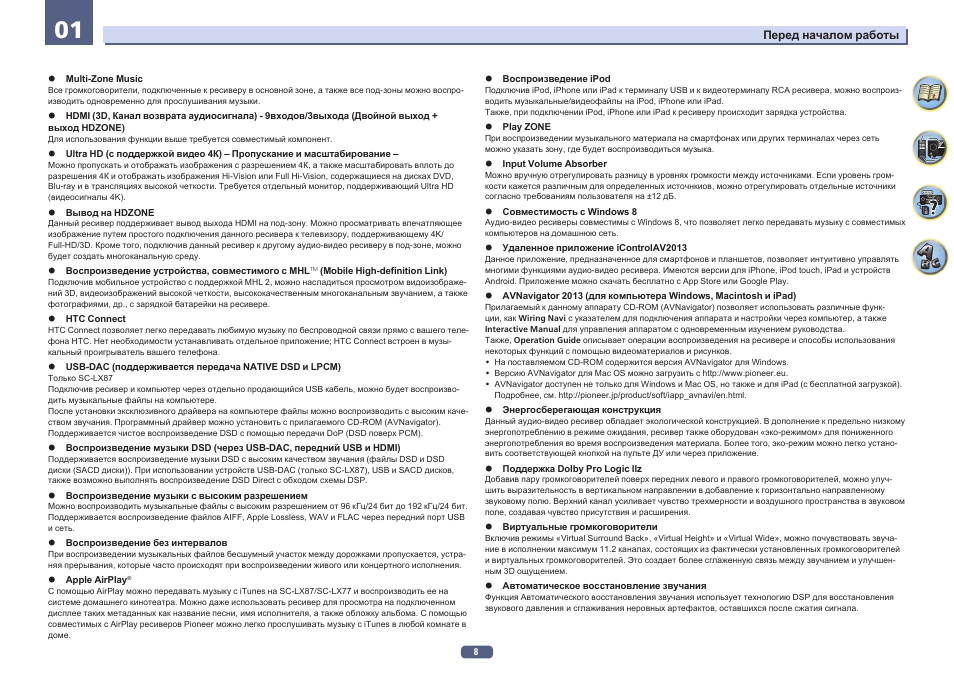

Перед началом работы ...
Page 8 Support chat
8
01
Перед началом работы
%
Multi-Zone Music
Все громкоговорители, подключенные к ресиверу в основной зоне, а также все под-зоны можно воспро-
изводить одновременно для прослушивания музыки.
%
HDMI (3D, Канал возврата аудиосигнала) - 9входов/3выхода (Двойной выход +
выход HDZONE)
Для использования функции выше требуется совместимый компонент.
%
Ultra HD (с поддержкой видео 4К) – Пропускание и масштабирование –
Можно пропускать и отображать изображения с разрешением 4К, а также масштабировать вплоть до
разрешения 4К и отображать изображения Hi-Vision или Full Hi-Vision, содержащиеся на дисках DVD,
Blu-ray и в трансляциях высокой четкости. Требуется отдельный монитор, поддерживающий Ultra HD
(видеосигналы 4K).
%
Вывод на HDZONE
Данный ресивер поддерживает вывод выхода HDMI на под-зону. Можно просматривать впечатляющее
изображение путем простого подключения данного ресивера к телевизору, поддерживающему 4K/
Full-HD/3D. Кроме того, подключив данный ресивер к другому аудио-видео ресиверу в под-зоне, можно
будет создать многоканальную среду.
%
Воспроизведение устройства, совместимого с MHL
TM
(Mobile High-definition Link)
Подключив мобильное устройство с поддержкой MHL 2, можно насладиться просмотром видоизображе-
ний 3D, видеоизображений высокой четкости, высококачественным многоканальным звучанием, а также
фотографиями, др., с зарядкой батарейки на ресивере.
%
HTC Connect
HTC Connect позволяет легко передавать любимую музыку по беспроводной связи прямо с вашего теле-
фона HTC. Нет необходимости устанавливать отдельное приложение; HTC Connect встроен в музы-
кальный проигрыватель вашего телефона.
%
USB-DAC (поддерживается передача NATIVE DSD и LPCM)
Только SC-LX87
Подключив ресивер и компьютер через отдельно продающийся USB кабель, можно будет воспроизво-
дить музыкальные файлы на компьютере.
После установки эксклюзивного драйвера на компьютере файлы можно воспроизводить с высоким каче-
ством звучания. Программный драйвер можно установить с прилагаемого CD-ROM (AVNavigator).
Поддерживается чистое воспроизведение DSD с помощью передачи DoP (DSD поверх PCM).
%
Воспроизведение музыки DSD (через USB-DAC, передний USB и HDMI)
Поддерживается воспроизведение музыки DSD с высоким качеством звучания (файлы DSD и DSD
диски (SACD диски)). При использовании устройств USB-DAC (только SC-LX87), USB и SACD дисков,
также возможно выполнять воспроизведение DSD Direct с обходом схемы DSP.
%
Воспроизведение музыки с высоким разрешением
Можно воспроизводить музыкальные файлы с высоким разрешением от 96 кГц/24 бит до 192 кГц/24 бит.
Поддерживается воспроизведение файлов AIFF, Apple Lossless, WAV и FLAC через передний порт USB
и сеть.
%
Воспроизведение без интервалов
При воспроизведении музыкальных файлов бесшумный участок между дорожками пропускается, устра-
няя прерывания, которые часто происходят при воспроизведении живого или концертного исполнения.
%
Apple AirPlay
®
С помощью AirPlay можно передавать музыку с iTunes на SC-LX87/SC-LX77 и воспроизводить ее на
системе домашнего кинотеатра. Можно даже использовать ресивер для просмотра на подключенном
дисплее таких метаданных как название песни, имя исполнителя, а также обложку альбома. С помощью
совместимых с Air Play ресиверов Pioneer можно легко прослушивать музыку с iTunes в любой комнате в
доме.
%
Воспроизведение iPod
Подключив iPod, iPhone или iPad к терминалу USB и к видеотерминалу RCA ресивера, можно воспроиз-
водить музыкальные/видеофайлы на iPod, iPhone или iPad.
Также, при подключении iPod, iPhone или iPad к ресиверу происходит зарядка устройства.
%
Play ZONE
При воспроизведении музыкального материала на смартфонах или других терминалах через сеть
можно указать зону, где будет воспроизводиться музыка.
%
Input Volume Absorber
Можно вручную отрегулировать разницу в уровнях громкости между источниками. Если уровень гром-
кости кажется различным для определенных источнкиов, можно отрегулировать отдельные источники
согласно требованиям пользователя на ±12 дБ.
%
Совместимость с Windows 8
Аудио-видео ресиверы совместимы с Windows 8, что позволяет легко передавать музыку с совместимых
компьютеров на домашнюю сеть.
%
Удаленное приложение iControlAV2013
Данное приложение, предназначенное для смартфонов и планшетов, позволяет интуитивно управлять
многими функциями аудио-видео ресивера. Имеются версии для iPhone, iPod touch, iPad и устройств
Android. Приложение можно скачать бесплатно с App Store или Google Play.
%
AVNavigator 2013 (для компьютера Windows, Macintosh и iPad)
Прилагаемый к данному аппарату CD-ROM (AVNavigator) позволяет использовать различные функ-
ции, как Wiring Navi с указателем для подключения аппарата и настройки через компьютер, а также
Interactive Manual
для управления аппаратом с одновременным изучением руководства.
Также, Operation Guide описывает операции воспроизведения на ресивере и способы использования
некоторых функций с помощью видеоматериалов и рисунков.
!
На поставляемом CD-ROM содержится версия AVNavigator для Windows.
!
Версию AVNavigator для Mac OS можно загрузить с http://www.pioneer.eu.
!
AVNavigator доступен не только для Windows и Mac OS, но также и для iPad (с бесплатной загрузкой).
Подробнее, см. http://pioneer.jp/product/soft/iapp_avnavi/en.html.
%
Энергосберегающая конструкция
Данный аудио-видео ресивер обладает экологической конструкцией. В дополнение к предельно низкому
энергопотреблению в режиме ожидания, ресивер также оборудован «эко-режимом» для пониженного
энергопотребления во время воспроизведения материала. Более того, эко-режим можно легко устано-
вить соответствующей кнопкой на пульте ДУ или через приложение.
%
Поддержка Dolby Pro Logic llz
Добавив пару громкоговорителей поверх передних левого и правого громкоговорителей, можно улуч-
шить выразительность в вертикальном направлении в добавление к горизонтально направленному
звуковому полю. Верхний канал усиливает чувство трехмерности и воздушного пространства в звуковом
поле, создавая чувство присутствия и расширения.
%
Виртуальные громкоговорители
Включив режимы «Virtual Surround Back», «Virtual Height» и «Virtual Wide», можно почувствовать звуча-
ние в исполнении максимум 11.2 каналах, состоящих из фактически установленных громкоговорителей
и виртуальных громкоговорителей. Это создает более сглаженную связь между звучанием и улучшен-
ным 3D ощущением.
%
Автоматическое восстановление звучания
Функция Автоматического восстановления звучания использует технологию DSP для восстановления
звукового давления и сглаживания неровных артефактов, оставшихся после сжатия сигнала.

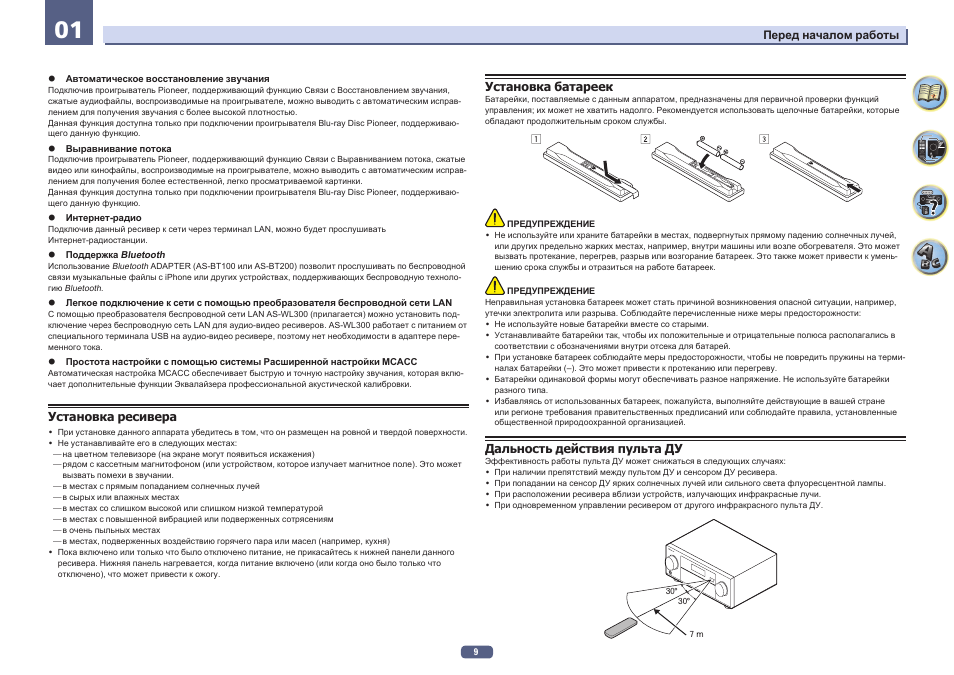

Установка ресивера, Установка батареек, Дальность действия пульта ду
Page 9 Support chat
9
01
Перед началом работы
%
Автоматическое восстановление звучания
Подключив проигрыватель Pioneer, поддерживающий функцию Связи с Восстановлением звучания,
сжатые аудиофайлы, воспроизводимые на проигрывателе, можно выводить с автоматическим исправ-
лением для получения звучания с более высокой плотностью.
Данная функция доступна только при подключении проигрывателя Blu-ray Disc Pioneer, поддерживаю-
щего данную функцию.
%
Выравнивание потока
Подключив проигрыватель Pioneer, поддерживающий функцию Связи с Выравниванием потока, сжатые
видео или кинофайлы, воспроизводимые на проигрывателе, можно выводить с автоматическим исправ-
лением для получения более естественной, легко просматриваемой картинки.
Данная функция доступна только при подключении проигрывателя Blu-ray Disc Pioneer, поддерживаю-
щего данную функцию.
%
Интернет-радио
Подключив данный ресивер к сети через терминал LAN, можно будет прослушивать
Интернет-радиостанции.
%
Поддержка
Bluetooth
Использование
Bluetooth ADAPTER (AS-BT100 или AS-BT200) позволит прослушивать по беспроводной
связи музыкальные файлы с iPhone или других устройствах, поддерживающих беспроводную техноло-
гию
Bluetooth.
%
Легкое подключение к сети с помощью преобразователя беспроводной сети LAN
С помощью преобразователя беспроводной сети LAN AS-WL300 (прилагается) можно установить под-
ключение через беспроводную сеть LAN для аудио-видео ресиверов. AS-WL300 работает с питанием от
специального терминала USB на аудио-видео ресивере, поэтому нет необходимости в адаптере пере-
менного тока.
%
Простота настройки с помощью системы Расширенной настройки MCACC
Автоматическая настройка MCACC обеспечивает быструю и точную настройку звучания, которая вклю-
чает дополнительные функции Эквалайзера профессиональной акустической калибровки.
Установка ресивера
!
При установке данного аппарата убедитесь в том, что он размещен на ровной и твердой поверхности.
!
Не устанавливайте его в следующих местах:
—
на цветном телевизоре (на экране могут появиться искажения)
—
рядом с кассетным магнитофоном (или устройством, которое излучает магнитное поле). Это может
вызвать помехи в звучании.
—
в местах с прямым попаданием солнечных лучей
—
в сырых или влажных местах
—
в местах со слишком высокой или слишком низкой температурой
—
в местах с повышенной вибрацией или подверженных сотрясениям
—
в очень пыльных местах
—
в местах, подверженных воздействию горячего пара или масел (например, кухня)
!
Пока включено или только что было отключено питание, не прикасайтесь к нижней панели данного
ресивера. Нижняя панель нагревается, когда питание включено (или когда оно было только что
отключено), что может привести к ожогу.
Установка батареек
Батарейки, поставляемые с данным аппаратом, предназначены для первичной проверки функций
управления; их может не хватить надолго. Рекомендуется использовать щелочные батарейки, которые
обладают продолжительным сроком службы.
ПРЕДУПРЕЖДЕНИЕ
!
Не используйте или храните батарейки в местах, подвергнутых прямому падению солнечных лучей,
или других предельно жарких местах, например, внутри машины или возле обогревателя. Это может
вызвать протекание, перегрев, разрыв или возгорание батареек. Это также может привести к умень-
шению срока службы и отразиться на работе батареек.
ПРЕДУПРЕЖДЕНИЕ
Неправильная установка батареек может стать причиной возникновения опасной ситуации, например,
утечки электролита или разрыва. Соблюдайте перечисленные ниже меры предосторожности:
!
Не используйте новые батарейки вместе со старыми.
!
Устанавливайте батарейки так, чтобы их положительные и отрицательные полюса располагались в
соответствии с обозначениями внутри отсека для батарей.
!
При установке батареек соблюдайте меры предосторожности, чтобы не повредить пружины на терми-
налах батарейки (–). Это может привести к протеканию или перегреву.
!
Батарейки одинаковой формы могут обеспечивать разное напряжение. Не используйте батарейки
разного типа.
!
Избавляясь от использованных батареек, пожалуйста, выполняйте действующие в вашей стране
или регионе требования правительственных предписаний или соблюдайте правила, установленные
общественной природоохранной организацией.
Дальность действия пульта ДУ
Эффективность работы пульта ДУ может снижаться в следующих случаях:
!
При наличии препятствий между пультом ДУ и сенсором ДУ ресивера.
!
При попадании на сенсор ДУ ярких солнечных лучей или сильного света флуоресцентной лампы.
!
При расположении ресивера вблизи устройств, излучающих инфракрасные лучи.
!
При одновременном управлении ресивером от другого инфракрасного пульта ДУ.
30°
30°
7 m

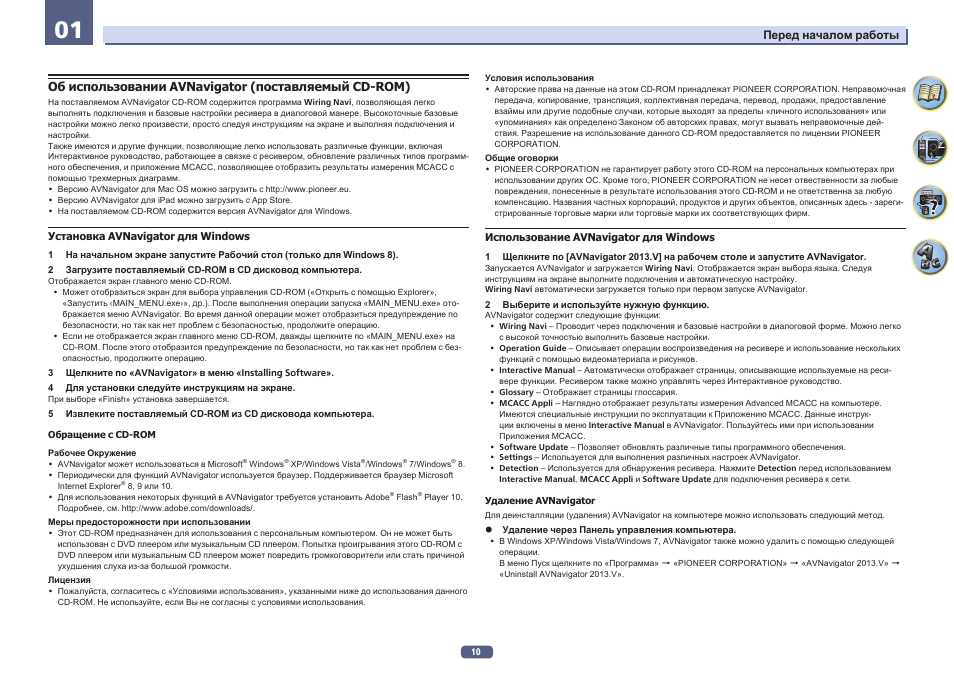

Об использовании avnavigator (поставляемый cd-rom)
Page 10 Support chat
10
01
Перед началом работы
Об использовании AVNavigator (поставляемый CD-ROM)
На поставляемом AVNavigator CD-ROM содержится программа Wiring Navi, позволяющая легко
выполнять подключения и базовые настройки ресивера в диалоговой манере. Высокоточные базовые
настройки можно легко произвести, просто следуя инструкциям на экране и выполняя подключения и
настройки.
Также имеются и другие функции, позволяющие легко использовать различные функции, включая
Интерактивное руководство, работающее в связке с ресивером, обновление различных типов программ-
ного обеспечения, и приложение МСАСС, позволяющее отобразить результаты измерения МСАСС с
помощью трехмерных диаграмм.
!
Версию AVNavigator для Mac OS можно загрузить с http://www.pioneer.eu.
!
Версию AVNavigator для iPad можно загрузить с App Store.
!
На поставляемом CD-ROM содержится версия AVNavigator для Windows.
Установка AVNavigator для Windows
1 На начальном экране запустите Рабочий стол (только для Windows 8).
2 Загрузите поставляемый CD-ROM в CD дисковод компьютера.
Отображается экран главного меню CD-ROM.
!
Может отобразиться экран для выбора управления CD-ROM («Открыть с помощью Explorer»,
«Запустить ‹MAIN_MENU.exe›», др.). После выполнения операции запуска «MAIN_MENU.exe» ото-
бражается меню AVNavigator. Во время данной операции может отобразиться предупреждение по
безопасности, но так как нет проблем с безопасностью, продолжите операцию.
!
Если не отображается экран главного меню CD-ROM, дважды щелкните по «MAIN_MENU.exe» на
CD-ROM. После этого отобразится предупреждение по безопасности, но так как нет проблем с без-
опасностью, продолжите операцию.
3 Щелкните по «AVNavigator» в меню «Installing Software».
4 Для установки следуйте инструкциям на экране.
При выборе «Finish» установка завершается.
5 Извлеките поставляемый CD-ROM из CD дисковода компьютера.
Обращение с CD-ROM
Рабочее Окружение
!
AVNavigator может использоваться в Microsoft
®
Windows
®
XP/Windows Vista
®
/Windows
®
7/Windows
®
8.
!
Периодически для функций AVNavigator используется браузер. Поддерживается браузер Microsoft
Internet Explorer
®
8, 9 или 10.
!
Для использования некоторых функций в AVNavigator требуется установить Adobe
®
Flash
®
Player 10.
Подробнее, см. http://www.adobe.com/downloads/.
Меры предосторожности при использовании
!
Этот CD-ROM предназначен для использования с персональным компьютером. Он не может быть
использован с DVD плеером или музыкальным CD плеером. Попытка проигрывания этого CD-ROM с
DVD плеером или музыкальным CD плеером может повредить громкоговорители или стать причиной
ухудшения слуха из-за большой громкости.
Лицензия
!
Пожалуйста, согласитесь с «Условиями использования», указанными ниже до использования данного
CD-ROM. Не используйте, если Вы не согласны с условиями использования.
Условия использования
!
Авторские права на данные на этом CD-ROM принадлежат PIONEER CORPORATION. Неправомочная
передача, копирование, трансляция, коллективная передача, перевод, продажи, предоставление
взаймы или другие подобные случаи, которые выходят за пределы «личного использования» или
«упоминания» как определено Законом об авторских правах, могут вызвать неправомочные дей-
ствия. Разрешение на использование данного CD-ROM предоставляется по лицензии PIONEER
CORPORATION.
Общие оговорки
!
PIONEER CORPORATION не гарантирует работу этого CD-ROM на персональных компьютерах при
использовании других ОС. Кроме того, PIONEER CORPORATION не несет отвественности за любые
повреждения, понесенные в результате использования этого CD-ROM и не ответственна за любую
компенсацию. Названия частных корпораций, продуктов и других объектов, описанных здесь - зареги-
стрированные торговые марки или торговые марки их соответствующих фирм.
Использование AVNavigator для Windows
1 Щелкните по [AVNavigator 2013.V] на рабочем столе и запустите AVNavigator.
Запускается AVNavigator и загружается Wiring Navi. Отображается экран выбора языка. Следуя
инструкциям на экране выполните подключения и автоматическую настройку.
Wiring Navi
автоматически загружается только при первом запуске AVNavigator.
2 Выберите и используйте нужную функцию.
AVNavigator содержит следующие функции:
!
Wiring Navi – Проводит через подключения и базовые настройки в диалоговой форме. Можно легко
с высокой точностью выполнить базовые настройки.
!
Operation Guide – Описывает операции воспроизведения на ресивере и использование нескольких
функций с помощью видеоматериала и рисунков.
!
Interactive Manual – Автоматически отображает страницы, описывающие используемые на реси-
вере функции. Ресивером также можно управлять через Интерактивное руководство.
!
Glossary – Отображает страницы глоссария.
!
MCACC Appli – Наглядно отображает результаты измерения Advanced MCACC на компьютере.
Имеются специальные инструкции по эксплуатации к Приложению МСАСС. Данные инструк-
ции включены в меню Interactive Manual в AVNavigator. Пользуйтесь ими при использовании
Приложения МСАСС.
!
Software Update – Позволяет обновлять различные типы программного обеспечения.
!
Settings – Используется для выполнения различных настроек AVNavigator.
!
Detection – Используется для обнаружения ресивера. Нажмите Detection перед использованием
Interactive Manual
, MCACC Appli и Software Update для подключения ресивера к сети.
Удаление AVNavigator
Для деинсталляции (удаления) AVNavigator на компьютере можно использовать следующий метод.
%
Удаление через Панель управления компьютера.
!
В Windows XP/Windows Vista/Windows 7, AVNavigator также можно удалить с помощью следующей
операции.
В меню Пуск щелкните по «Программа» d «PIONEER CORPORATION» d «AVNavigator 2013.V» d
«Uninstall AVNavigator 2013.V».
This manual is also applies to other models:
Про AV ресиверы, обзор Pioneer SC-LX85
AV-ресивер PIONEER SC-LX87-K
HFHES2014 новые AV-ресиверы Pioneer
Test Pioneer SC-LX 87
Pioneer SC-LX88 AV receiver - unboxing video
Pioneer SC-LX87 AV Receiver Review
Pioneer SC-LX87-S - Amplificateur audio-vidéo 9.2
Pioneer SC-LX87 (IFA 2013)
Comments not foundFeel free to share your valuable feedback with us.
