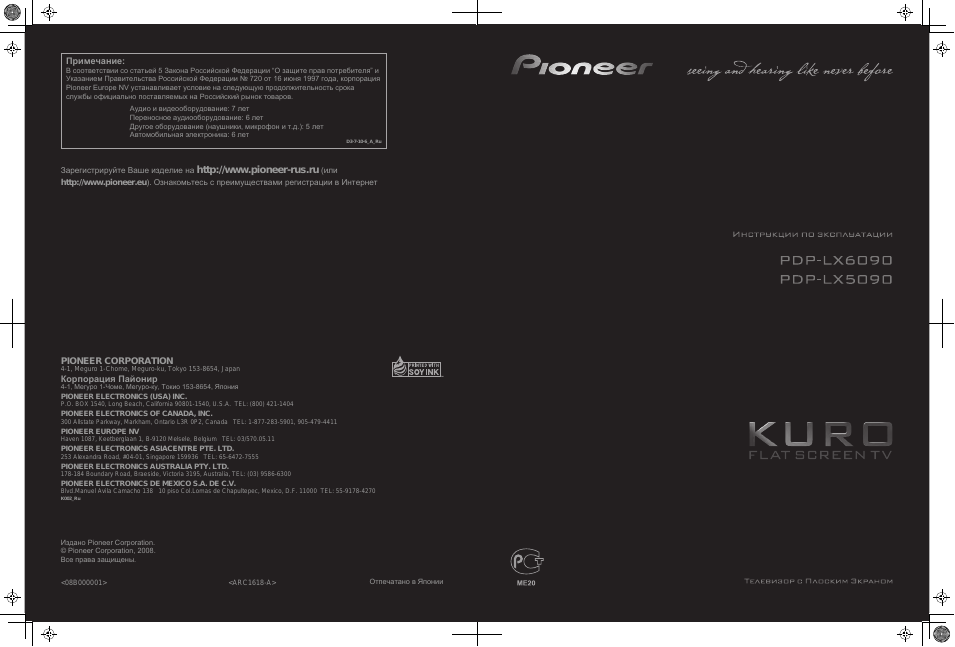

<08B000001>
<ARC1618-A>
Отпечатано в Японии
Издано Pioneer Corporation.
© Pioneer Corporation, 2008.
Все права защищены.
PIONEER CORPORATION
4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan
Корпорация Пайонир
4-1, Мегуро 1-Чоме, Мегуро-ку, Токио 153-8654, Япония
PIONEER ELECTRONICS (USA) INC.
P.O. BOX 1540, Long Beach, California 90801-1540, U.S.A. TEL: (800) 421-1404
PIONEER ELECTRONICS OF CANADA, INC.
300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada TEL: 1-877-283-5901, 905-479-4411
PIONEER EUROPE NV
Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium TEL: 03/570.05.11
PIONEER ELECTRONICS ASIACENTRE PTE. LTD.
253 Alexandra Road, #04-01, Singapore 159936 TEL: 65-6472-7555
PIONEER ELECTRONICS AUSTRALIA PTY. LTD.
178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: (03) 9586-6300
PIONEER ELECTRONICS DE MEXICO S.A. DE C.V.
Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000 TEL: 55-9178-4270
K002_Ru
Зарегистрируйте Baшe изделие на
http://www.pioneer-rus.ru
(или
http://www.pioneer.eu
). Oзнакомьтесь с преимуществами регистрации в Интернет
Примечание:
В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и
Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года, корпорация
Pioneer Europe NV устанавливает условие на следующую продолжительность срока
службы официально поставляемых на Российский рынок товаров.
Аудио и видеооборудование: 7 лет
Переносное аудиооборудование: 6 лет
Другое оборудование (наушники, микрофон и т.д.): 5 лет
Автомобильная электроника: 6 лет
D3-7-10-6_A_Ru
6
Ru

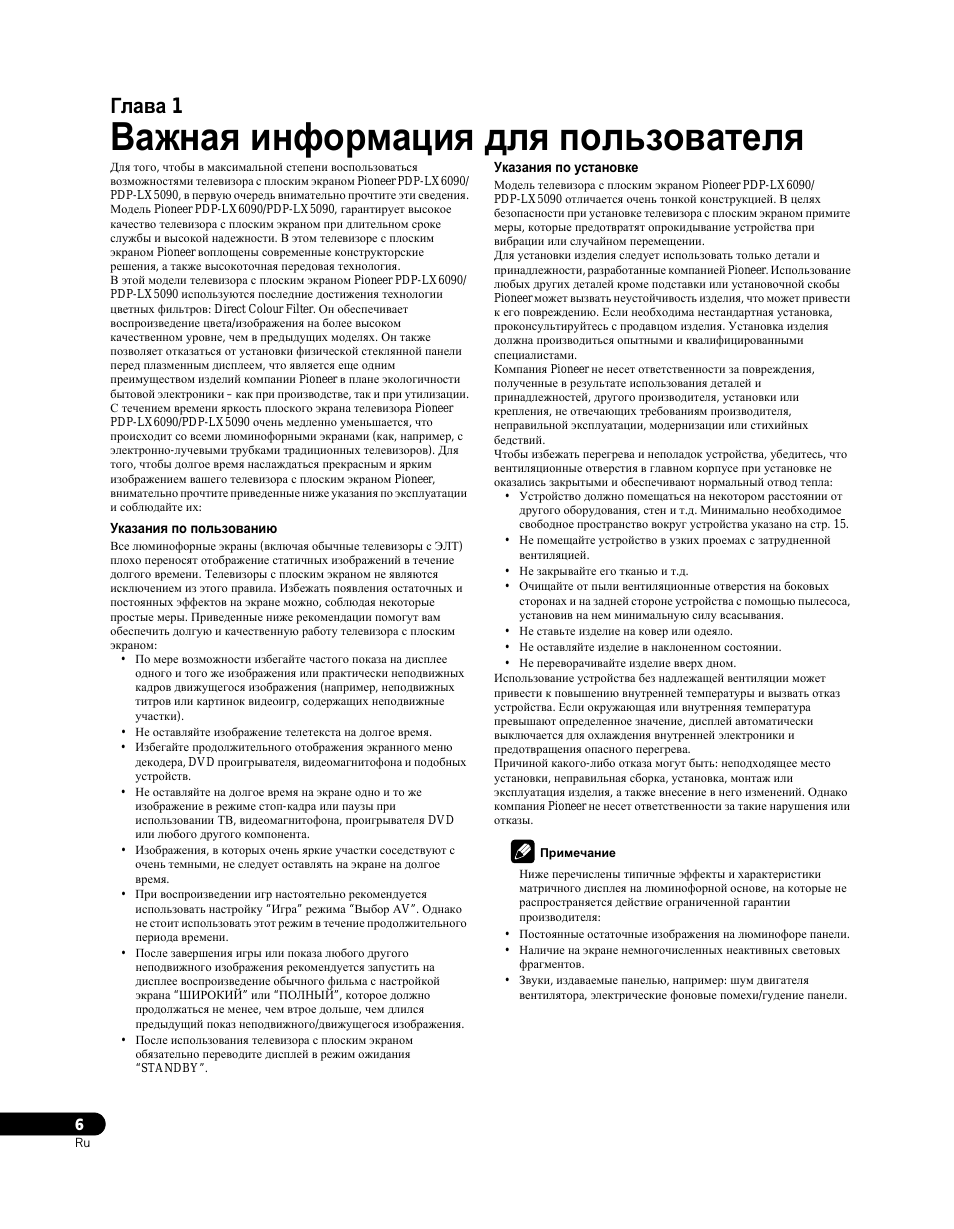

Глава 1
Важная информация для пользователя
Для того, чтобы в максимальной степени воспользоваться
возможностями телевизора с плоским экраном Pioneer PDP-LX6090/
PDP-LX5090, в первую очередь внимательно прочтите эти сведения.
Модель Pioneer PDP-LX6090/PDP-LX5090, гарантирует высокое
качество телевизора с плоским экраном при длительном сроке
службы и высокой надежности. В этом телевизоре с плоским
экраном Pioneer воплощены современные конструкторские
решения, а также высокоточная передовая технология.
В этой модели телевизора с плоским экраном Pioneer PDP-LX6090/
PDP-LX5090 используются последние достижения технологии
цветных фильтров: Direct Colour Filter. Он обеспечивает
воспроизведение цвета/изображения на более высоком
качественном уровне, чем в предыдущих моделях. Он также
позволяет отказаться от установки физической стеклянной панели
перед плазменным дисплеем, что является еще одним
преимуществом изделий компании Pioneer в плане экологичности
бытовой электроники – как при производстве, так и при утилизации.
С течением времени яркость плоского экрана телевизора Pioneer
PDP-LX6090/PDP-LX5090 очень медленно уменьшается, что
происходит со всеми люминофорными экранами (как, например, с
электронно-лучевыми трубками традиционных телевизоров). Для
того, чтобы долгое время наслаждаться прекрасным и ярким
изображением вашего телевизора с плоским экраном Pioneer,
внимательно прочтите приведенные ниже указания по эксплуатации
и соблюдайте их:
Указания по пользованию
Все люминофорные экраны (включая обычные телевизоры с ЭЛТ)
плохо переносят отображение статичных изображений в течение
долгого времени. Телевизоры с плоским экраном не являются
исключением из этого правила. Избежать появления остаточных и
постоянных эффектов на экране можно, соблюдая некоторые
простые меры. Приведенные ниже рекомендации помогут вам
обеспечить долгую и качественную работу телевизора с плоским
экраном:
• По мере возможности избегайте частого показа на дисплее
одного и того же изображения или практически неподвижных
кадров движущегося изображения (например, неподвижных
титров или картинок видеоигр, содержащих неподвижные
участки).
• Не оставляйте изображение телетекста на долгое время.
• Избегайте продолжительного отображения экранного меню
декодера, DVD проигрывателя, видеомагнитофона и подобных
устройств.
• Не оставляйте на долгое время на экране одно и то же
изображение в режиме стоп-кадра или паузы при
использовании ТВ, видеомагнитофона, проигрывателя DVD
или любого другого компонента.
• Изображения, в которых очень яркие участки соседствуют с
очень темными, не следует оставлять на экране на долгое
время.
• При воспроизведении игр настоятельно рекомендуется
использовать настройку “Игра” режима “Выбор АV”. Однако
не стоит использовать этот режим в течение продолжительного
периода времени.
• После завершения игры или показа любого другого
неподвижного изображения рекомендуется запустить на
дисплее воспроизведение обычного фильма с настройкой
экрана “ШИРОКИЙ” или “ПОЛНЫЙ”, которое должно
продолжаться не менее, чем втрое дольше, чем длился
предыдущий показ неподвижного/движущегося изображения.
• После использования телевизора с плоским экраном
обязательно переводите дисплей в режим ожидания
“STANDBY”.
Указания по установке
Модель телевизора с плоским экраном Pioneer PDP-LX6090/
PDP-LX5090 отличается очень тонкой конструкцией. В целях
безопасности при установке телевизора с плоским экраном примите
меры, которые предотвратят опрокидывание устройства при
вибрации или случайном перемещении.
Для установки изделия следует использовать только детали и
принадлежности, разработанные компанией Pioneer. Использование
любых других деталей кроме подставки или установочной скобы
Pioneer может вызвать неустойчивость изделия, что может привести
к его повреждению. Если необходима нестандартная установка,
проконсультируйтесь с продавцом изделия. Установка изделия
должна производиться опытными и квалифицированными
специалистами.
Компания Pioneer не несет ответственности за повреждения,
полученные в результате использования деталей и
принадлежностей, другого производителя, установки или
крепления, не отвечающих требованиям производителя,
неправильной эксплуатации, модернизации или стихийных
бедствий.
Чтобы избежать перегрева и неполадок устройства, убедитесь, что
вентиляционные отверстия в главном корпусе при установке не
оказались закрытыми и обеспечивают нормальный отвод тепла:
• Устройство должно помещаться на некотором расстоянии от
другого оборудования, стен и т.д. Минимально необходимое
свободное пространство вокруг устройства указано на стр. 15.
• Не помещайте устройство в узких проемах с затрудненной
вентиляцией.
• Не закрывайте его тканью и т.д.
• Очищайте от пыли вентиляционные отверстия на боковых
сторонах и на задней стороне устройства с помощью пылесоса,
установив на нем минимальную силу всасывания.
• Не ставьте изделие на ковер или одеяло.
• Не оставляйте изделие в наклоненном состоянии.
• Не переворачивайте изделие вверх дном.
Использование устройства без надлежащей вентиляции может
привести к повышению внутренней температуры и вызвать отказ
устройства. Если окружающая или внутренняя температура
превышают определенное значение, дисплей автоматически
выключается для охлаждения внутренней электроники и
предотвращения опасного перегрева.
Причиной какого-либо отказа могут быть: неподходящее место
установки, неправильная сборка, установка, монтаж или
эксплуатация изделия, а также внесение в него изменений. Однако
компания Pioneer не несет ответственности за такие нарушения или
отказы.
Примечание
Ниже перечислены типичные эффекты и характеристики
матричного дисплея на люминофорной основе, на которые не
распространяется действие ограниченной гарантии
производителя:
• Постоянные остаточные изображения на люминофоре панели.
• Наличие на экране немногочисленных неактивных световых
фрагментов.
• Звуки, издаваемые панелью, например: шум двигателя
вентилятора, электрические фоновые помехи/гудение панели.
7
Ru

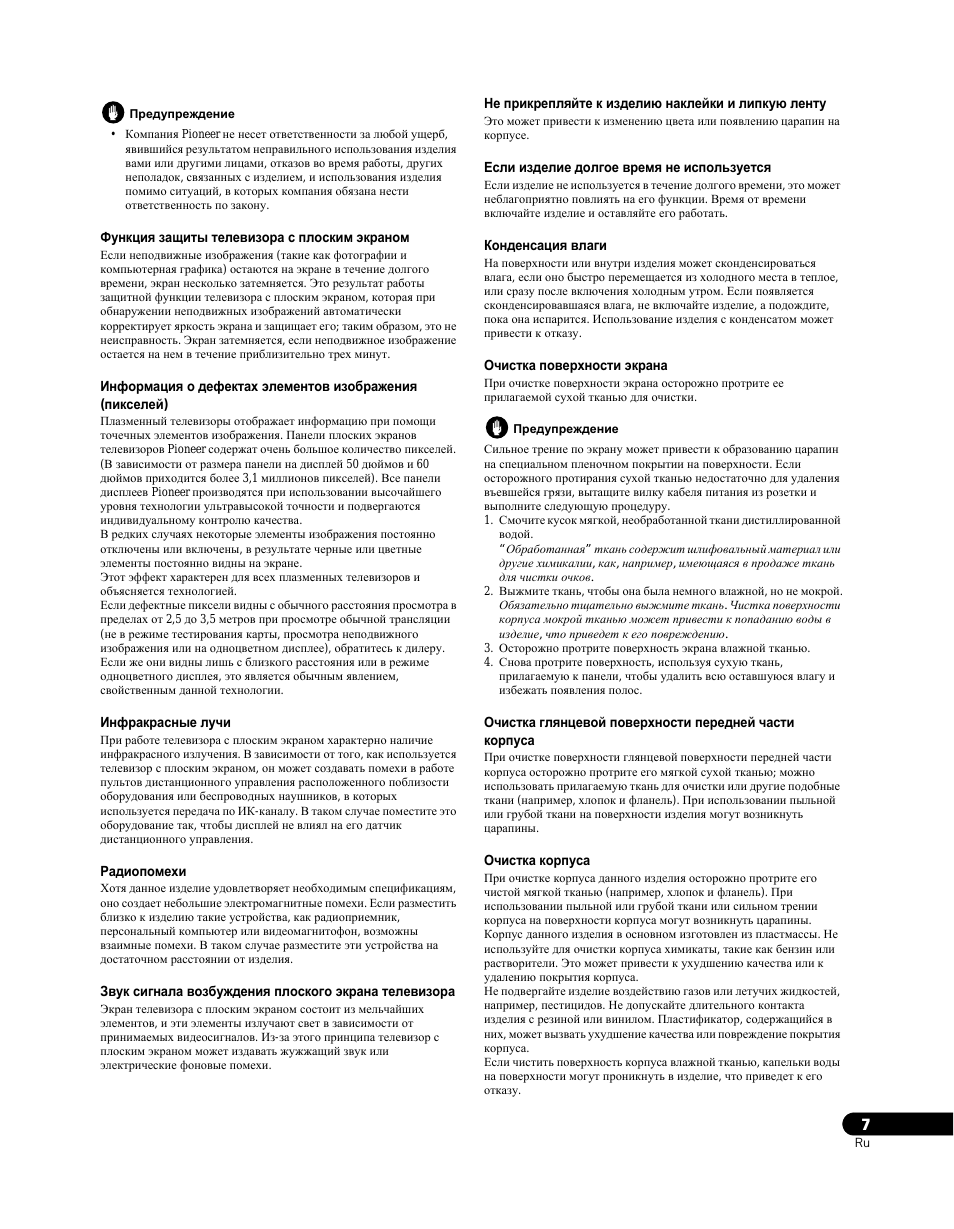

Предупреждение
• Компания Pioneer не несет ответственности за любой ущерб,
явившийся результатом неправильного использования изделия
вами или другими лицами, отказов во время работы, других
неполадок, связанных с изделием, и использования изделия
помимо ситуаций, в которых компания обязана нести
ответственность по закону.
Функция защиты телевизора с плоским экраном
Если неподвижные изображения (такие как фотографии и
компьютерная графика) остаются на экране в течение долгого
времени, экран несколько затемняется. Это результат работы
защитной функции телевизора с плоским экраном, которая при
обнаружении неподвижных изображений автоматически
корректирует яркость экрана и защищает его; таким образом, это не
неисправность. Экран затемняется, если неподвижное изображение
остается на нем в течение приблизительно трех минут.
Информация о дефектах элементов изображения
(
пикселей)
Плазменный телевизоры отображает информацию при помощи
точечных элементов изображения. Панели плоских экранов
телевизоров Pioneer содержат очень большое количество пикселей.
(В зависимости от размера панели на дисплей 50 дюймов и 60
дюймов приходится более 3,1 миллионов пикселей). Все панели
дисплеев Pioneer производятся при использовании высочайшего
уровня технологии ультравысокой точности и подвергаются
индивидуальному контролю качества.
В редких случаях некоторые элементы изображения постоянно
отключены или включены, в результате черные или цветные
элементы постоянно видны на экране.
Этот эффект характерен для всех плазменных телевизоров и
объясняется технологией.
Если дефектные пиксели видны с обычного расстояния просмотра в
пределах от 2,5 до 3,5 метров при просмотре обычной трансляции
(не в режиме тестирования карты, просмотра неподвижного
изображения или на одноцветном дисплее), обратитесь к дилеру.
Если же они видны лишь с близкого расстояния или в режиме
одноцветного дисплея, это является обычным явлением,
свойственным данной технологии.
Инфракрасные лучи
При работе телевизора с плоским экраном характерно наличие
инфракрасного излучения. В зависимости от того, как используется
телевизор с плоским экраном, он может создавать помехи в работе
пультов дистанционного управления расположенного поблизости
оборудования или беспроводных наушников, в которых
используется передача по ИК-каналу. В таком случае поместите это
оборудование так, чтобы дисплей не влиял на его датчик
дистанционного управления.
Радиопомехи
Хотя данное изделие удовлетворяет необходимым спецификациям,
оно создает небольшие электромагнитные помехи. Если разместить
близко к изделию такие устройства, как радиоприемник,
персональный компьютер или видеомагнитофон, возможны
взаимные помехи. В таком случае разместите эти устройства на
достаточном расстоянии от изделия.
Звук сигнала возбуждения плоского экрана телевизора
Экран телевизора с плоским экраном состоит из мельчайших
элементов, и эти элементы излучают свет в зависимости от
принимаемых видеосигналов. Из-за этого принципа телевизор с
плоским экраном может издавать жужжащий звук или
электрические фоновые помехи.
Не прикрепляйте к изделию наклейки и липкую ленту
Это может привести к изменению цвета или появлению царапин на
корпусе.
Если изделие долгое время не используется
Если изделие не используется в течение долгого времени, это может
неблагоприятно повлиять на его функции. Время от времени
включайте изделие и оставляйте его работать.
Конденсация влаги
На поверхности или внутри изделия может сконденсироваться
влага, если оно быстро перемещается из холодного места в теплое,
или сразу после включения холодным утром. Если появляется
сконденсировавшаяся влага, не включайте изделие, а подождите,
пока она испарится. Использование изделия с конденсатом может
привести к отказу.
Очистка поверхности экрана
При очистке поверхности экрана осторожно протрите ее
прилагаемой сухой тканью для очистки.
Предупреждение
Сильное трение по экрану может привести к образованию царапин
на специальном пленочном покрытии на поверхности. Если
осторожного протирания сухой тканью недостаточно для удаления
въевшейся грязи, вытащите вилку кабеля питания из розетки и
выполните следующую процедуру.
1. Смочите кусок мягкой, необработанной ткани дистиллированной
водой.
“Обработанная” ткань содержит шлифовальный материал или
другие химикалии, как, например, имеющаяся в продаже ткань
для чистки очков.
2. Выжмите ткань, чтобы она была немного влажной, но не мокрой.
Обязательно тщательно выжмите ткань. Чистка поверхности
корпуса мокрой тканью может привести к попаданию воды в
изделие, что приведет к его повреждению.
3. Осторожно протрите поверхность экрана влажной тканью.
4. Снова протрите поверхность, используя сухую ткань,
прилагаемую к панели, чтобы удалить всю оставшуюся влагу и
избежать появления полос.
Очистка глянцевой поверхности передней части
корпуса
При очистке поверхности глянцевой поверхности передней части
корпуса осторожно протрите его мягкой сухой тканью; можно
использовать прилагаемую ткань для очистки или другие подобные
ткани (например, хлопок и фланель). При использовании пыльной
или грубой ткани на поверхности изделия могут возникнуть
царапины.
Очистка корпуса
При очистке корпуса данного изделия осторожно протрите его
чистой мягкой тканью (например, хлопок и фланель). При
использовании пыльной или грубой ткани или сильном трении
корпуса на поверхности корпуса могут возникнуть царапины.
Корпус данного изделия в основном изготовлен из пластмассы. Не
используйте для очистки корпуса химикаты, такие как бензин или
растворители. Это может привести к ухудшению качества или к
удалению покрытия корпуса.
Не подвергайте изделие воздействию газов или летучих жидкостей,
например, пестицидов. Не допускайте длительного контакта
изделия с резиной или винилом. Пластификатор, содержащийся в
них, может вызвать ухудшение качества или повреждение покрытия
корпуса.
Если чистить поверхность корпуса влажной тканью, капельки воды
на поверхности могут проникнуть в изделие, что приведет к его
отказу.
8
Ru

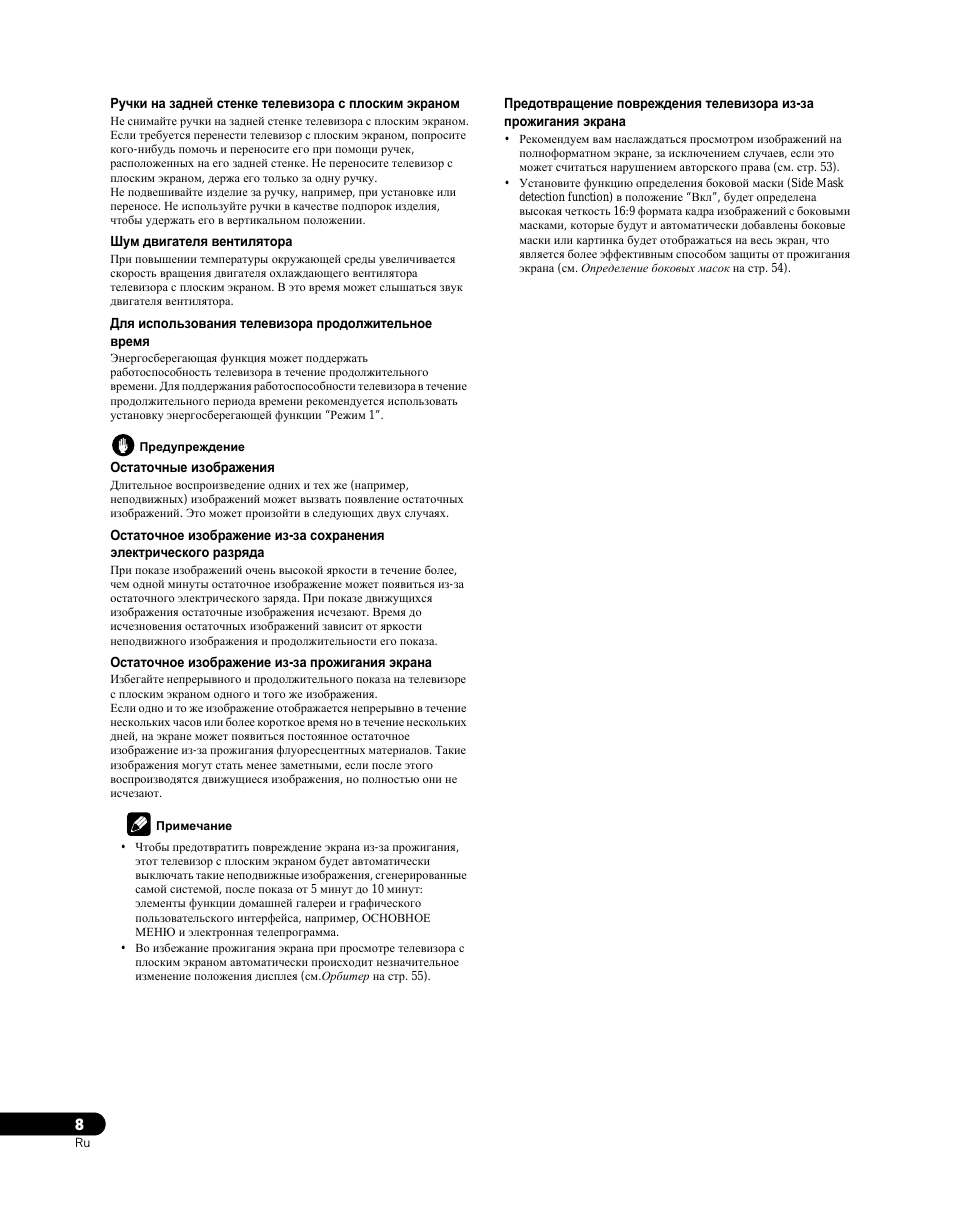

Ручки на задней стенке телевизора с плоским экраном
Не снимайте ручки на задней стенке телевизора с плоским экраном.
Если требуется перенести телевизор с плоским экраном, попросите
кого-нибудь помочь и переносите его при помощи ручек,
расположенных на его задней стенке. Не переносите телевизор с
плоским экраном, держа его только за одну ручку.
Не подвешивайте изделие за ручку, например, при установке или
переносе. Не используйте ручки в качестве подпорок изделия,
чтобы удержать его в вертикальном положении.
Шум двигателя вентилятора
При повышении температуры окружающей среды увеличивается
скорость вращения двигателя охлаждающего вентилятора
телевизора с плоским экраном. В это время может слышаться звук
двигателя вентилятора.
Для использования телевизора продолжительное
время
Энергосберегающая функция может поддержать
работоспособность телевизора в течение продолжительного
времени. Для поддержания работоспособности телевизора в течение
продолжительного периода времени рекомендуется использовать
установку энергосберегающей функции “Режим 1”.
Предупреждение
Остаточные изображения
Длительное воспроизведение одних и тех же (например,
неподвижных) изображений может вызвать появление остаточных
изображений. Это может произойти в следующих двух случаях.
Остаточное изображение из-за сохранения
электрического разряда
При показе изображений очень высокой яркости в течение более,
чем одной минуты остаточное изображение может появиться из-за
остаточного электрического заряда. При показе движущихся
изображения остаточные изображения исчезают. Время до
исчезновения остаточных изображений зависит от яркости
неподвижного изображения и продолжительности его показа.
Остаточное изображение из-за прожигания экрана
Избегайте непрерывного и продолжительного показа на телевизоре
с плоским экраном одного и того же изображения.
Если одно и то же изображение отображается непрерывно в течение
нескольких часов или более короткое время но в течение нескольких
дней, на экране может появиться постоянное остаточное
изображение из-за прожигания флуоресцентных материалов. Такие
изображения могут стать менее заметными, если после этого
воспроизводятся движущиеся изображения, но полностью они не
исчезают.
Примечание
• Чтобы предотвратить повреждение экрана из-за прожигания,
этот телевизор с плоским экраном будет автоматически
выключать такие неподвижные изображения, сгенерированные
самой системой, после показа от 5 минут до 10 минут:
элементы функции домашней галереи и графического
пользовательского интерфейса, например, ОСНОВНОЕ
МЕНЮ и электронная телепрограмма.
• Во избежание прожигания экрана при просмотре телевизора с
плоским экраном автоматически происходит незначительное
изменение положения дисплея (см.Орбитер на стр. 55).
Предотвращение повреждения телевизора из-за
прожигания экрана
• Рекомендуем вам наслаждаться просмотром изображений на
полноформатном экране, за исключением случаев, если это
может считаться нарушением авторского права (см. стр. 53).
• Установите функцию определения боковой маски (Side Mask
detection function) в положение “Вкл”, будет определена
высокая четкость 16:9 формата кадра изображений с боковыми
масками, которые будут и автоматически добавлены боковые
маски или картинка будет отображаться на весь экран, что
является более эффективным способом защиты от прожигания
экрана (см. Определение боковых масок на стр. 54).
9
Ru

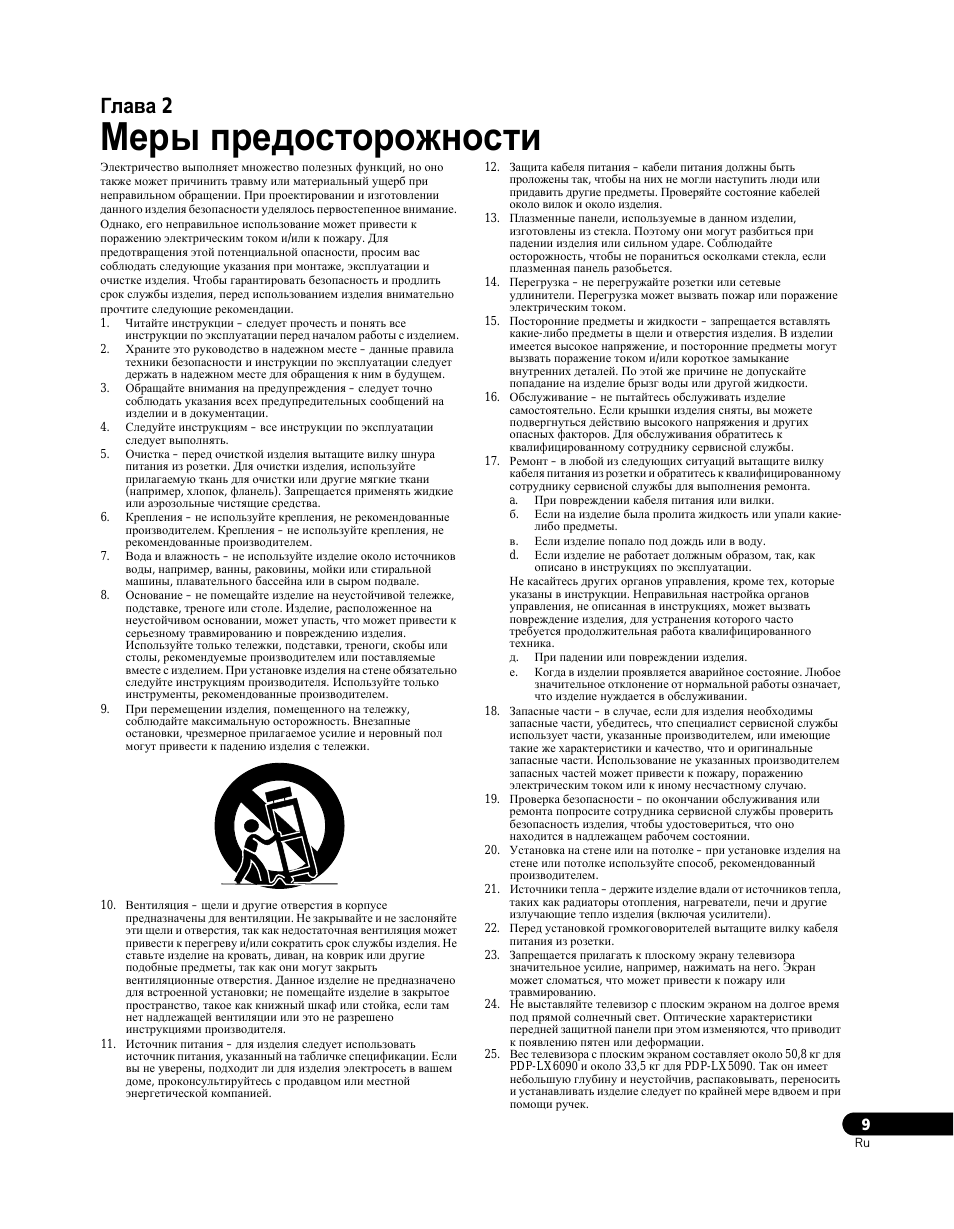

Глава 2
Меры предосторожности
Электричество выполняет множество полезных функций, но оно
также может причинить травму или материальный ущерб при
неправильном обращении. При проектировании и изготовлении
данного изделия безопасности уделялось первостепенное внимание.
Однако, его неправильное использование может привести к
поражению электрическим током и/или к пожару. Для
предотвращения этой потенциальной опасности, просим вас
соблюдать следующие указания при монтаже, эксплуатации и
очистке изделия. Чтобы гарантировать безопасность и продлить
срок службы изделия, перед использованием изделия внимательно
прочтите следующие рекомендации.
1.
Читайте инструкции – следует прочесть и понять все
инструкции по эксплуатации перед началом работы с изделием.
2.
Храните это руководство в надежном месте – данные правила
техники безопасности и инструкции по эксплуатации следует
держать в надежном месте для обращения к ним в будущем.
3.
Обращайте внимания на предупреждения – следует точно
соблюдать указания всех предупредительных сообщений на
изделии и в документации.
4.
Следуйте инструкциям – все инструкции по эксплуатации
следует выполнять.
5.
Очистка – перед очисткой изделия вытащите вилку шнура
питания из розетки. Для очистки изделия, используйте
прилагаемую ткань для очистки или другие мягкие ткани
(например, хлопок, фланель). Запрещается применять жидкие
или аэрозольные чистящие средства.
6.
Крепления – не используйте крепления, не рекомендованные
производителем. Крепления – не используйте крепления, не
рекомендованные производителем.
7.
Вода и влажность – не используйте изделие около источников
воды, например, ванны, раковины, мойки или стиральной
машины, плавательного бассейна или в сыром подвале.
8.
Основание – не помещайте изделие на неустойчивой тележке,
подставке, треноге или столе. Изделие, расположенное на
неустойчивом основании, может упасть, что может привести к
серьезному травмированию и повреждению изделия.
Используйте только тележки, подставки, треноги, скобы или
столы, рекомендуемые производителем или поставляемые
вместе с изделием. При установке изделия на стене обязательно
следуйте инструкциям производителя. Используйте только
инструменты, рекомендованные производителем.
9.
При перемещении изделия, помещенного на тележку,
соблюдайте максимальную осторожность. Внезапные
остановки, чрезмерное прилагаемое усилие и неровный пол
могут привести к падению изделия с тележки.
10. Вентиляция – щели и другие отверстия в корпусе
предназначены для вентиляции. Не закрывайте и не заслоняйте
эти щели и отверстия, так как недостаточная вентиляция может
привести к перегреву и/или сократить срок службы изделия. Не
ставьте изделие на кровать, диван, на коврик или другие
подобные предметы, так как они могут закрыть
вентиляционные отверстия. Данное изделие не предназначено
для встроенной установки; не помещайте изделие в закрытое
пространство, такое как книжный шкаф или стойка, если там
нет надлежащей вентиляции или это не разрешено
инструкциями производителя.
11. Источник питания – для изделия следует использовать
источник питания, указанный на табличке спецификации. Если
вы не уверены, подходит ли для изделия электросеть в вашем
доме, проконсультируйтесь с продавцом или местной
энергетической компанией.
12. Защита кабеля питания – кабели питания должны быть
проложены так, чтобы на них не могли наступить люди или
придавить другие предметы. Проверяйте состояние кабелей
около вилок и около изделия.
13. Плазменные панели, используемые в данном изделии,
изготовлены из стекла. Поэтому они могут разбиться при
падении изделия или сильном ударе. Соблюдайте
осторожность, чтобы не пораниться осколками стекла, если
плазменная панель разобьется.
14. Перегрузка – не перегружайте розетки или сетевые
удлинители. Перегрузка может вызвать пожар или поражение
электрическим током.
15. Посторонние предметы и жидкости – запрещается вставлять
какие-либо предметы в щели и отверстия изделия. В изделии
имеется высокое напряжение, и посторонние предметы могут
вызвать поражение током и/или короткое замыкание
внутренних деталей. По этой же причине не допускайте
попадание на изделие брызг воды или другой жидкости.
16. Обслуживание – не пытайтесь обслуживать изделие
самостоятельно. Если крышки изделия сняты, вы можете
подвергнуться действию высокого напряжения и других
опасных факторов. Для обслуживания обратитесь к
квалифицированному сотруднику сервисной службы.
17. Ремонт – в любой из следующих ситуаций вытащите вилку
кабеля питания из розетки и обратитесь к квалифицированному
сотруднику сервисной службы для выполнения ремонта.
a.
При повреждении кабеля питания или вилки.
б.
Если на изделие была пролита жидкость или упали какие-
либо предметы.
в.
Если изделие попало под дождь или в воду.
d.
Если изделие не работает должным образом, так, как
описано в инструкциях по эксплуатации.
Не касайтесь других органов управления, кроме тех, которые
указаны в инструкции. Неправильная настройка органов
управления, не описанная в инструкциях, может вызвать
повреждение изделия, для устранения которого часто
требуется продолжительная работа квалифицированного
техника.
д.
При падении или повреждении изделия.
е.
Когда в изделии проявляется аварийное состояние. Любое
значительное отклонение от нормальной работы означает,
что изделие нуждается в обслуживании.
18. Запасные части – в случае, если для изделия необходимы
запасные части, убедитесь, что специалист сервисной службы
использует части, указанные производителем, или имеющие
такие же характеристики и качество, что и оригинальные
запасные части. Использование не указанных производителем
запасных частей может привести к пожару, поражению
электрическим током или к иному несчастному случаю.
19. Проверка безопасности – по окончании обслуживания или
ремонта попросите сотрудника сервисной службы проверить
безопасность изделия, чтобы удостовериться, что оно
находится в надлежащем рабочем состоянии.
20. Установка на стене или на потолке – при установке изделия на
стене или потолке используйте способ, рекомендованный
производителем.
21. Источники тепла – держите изделие вдали от источников тепла,
таких как радиаторы отопления, нагреватели, печи и другие
излучающие тепло изделия (включая усилители).
22. Перед установкой громкоговорителей вытащите вилку кабеля
питания из розетки.
23. Запрещается прилагать к плоскому экрану телевизора
значительное усилие, например, нажимать на него. Экран
может сломаться, что может привести к пожару или
травмированию.
24. Не выставляйте телевизор с плоским экраном на долгое время
под прямой солнечный свет. Оптические характеристики
передней защитной панели при этом изменяются, что приводит
к появлению пятен или деформации.
25. Вес телевизора с плоским экраном составляет около 50,8 кг для
PDP-LX6090 и около 33,5 кг для PDP-LX5090. Так он имеет
небольшую глубину и неустойчив, распаковывать, переносить
и устанавливать изделие следует по крайней мере вдвоем и при
помощи ручек.
10
Ru

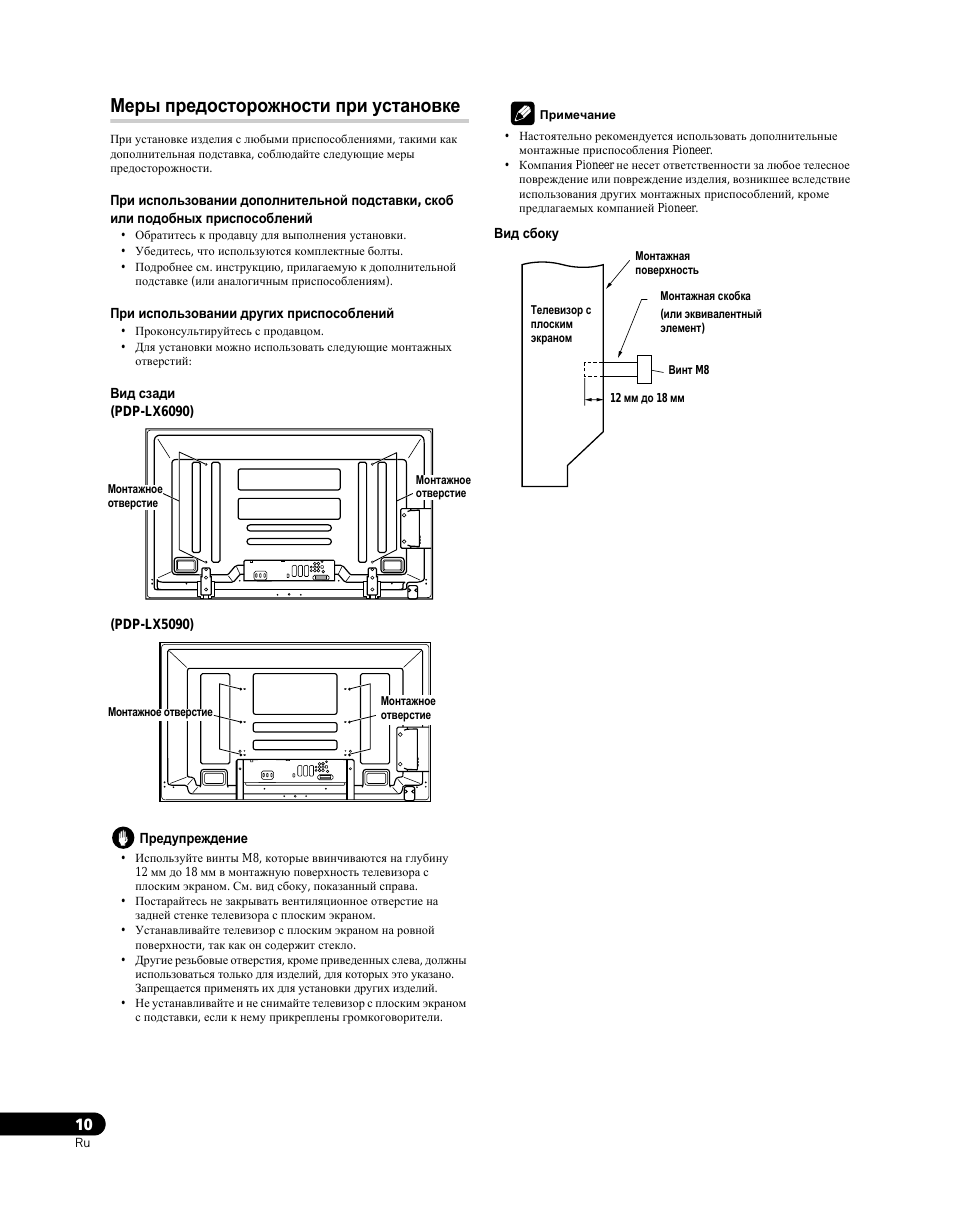

Меры предосторожности при установке
При установке изделия с любыми приспособлениями, такими как
дополнительная подставка, соблюдайте следующие меры
предосторожности.
При использовании дополнительной подставки, скоб
или подобных приспособлений
• Обратитесь к продавцу для выполнения установки.
• Убедитесь, что используются комплектные болты.
• Подробнее см. инструкцию, прилагаемую к дополнительной
подставке (или аналогичным приспособлениям).
При использовании других приспособлений
• Проконсультируйтесь с продавцом.
• Для установки можно использовать следующие монтажных
отверстий:
Вид сзади
(PDP-LX6090)
(PDP-LX5090)
Предупреждение
• Используйте винты M8, которые ввинчиваются на глубину
12 мм до 18 мм в монтажную поверхность телевизора с
плоским экраном. См. вид сбоку, показанный справа.
• Постарайтесь не закрывать вентиляционное отверстие на
задней стенке телевизора с плоским экраном.
• Устанавливайте телевизор с плоским экраном на ровной
поверхности, так как он содержит стекло.
• Другие резьбовые отверстия, кроме приведенных слева, должны
использоваться только для изделий, для которых это указано.
Запрещается применять их для установки других изделий.
• Не устанавливайте и не снимайте телевизор с плоским экраном
с подставки, если к нему прикреплены громкоговорители.
Примечание
• Настоятельно рекомендуется использовать дополнительные
монтажные приспособления Pioneer.
• Компания Pioneer не несет ответственности за любое телесное
повреждение или повреждение изделия, возникшее вследствие
использования других монтажных приспособлений, кроме
предлагаемых компанией Pioneer.
Вид сбоку
Монтажное
отверстие
Монтажное
отверстие
T
W
W
W
T
W
W
W
Монтажное
отверстие
Монтажное отверстие
Телевизор с
плоским
экраном
Монтажная
поверхность
Монтажная скобка
(
или эквивалентный
элемент)
Винт M8
12
мм до 18 мм
Manualza!
Support chat
Comments not foundFeel free to share your valuable feedback with us.
