Instruction manual and user guide for
Pioneer DDJ-WeGO-V

DJ Контроллер

DDJ-WEGO

http://pioneerdj.com/support/

На вебсайте Pioneer выше содержатся часто задаваемые вопросы, информация по программному

обеспечению и различные типы информации и услуг, позволяющих использовать данное изделие

более лучшим образом.

Инструкции по эксплуатации

2

Ru

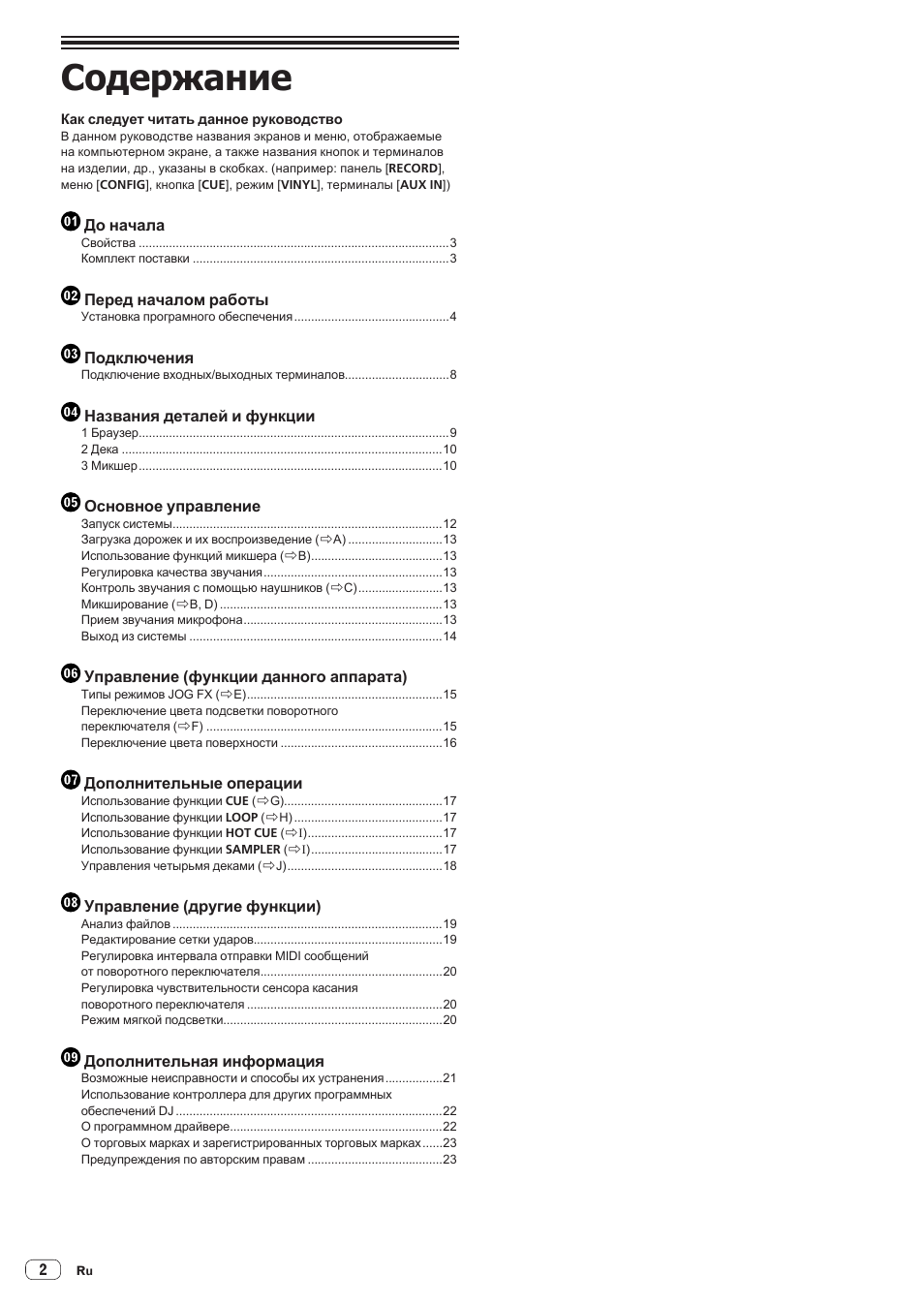

Содержание

Как следует читать данное руководство

В данном руководстве названия экранов и меню, отображаемые

на компьютерном экране, а также названия кнопок и терминалов

на изделии, др., указаны в скобках. (например: панель [RECORD],

меню [CONFIG], кнопка [CUE], режим [VINYL], терминалы [AUX IN])

До начала

Свойства ............................................................................................3

Комплект поставки ............................................................................3

Перед началом работы

Установка програмного обеспечения ..............................................4

Подключения

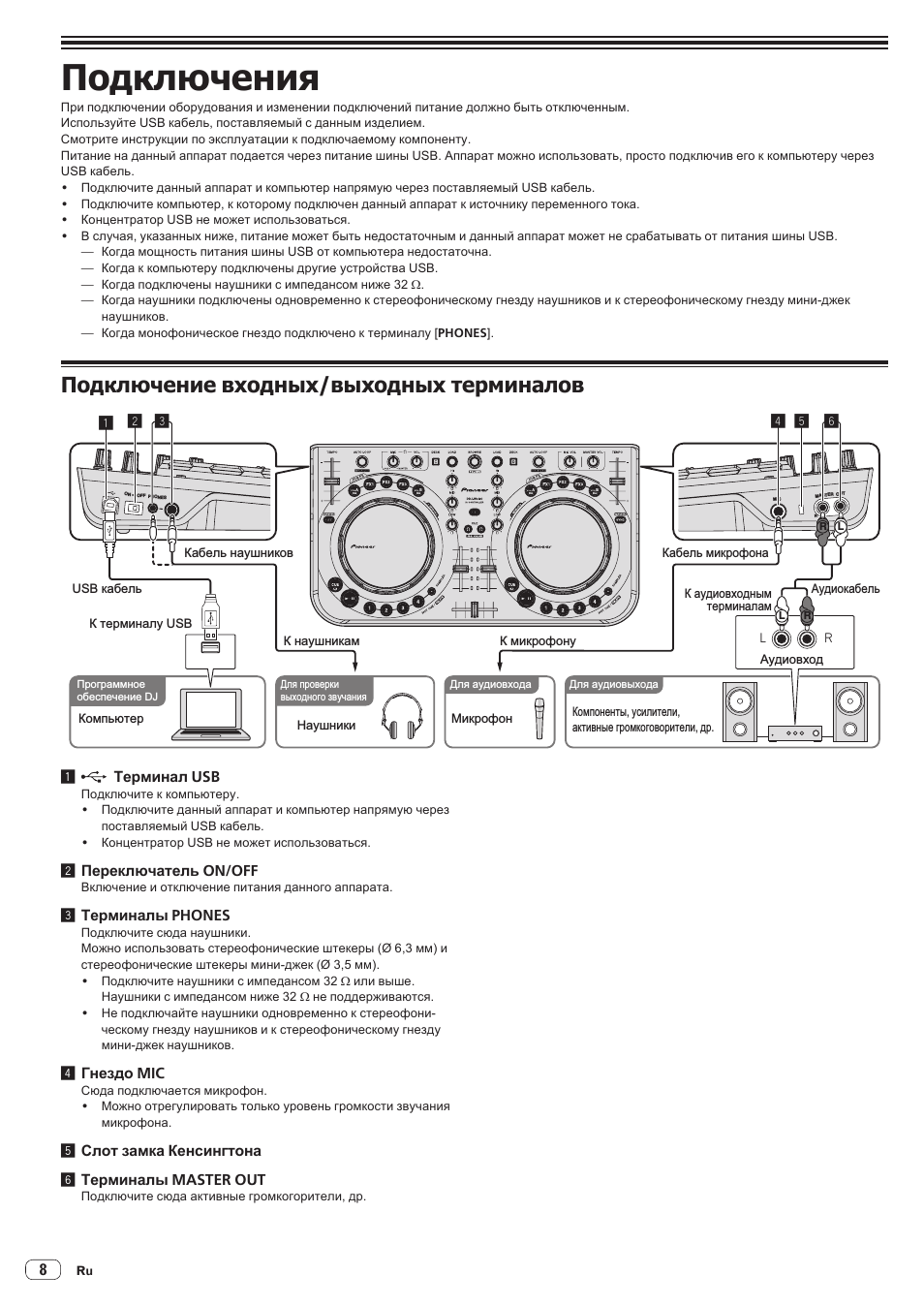

Подключение входных/выходных терминалов...............................8

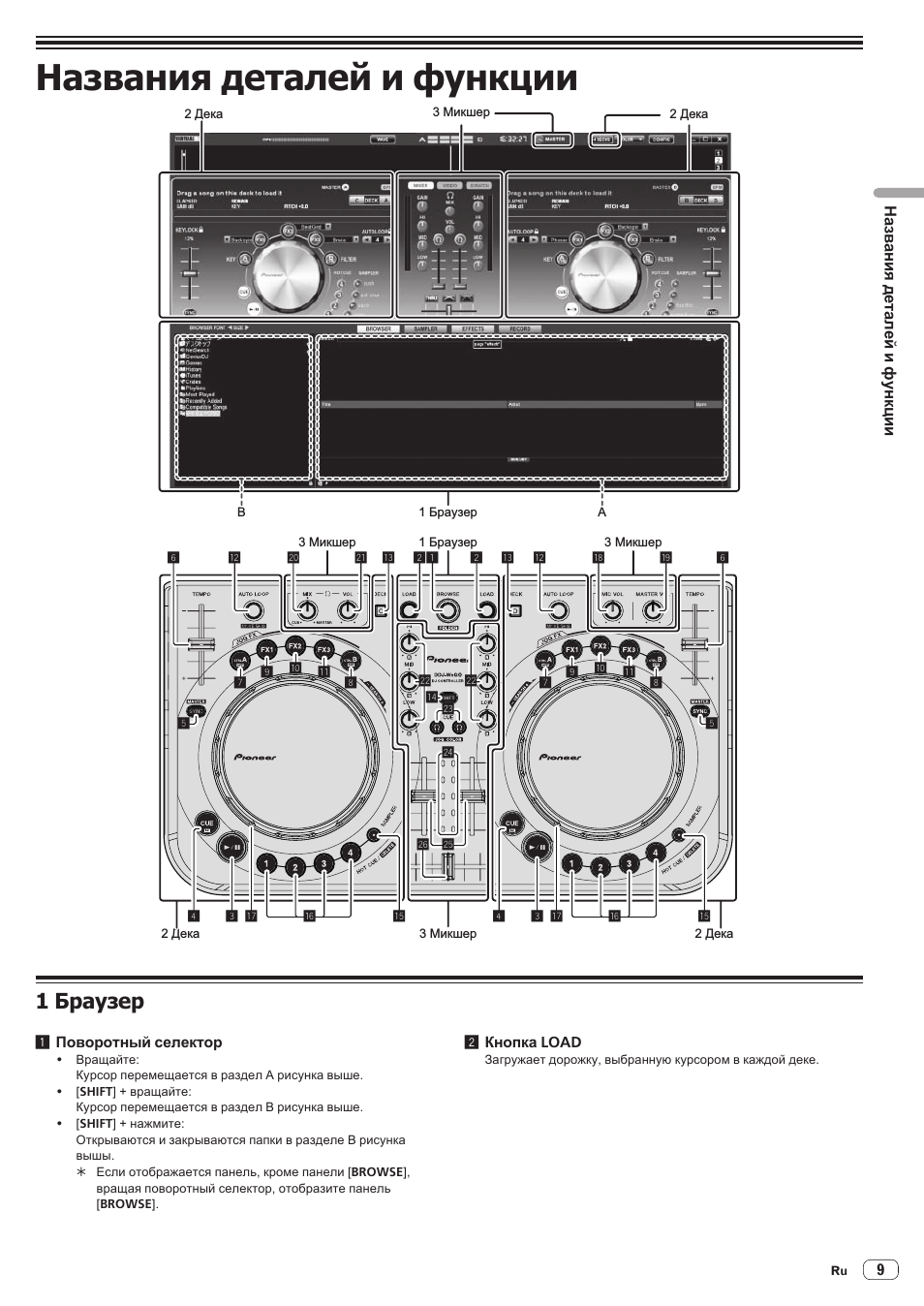

Названия деталей и функции

1 Браузер ............................................................................................9

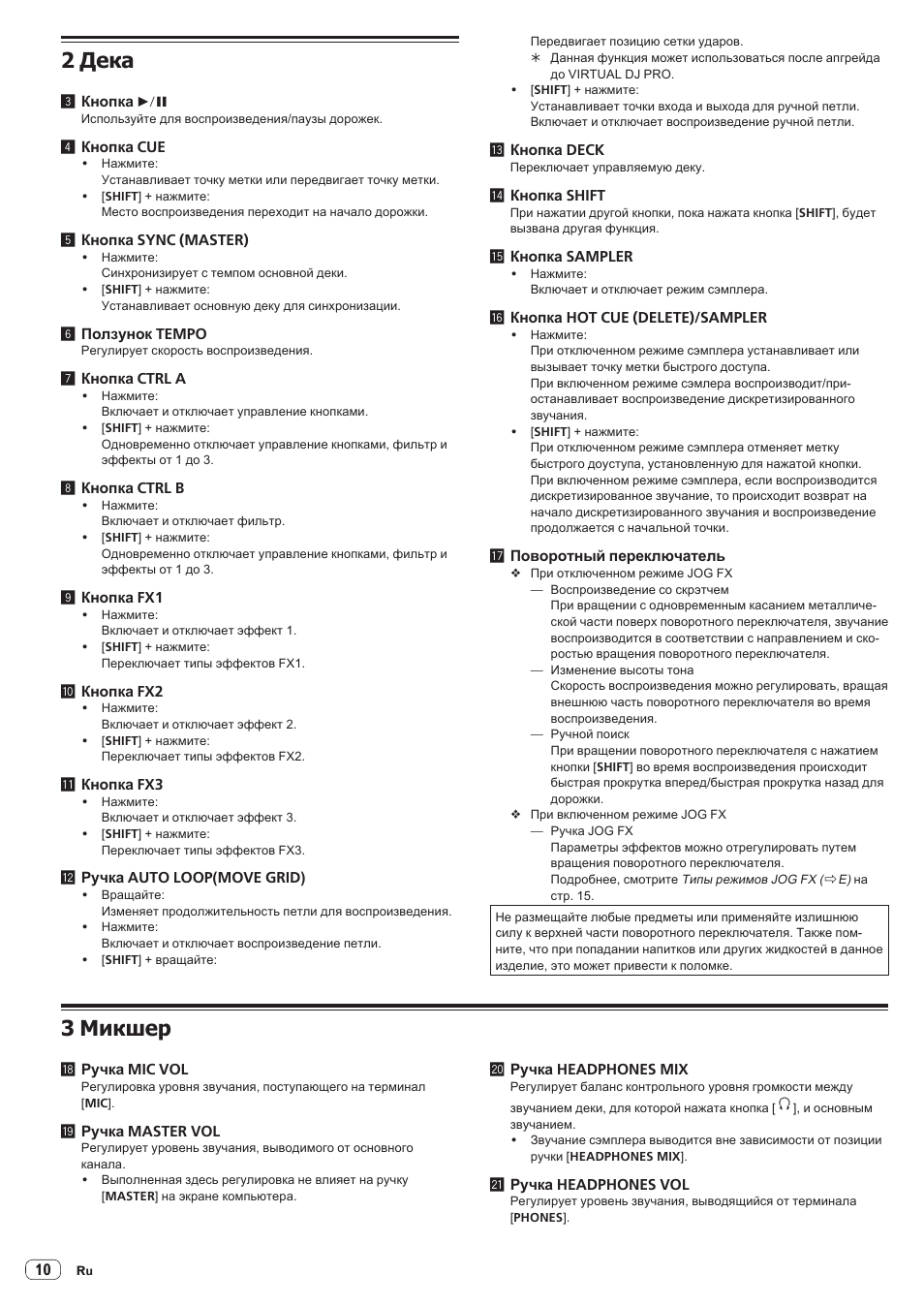

2 Дека ...............................................................................................10

3 Микшер ..........................................................................................10

Основное управление

Запуск системы ................................................................................12

Загрузка дорожек и их воспроизведение (rA) ............................13

Использование функций микшера (rB) .......................................13

Регулировка качества звучания .....................................................13

Контроль звучания с помощью наушников (rC) .........................13

Микширование (rB, D) ..................................................................13

Прием звучания микрофона ...........................................................13

Выход из системы ...........................................................................14

Управление (функции данного аппарата)

Типы режимов JOG FX (rE) ..........................................................15

Переключение цвета подсветки поворотного

переключателя (rF) ......................................................................15

Переключение цвета поверхности ................................................16

Дополнительные операции

Использование функции CUE (rG)...............................................17

Использование функции LOOP (rH) ............................................17

Использование функции HOT CUE (rI) ........................................17

Использование функции SAMPLER (rI) .......................................17

Управления четырьмя деками (rJ) ..............................................18

Управление (другие функции)

Анализ файлов ................................................................................19

Редактирование сетки ударов........................................................19

Регулировка интервала отправки MIDI сообщений

от поворотного переключателя ......................................................20

Регулировка чувствительности сенсора касания

поворотного переключателя ..........................................................20

Режим мягкой подсветки.................................................................20

Дополнительная информация

Возможные неисправности и способы их устранения .................21

Использование контроллера для других программных

обеспечений DJ ...............................................................................22

О программном драйвере ...............................................................22

О торговых марках и зарегистрированных торговых марках ......23

Предупреждения по авторским правам ........................................23

3

Ru

До

нач
ала

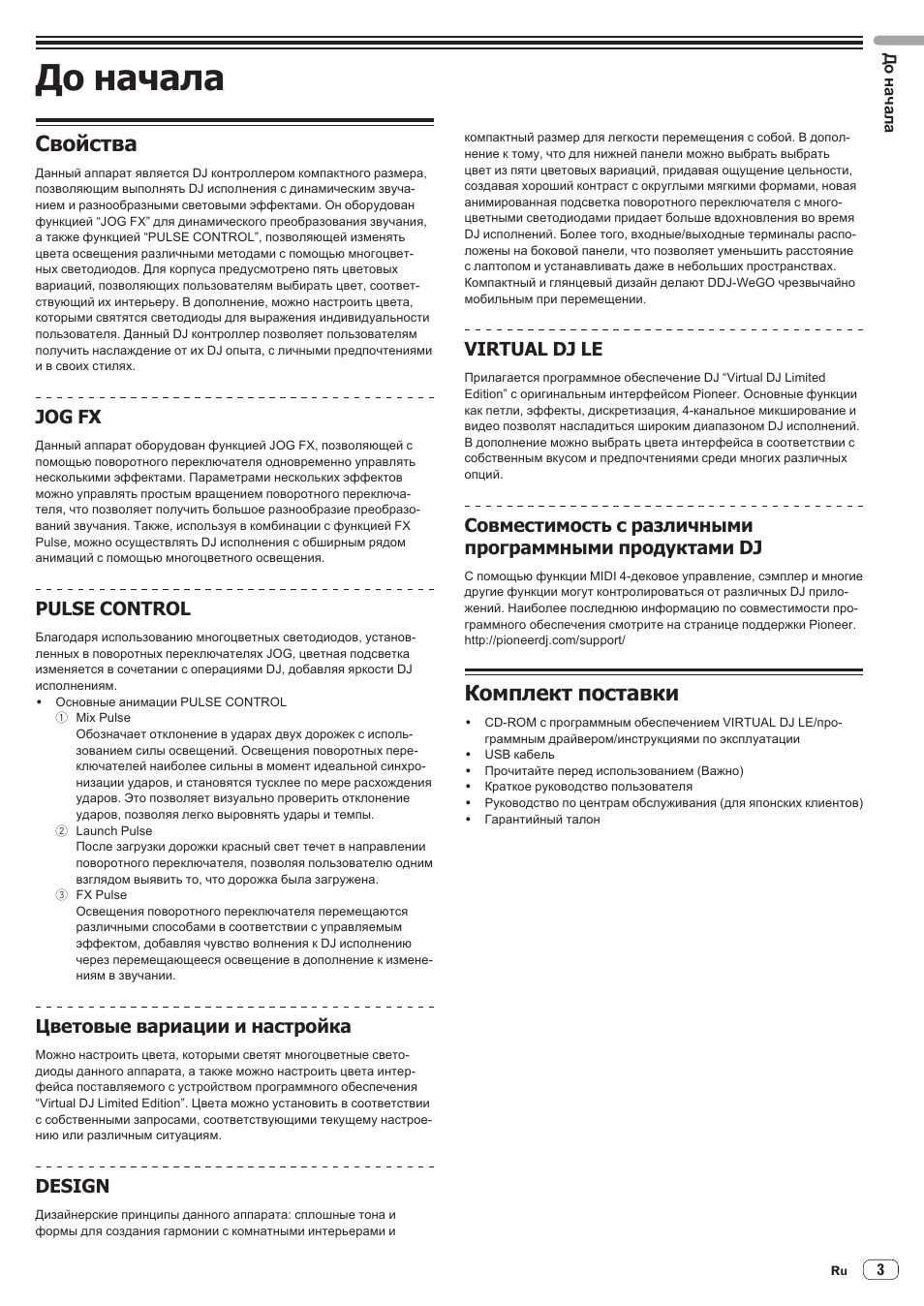

До начала

Свойства

Данный аппарат является DJ контроллером компактного размера,

позволяющим выполнять DJ исполнения с динамическим звуча-

нием и разнообразными световыми эффектами. Он оборудован

функцией “JOG FX” для динамического преобразования звучания,

а также функцией “PULSE CONTROL”, позволяющей изменять

цвета освещения различными методами с помощью многоцвет-

ных светодиодов. Для корпуса предусмотрено пять цветовых

вариаций, позволяющих пользователям выбирать цвет, соответ-

ствующий их интерьеру. В дополнение, можно настроить цвета,

которыми святятся светодиоды для выражения индивидуальности

пользователя. Данный DJ контроллер позволяет пользователям

получить наслаждение от их DJ опыта, с личными предпочтениями

и в своих стилях.

JOG FX

Данный аппарат оборудован функцией JOG FX, позволяющей с

помощью поворотного переключателя одновременно управлять

несколькими эффектами. Параметрами нескольких эффектов

можно управлять простым вращением поворотного переключа-

теля, что позволяет получить большое разнообразие преобразо-

ваний звучания. Также, используя в комбинации с функцией FX

Pulse, можно осуществлять DJ исполнения с обширным рядом

анимаций с помощью многоцветного освещения.

PULSE CONTROL

Благодаря использованию многоцветных светодиодов, установ-

ленных в поворотных переключателях JOG, цветная подсветка

изменяется в сочетании с операциями DJ, добавляя яркости DJ

исполнениям.

!

Основные анимации PULSE CONTROL

1

Mix Pulse

Обозначает отклонение в ударах двух дорожек с исполь-

зованием силы освещений. Освещения поворотных пере-

ключателей наиболее сильны в момент идеальной синхро-

низации ударов, и становятся тусклее по мере расхождения

ударов. Это позволяет визуально проверить отклонение

ударов, позволяя легко выровнять удары и темпы.

2

Launch Pulse

После загрузки дорожки красный свет течет в направлении

поворотного переключателя, позволяя пользователю одним

взглядом выявить то, что дорожка была загружена.

3

FX Pulse

Освещения поворотного переключателя перемещаются

различными способами в соответствии с управляемым

эффектом, добавляя чувство волнения к DJ исполнению

через перемещающееся освещение в дополнение к измене-

ниям в звучании.

Цветовые вариации и настройка

Можно настроить цвета, которыми светят многоцветные свето-

диоды данного аппарата, а также можно настроить цвета интер-

фейса поставляемого с устройством программного обеспечения

“Virtual DJ Limited Edition”. Цвета можно установить в соответствии

с собственными запросами, соответствующими текущему настрое-

нию или различным ситуациям.

DESIGN

Дизайнерские принципы данного аппарата: сплошные тона и

формы для создания гармонии с комнатными интерьерами и

компактный размер для легкости перемещения с собой. В допол-

нение к тому, что для нижней панели можно выбрать выбрать

цвет из пяти цветовых вариаций, придавая ощущение цельности,

создавая хороший контраст с округлыми мягкими формами, новая

анимированная подсветка поворотного переключателя с много-

цветными светодиодами придает больше вдохновления во время

DJ исполнений. Более того, входные/выходные терминалы распо-

ложены на боковой панели, что позволяет уменьшить расстояние

с лаптопом и устанавливать даже в небольших пространствах.

Компактный и глянцевый дизайн делают DDJ-WeGO чрезвычайно

мобильным при перемещении.

VIRTUAL DJ LE

Прилагается программное обеспечение DJ “Virtual DJ Limited

Edition” с оригинальным интерфейсом Pioneer. Основные функции

как петли, эффекты, дискретизация, 4-канальное микширование и

видео позволят насладиться широким диапазоном DJ исполнений.

В дополнение можно выбрать цвета интерфейса в соответствии с

собственным вкусом и предпочтениями среди многих различных

опций.

Совместимость с различными

программными продуктами DJ

С помощью функции MIDI 4-дековое управление, сэмплер и многие

другие функции могут контролироваться от различных DJ прило-

жений. Наиболее последнюю информацию по совместимости про-

граммного обеспечения смотрите на странице поддержки Pioneer.

http://pioneerdj.com/support/

Комплект поставки

!

CD-ROM с программным обеспечением VIRTUAL DJ LE/про-

граммным драйвером/инструкциями по эксплуатации

!

USB кабель

!

Прочитайте перед использованием (Важно)

!

Краткое руководство пользователя

!

Руководство по центрам обслуживания (для японских клиентов)

!

Гарантийный талон

4

Ru

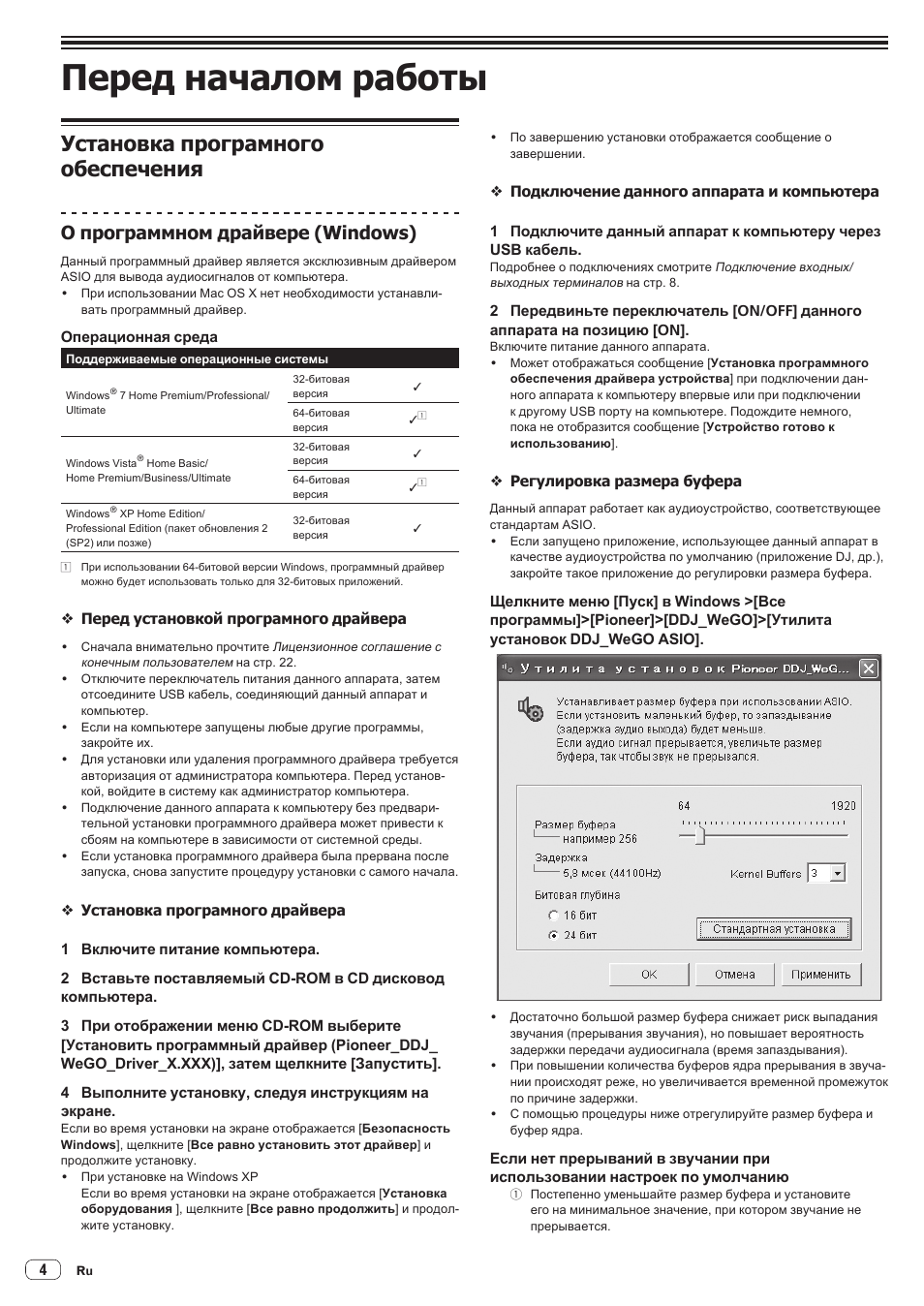

Перед началом работы

Установка програмного

обеспечения

О программном драйвере (Windows)

Данный программный драйвер является эксклюзивным драйвером

ASIO для вывода аудиосигналов от компьютера.

!

При использовании Mac OS X нет необходимости устанавли-

вать программный драйвер.

Операционная среда

Поддерживаемые операционные системы

Windows

®

7 Home Premium/Professional/

Ultimate

32-битовая

версия

1

64-битовая

версия

1

1

Windows Vista

®

Home Basic/

Home Premium/Business/Ultimate

32-битовая

версия

1

64-битовая

версия

1

1

Windows

®

XP Home Edition/

Professional Edition (пакет обновления 2

(SP2) или позже)

32-битовая

версия

1

1

При использовании 64-битовой версии Windows, программный драйвер

можно будет использовать только для 32-битовых приложений.

 Перед установкой програмного драйвера

!

Сначала внимательно прочтите

Лицензионное cоглашение с

конечным пользователем

на стр. 22.

!

Отключите переключатель питания данного аппарата, затем

отсоедините USB кабель, соединяющий данный аппарат и

компьютер.

!

Если на компьютере запущены любые другие программы,

закройте их.

!

Для установки или удаления программного драйвера требуется

авторизация от администратора компьютера. Перед установ-

кой, войдите в систему как администратор компьютера.

!

Подключение данного аппарата к компьютеру без предвари-

тельной установки программного драйвера может привести к

сбоям на компьютере в зависимости от системной среды.

!

Если установка программного драйвера была прервана после

запуска, снова запустите процедуру установки с самого начала.

 Установка програмного драйвера

1 Включите питание компьютера.
2 Вставьте поставляемый CD-ROM в CD дисковод

компьютера.
3 При отображении меню CD-ROM выберите

[Установить программный драйвер (Pioneer_DDJ_

WeGO_Driver_X.XXX)], затем щелкните [Запустить].
4 Выполните установку, следуя инструкциям на

экране.

Если во время установки на экране отображается [

Безопасность

Windows], щелкните [Все равно установить этот драйвер] и

продолжите установку.

!

При установке на Windows XP

Если во время установки на экране отображается [

Установка

оборудования ], щелкните [Все равно продолжить] и продол-

жите установку.

!

По завершению установки отображается сообщение о

завершении.

 Подключение данного аппарата и компьютера

1 Подключите данный аппарат к компьютеру через

USB кабель.

Подробнее о подключениях смотрите

Подключение входных/

выходных терминалов

на стр. 8.

2 Передвиньте переключатель [ON/OFF] данного

аппарата на позицию [ON].

Включите питание данного аппарата.

!

Может отображаться сообщение [

Установка программного

обеспечения драйвера устройства] при подключении дан-

ного аппарата к компьютеру впервые или при подключении

к другому USB порту на компьютере. Подождите немного,

пока не отобразится сообщение [

Устройство готово к

использованию].

 Регулировка размера буфера

Данный аппарат работает как аудиоустройство, соответствующее

стандартам ASIO.

!

Если запущено приложение, использующее данный аппарат в

качестве аудиоустройства по умолчанию (приложение DJ, др.),

закройте такое приложение до регулировки размера буфера.

Щелкните меню [Пуск] в Windows >[Все

программы]>[Pioneer]>[DDJ_WeGO]>[Утилита

установок DDJ_WeGO ASIO].

!

Достаточно большой размер буфера снижает риск выпадания

звучания (прерывания звучания), но повышает вероятность

задержки передачи аудиосигнала (время запаздывания).

!

При повышении количества буферов ядра прерывания в звуча-

нии происходят реже, но увеличивается временной промежуток

по причине задержки.

!

С помощью процедуры ниже отрегулируйте размер буфера и

буфер ядра.

Если нет прерываний в звучании при

использовании настроек по умолчанию

1

Постепенно уменьшайте размер буфера и установите

его на минимальное значение, при котором звучание не

прерывается.

5

Ru

Пер

ед

нач
ало
м

р

аб

от

ы

2

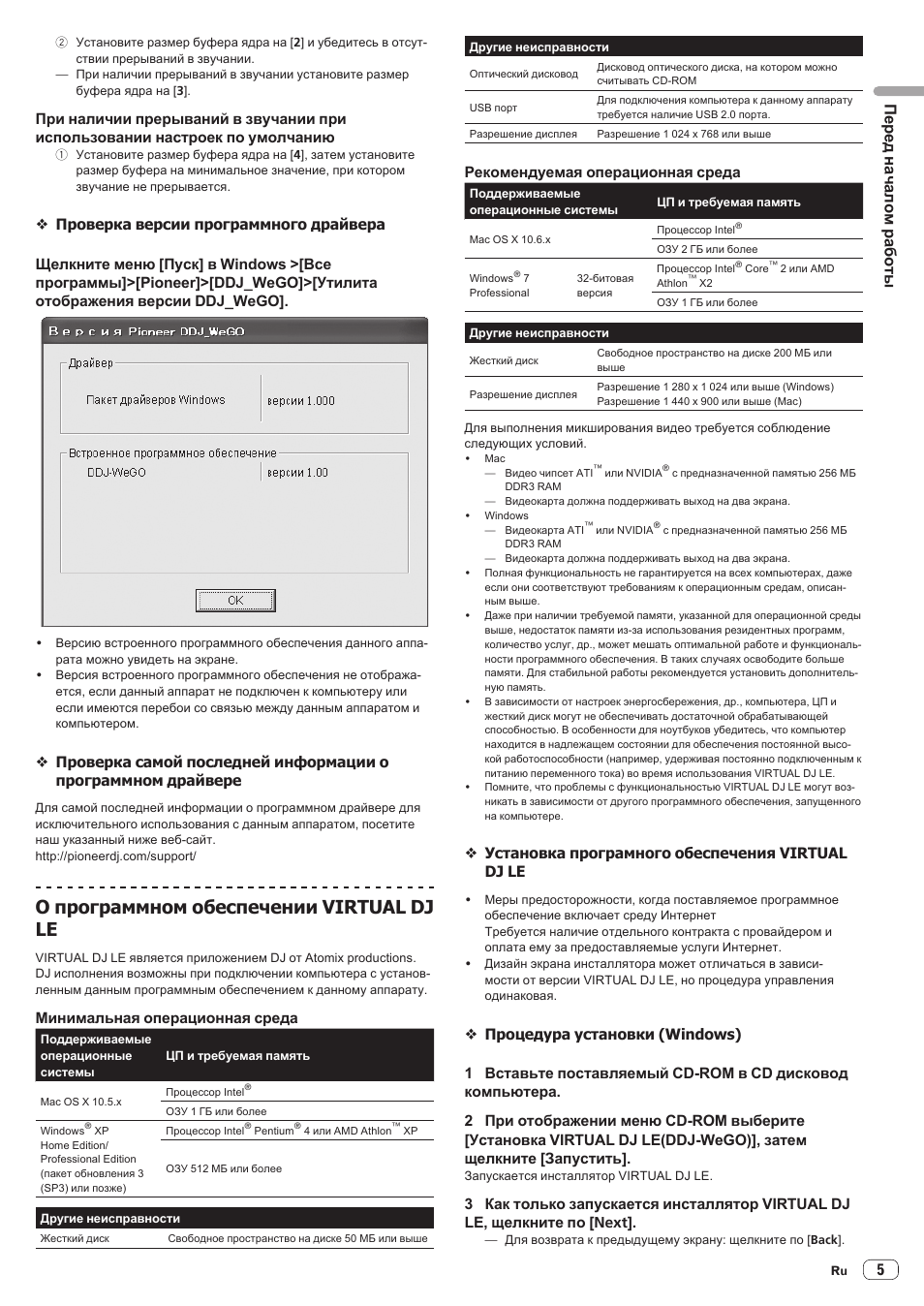

Установите размер буфера ядра на [2] и убедитесь в отсут-

ствии прерываний в звучании.

—

При наличии прерываний в звучании установите размер

буфера ядра на [3].

При наличии прерываний в звучании при

использовании настроек по умолчанию

1

Установите размер буфера ядра на [4], затем установите

размер буфера на минимальное значение, при котором

звучание не прерывается.

 Проверка версии программного драйвера

Щелкните меню [Пуск] в Windows >[Все

программы]>[Pioneer]>[DDJ_WeGO]>[Утилита

отображения версии DDJ_WeGO].

!

Версию встроенного программного обеспечения данного аппа-

рата можно увидеть на экране.

!

Версия встроенного программного обеспечения не отобража-

ется, если данный аппарат не подключен к компьютеру или

если имеются перебои со связью между данным аппаратом и

компьютером.

 Проверка самой последней информации о

программном драйвере

Для самой последней информации о программном драйвере для

исключительного использования с данным аппаратом, посетите

наш указанный ниже веб-сайт.

http://pioneerdj.com/support/

О программном обеспечении VIRTUAL DJ

LE

VIRTUAL DJ LE является приложением DJ от Atomix productions.

DJ исполнения возможны при подключении компьютера с установ-

ленным данным программным обеспечением к данному аппарату.

Минимальная операционная среда

Поддерживаемые

операционные

системы

ЦП и требуемая память

Mac OS X 10.5.x

Процессор Intel

®

ОЗУ 1 ГБ или более

Windows

®

XP

Home Edition/

Professional Edition

(пакет обновления 3

(SP3) или позже)

Процессор Intel

®

Pentium

®

4 или AMD Athlon

™

XP

ОЗУ 512 МБ или более

Другие неисправности

Жесткий диск

Свободное пространство на диске 50 МБ или выше

Другие неисправности

Оптический дисковод

Дисковод оптического диска, на котором можно

считывать CD-ROM

USB порт

Для подключения компьютера к данному аппарату

требуется наличие USB 2.0 порта.

Разрешение дисплея

Разрешение 1 024 x 768 или выше

Рекомендуемая операционная среда

Поддерживаемые

операционные системы

ЦП и требуемая память

Mac OS X 10.6.x

Процессор Intel

®

ОЗУ 2 ГБ или более

Windows

®

7

Professional

32-битовая

версия

Процессор Intel

®

Core

™

2 или AMD

Athlon

™

X2

ОЗУ 1 ГБ или более

Другие неисправности

Жесткий диск

Свободное пространство на диске 200 МБ или

выше

Разрешение дисплея

Разрешение 1 280 x 1 024 или выше (Windows)

Разрешение 1 440 x 900 или выше (Mac)

Для выполнения микширования видео требуется соблюдение

следующих условий.

!

Mac

—

Видео чипсет ATI

™

или NVIDIA

®

с предназначенной памятью 256 МБ

DDR3 RAM

—

Видеокарта должна поддерживать выход на два экрана.

!

Windows

—

Видеокарта ATI

™

или NVIDIA

®

с предназначенной памятью 256 МБ

DDR3 RAM

—

Видеокарта должна поддерживать выход на два экрана.

!

Полная функциональность не гарантируется на всех компьютерах, даже

если они соответствуют требованиям к операционным средам, описан-

ным выше.

!

Даже при наличии требуемой памяти, указанной для операционной среды

выше, недостаток памяти из-за использования резидентных программ,

количество услуг, др., может мешать оптимальной работе и функциональ-

ности программного обеспечения. В таких случаях освободите больше

памяти. Для стабильной работы рекомендуется установить дополнитель-

ную память.

!

В зависимости от настроек энергосбережения, др., компьютера, ЦП и

жесткий диск могут не обеспечивать достаточной обрабатывающей

способностью. В особенности для ноутбуков убедитесь, что компьютер

находится в надлежащем состоянии для обеспечения постоянной высо-

кой работоспособности (например, удерживая постоянно подключенным к

питанию переменного тока) во время использования VIRTUAL DJ LE.

!

Помните, что проблемы с функциональностью VIRTUAL DJ LE могут воз-

никать в зависимости от другого программного обеспечения, запущенного

на компьютере.

 Установка програмного обеспечения VIRTUAL

DJ LE

!

Меры предосторожности, когда поставляемое программное

обеспечение включает среду Интернет

Требуется наличие отдельного контракта с провайдером и

оплата ему за предоставляемые услуги Интернет.

!

Дизайн экрана инсталлятора может отличаться в зависи-

мости от версии VIRTUAL DJ LE, но процедура управления

одинаковая.

 Процедура установки (Windows)

1 Вставьте поставляемый CD-ROM в CD дисковод

компьютера.
2 При отображении меню CD-ROM выберите

[Установка VIRTUAL DJ LE(DDJ-WeGO)], затем

щелкните [Запустить].

Запускается инсталлятор VIRTUAL DJ LE.

3 Как только запускается инсталлятор VIRTUAL DJ

LE, щелкните по [Next].

—

Для возврата к предыдущему экрану: щелкните по [Back].

6

Ru

—

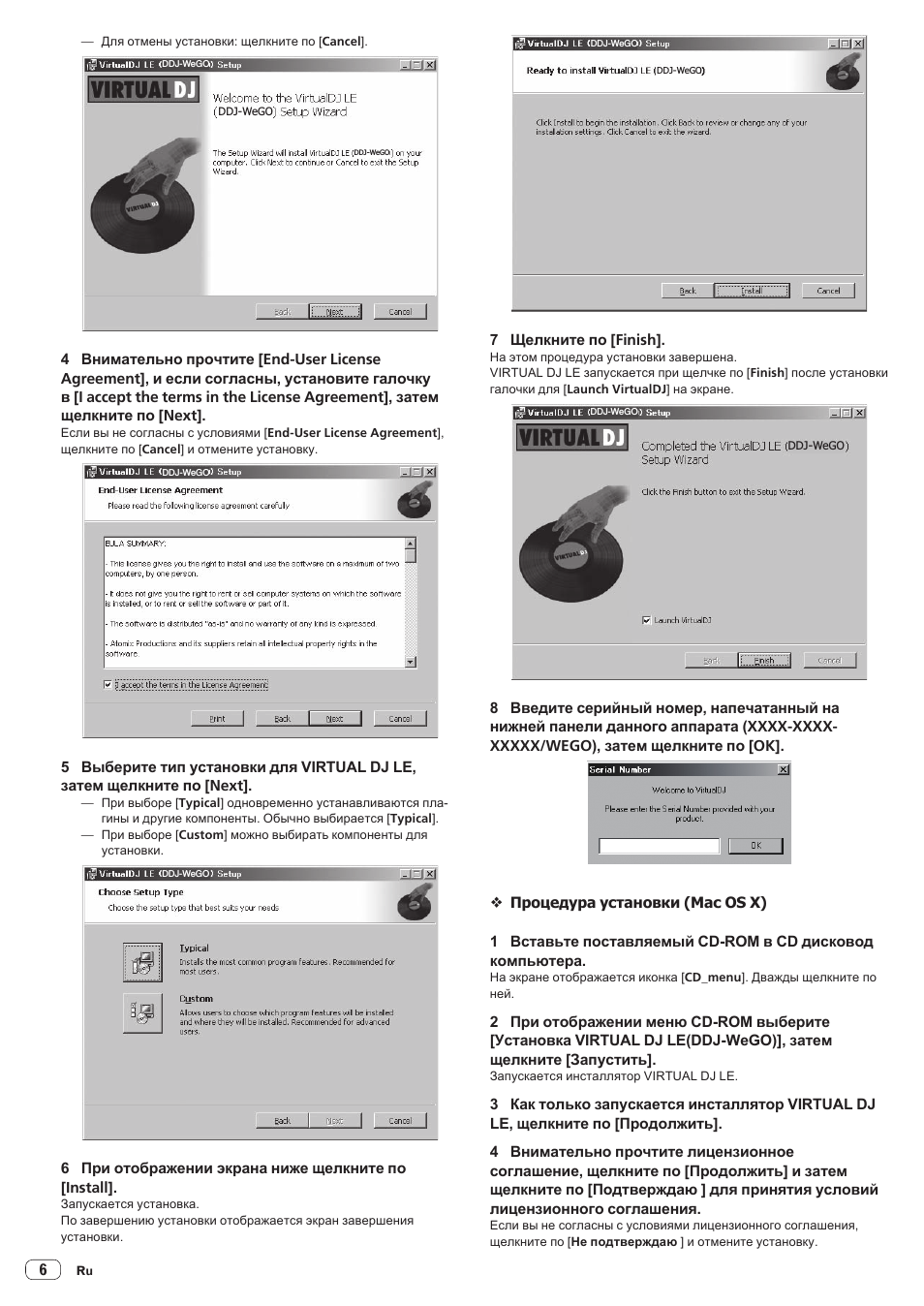

Для отмены установки: щелкните по [Cancel].

''-:H*2

''-:H*2

DDJ-WeGO

4 Внимательно прочтите [End-User License

Agreement

], и если согласны, установите галочку

в [I accept the terms in the License Agreement], затем

щелкните по [Next].

Если вы не согласны с условиями [End-User License Agreement],

щелкните по [Cancel] и отмените установку.

DDJ-WeGO

5 Выберите тип установки для VIRTUAL DJ LE,

затем щелкните по [Next].

—

При выборе [Typical] одновременно устанавливаются пла-

гины и другие компоненты. Обычно выбирается [Typical].

—

При выборе [Custom] можно выбирать компоненты для

установки.

DDJ-WeGO

6 При отображении экрана ниже щелкните по

[Install].

Запускается установка.

По завершению установки отображается экран завершения

установки.

''-:H*2

DDJ-WeGO

7 Щелкните по [Finish].

На этом процедура установки завершена.

VIRTUAL DJ LE запускается при щелчке по [Finish] после установки

галочки для [Launch VirtualDJ] на экране.

DDJ-WeGO

''-:H*2

8 Введите серийный номер, напечатанный на

нижней панели данного аппарата (XXXX-XXXX-

XXXXX/WEGO

), затем щелкните по [OK].

 Процедура установки (Mac OS X)

1 Вставьте поставляемый CD-ROM в CD дисковод

компьютера.

На экране отображается иконка [CD_menu]. Дважды щелкните по

ней.

2 При отображении меню CD-ROM выберите

[Установка VIRTUAL DJ LE(DDJ-WeGO)], затем

щелкните [Запустить].

Запускается инсталлятор VIRTUAL DJ LE.

3 Как только запускается инсталлятор VIRTUAL DJ

LE, щелкните по [Продолжить].
4 Внимательно прочтите лицензионное

соглашение, щелкните по [Продолжить] и затем

щелкните по [Подтверждаю ] для принятия условий

лицензионного соглашения.

Если вы не согласны с условиями лицензионного соглашения,

щелкните по [

Не подтверждаю ] и отмените установку.

7

Ru

Пер

ед

нач
ало
м

р

аб

от

ы

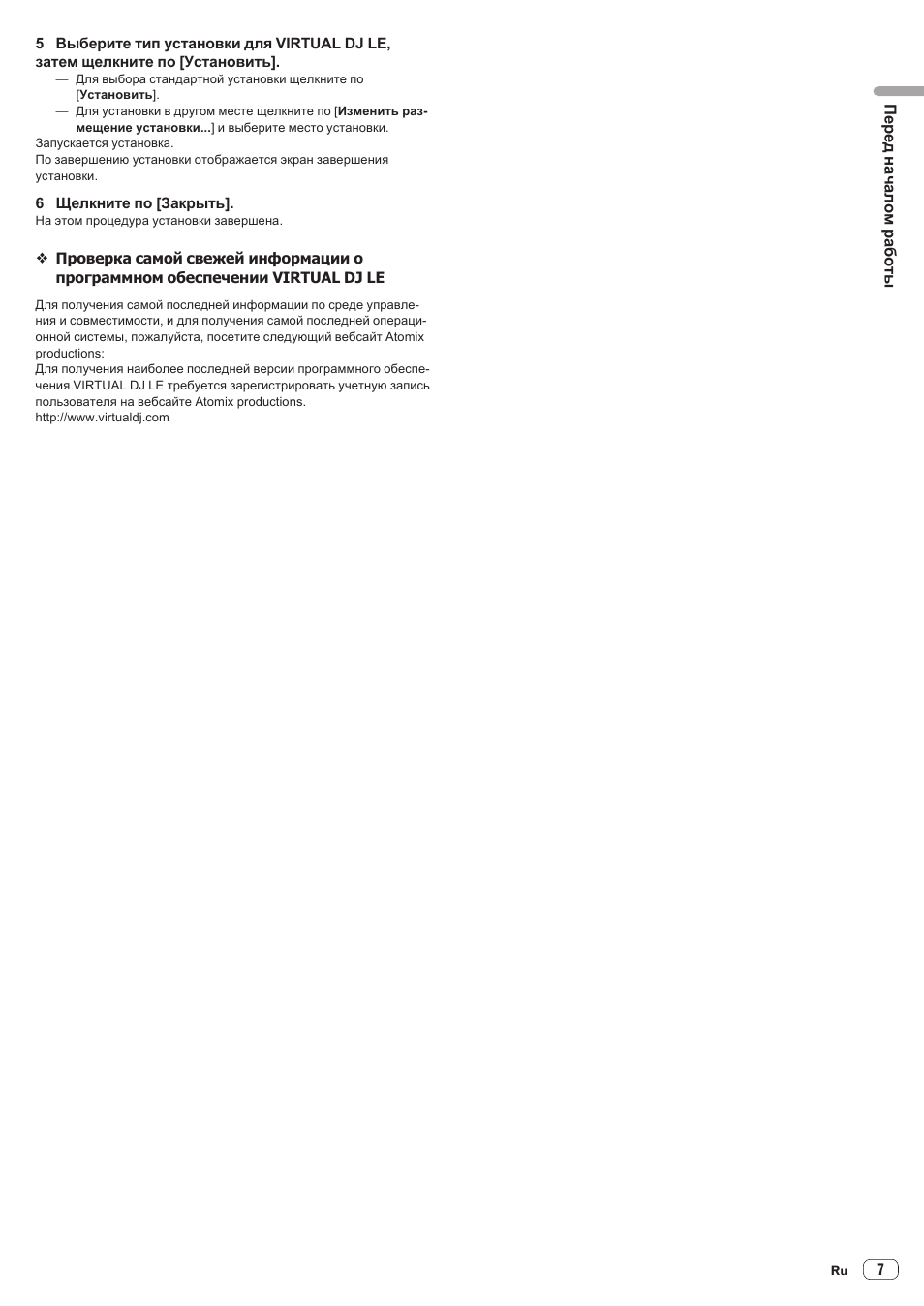

5 Выберите тип установки для VIRTUAL DJ LE,

затем щелкните по [Установить].

—

Для выбора стандартной установки щелкните по

[

Установить].

—

Для установки в другом месте щелкните по [

Изменить раз-

мещение установки...] и выберите место установки.

Запускается установка.

По завершению установки отображается экран завершения

установки.

6 Щелкните по [Закрыть].

На этом процедура установки завершена.

 Проверка самой свежей информации о

программном обеспечении VIRTUAL DJ LE

Для получения самой последней информации по среде управле-

ния и совместимости, и для получения самой последней операци-

онной системы, пожалуйста, посетите следующий вебсайт Atomix

productions:

Для получения наиболее последней версии программного обеспе-

чения VIRTUAL DJ LE требуется зарегистрировать учетную запись

пользователя на вебсайте Atomix productions.

http://www.virtualdj.com

8

Ru

Подключения

При подключении оборудования и изменении подключений питание должно быть отключенным.

Используйте USB кабель, поставляемый с данным изделием.

Смотрите инструкции по эксплуатации к подключаемому компоненту.

Питание на данный аппарат подается через питание шины USB. Аппарат можно использовать, просто подключив его к компьютеру через

USB кабель.

!

Подключите данный аппарат и компьютер напрямую через поставляемый USB кабель.

!

Подключите компьютер, к которому подключен данный аппарат к источнику переменного тока.

!

Концентратор USB не может использоваться.

!

В случая, указанных ниже, питание может быть недостаточным и данный аппарат может не срабатывать от питания шины USB.

—

Когда мощность питания шины USB от компьютера недостаточна.

—

Когда к компьютеру подключены другие устройства USB.

—

Когда подключены наушники с импедансом ниже 32 W.

—

Когда наушники подключены одновременно к стереофоническому гнезду наушников и к стереофоническому гнезду мини-джек

наушников.

—

Когда монофоническое гнездо подключено к терминалу [PHONES].

Подключение входных/выходных терминалов

Для аудиовыхода

Компоненты, усилители,

активные громкоговорители, др.

Компьютер

Программное

обеспечение DJ

Для аудиовхода

Микрофон

Для проверки

выходного звучания

Наушники

R    

L

MIC MASTER OU

T

ON OFF PHONES

R L

USB

R

L

К наушникам

Кабель наушников

USB кабель

К терминалу USB

К аудиовходным

терминалам

Аудиокабель

Кабель микрофона

К микрофону

R

L

Аудиовход

4

1 2

5

3

6

1

Терминал USB

Подключите к компьютеру.

!

Подключите данный аппарат и компьютер напрямую через

поставляемый USB кабель.

!

Концентратор USB не может использоваться.

2

Переключатель ON/OFF

Включение и отключение питания данного аппарата.

3

Терминалы PHONES

Подключите сюда наушники.

Можно использовать стереофонические штекеры (Ø 6,3 мм) и

стереофонические штекеры мини-джек (Ø 3,5 мм).

!

Подключите наушники с импедансом 32 W или выше.

Наушники с импедансом ниже 32 W не поддерживаются.

!

Не подключайте наушники одновременно к стереофони-

ческому гнезду наушников и к стереофоническому гнезду

мини-джек наушников.

4

Гнездо MIC

Сюда подключается микрофон.

!

Можно отрегулировать только уровень громкости звучания

микрофона.

5

Слот замка Кенсингтона

6

Терминалы MASTER OUT

Подключите сюда активные громкогорители, др.

9

Ru

Назв

ани
я

дет

алей

и

функц

ии

Названия деталей и функции

1 Браузер

1 Браузер

A

B

3 Микшер

3 Микшер

2 Дека

2 Дека

2 Дека

2 Дека

3 Микшер

3 Микшер

p

1

2

2

d

k

c

4

3 h

h

f

9

a

b

8

6

5

d

6

5

l

g

i

c

4

3

f

j

g

m

m

q

n

o

7

7

9

a

b

8

e

1 Браузер

1

Поворотный селектор

!

Вращайте:

Курсор перемещается в раздел A рисунка выше.

!

[SHIFT] + вращайте:

Курсор перемещается в раздел B рисунка выше.

!

[SHIFT] + нажмите:

Открываются и закрываются папки в разделе B рисунка

вышы.

*

Если отображается панель, кроме панели [BROWSE],

вращая поворотный селектор, отобразите панель

[BROWSE].

2

Кнопка LOAD

Загружает дорожку, выбранную курсором в каждой деке.

10

Ru

2 Дека

3

Кнопка f

Используйте для воспроизведения/паузы дорожек.

4

Кнопка CUE

!

Нажмите:

Устанавливает точку метки или передвигает точку метки.

!

[SHIFT] + нажмите:

Место воспроизведения переходит на начало дорожки.

5

Кнопка SYNC (MASTER)

!

Нажмите:

Синхронизирует с темпом основной деки.

!

[SHIFT] + нажмите:

Устанавливает основную деку для синхронизации.

6

Ползунок TEMPO

Регулирует скорость воспроизведения.

7

Кнопка CTRL A

!

Нажмите:

Включает и отключает управление кнопками.

!

[SHIFT] + нажмите:

Одновременно отключает управление кнопками, фильтр и

эффекты от 1 до 3.

8

Кнопка CTRL B

!

Нажмите:

Включает и отключает фильтр.

!

[SHIFT] + нажмите:

Одновременно отключает управление кнопками, фильтр и

эффекты от 1 до 3.

9

Кнопка FX1

!

Нажмите:

Включает и отключает эффект 1.

!

[SHIFT] + нажмите:

Переключает типы эффектов FX1.

a

Кнопка FX2

!

Нажмите:

Включает и отключает эффект 2.

!

[SHIFT] + нажмите:

Переключает типы эффектов FX2.

b

Кнопка FX3

!

Нажмите:

Включает и отключает эффект 3.

!

[SHIFT] + нажмите:

Переключает типы эффектов FX3.

c

Ручка AUTO LOOP(MOVE GRID)

!

Вращайте:

Изменяет продолжительность петли для воспроизведения.

!

Нажмите:

Включает и отключает воспроизведение петли.

!

[SHIFT] + вращайте:

Передвигает позицию сетки ударов.

*

Данная функция может использоваться после апгрейда

до VIRTUAL DJ PRO.

!

[SHIFT] + нажмите:

Устанавливает точки входа и выхода для ручной петли.

Включает и отключает воспроизведение ручной петли.

d

Кнопка DECK

Переключает управляемую деку.

e

Кнопка SHIFT

При нажатии другой кнопки, пока нажата кнопка [SHIFT], будет

вызвана другая функция.

f

Кнопка SAMPLER

!

Нажмите:

Включает и отключает режим сэмплера.

g

Кнопка HOT CUE (DELETE)/SAMPLER

!

Нажмите:

При отключенном режиме сэмплера устанавливает или

вызывает точку метки быстрого доступа.

При включенном режиме сэмлера воспроизводит/при-

останавливает воспроизведение дискретизированного

звучания.

!

[SHIFT] + нажмите:

При отключенном режиме сэмплера отменяет метку

быстрого доуступа, установленную для нажатой кнопки.

При включенном режиме сэмплера, если воспроизводится

дискретизированное звучание, то происходит возврат на

начало дискретизированного звучания и воспроизведение

продолжается с начальной точки.

h

Поворотный переключатель



При отключенном режиме JOG FX

—

Воспроизведение со скрэтчем

При вращении с одновременным касанием металличе-

ской части поверх поворотного переключателя, звучание

воспроизводится в соответствии с направлением и ско-

ростью вращения поворотного переключателя.

—

Изменение высоты тона

Скорость воспроизведения можно регулировать, вращая

внешнюю часть поворотного переключателя во время

воспроизведения.

—

Ручной поиск

При вращении поворотного переключателя с нажатием

кнопки [SHIFT] во время воспроизведения происходит

быстрая прокрутка вперед/быстрая прокрутка назад для

дорожки.



При включенном режиме JOG FX

—

Ручка JOG FX

Параметры эффектов можно отрегулировать путем

вращения поворотного переключателя.

Подробнее, смотрите

Типы режимов JOG FX (

r

E)

на

стр. 15.

Не размещайте любые предметы или применяйте излишнюю

силу к верхней части поворотного переключателя. Также пом-

ните, что при попадании напитков или других жидкостей в данное

изделие, это может привести к поломке.

3 Микшер

i

Ручка MIC VOL

Регулировка уровня звучания, поступающего на терминал

[MIC].

j

Ручка MASTER VOL

Регулирует уровень звучания, выводимого от основного

канала.

!

Выполненная здесь регулировка не влияет на ручку

[MASTER] на экране компьютера.

k

Ручка HEADPHONES MIX

Регулирует баланс контрольного уровня громкости между
звучанием деки, для которой нажата кнопка [

], и основным

звучанием.

!

Звучание сэмплера выводится вне зависимости от позиции

ручки [HEADPHONES MIX].

l

Ручка HEADPHONES VOL

Регулирует уровень звучания, выводящийся от терминала

[PHONES].
