Русский, Эмуляция hp (pcl). наборы символов и шрифты Page 21
Руководство пользователя
21
Русский

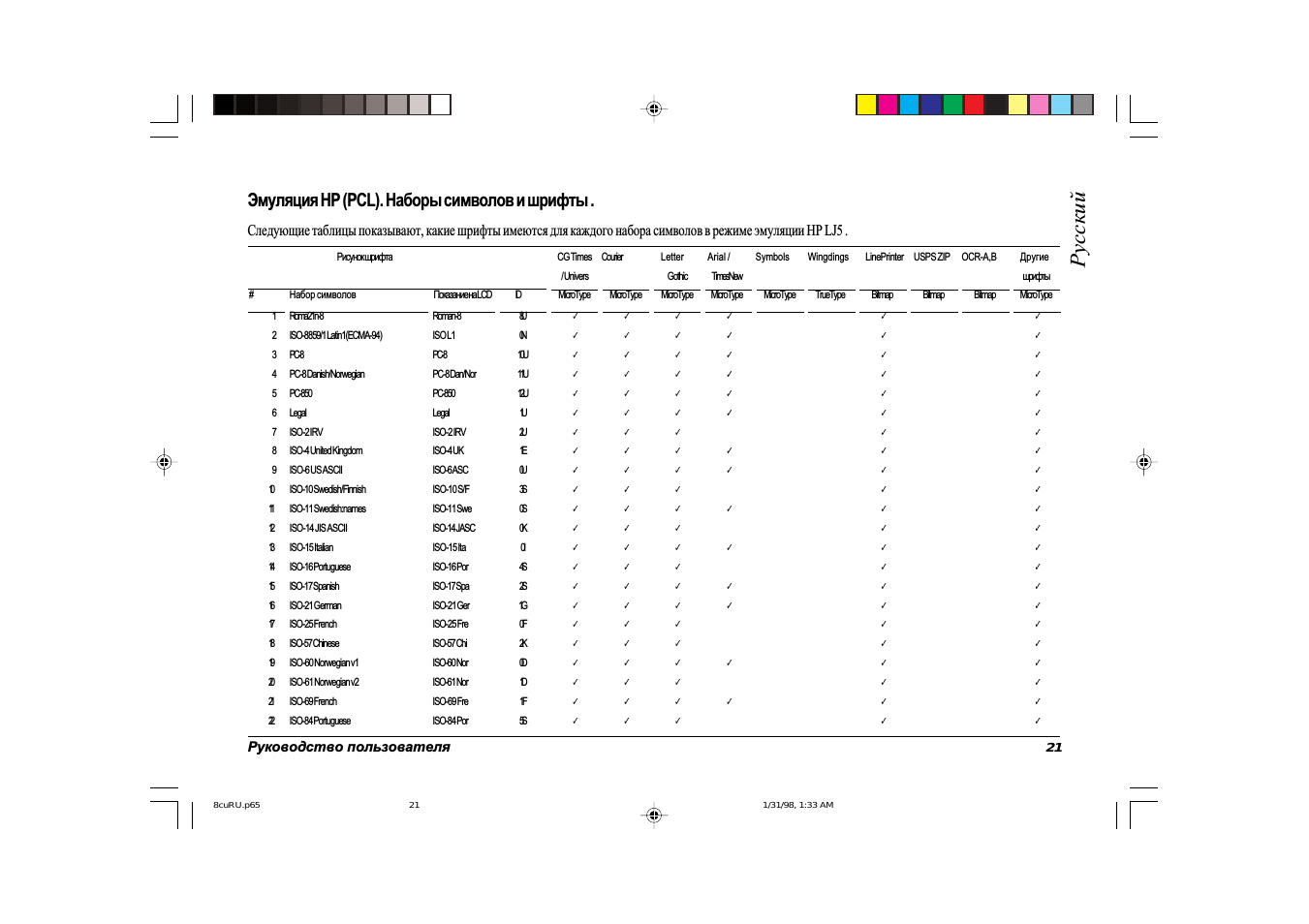

Эмуляция HP (PCL). Наборы символов и шрифты .
Следующие таблицы показывают, какие шрифты имеются для каждого набора символов в режиме эмуляции HP LJ5 .
1
10
Roma21n-8
Roman-8
8U
10U
1U
0I
4S
1G
0F
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
Рисунок шрифта
CG Times Courier
Letter Arial / Symbols Wingdings
LinePrinter USPS ZIP OCR-A,B Другие
/ Univers
Gothic
TimesNew
шрифты
# Набор символов
Показание на LCD
ID
MicroType
MicroType
MicroType
MicroType
MicroType
TrueType
Bitmap
Bitmap
Bitmap
MicroType
8cuRU.p65
1/31/98, 1:33 AM
21
22
OKIPAGE 8c

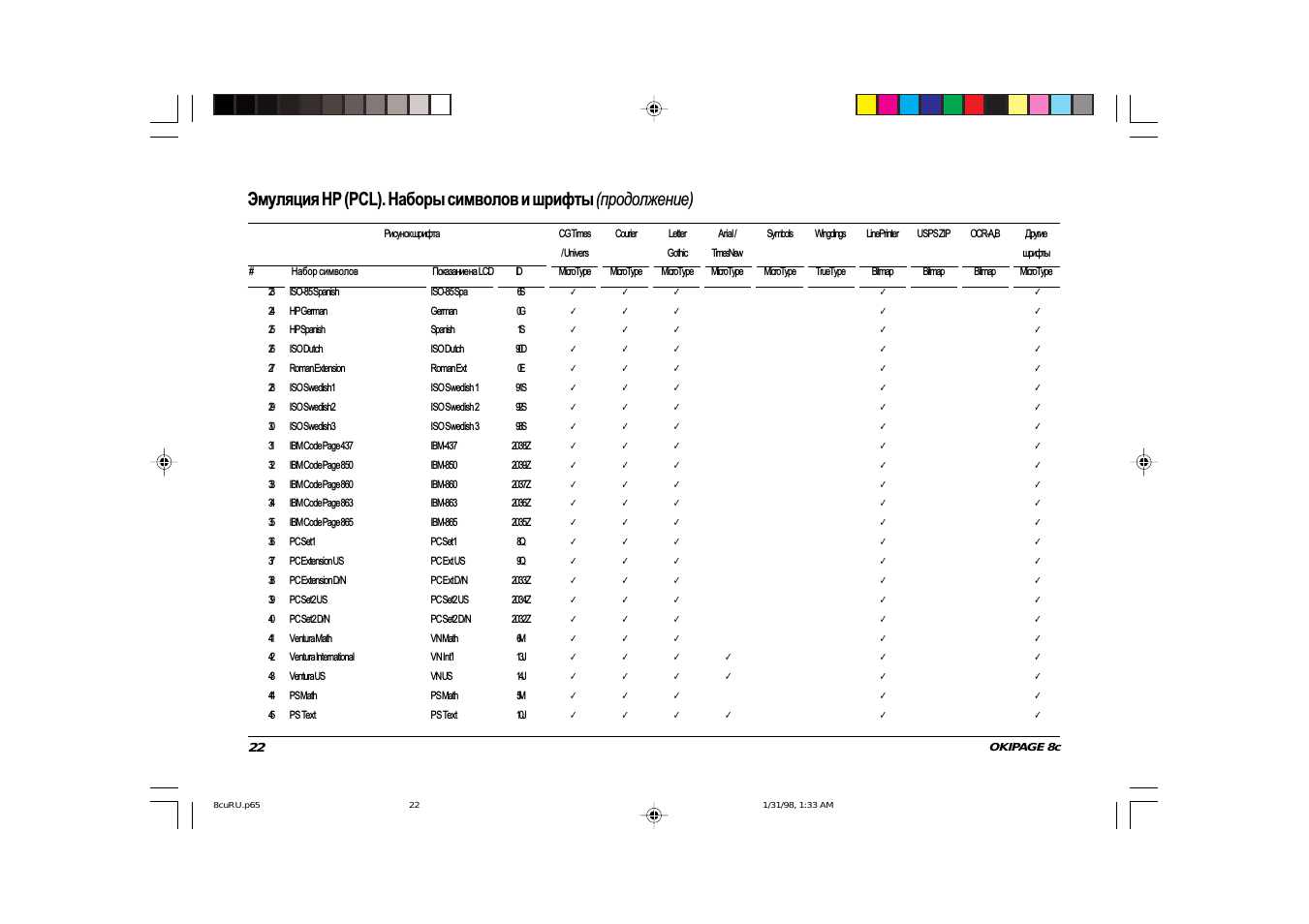

Эмуляция HP (PCL). Наборы символов и шрифты (продолжение)
Рисунок шрифта
CG Times
Courier
Letter
Arial /
Symbols
Wingdings
LinePrinter
USPS ZIP
OCR-A,B
Другие
/ Univers
Gothic
TimesNew
шрифты
# Набор символов
Показание на LCD
ID
MicroType
MicroType
MicroType
MicroType
MicroType
TrueType
Bitmap
Bitmap
Bitmap
MicroType
23
ISO-85 Spanish
ISO-85 Spa
6S
0G
1S
90D
0E
91S
2038Z
8Q
2033Z
6M
13J
5M
10J
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
8cuRU.p65
1/31/98, 1:33 AM
22
Руководство пользователя
23
Русский

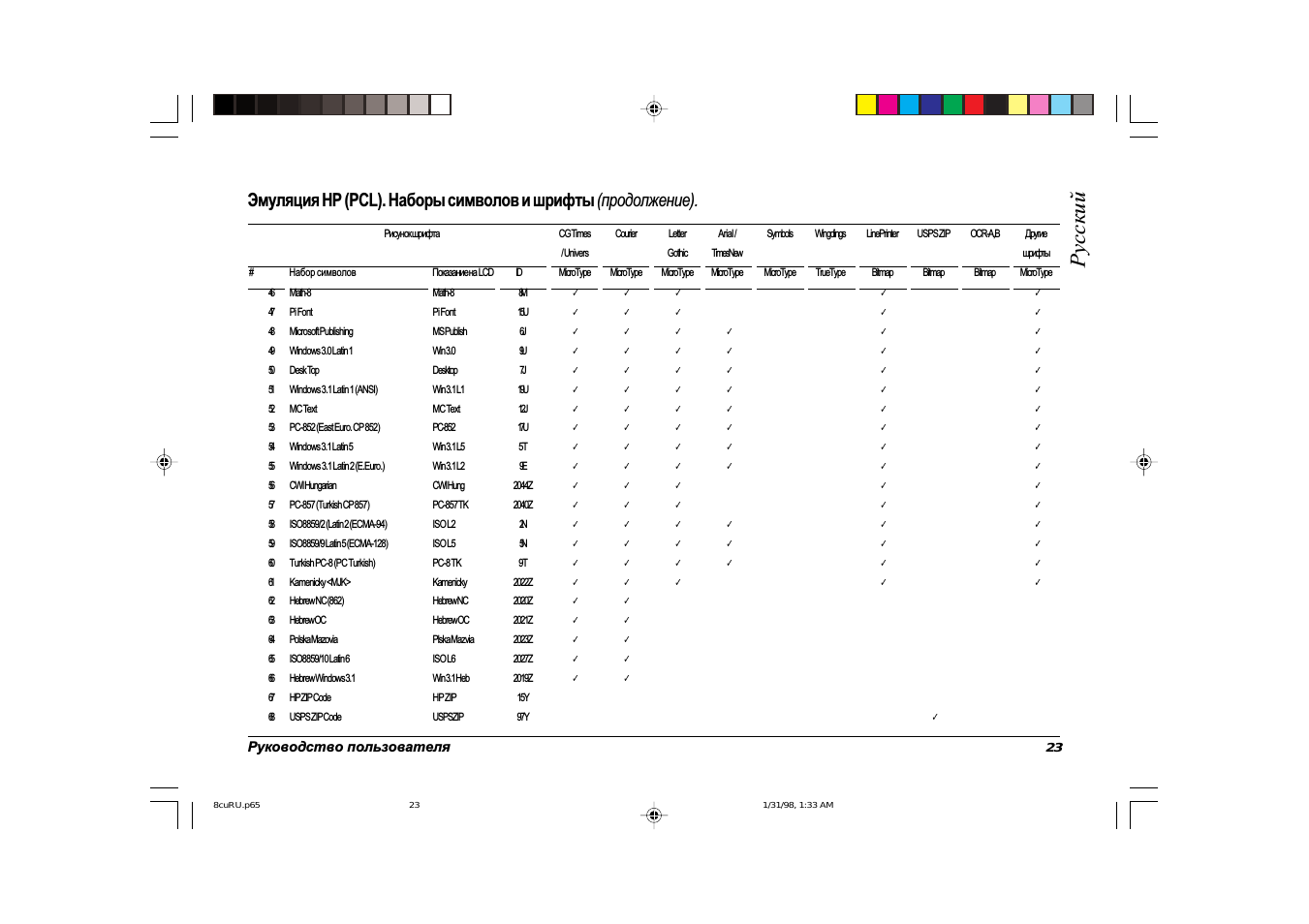

Эмуляция HP (PCL). Наборы символов и шрифты (продолжение).
Рисунок шрифта
CG Times
Courier
Letter
Arial /
Symbols
Wingdings
LinePrinter
USPS ZIP
OCR-A,B
Другие
/ Univers
Gothic
TimesNew
шрифты
# Набор символов
Показание на LCD
ID
MicroType
MicroType
MicroType
MicroType
MicroType
TrueType
Bitmap
Bitmap
Bitmap
MicroType
46
Math-8
Math-8
8M
15U
6J
19U
12J
17U
5T
9E
2044Z
2N
9T
2022Z
15Y
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
8cuRU.p65
1/31/98, 1:33 AM
23
24
OKIPAGE 8c

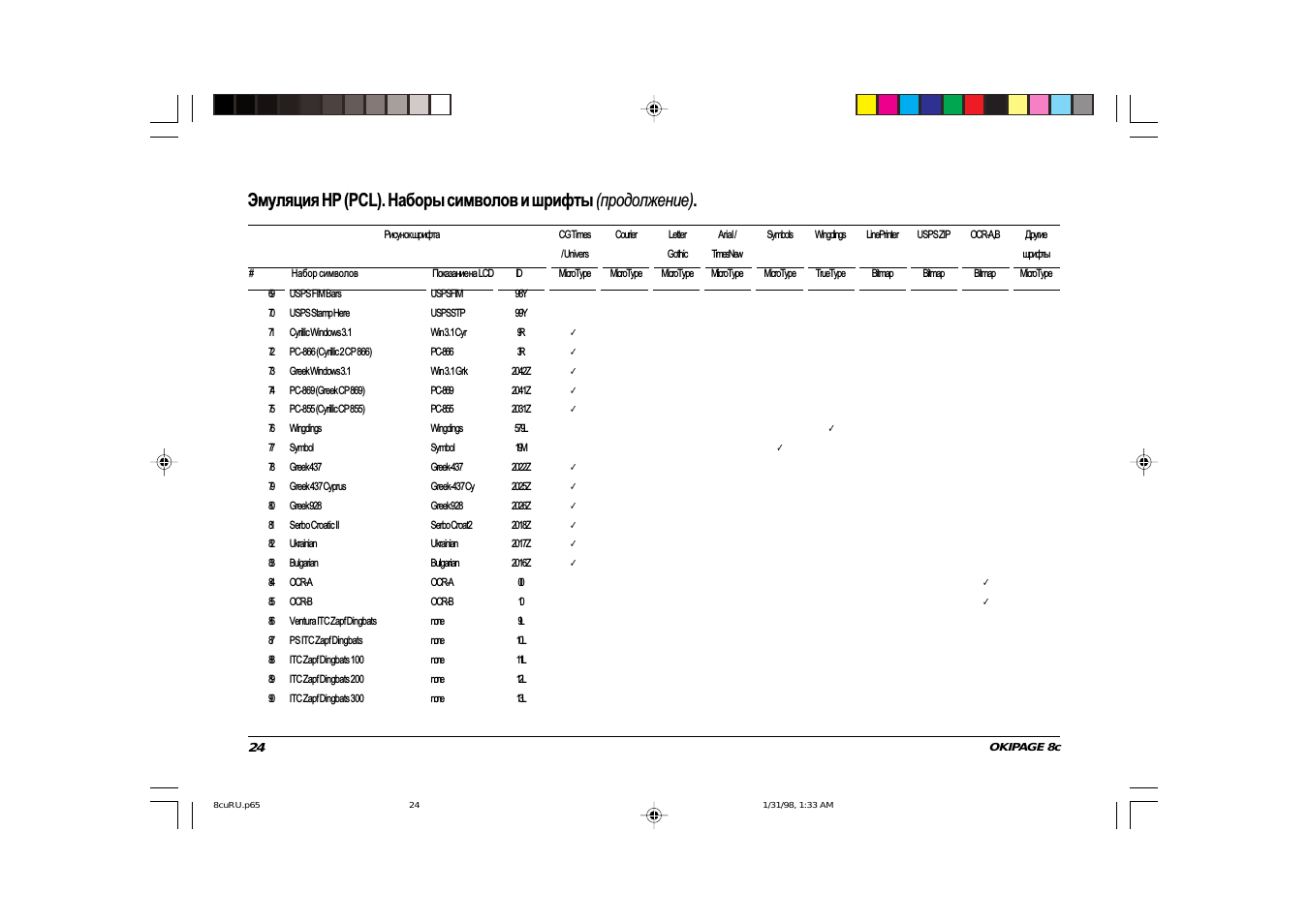

Эмуляция HP (PCL). Наборы символов и шрифты (продолжение).
Рисунок шрифта
CG Times
Courier
Letter
Arial /
Symbols
Wingdings
LinePrinter
USPS ZIP
OCR-A,B
Другие
/ Univers
Gothic
TimesNew
шрифты
# Набор символов
Показание на LCD
ID
MicroType
MicroType
MicroType
MicroType
MicroType
TrueType
Bitmap
Bitmap
Bitmap
MicroType
69
USPS FIM Bars
USPSFIM
98Y
9R
2042Z
579L
19M
2022Z
00
10L
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
8cuRU.p65
1/31/98, 1:33 AM
24
Русский бумага и другие печатные носители, Действия при застревании бумаги Page 25
Руководство пользователя
25
Русский

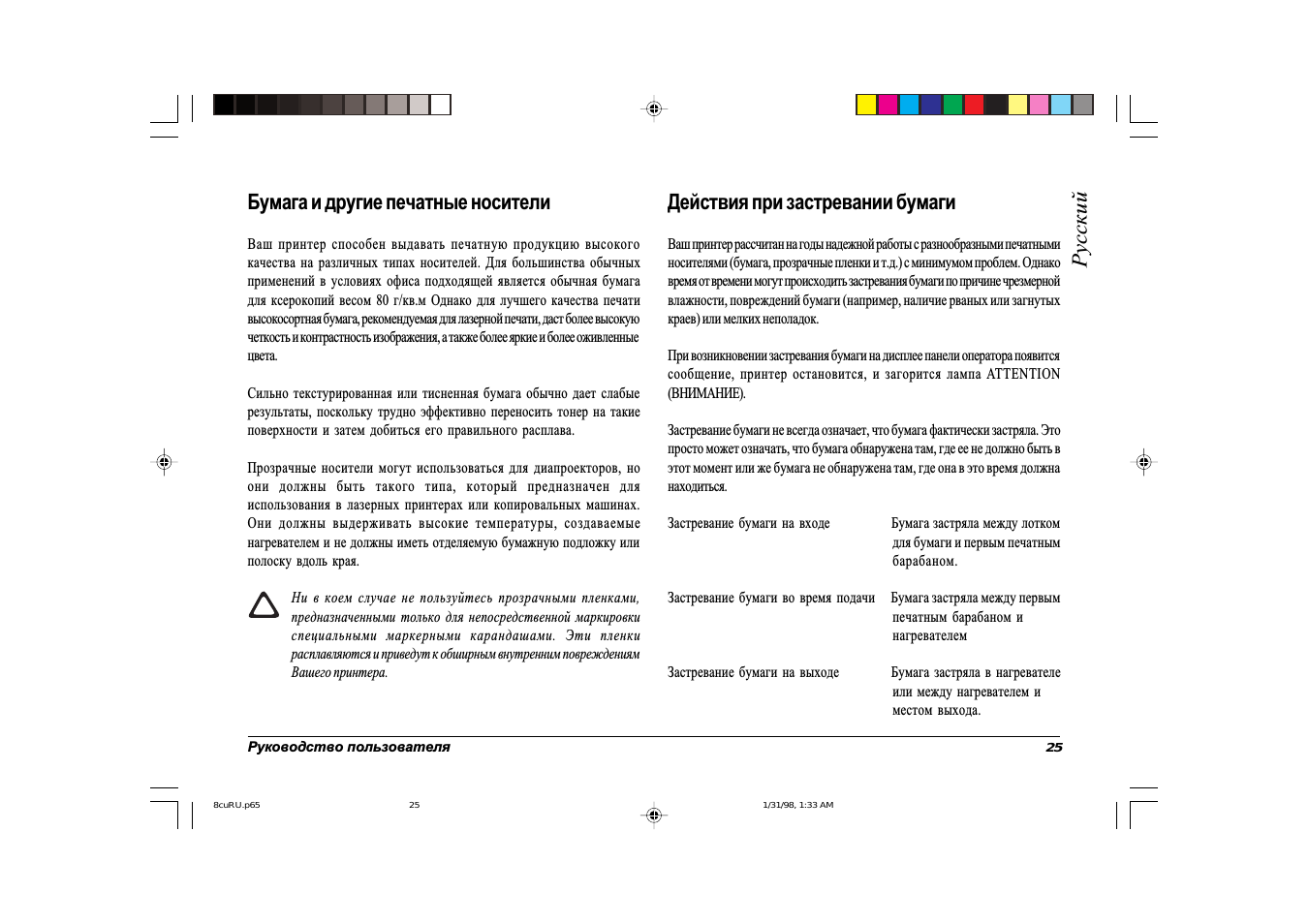

Бумага и другие печатные носители
Ваш принтер способен выдавать печатную продукцию высокого
качества на различных типах носителей. Для большинства обычных
применений в условиях офиса подходящей является обычная бумага
для ксерокопий весом 80 г/кв.м Однако для лучшего качества печати
высокосортная бумага, рекомендуемая для лазерной печати, даст более высокую
четкость и контрастность изображения, а также более яркие и более оживленные
цвета.
Сильно текстурированная или тисненная бумага обычно дает слабые
результаты, поскольку трудно эффективно переносить тонер на такие
поверхности и затем добиться его правильного расплава.
Прозрачные носители могут использоваться для диапроекторов, но
они должны быть такого типа, который предназначен для
использования в лазерных принтерах или копировальных машинах.
Они должны выдерживать высокие температуры, создаваемые
нагревателем и не должны иметь отделяемую бумажную подложку или
полоску вдоль края.
Ни в коем случае не пользуйтесь прозрачными пленками,
предназначенными только для непосредственной маркировки
специальными маркерными карандашами. Эти пленки
расплавляются и приведут к обширным внутренним повреждениям
Вашего принтера.
Действия при застревании бумаги
Ваш принтер рассчитан на годы надежной работы с разнообразными печатными
носителями (бумага, прозрачные пленки и т.д.) с минимумом проблем. Однако
время от времени могут происходить застревания бумаги по причине чрезмерной
влажности, повреждений бумаги (например, наличие рваных или загнутых
краев) или мелких неполадок.
При возникновении застревания бумаги на дисплее панели оператора появится
сообщение, принтер остановится, и загорится лампа ATTENTION
(ВНИМАНИЕ).
Застревание бумаги не всегда означает, что бумага фактически застряла. Это
просто может означать, что бумага обнаружена там, где ее не должно быть в
этот момент или же бумага не обнаружена там, где она в это время должна
находиться.
Застревание бумаги на входе
Бумага застряла между лотком
для бумаги и первым печатным
барабаном.
Застревание бумаги во время подачи Бумага застряла между первым
печатным барабаном и
нагревателем
Застревание бумаги на выходе
Бумага застряла в нагревателе
или между нагревателем и
местом выхода.
8cuRU.p65
1/31/98, 1:33 AM
25
c Стандартный маршрут прохождения бумаги На этом рисунке ... Page 26
26
OKIPAGE 8c

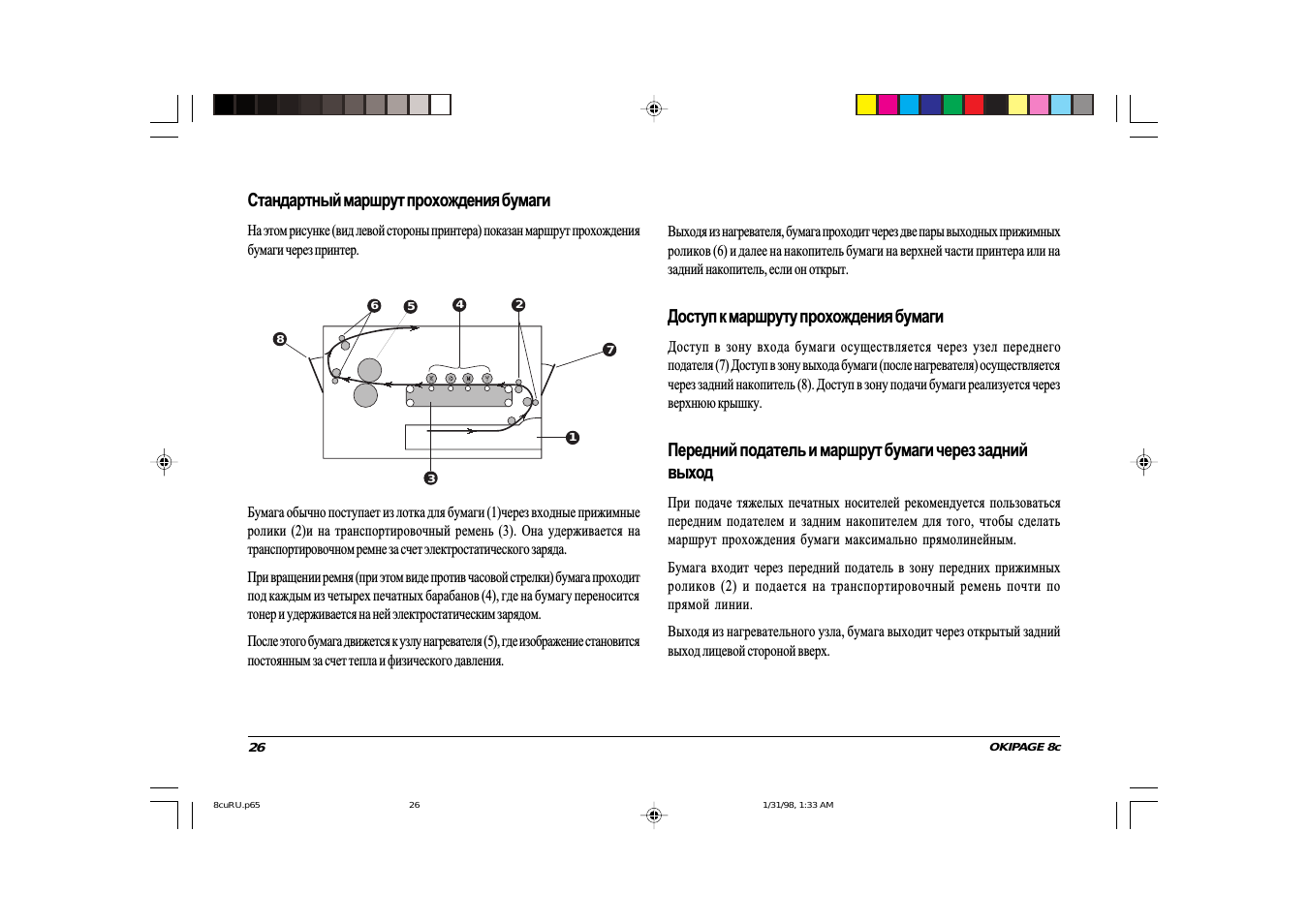

Стандартный маршрут прохождения бумаги
На этом рисунке (вид левой стороны принтера) показан маршрут прохождения
бумаги через принтер.
Бумага обычно поступает из лотка для бумаги (1)через входные прижимные
ролики (2)и на транспортировочный ремень (3). Она удерживается на
транспортировочном ремне за счет электростатического заряда.
под каждым из четырех печатных барабанов (4), где на бумагу переносится
тонер и удерживается на ней электростатическим зарядом.
постоянным за счет тепла и физического давления.
1
2
3
4
5
6
7
8
Выходя из нагревателя, бумага проходит через две пары выходных прижимных
роликов (6) и далее на накопитель бумаги на верхней части принтера или на
задний накопитель, если он открыт.
Доступ к маршруту прохождения бумаги
Доступ в зону входа бумаги осуществляется через узел переднего
подателя (7) Доступ в зону выхода бумаги (после нагревателя) осуществляется
через задний накопитель (8). Доступ в зону подачи бумаги реализуется через
верхнюю крышку.
Передний податель и маршрут бумаги через задний
выход
При подаче тяжелых печатных носителей рекомендуется пользоваться
передним подателем и задним накопителем для того, чтобы сделать
маршрут прохождения бумаги максимально прямолинейным.
роликов (2) и подается на транспортировочный ремень почти по
прямой линии.
выход лицевой стороной вверх.
8cuRU.p65
1/31/98, 1:33 AM
26
Руководство пользователя
27
Русский

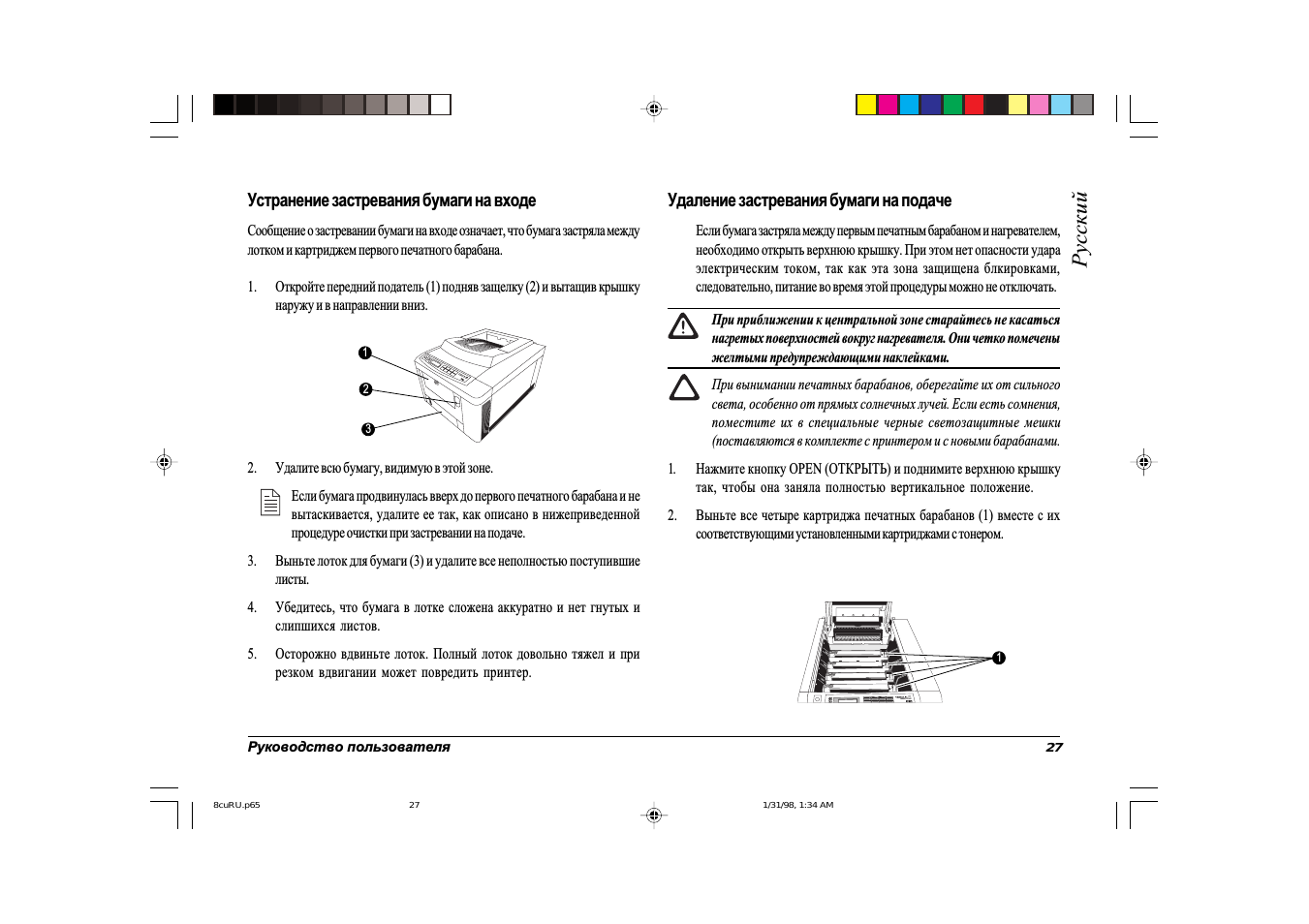

Устранение застревания бумаги на входе
Сообщение о застревании бумаги на входе означает, что бумага застряла между
лотком и картриджем первого печатного барабана.
1. Откройте передний податель (1) подняв защелку (2) и вытащив крышку
наружу и в направлении вниз.
2. Удалите всю бумагу, видимую в этой зоне.
Если бумага продвинулась вверх до первого печатного барабана и не
вытаскивается, удалите ее так, как описано в нижеприведенной
процедуре очистки при застревании на подаче.
3. Выньте лоток для бумаги (3) и удалите все неполностью поступившие
листы.
4. Убедитесь, что бумага в лотке сложена аккуратно и нет гнутых и
слипшихся листов.
5. Осторожно вдвиньте лоток. Полный лоток довольно тяжел и при
резком вдвигании может повредить принтер.
Удаление застревания бумаги на подаче
Если бумага застряла между первым печатным барабаном и нагревателем,
необходимо открыть верхнюю крышку. При этом нет опасности удара
электрическим током, так как эта зона защищена блкировками,
следовательно, питание во время этой процедуры можно не отключать.
При приближении к центральной зоне старайтесь не касаться
нагретых поверхностей вокруг нагревателя. Они четко помечены
желтыми предупреждающими наклейками.
света, особенно от прямых солнечных лучей. Если есть сомнения,
поместите их в специальные черные светозащитные мешки
(поставляются в комплекте с принтером и с новыми барабанами.
1. Нажмите кнопку OPEN (ОТКРЫТЬ) и поднимите верхнюю крышку
так, чтобы она заняла полностью вертикальное положение.
2. Выньте все четыре картриджа печатных барабанов (1) вместе с их
соответствующими установленными картриджами с тонером.
1
2
3
1
8cuRU.p65
1/31/98, 1:34 AM
27
c Положите картриджи барабанов туда, где они не могут быть п... Page 28
28
OKIPAGE 8c

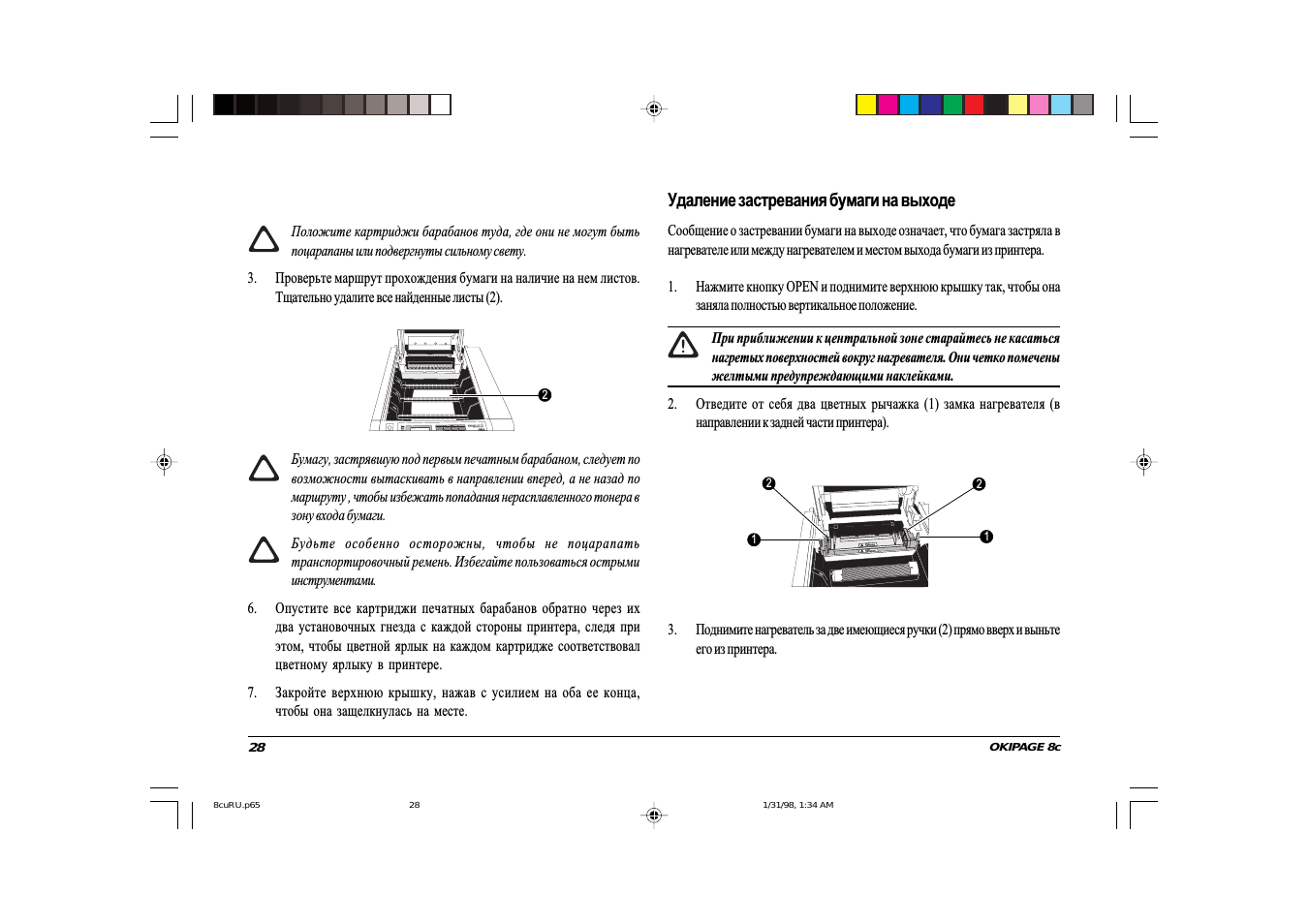

Положите картриджи барабанов туда, где они не могут быть
поцарапаны или подвергнуты сильному свету.
3. Проверьте маршрут прохождения бумаги на наличие на нем листов.
Тщательно удалите все найденные листы (2).
Бумагу, застрявшую под первым печатным барабаном, следует по
возможности вытаскивать в направлении вперед, а не назад по
маршруту , чтобы избежать попадания нерасплавленного тонера в
зону входа бумаги.
транспортировочный ремень. Избегайте пользоваться острыми
инструментами.
6. Опустите все картриджи печатных барабанов обратно через их
два установочных гнезда с каждой стороны принтера, следя при
этом, чтобы цветной ярлык на каждом картридже соответствовал
цветному ярлыку в принтере.
7. Закройте верхнюю крышку, нажав с усилием на оба ее конца,
чтобы она защелкнулась на месте.
Удаление застревания бумаги на выходе
Сообщение о застревании бумаги на выходе означает, что бумага застряла в
нагревателе или между нагревателем и местом выхода бумаги из принтера.
1. Нажмите кнопку OPEN и поднимите верхнюю крышку так, чтобы она
заняла полностью вертикальное положение.
При приближении к центральной зоне старайтесь не касаться
нагретых поверхностей вокруг нагревателя. Они четко помечены
желтыми предупреждающими наклейками.
2. Отведите от себя два цветных рычажка (1) замка нагревателя (в
направлении к задней части принтера).
2
1
2
2
1
3. Поднимите нагреватель за две имеющиеся ручки (2) прямо вверх и выньте
его из принтера.
8cuRU.p65
1/31/98, 1:34 AM
28
Руководство пользователя
29
Русский
4
3

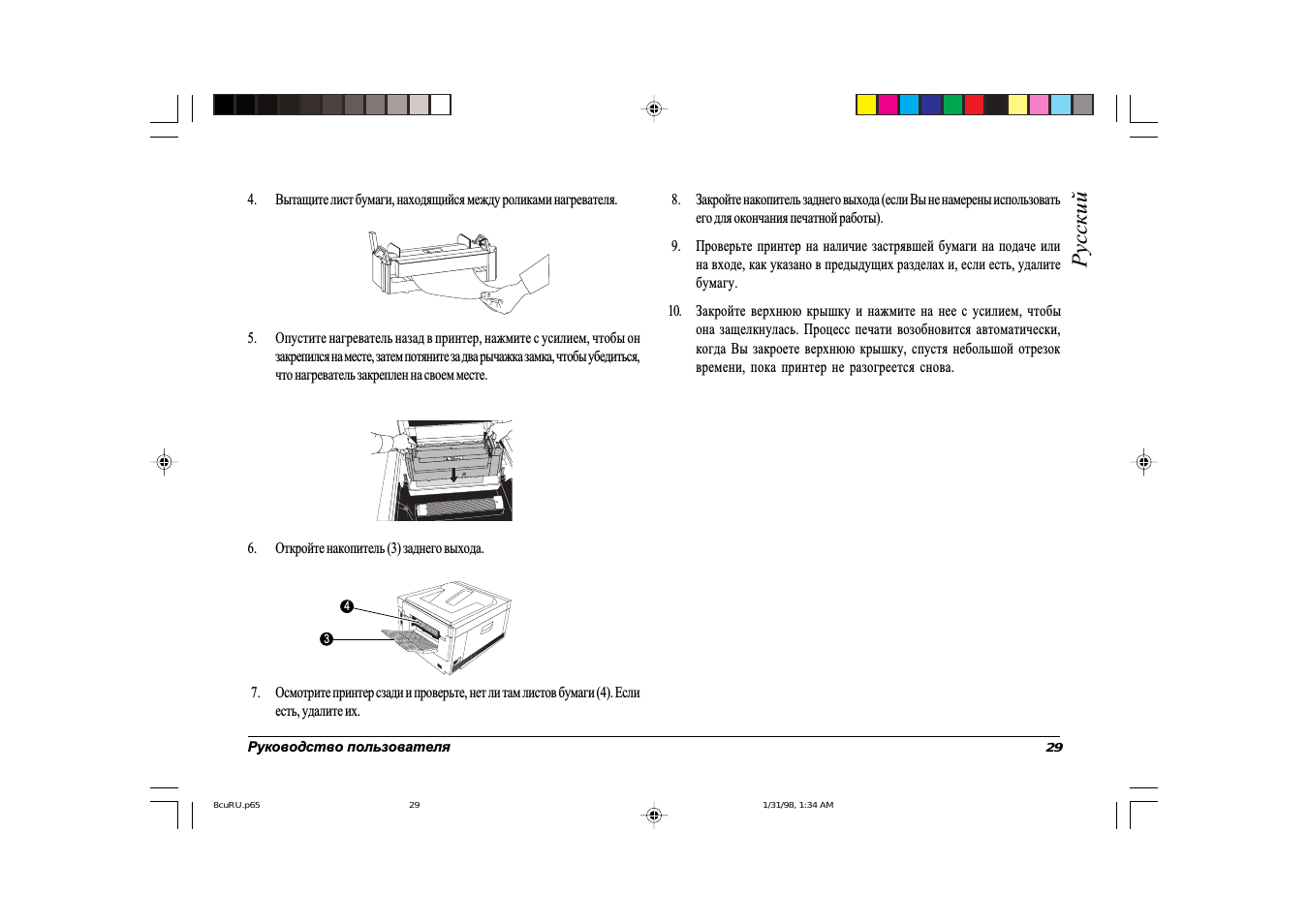

4. Вытащите лист бумаги, находящийся между роликами нагревателя.
5. Опустите нагреватель назад в принтер, нажмите с усилием, чтобы он
закрепился на месте, затем потяните за два рычажка замка, чтобы убедиться,
что нагреватель закреплен на своем месте.
6. Откройте накопитель (3) заднего выхода.
7. Осмотрите принтер сзади и проверьте, нет ли там листов бумаги (4). Если
есть, удалите их.
8. Закройте накопитель заднего выхода (если Вы не намерены использовать
его для окончания печатной работы).
9. Проверьте принтер на наличие застрявшей бумаги на подаче или
на входе, как указано в предыдущих разделах и, если есть, удалите
бумагу.
10. Закройте верхнюю крышку и нажмите на нее с усилием, чтобы
она защелкнулась. Процесс печати возобновится автоматически,
когда Вы закроете верхнюю крышку, спустя небольшой отрезок
времени, пока принтер не разогреется снова.
8cuRU.p65
1/31/98, 1:34 AM
29
30
OKIPAGE 8c

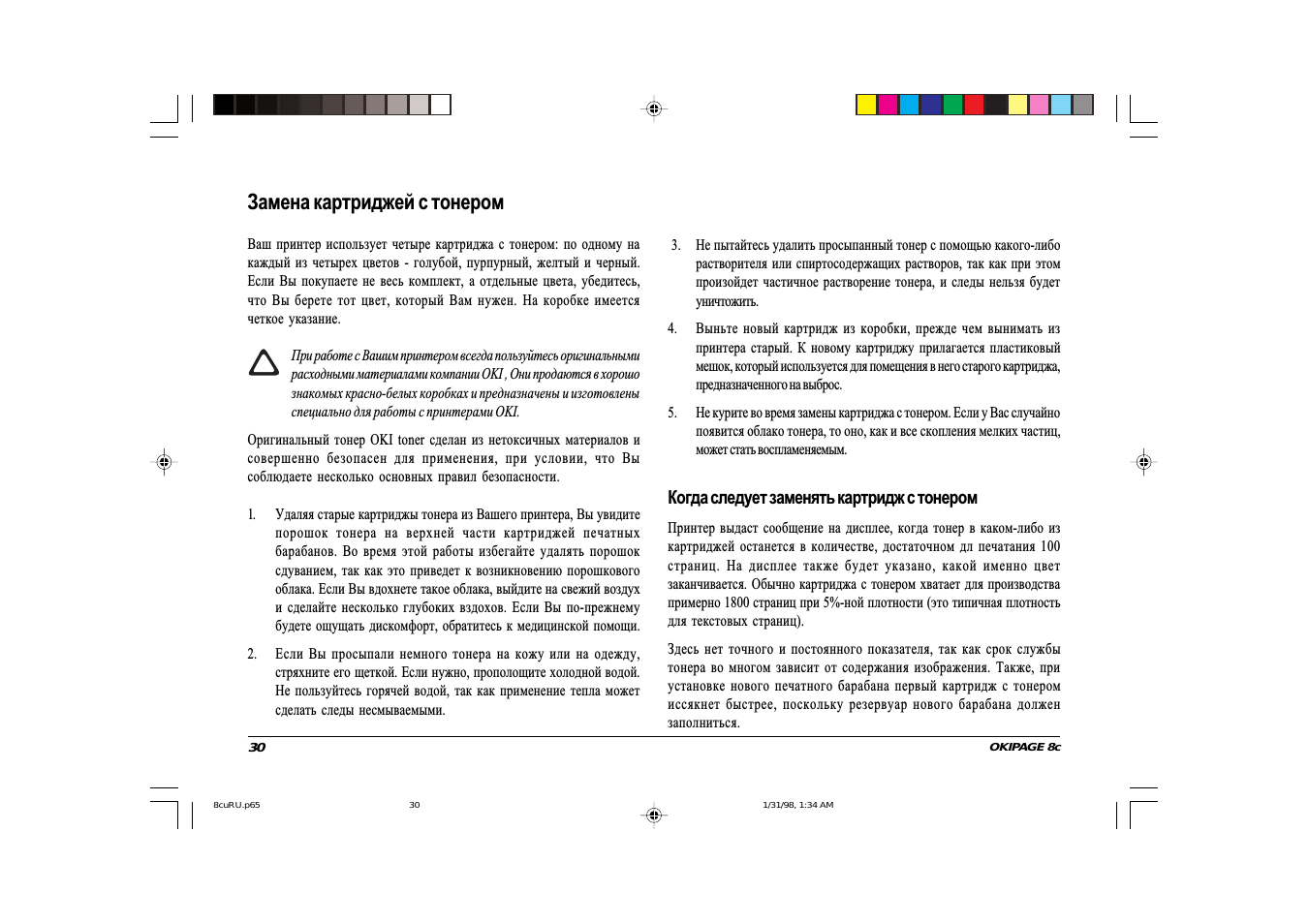

Замена картриджей с тонером
Ваш принтер использует четыре картриджа с тонером: по одному на
каждый из четырех цветов - голубой, пурпурный, желтый и черный.
Если Вы покупаете не весь комплект, а отдельные цвета, убедитесь,
что Вы берете тот цвет, который Вам нужен. На коробке имеется
четкое указание.
При работе с Вашим принтером всегда пользуйтесь оригинальными
расходными материалами компании OKI , Они продаются в хорошо
знакомых красно-белых коробках и предназначены и изготовлены
специально для работы с принтерами OKI.
Оригинальный тонер OKI toner сделан из нетоксичных материалов и
совершенно безопасен для применения, при условии, что Вы
соблюдаете несколько основных правил безопасности.
1. Удаляя старые картриджы тонера из Вашего принтера, Вы увидите
порошок тонера на верхней части картриджей печатных
барабанов. Во время этой работы избегайте удалять порошок
сдуванием, так как это приведет к возникновению порошкового
облака. Если Вы вдохнете такое облака, выйдите на свежий воздух
и сделайте несколько глубоких вздохов. Если Вы по-прежнему
будете ощущать дискомфорт, обратитесь к медицинской помощи.
2. Если Вы просыпали немного тонера на кожу или на одежду,
стряхните его щеткой. Если нужно, прополощите холодной водой.
Не пользуйтесь горячей водой, так как применение тепла может
сделать следы несмываемыми.
3. Не пытайтесь удалить просыпанный тонер с помощью какого-либо
растворителя или спиртосодержащих растворов, так как при этом
произойдет частичное растворение тонера, и следы нельзя будет
уничтожить.
4. Выньте новый картридж из коробки, прежде чем вынимать из
принтера старый. К новому картриджу прилагается пластиковый
мешок, который используется для помещения в него старого картриджа,
предназначенного на выброс.
5. Не курите во время замены картриджа с тонером. Если у Вас случайно
появится облако тонера, то оно, как и все скопления мелких частиц,
может стать воспламеняемым.
Когда следует заменять картридж с тонером
Принтер выдаст сообщение на дисплее, когда тонер в каком-либо из
картриджей останется в количестве, достаточном дл печатания 100
страниц. На дисплее также будет указано, какой именно цвет
заканчивается. Обычно картриджа с тонером хватает для производства
примерно 1800 страниц при 5%-ной плотности (это типичная плотность
для текстовых страниц).
тонера во многом зависит от содержания изображения. Также, при
установке нового печатного барабана первый картридж с тонером
иссякнет быстрее, поскольку резервуар нового барабана должен
заполниться.
8cuRU.p65
1/31/98, 1:34 AM
30
03:14
OKI C301dn - цветной светодиодный принтер
11:48
Эксплуатация принтеров Oki, замена расходных материалов, ошибки пользователей.
16:05
Панель управления принтеров Oki C9600, C9650, C9655, Xante ilumina
13:22
Принтер OKI с белым тонером C711WT: распаковка, первичная установка, демо-печать.
03:39
Тест принтера OKI B401dn
03:35
How to reset the drum unit for oki C5500n, C5500, C5800, C5800Ldn, C5550n, C5600, C5700, C5800,
00:28
pubblicità oki okipage 4W
Press the button for help
Manualza!
Support chat
Comments not foundFeel free to share your valuable feedback with us.
