Русский

Руководство пользователя

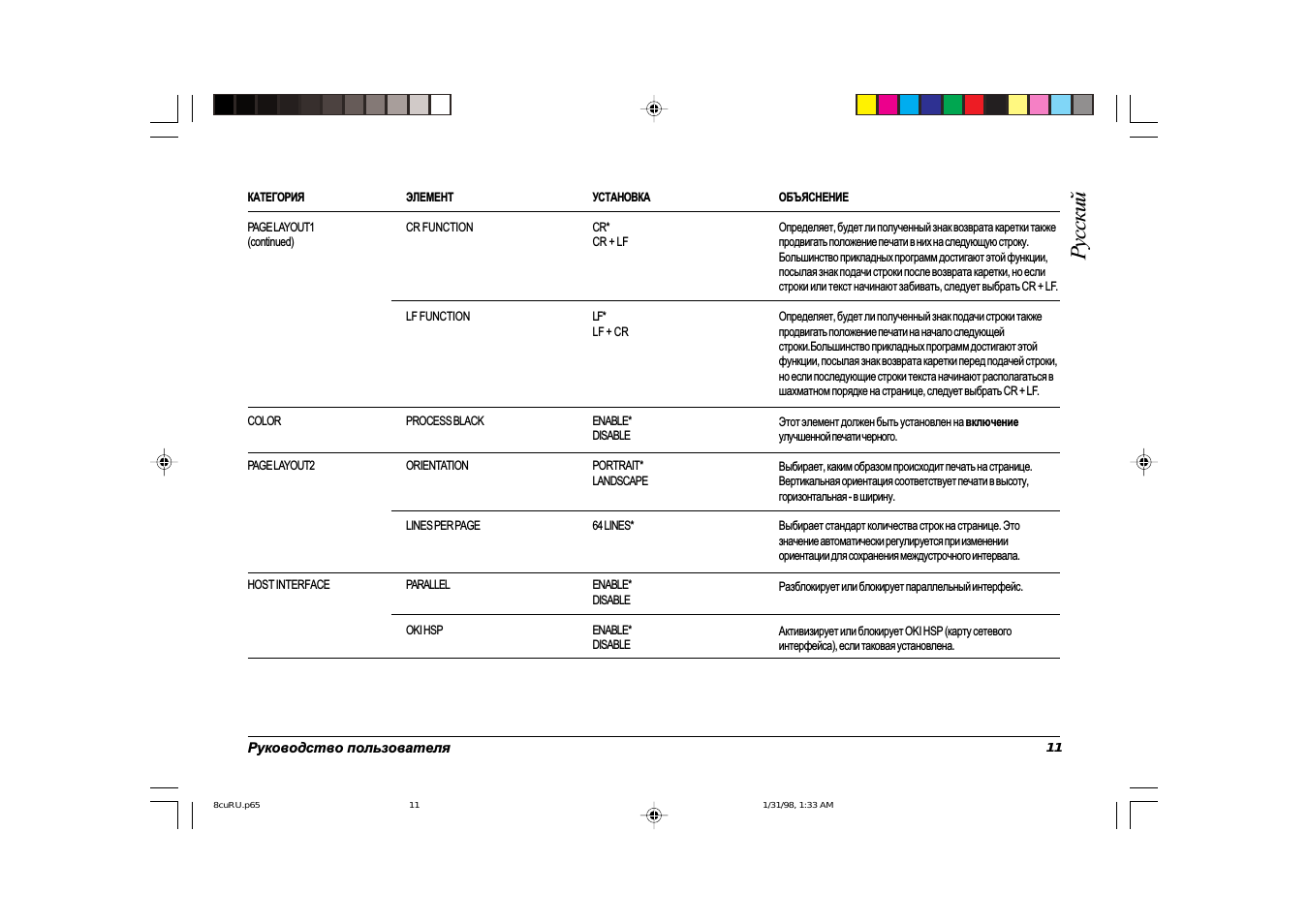

11

Русский

ЭЛЕМЕНТ

CR FUNCTION

LF FUNCTION

PROCESS BLACK

ORIENTATION

LINES PER PAGE

PARALLEL

OKI HSP

УСТАНОВКА

CR*

CR + LF

LF*

LF + CR

ENABLE*

DISABLE

PORTRAIT*

LANDSCAPE

64 LINES*

ENABLE*

DISABLE

ENABLE*

DISABLE

ОБЪЯСНЕНИЕ

Определяет, будет ли полученный знак возврата каретки также

продвигать положение печати в них на следующую строку.

Большинство прикладных программ достигают этой функции,

посылая знак подачи строки после возврата каретки, но если

строки или текст начинают забивать, следует выбрать CR + LF.

Определяет, будет ли полученный знак подачи строки также

продвигать положение печати на начало следующей

строки.Большинство прикладных программ достигают этой

функции, посылая знак возврата каретки перед подачей строки,

но если последующие строки текста начинают располагаться в

шахматном порядке на странице, следует выбрать CR + LF.

Этот элемент должен быть установлен на включение

улучшенной печати черного.

Выбирает, каким образом происходит печать на странице.

Вертикальная ориентация соответствует печати в высоту,

горизонтальная - в ширину.

Выбирает стандарт количества строк на странице. Это

значение автоматически регулируется при изменении

ориентации для сохранения междустрочного интервала.

Разблокирует или блокирует параллельный интерфейс.

Активизирует или блокирует OKI HSP (карту сетевого

интерфейса), если таковая установлена.

КАТЕГОРИЯ

PAGE LAYOUT1

(continued)

COLOR

PAGE LAYOUT2

HOST INTERFACE

8cuRU.p65

1/31/98, 1:33 AM

11

12

OKIPAGE 8c

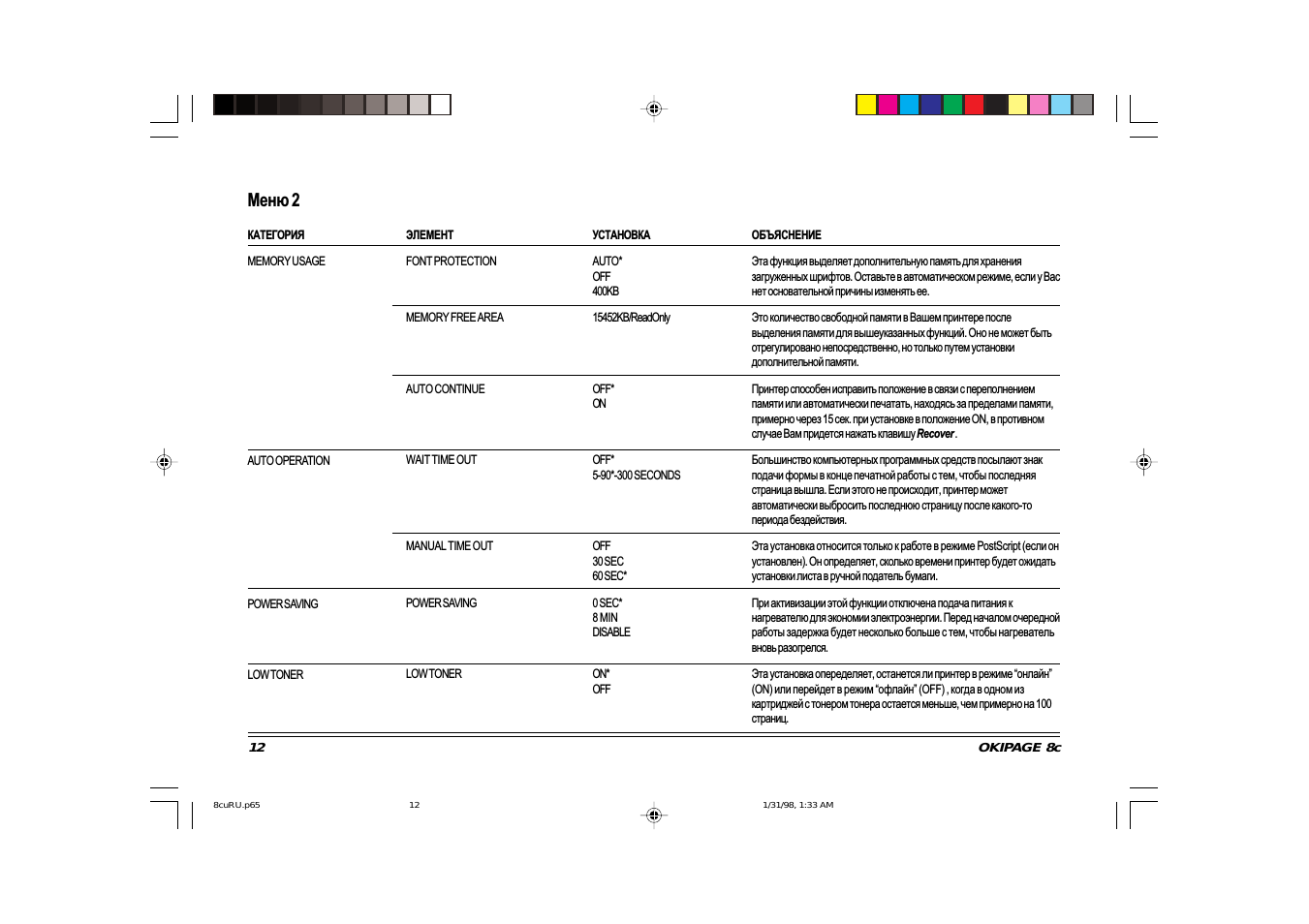

Меню 2

КАТЕГОРИЯ

MEMORY USAGE

AUTO OPERATION

POWER SAVING

LOW TONER

ЭЛЕМЕНТ

FONT PROTECTION

MEMORY FREE AREA

AUTO CONTINUE

WAIT TIME OUT

MANUAL TIME OUT

POWER SAVING

LOW TONER

УСТАНОВКА

AUTO*

OFF

400KB

15452KB/ReadOnly

OFF*

ON

OFF*

5-90*-300 SECONDS

OFF

30 SEC

60 SEC*

0 SEC*

8 MIN

DISABLE

ON*

OFF

ОБЪЯСНЕНИЕ

Эта функция выделяет дополнительную память для хранения

загруженных шрифтов. Оставьте в автоматическом режиме, если у Вас

нет основательной причины изменять ее.

Это количество свободной памяти в Вашем принтере после

выделения памяти для вышеуказанных функций. Оно не может быть

отрегулировано непосредственно, но только путем установки

дополнительной памяти.

Принтер способен исправить положение в связи с переполнением

памяти или автоматически печатать, находясь за пределами памяти,

примерно через 15 сек. при установке в положение ON, в противном

случае Вам придется нажать клавишу Recover .

Большинство компьютерных программных средств посылают знак

подачи формы в конце печатной работы с тем, чтобы последняя

страница вышла. Если этого не происходит, принтер может

автоматически выбросить последнюю страницу после какого-то

периода бездействия.

Эта установка относится только к работе в режиме PostScript (если он

установлен). Он определяет, сколько времени принтер будет ожидать

установки листа в ручной податель бумаги.

При активизации этой функции отключена подача питания к

нагревателю для экономии электроэнергии. Перед началом очередной

работы задержка будет несколько больше с тем, чтобы нагреватель

вновь разогрелся.

Эта установка опеределяет, останется ли принтер в режиме “онлайн”

(ON) или перейдет в режим “офлайн” (OFF) , когда в одном из

картриджей с тонером тонера остается меньше, чем примерно на 100

страниц.

8cuRU.p65

1/31/98, 1:33 AM

12

Руководство пользователя

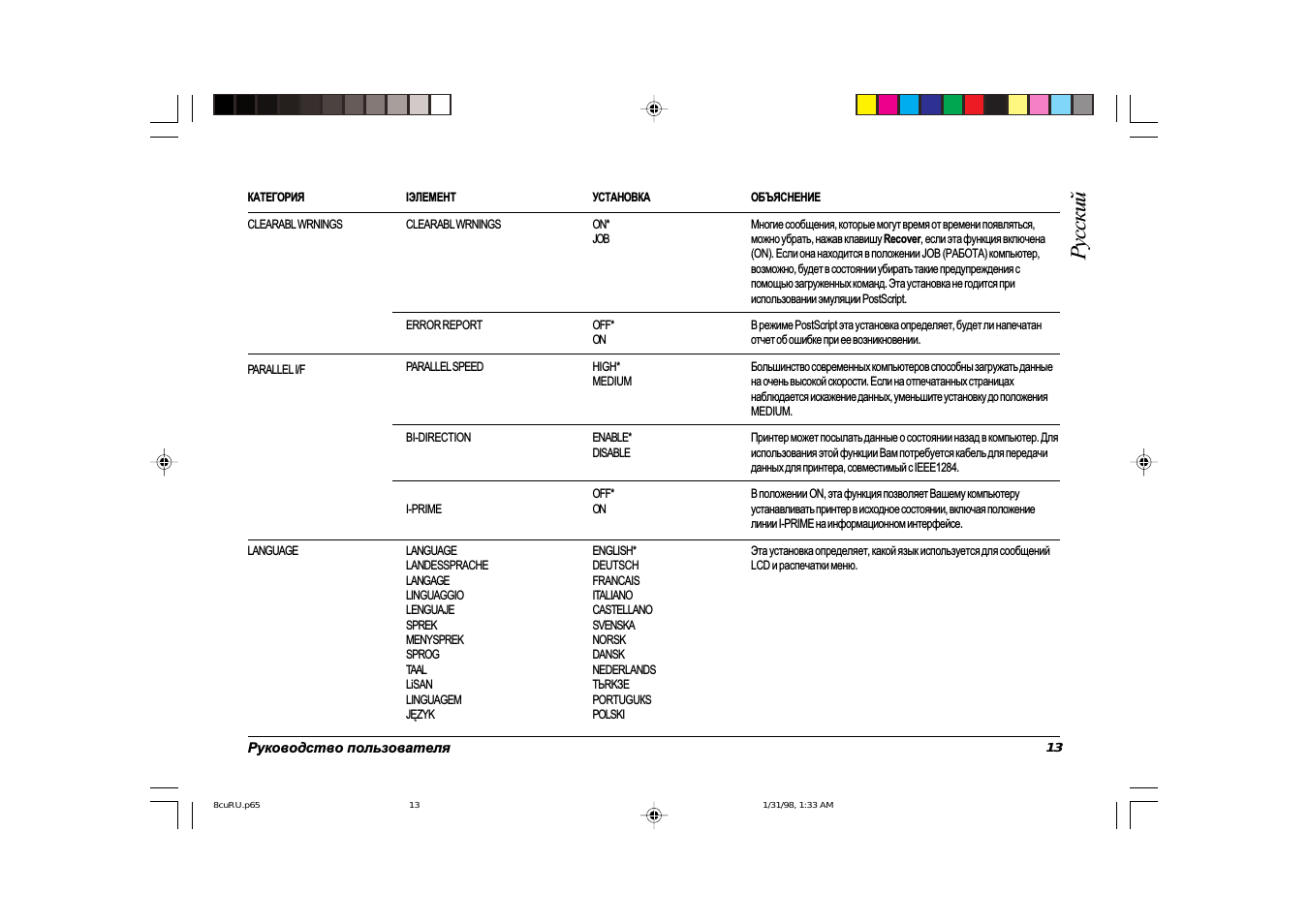

13

Русский

IÝËÅÌÅÍÒ

CLEARABL WRNINGS

ERROR REPORT

PARALLEL SPEED

BI-DIRECTION

I-PRIME

LANGUAGE

LANDESSPRACHE

LANGAGE

LINGUAGGIO

LENGUAJE

SPRÅK

MENYSPRÅK

SPROG

TAAL

LiSAN

LINGUAGEM

JÊZYK

УСТАНОВКА

ON*

JOB

OFF*

ON

HIGH*

MEDIUM

ENABLE*

DISABLE

OFF*

ON

ENGLISH*

DEUTSCH

FRANCAIS

ITALIANO

CASTELLANO

SVENSKA

NORSK

DANSK

NEDERLANDS

TÜRKÇE

PORTUGUÊS

POLSKI

КАТЕГОРИЯ

CLEARABL WRNINGS

PARALLEL I/F

LANGUAGE

ОБЪЯСНЕНИЕ

Многие сообщения, которые могут время от времени появляться,

можно убрать, нажав клавишу Recover, если эта функция включена

(ON). Если она находится в положении JOB (РАБОТА) компьютер,

возможно, будет в состоянии убирать такие предупреждения с

помощью загруженных команд. Эта установка не годится при

использовании эмуляции PostScript.

В режиме PostScript эта установка определяет, будет ли напечатан

отчет об ошибке при ее возникновении.

Большинство современных компьютеров способны загружать данные

на очень высокой скорости. Если на отпечатанных страницах

наблюдается искажение данных, уменьшите установку до положения

MEDIUM.

Принтер может посылать данные о состоянии назад в компьютер. Для

использования этой функции Вам потребуется кабель для передачи

данных для принтера, совместимый с IEEE1284.

В положении ON, эта функция позволяет Вашему компьютеру

устанавливать принтер в исходное состоянии, включая положение

линии I-PRIME на информационном интерфейсе.

Эта установка определяет, какой язык используется для сообщений

LCD и распечатки меню.

8cuRU.p65

1/31/98, 1:33 AM

13

14

OKIPAGE 8c

Меню обслуживания пользователем

ЭЛЕМЕНТ

MENU

HEX DUMP

YELLOW DRMCNT

MAGENT DRMCNT

CYAN DRMCNT

BLACK DRMCNT

FUSER COUNT

BELT COUNT

OP MENU

RESOURCE SAVE

RECEIVE BUFFER

УСТАНОВКА

RESET

—

RESET

RESET

RESET

RESET

RESET

RESET

ENABLE

DISABLE

AUTO*, OFF, 400KB-22.5MB

AUTO*, 8KB-1MB

ОБЪЯСНЕНИЕ

Возвращает все установки Меню 1 к заводским установкам.

Распечатывает все данные в формате ASCII HEX (т.е. “А” распечатывается как “41”, “В” как

“42” и т.д.)Используется программистами и системными специалистами, такими, как сетевые

администраторы. Когда длина данных превышает одну страницу, эта страница распечатывается

и автоматически выводится. Если объем данных менее одной страницы, выведите принтер в

режим OFF LINE и нажмите клавишу Form Feed для распечатки и выхода страницы. Для

выхода из этого режима принтер следует выключить.

Устанавливает счетчик страниц на ноль для желтого картриджа барабана после установки

нового печатного барабана. Для установки на ноль выберите эту опцию и нажмите клавишу

ENTER.

Устанавливает на ноль счетчик страниц для пурпурного картриджа барабана.

Устанавливает на ноль счетчик страниц для голубого картриджа барабана.

Устанавливает на ноль счетчик страниц для черного картриджа барабана.

Устанавливает на ноль счетчик страниц для нагревателя после установки нового узла

нагревателя.

Устанавливает на ноль счетчик страниц для транспортировочного ремня после установки нового

узла ременной передачи.

Может блокировать органы управления панели оператора так, что пользователь не сможет

изменить установки меню.

Определяет размеры области экономии ресурсов. Этот элемент появляется лишь в том случае,

когда установлена дополнительная память.

Устанавливает размер приемного буфера данных.

8cuRU.p65

1/31/98, 1:33 AM

14

Руководство пользователя

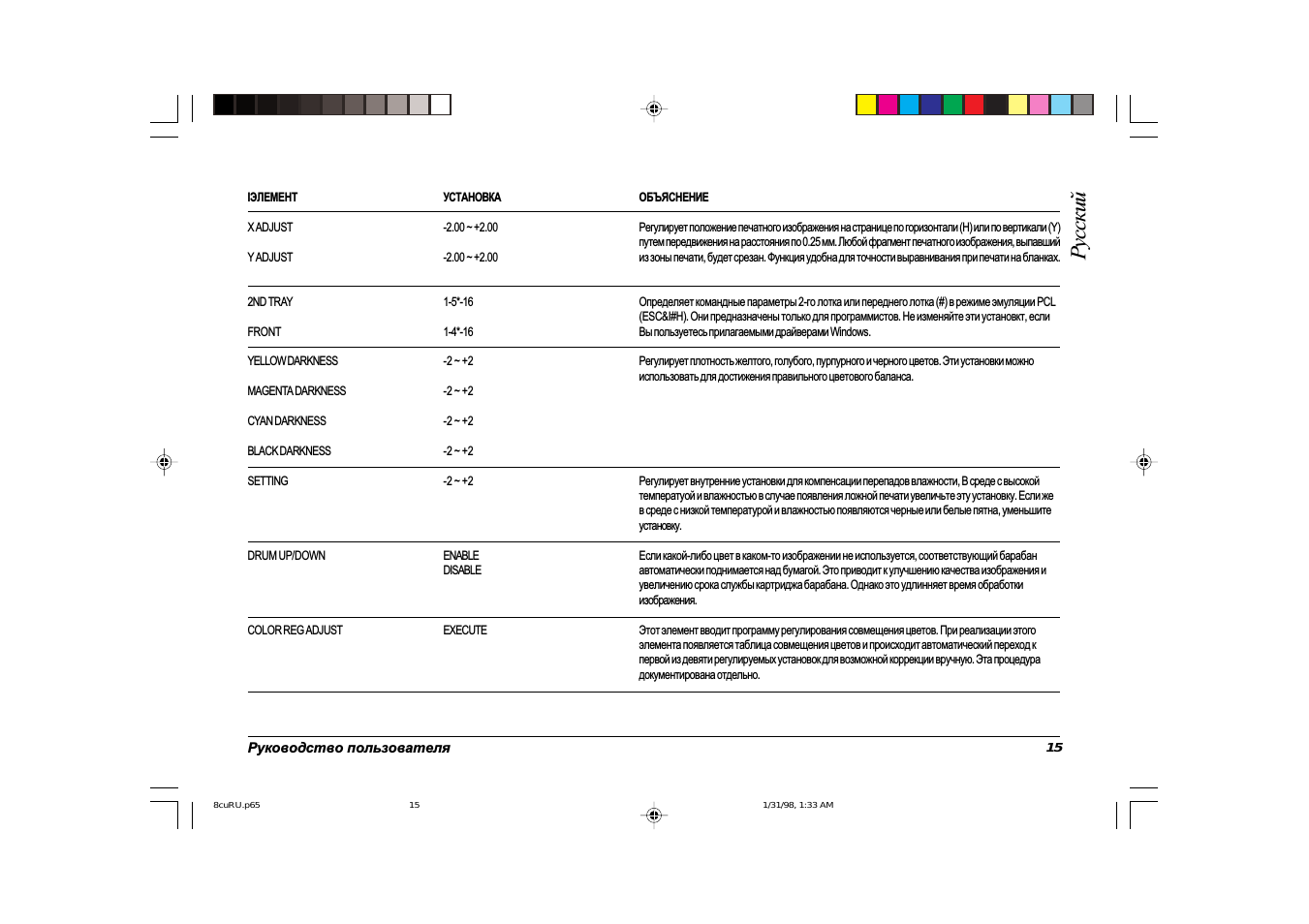

15

Русский

IÝËÅÌÅÍÒ

X ADJUST

Y ADJUST

2ND TRAY

FRONT

YELLOW DARKNESS

MAGENTA DARKNESS

CYAN DARKNESS

BLACK DARKNESS

SETTING

DRUM UP/DOWN

COLOR REG ADJUST

УСТАНОВКА

-2.00 ~ +2.00

-2.00 ~ +2.00

1-5*-16

1-4*-16

-2 ~ +2

-2 ~ +2

-2 ~ +2

-2 ~ +2

-2 ~ +2

ENABLE

DISABLE

EXECUTE

ОБЪЯСНЕНИЕ

Регулирует положение печатного изображения на странице по горизонтали (H) или по вертикали (Y)

путем передвижения на расстояния по 0.25 мм. Любой фрагмент печатного изображения, выпавший

из зоны печати, будет срезан. Функция удобна для точности выравнивания при печати на бланках.

Определяет командные параметры 2-го лотка или переднего лотка (#) в режиме эмуляции PCL

(ESC&I#H). Они предназначены только для программистов. Не изменяйте эти установкт, если

Вы пользуетесь прилагаемыми драйверами Windows.

Регулирует плотность желтого, голубого, пурпурного и черного цветов. Эти установки можно

использовать для достижения правильного цветового баланса.

Регулирует внутренние установки для компенсации перепадов влажности, В среде с высокой

температуой и влажностью в случае появления ложной печати увеличьте эту установку. Если же

в среде с низкой температурой и влажностью появляются черные или белые пятна, уменьшите

установку.

Если какой-либо цвет в каком-то изображении не используется, соответствующий барабан

автоматически поднимается над бумагой. Это приводит к улучшению качества изображения и

увеличению срока службы картриджа барабана. Однако это удлинняет время обработки

изображения.

Этот элемент вводит программу регулирования совмещения цветов. При реализации этого

элемента появляется таблица совмещения цветов и происходит автоматический переход к

первой из девяти регулируемых установок для возможной коррекции вручную. Эта процедура

документирована отдельно.

8cuRU.p65

1/31/98, 1:33 AM

15

16

OKIPAGE 8c

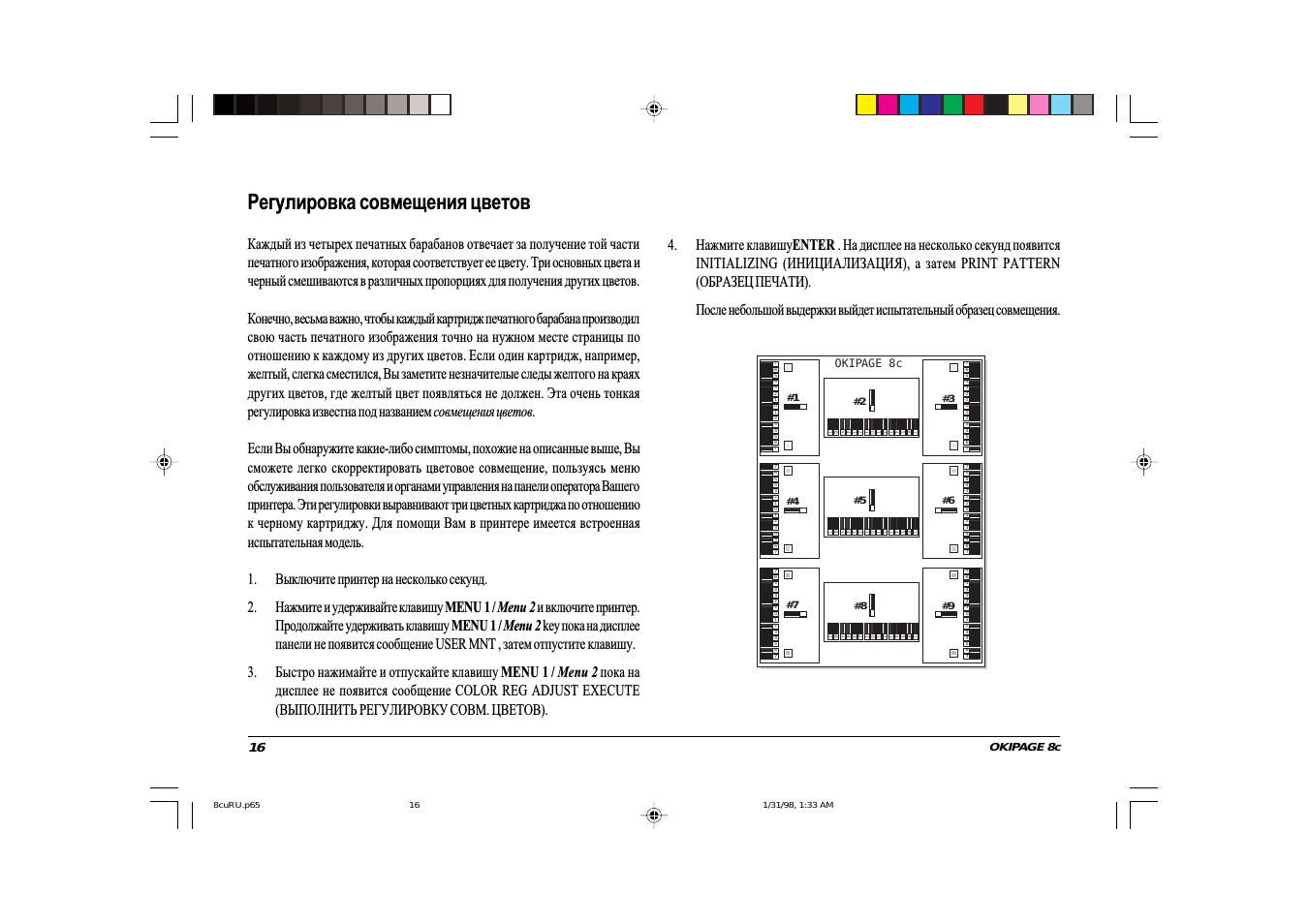

Регулировка совмещения цветов

Каждый из четырех печатных барабанов отвечает за получение той части

печатного изображения, которая соответствует ее цвету. Три основных цвета и

черный смешиваются в различных пропорциях для получения других цветов.

Конечно, весьма важно, чтобы каждый картридж печатного барабана производил

свою часть печатного изображения точно на нужном месте страницы по

отношению к каждому из других цветов. Если один картридж, например,

желтый, слегка сместился, Вы заметите незначителые следы желтого на краях

других цветов, где желтый цвет появляться не должен. Эта очень тонкая

регулировка известна под названием совмещения цветов.

Если Вы обнаружите какие-либо симптомы, похожие на описанные выше, Вы

сможете легко скорректировать цветовое совмещение, пользуясь меню

обслуживания пользователя и органами управления на панели оператора Вашего

принтера. Эти регулировки выравнивают три цветных картриджа по отношению

к черному картриджу. Для помощи Вам в принтере имеется встроенная

испытательная модель.

1. Выключите принтер на несколько секунд.
2. Нажмите и удерживайте клавишу MENU 1 / Menu 2 и включите принтер.

Продолжайте удерживать клавишу MENU 1 / Menu 2 key пока на дисплее

панели не появится сообщение USER MNT , затем отпустите клавишу.

3. Быстро нажимайте и отпускайте клавишу MENU 1 / Menu 2 пока на

дисплее не появится сообщение COLOR REG ADJUST EXECUTE

(ВЫПОЛНИТЬ РЕГУЛИРОВКУ СОВМ. ЦВЕТОВ).

4. Нажмите êëàâèøóENTER . На дисплее на несколько секунд появится

INITIALIZING (ИНИЦИАЛИЗАЦИЯ), а затем PRINT PATTERN

(ОБРАЗЕЦ ПЕЧАТИ).
После небольшой выдержки выйдет испытательный образец совмещения.

-7
-6
-5
-4
-3
-2
-1

1
2
3
4
5
6
7

0

-7
-6
-5
-4
-3
-2
-1

1
2
3
4
5
6
7

0

-7
-6
-5
-4
-3
-2
-1

1
2
3
4
5
6
7

0

-7
-6
-5
-4
-3
-2
-1

1
2
3
4
5
6
7

0

-7
-6
-5
-4
-3
-2
-1

1
2
3
4
5
6
7

0

-7
-6
-5
-4
-3
-2
-1

1
2
3
4
5
6
7

0

7

6

5

4

3

2

1

-1

-2

-3

-4

-5

-6

-7

0

7

6

5

4

3

2

1

-1

-2

-3

-4

-5

-6

-7

0

7

6

5

4

3

2

1

-1

-2

-3

-4

-5

-6

-7

0

#1

#2

#3

#4

#7

#5

#6

#9

#8

OKIPAGE 8c

8cuRU.p65

1/31/98, 1:33 AM

16

Руководство пользователя

17

Русский

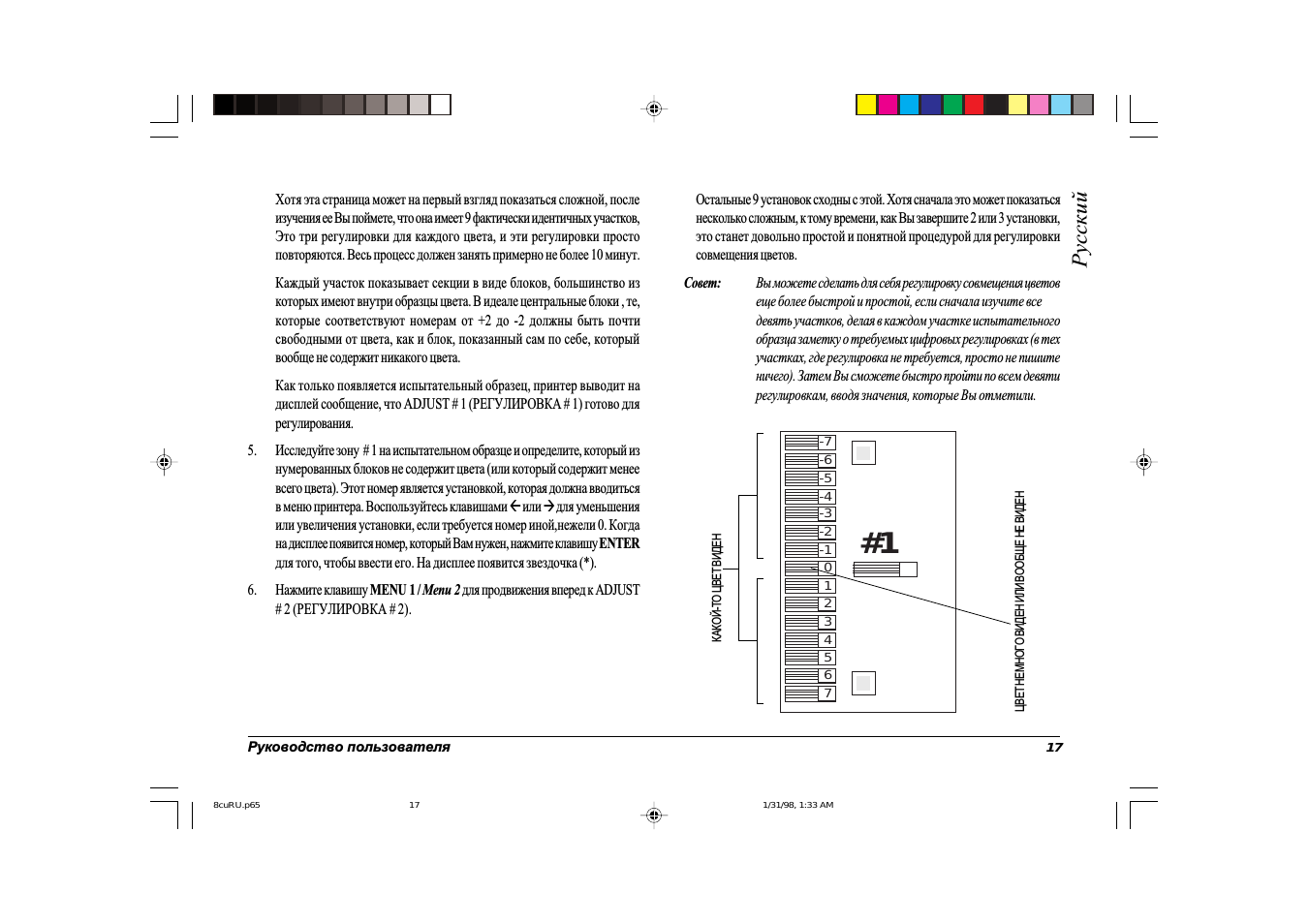

Хотя эта страница может на первый взгляд показаться сложной, после

изучения ее Вы поймете, что она имеет 9 фактически идентичных участков,

Это три регулировки для каждого цвета, и эти регулировки просто

повторяются. Весь процесс должен занять примерно не более 10 минут.
Каждый участок показывает секции в виде блоков, большинство из

которых имеют внутри образцы цвета. В идеале центральные блоки , те,

которые соответствуют номерам от +2 до -2 должны быть почти

свободными от цвета, как и блок, показанный сам по себе, который

вообще не содержит никакого цвета.
Как только появляется испытательный образец, принтер выводит на

дисплей сообщение, что ADJUST # 1 (РЕГУЛИРОВКА # 1) готово для

регулирования.

5. Исследуйте зону # 1 на испытательном образце и определите, который из

нумерованных блоков не содержит цвета (или который содержит менее

всего цвета). Этот номер является установкой, которая должна вводиться

в меню принтера. Воспользуйтесь клавишами Я или а для уменьшения

или увеличения установки, если требуется номер иной,нежели 0. Когда

на дисплее появится номер, который Вам нужен, нажмите клавишу ENTER

для того, чтобы ввести его. На дисплее появится звездочка (*).

6. Нажмите клавишу MENU 1 / Menu 2 для продвижения вперед к ADJUST

# 2 (РЕГУЛИРОВКА # 2).

-7
-6
-5
-4
-3
-2
-1

1
2
3
4
5
6
7

0

#1

КАКОЙ-ТО ЦВЕТ ВИДЕН

ЦВЕТ НЕМНОГО ВИДЕН ИЛИ ВООБЩЕ НЕ ВИДЕН

Остальные 9 установок сходны с этой. Хотя сначала это может показаться

несколько сложным, к тому времени, как Вы завершите 2 или 3 установки,

это станет довольно простой и понятной процедурой для регулировки

совмещения цветов.

Совет:

Вы можете сделать для себя регулировку совмещения цветов

еще более быстрой и простой, если сначала изучите все

девять участков, делая в каждом участке испытательного

образца заметку о требуемых цифровых регулировках (в тех

участках, где регулировка не требуется, просто не пишите

ничего). Затем Вы сможете быстро пройти по всем девяти

регулировкам, вводя значения, которые Вы отметили.

8cuRU.p65

1/31/98, 1:33 AM

17

18

OKIPAGE 8c

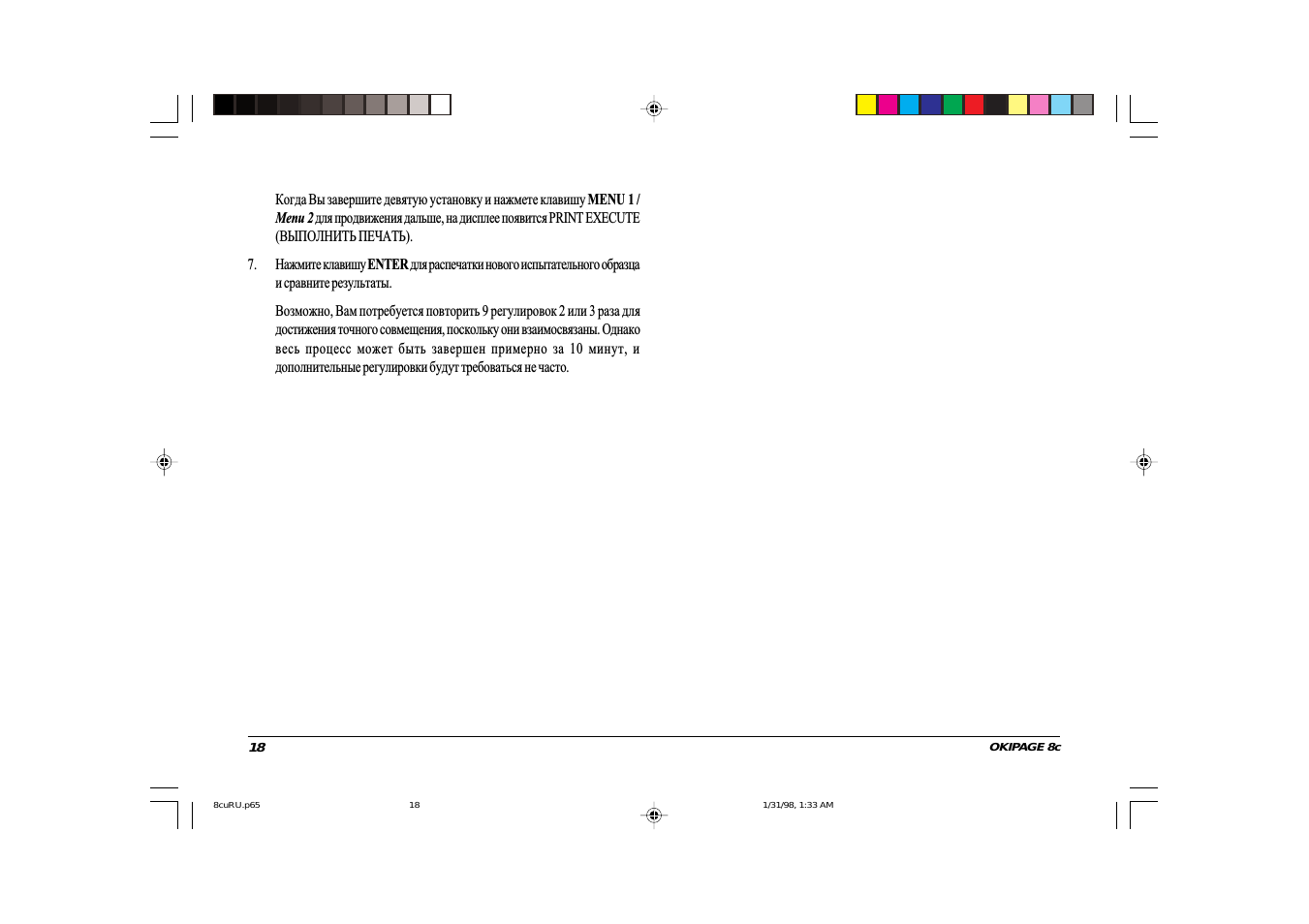

Когда Вы завершите девятую установку и нажмете клавишу MENU 1 /

Menu 2 для продвижения дальше, на дисплее появится PRINT EXECUTE

(ВЫПОЛНИТЬ ПЕЧАТЬ).

7. Нажмите клавишу ENTER для распечатки нового испытательного образца

и сравните результаты.
Возможно, Вам потребуется повторить 9 регулировок 2 или 3 раза для

достижения точного совмещения, поскольку они взаимосвязаны. Однако

весь процесс может быть завершен примерно за 10 минут, и

дополнительные регулировки будут требоваться не часто.

8cuRU.p65

1/31/98, 1:33 AM

18

Руководство пользователя

19

Русский

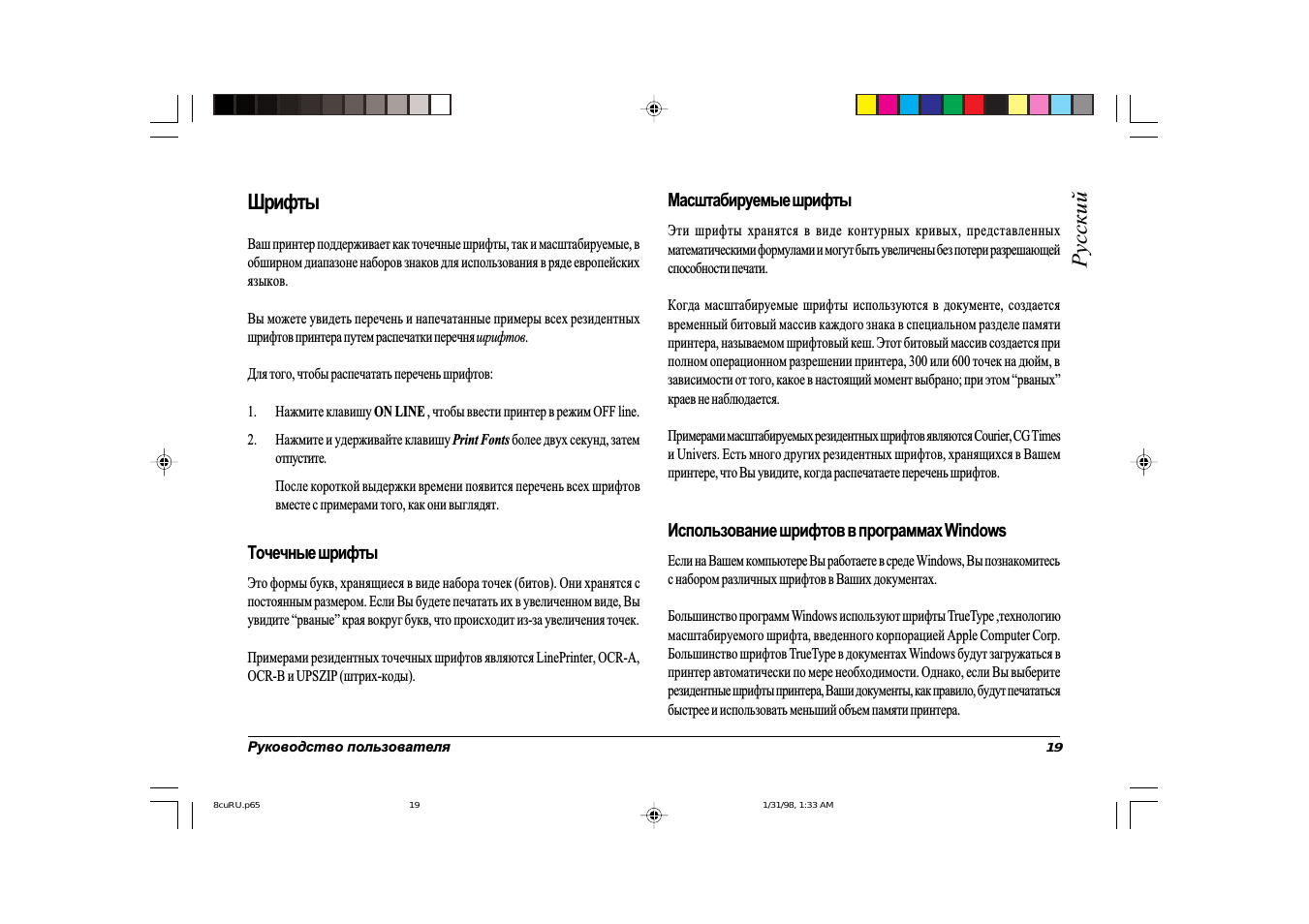

Шрифты

Ваш принтер поддерживает как точечные шрифты, так и масштабируемые, в

обширном диапазоне наборов знаков для использования в ряде европейских

языков.

Вы можете увидеть перечень и напечатанные примеры всех резидентных

шрифтов принтера путем распечатки перечня шрифтов.

Для того, чтобы распечатать перечень шрифтов:

1. Нажмите клавишу ON LINE , чтобы ввести принтер в режим OFF line.
2. Нажмите и удерживайте клавишу Print Fonts более двух секунд, затем

отпустите.
После короткой выдержки времени появится перечень всех шрифтов

вместе с примерами того, как они выглядят.

Точечные шрифты

Это формы букв, хранящиеся в виде набора точек (битов). Они хранятся с

постоянным размером. Если Вы будете печатать их в увеличенном виде, Вы

увидите “рваные” края вокруг букв, что происходит из-за увеличения точек.

Примерами резидентных точечных шрифтов являются LinePrinter, OCR-A,

OCR-B è UPSZIP (штрих-коды).

Масштабируемые шрифты

Эти шрифты хранятся в виде контурных кривых, представленных

математическими формулами и могут быть увеличены без потери разрешающей

способности печати.

Когда масштабируемые шрифты используются в документе, создается

временный битовый массив каждого знака в специальном разделе памяти

принтера, называемом шрифтовый кеш. Этот битовый массив создается при

полном операционном разрешении принтера, 300 или 600 точек на дюйм, в

зависимости от того, какое в настоящий момент выбрано; при этом “рваных”

краев не наблюдается.

Примерами масштабируемых резидентных шрифтов являются Courier, CG Times

è Univers. Есть много других резидентных шрифтов, хранящихся в Вашем

принтере, что Вы увидите, когда распечатаете перечень шрифтов.

Использование шрифтов в программах Windows

Если на Вашем компьютере Вы работаете в среде Windows, Вы познакомитесь

с набором различных шрифтов в Ваших документах.

Большинство программ Windows используют шрифты TrueType ,технологию

масштабируемого шрифта, введенного корпорацией Apple Computer Corp.

Большинство шрифтов TrueType в документах Windows будут загружаться в

принтер автоматически по мере необходимости. Однако, если Вы выберите

резидентные шрифты принтера, Ваши документы, как правило, будут печататься

быстрее и использовать меньший объем памяти принтера.

8cuRU.p65

1/31/98, 1:33 AM

19

20

OKIPAGE 8c

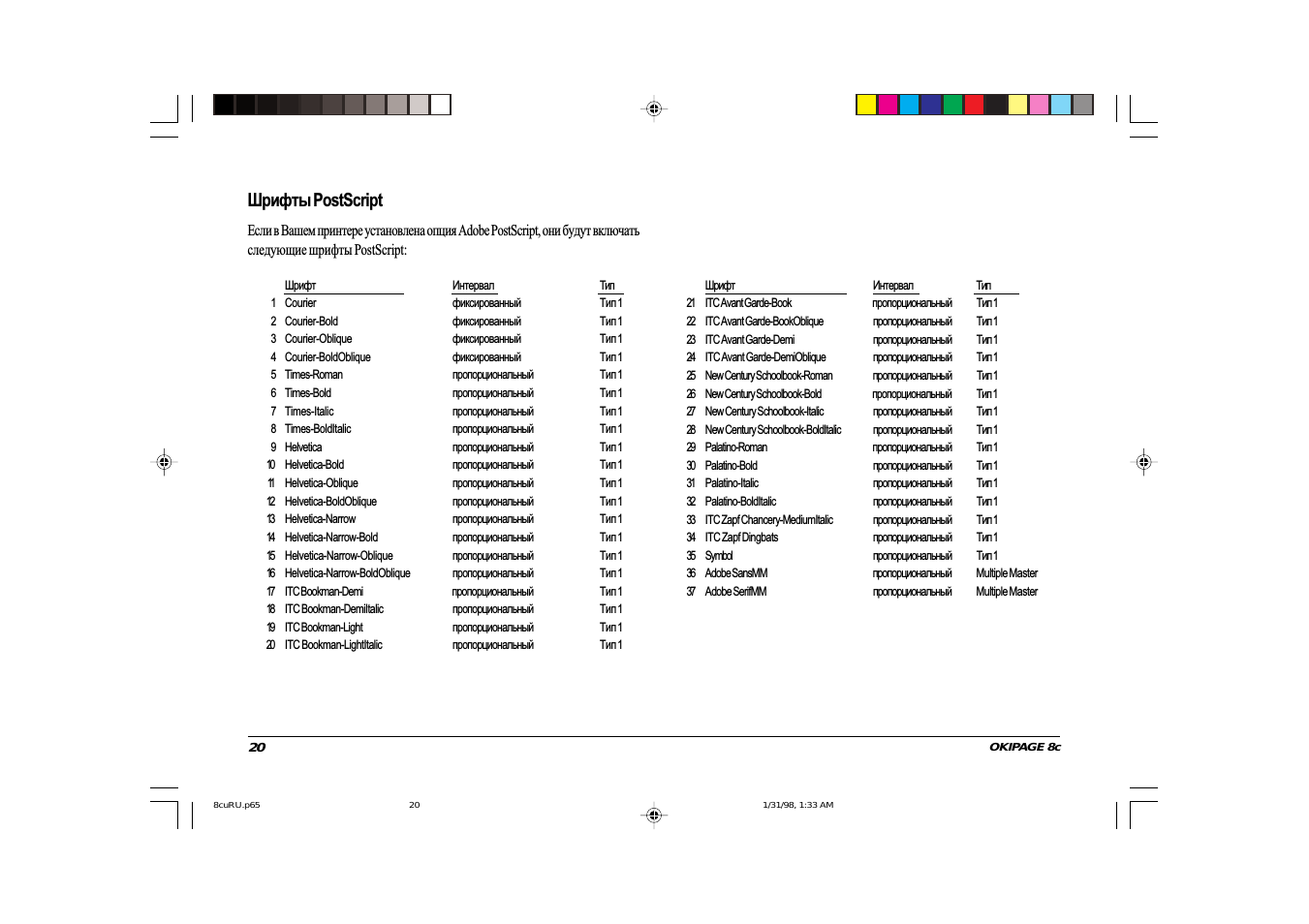

Шрифты PostScript

Если в Вашем принтере установлена опция Adobe PostScript, они будут включать

следующие шрифты PostScript:

Шрифт

Интервал

Тип

1 Courier

фиксированный

Тип 1

2 Courier-Bold

фиксированный

Тип 1

3 Courier-Oblique

фиксированный

Тип 1

4 Courier-BoldOblique

фиксированный

Тип 1

5 Times-Roman

пропорциональный

Тип 1

6 Times-Bold

пропорциональный

Тип 1

7 Times-Italic

пропорциональный

Тип 1

8 Times-BoldItalic

пропорциональный

Тип 1

9 Helvetica

пропорциональный

Тип 1

10 Helvetica-Bold

пропорциональный

Тип 1

11 Helvetica-Oblique

пропорциональный

Тип 1

12 Helvetica-BoldOblique

пропорциональный

Тип 1

13 Helvetica-Narrow

пропорциональный

Тип 1

14 Helvetica-Narrow-Bold

пропорциональный

Тип 1

15 Helvetica-Narrow-Oblique

пропорциональный

Тип 1

16 Helvetica-Narrow-BoldOblique

пропорциональный

Тип 1

17 ITC Bookman-Demi

пропорциональный

Тип 1

18 ITC Bookman-DemiItalic

пропорциональный

Тип 1

19 ITC Bookman-Light

пропорциональный

Тип 1

20 ITC Bookman-LightItalic

пропорциональный

Тип 1

Шрифт

Интервал

Тип

21 ITC Avant Garde-Book

пропорциональный

Тип 1

22 ITC Avant Garde-BookOblique

пропорциональный

Тип 1

23 ITC Avant Garde-Demi

пропорциональный

Тип 1

24 ITC Avant Garde-DemiOblique

пропорциональный

Тип 1

25 New Century Schoolbook-Roman

пропорциональный

Тип 1

26 New Century Schoolbook-Bold

пропорциональный

Тип 1

27 New Century Schoolbook-Italic

пропорциональный

Тип 1

28 New Century Schoolbook-BoldItalic

пропорциональный

Тип 1

29 Palatino-Roman

пропорциональный

Тип 1

30 Palatino-Bold

пропорциональный

Тип 1

31 Palatino-Italic

пропорциональный

Тип 1

32 Palatino-BoldItalic

пропорциональный

Тип 1

33 ITC Zapf Chancery-MediumItalic

пропорциональный

Тип 1

34 ITC Zapf Dingbats

пропорциональный

Тип 1

35 Symbol

пропорциональный

Тип 1

36 Adobe SansMM

пропорциональный

Multiple Master

37 Adobe SerifMM

пропорциональный

Multiple Master

8cuRU.p65

1/31/98, 1:33 AM

20
