Руководство пользователя
21
Русский

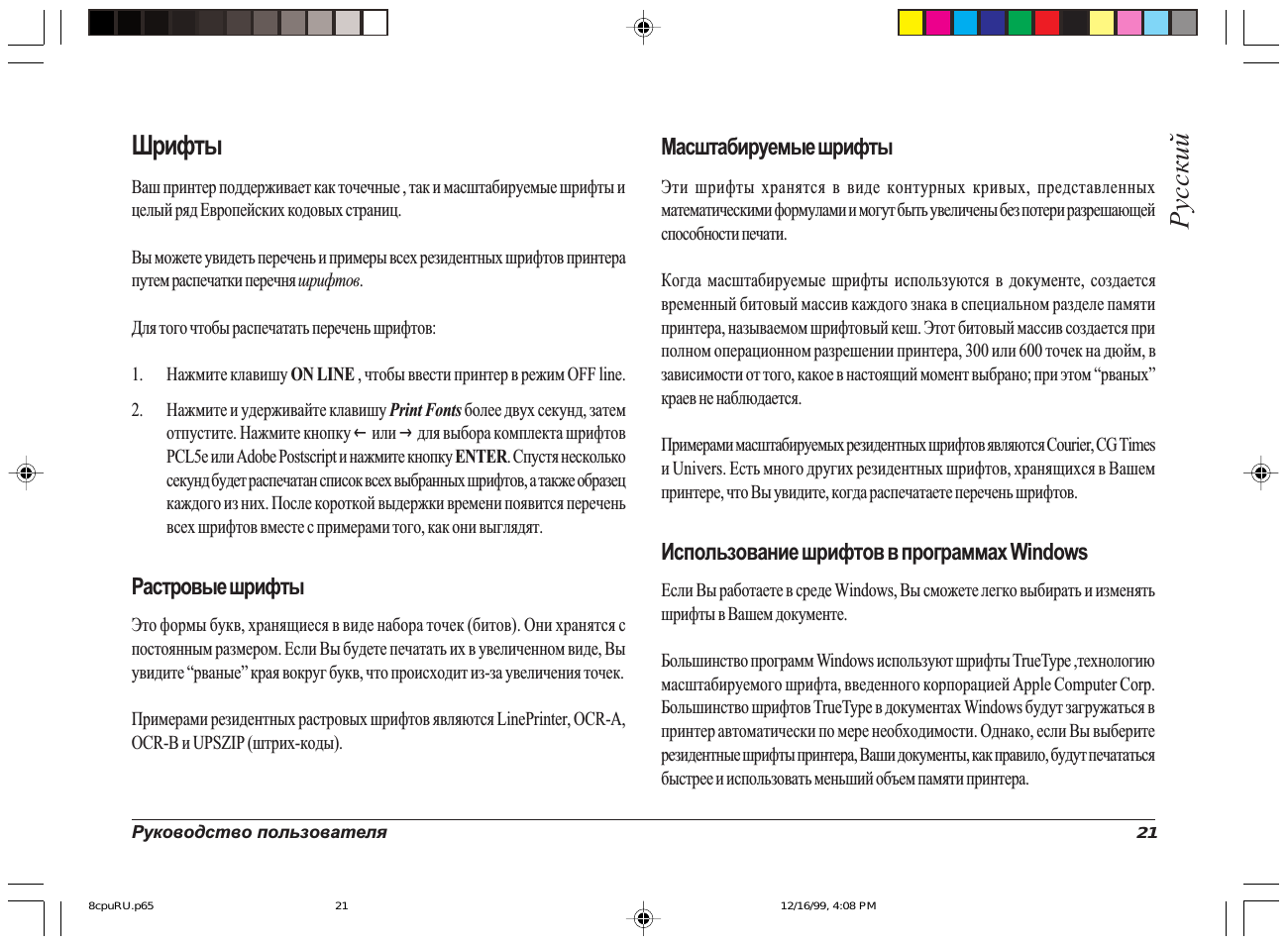

Шрифты
Ваш принтер поддерживает как точечные , так и масштабируемые шрифты и
целый ряд Европейских кодовых страниц.
Вы можете увидеть перечень и примеры всех резидентных шрифтов принтера
путем распечатки перечня шрифтов.
Для того чтобы распечатать перечень шрифтов:
1. Нажмите клавишу ON LINE , чтобы ввести принтер в режим OFF line.
отпустите. Нажмите кнопку
←
или
→
для выбора комплекта шрифтов
PCL5e èëè Adobe Postscript и нажмите кнопку ENTER. Спустя несколько
секунд будет распечатан список всех выбранных шрифтов, а также образец
каждого из них. После короткой выдержки времени появится перечень
всех шрифтов вместе с примерами того, как они выглядят.
Растровые шрифты
Это формы букв, хранящиеся в виде набора точек (битов). Они хранятся с
постоянным размером. Если Вы будете печатать их в увеличенном виде, Вы
увидите рваные края вокруг букв, что происходит из-за увеличения точек.
Примерами резидентных растровых шрифтов являются LinePrinter, OCR-A,
OCR-B è UPSZIP (штрих-коды).
Масштабируемые шрифты
Эти шрифты хранятся в виде контурных кривых, представленных
математическими формулами и могут быть увеличены без потери разрешающей
способности печати.
Когда масштабируемые шрифты используются в документе, создается
временный битовый массив каждого знака в специальном разделе памяти
принтера, называемом шрифтовый кеш. Этот битовый массив создается при
полном операционном разрешении принтера, 300 или 600 точек на дюйм, в
зависимости от того, какое в настоящий момент выбрано; при этом рваных
краев не наблюдается.
Примерами масштабируемых резидентных шрифтов являются Courier, CG Times
è Univers. Есть много других резидентных шрифтов, хранящихся в Вашем
принтере, что Вы увидите, когда распечатаете перечень шрифтов.
Использование шрифтов в программах Windows
Если Вы работаете в среде Windows, Вы сможете легко выбирать и изменять
шрифты в Вашем документе.
Большинство программ Windows используют шрифты TrueType ,технологию
масштабируемого шрифта, введенного корпорацией Apple Computer Corp.
Большинство шрифтов TrueType в документах Windows будут загружаться в
принтер автоматически по мере необходимости. Однако, если Вы выберите
резидентные шрифты принтера, Ваши документы, как правило, будут печататься
быстрее и использовать меньший объем памяти принтера.
8cpuRU.p65
12/16/99, 4:08 PM
21
Эмуляция hp (pcl). наборы символов и шрифты Page 22
22
OKIPAGE 8c Plus

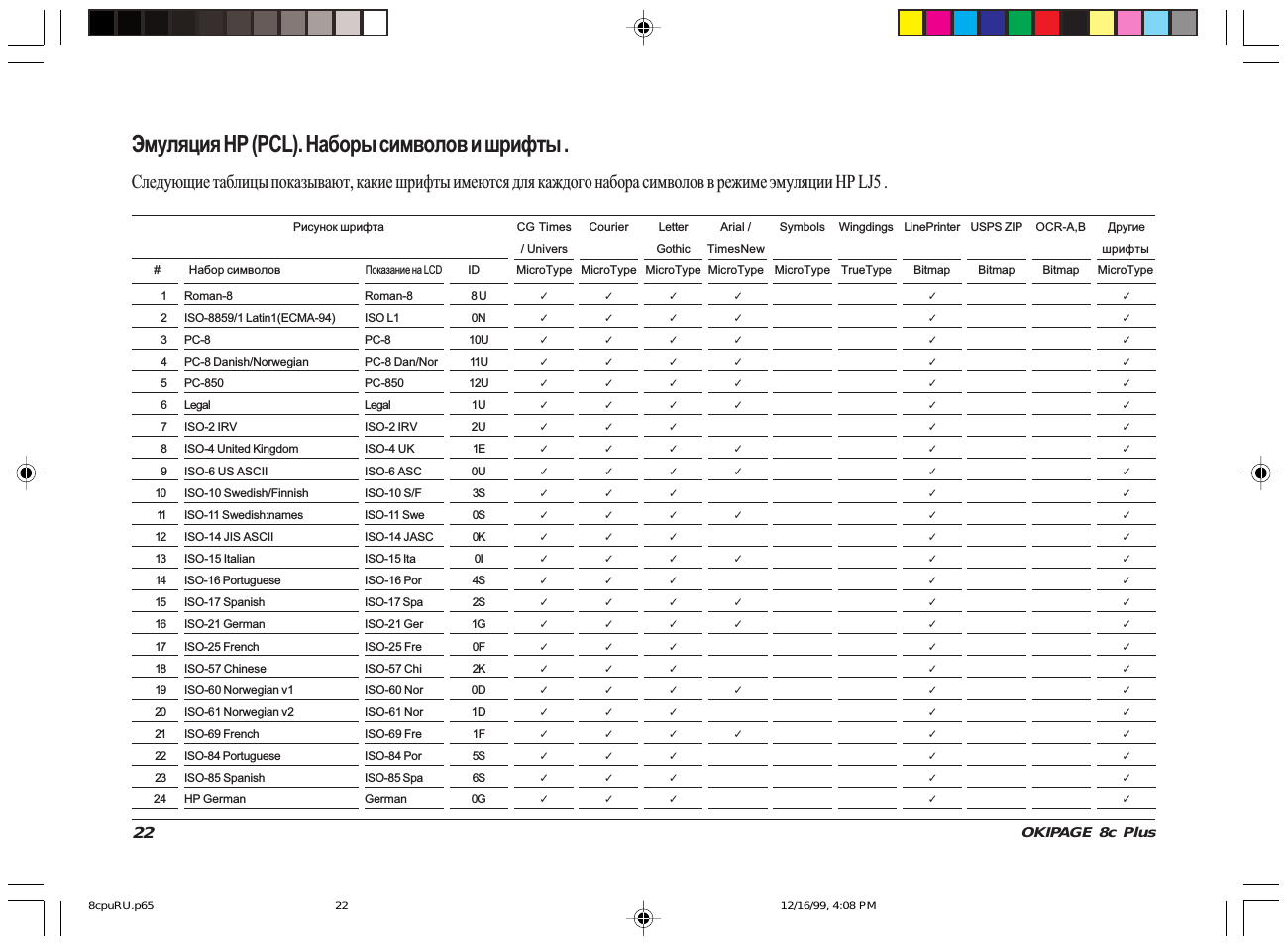

Эмуляция HP (PCL). Наборы символов и шрифты .
Следующие таблицы показывают, какие шрифты имеются для каждого набора символов в режиме эмуляции HP LJ5 .
1
10
11
12
24
Roman-8
Roman-8
8U
0N
10U
11U
12U
1U
1E
0U
3S
0I
4S
1G
0F
0D
1F
0G
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
Рисунок шрифта
CG Times
Courier
Letter
Arial /
Symbols Wingdings LinePrinter USPS ZIP OCR-A,B
Другие
/ Univers
Gothic
TimesNew
шрифты
#
Набор символов
Показание на LCD
ID
MicroType MicroType MicroType MicroType MicroType TrueType
Bitmap
Bitmap
Bitmap
MicroType
8cpuRU.p65
12/16/99, 4:08 PM
22
Руководство пользователя
23
Русский

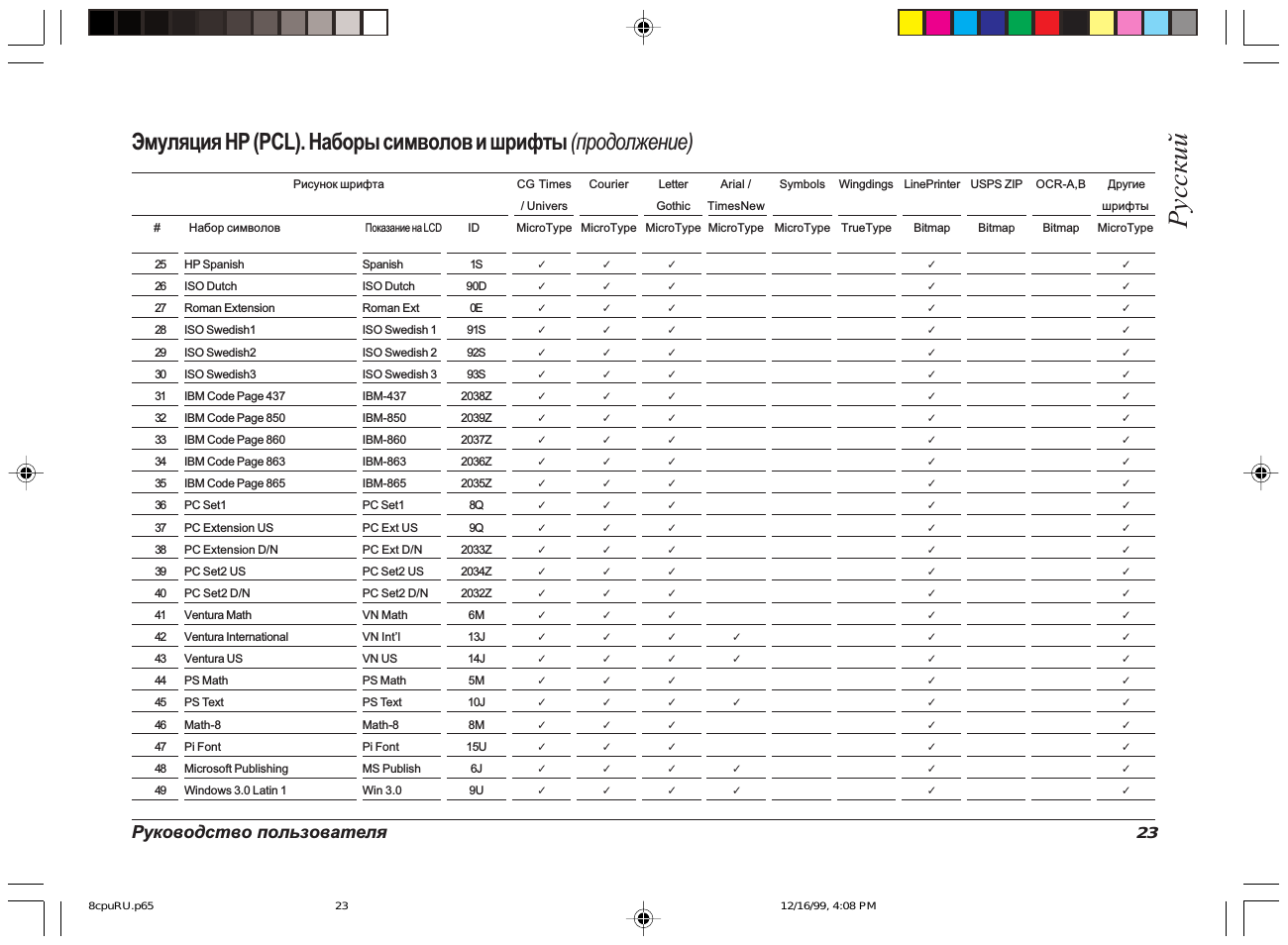

Эмуляция HP (PCL). Наборы символов и шрифты (продолжение)
25
HP Spanish
Spanish
1S
90D
0E
91S
2038Z
8Q
2033Z
6M
13J
5M
10J
8M
15U
6J
9U
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
Рисунок шрифта
CG Times
Courier
Letter
Arial /
Symbols Wingdings LinePrinter USPS ZIP OCR-A,B
Другие
/ Univers
Gothic
TimesNew
шрифты
#
Набор символов
Показание на LCD
ID
MicroType MicroType MicroType MicroType MicroType TrueType
Bitmap
Bitmap
Bitmap
MicroType
8cpuRU.p65
12/16/99, 4:08 PM
23
24
OKIPAGE 8c Plus

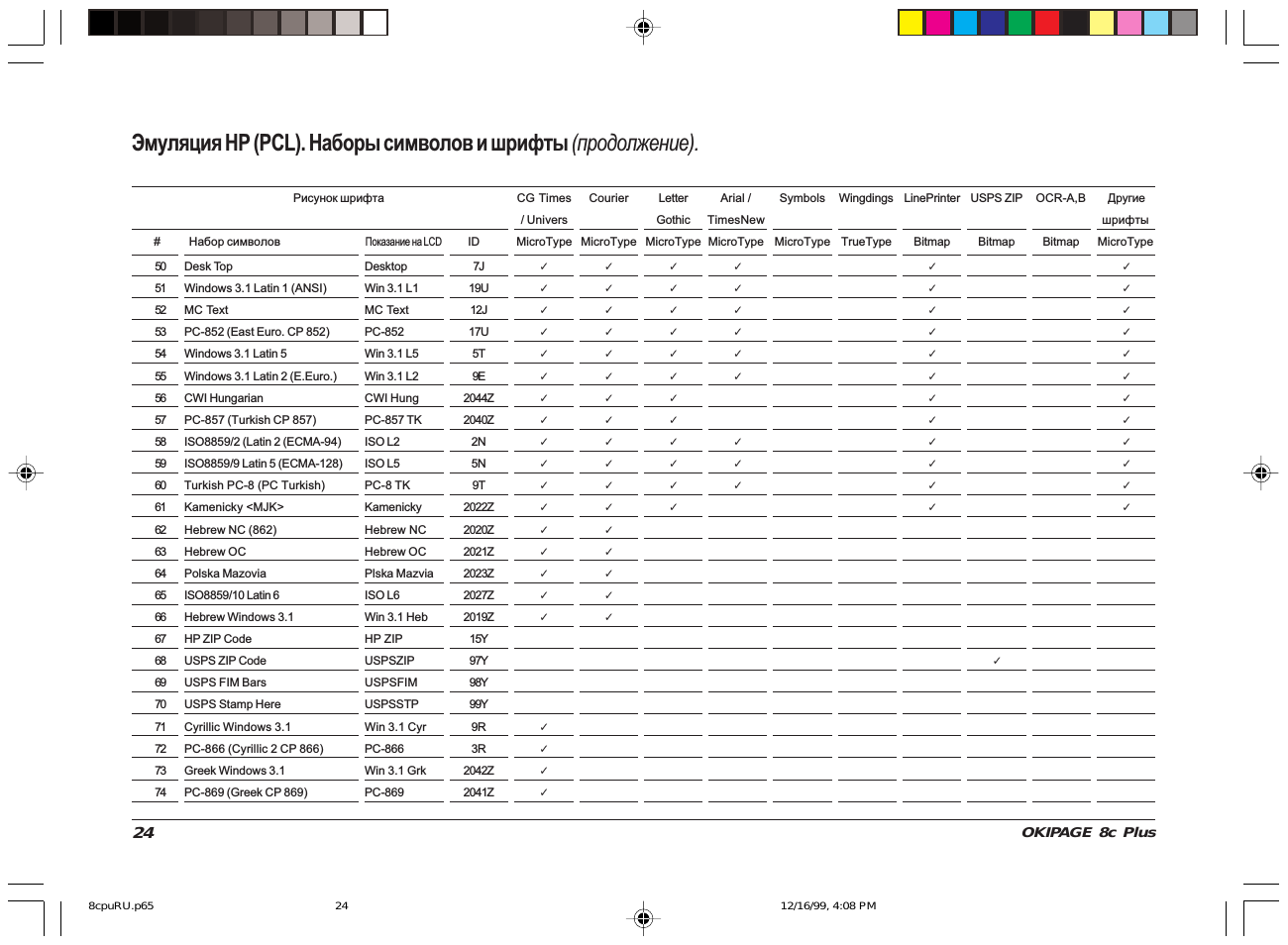

Эмуляция HP (PCL). Наборы символов и шрифты (продолжение).
50
Desk Top
Desktop
7J
19U
12J
17U
5T
2044Z
2N
9T
2022Z
15Y
9R
2042Z
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
Рисунок шрифта
CG Times
Courier
Letter
Arial /
Symbols Wingdings LinePrinter USPS ZIP OCR-A,B
Другие
/ Univers
Gothic
TimesNew
шрифты
#
Набор символов
Показание на LCD
ID
MicroType MicroType MicroType MicroType MicroType TrueType
Bitmap
Bitmap
Bitmap
MicroType
8cpuRU.p65
12/16/99, 4:08 PM
24
Руководство пользователя
25
Русский

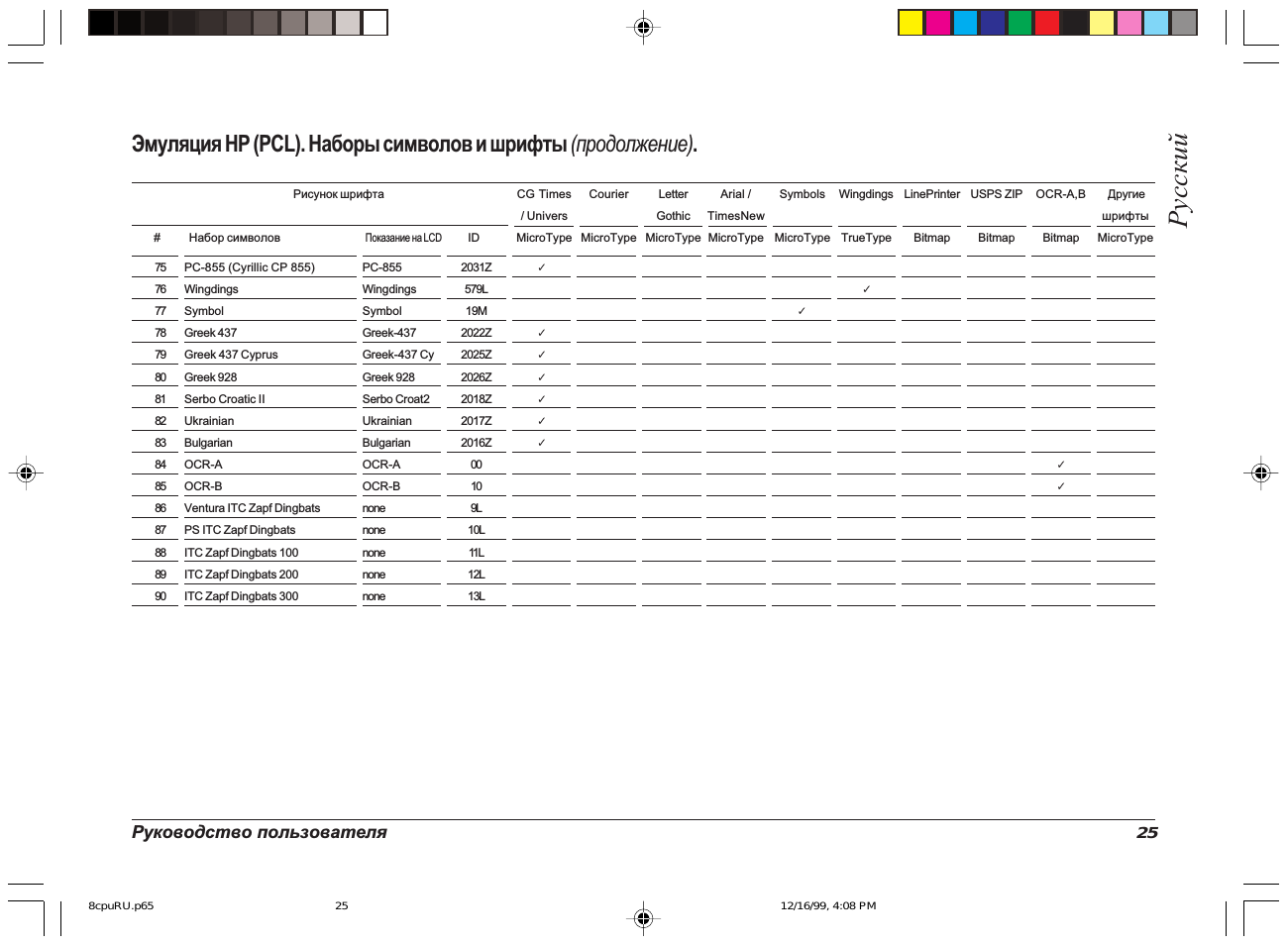

Эмуляция HP (PCL). Наборы символов и шрифты (продолжение).
75
PC-855 (Cyrillic CP 855)
PC-855
2031Z
579L
19M
2022Z
00
10L
11L
12L
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
Рисунок шрифта
CG Times
Courier
Letter
Arial /
Symbols Wingdings LinePrinter USPS ZIP OCR-A,B
Другие
/ Univers
Gothic
TimesNew
шрифты
#
Набор символов
Показание на LCD
ID
MicroType MicroType MicroType MicroType MicroType TrueType
Bitmap
Bitmap
Bitmap
MicroType
8cpuRU.p65
12/16/99, 4:08 PM
25
Бумага и другие носители для печати, Действия при застревании бумаги Page 26
26
OKIPAGE 8c Plus

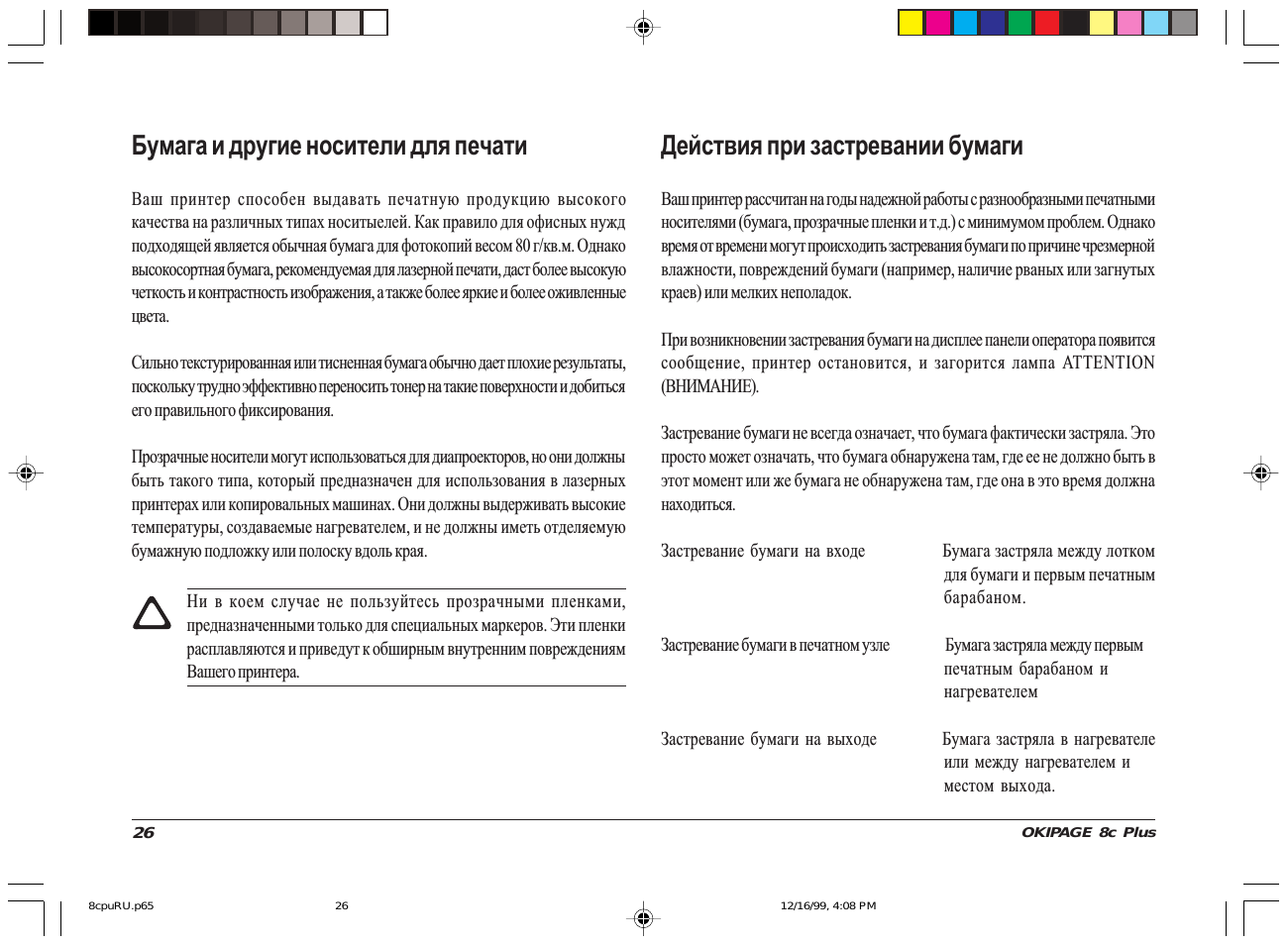

Бумага и другие носители для печати
Ваш принтер способен выдавать печатную продукцию высокого
качества на различных типах носитыелей. Как правило для офисных нужд
подходящей является обычная бумага для фотокопий весом 80 г/кв.м. Однако
высокосортная бумага, рекомендуемая для лазерной печати, даст более высокую
четкость и контрастность изображения, а также более яркие и более оживленные
цвета.
Сильно текстурированная или тисненная бумага обычно дает плохие результаты,
поскольку трудно эффективно переносить тонер на такие поверхности и добиться
его правильного фиксирования.
Прозрачные носители могут использоваться для диапроекторов, но они должны
быть такого типа, который предназначен для использования в лазерных
принтерах или копировальных машинах. Они должны выдерживать высокие
температуры, создаваемые нагревателем, и не должны иметь отделяемую
бумажную подложку или полоску вдоль края.
Ни в коем случае не пользуйтесь прозрачными пленками,
предназначенными только для специальных маркеров. Эти пленки
расплавляются и приведут к обширным внутренним повреждениям
Вашего принтера.
Действия при застревании бумаги
Ваш принтер рассчитан на годы надежной работы с разнообразными печатными
носителями (бумага, прозрачные пленки и т.д.) с минимумом проблем. Однако
время от времени могут происходить застревания бумаги по причине чрезмерной
влажности, повреждений бумаги (например, наличие рваных или загнутых
краев) или мелких неполадок.
При возникновении застревания бумаги на дисплее панели оператора появится
сообщение, принтер остановится, и загорится лампа ATTENTION
(ВНИМАНИЕ).
Застревание бумаги не всегда означает, что бумага фактически застряла. Это
просто может означать, что бумага обнаружена там, где ее не должно быть в
этот момент или же бумага не обнаружена там, где она в это время должна
находиться.
Застревание бумаги на входе
Бумага застряла между лотком
для бумаги и первым печатным
барабаном.
Застревание бумаги в печатном узле
Бумага застряла между первым
печатным барабаном и
нагревателем
Застревание бумаги на выходе
Бумага застряла в нагревателе
или между нагревателем и
местом выхода.
8cpuRU.p65
12/16/99, 4:08 PM
26
Руководство пользователя
27
Русский

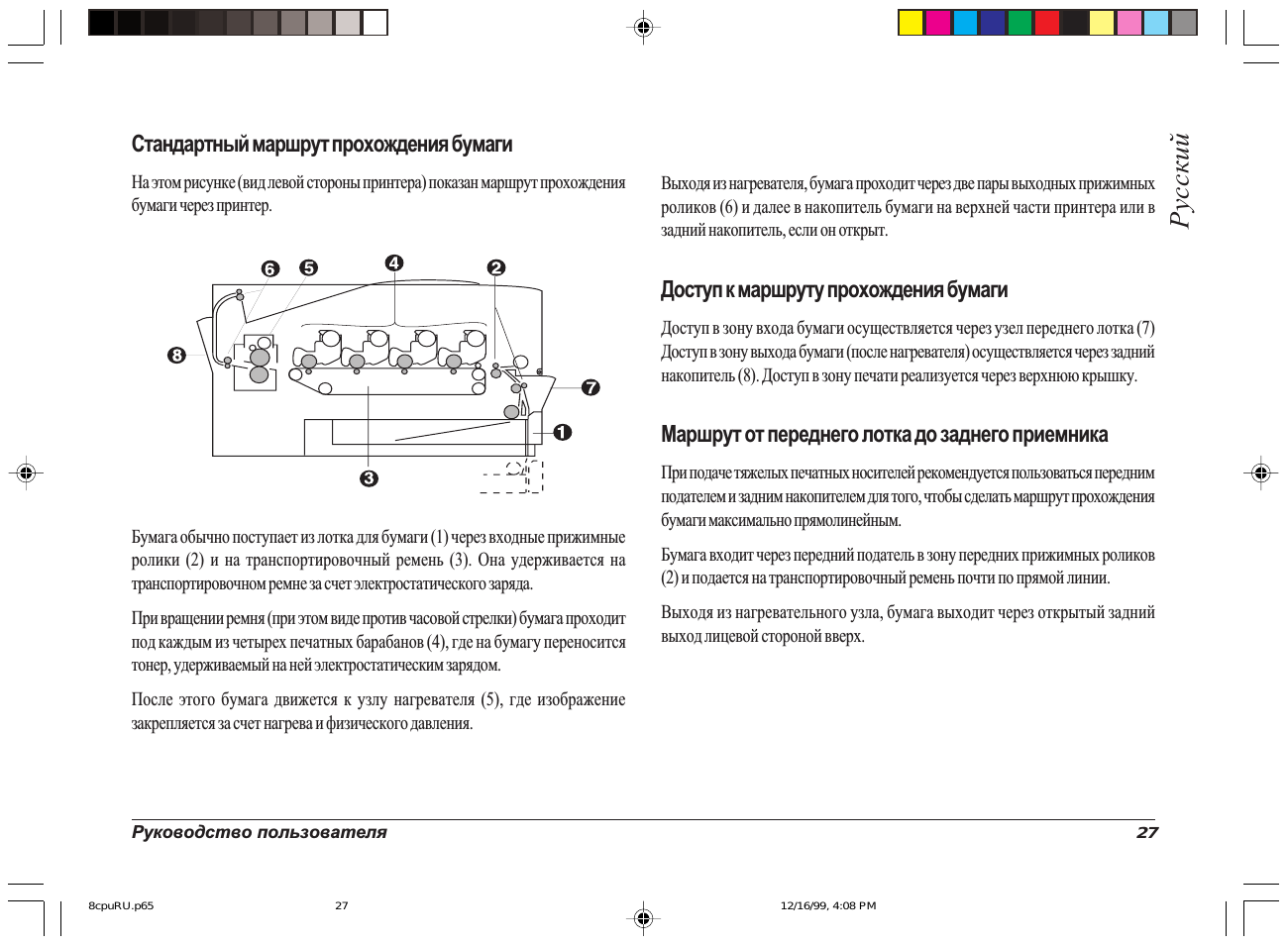

Стандартный маршрут прохождения бумаги
На этом рисунке (вид левой стороны принтера) показан маршрут прохождения
бумаги через принтер.
Бумага обычно поступает из лотка для бумаги (1) через входные прижимные
ролики (2) и на транспортировочный ремень (3). Она удерживается на
транспортировочном ремне за счет электростатического заряда.
под каждым из четырех печатных барабанов (4), где на бумагу переносится
тонер, удерживаемый на ней электростатическим зарядом.
закрепляется за счет нагрева и физического давления.
Выходя из нагревателя, бумага проходит через две пары выходных прижимных
роликов (6) и далее в накопитель бумаги на верхней части принтера или в
задний накопитель, если он открыт.
Доступ к маршруту прохождения бумаги
Доступ в зону входа бумаги осуществляется через узел переднего лотка (7)
Доступ в зону выхода бумаги (после нагревателя) осуществляется через задний
накопитель (8). Доступ в зону печати реализуется через верхнюю крышку.
Маршрут от переднего лотка до заднего приемника
При подаче тяжелых печатных носителей рекомендуется пользоваться передним
подателем и задним накопителем для того, чтобы сделать маршрут прохождения
бумаги максимально прямолинейным.
(2) и подается на транспортировочный ремень почти по прямой линии.
выход лицевой стороной вверх.
8cpuRU.p65
12/16/99, 4:08 PM
27
Устранение застревания бумаги на входе, Удаление застревания бумаги в печатном узле Page 28
28
OKIPAGE 8c Plus

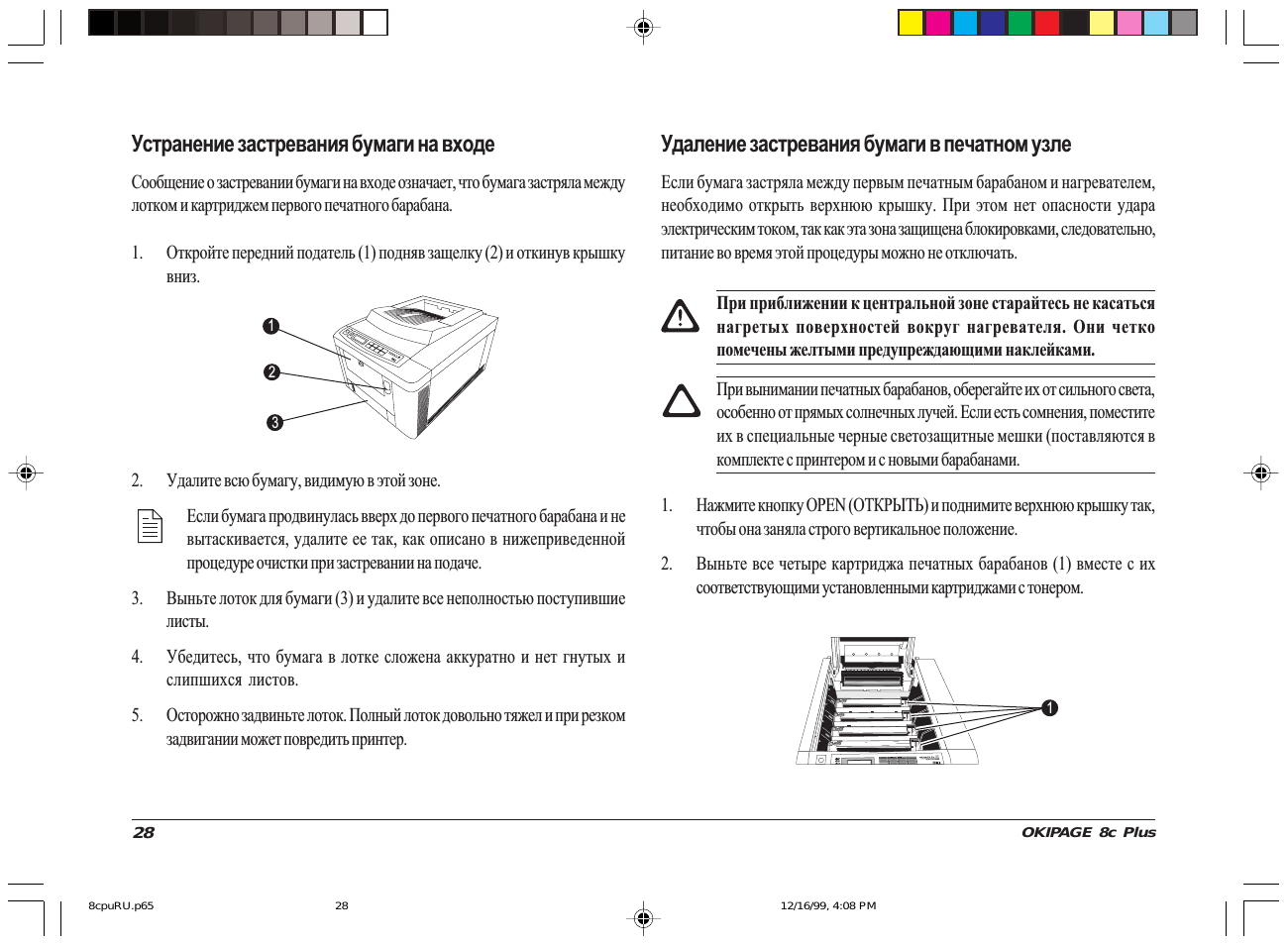

Устранение застревания бумаги на входе
Сообщение о застревании бумаги на входе означает, что бумага застряла между
лотком и картриджем первого печатного барабана.
1. Откройте передний податель (1) подняв защелку (2) и откинув крышку
вниз.
2. Удалите всю бумагу, видимую в этой зоне.
Если бумага продвинулась вверх до первого печатного барабана и не
вытаскивается, удалите ее так, как описано в нижеприведенной
процедуре очистки при застревании на подаче.
3. Выньте лоток для бумаги (3) и удалите все неполностью поступившие
листы.
4. Убедитесь, что бумага в лотке сложена аккуратно и нет гнутых и
слипшихся листов.
5. Осторожно задвиньте лоток. Полный лоток довольно тяжел и при резком
задвигании может повредить принтер.
Удаление застревания бумаги в печатном узле
Если бумага застряла между первым печатным барабаном и нагревателем,
необходимо открыть верхнюю крышку. При этом нет опасности удара
электрическим током, так как эта зона защищена блокировками, следовательно,
питание во время этой процедуры можно не отключать.
При приближении к центральной зоне старайтесь не касаться
нагретых поверхностей вокруг нагревателя. Они четко
помечены желтыми предупреждающими наклейками.
При вынимании печатных барабанов, оберегайте их от сильного света,
особенно от прямых солнечных лучей. Если есть сомнения, поместите
их в специальные черные светозащитные мешки (поставляются в
комплекте с принтером и с новыми барабанами.
1. Нажмите кнопку OPEN (ОТКРЫТЬ) и поднимите верхнюю крышку так,
чтобы она заняла строго вертикальное положение.
2. Выньте все четыре картриджа печатных барабанов (1) вместе с их
соответствующими установленными картриджами с тонером.
1
2
3
1
8cpuRU.p65
12/16/99, 4:08 PM
28
Русский, Удаление застревания бумаги на выходе Page 29
Руководство пользователя
29
Русский

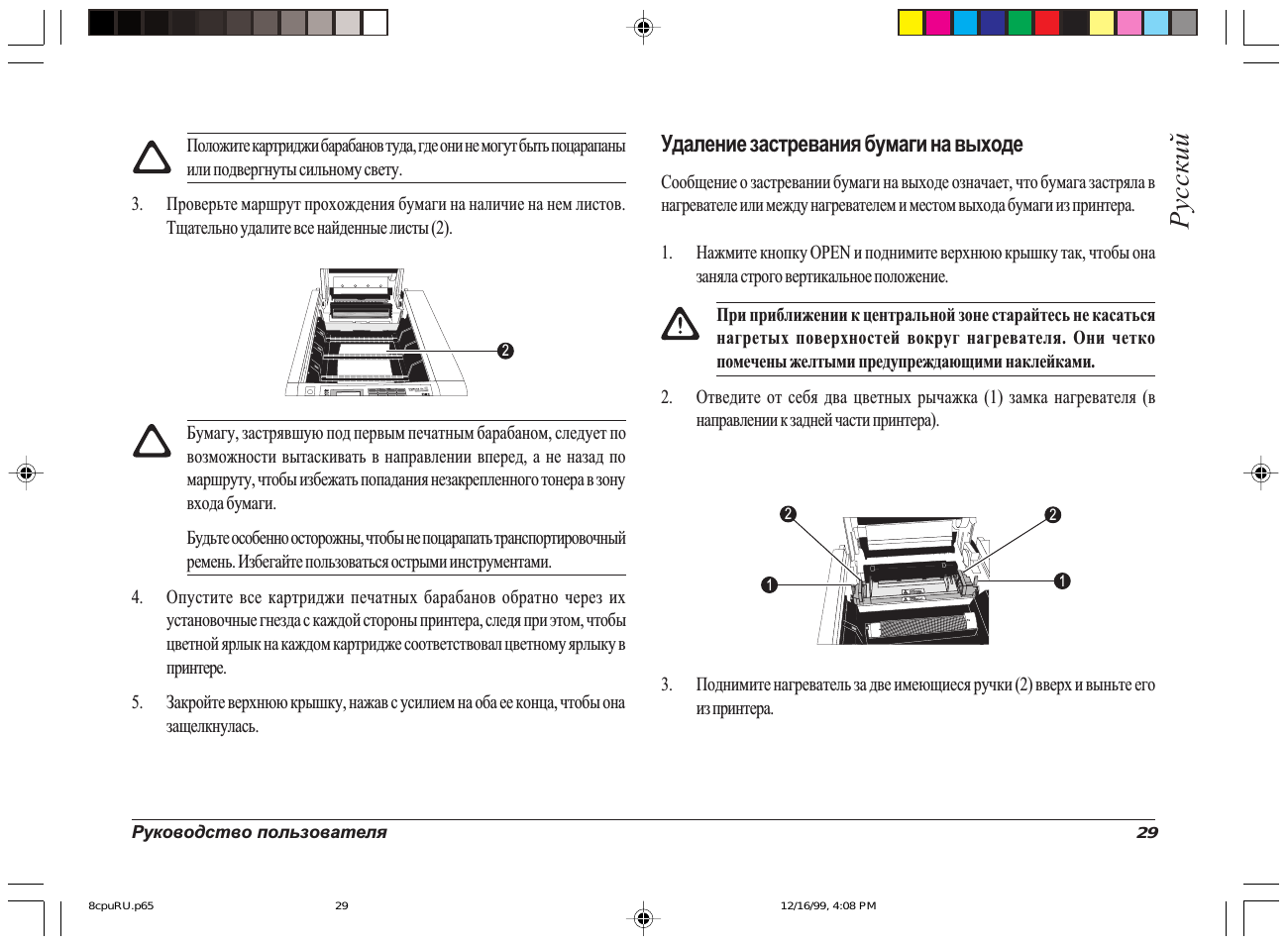

Положите картриджи барабанов туда, где они не могут быть поцарапаны
или подвергнуты сильному свету.
3. Проверьте маршрут прохождения бумаги на наличие на нем листов.
Тщательно удалите все найденные листы (2).
Бумагу, застрявшую под первым печатным барабаном, следует по
возможности вытаскивать в направлении вперед, а не назад по
маршруту, чтобы избежать попадания незакрепленного тонера в зону
входа бумаги.
ремень. Избегайте пользоваться острыми инструментами.
4. Опустите все картриджи печатных барабанов обратно через их
установочные гнезда с каждой стороны принтера, следя при этом, чтобы
цветной ярлык на каждом картридже соответствовал цветному ярлыку в
принтере.
5. Закройте верхнюю крышку, нажав с усилием на оба ее конца, чтобы она
защелкнулась.
Удаление застревания бумаги на выходе
Сообщение о застревании бумаги на выходе означает, что бумага застряла в
нагревателе или между нагревателем и местом выхода бумаги из принтера.
1. Нажмите кнопку OPEN и поднимите верхнюю крышку так, чтобы она
заняла строго вертикальное положение.
При приближении к центральной зоне старайтесь не касаться
нагретых поверхностей вокруг нагревателя. Они четко
помечены желтыми предупреждающими наклейками.
2. Отведите от себя два цветных рычажка (1) замка нагревателя (в
направлении к задней части принтера).
3. Поднимите нагреватель за две имеющиеся ручки (2) вверх и выньте его
из принтера.
2
1
2
2
1
8cpuRU.p65
12/16/99, 4:08 PM
29

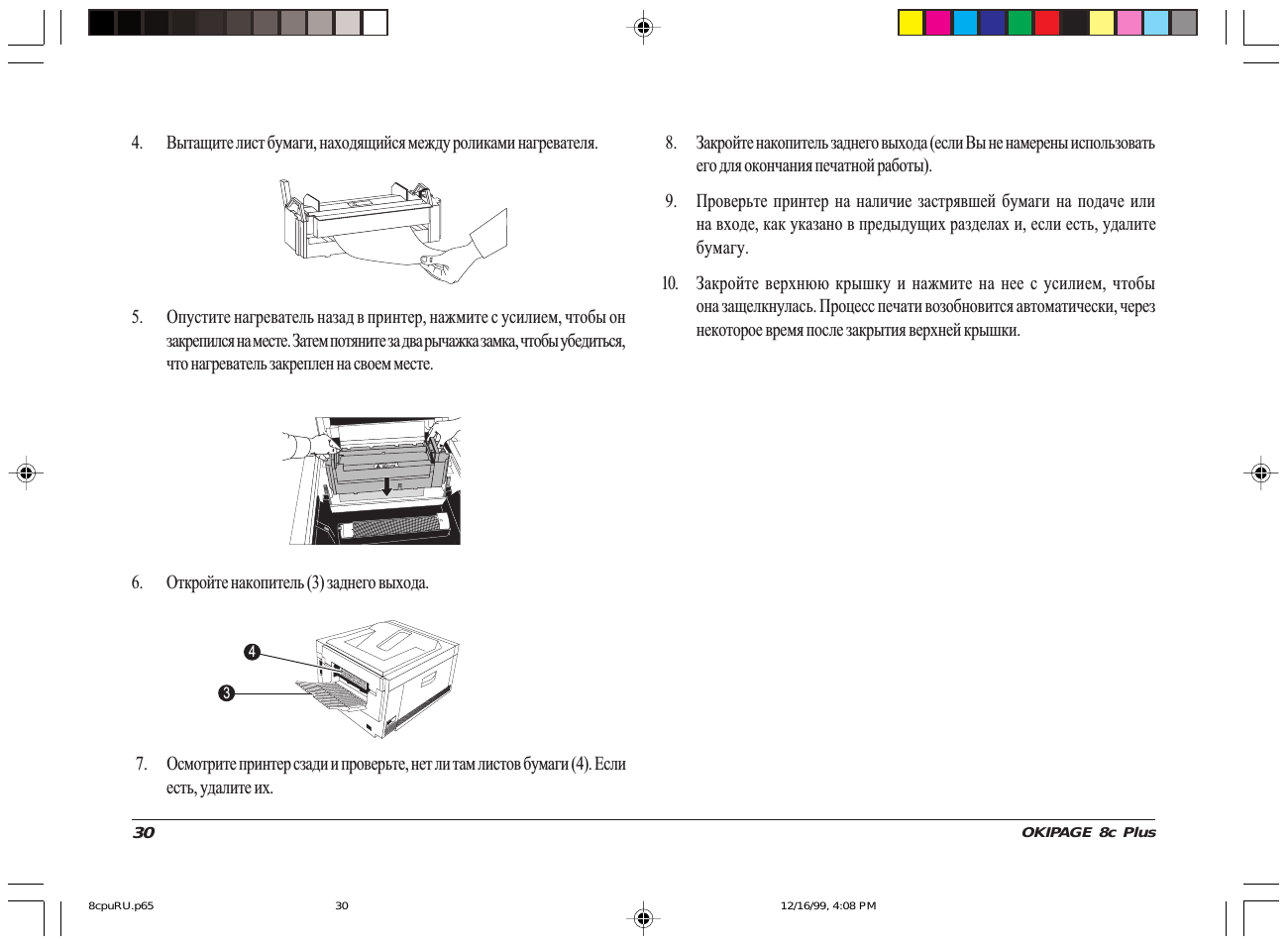

. Вытащите лист бумаги, находящийся между роликами нагревате... Page 30
30
OKIPAGE 8c Plus
4. Вытащите лист бумаги, находящийся между роликами нагревателя.
5. Опустите нагреватель назад в принтер, нажмите с усилием, чтобы он
закрепился на месте. Затем потяните за два рычажка замка, чтобы убедиться,
что нагреватель закреплен на своем месте.
6. Откройте накопитель (3) заднего выхода.
7. Осмотрите принтер сзади и проверьте, нет ли там листов бумаги (4). Если
есть, удалите их.
8. Закройте накопитель заднего выхода (если Вы не намерены использовать
его для окончания печатной работы).
9. Проверьте принтер на наличие застрявшей бумаги на подаче или
на входе, как указано в предыдущих разделах и, если есть, удалите
бумагу.
10. Закройте верхнюю крышку и нажмите на нее с усилием, чтобы
она защелкнулась. Процесс печати возобновится автоматически, через
некоторое время после закрытия верхней крышки.
4
3
8cpuRU.p65
12/16/99, 4:08 PM
30
06:22
OKI C332DN converted to Trans White Toner
11:06
Cleaning an OKI Printer
02:35
OKI C612 A4 Colour LED Laser Printer
01:52
Printerland Review: OKI MC363dn A4 Colour LED Multifunction Printer
02:28
Новые полноцветные устройства серии С3 от OKI
07:45
Распаковка и запуск OKI MC873dnv
04:06
OKI MC873/MC853 – Распаковка, сборка, установка и настройка
04:30
Навороченное МФУ от OKI: MC362dn
Press the button for help
Manualza!
Support chat
Comments not foundFeel free to share your valuable feedback with us.
