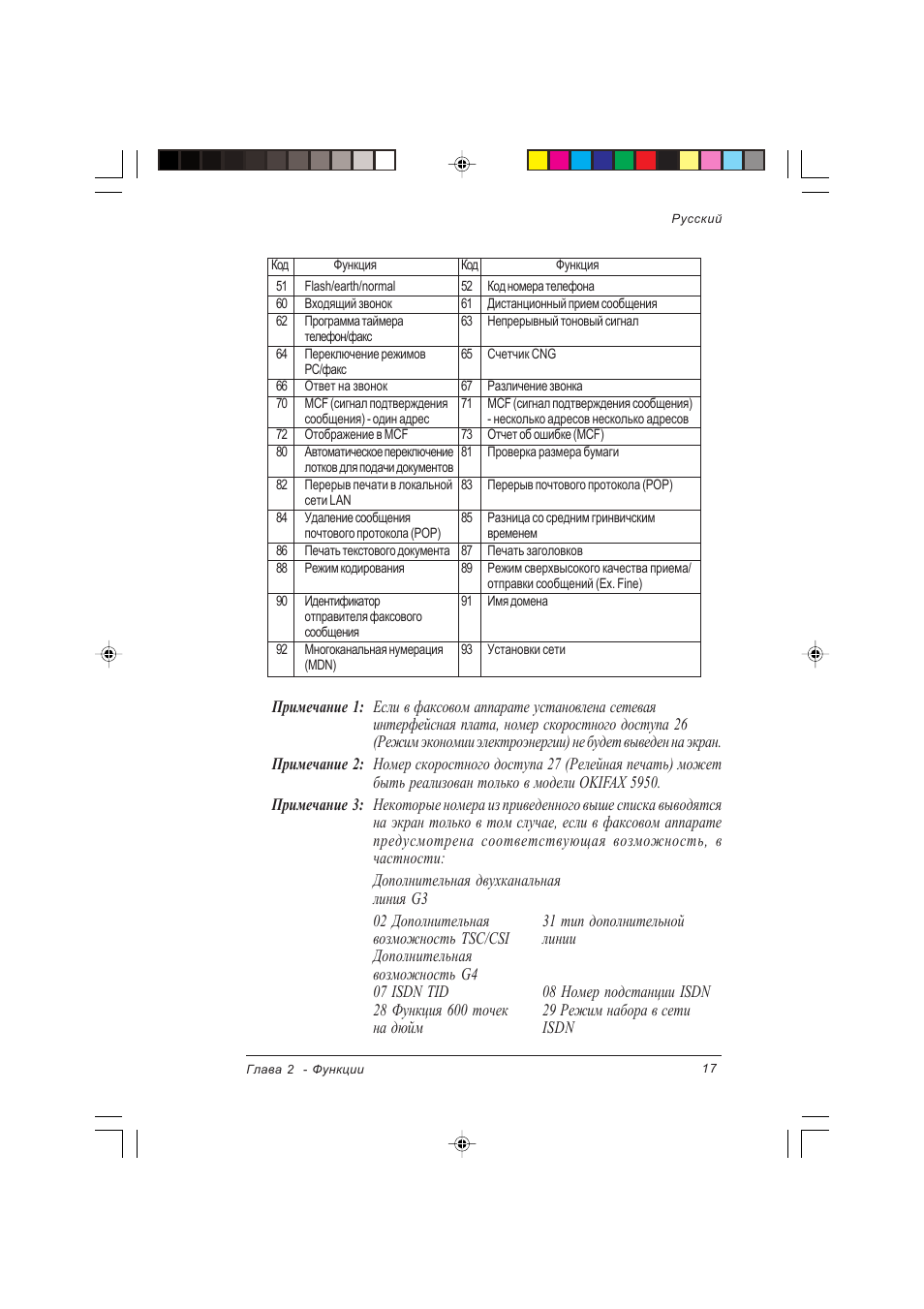

Функции Код Функция Код Функция ...

17

Русский

Глава 2 - Функции

Код

Функция

Код

Функция

51

Flash/earth/normal

52 Код номера телефона

60

Входящий звонок

61 Дистанционный прием сообщения

62

Программа таймера

63 Непрерывный тоновый сигнал

телефон/факс

64

Переключение режимов

65 Счетчик CNG

РС/факс

66

Ответ на звонок

67 Различение звонка

70

MCF (сигнал подтверждения 71 MCF (сигнал подтверждения сообщения)
сообщения) - один адрес

- несколько адресов несколько адресов

72

Отображение в MCF

73 Отчет об ошибке (MCF)

80

Автоматическое переключение 81 Проверка размера бумаги

лотков для подачи документов

82

Перерыв печати в локальной 83 Перерыв почтового протокола (РОР)

сети LAN

84

Удаление сообщения

85 Разница со средним гринвичским

почтового протокола (РОР)

временем

86

Печать текстового документа 87 Печать заголовков

88

Режим кодирования

89 Режим сверхвысокого качества приема/

отправки сообщений (Ex. Fine)

90

Идентификатор

91 Имя домена

отправителя факсового

сообщения

92

Многоканальная нумерация

93 Установки сети

(MDN)

Примечание 1: Если в факсовом аппарате установлена сетевая

интерфейсная плата, номер скоростного доступа 26

(Режим экономии электроэнергии) не будет выведен на экран.

Примечание 2: Номер скоростного доступа 27 (Релейная печать) может

быть реализован только в модели OKIFAX 5950.

Примечание 3: Некоторые номера из приведенного выше списка выводятся

на экран только в том случае, если в факсовом аппарате

предусмотрена соответствующая возможность, в

частности:
Дополнительная двухканальная

линия G3
02 Дополнительная

31 тип дополнительной

возможность TSC/CSI

линии

Дополнительная

возможность G4

07 ISDN TID

08 Номер подстанции ISDN

28 Функция 600 точек

29 Режим набора в сети

на дюйм

ISDN

18

Русский

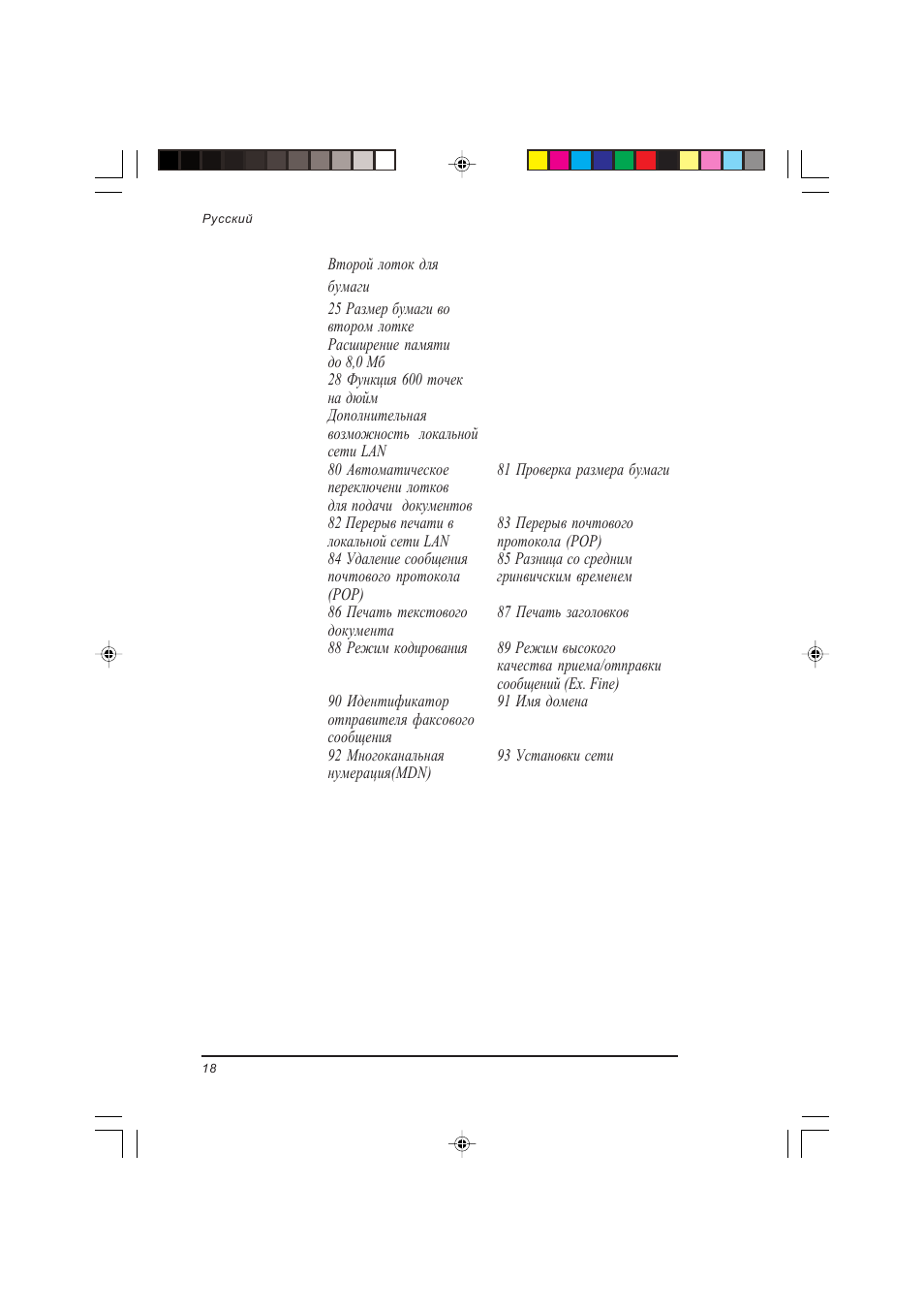

Второй лоток для
бумаги
25 Размер бумаги во

втором лотке

Расширение памяти

до 8,0 Мб

28 Функция 600 точек

на дюйм

Дополнительная

возможность локальной

сети LAN

80 Автоматическое

81 Проверка размера бумаги

переключени лотков

для подачи документов

82 Перерыв печати в

83 Перерыв почтового

локальной сети LAN

протокола (РОР)

84 Удаление сообщения

85 Разница со средним

почтового протокола

гринвичским временем

(РОР)

86 Печать текстового

87 Печать заголовков

документа

88 Режим кодирования

89 Режим высокого

качества приема/отправки

сообщений (Ex. Fine)

90 Идентификатор

91 Имя домена

отправителя факсового

сообщения

92 Многоканальная

93 Установки сети

нумерация(MDN)

19

Русский

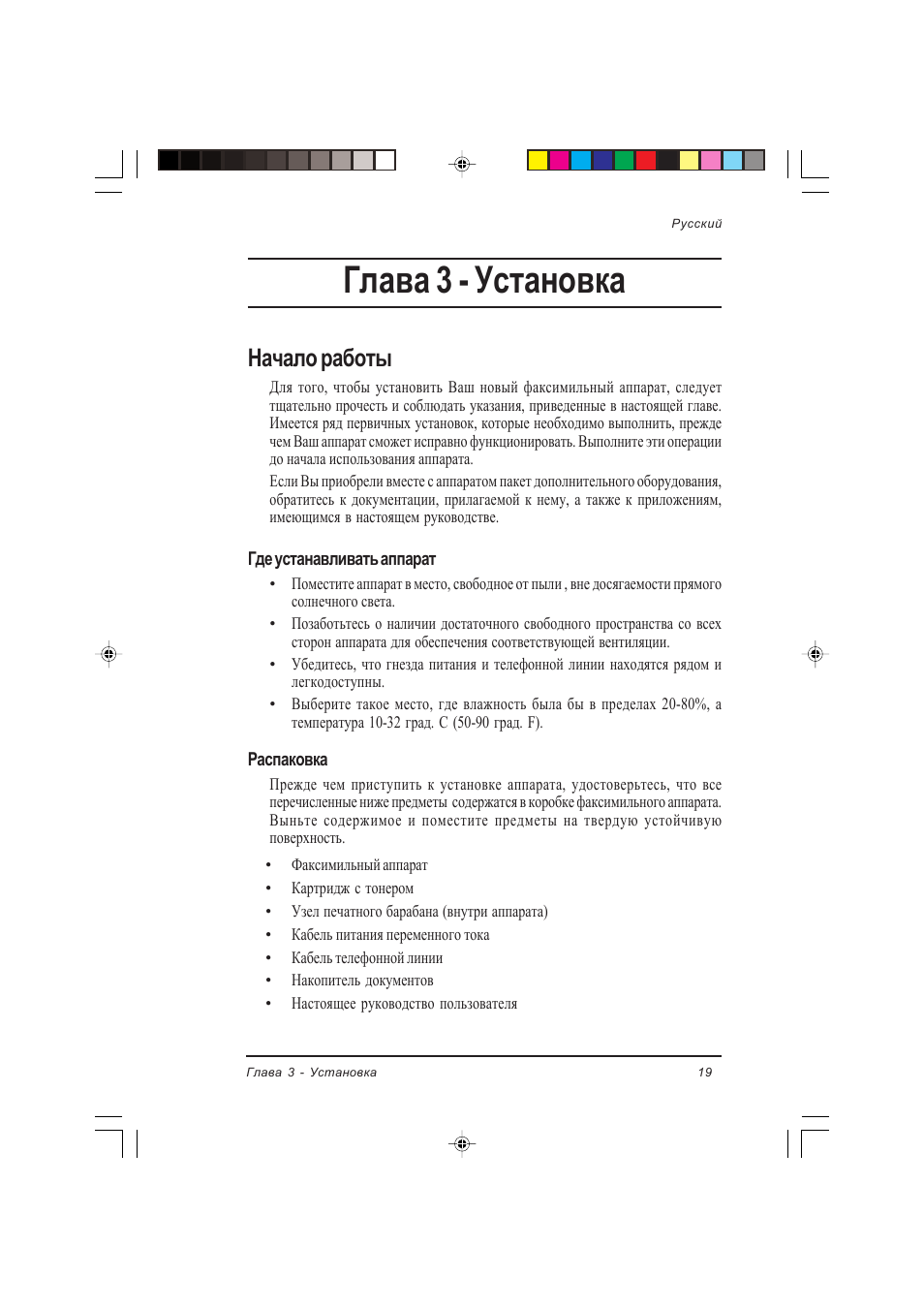

Глава 3 - Установка

Глава 3 - Установка

Начало работы

Для того, чтобы установить Ваш новый факсимильный аппарат, следует

тщательно прочесть и соблюдать указания, приведенные в настоящей главе.

Имеется ряд первичных установок, которые необходимо выполнить, прежде

чем Ваш аппарат сможет исправно функционировать. Выполните эти операции

до начала использования аппарата.
Если Вы приобрели вместе с аппаратом пакет дополнительного оборудования,

обратитесь к документации, прилагаемой к нему, а также к приложениям,

имеющимся в настоящем руководстве.

Где устанавливать аппарат

• Поместите аппарат в место, свободное от пыли , вне досягаемости прямого

солнечного света.

• Позаботьтесь о наличии достаточного свободного пространства со всех

сторон аппарата для обеспечения соответствующей вентиляции.

• Убедитесь, что гнезда питания и телефонной линии находятся рядом и

легкодоступны.

• Выберите такое место, где влажность была бы в пределах 20-80%, а

температура 10-32 град. С (50-90 град. F).

Распаковка

Прежде чем приступить к установке аппарата, удостоверьтесь, что все

перечисленные ниже предметы содержатся в коробке факсимильного аппарата.

Выньте содержимое и поместите предметы на твердую устойчивую

поверхность.

•

Факсимильный аппарат

•

Картридж с тонером

•

Узел печатного барабана (внутри аппарата)

•

Кабель питания переменного тока

•

Кабель телефонной линии

•

Накопитель документов

•

Настоящее руководство пользователя

20

Русский

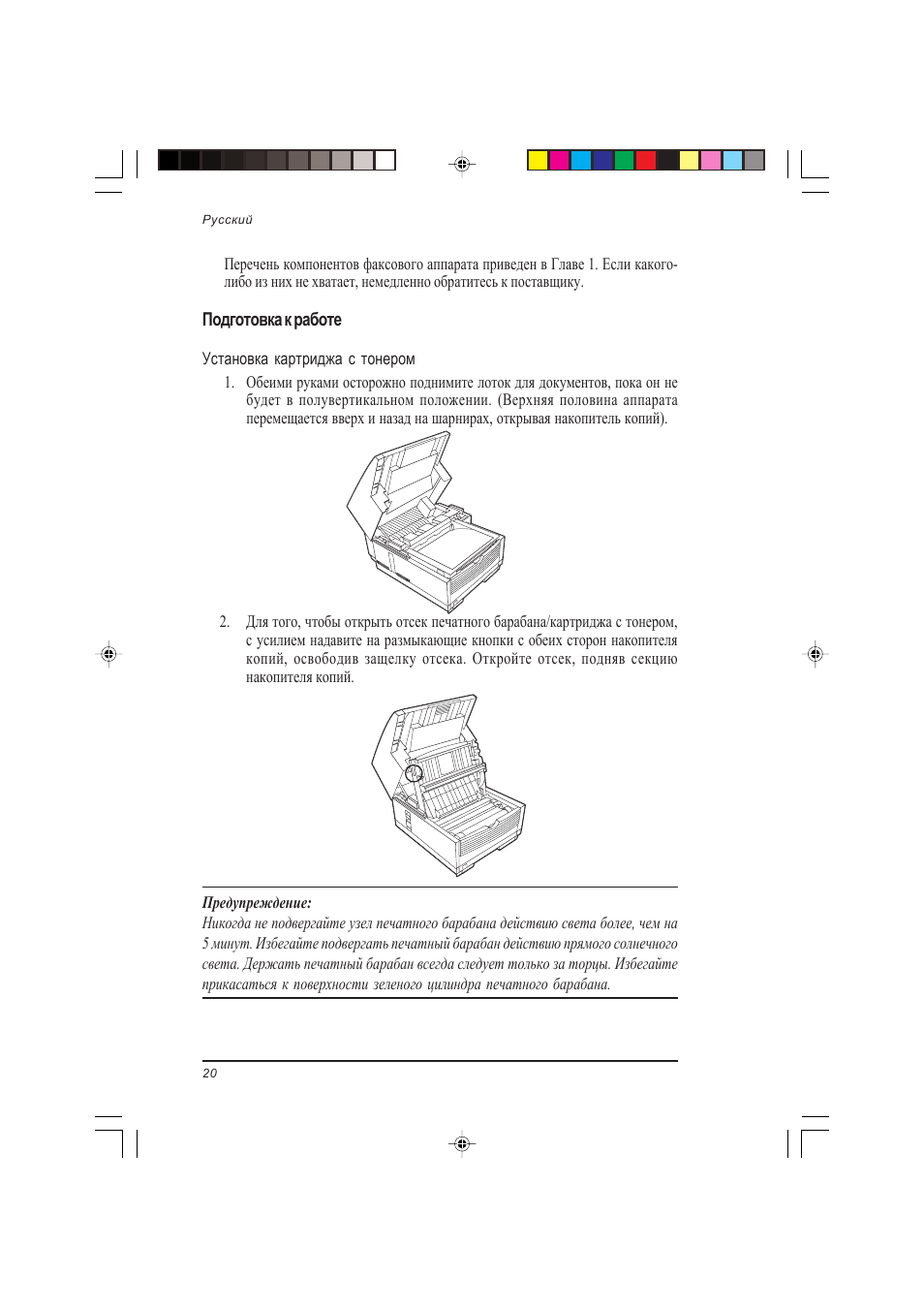

Перечень компонентов факсового аппарата приведен в Главе 1. Если какого-

либо из них не хватает, немедленно обратитесь к поставщику.

Подготовка к работе

Установка картриджа с тонером

1. Обеими руками осторожно поднимите лоток для документов, пока он не

будет в полувертикальном положении. (Верхняя половина аппарата

перемещается вверх и назад на шарнирах, открывая накопитель копий).

2. Для того, чтобы открыть отсек печатного барабана/картриджа с тонером,

с усилием надавите на размыкающие кнопки с обеих сторон накопителя

копий, освободив защелку отсека. Откройте отсек, подняв секцию

накопителя копий.

Предупреждение:
Никогда не подвергайте узел печатного барабана действию света более, чем на
5 минут. Избегайте подвергать печатный барабан действию прямого солнечного
света. Держать печатный барабан всегда следует только за торцы. Избегайте
прикасаться к поверхности зеленого цилиндра печатного барабана.

21

Русский

Глава 3 - Установка

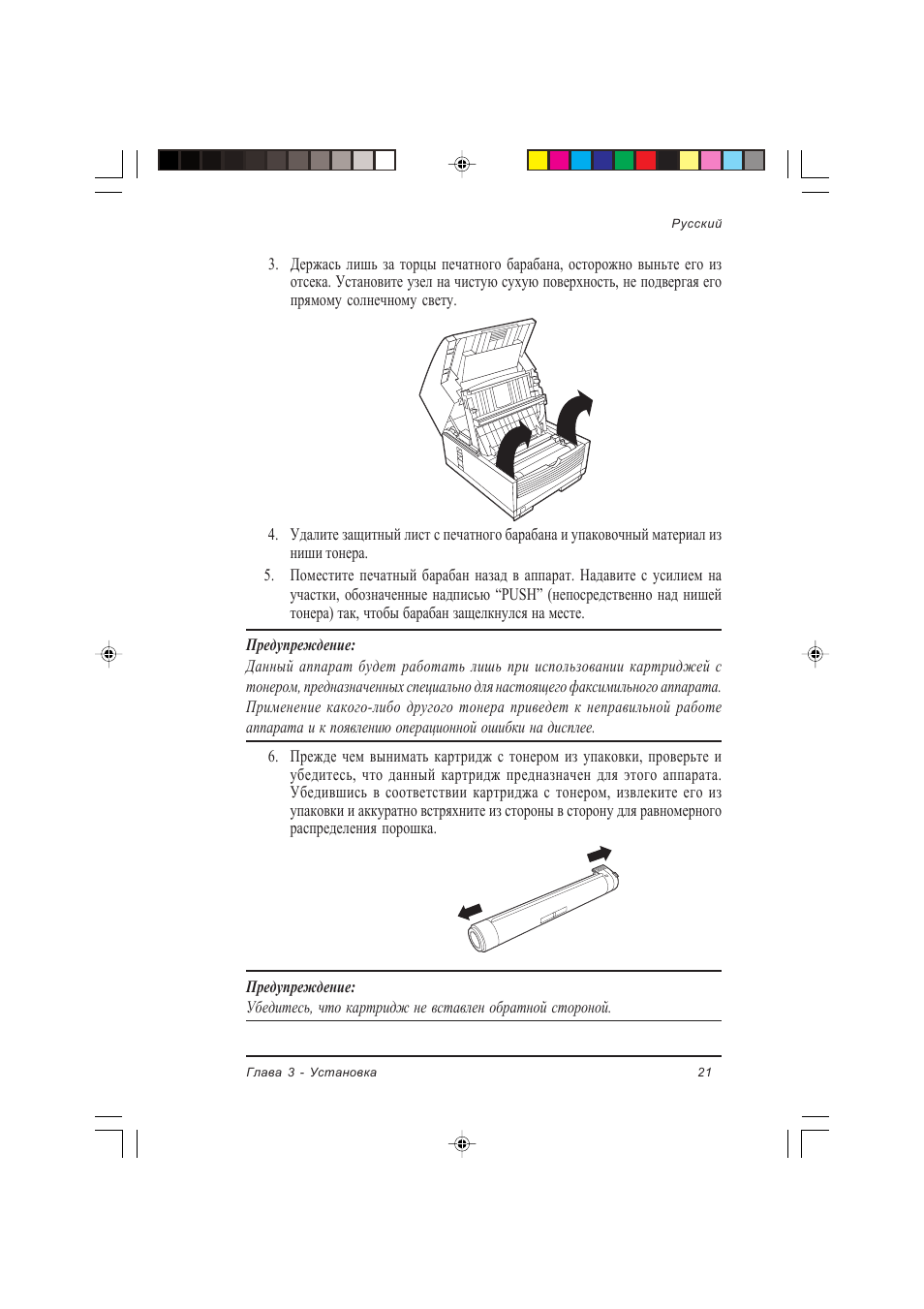

3. Держась лишь за торцы печатного барабана, осторожно выньте его из

отсека. Установите узел на чистую сухую поверхность, не подвергая его

прямому солнечному свету.

Предупреждение:
Убедитесь, что картридж не вставлен обратной стороной.

4. Удалите защитный лист с печатного барабана и упаковочный материал из

ниши тонера.

5. Поместите печатный барабан назад в аппарат. Надавите с усилием на

участки, обозначенные надписью “PUSH” (непосредственно над нишей

тонера) так, чтобы барабан защелкнулся на месте.

Предупреждение:
Данный аппарат будет работать лишь при использовании картриджей с
тонером, предназначенных специально для настоящего факсимильного аппарата.
Применение какого-либо другого тонера приведет к неправильной работе
аппарата и к появлению операционной ошибки на дисплее.

6. Прежде чем вынимать картридж с тонером из упаковки, проверьте и

убедитесь, что данный картридж предназначен для этого аппарата.

Убедившись в соответствии картриджа с тонером, извлеките его из

упаковки и аккуратно встряхните из стороны в сторону для равномерного

распределения порошка.

22

Русский

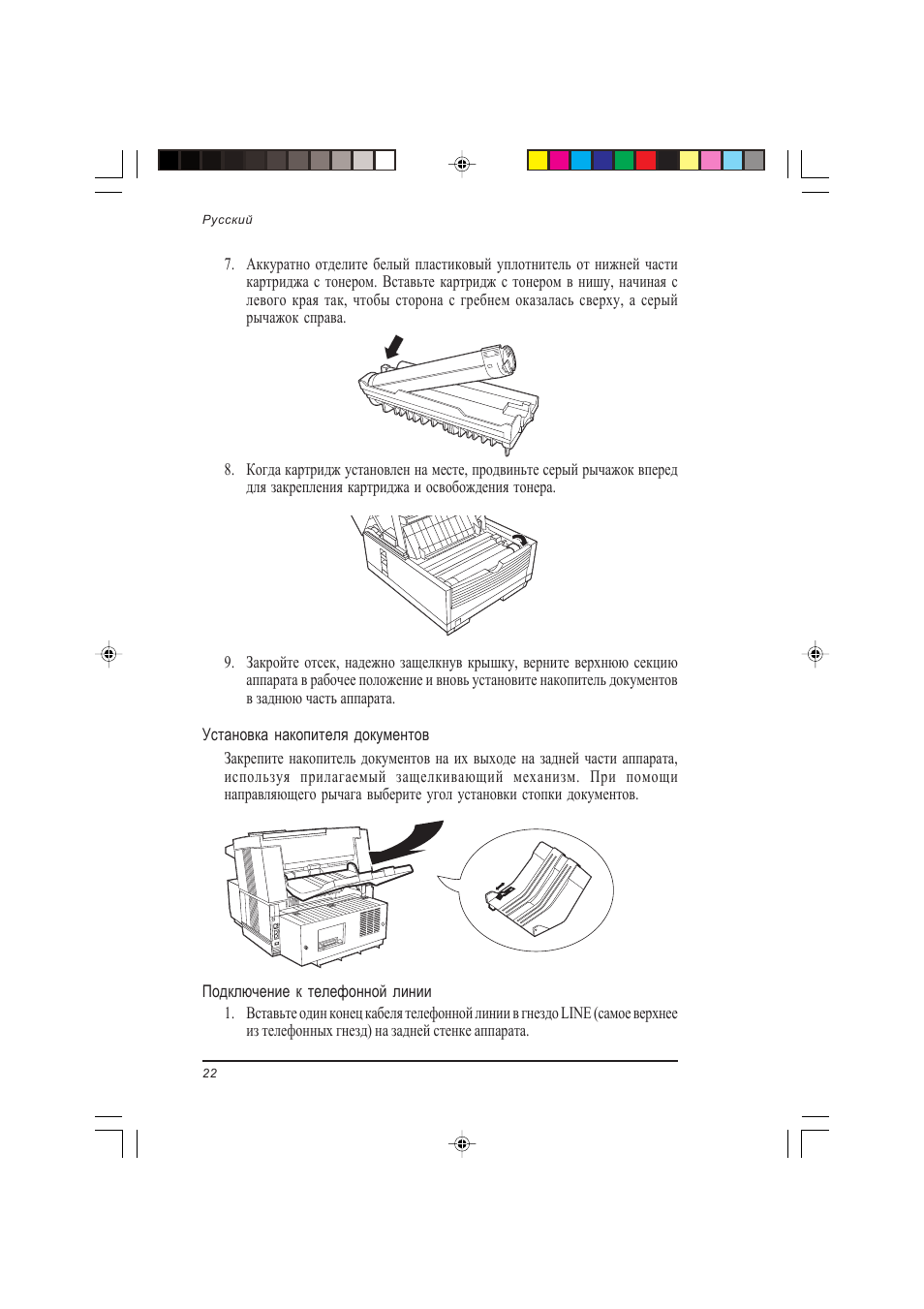

7. Аккуратно отделите белый пластиковый уплотнитель от нижней части

картриджа с тонером. Вставьте картридж с тонером в нишу, начиная с

левого края так, чтобы сторона с гребнем оказалась сверху, а серый

рычажок справа.

8. Когда картридж установлен на месте, продвиньте серый рычажок вперед

для закрепления картриджа и освобождения тонера.

9. Закройте отсек, надежно защелкнув крышку, верните верхнюю секцию

аппарата в рабочее положение и вновь установите накопитель документов

в заднюю часть аппарата.

Установка накопителя документов

Закрепите накопитель документов на их выходе на задней части аппарата,

используя прилагаемый защелкивающий механизм. При помощи

направляющего рычага выберите угол установки стопки документов.

Подключение к телефонной линии

1. Вставьте один конец кабеля телефонной линии в гнездо LINE (самое верхнее

из телефонных гнезд) на задней стенке аппарата.

23

Русский

Глава 3 - Установка

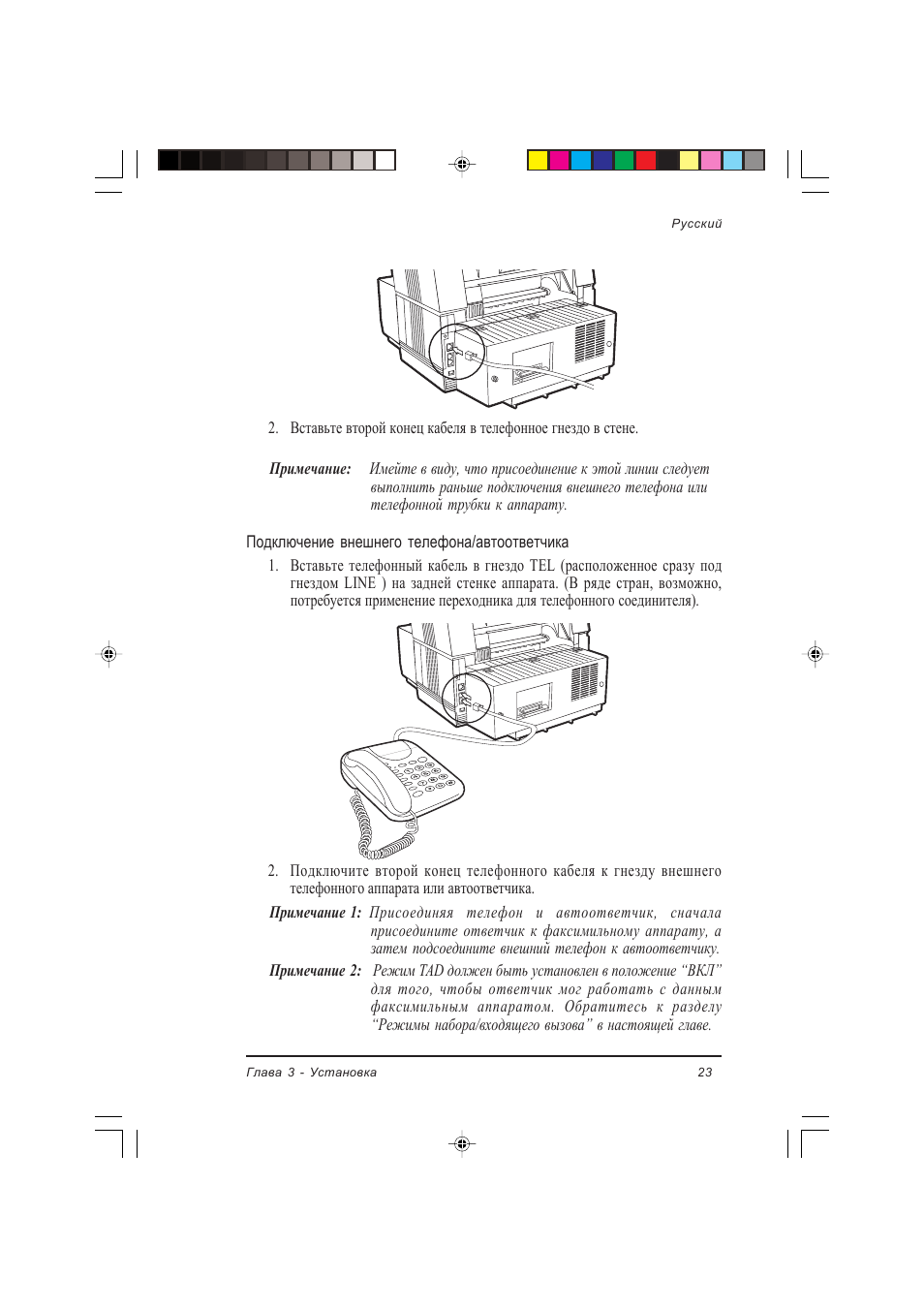

2. Вставьте второй конец кабеля в телефонное гнездо в стене.

Примечание: Имейте в виду, что присоединение к этой линии следует

выполнить раньше подключения внешнего телефона или

телефонной трубки к аппарату.

Подключение внешнего телефона/автоответчика

1. Вставьте телефонный кабель в гнездо TEL (расположенное сразу под

гнездом LINE ) на задней стенке аппарата. (В ряде стран, возможно,

потребуется применение переходника для телефонного соединителя).

2. Подключите второй конец телефонного кабеля к гнезду внешнего

телефонного аппарата или автоответчика.

Примечание 1: Присоединяя телефон и автоответчик, сначала

присоедините ответчик к факсимильному аппарату, а

затем подсоедините внешний телефон к автоответчику.

Примечание 2: Режим TAD должен быть установлен в положение “ВКЛ”

для того, чтобы ответчик мог работать с данным

факсимильным аппаратом. Обратитесь к разделу

“Режимы набора/входящего вызова” в настоящей главе.

24

Русский

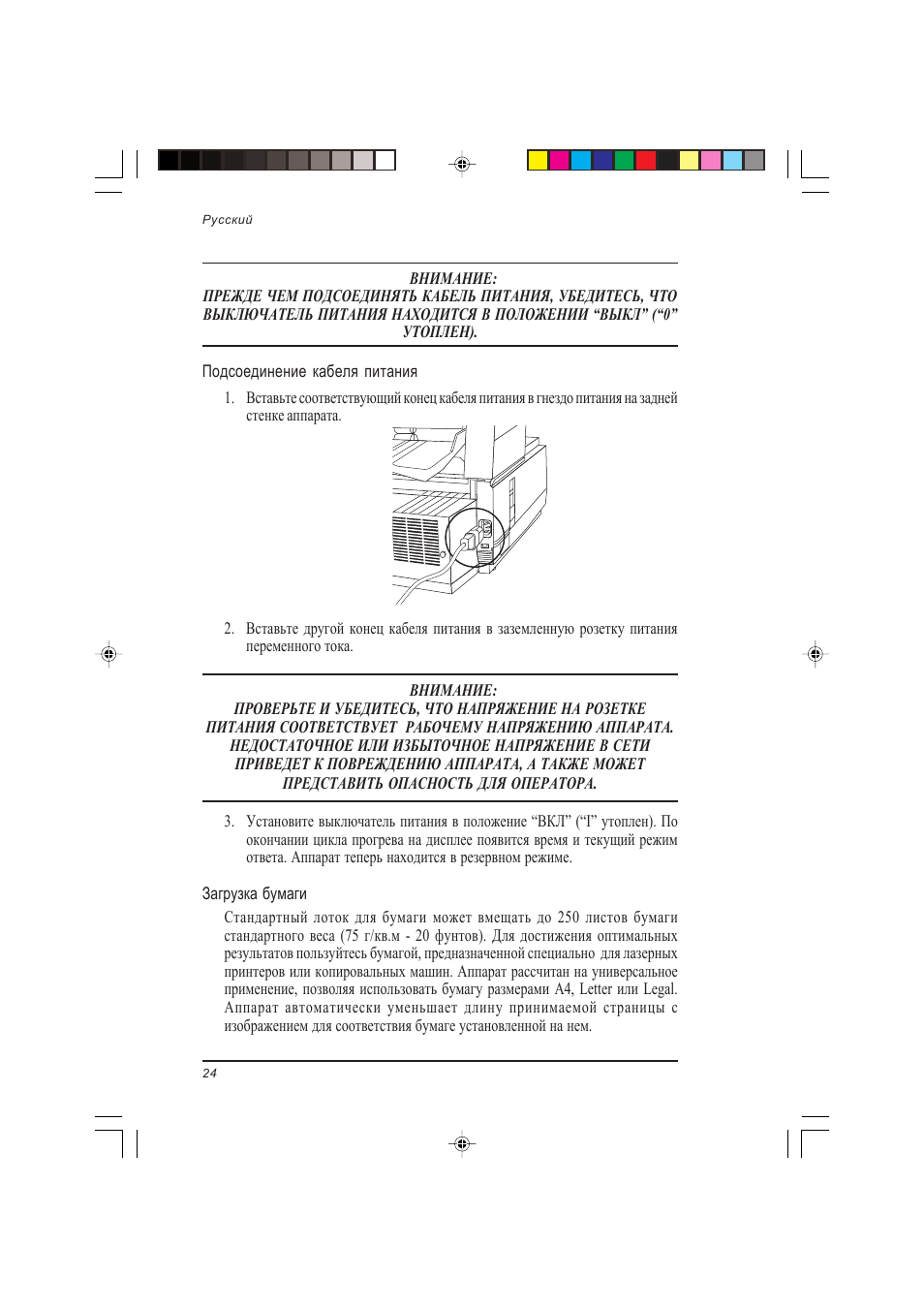

ВНИМАНИЕ:

ПРЕЖДЕ ЧЕМ ПОДСОЕДИНЯТЬ КАБЕЛЬ ПИТАНИЯ, УБЕДИТЕСЬ, ЧТО

ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ НАХОДИТСЯ В ПОЛОЖЕНИИ “ВЫКЛ” (“0”

УТОПЛЕН).

Подсоединение кабеля питания

1. Вставьте соответствующий конец кабеля питания в гнездо питания на задней

стенке аппарата.

2. Вставьте другой конец кабеля питания в заземленную розетку питания

переменного тока.

ВНИМАНИЕ:

ПРОВЕРЬТЕ И УБЕДИТЕСЬ, ЧТО НАПРЯЖЕНИЕ НА РОЗЕТКЕ

ПИТАНИЯ СООТВЕТСТВУЕТ РАБОЧЕМУ НАПРЯЖЕНИЮ АППАРАТА.

НЕДОСТАТОЧНОЕ ИЛИ ИЗБЫТОЧНОЕ НАПРЯЖЕНИЕ В СЕТИ

ПРИВЕДЕТ К ПОВРЕЖДЕНИЮ АППАРАТА, А ТАКЖЕ МОЖЕТ

ПРЕДСТАВИТЬ ОПАСНОСТЬ ДЛЯ ОПЕРАТОРА.

3. Установите выключатель питания в положение “ВКЛ” (“I” утоплен). По

окончании цикла прогрева на дисплее появится время и текущий режим

ответа. Аппарат теперь находится в резервном режиме.

Загрузка бумаги

Стандартный лоток для бумаги может вмещать до 250 листов бумаги

стандартного веса (75 г/кв.м - 20 фунтов). Для достижения оптимальных

результатов пользуйтесь бумагой, предназначенной специально для лазерных

принтеров или копировальных машин. Аппарат рассчитан на универсальное

применение, позволяя использовать бумагу размерами A4, Letter или Legal.

Аппарат автоматически уменьшает длину принимаемой страницы с

изображением для соответствия бумаге установленной на нем.

25

Русский

Глава 3 - Установка

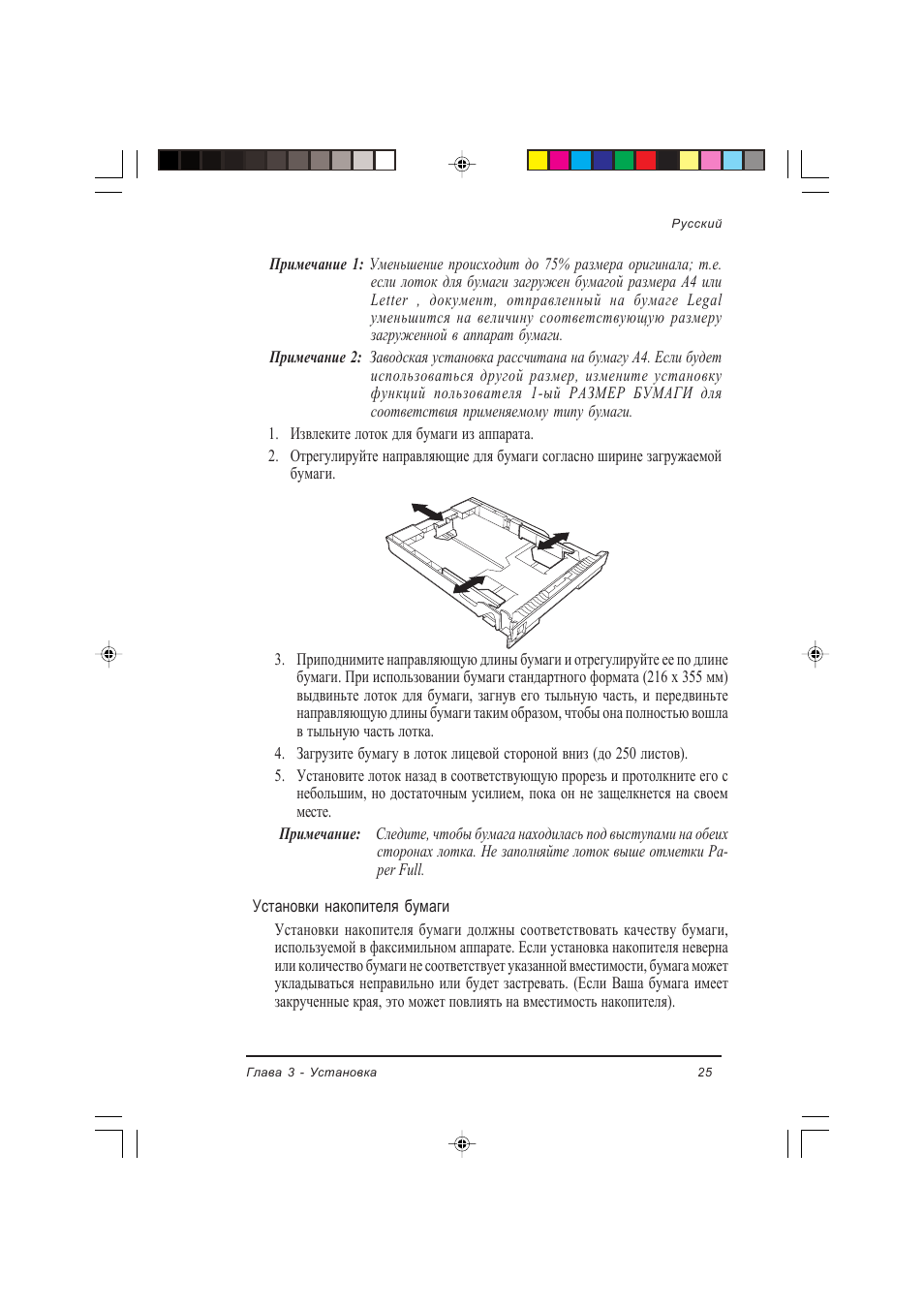

Примечание 1: Уменьшение происходит до 75% размера оригинала; т.е.

если лоток для бумаги загружен бумагой размера A4 или

Letter , документ, отправленный на бумаге Legal

уменьшится на величину соответствующую размеру

загруженной в аппарат бумаги.

Примечание 2: Заводская установка рассчитана на бумагу А4. Если будет

использоваться другой размер, измените установку

функций пользователя 1-ый РАЗМЕР БУМАГИ для

соответствия применяемому типу бумаги.

1. Извлеките лоток для бумаги из аппарата.
2. Отрегулируйте направляющие для бумаги согласно ширине загружаемой

бумаги.

3. Приподнимите направляющую длины бумаги и отрегулируйте ее по длине

бумаги. При использовании бумаги стандартного формата (216 х 355 мм)

выдвиньте лоток для бумаги, загнув его тыльную часть, и передвиньте

направляющую длины бумаги таким образом, чтобы она полностью вошла

в тыльную часть лотка.

4. Загрузите бумагу в лоток лицевой стороной вниз (до 250 листов).
5. Установите лоток назад в соответствующую прорезь и протолкните его с

небольшим, но достаточным усилием, пока он не защелкнется на своем

месте.

Примечание: Следите, чтобы бумага находилась под выступами на обеих

сторонах лотка. Не заполняйте лоток выше отметки Pa-

per Full.

Установки накопителя бумаги

Установки накопителя бумаги должны соответствовать качеству бумаги,

используемой в факсимильном аппарате. Если установка накопителя неверна

или количество бумаги не соответствует указанной вместимости, бумага может

укладываться неправильно или будет застревать. (Если Ваша бумага имеет

закрученные края, это может повлиять на вместимость накопителя).

26

Русский

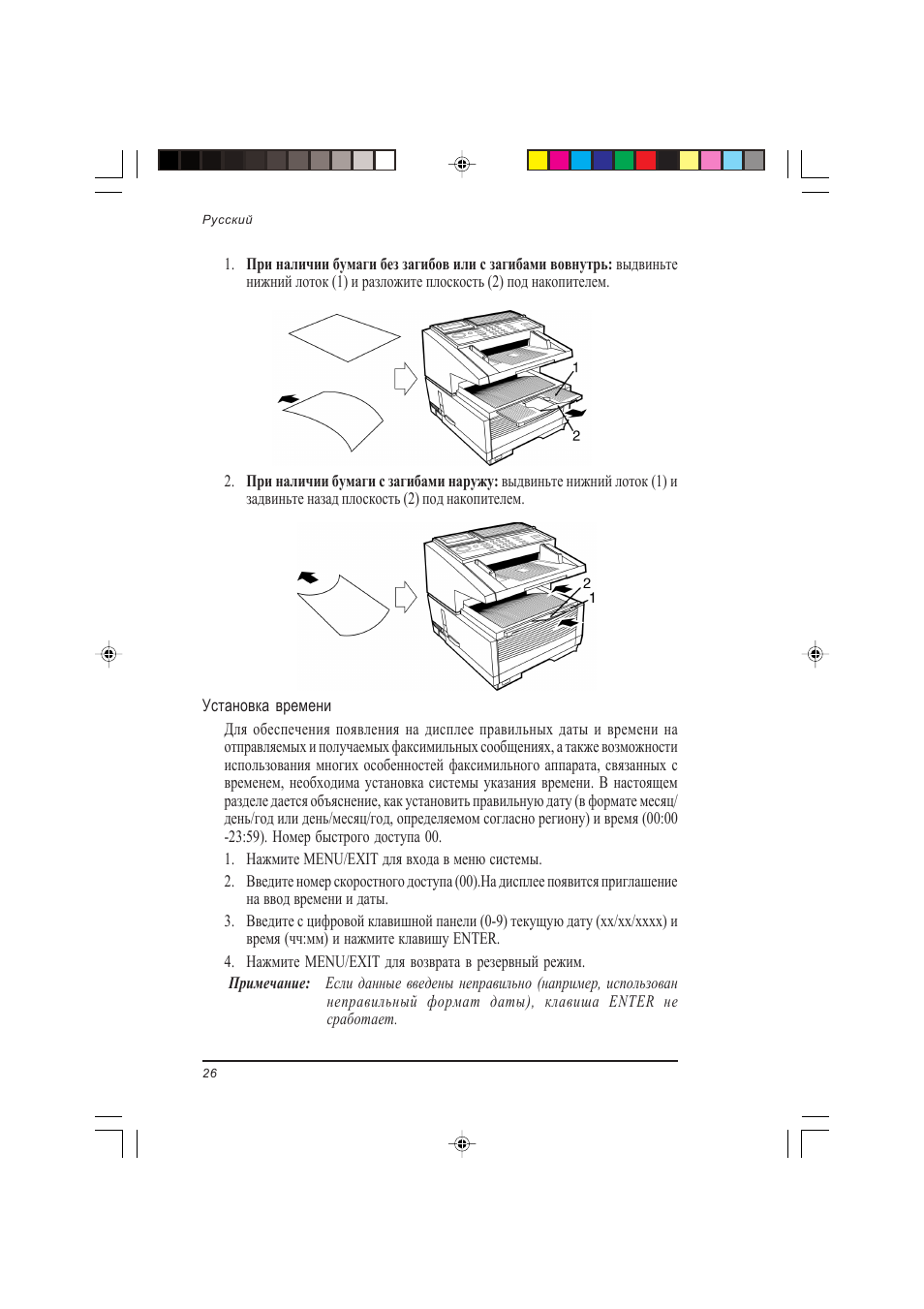

1. При наличии бумаги без загибов или с загибами вовнутрь: выдвиньте

нижний лоток (1) и разложите плоскость (2) под накопителем.

2. При наличии бумаги с загибами наружу: выдвиньте нижний лоток (1) и

задвиньте назад плоскость (2) под накопителем.

Установка времени

Для обеспечения появления на дисплее правильных даты и времени на

отправляемых и получаемых факсимильных сообщениях, а также возможности

использования многих особенностей факсимильного аппарата, связанных с

временем, необходима установка системы указания времени. В настоящем

разделе дается объяснение, как установить правильную дату (в формате месяц/

день/год или день/месяц/год, определяемом согласно региону) и время (00:00

-23:59). Номер быстрого доступа 00.
1. Нажмите MENU/EXIT для входа в меню системы.
2. Введите номер скоростного доступа (00).На дисплее появится приглашение

на ввод времени и даты.

3. Введите с цифровой клавишной панели (0-9) текущую дату (хх/хх/хххх) и

время (чч:мм) и нажмите клавишу ENTER.

4. Нажмите MENU/EXIT для возврата в резервный режим.

Примечание: Если данные введены неправильно (например, использован

неправильный формат даты), клавиша ENTER не

сработает.
