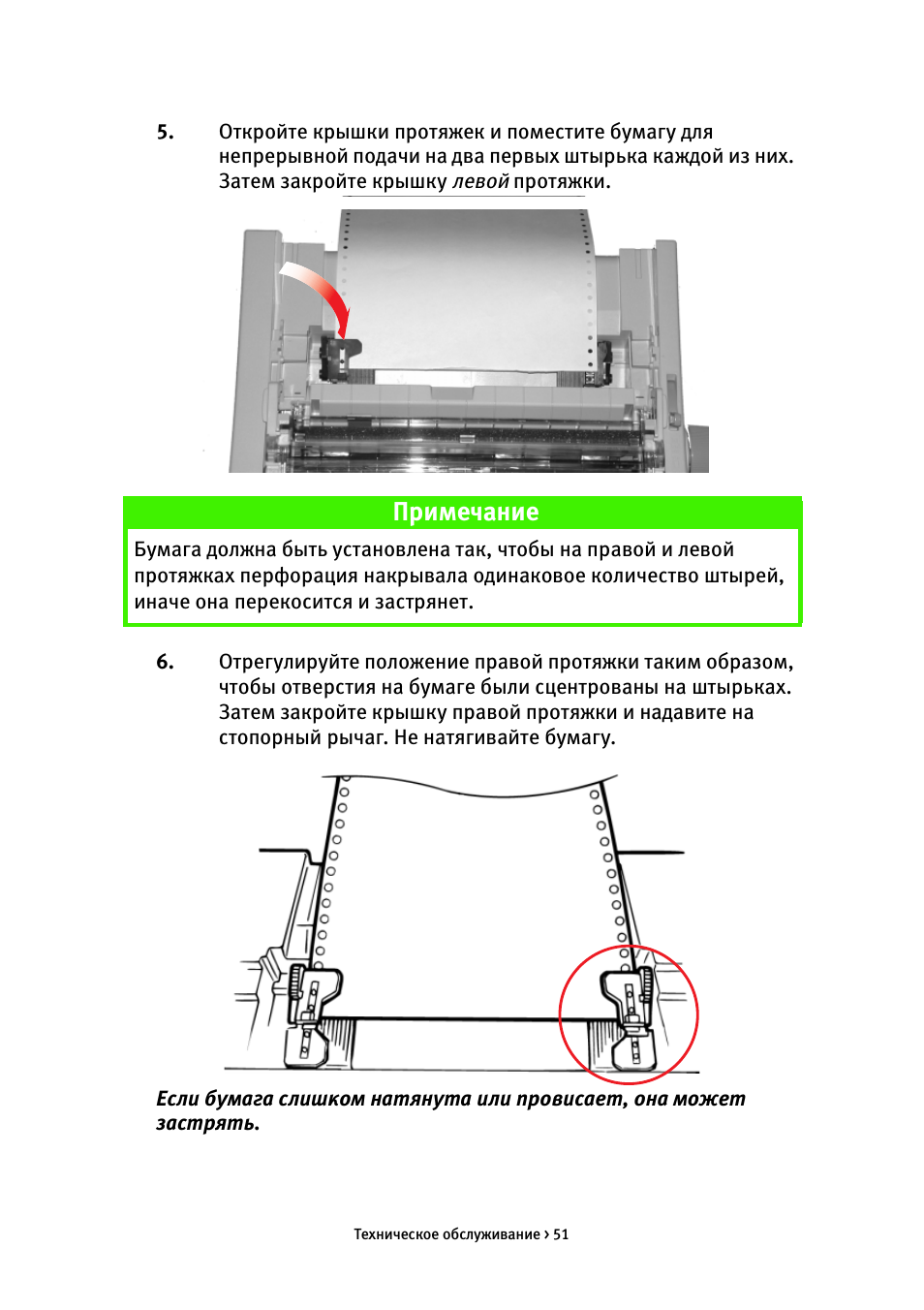

Техническое обслуживание > 51

5.

Откройте крышки протяжек и поместите бумагу для
непрерывной подачи на два первых штырька каждой из них.
Затем закройте крышку

левой протяжки.

6.

Отрегулируйте положение правой протяжки таким образом,
чтобы отверстия на бумаге были сцентрованы на штырьках.
Затем закройте крышку правой протяжки и надавите на
стопорный рычаг. Не натягивайте бумагу.

Если бумага слишком натянута или провисает, она может

застрять.

Примечание

Бумага должна быть установлена так, чтобы на правой и левой
протяжках перфорация накрывала одинаковое количество штырей,
иначе она перекосится и застрянет.

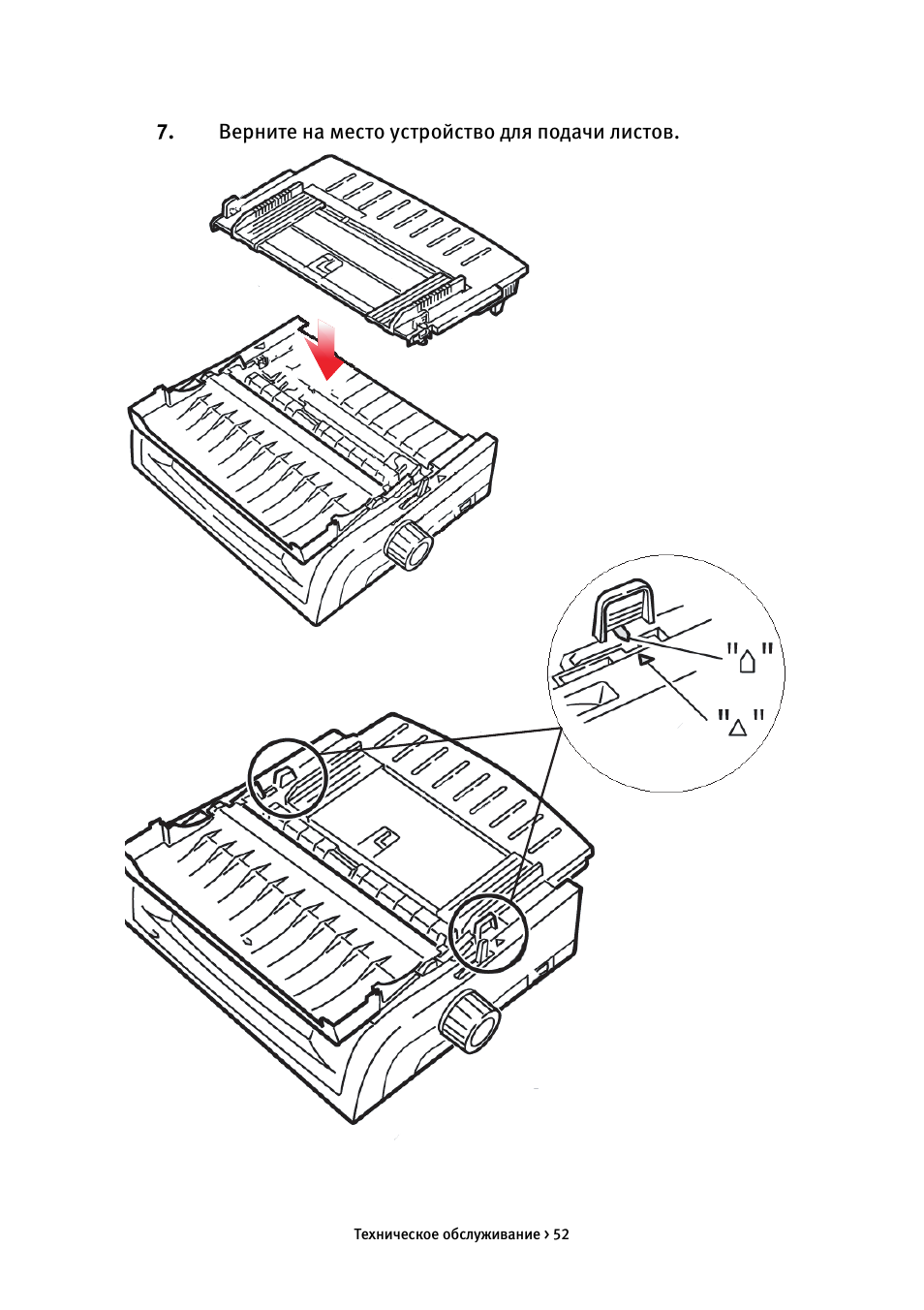

Техническое обслуживание > 52

7.

Верните на место устройство для подачи листов.

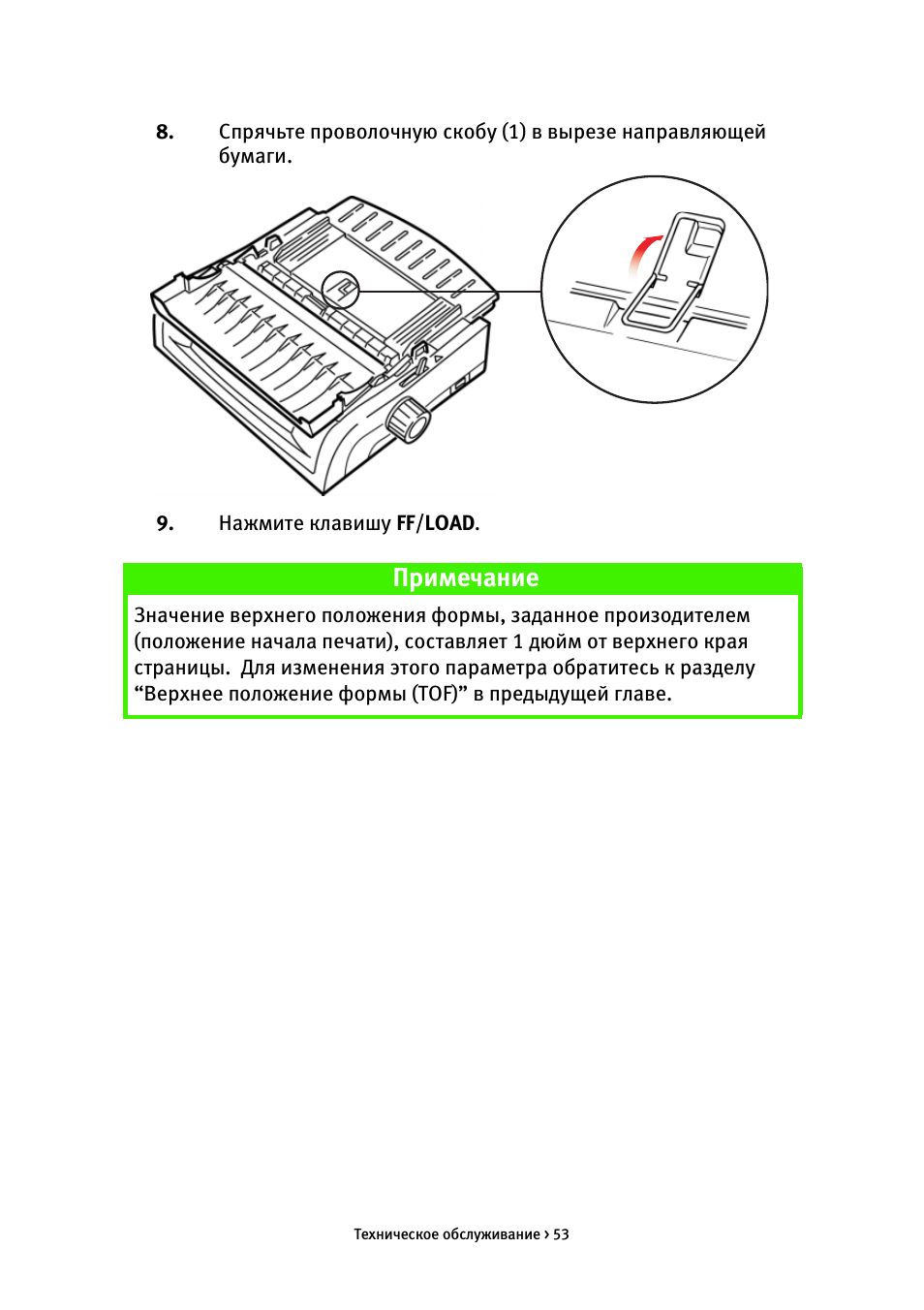

Техническое обслуживание > 53

8.

Спрячьте проволочную скобу (1) в вырезе направляющей
бумаги.

9.

Нажмите клавишу

FF/LOAD.

Примечание

Значение верхнего положения формы, заданное произодителем
(положение начала печати), составляет 1 дюйм от верхнего края
страницы. Для изменения этого параметра обратитесь к разделу
“Верхнее положение формы (TOF)” в предыдущей главе.

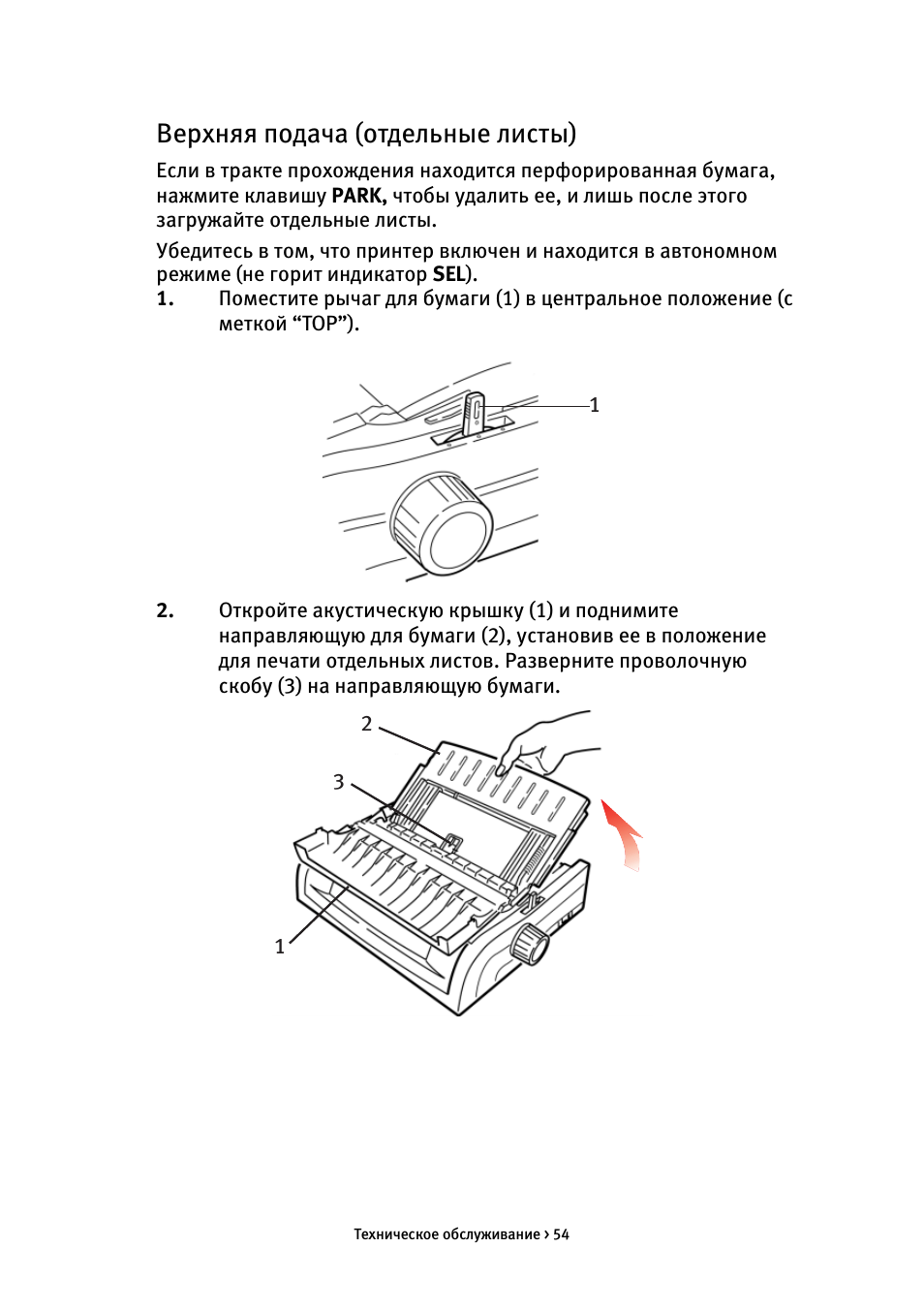

Техническое обслуживание > 54

Верхняя подача (отдельные листы)

Если в тракте прохождения находится перфорированная бумага,
нажмите клавишу

PARK, чтобы удалить ее, и лишь после этого

загружайте отдельные листы.

Убедитесь в том, что принтер включен и находится в автономном
режиме (не горит индикатор

SEL).

1.

Поместите рычаг для бумаги (1) в центральное положение (с
меткой “TOP”).

2.

Откройте акустическую крышку (1) и поднимите
направляющую для бумаги (2), установив ее в положение
для печати отдельных листов. Разверните проволочную
скобу (3) на направляющую бумаги.

1

2

3

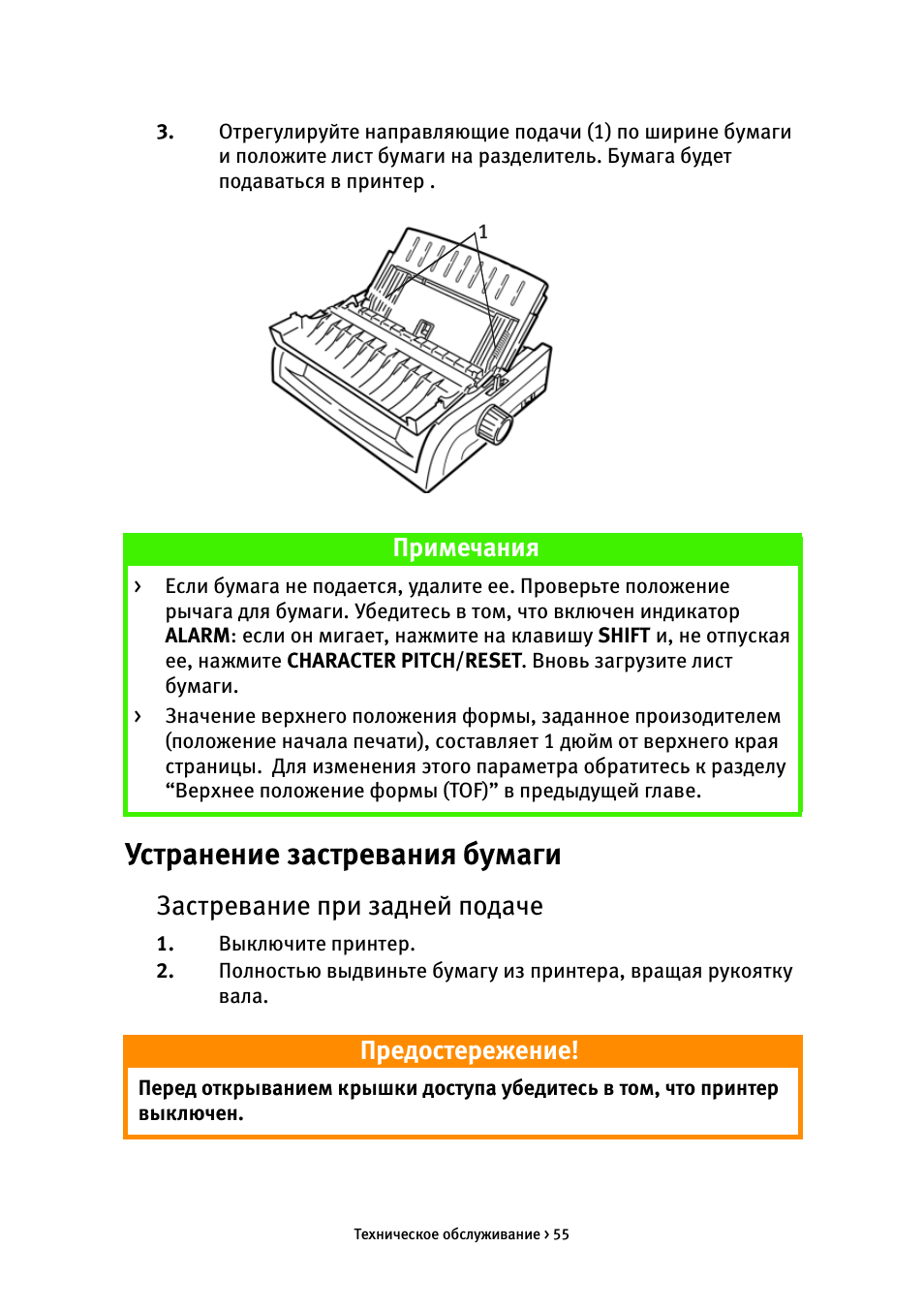

Техническое обслуживание > 55

3.

Отрегулируйте направляющие подачи (1) по ширине бумаги
и положите лист бумаги на разделитель. Бумага будет
подаваться в принтер .

Устранение застревания бумаги

Застревание при задней подаче

1.

Выключите принтер.

2.

Полностью выдвиньте бумагу из принтера, вращая рукоятку
вала.

Примечания

>

Если бумага не подается, удалите ее. Проверьте положение
рычага для бумаги. Убедитесь в том, что включен индикатор
ALARM: если он мигает, нажмите на клавишу SHIFT

и, не отпуская

ее, нажмите

CHARACTER PITCH/RESET. Вновь загрузите лист

бумаги.

>

Значение верхнего положения формы, заданное произодителем
(положение начала печати), составляет 1 дюйм от верхнего края
страницы. Для изменения этого параметра обратитесь к разделу
“Верхнее положение формы (TOF)” в предыдущей главе.

Предостережение!

Перед открыванием крышки доступа убедитесь в том, что принтер
выключен.

1

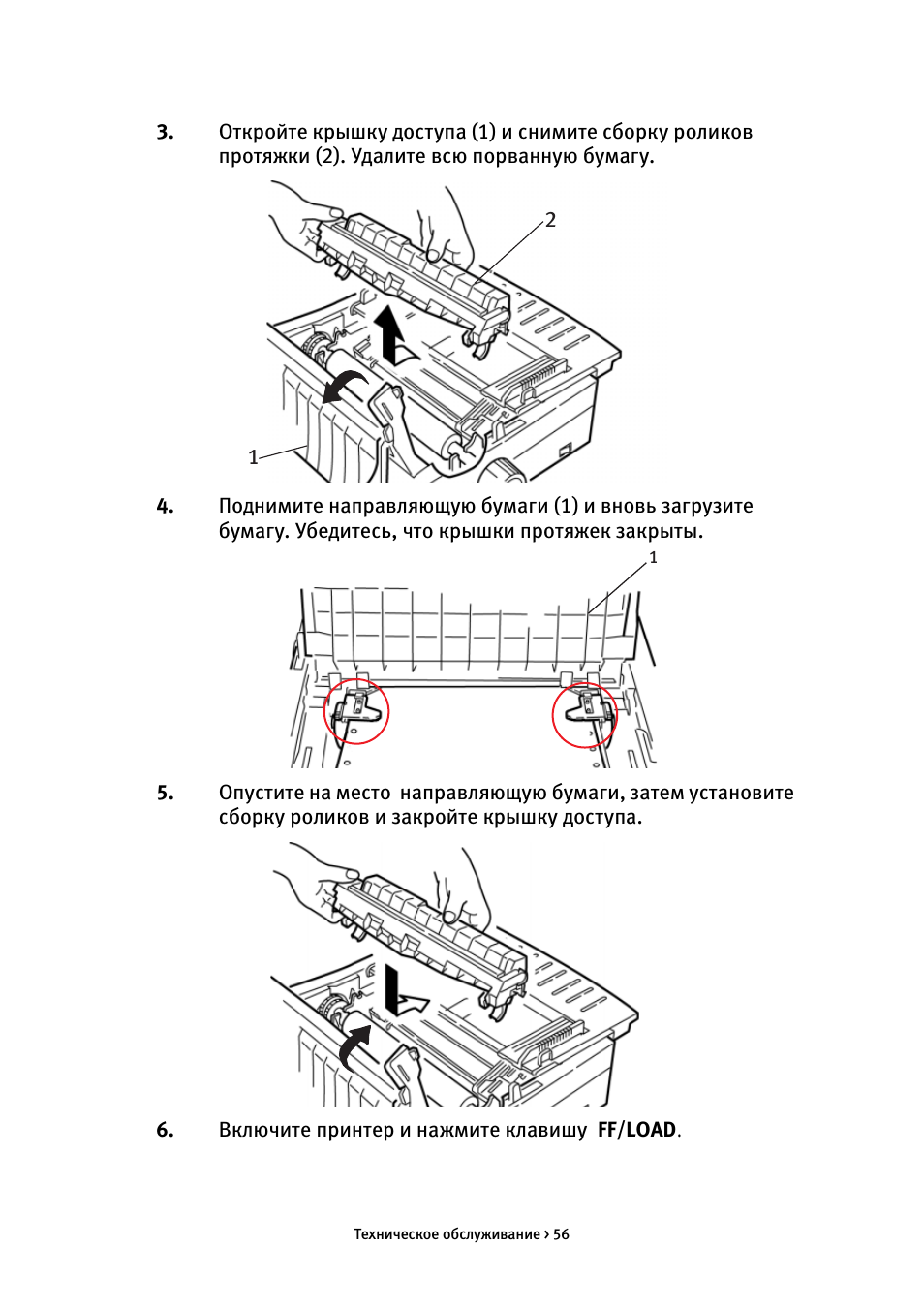

Техническое обслуживание > 56

3.

Откройте крышку доступа (1) и снимите сборку роликов
протяжки (2). Удалите всю порванную бумагу.

4.

Поднимите направляющую бумаги (1) и вновь загрузите
бумагу. Убедитесь, что крышки протяжек закрыты.

5.

Опустите на место направляющую бумаги, затем установите
сборку роликов и закройте крышку доступа.

6.

Включите принтер и нажмите клавишу FF/LOAD.

1

2

1

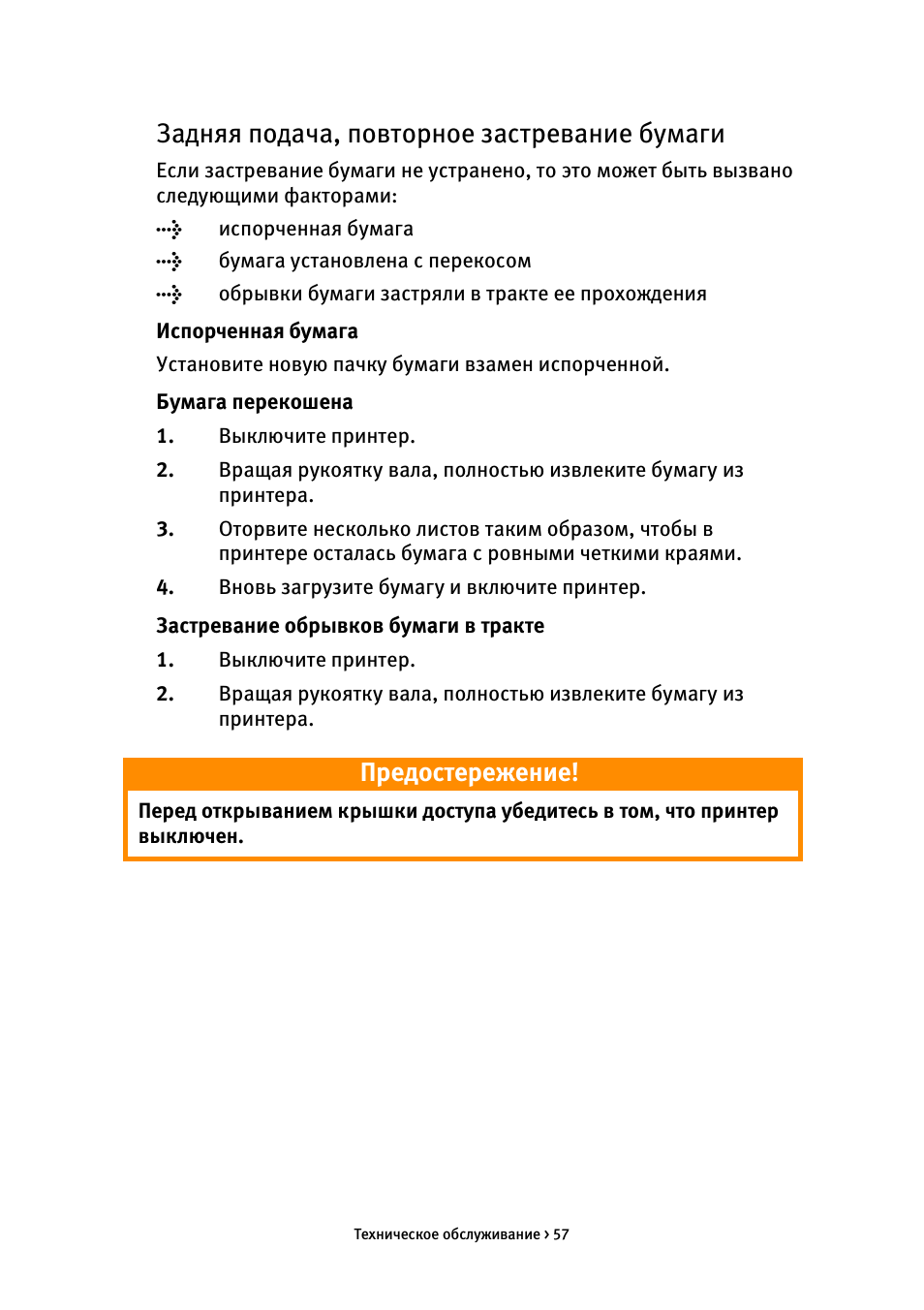

Техническое обслуживание > 57

Задняя подача, повторное застревание бумаги

Если застревание бумаги не устранено, то это может быть вызвано
следующими факторами:
l

испорченная бумага

l

бумага установлена с перекосом

l

обрывки бумаги застряли в тракте ее прохождения

Испорченная бумага

Установите новую пачку бумаги взамен испорченной.

Бумага перекошена

1.

Выключите принтер.

2.

Вращая рукоятку вала, полностью извлеките бумагу из
принтера.

3.

Оторвите несколько листов таким образом, чтобы в
принтере осталась бумага с ровными четкими краями.

4.

Вновь загрузите бумагу и включите принтер.

Застревание обрывков бумаги в тракте

1.

Выключите принтер.

2.

Вращая рукоятку вала, полностью извлеките бумагу из
принтера.

Предостережение!

Перед открыванием крышки доступа убедитесь в том, что принтер
выключен.

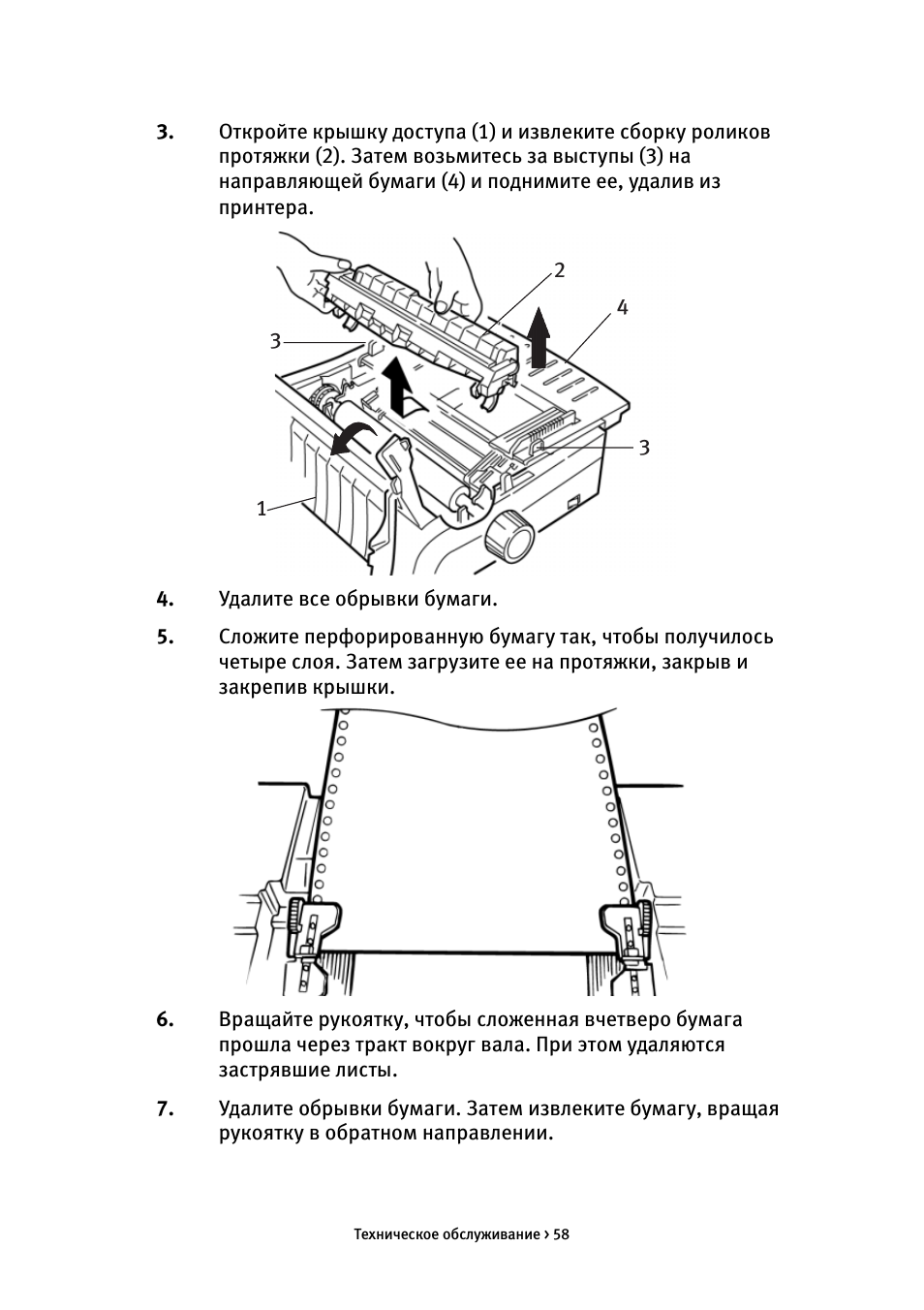

Техническое обслуживание > 58

3.

Откройте крышку доступа (1) и извлеките сборку роликов
протяжки (2). Затем возьмитесь за выступы (3) на
направляющей бумаги (4) и поднимите ее, удалив из
принтера.

4.

Удалите все обрывки бумаги.

5.

Сложите перфорированную бумагу так, чтобы получилось
четыре слоя. Затем загрузите ее на протяжки, закрыв и
закрепив крышки.

6.

Вращайте рукоятку, чтобы сложенная вчетверо бумага
прошла через тракт вокруг вала. При этом удаляются
застрявшие листы.

7.

Удалите обрывки бумаги. Затем извлеките бумагу, вращая
рукоятку в обратном направлении.

1

2

3

4
