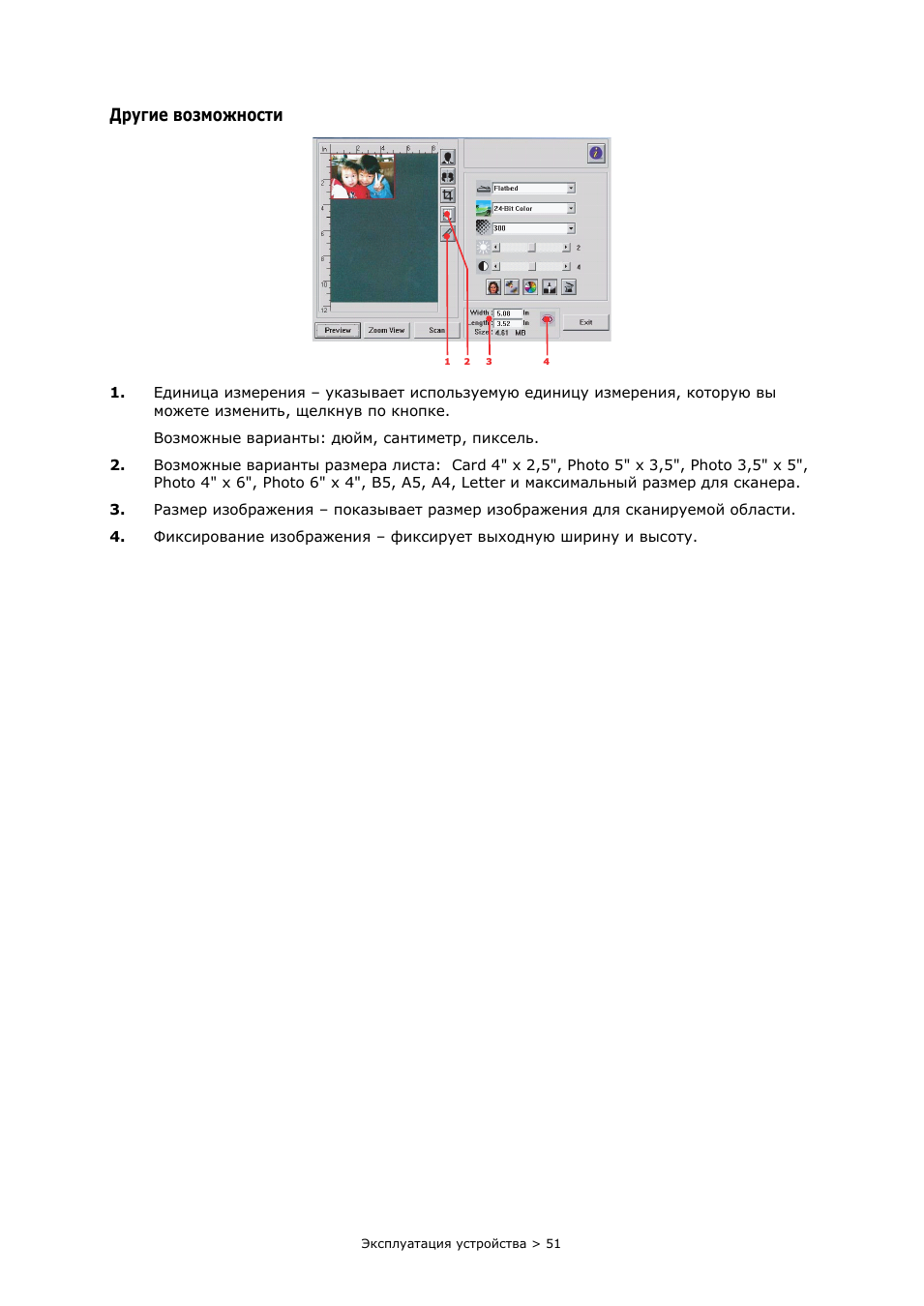

Другие возможности

Эксплуатация устройства > 51

Другие возможности

1.

Единица измерения – указывает используемую единицу измерения, которую вы
можете изменить, щелкнув по кнопке.

Возможные варианты: дюйм, сантиметр, пиксель.

2.

Возможные варианты размера листа: Card 4" x 2,5", Photo 5" x 3,5", Photo 3,5" x 5",
Photo 4" x 6", Photo 6" x 4", B5, A5, A4, Letter и максимальный размер для сканера.

3.

Размер изображения – показывает размер изображения для сканируемой области.

4.

Фиксирование изображения – фиксирует выходную ширину и высоту.

2

1

4

3

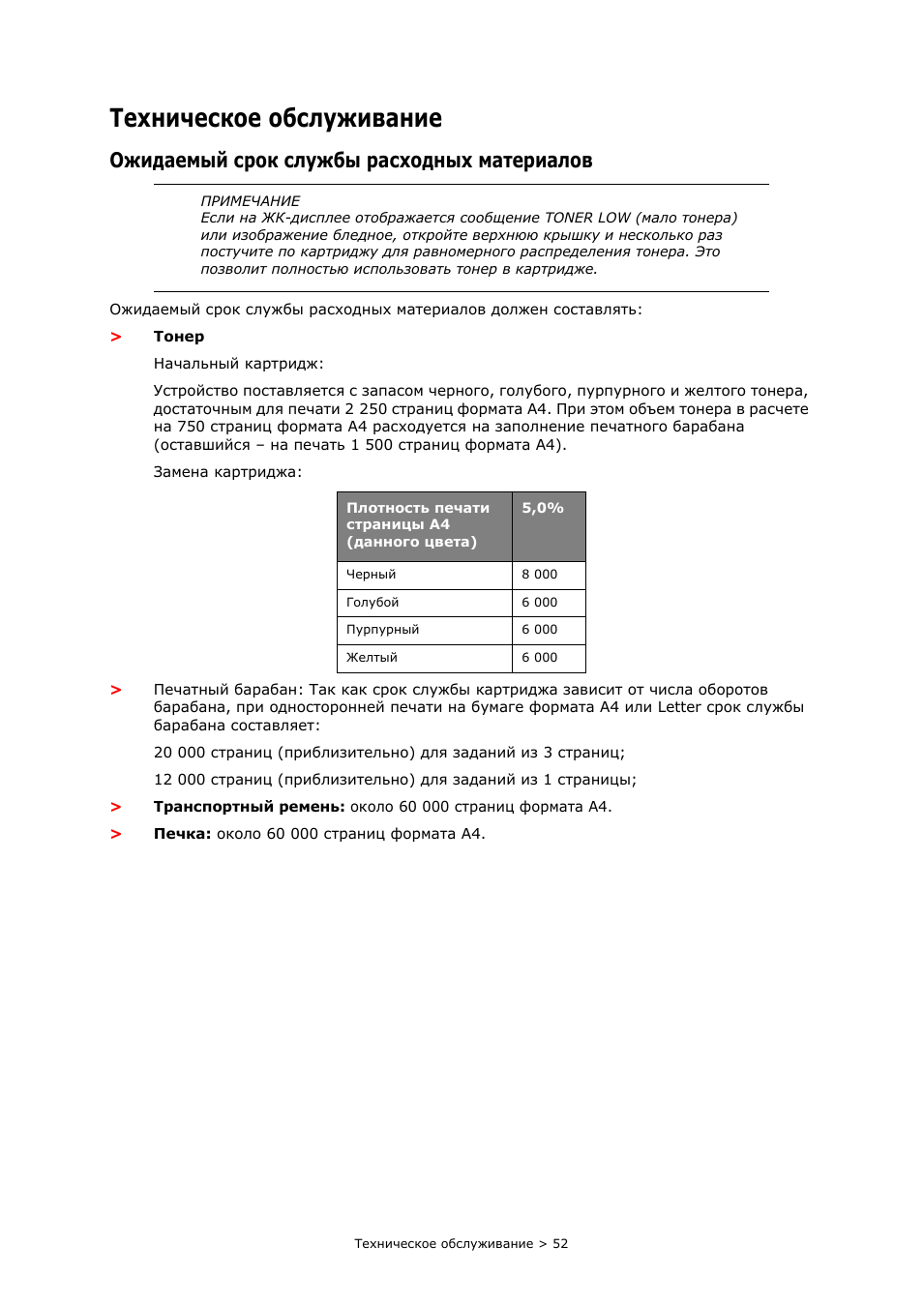

Техническое обслуживание > 52

Техническое обслуживание

Ожидаемый срок службы расходных материалов

Ожидаемый срок службы расходных материалов должен составлять:

>

Тонер

Начальный картридж:

Устройство поставляется с запасом черного, голубого, пурпурного и желтого тонера,
достаточным для печати 2 250 страниц формата А4. При этом объем тонера в расчете
на 750 страниц формата А4 расходуется на заполнение печатного барабана

(оставшийся – на печать 1 500 страниц формата A4).

Замена картриджа:

>

Печатный барабан: Так как срок службы картриджа зависит от числа оборотов

барабана, при односторонней печати на бумаге формата A4 или Letter срок службы
барабана составляет:

20 000 страниц (приблизительно) для заданий из 3 страниц;

12 000 страниц (приблизительно) для заданий из 1 страницы;

>

Транспортный ремень: около 60 000 страниц формата A4.

>

Печка: около 60 000 страниц формата A4.

ПРИМЕЧАНИЕ
Если на ЖК-дисплее отображается сообщение TONER LOW (мало тонера)
или изображение бледное, откройте верхнюю крышку и несколько раз
постучите по картриджу для равномерного распределения тонера. Это
позволит полностью использовать тонер в картридже.

Плотность печати
страницы A4
(данного цвета)

5,0%

Черный

8 000

Голубой

6 000

Пурпурный

6 000

Желтый

6 000

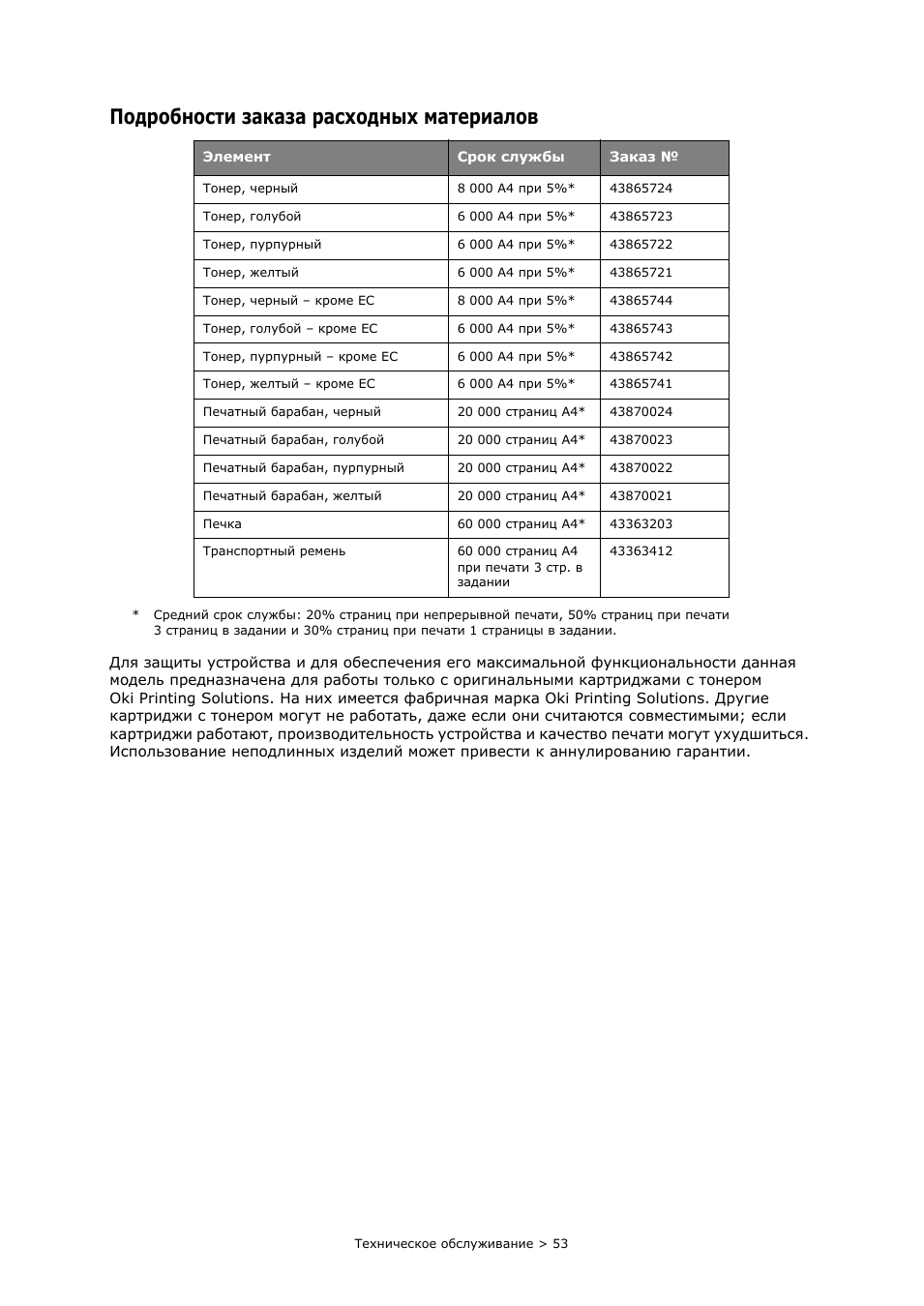

Техническое обслуживание > 53

Подробности заказа расходных материалов

* Средний срок службы: 20% страниц при непрерывной печати, 50% страниц при печати

3 страниц в задании и 30% страниц при печати 1 страницы в задании.

Для защиты устройства и для обеспечения его максимальной функциональности данная
модель предназначена для работы только с оригинальными картриджами с тонером

Oki Printing Solutions. На них имеется фабричная марка Oki Printing Solutions. Другие
картриджи с тонером могут не работать, даже если они считаются совместимыми; если
картриджи работают, производительность устройства и качество печати могут ухудшиться.

Использование неподлинных изделий может привести к аннулированию гарантии.

Элемент

Срок службы

Заказ №

Тонер, черный

8 000 A4 при 5%*

43865724

Тонер, голубой

6 000 A4 при 5%*

43865723

Тонер, пурпурный

6 000 A4 при 5%*

43865722

Тонер, желтый

6 000 A4 при 5%*

43865721

Тонер, черный – кроме ЕС

8 000 A4 при 5%*

43865744

Тонер, голубой – кроме ЕС

6 000 A4 при 5%*

43865743

Тонер, пурпурный – кроме ЕС

6 000 A4 при 5%*

43865742

Тонер, желтый – кроме ЕС

6 000 A4 при 5%*

43865741

Печатный барабан, черный

20 000 страниц A4*

43870024

Печатный барабан, голубой

20 000 страниц A4*

43870023

Печатный барабан, пурпурный

20 000 страниц A4*

43870022

Печатный барабан, желтый

20 000 страниц A4*

43870021

Печка

60 000 страниц A4*

43363203

Транспортный ремень

60 000 страниц A4
при печати 3 стр. в
задании

43363412

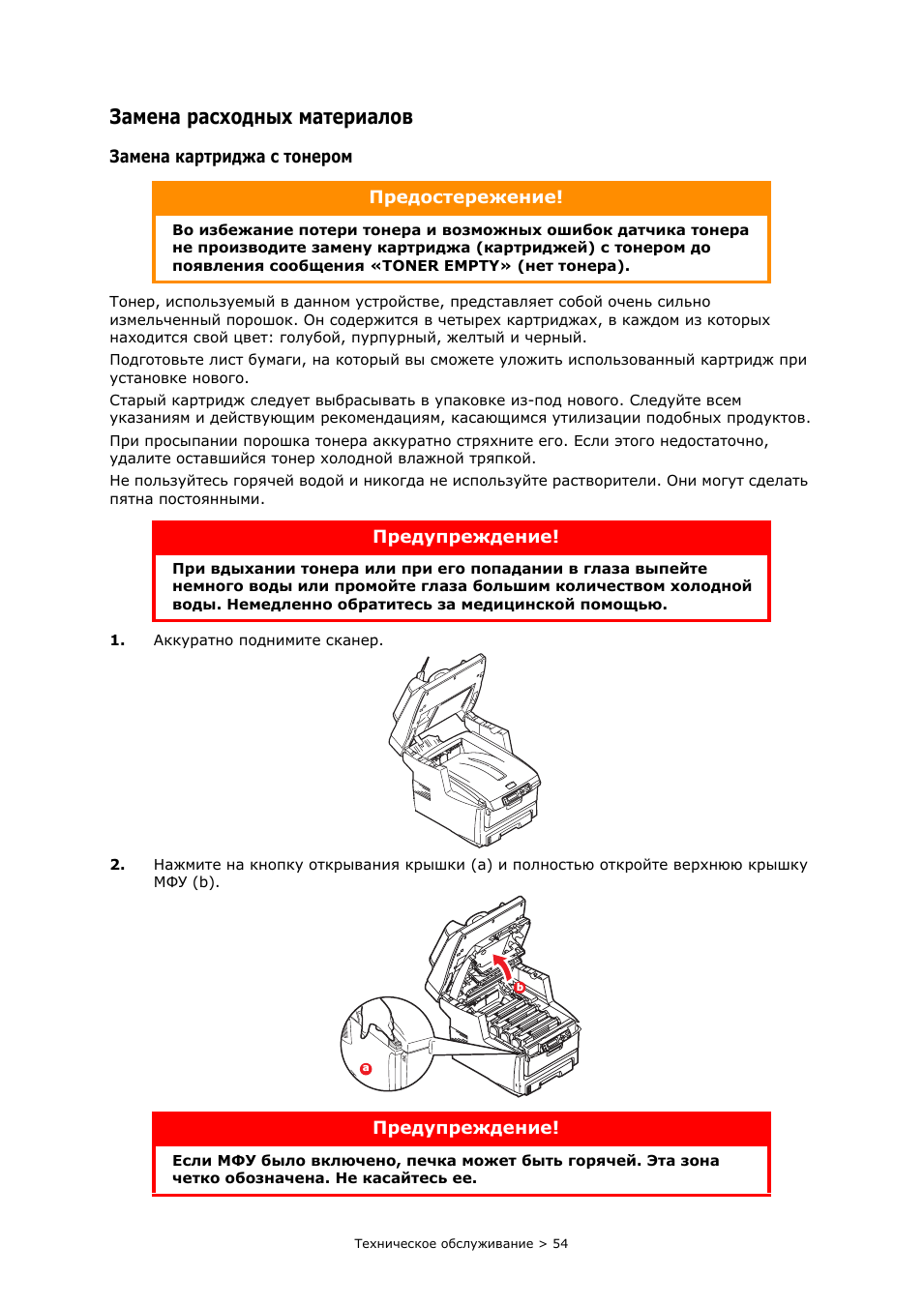

Техническое обслуживание > 54

Замена расходных материалов

Замена картриджа с тонером

Тонер, используемый в данном устройстве, представляет собой очень сильно
измельченный порошок. Он содержится в четырех картриджах, в каждом из которых

находится свой цвет: голубой, пурпурный, желтый и черный.
Подготовьте лист бумаги, на который вы сможете уложить использованный картридж при
установке нового.
Старый картридж следует выбрасывать в упаковке из-под нового. Следуйте всем
указаниям и действующим рекомендациям, касающимся утилизации подобных продуктов.
При просыпании порошка тонера аккуратно стряхните его. Если этого недостаточно,

удалите оставшийся тонер холодной влажной тряпкой.
Не пользуйтесь горячей водой и никогда не используйте растворители. Они могут сделать
пятна постоянными.

1.

Аккуратно поднимите сканер.

2.

Нажмите на кнопку открывания крышки (a) и полностью откройте верхнюю крышку
МФУ (b).

Предостережение!

Во избежание потери тонера и возможных ошибок датчика тонера
не производите замену картриджа (картриджей) с тонером до

появления сообщения «TONER EMPTY» (нет тонера).

Предупреждение!

При вдыхании тонера или при его попадании в глаза выпейте

немного воды или промойте глаза большим количеством холодной
воды. Немедленно обратитесь за медицинской помощью.

Предупреждение!

Если МФУ было включено, печка может быть горячей. Эта зона

четко обозначена. Не касайтесь ее.

b

a

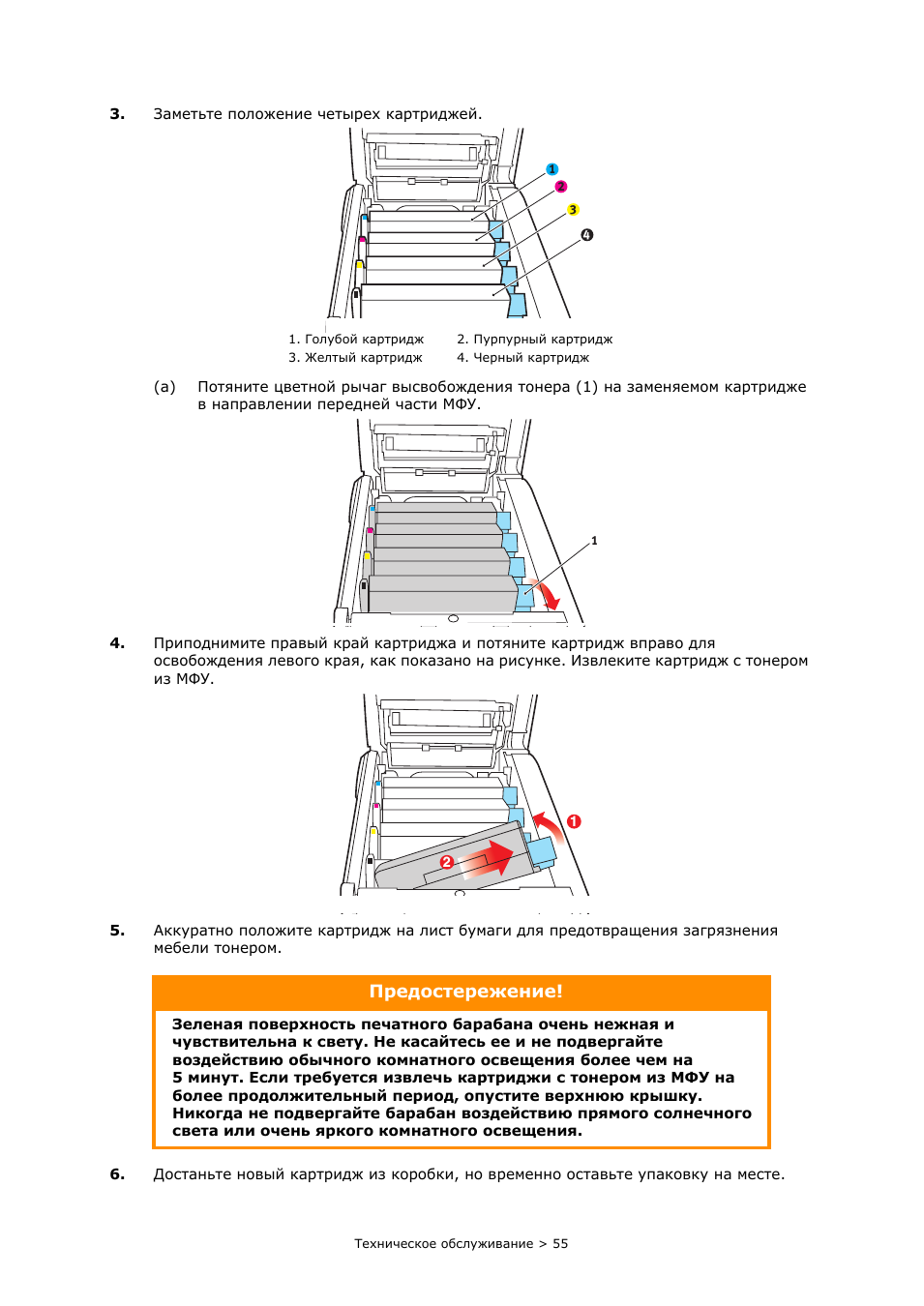

Техническое обслуживание > 55

3.

Заметьте положение четырех картриджей.

(a)

Потяните цветной рычаг высвобождения тонера (1) на заменяемом картридже
в направлении передней части МФУ.

4.

Приподнимите правый край картриджа и потяните картридж вправо для
освобождения левого края, как показано на рисунке. Извлеките картридж с тонером

из МФУ.

5.

Аккуратно положите картридж на лист бумаги для предотвращения загрязнения
мебели тонером.

6.

Достаньте новый картридж из коробки, но временно оставьте упаковку на месте.

1. Голубой картридж

2. Пурпурный картридж

3. Желтый картридж

4. Черный картридж

Предостережение!

Зеленая поверхность печатного барабана очень нежная и
чувствительна к свету. Не касайтесь ее и не подвергайте
воздействию обычного комнатного освещения более чем на

5 минут. Если требуется извлечь картриджи с тонером из МФУ на
более продолжительный период, опустите верхнюю крышку.
Никогда не подвергайте барабан воздействию прямого солнечного

света или очень яркого комнатного освещения.

1

2

3

4

1

2

1

Техническое обслуживание > 56

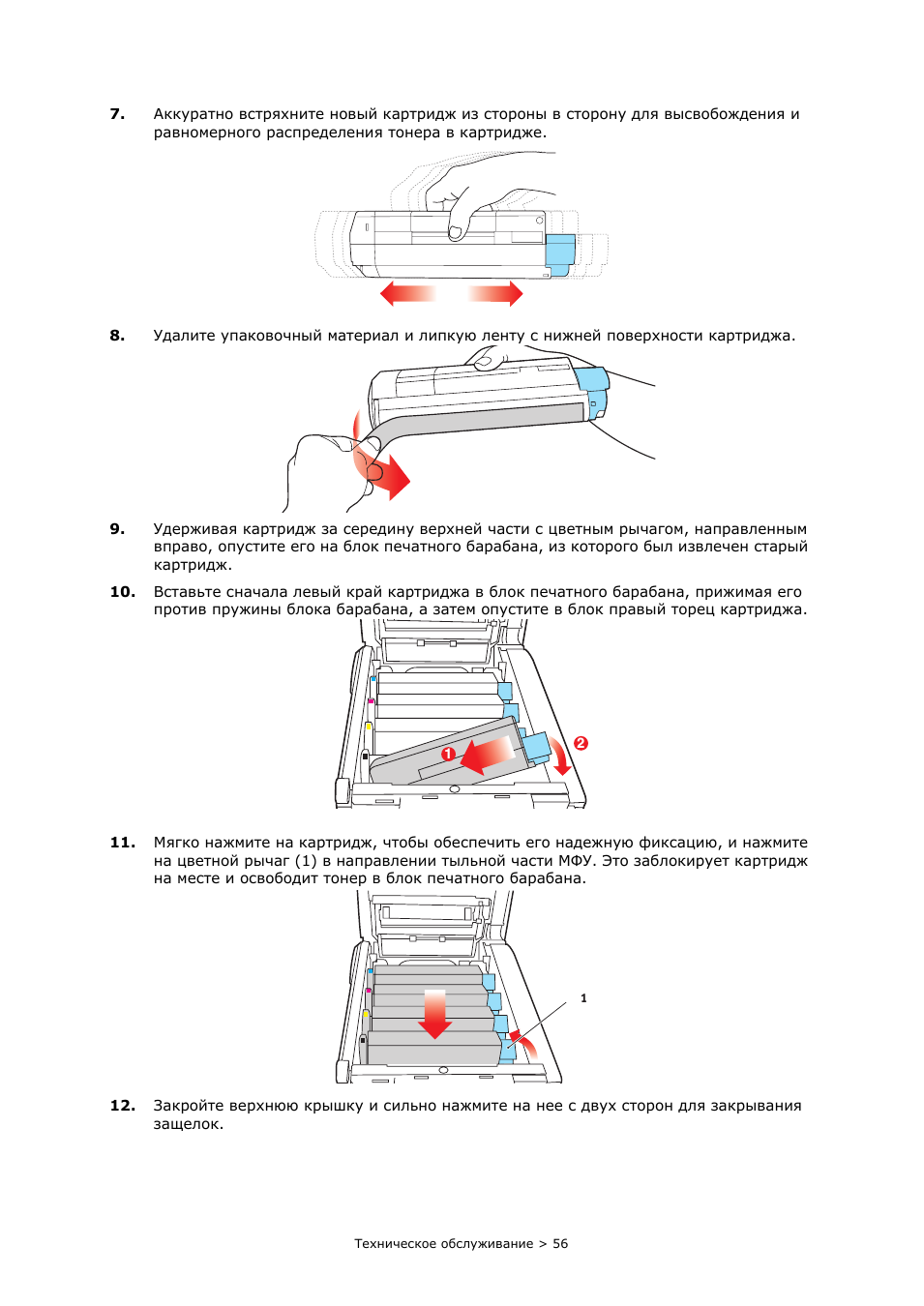

7.

Аккуратно встряхните новый картридж из стороны в сторону для высвобождения и
равномерного распределения тонера в картридже.

8.

Удалите упаковочный материал и липкую ленту с нижней поверхности картриджа.

9.

Удерживая картридж за середину верхней части с цветным рычагом, направленным

вправо, опустите его на блок печатного барабана, из которого был извлечен старый
картридж.

10. Вставьте сначала левый край картриджа в блок печатного барабана, прижимая его

против пружины блока барабана, а затем опустите в блок правый торец картриджа.

11. Мягко нажмите на картридж, чтобы обеспечить его надежную фиксацию, и нажмите

на цветной рычаг (1) в направлении тыльной части МФУ. Это заблокирует картридж
на месте и освободит тонер в блок печатного барабана.

12. Закройте верхнюю крышку и сильно нажмите на нее с двух сторон для закрывания

защелок.

2

1

1

Техническое обслуживание > 57

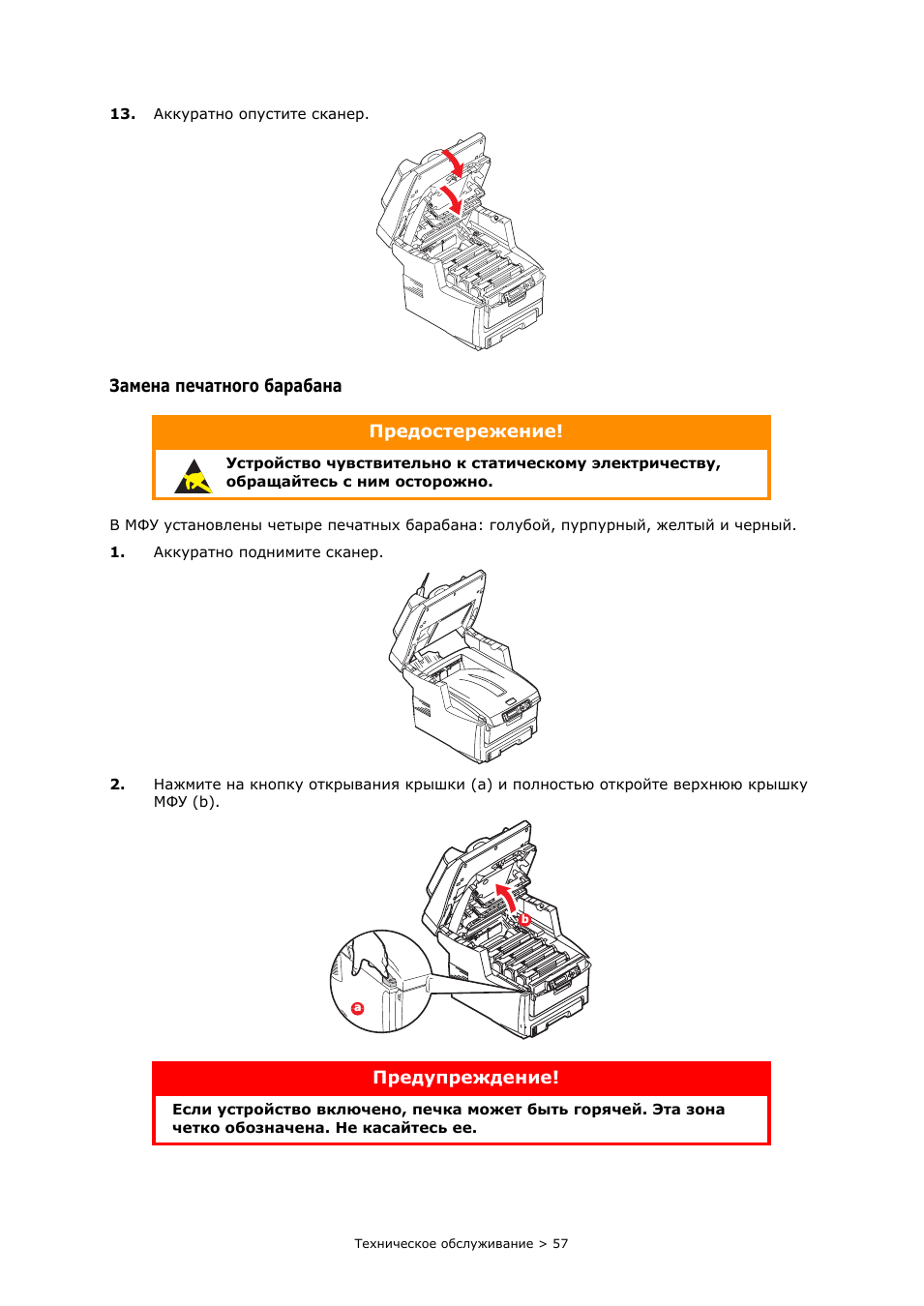

13. Аккуратно опустите сканер.

Замена печатного барабана

В МФУ установлены четыре печатных барабана: голубой, пурпурный, желтый и черный.

1.

Аккуратно поднимите сканер.

2.

Нажмите на кнопку открывания крышки (a) и полностью откройте верхнюю крышку
МФУ (b).

Предостережение!

Устройство чувствительно к статическому электричеству,

обращайтесь с ним осторожно.

Предупреждение!

Если устройство включено, печка может быть горячей. Эта зона

четко обозначена. Не касайтесь ее.

b

a

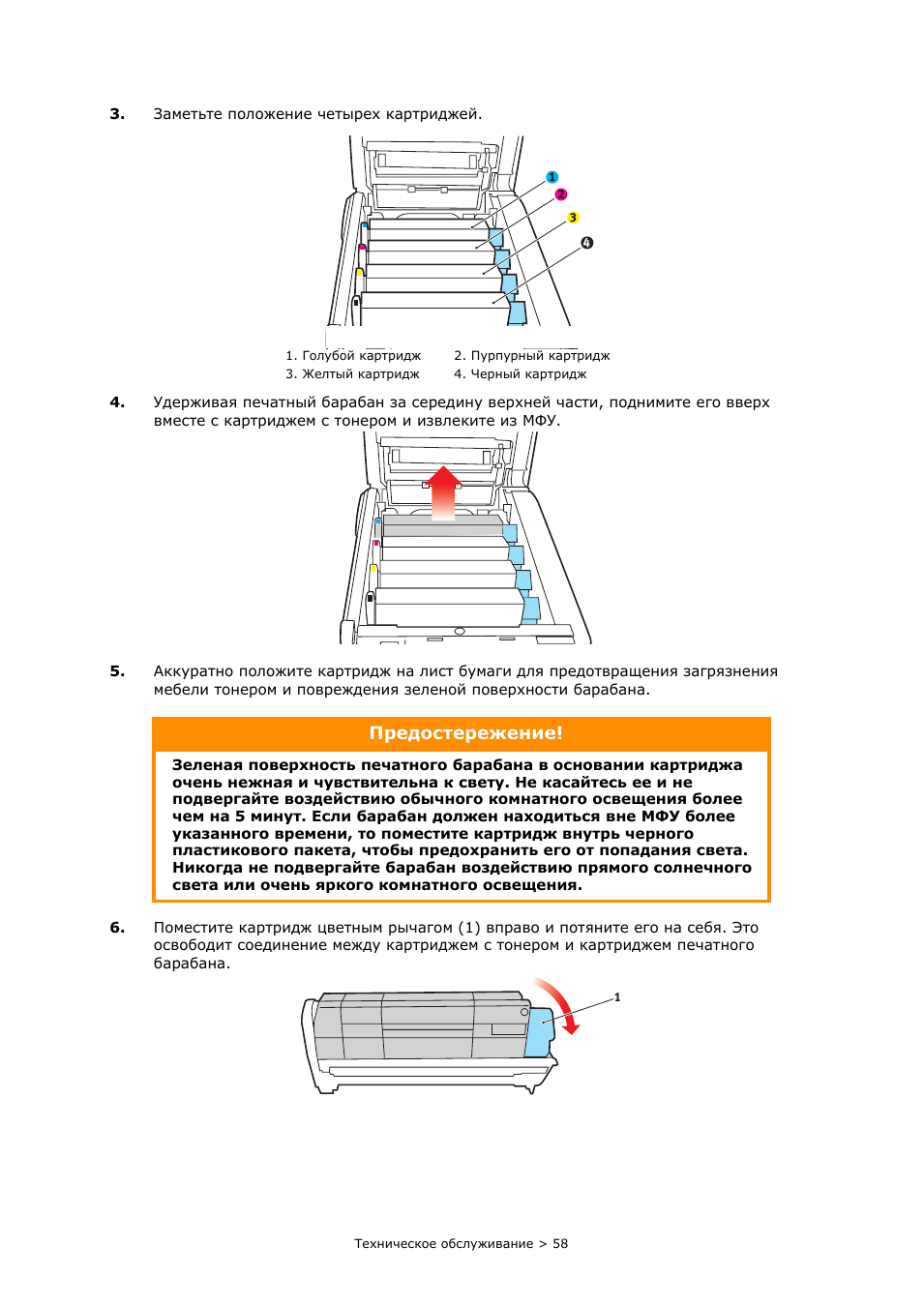

Техническое обслуживание > 58

3.

Заметьте положение четырех картриджей.

4.

Удерживая печатный барабан за середину верхней части, поднимите его вверх
вместе с картриджем с тонером и извлеките из МФУ.

5.

Аккуратно положите картридж на лист бумаги для предотвращения загрязнения
мебели тонером и повреждения зеленой поверхности барабана.

6.

Поместите картридж цветным рычагом (1) вправо и потяните его на себя. Это
освободит соединение между картриджем с тонером и картриджем печатного
барабана.

1. Голубой картридж

2. Пурпурный картридж

3. Желтый картридж

4. Черный картридж

Предостережение!

Зеленая поверхность печатного барабана в основании картриджа

очень нежная и чувствительна к свету. Не касайтесь ее и не

подвергайте воздействию обычного комнатного освещения более

чем на 5 минут. Если барабан должен находиться вне МФУ более

указанного времени, то поместите картридж внутрь черного

пластикового пакета, чтобы предохранить его от попадания света.

Никогда не подвергайте барабан воздействию прямого солнечного

света или очень яркого комнатного освещения.

1

2

3

4

1

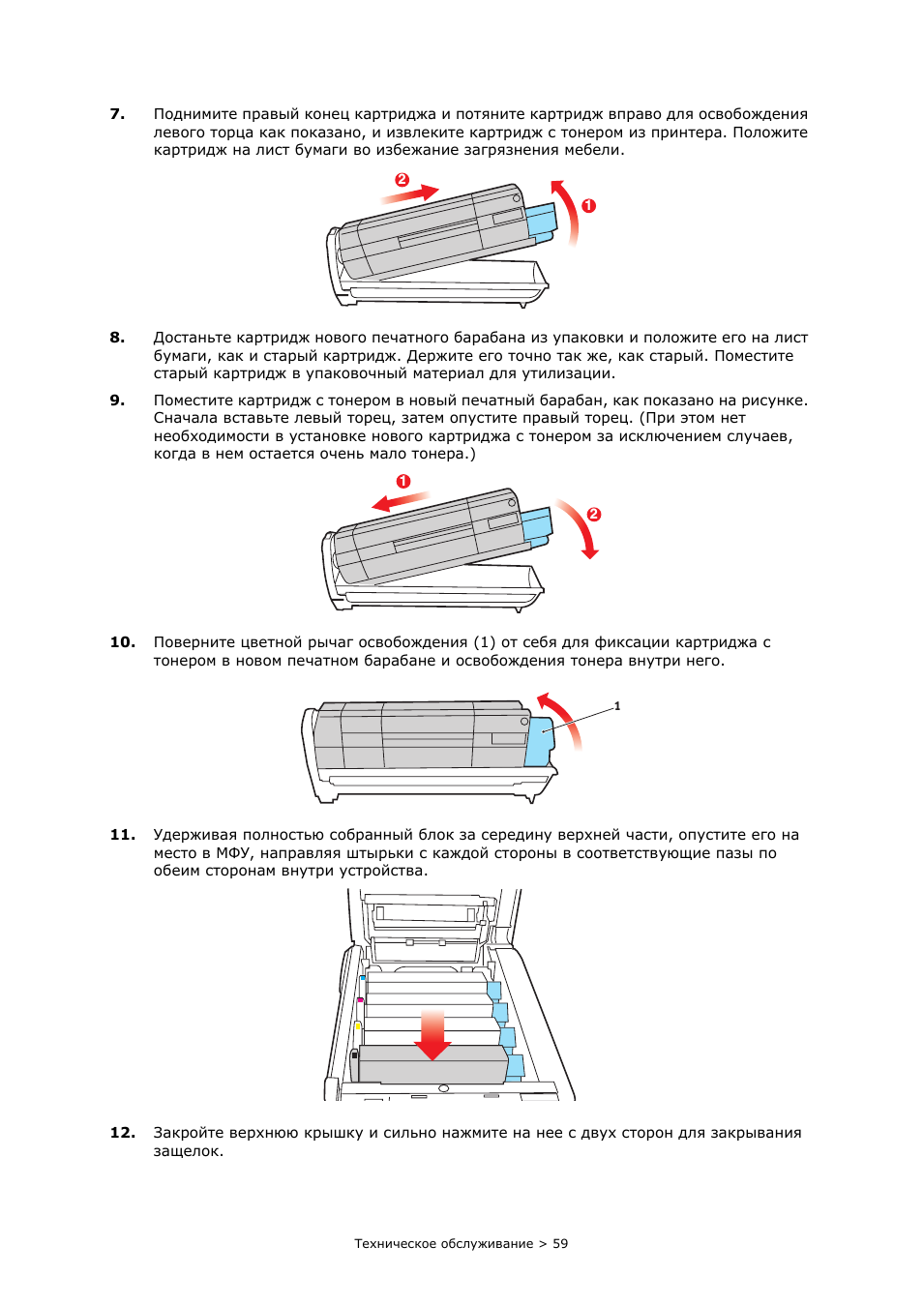

Техническое обслуживание > 59

7.

Поднимите правый конец картриджа и потяните картридж вправо для освобождения
левого торца как показано, и извлеките картридж с тонером из принтера. Положите
картридж на лист бумаги во избежание загрязнения мебели.

8.

Достаньте картридж нового печатного барабана из упаковки и положите его на лист
бумаги, как и старый картридж. Держите его точно так же, как старый. Поместите

старый картридж в упаковочный материал для утилизации.

9.

Поместите картридж с тонером в новый печатный барабан, как показано на рисунке.
Сначала вставьте левый торец, затем опустите правый торец. (При этом нет

необходимости в установке нового картриджа с тонером за исключением случаев,
когда в нем остается очень мало тонера.)

10. Поверните цветной рычаг освобождения (1) от себя для фиксации картриджа с

тонером в новом печатном барабане и освобождения тонера внутри него.

11. Удерживая полностью собранный блок за середину верхней части, опустите его на

место в МФУ, направляя штырьки с каждой стороны в соответствующие пазы по
обеим сторонам внутри устройства.

12. Закройте верхнюю крышку и сильно нажмите на нее с двух сторон для закрывания

защелок.

2

1

2

1

1

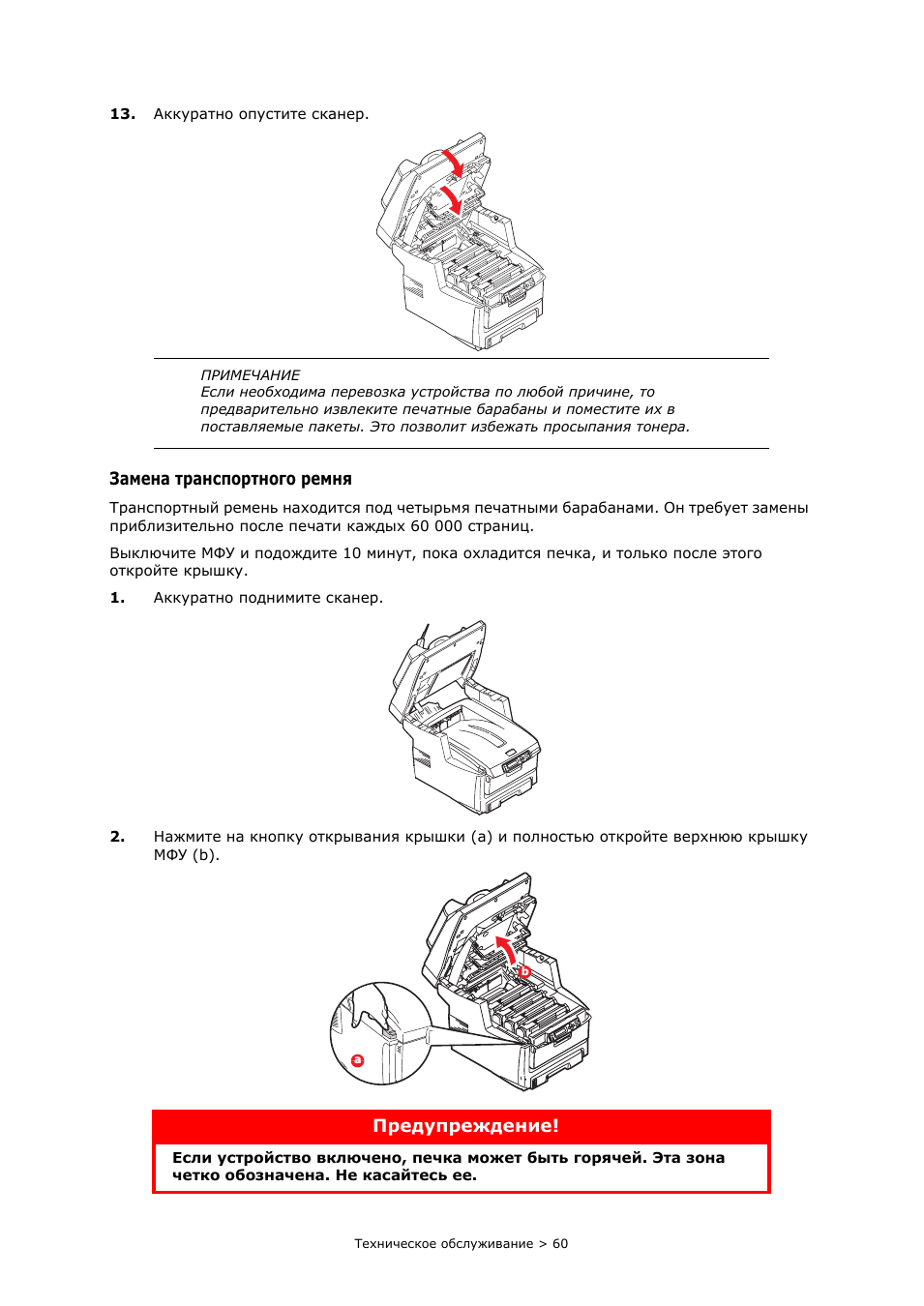

Техническое обслуживание > 60

13. Аккуратно опустите сканер.

Замена транспортного ремня

Транспортный ремень находится под четырьмя печатными барабанами. Он требует замены

приблизительно после печати каждых 60 000 страниц.

Выключите МФУ и подождите 10 минут, пока охладится печка, и только после этого
откройте крышку.

1.

Аккуратно поднимите сканер.

2.

Нажмите на кнопку открывания крышки (a) и полностью откройте верхнюю крышку

МФУ (b).

ПРИМЕЧАНИЕ
Если необходима перевозка устройства по любой причине, то
предварительно извлеките печатные барабаны и поместите их в
поставляемые пакеты. Это позволит избежать просыпания тонера.

Предупреждение!

Если устройство включено, печка может быть горячей. Эта зона

четко обозначена. Не касайтесь ее.

b

a
