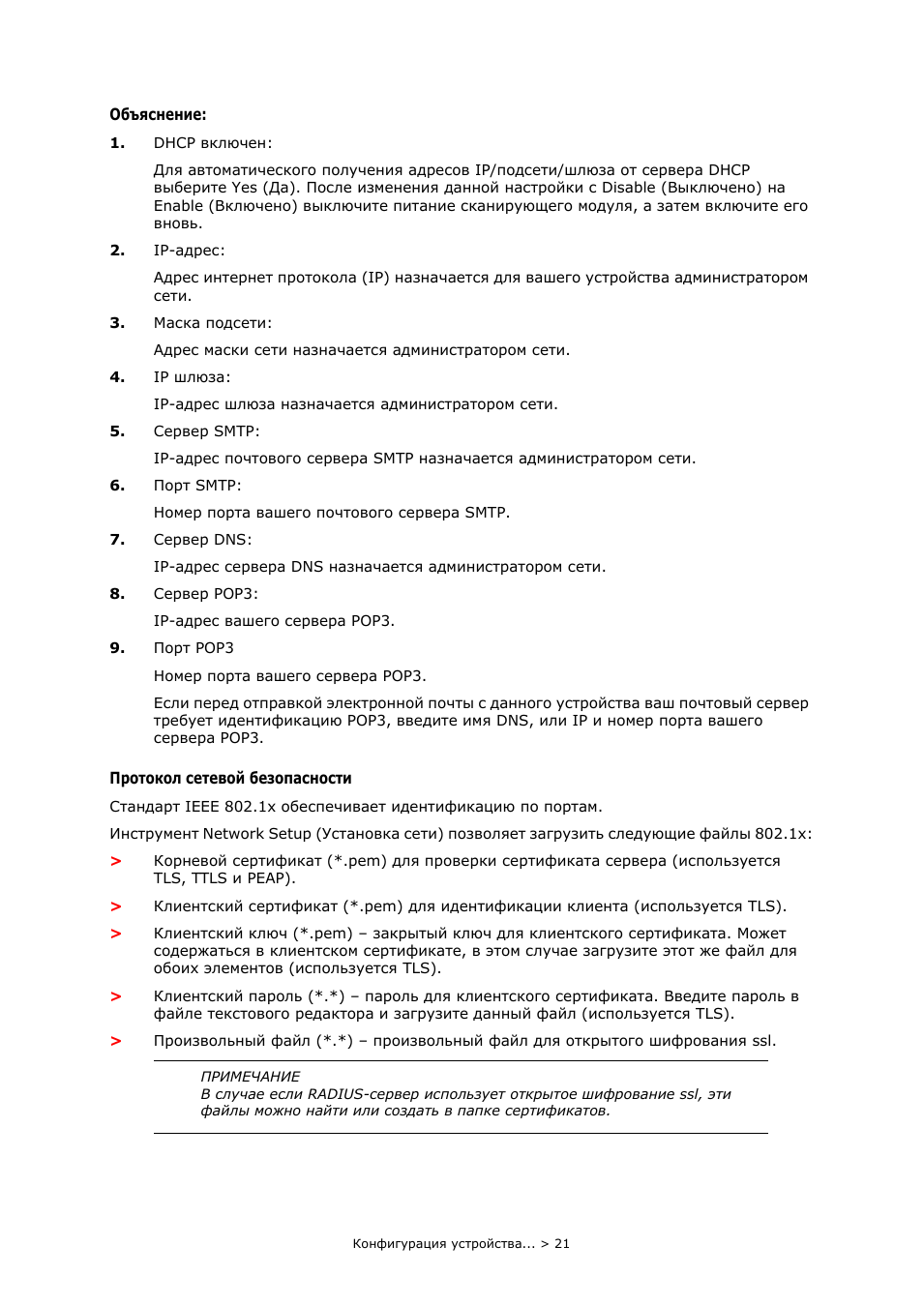

Для автоматического получения адресов IP/подсети/шлюза от сервера DHCP выберите Yes (Да). После изменения данной настройки с Disable (Выключено) на Enable (Включено) выключите питание сканирующего модуля, а затем включите его
вновь.
2.
IP-адрес:
Адрес интернет протокола (IP) назначается для вашего устройства администратором
сети.
3.
Маска подсети:
Адрес маски сети назначается администратором сети.
IP-адрес сервера DNS назначается администратором сети.
8.
Сервер POP3:
IP-адрес вашего сервера POP3.
9.
Порт POP3
Номер порта вашего сервера POP3.
Если перед отправкой электронной почты с данного устройства ваш почтовый сервер требует идентификацию POP3, введите имя DNS, или IP и номер порта вашего сервера POP3.
Протокол сетевой безопасности
Стандарт IEEE 802.1x обеспечивает идентификацию по портам.
Инструмент Network Setup (Установка сети) позволяет загрузить следующие файлы 802.1x:
>
Корневой сертификат (*.pem) для проверки сертификата сервера (используется TLS, TTLS и PEAP).
>
Клиентский сертификат (*.pem) для идентификации клиента (используется TLS).
>
Клиентский ключ (*.pem) – закрытый ключ для клиентского сертификата. Может
содержаться в клиентском сертификате, в этом случае загрузите этот же файл для обоих элементов (используется TLS).
>
Клиентский пароль (*.*) – пароль для клиентского сертификата. Введите пароль в
файле текстового редактора и загрузите данный файл (используется TLS).
>
Произвольный файл (*.*) – произвольный файл для открытого шифрования ssl.
ПРИМЕЧАНИЕ В случае если RADIUS-сервер использует открытое шифрование ssl, эти файлы можно найти или создать в папке сертификатов.

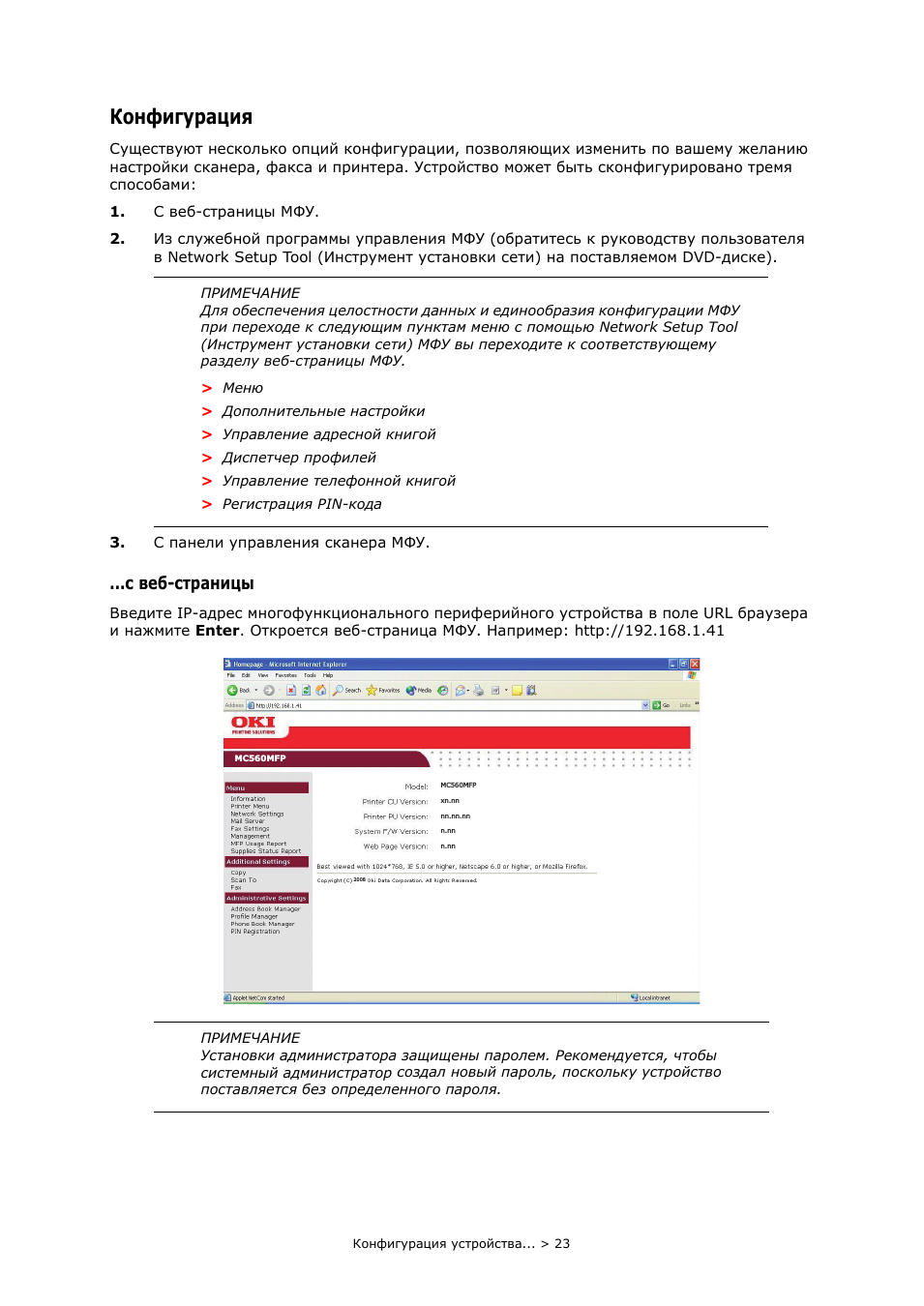

Существуют несколько опций конфигурации, позволяющих изменить по вашему желанию настройки сканера, факса и принтера. Устройство может быть сконфигурировано тремя способами:
1.
С веб-страницы МФУ.
2.
Из служебной программы управления МФУ (обратитесь к руководству пользователя в Network Setup Tool (Инструмент установки сети) на поставляемом DVD-диске).
3.
С панели управления сканера МФУ.
...с веб-страницы
Введите IP-адрес многофункционального периферийного устройства в поле URL браузера
и нажмите Enter. Откроется веб-страница МФУ. Например: http://192.168.1.41
ПРИМЕЧАНИЕ Для обеспечения целостности данных и единообразия конфигурации МФУ при переходе к следующим пунктам меню с помощью Network Setup Tool (Инструмент установки сети) МФУ вы переходите к соответствующему разделу веб-страницы МФУ.
>
Меню
>
Дополнительные настройки
>
Управление адресной книгой
>
Диспетчер профилей
>
Управление телефонной книгой
>
Регистрация PIN-кода
ПРИМЕЧАНИЕ Установки администратора защищены паролем. Рекомендуется, чтобы системный администратор создал новый пароль, поскольку устройство поставляется без определенного пароля.
2008
MC560MFP
xn.nn
nn.nn.nn
n.nn
n.nn
2008
MC560MFP

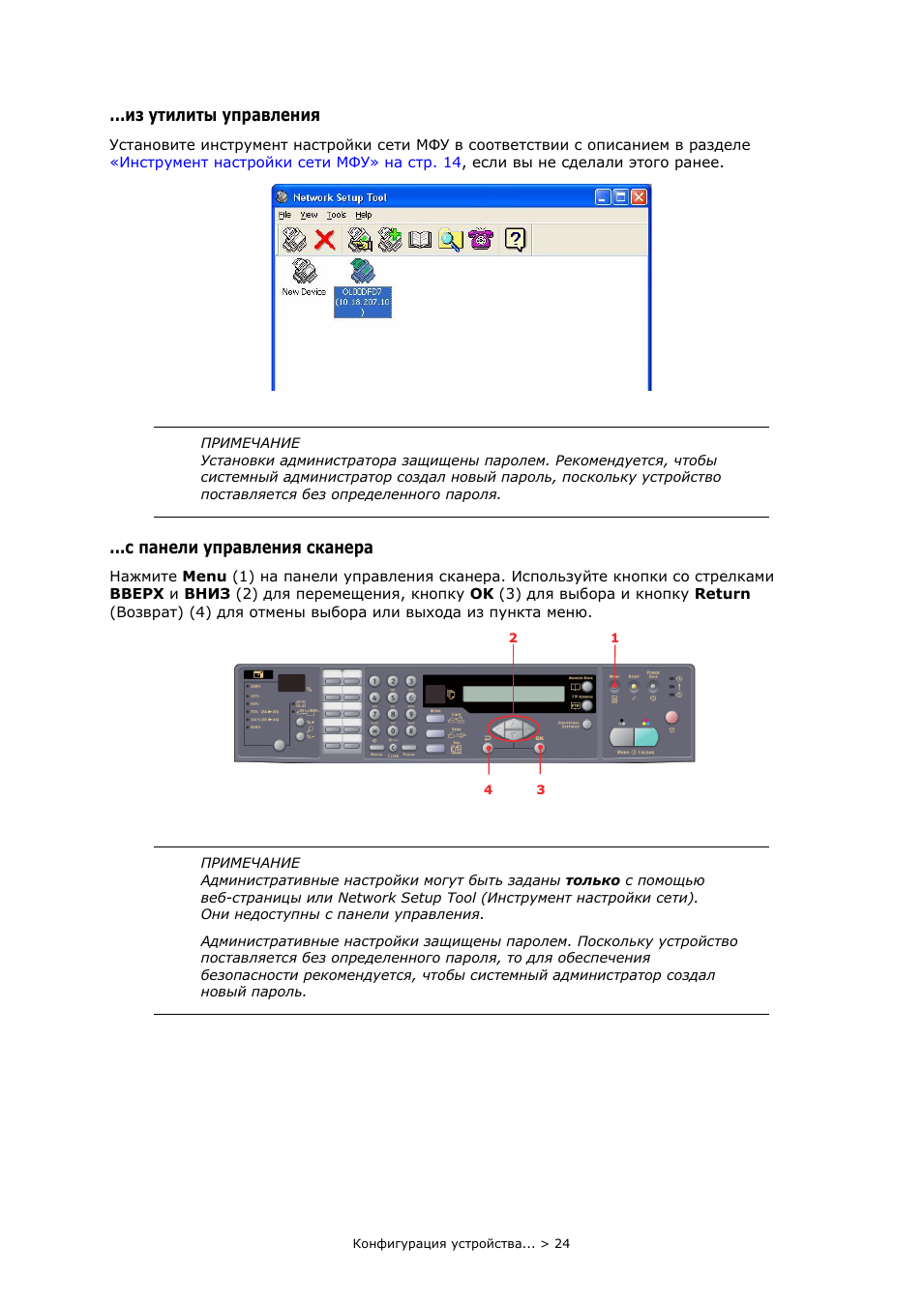

Из утилиты управления, С панели управления сканера
Нажмите Menu (1) на панели управления сканера. Используйте кнопки со стрелками ВВЕРХ и ВНИЗ (2) для перемещения, кнопку OK (3) для выбора и кнопку Return
(Возврат) (4) для отмены выбора или выхода из пункта меню.
ПРИМЕЧАНИЕ Установки администратора защищены паролем. Рекомендуется, чтобы системный администратор создал новый пароль, поскольку устройство поставляется без определенного пароля.
ПРИМЕЧАНИЕ Административные настройки могут быть заданы только с помощью веб-страницы или Network Setup Tool (Инструмент настройки сети). Они недоступны с панели управления.
Административные настройки защищены паролем. Поскольку устройство поставляется без определенного пароля, то для обеспечения безопасности рекомендуется, чтобы системный администратор создал новый пароль.

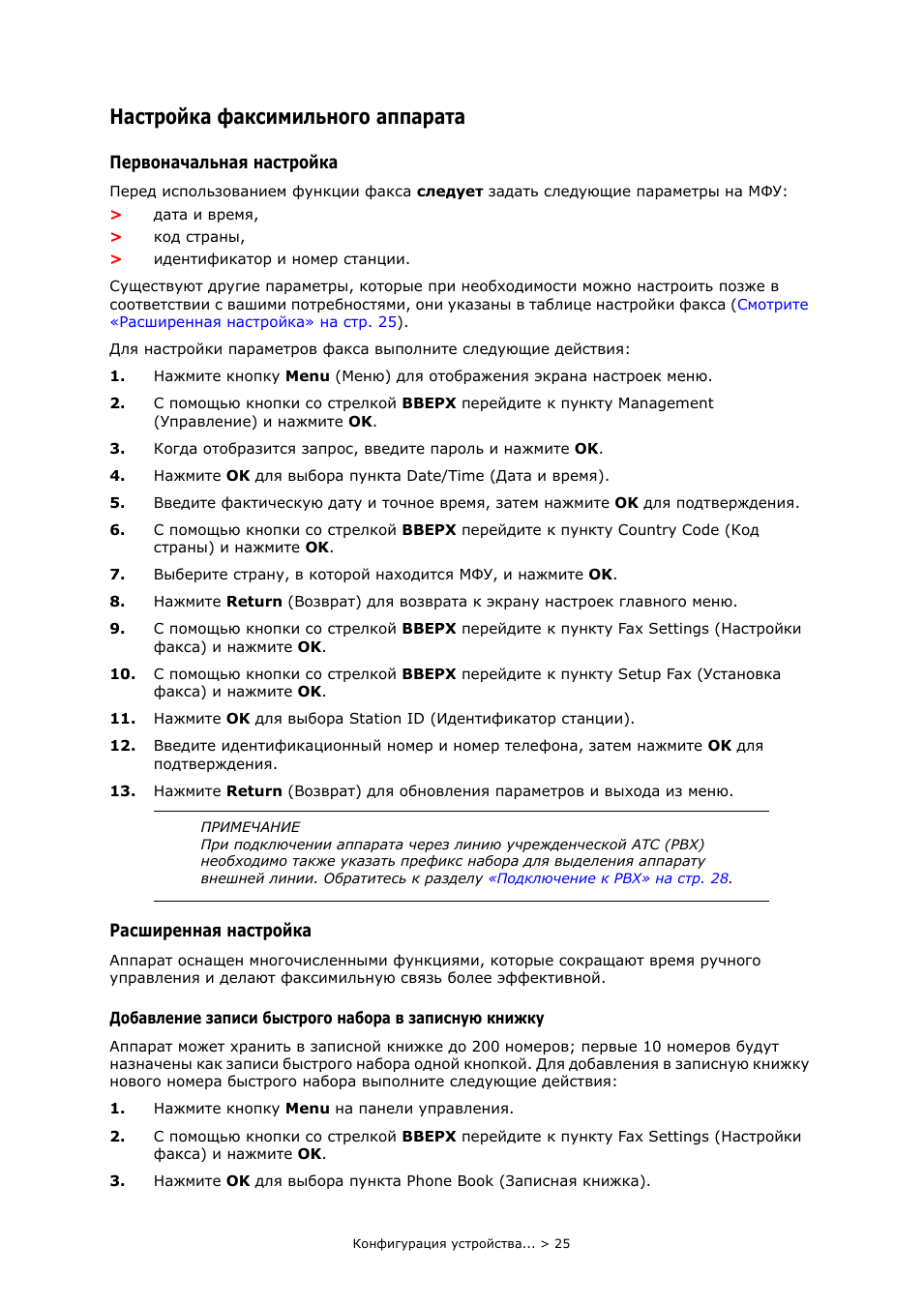

Перед использованием функции факса следует задать следующие параметры на МФУ:
>
дата и время,
>
код страны,
>
идентификатор и номер станции.
Существуют другие параметры, которые при необходимости можно настроить позже в соответствии с вашими потребностями, они указаны в таблице настройки факса (
Для настройки параметров факса выполните следующие действия:
1.
Нажмите кнопку Menu (Меню) для отображения экрана настроек меню.
2.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Management
(Управление) и нажмите OK.
3.
Когда отобразится запрос, введите пароль и нажмите OK.
4.
Нажмите OK для выбора пункта Date/Time (Дата и время).
5.
Введите фактическую дату и точное время, затем нажмите OK для подтверждения.
6.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Country Code (Код страны) и нажмите OK.
7.
Выберите страну, в которой находится МФУ, и нажмите OK.
8.
Нажмите Return (Возврат) для возврата к экрану настроек главного меню.
9.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Fax Settings (Настройки
факса) и нажмите OK.
10. С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Setup Fax (Установка
факса) и нажмите OK.
11. Нажмите OK для выбора Station ID (Идентификатор станции).
12. Введите идентификационный номер и номер телефона, затем нажмите OK для
подтверждения.
13. Нажмите Return (Возврат) для обновления параметров и выхода из меню.
Расширенная настройка
Аппарат оснащен многочисленными функциями, которые сокращают время ручного управления и делают факсимильную связь более эффективной.
Добавление записи быстрого набора в записную книжку
Аппарат может хранить в записной книжке до 200 номеров; первые 10 номеров будут назначены как записи быстрого набора одной кнопкой. Для добавления в записную книжку нового номера быстрого набора выполните следующие действия:
1.
Нажмите кнопку Menu на панели управления.
2.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Fax Settings (Настройки факса) и нажмите OK.
3.
Нажмите OK для выбора пункта Phone Book (Записная книжка).
ПРИМЕЧАНИЕ При подключении аппарата через линию учрежденческой АТС (PBX) необходимо также указать префикс набора для выделения аппарату внешней линии. Обратитесь к разделу

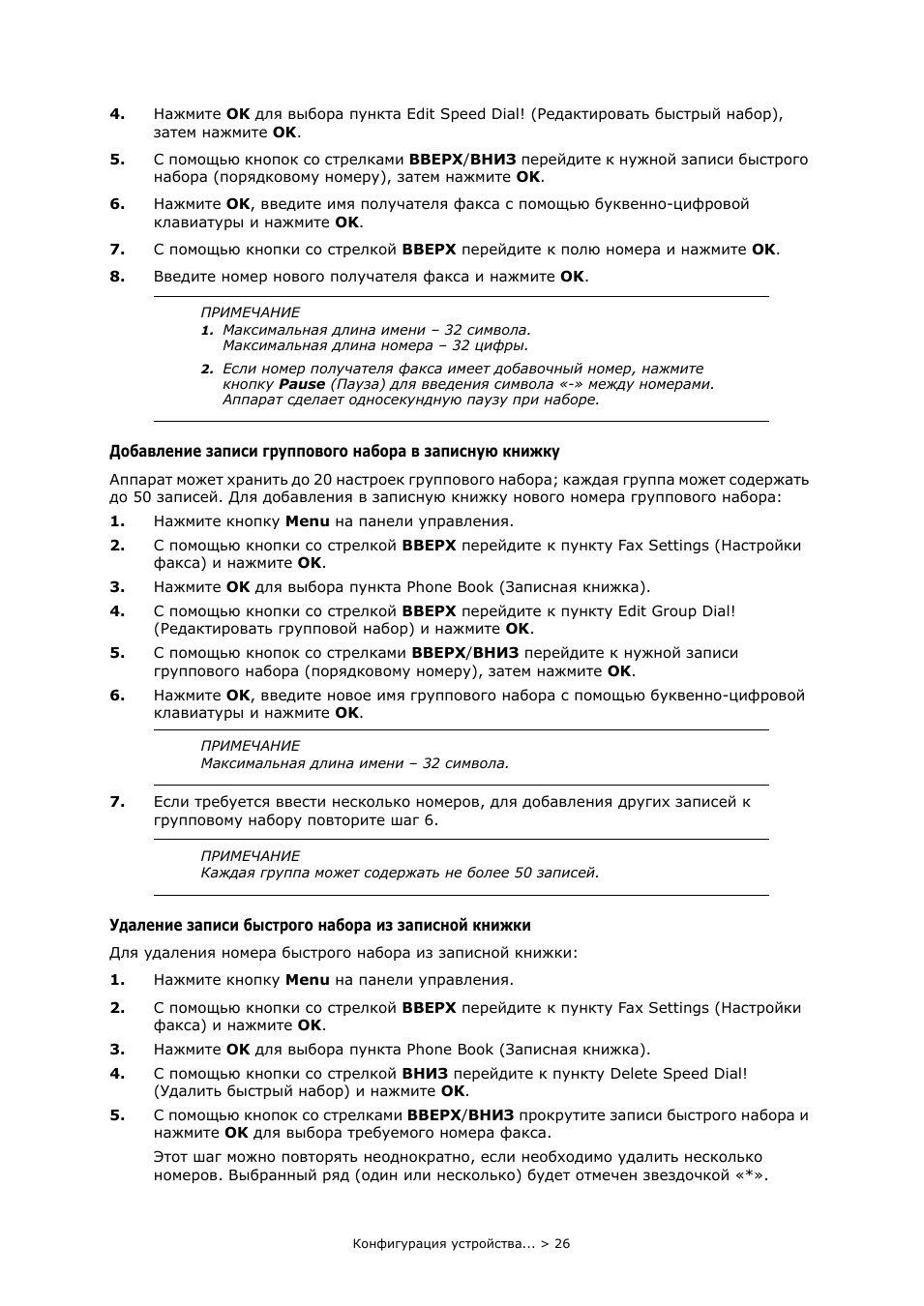

Нажмите OK для выбора пункта Edit Speed Dial! (Редактировать быстрый набор), затем нажмите OK.
5.
С помощью кнопок со стрелками ВВЕРХ/ВНИЗ перейдите к нужной записи быстрого
набора (порядковому номеру), затем нажмите OK.
6.
Нажмите OK, введите имя получателя факса с помощью буквенно-цифровой клавиатуры и нажмите OK.
7.
С помощью кнопки со стрелкой ВВЕРХ перейдите к полю номера и нажмите OK.
8.
Введите номер нового получателя факса и нажмите OK.
Добавление записи группового набора в записную книжку
Аппарат может хранить до 20 настроек группового набора; каждая группа может содержать до 50 записей. Для добавления в записную книжку нового номера группового набора: 1.
Нажмите кнопку Menu на панели управления.
2.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Fax Settings (Настройки
факса) и нажмите OK.
3.
Нажмите OK для выбора пункта Phone Book (Записная книжка).
4.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Edit Group Dial! (Редактировать групповой набор) и нажмите OK.
5.
С помощью кнопок со стрелками ВВЕРХ/ВНИЗ перейдите к нужной записи группового набора (порядковому номеру), затем нажмите OK.
6.
Нажмите OK, введите новое имя группового набора с помощью буквенно-цифровой клавиатуры и нажмите OK.
7.
Если требуется ввести несколько номеров, для добавления других записей к групповому набору повторите шаг 6.
Удаление записи быстрого набора из записной книжки
Для удаления номера быстрого набора из записной книжки:
1.
Нажмите кнопку Menu на панели управления.
2.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Fax Settings (Настройки
факса) и нажмите OK.
3.
Нажмите OK для выбора пункта Phone Book (Записная книжка).
4.
С помощью кнопки со стрелкой ВНИЗ перейдите к пункту Delete Speed Dial! (Удалить быстрый набор) и нажмите OK.
5.
С помощью кнопок со стрелками ВВЕРХ/ВНИЗ прокрутите записи быстрого набора и нажмите OK для выбора требуемого номера факса. Этот шаг можно повторять неоднократно, если необходимо удалить несколько номеров. Выбранный ряд (один или несколько) будет отмечен звездочкой «*».
ПРИМЕЧАНИЕ
1.
Максимальная длина имени – 32 символа.
Максимальная длина номера – 32 цифры.
2.
Если номер получателя факса имеет добавочный номер, нажмите
кнопку Pause (Пауза) для введения символа «-» между номерами.
Аппарат сделает односекундную паузу при наборе.
ПРИМЕЧАНИЕ Максимальная длина имени – 32 символа.
ПРИМЕЧАНИЕ Каждая группа может содержать не более 50 записей.

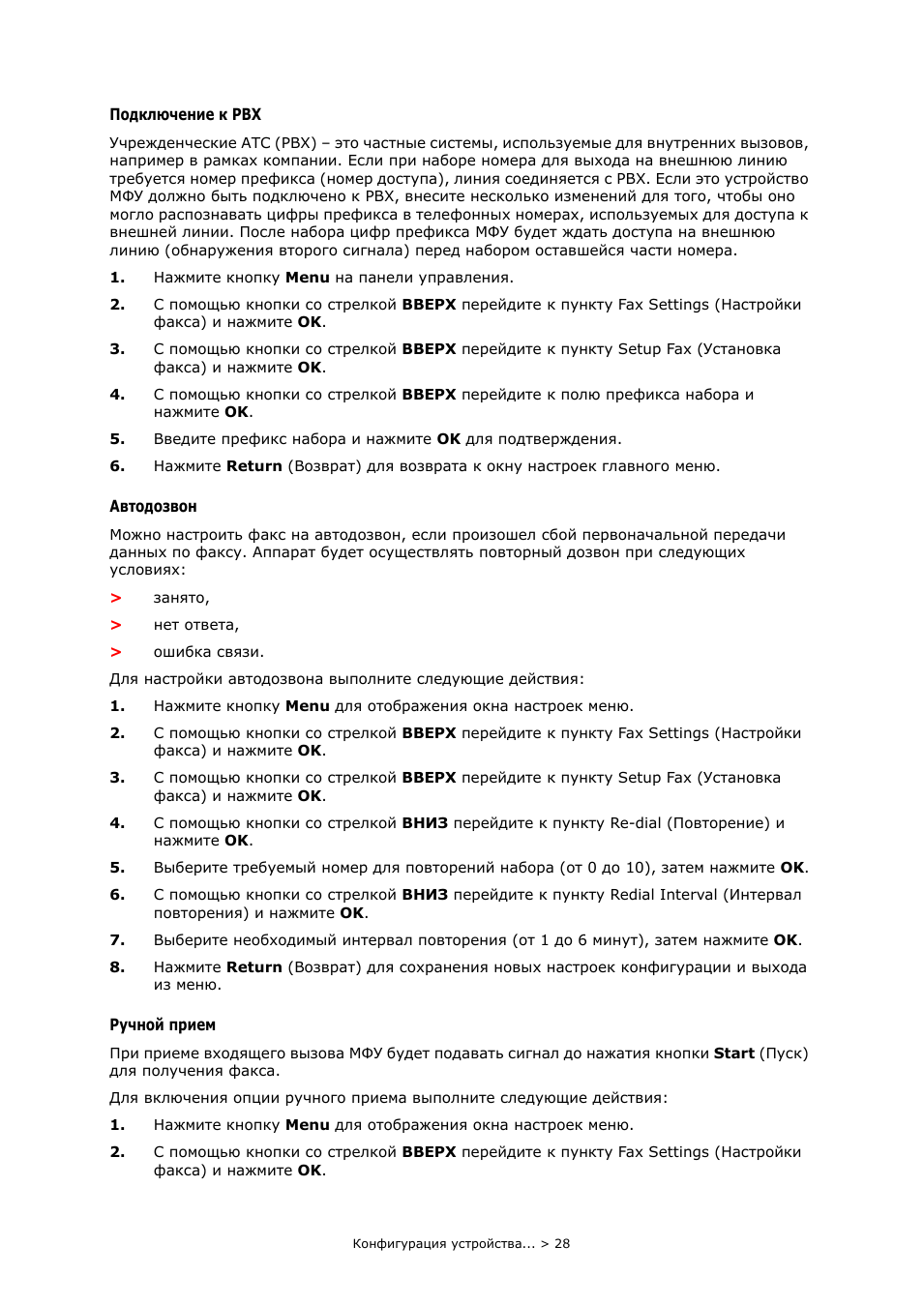

Учрежденческие АТС (PBX) – это частные системы, используемые для внутренних вызовов,
например в рамках компании. Если при наборе номера для выхода на внешнюю линию требуется номер префикса (номер доступа), линия соединяется с PBX. Если это устройство МФУ должно быть подключено к PBX, внесите несколько изменений для того, чтобы оно
могло распознавать цифры префикса в телефонных номерах, используемых для доступа к внешней линии. После набора цифр префикса МФУ будет ждать доступа на внешнюю линию (обнаружения второго сигнала) перед набором оставшейся части номера.
1.
Нажмите кнопку Menu на панели управления.
2.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Fax Settings (Настройки факса) и нажмите OK.
3.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Setup Fax (Установка факса) и нажмите OK.
4.
С помощью кнопки со стрелкой ВВЕРХ перейдите к полю префикса набора и
нажмите OK.
5.
Введите префикс набора и нажмите OK для подтверждения.
6.
Нажмите Return (Возврат) для возврата к окну настроек главного меню.
Автодозвон
Можно настроить факс на автодозвон, если произошел сбой первоначальной передачи данных по факсу. Аппарат будет осуществлять повторный дозвон при следующих
условиях:
>
занято,
>
нет ответа,
>
ошибка связи.
Для настройки автодозвона выполните следующие действия:
1.
Нажмите кнопку Menu для отображения окна настроек меню.
2.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Fax Settings (Настройки факса) и нажмите OK.
3.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Setup Fax (Установка
факса) и нажмите OK.
4.
С помощью кнопки со стрелкой ВНИЗ перейдите к пункту Re-dial (Повторение) и нажмите OK.
5.
Выберите требуемый номер для повторений набора (от 0 до 10), затем нажмите OK.
6.
С помощью кнопки со стрелкой ВНИЗ перейдите к пункту Redial Interval (Интервал повторения) и нажмите OK.
7.
Выберите необходимый интервал повторения (от 1 до 6 минут), затем нажмите OK.
8.
Нажмите Return (Возврат) для сохранения новых настроек конфигурации и выхода из меню.
Ручной прием
При приеме входящего вызова МФУ будет подавать сигнал до нажатия кнопки Start (Пуск) для получения факса.
Для включения опции ручного приема выполните следующие действия:
1.
Нажмите кнопку Menu для отображения окна настроек меню.
2.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Fax Settings (Настройки факса) и нажмите OK.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Setup Fax (Установка факса) и нажмите OK.
4.
С помощью кнопки со стрелкой ВНИЗ перейдите к пункту Manual Receive (Ручной
прием) и нажмите OK.
5.
Нажмите Return (Возврат) для сохранения новых настроек конфигурации и выхода из меню.

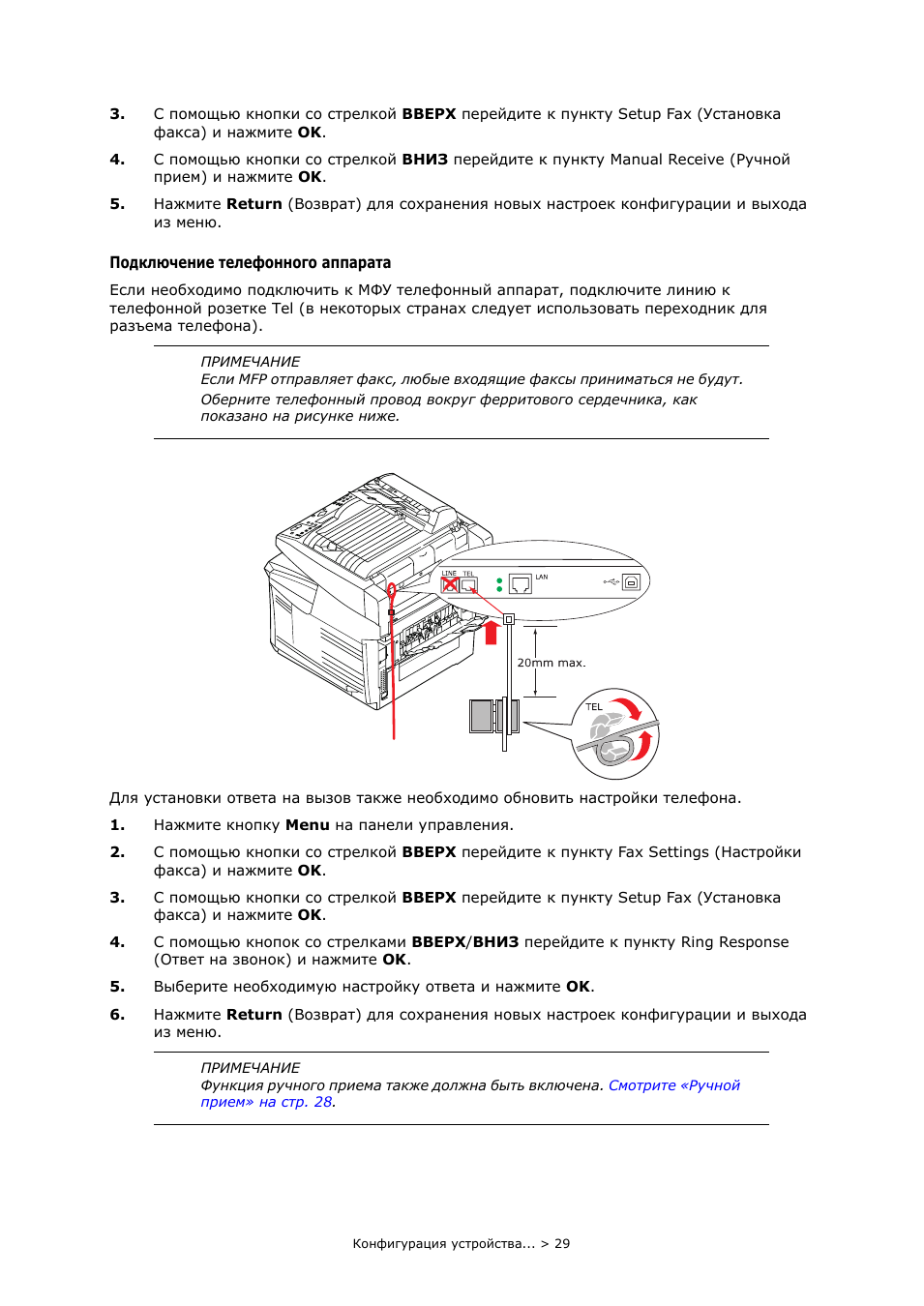

Подключение телефонного аппарата
Если необходимо подключить к МФУ телефонный аппарат, подключите линию к телефонной розетке Tel (в некоторых странах следует использовать переходник для
разъема телефона).
Для установки ответа на вызов также необходимо обновить настройки телефона.
1.
Нажмите кнопку Menu на панели управления.
2.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Fax Settings (Настройки факса) и нажмите OK.
3.
С помощью кнопки со стрелкой ВВЕРХ перейдите к пункту Setup Fax (Установка факса) и нажмите OK.
4.
С помощью кнопок со стрелками ВВЕРХ/ВНИЗ перейдите к пункту Ring Response
(Ответ на звонок) и нажмите OK.
5.
Выберите необходимую настройку ответа и нажмите OK.
6.
Нажмите Return (Возврат) для сохранения новых настроек конфигурации и выхода
из меню.
ПРИМЕЧАНИЕ Если MFP отправляет факс, любые входящие факсы приниматься не будут. Оберните телефонный провод вокруг ферритового сердечника, как показано на рисунке ниже.
ПРИМЕЧАНИЕ Функция ручного приема также должна быть включена.

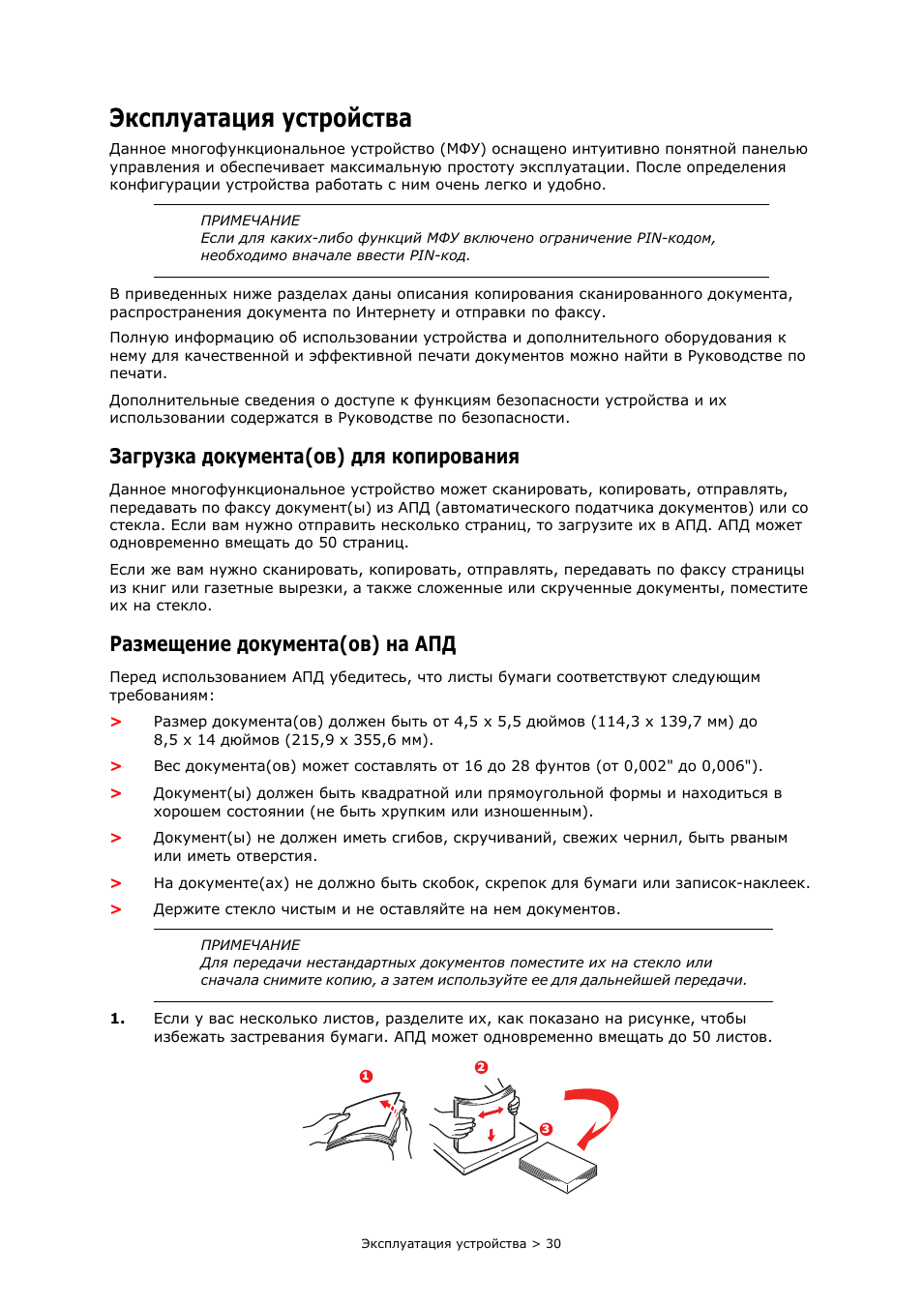

Данное многофункциональное устройство (МФУ) оснащено интуитивно понятной панелью управления и обеспечивает максимальную простоту эксплуатации. После определения конфигурации устройства работать с ним очень легко и удобно.
В приведенных ниже разделах даны описания копирования сканированного документа,
распространения документа по Интернету и отправки по факсу. Полную информацию об использовании устройства и дополнительного оборудования к нему для качественной и эффективной печати документов можно найти в Руководстве по печати.
Дополнительные сведения о доступе к функциям безопасности устройства и их использовании содержатся в Руководстве по безопасности.
Загрузка документа(ов) для копирования
Данное многофункциональное устройство может сканировать, копировать, отправлять,
передавать по факсу документ(ы) из АПД (автоматического податчика документов) или со стекла. Если вам нужно отправить несколько страниц, то загрузите их в АПД. АПД может одновременно вмещать до 50 страниц.
Если же вам нужно сканировать, копировать, отправлять, передавать по факсу страницы из книг или газетные вырезки, а также сложенные или скрученные документы, поместите их на стекло.
Размещение документа(ов) на АПД
Перед использованием АПД убедитесь, что листы бумаги соответствуют следующим требованиям:
>
Размер документа(ов) должен быть от 4,5 x 5,5 дюймов (114,3 x 139,7 мм) до
8,5 x 14 дюймов (215,9 x 355,6 мм).
>
Вес документа(ов) может составлять от 16 до 28 фунтов (от 0,002" до 0,006").
>
Документ(ы) должен быть квадратной или прямоугольной формы и находиться в
хорошем состоянии (не быть хрупким или изношенным).
>
Документ(ы) не должен иметь сгибов, скручиваний, свежих чернил, быть рваным
или иметь отверстия.
>
На документе(ах) не должно быть скобок, скрепок для бумаги или записок-наклеек.
>
Держите стекло чистым и не оставляйте на нем документов.
1.
Если у вас несколько листов, разделите их, как показано на рисунке, чтобы избежать застревания бумаги. АПД может одновременно вмещать до 50 листов.
ПРИМЕЧАНИЕ Если для каких-либо функций МФУ включено ограничение PIN-кодом, необходимо вначале ввести PIN-код.
ПРИМЕЧАНИЕ Для передачи нестандартных документов поместите их на стекло или сначала снимите копию, а затем используйте ее для дальнейшей передачи.
