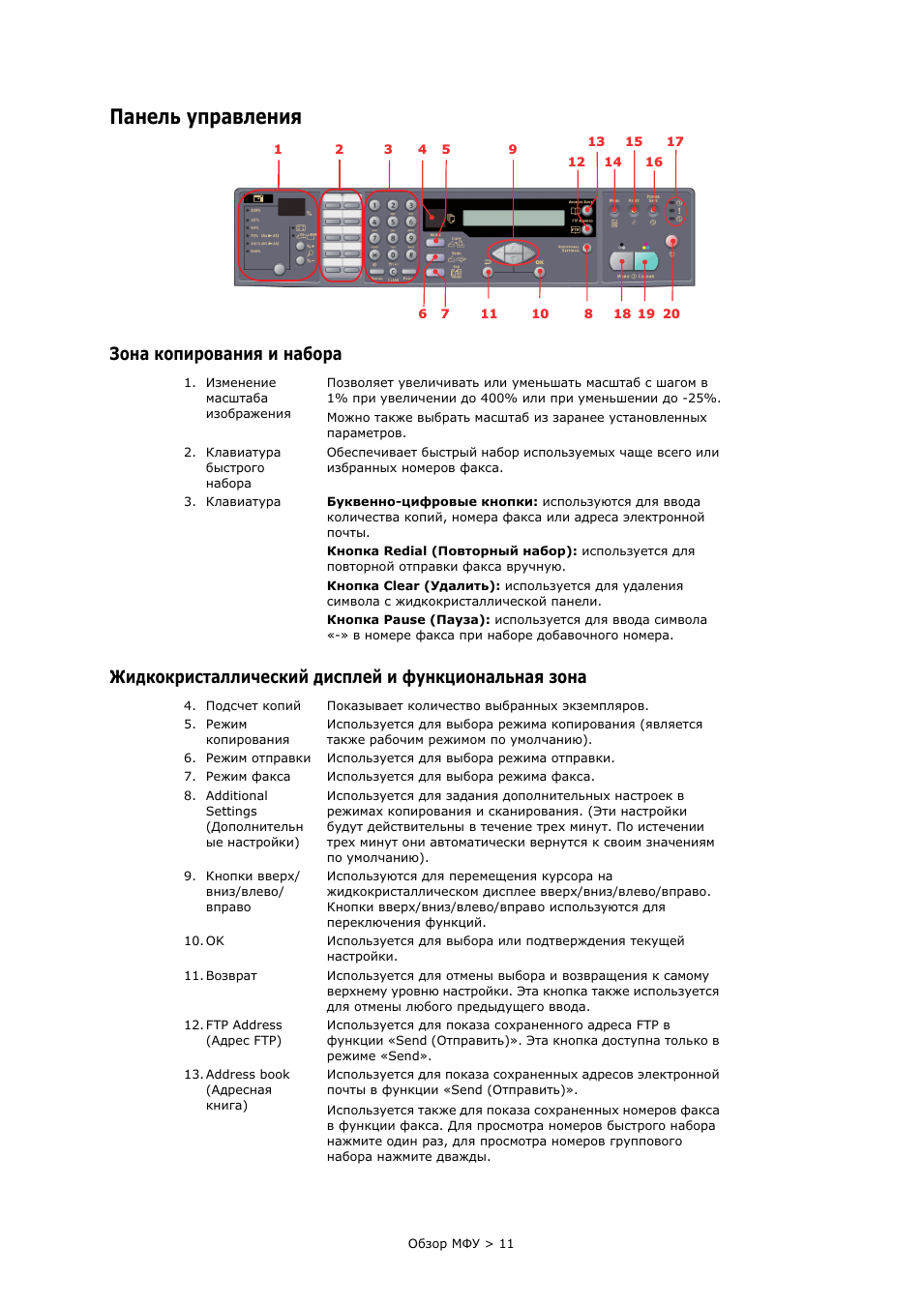

Жидкокристаллический дисплей и функциональная зона
1. Изменение
масштаба изображения
Позволяет увеличивать или уменьшать масштаб с шагом в 1% при увеличении до 400% или при уменьшении до -25%. Можно также выбрать масштаб из заранее установленных параметров.
2. Клавиатура
быстрого набора
Обеспечивает быстрый набор используемых чаще всего или избранных номеров факса.
3. Клавиатура
Буквенно-цифровые кнопки: используются для ввода количества копий, номера факса или адреса электронной почты. Кнопка Redial (Повторный набор): используется для повторной отправки факса вручную. Кнопка Clear (Удалить): используется для удаления символа с жидкокристаллической панели. Кнопка Pause (Пауза): используется для ввода символа «-» в номере факса при наборе добавочного номера.
4. Подсчет копий
Показывает количество выбранных экземпляров.
5. Режим
копирования
Используется для выбора режима копирования (является также рабочим режимом по умолчанию).
6. Режим отправки
Используется для выбора режима отправки.
7. Режим факса
Используется для выбора режима факса.
8. Additional
Settings (Дополнительн ые настройки)
Используется для задания дополнительных настроек в режимах копирования и сканирования. (Эти настройки будут действительны в течение трех минут. По истечении трех минут они автоматически вернутся к своим значениям по умолчанию).
9. Кнопки вверх/
вниз/влево/ вправо
Используются для перемещения курсора на жидкокристаллическом дисплее вверх/вниз/влево/вправо. Кнопки вверх/вниз/влево/вправо используются для переключения функций.
10. OK
Используется для выбора или подтверждения текущей настройки.
11. Возврат
Используется для отмены выбора и возвращения к самому верхнему уровню настройки. Эта кнопка также используется для отмены любого предыдущего ввода.
12. FTP Address
(Адрес FTP)
Используется для показа сохраненного адреса FTP в функции «Send (Отправить)». Эта кнопка доступна только в режиме «Send».
13. Address book
(Адресная книга)
Используется для показа сохраненных адресов электронной почты в функции «Send (Отправить)». Используется также для показа сохраненных номеров факса в функции факса. Для просмотра номеров быстрого набора нажмите один раз, для просмотра номеров группового набора нажмите дважды.
2
4 5
6
9
10
11
1
3
20
19
18
13
12
17
16
14
8
15
7

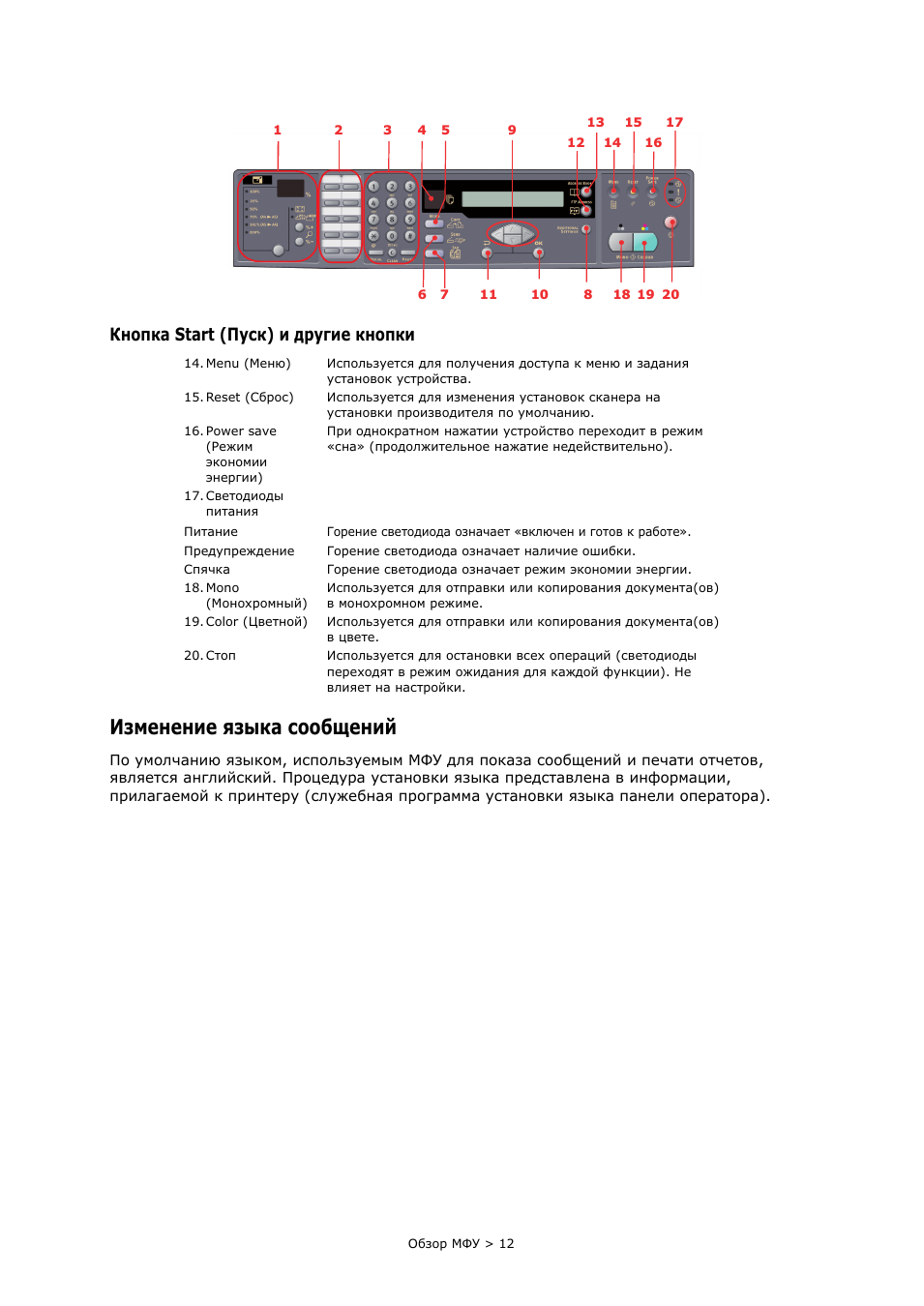

Кнопка start (пуск) и другие кнопки, Изменение языка сообщений
По умолчанию языком, используемым МФУ для показа сообщений и печати отчетов, является английский. Процедура установки языка представлена в информации, прилагаемой к принтеру (служебная программа установки языка панели оператора).
14. Menu (Меню)
Используется для получения доступа к меню и задания установок устройства.
15. Reset (Сброс)
Используется для изменения установок сканера на установки производителя по умолчанию.
16. Рower save
(Режим экономии энергии)
При однократном нажатии устройство переходит в режим «сна» (продолжительное нажатие недействительно).
17. Светодиоды
питания
Питание Предупреждение Cпячка
Горение светодиода означает «включен и готов к работе». Горение светодиода означает наличие ошибки. Горение светодиода означает режим экономии энергии.
18. Мono
(Mонохромный)
Используется для отправки или копирования документа(ов) в монохромном режиме.
19. Color (Цветной)
Используется для отправки или копирования документа(ов) в цвете.
20. Cтоп
Используется для остановки всех операций (светодиоды переходят в режим ожидания для каждой функции). Не влияет на настройки.
2
4 5
6
9
10
11
1
3
20
19
18
13
12
17
16
14
8
15
7

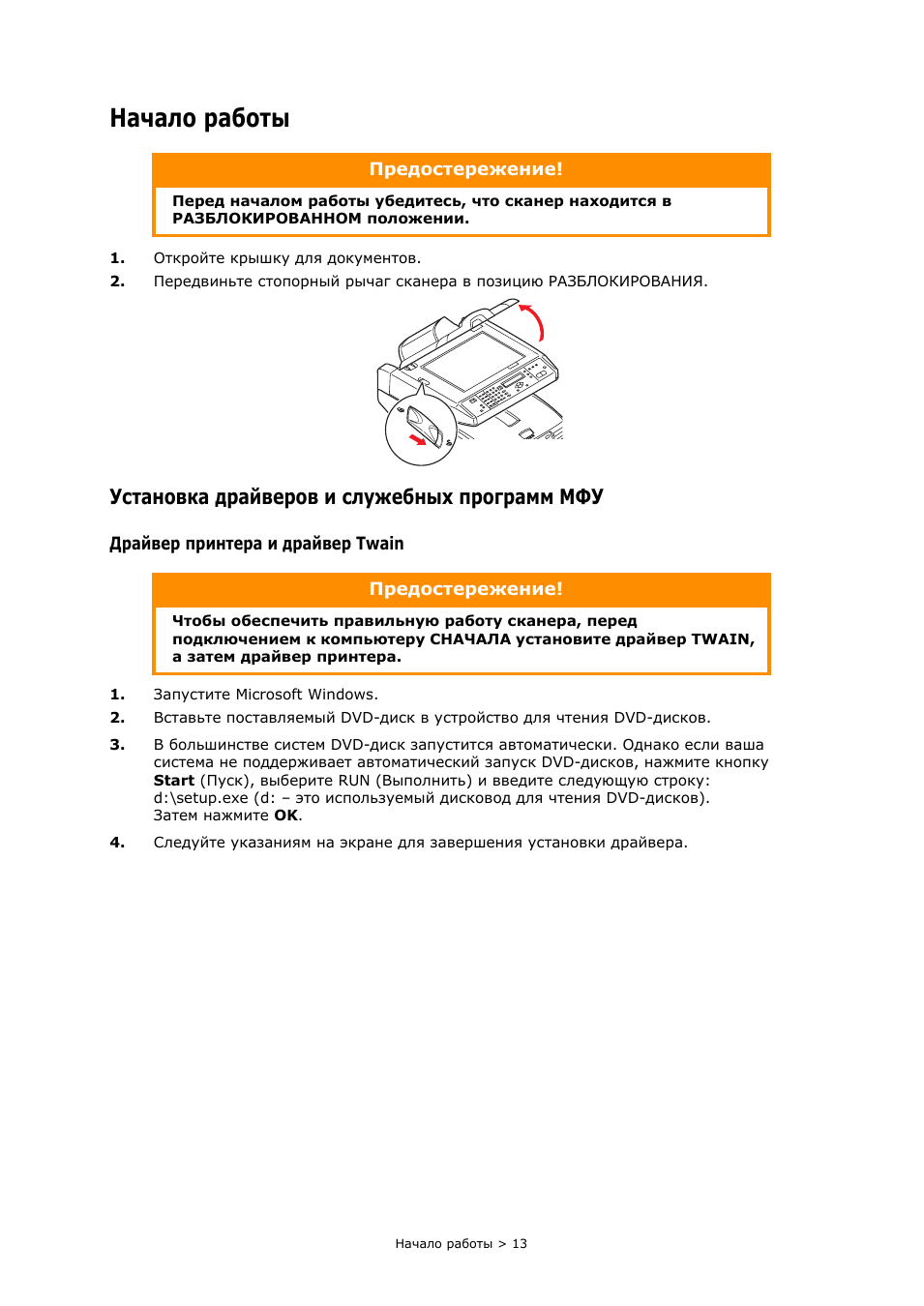

Начало работы, Установка драйверов и служебных программ мфу, Драйвер принтера и драйвер twain

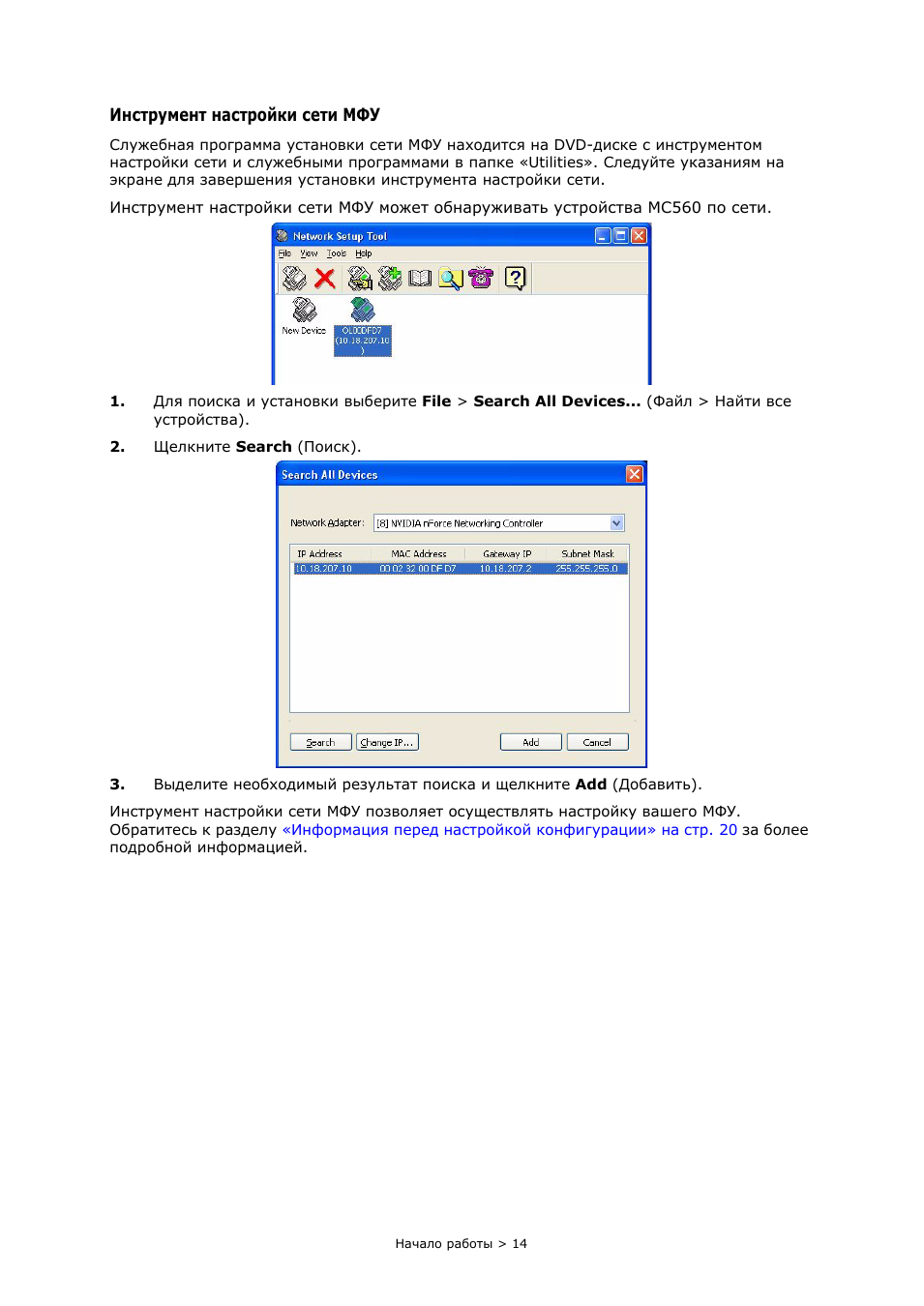

Служебная программа установки сети МФУ находится на DVD-диске с инструментом настройки сети и служебными программами в папке «Utilities». Следуйте указаниям на экране для завершения установки инструмента настройки сети.
Инструмент настройки сети МФУ может обнаруживать устройства MC560 по сети.
1.
Для поиска и установки выберите File > Search All Devices... (Файл > Найти все устройства).
2.
Щелкните Search (Поиск).
3.
Выделите необходимый результат поиска и щелкните Add (Добавить).
Инструмент настройки сети МФУ позволяет осуществлять настройку вашего МФУ.

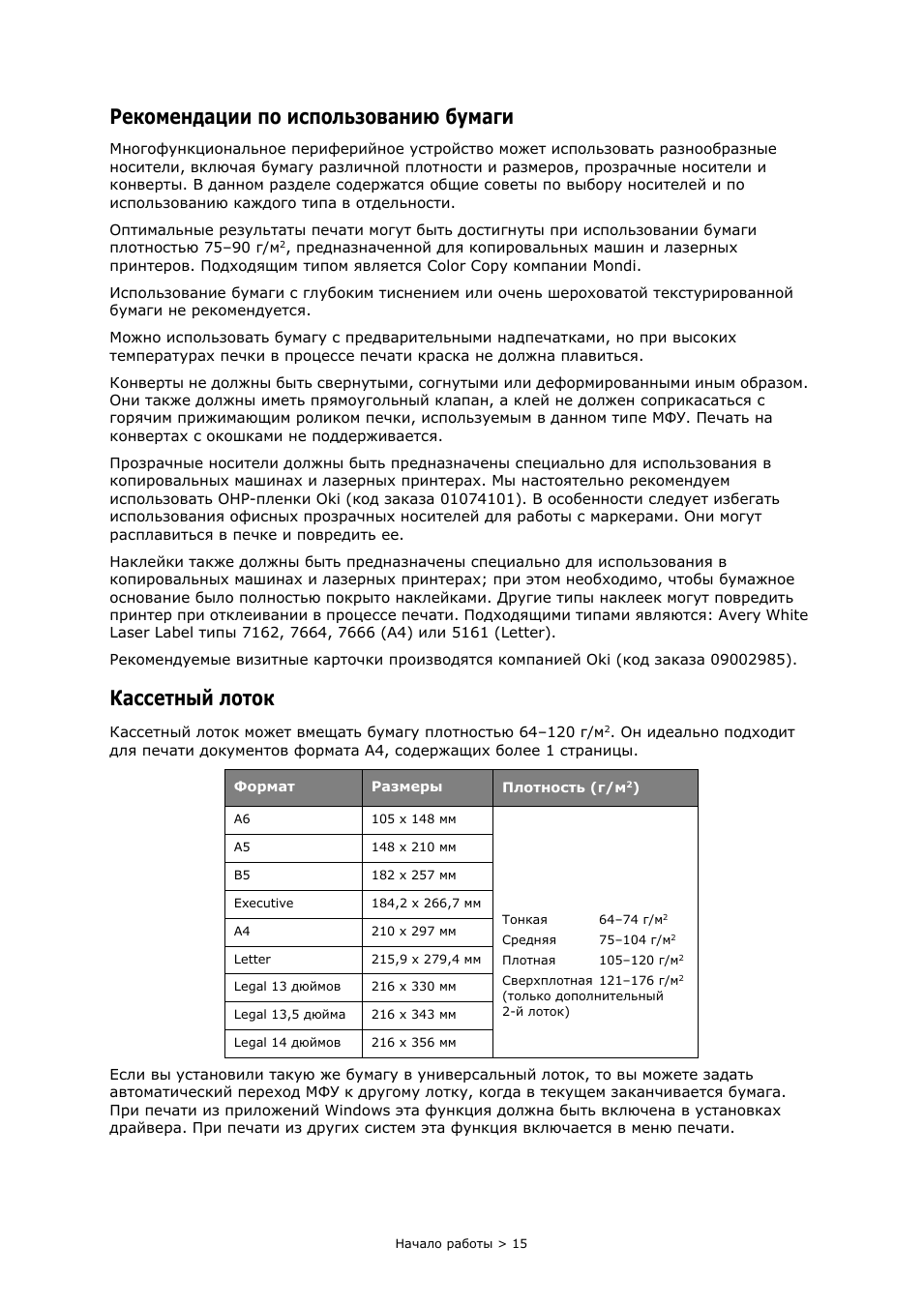

Многофункциональное периферийное устройство может использовать разнообразные носители, включая бумагу различной плотности и размеров, прозрачные носители и конверты. В данном разделе содержатся общие советы по выбору носителей и по
использованию каждого типа в отдельности.
Оптимальные результаты печати могут быть достигнуты при использовании бумаги плотностью 75–90 г/м
2
, предназначенной для копировальных машин и лазерных
принтеров. Подходящим типом является Color Copy компании Mondi.
Использование бумаги с глубоким тиснением или очень шероховатой текстурированной бумаги не рекомендуется.
Можно использовать бумагу с предварительными надпечатками, но при высоких температурах печки в процессе печати краска не должна плавиться.
Конверты не должны быть свернутыми, согнутыми или деформированными иным образом.
Они также должны иметь прямоугольный клапан, а клей не должен соприкасаться с горячим прижимающим роликом печки, используемым в данном типе МФУ. Печать на конвертах с окошками не поддерживается.
Прозрачные носители должны быть предназначены специально для использования в копировальных машинах и лазерных принтерах. Мы настоятельно рекомендуем использовать ОНР-пленки Oki (код заказа 01074101). В особенности следует избегать
использования офисных прозрачных носителей для работы с маркерами. Они могут расплавиться в печке и повредить ее.
Наклейки также должны быть предназначены специально для использования в
копировальных машинах и лазерных принтерах; при этом необходимо, чтобы бумажное основание было полностью покрыто наклейками. Другие типы наклеек могут повредить принтер при отклеивании в процессе печати. Подходящими типами являются: Avery White
Laser Label типы 7162, 7664, 7666 (A4) или 5161 (Letter).
Рекомендуемые визитные карточки производятся компанией Oki (код заказа 09002985).
Кассетный лоток
Кассетный лоток может вмещать бумагу плотностью 64–120 г/м
2
. Он идеально подходит
для печати документов формата А4, содержащих более 1 страницы.
Если вы установили такую же бумагу в универсальный лоток, то вы можете задать
автоматический переход МФУ к другому лотку, когда в текущем заканчивается бумага. При печати из приложений Windows эта функция должна быть включена в установках драйвера. При печати из других систем эта функция включается в меню печати.
Формат
Размеры
Плотность (г/м
2
)
A6
105 x 148 мм
Тонкая
64–74 г/м
2
Средняя
75–104 г/м
2
Плотная
105–120 г/м
2
Сверхплотная 121–176 г/м
2
(только дополнительный 2-й лоток)
A5
148 x 210 мм
B5
182 x 257 мм
Executive
184,2 x 266,7 мм
A4
210 x 297 мм
Letter
215,9 x 279,4 мм
Legal 13 дюймов
216 x 330 мм
Legal 13,5 дюйма
216 x 343 мм
Legal 14 дюймов
216 x 356 мм

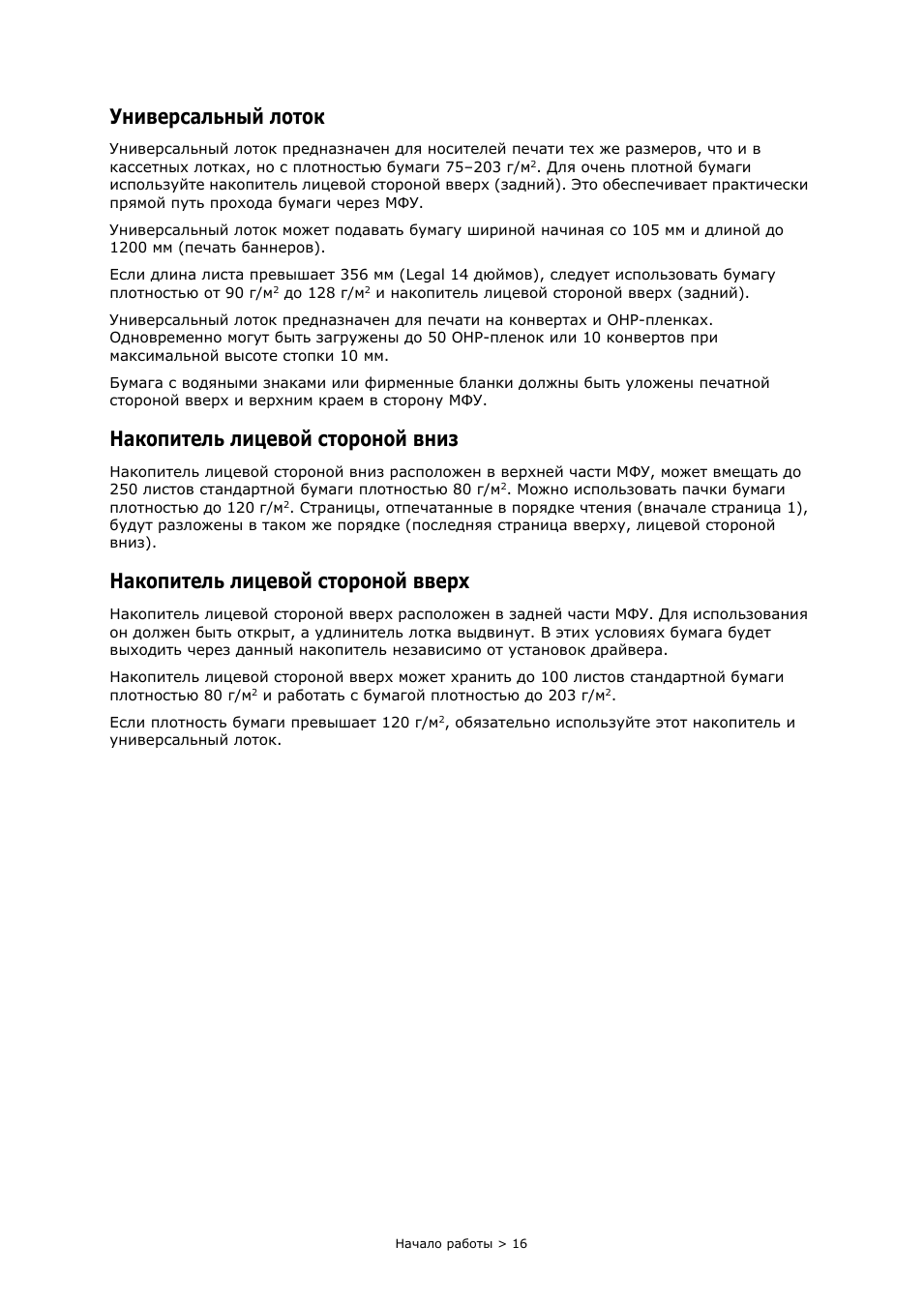

Универсальный лоток, Накопитель лицевой стороной вниз, Накопитель лицевой стороной вверх
Универсальный лоток предназначен для носителей печати тех же размеров, что и в кассетных лотках, но с плотностью бумаги 75–203 г/м
2
. Для очень плотной бумаги
используйте накопитель лицевой стороной вверх (задний). Это обеспечивает практически
прямой путь прохода бумаги через МФУ.
Универсальный лоток может подавать бумагу шириной начиная со 105 мм и длиной до 1200 мм (печать баннеров).
Если длина листа превышает 356 мм (Legal 14 дюймов), следует использовать бумагу плотностью от 90 г/м
2
до 128 г/м
2
и накопитель лицевой стороной вверх (задний).
Универсальный лоток предназначен для печати на конвертах и ОНР-пленках.
Одновременно могут быть загружены до 50 ОНР-пленок или 10 конвертов при максимальной высоте стопки 10 мм.
Бумага с водяными знаками или фирменные бланки должны быть уложены печатной
стороной вверх и верхним краем в сторону МФУ.
Накопитель лицевой стороной вниз
Накопитель лицевой стороной вниз расположен в верхней части МФУ, может вмещать до 250 листов стандартной бумаги плотностью 80 г/м
2
. Можно использовать пачки бумаги
плотностью до 120 г/м
2
. Страницы, отпечатанные в порядке чтения (вначале страница 1),
будут разложены в таком же порядке (последняя страница вверху, лицевой стороной вниз).
Накопитель лицевой стороной вверх
Накопитель лицевой стороной вверх расположен в задней части МФУ. Для использования он должен быть открыт, а удлинитель лотка выдвинут. В этих условиях бумага будет выходить через данный накопитель независимо от установок драйвера.
Накопитель лицевой стороной вверх может хранить до 100 листов стандартной бумаги плотностью 80 г/м

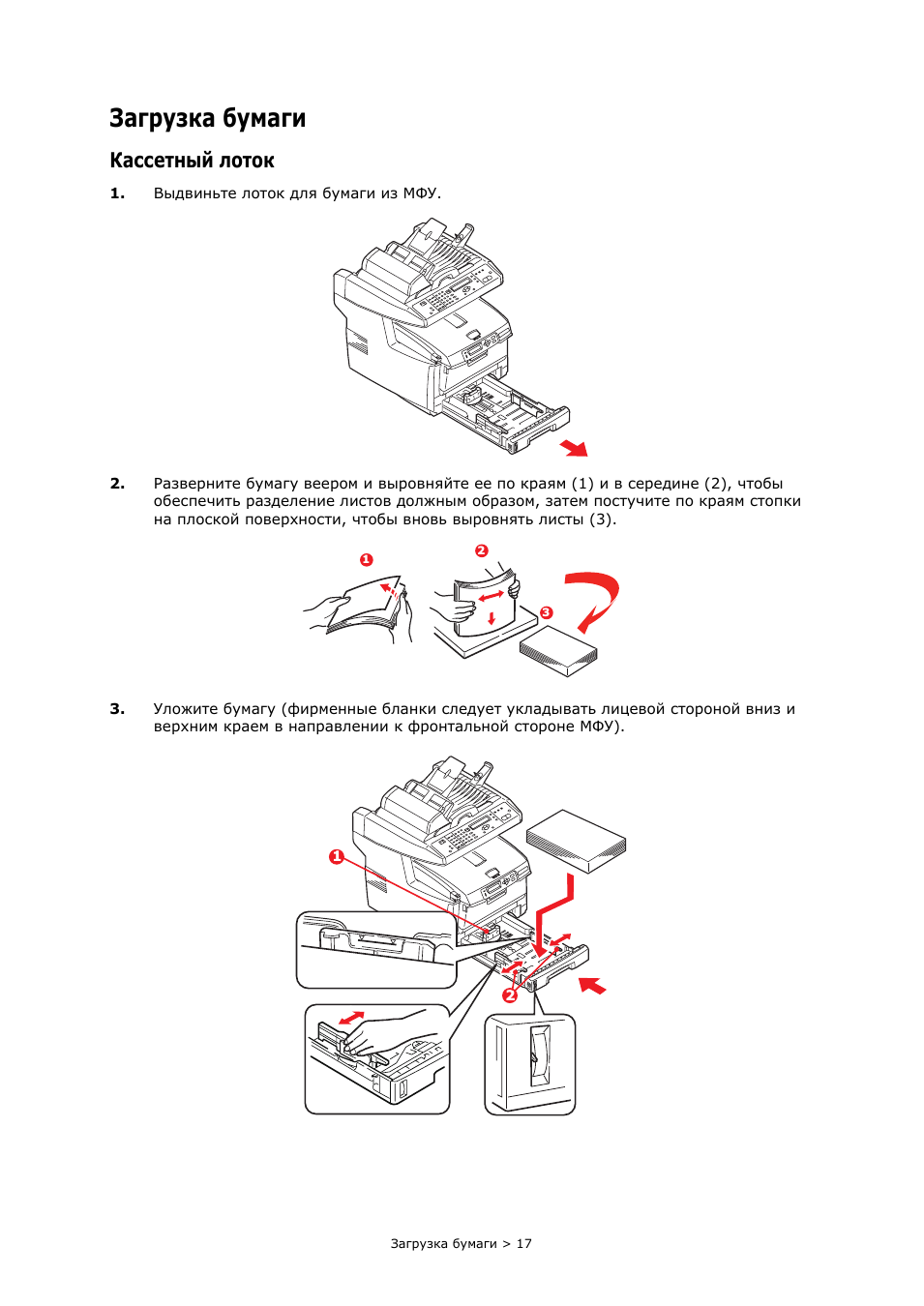

Разверните бумагу веером и выровняйте ее по краям (1) и в середине (2), чтобы обеспечить разделение листов должным образом, затем постучите по краям стопки на плоской поверхности, чтобы вновь выровнять листы (3).
3.
Уложите бумагу (фирменные бланки следует укладывать лицевой стороной вниз и
верхним краем в направлении к фронтальной стороне МФУ).

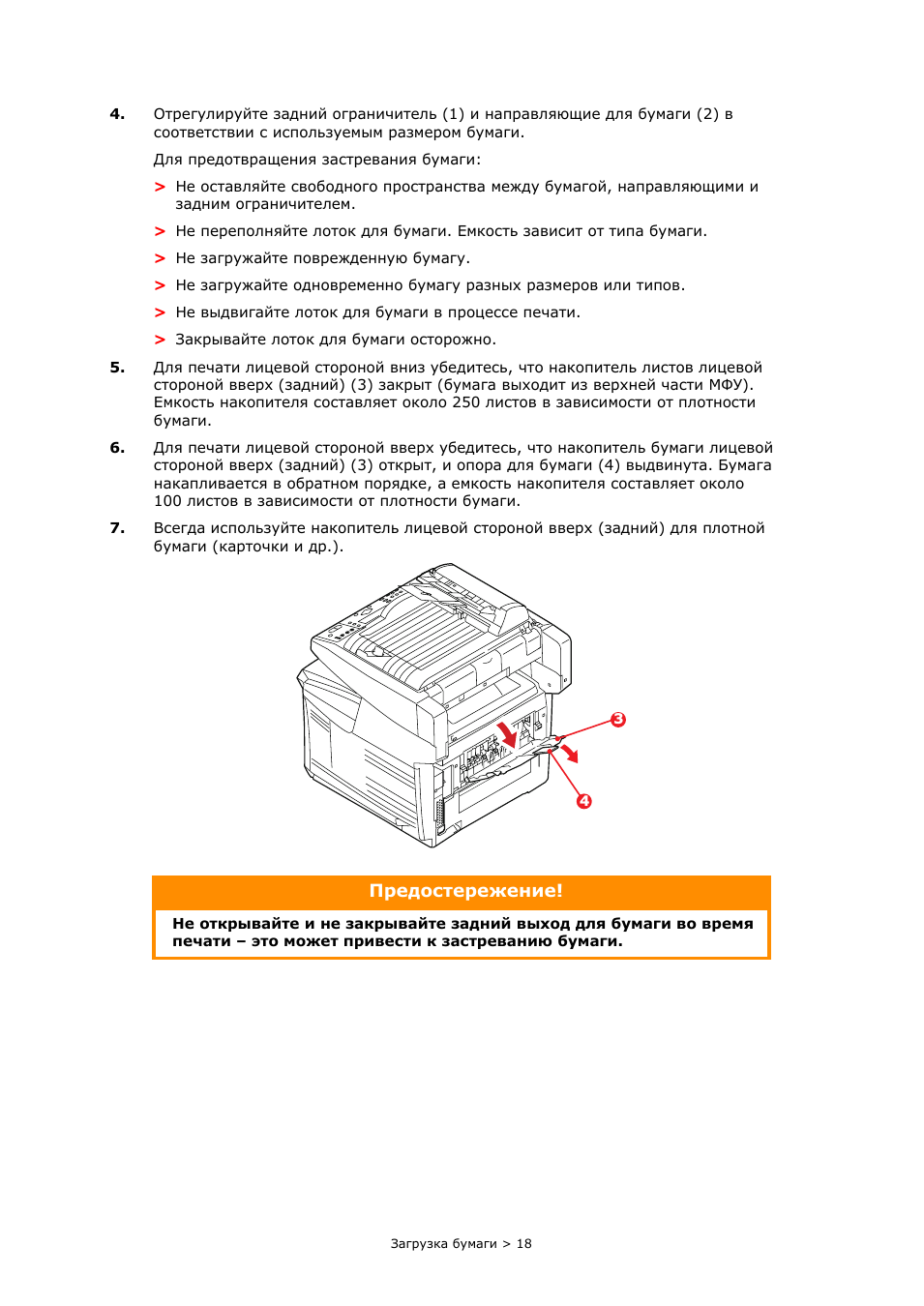

Отрегулируйте задний ограничитель (1) и направляющие для бумаги (2) в соответствии с используемым размером бумаги.
Для предотвращения застревания бумаги:
>
Не оставляйте свободного пространства между бумагой, направляющими и задним ограничителем.
>
Не переполняйте лоток для бумаги. Емкость зависит от типа бумаги.
>
Не загружайте поврежденную бумагу.
>
Не загружайте одновременно бумагу разных размеров или типов.
>
Не выдвигайте лоток для бумаги в процессе печати.
>
Закрывайте лоток для бумаги осторожно.
5.
Для печати лицевой стороной вниз убедитесь, что накопитель листов лицевой стороной вверх (задний) (3) закрыт (бумага выходит из верхней части МФУ).
Емкость накопителя составляет около 250 листов в зависимости от плотности бумаги.
6.
Для печати лицевой стороной вверх убедитесь, что накопитель бумаги лицевой
стороной вверх (задний) (3) открыт, и опора для бумаги (4) выдвинута. Бумага накапливается в обратном порядке, а емкость накопителя составляет около 100 листов в зависимости от плотности бумаги.
7.
Всегда используйте накопитель лицевой стороной вверх (задний) для плотной бумаги (карточки и др.).
Предостережение!
Не открывайте и не закрывайте задний выход для бумаги во время

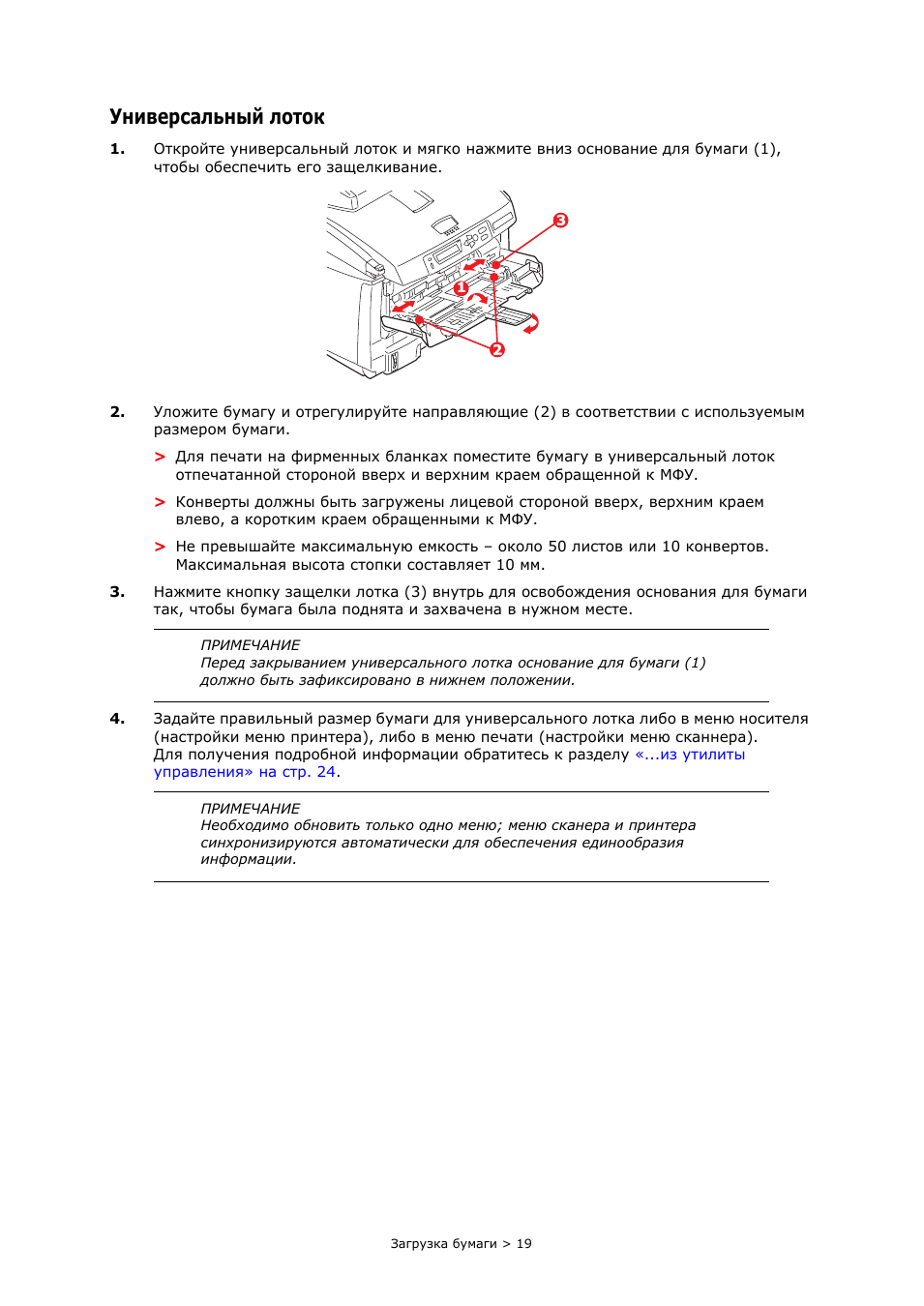

Откройте универсальный лоток и мягко нажмите вниз основание для бумаги (1), чтобы обеспечить его защелкивание.
2.
Уложите бумагу и отрегулируйте направляющие (2) в соответствии с используемым размером бумаги.
>
Для печати на фирменных бланках поместите бумагу в универсальный лоток
отпечатанной стороной вверх и верхним краем обращенной к МФУ.
>
Конверты должны быть загружены лицевой стороной вверх, верхним краем влево, а коротким краем обращенными к МФУ.
>
Не превышайте максимальную емкость – около 50 листов или 10 конвертов. Максимальная высота стопки составляет 10 мм.
3.
Нажмите кнопку защелки лотка (3) внутрь для освобождения основания для бумаги
так, чтобы бумага была поднята и захвачена в нужном месте.
4.
Задайте правильный размер бумаги для универсального лотка либо в меню носителя (настройки меню принтера), либо в меню печати (настройки меню сканнера). Для получения подробной информации обратитесь к разделу

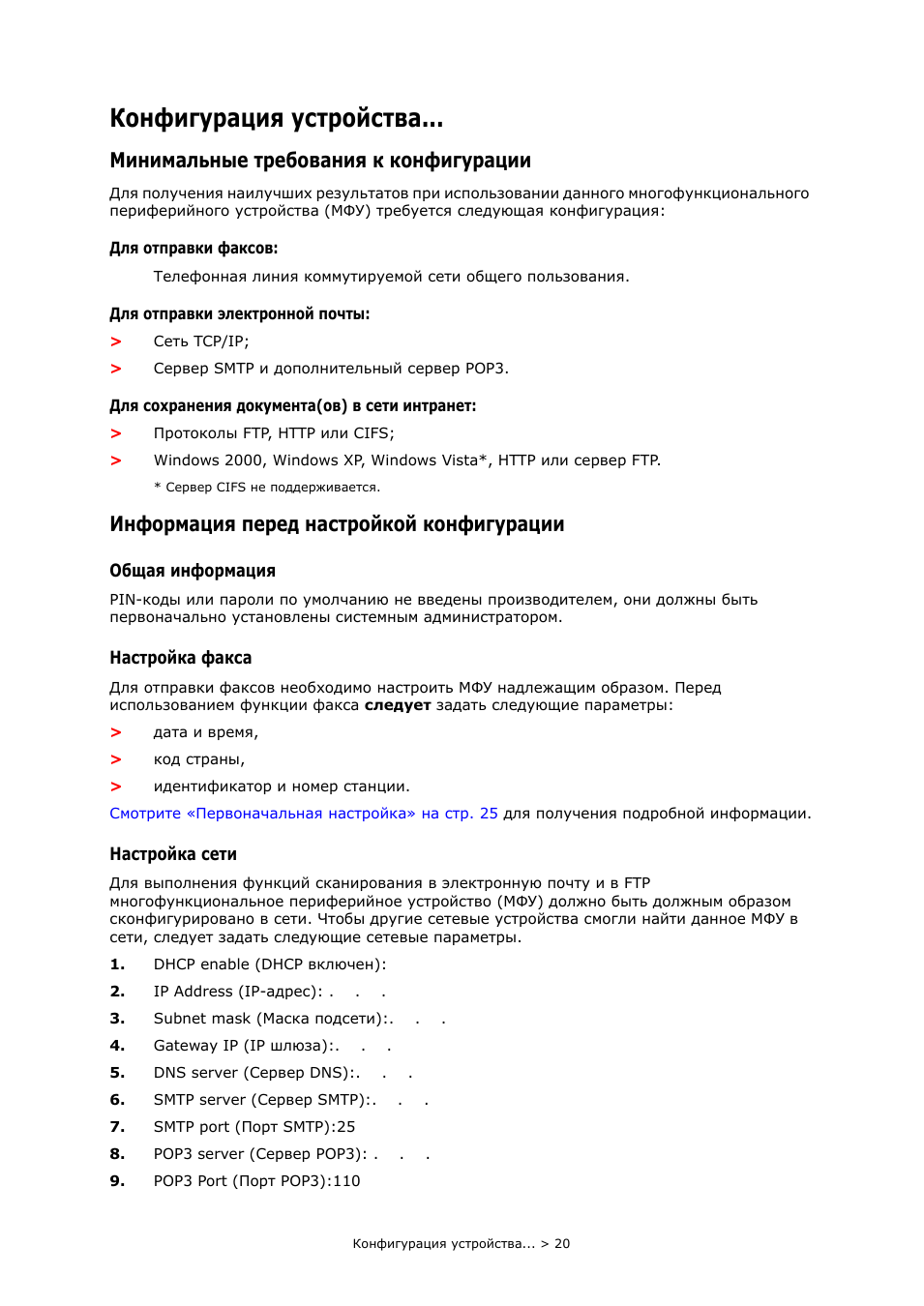

Для выполнения функций сканирования в электронную почту и в FTP многофункциональное периферийное устройство (МФУ) должно быть должным образом сконфигурировано в сети. Чтобы другие сетевые устройства смогли найти данное МФУ в
