Извлеките из принтера каждый из блоков барабана переноса изображений, начиная с заднего, и поместите их на надежной поверхности вдали от прямых источников тепла и света.
6.

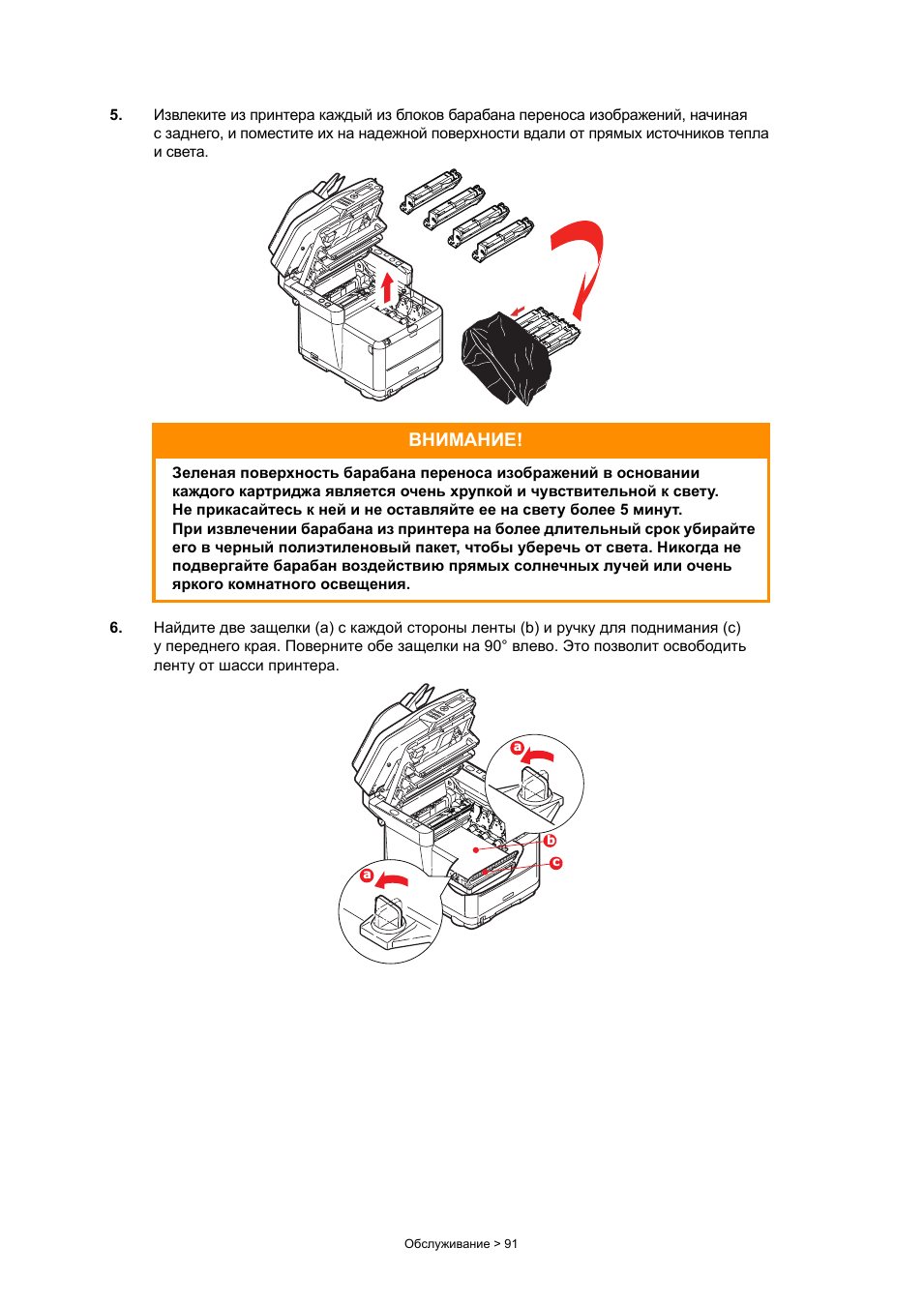

Найдите две защелки (a) с каждой стороны ленты (b) и ручку для поднимания (c) у переднего края. Поверните обе защелки на 90° влево. Это позволит освободить ленту от шасси принтера.
ВНИМАНИЕ!
Зеленая поверхность барабана переноса изображений в основании каждого картриджа является очень хрупкой и чувствительной к свету. Не прикасайтесь к ней и не оставляйте ее на свету более 5 минут. При извлечении барабана из принтера на более длительный срок убирайте его в черный полиэтиленовый пакет, чтобы уберечь от света. Никогда не подвергайте барабан воздействию прямых солнечных лучей или очень яркого комнатного освещения.
a
a
b
c
вверх так, чтобы лента отклонилась вперед и вверх, и вытащи...

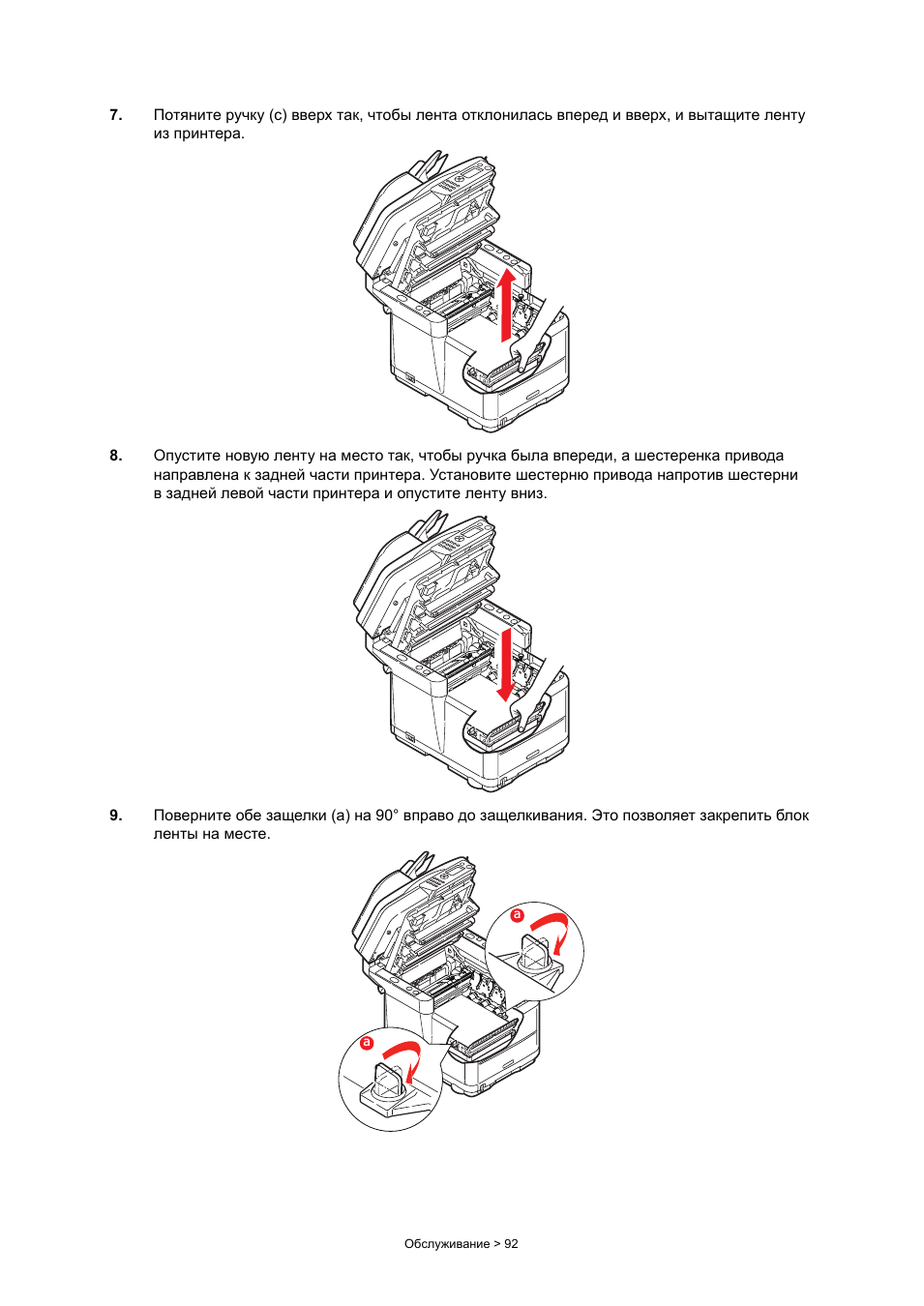

Потяните ручку (c) вверх так, чтобы лента отклонилась вперед и вверх, и вытащите ленту из принтера.
8.
Опустите новую ленту на место так, чтобы ручка была впереди, а шестеренка привода направлена к задней части принтера. Установите шестерню привода напротив шестерни в задней левой части принтера и опустите ленту вниз.
9.
Поверните обе защелки (a) на 90° вправо до защелкивания. Это позволяет закрепить блок ленты на месте.

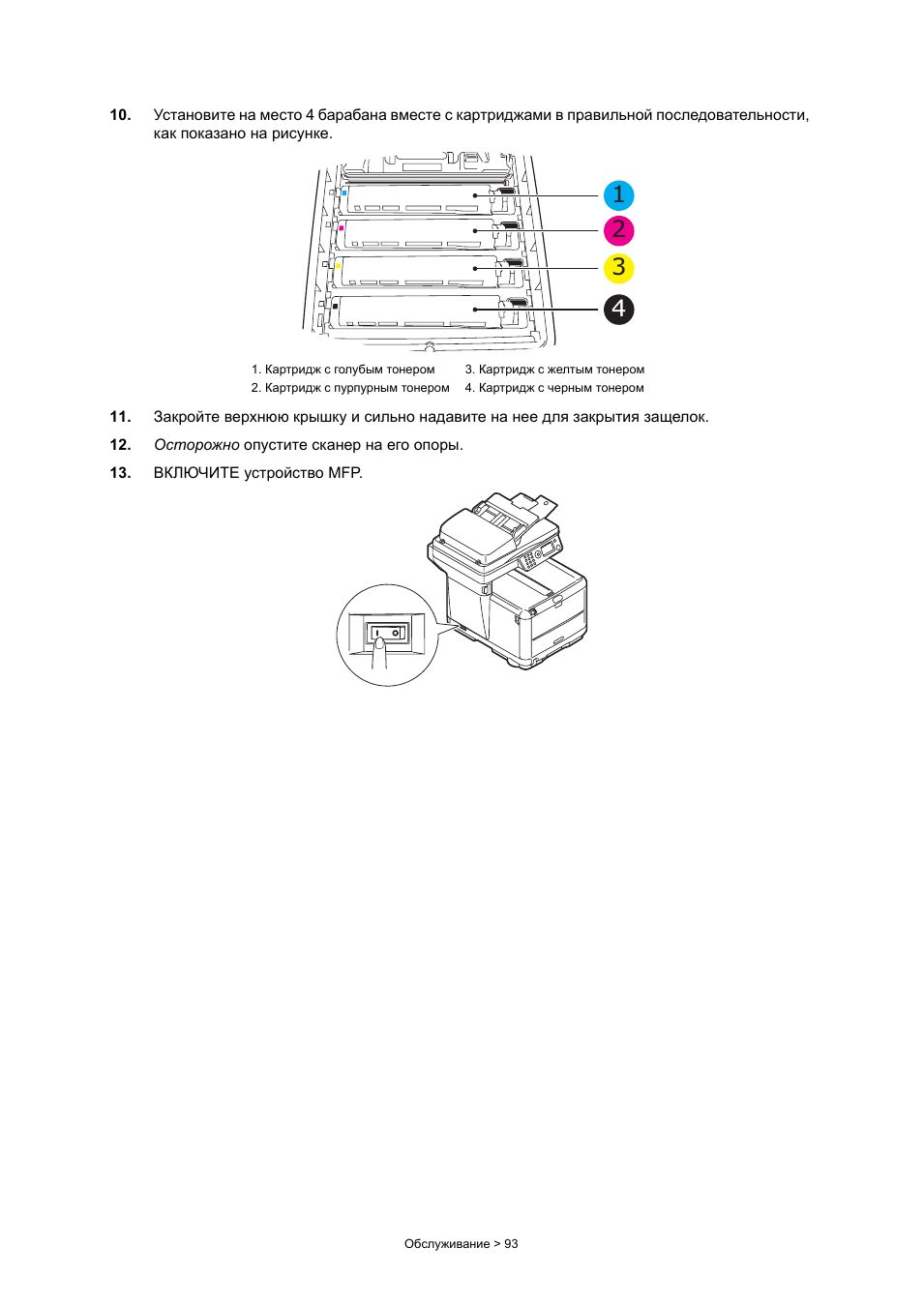

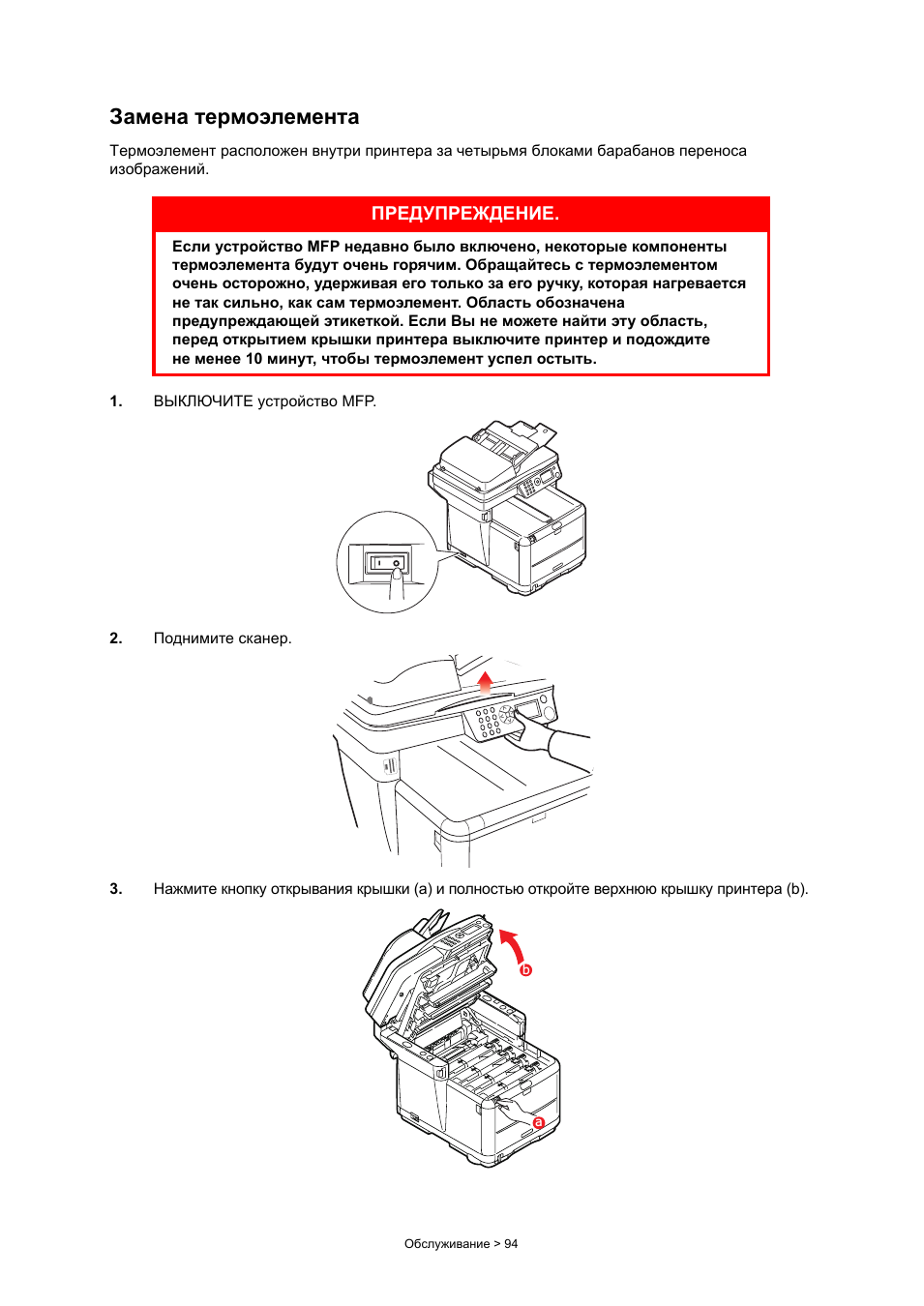

Термоэлемент расположен внутри принтера за четырьмя блоками барабанов переноса изображений.
1.
ВЫКЛЮЧИТЕ устройство MFP.
2.
Поднимите сканер.
3.
Нажмите кнопку открывания крышки (a) и полностью откройте верхнюю крышку принтера (b).
ПРЕДУПРЕЖДЕНИЕ.
Если устройство MFP недавно было включено, некоторые компоненты термоэлемента будут очень горячим. Обращайтесь с термоэлементом очень осторожно, удерживая его только за его ручку, которая нагревается не так сильно, как сам термоэлемент. Область обозначена предупреждающей этикеткой. Если Вы не можете найти эту область, перед открытием крышки принтера выключите принтер и подождите не менее 10 минут, чтобы термоэлемент успел остыть.

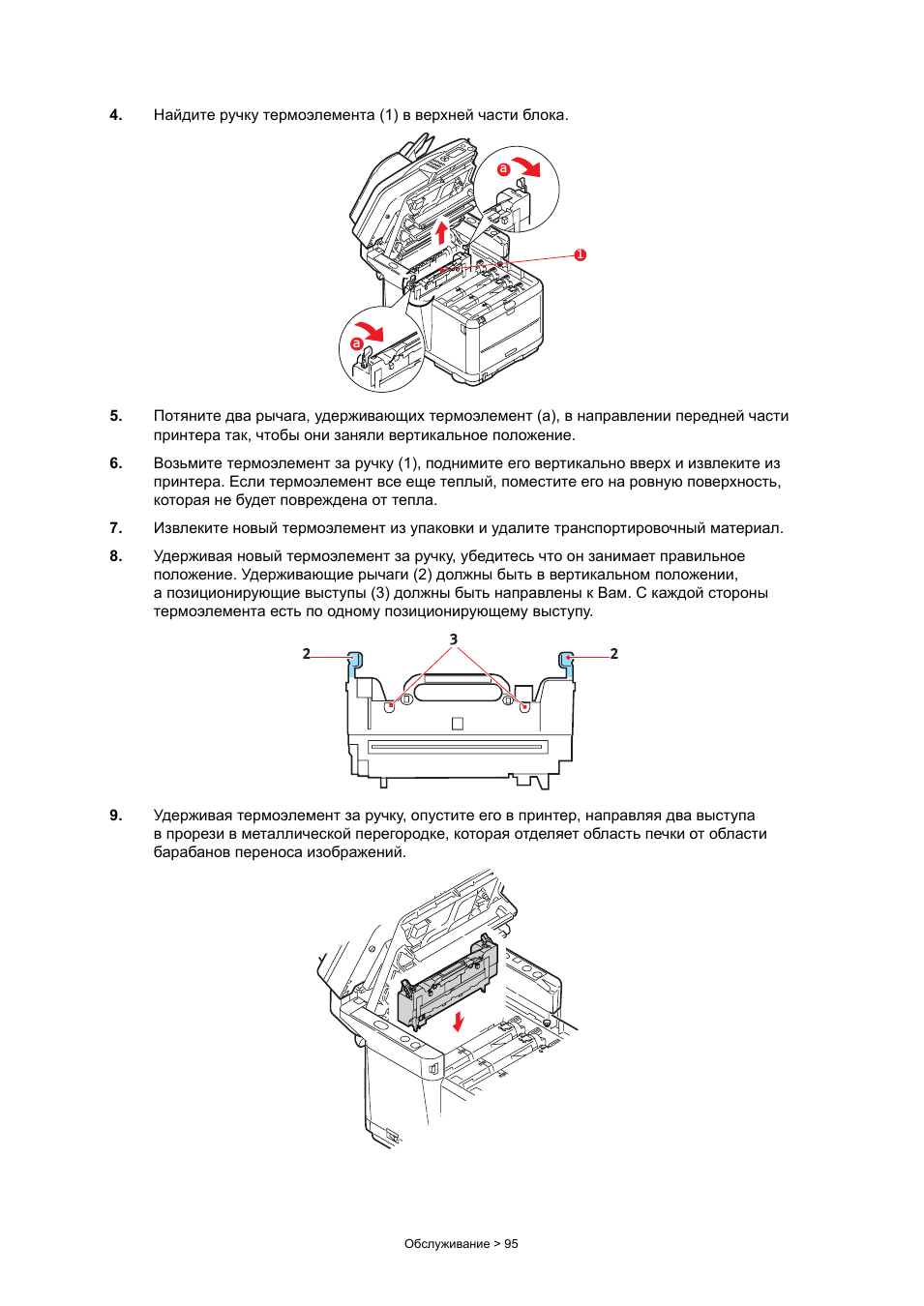

Найдите ручку термоэлемента (1) в верхней части блока.
5.
Потяните два рычага, удерживающих термоэлемент (a), в направлении передней части принтера так, чтобы они заняли вертикальное положение.
6.
Возьмите термоэлемент за ручку (1), поднимите его вертикально вверх и извлеките из принтера. Если термоэлемент все еще теплый, поместите его на ровную поверхность, которая не будет повреждена от тепла.
7.
Извлеките новый термоэлемент из упаковки и удалите транспортировочный материал.
8.
Удерживая новый термоэлемент за ручку, убедитесь что он занимает правильное положение. Удерживающие рычаги (2) должны быть в вертикальном положении, а позиционирующие выступы (3) должны быть направлены к Вам. С каждой стороны термоэлемента есть по одному позиционирующему выступу.
9.
Удерживая термоэлемент за ручку, опустите его в принтер, направляя два выступа в прорези в металлической перегородке, которая отделяет область печки от области барабанов переноса изображений.

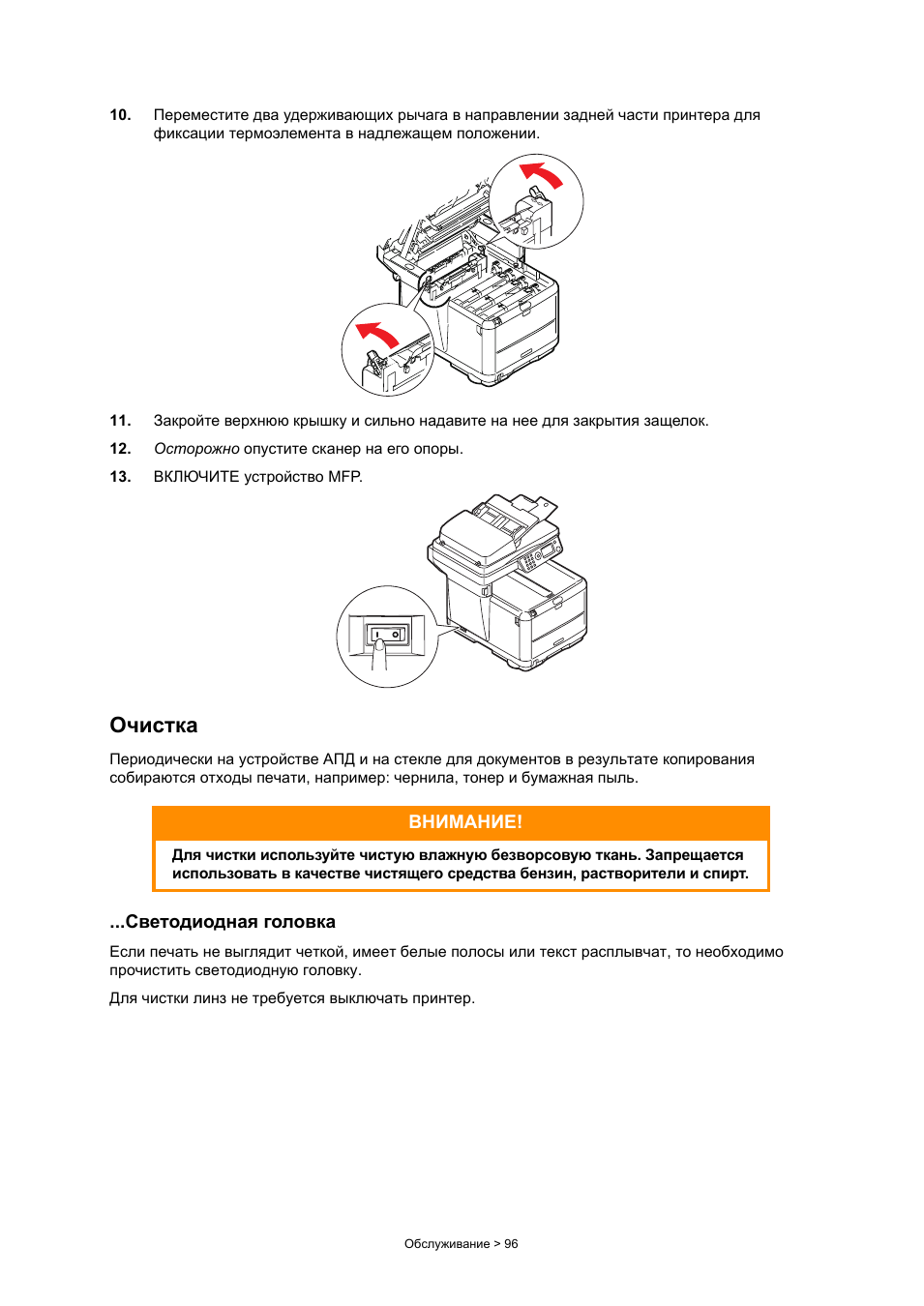

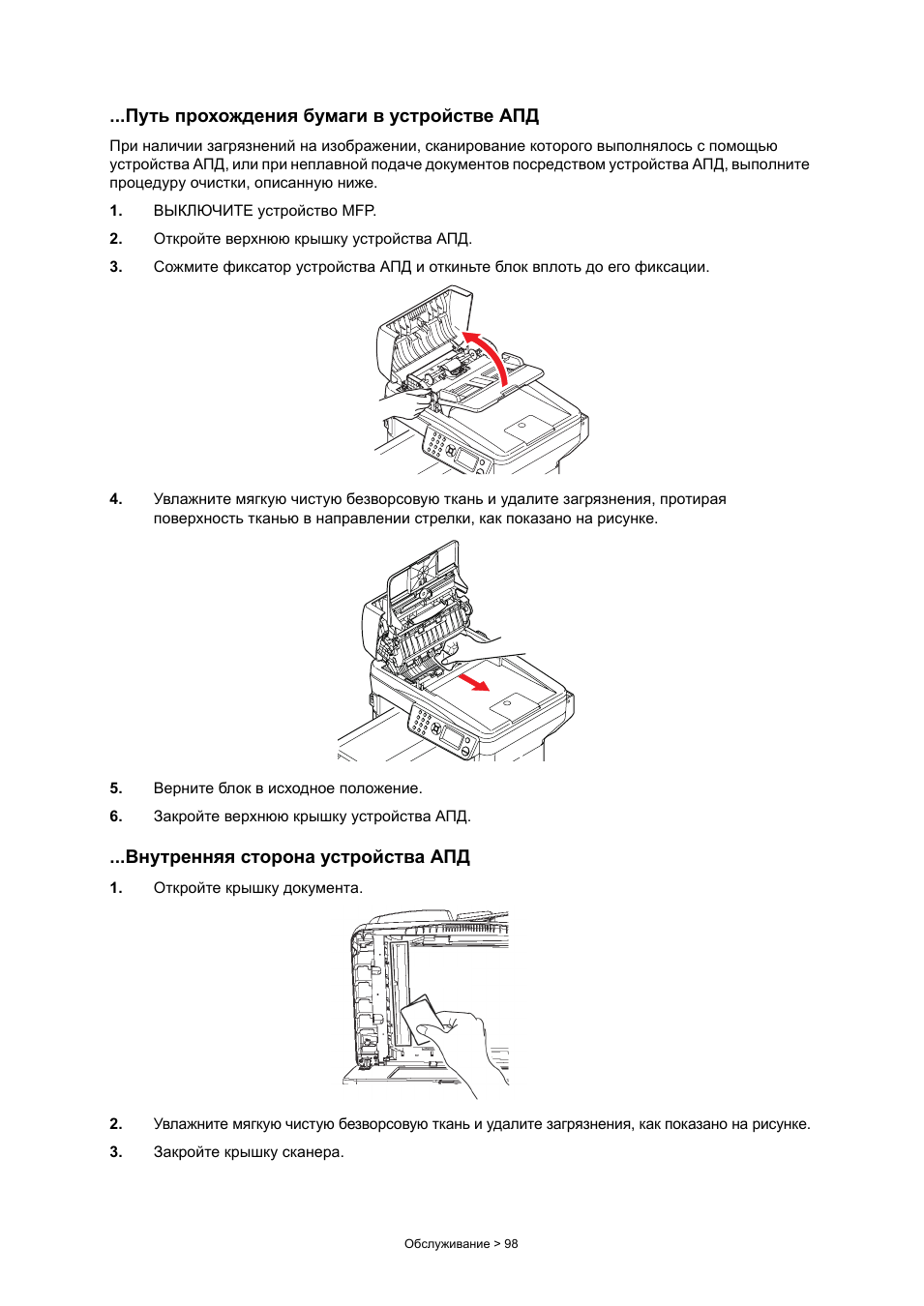

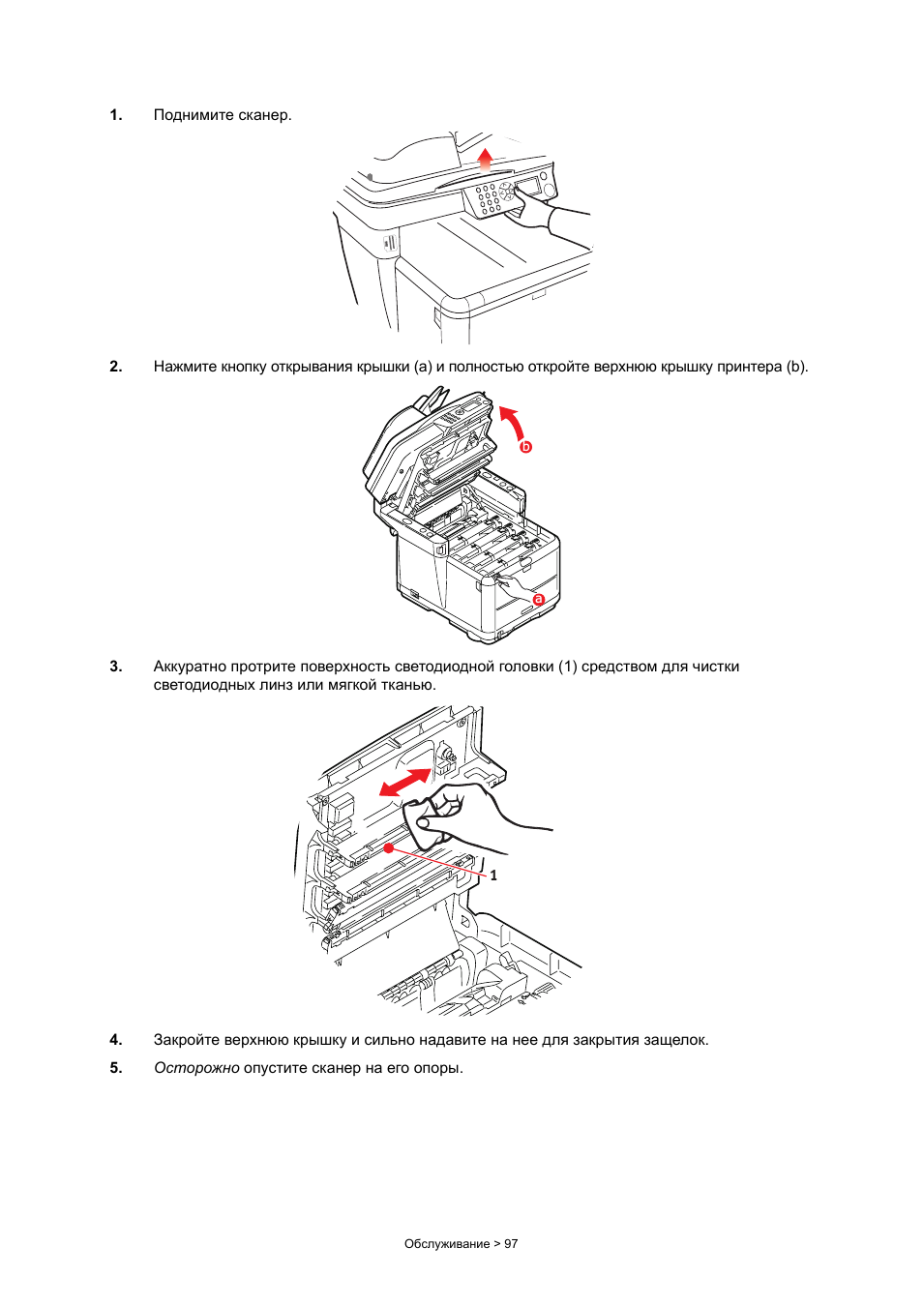

При наличии загрязнений на изображении, сканирование которого выполнялось с помощью устройства АПД, или при неплавной подаче документов посредством устройства АПД, выполните процедуру очистки, описанную ниже.
1.
ВЫКЛЮЧИТЕ устройство MFP.
2.
Откройте верхнюю крышку устройства АПД.
3.
Сожмите фиксатор устройства АПД и откиньте блок вплоть до его фиксации.
4.
Увлажните мягкую чистую безворсовую ткань и удалите загрязнения, протирая поверхность тканью в направлении стрелки, как показано на рисунке.
5.
Верните блок в исходное положение.
6.
Закройте верхнюю крышку устройства АПД.
...Внутренняя сторона устройства АПД
1.
Откройте крышку документа.
2.
Увлажните мягкую чистую безворсовую ткань и удалите загрязнения, как показано на рисунке.
3.
Закройте крышку сканера.

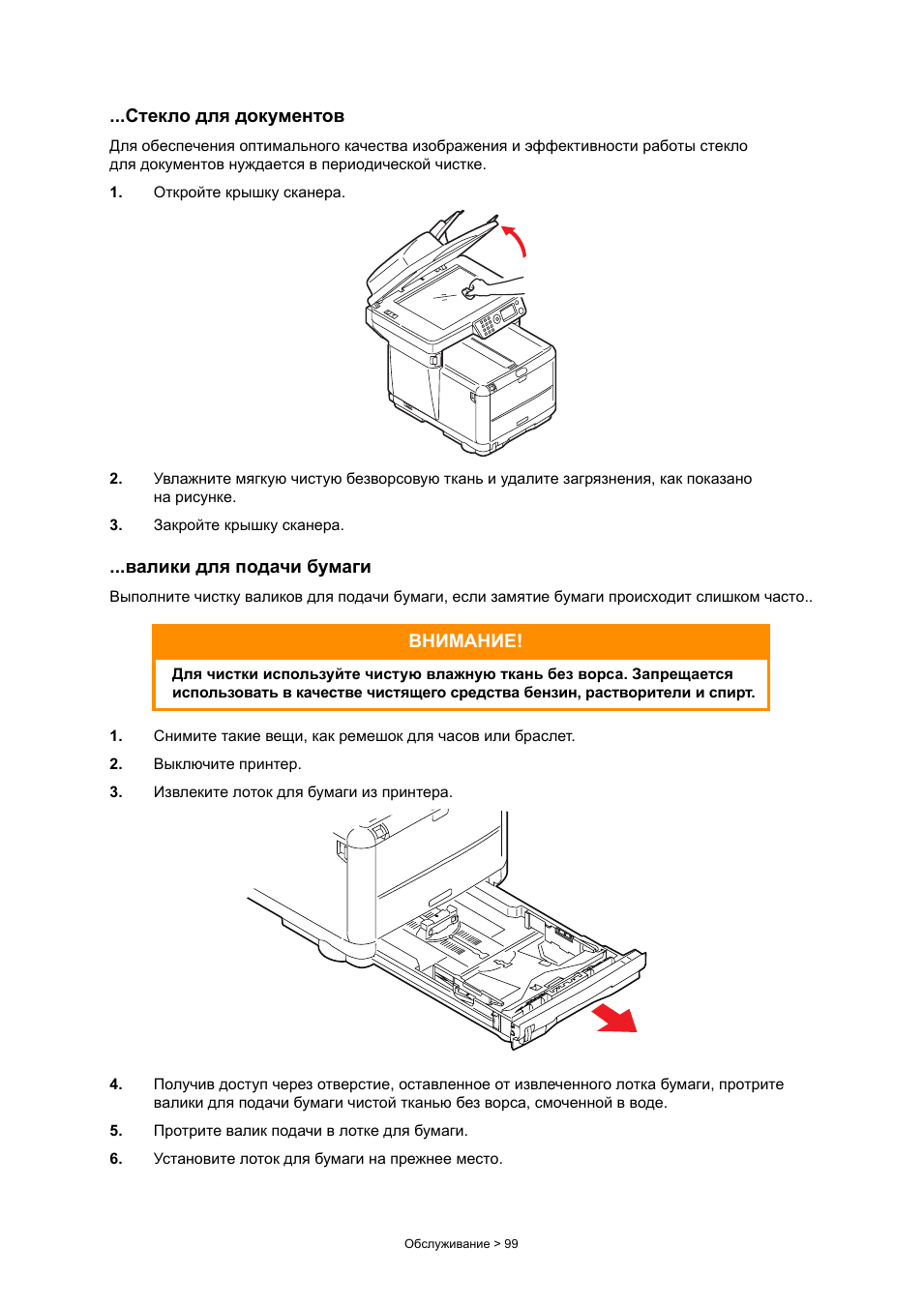

Стекло для документов, Валики для подачи бумаги, Стекло для документов ...валики для подачи бумаги
В этом разделе описано, как устанавливать в многофункциональное периферийное устройство (MFP) дополнительную оперативную память (RAM).
Основная модель MFP поставляется с платой памяти объемом 128 Мбайт (64 Мбайт встроенной памяти и 64 Мбайт в гнезде для дополнительной памяти). Этот размер может быть расширен с использованием дополнительной платы памяти (64 Мбайт). Дополнительная и встроенная память (256 Мбайт) позволяют получить общую память 320 Мбайт.
1.
Выключите MFP и отсоедините кабель питания.
2.
Поднимите сканер.
3.

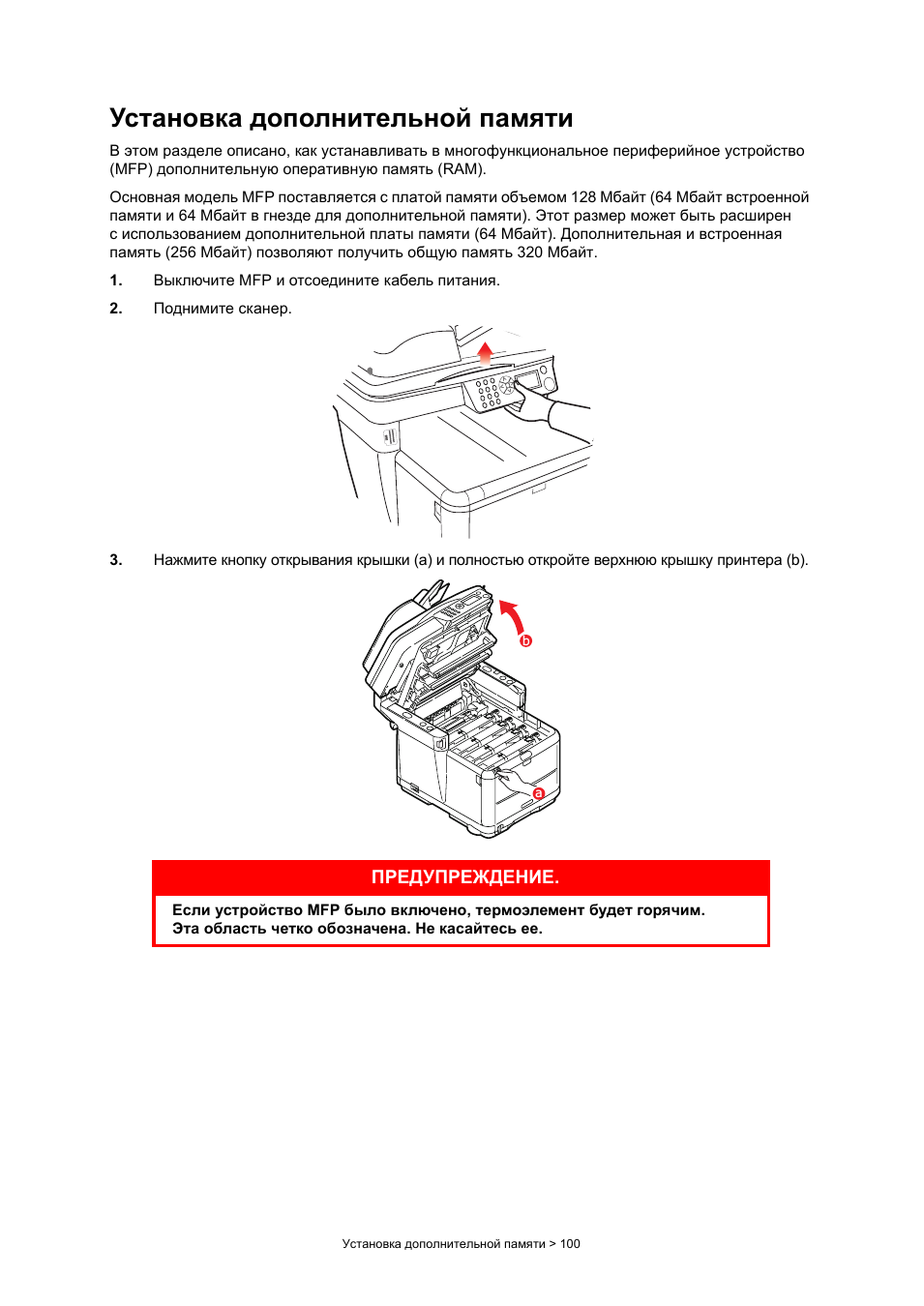

Нажмите кнопку открывания крышки (a) и полностью откройте верхнюю крышку принтера (b).
ПРЕДУПРЕЖДЕНИЕ.
Если устройство MFP было включено, термоэлемент будет горячим. Эта область четко обозначена. Не касайтесь ее.
