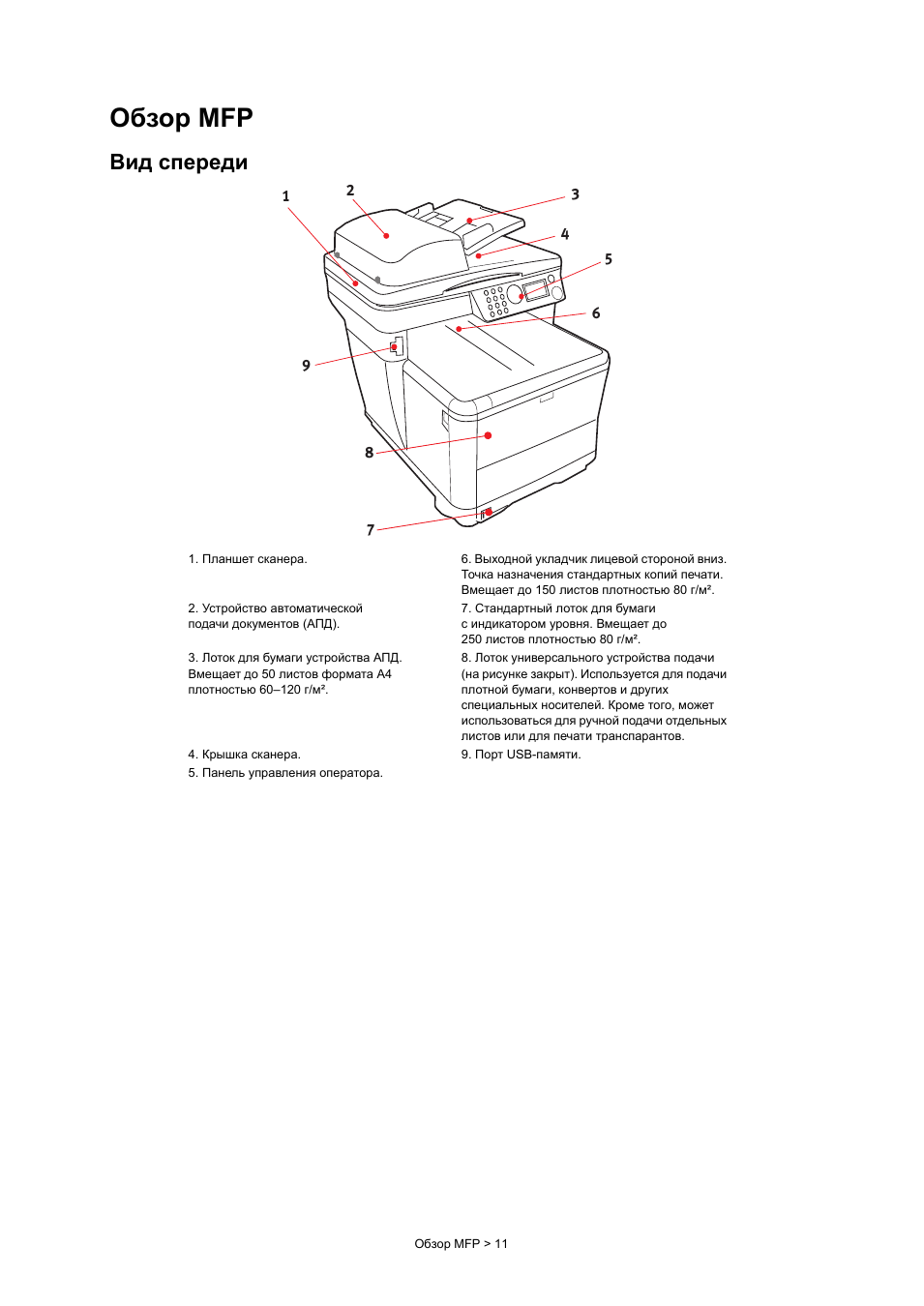

6. Выходной укладчик лицевой стороной вниз. Точка назначения стандартных копий печати. Вмещает до 150 листов плотностью 80 г/м².
2. Устройство автоматической подачи документов (АПД).
7. Стандартный лоток для бумаги с индикатором уровня. Вмещает до 250 листов плотностью 80 г/м².
3. Лоток для бумаги устройства АПД. Вмещает до 50 листов формата A4 плотностью 60–120 г/м².
8. Лоток универсального устройства подачи (на рисунке закрыт). Используется для подачи плотной бумаги, конвертов и других специальных носителей. Кроме того, может использоваться для ручной подачи отдельных листов или для печати транспарантов.

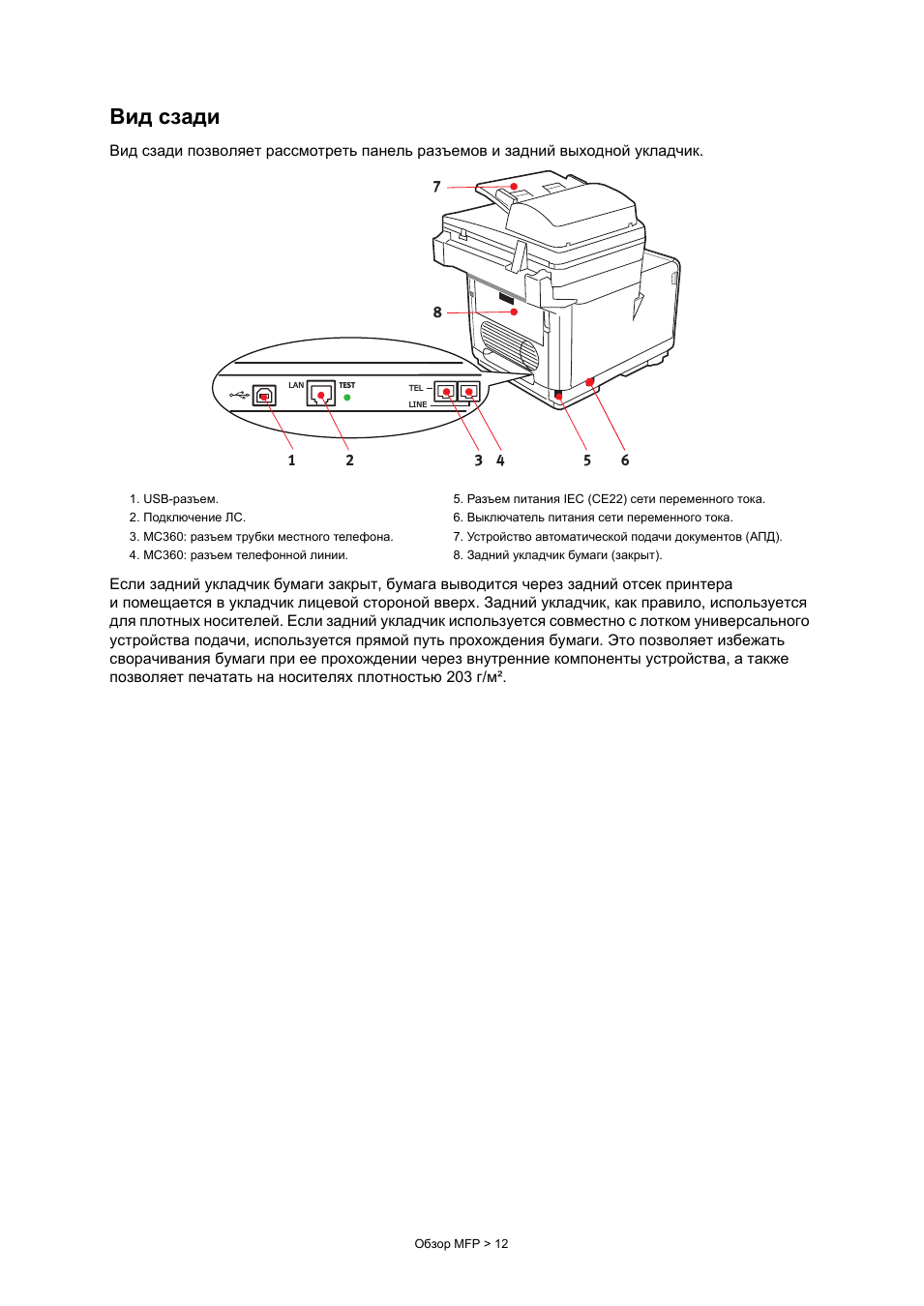

Вид сзади позволяет рассмотреть панель разъемов и задний выходной укладчик.
Если задний укладчик бумаги закрыт, бумага выводится через задний отсек принтера и помещается в укладчик лицевой стороной вверх. Задний укладчик, как правило, используется для плотных носителей. Если задний укладчик используется совместно с лотком универсального устройства подачи, используется прямой путь прохождения бумаги. Это позволяет избежать сворачивания бумаги при ее прохождении через внутренние компоненты устройства, а также позволяет печатать на носителях плотностью 203 г/м².
1. USB-разъем.
5. Разъем питания IEC (CE22) сети переменного тока.
2. Подключение ЛС.
6. Выключатель питания сети переменного тока.
3. MC360: разъем трубки местного телефона.
7. Устройство автоматической подачи документов (АПД).

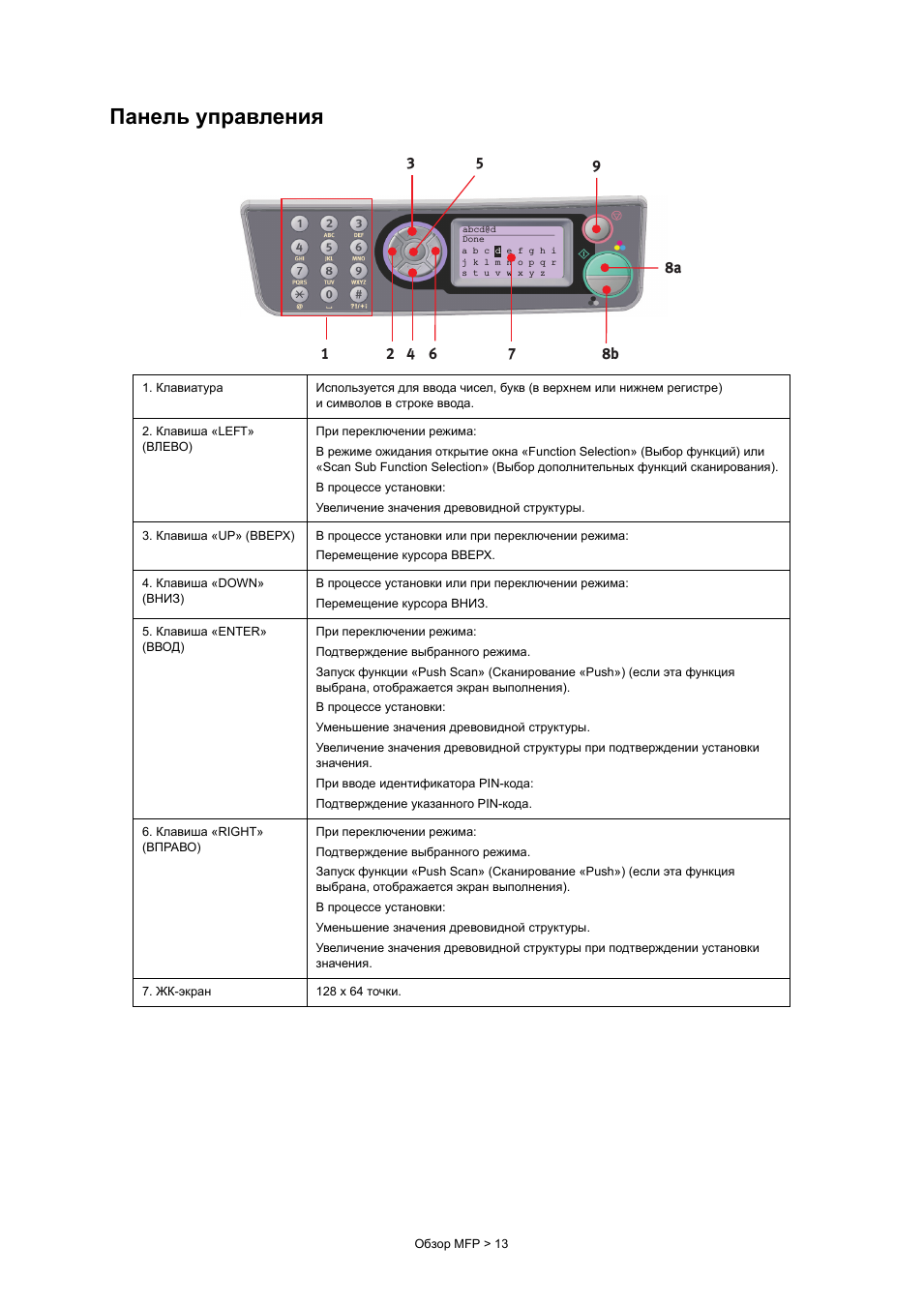

Используется для ввода чисел, букв (в верхнем или нижнем регистре) и символов в строке ввода.
2. Клавиша «LEFT» (ВЛЕВО)
При переключении режима: В режиме ожидания открытие окна «Function Selection» (Выбор функций) или «Scan Sub Function Selection» (Выбор дополнительных функций сканирования). В процессе установки: Увеличение значения древовидной структуры.
3. Клавиша «UP» (ВВЕРХ)
В процессе установки или при переключении режима: Перемещение курсора ВВЕРХ.
4. Клавиша «DOWN» (ВНИЗ)
В процессе установки или при переключении режима: Перемещение курсора ВНИЗ.
5. Клавиша «ENTER» (ВВОД)
При переключении режима: Подтверждение выбранного режима. Запуск функции «Push Scan» (Сканирование «Push») (если эта функция выбрана, отображается экран выполнения). В процессе установки: Уменьшение значения древовидной структуры. Увеличение значения древовидной структуры при подтверждении установки значения. При вводе идентификатора PIN-кода: Подтверждение указанного PIN-кода.
6. Клавиша «RIGHT» (ВПРАВО)
При переключении режима: Подтверждение выбранного режима. Запуск функции «Push Scan» (Сканирование «Push») (если эта функция выбрана, отображается экран выполнения). В процессе установки: Уменьшение значения древовидной структуры. Увеличение значения древовидной структуры при подтверждении установки значения.
По умолчанию для отображения сообщений на экране MFP используется английский язык. При необходимости можно изменить язык с помощью мастера настройки языка панели.

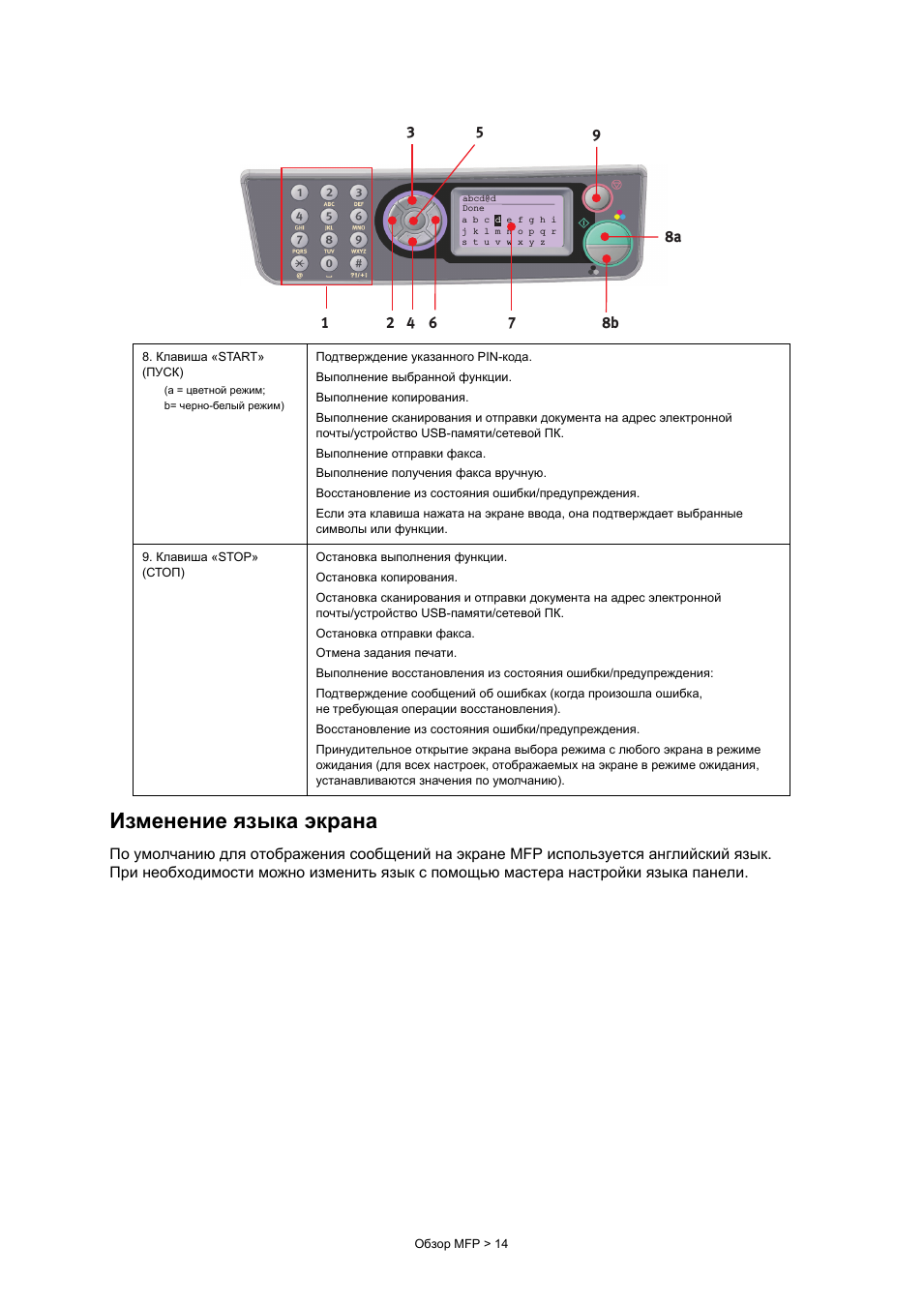

8. Клавиша «START» (ПУСК)
(a = цветной режим; b= черно-белый режим)
Подтверждение указанного PIN-кода. Выполнение выбранной функции. Выполнение копирования. Выполнение сканирования и отправки документа на адрес электронной почты/устройство USB-памяти/сетевой ПК. Выполнение отправки факса. Выполнение получения факса вручную. Восстановление из состояния ошибки/предупреждения. Если эта клавиша нажата на экране ввода, она подтверждает выбранные символы или функции.
9. Клавиша «STOP» (СТОП)
Остановка выполнения функции. Остановка копирования. Остановка сканирования и отправки документа на адрес электронной почты/устройство USB-памяти/сетевой ПК. Остановка отправки факса. Отмена задания печати. Выполнение восстановления из состояния ошибки/предупреждения: Подтверждение сообщений об ошибках (когда произошла ошибка, не требующая операции восстановления). Восстановление из состояния ошибки/предупреждения. Принудительное открытие экрана выбора режима с любого экрана в режиме ожидания (для всех настроек, отображаемых на экране в режиме ожидания, устанавливаются значения по умолчанию).

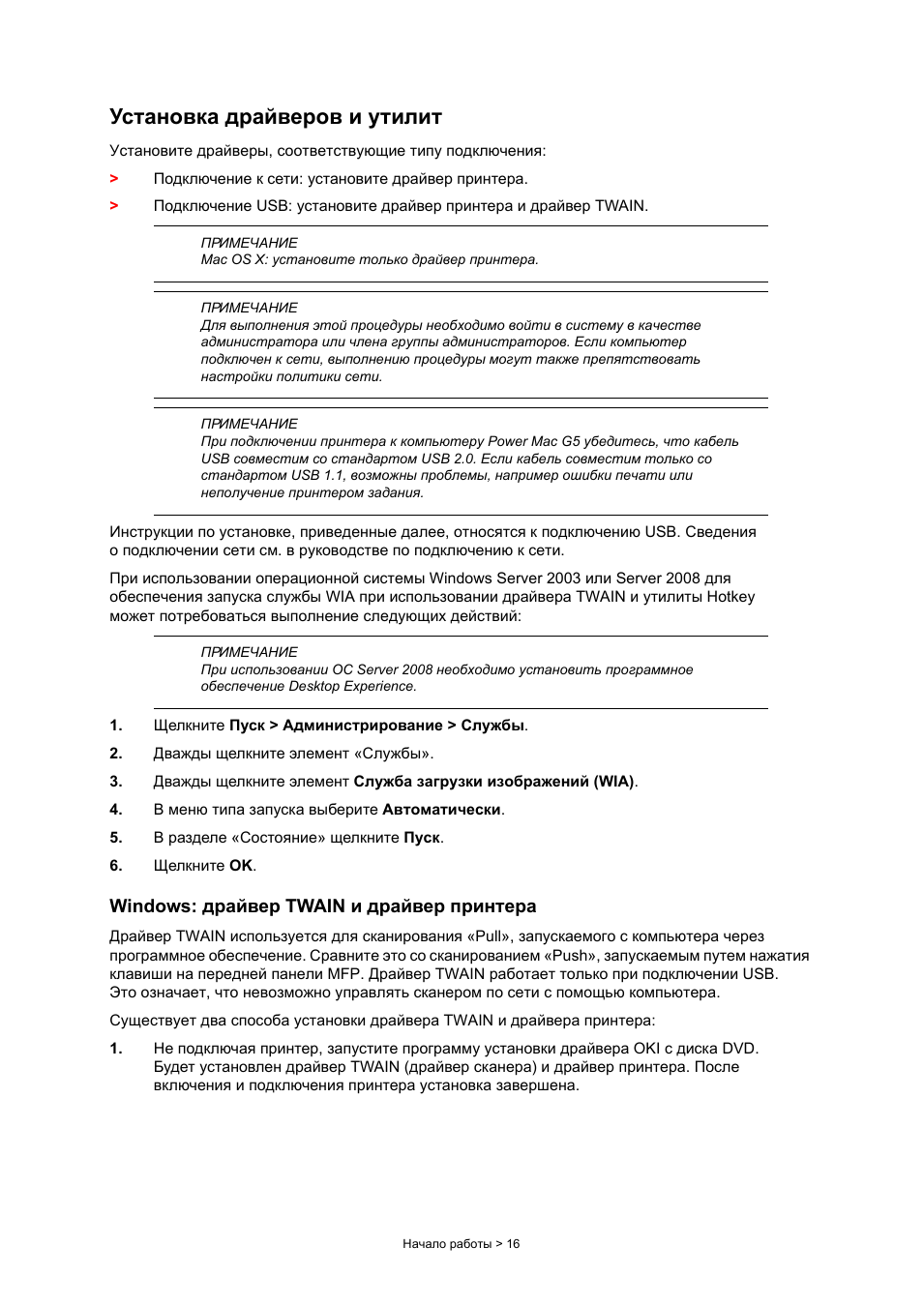

Установите драйверы, соответствующие типу подключения:
>
Подключение к сети: установите драйвер принтера.
>
Подключение USB: установите драйвер принтера и драйвер TWAIN.
Инструкции по установке, приведенные далее, относятся к подключению USB. Сведения о подключении сети см. в руководстве по подключению к сети.
При использовании операционной системы Windows Server 2003 или Server 2008 для обеспечения запуска службы WIA при использовании драйвера TWAIN и утилиты Hotkey может потребоваться выполнение следующих действий:
1.
Щелкните Пуск > Администрирование > Службы.
2.
Дважды щелкните элемент «Службы».
3.
Дважды щелкните элемент Служба загрузки изображений (WIA).
4.
В меню типа запуска выберите Автоматически.
5.
В разделе «Состояние» щелкните Пуск.
6.
Щелкните OK.
Windows: драйвер TWAIN и драйвер принтера
Драйвер TWAIN используется для сканирования «Pull», запускаемого с компьютера через программное обеспечение. Сравните это со сканированием «Push», запускаемым путем нажатия клавиши на передней панели MFP. Драйвер TWAIN работает только при подключении USB. Это означает, что невозможно управлять сканером по сети с помощью компьютера.
Существует два способа установки драйвера TWAIN и драйвера принтера:
1.
Не подключая принтер, запустите программу установки драйвера OKI с диска DVD. Будет установлен драйвер TWAIN (драйвер сканера) и драйвер принтера. После включения и подключения принтера установка завершена.
ПРИМЕЧАНИЕ Mac OS X: установите только драйвер принтера.
ПРИМЕЧАНИЕ Для выполнения этой процедуры необходимо войти в систему в качестве администратора или члена группы администраторов. Если компьютер подключен к сети, выполнению процедуры могут также препятствовать настройки политики сети.
ПРИМЕЧАНИЕ При подключении принтера к компьютеру Power Mac G5 убедитесь, что кабель USB совместим со стандартом USB 2.0. Если кабель совместим только со стандартом USB 1.1, возможны проблемы, например ошибки печати или неполучение принтером задания.
ПРИМЕЧАНИЕ При использовании ОС Server 2008 необходимо установить программное обеспечение Desktop Experience.
. Сначала подключите принтер и выполните установку типа ...

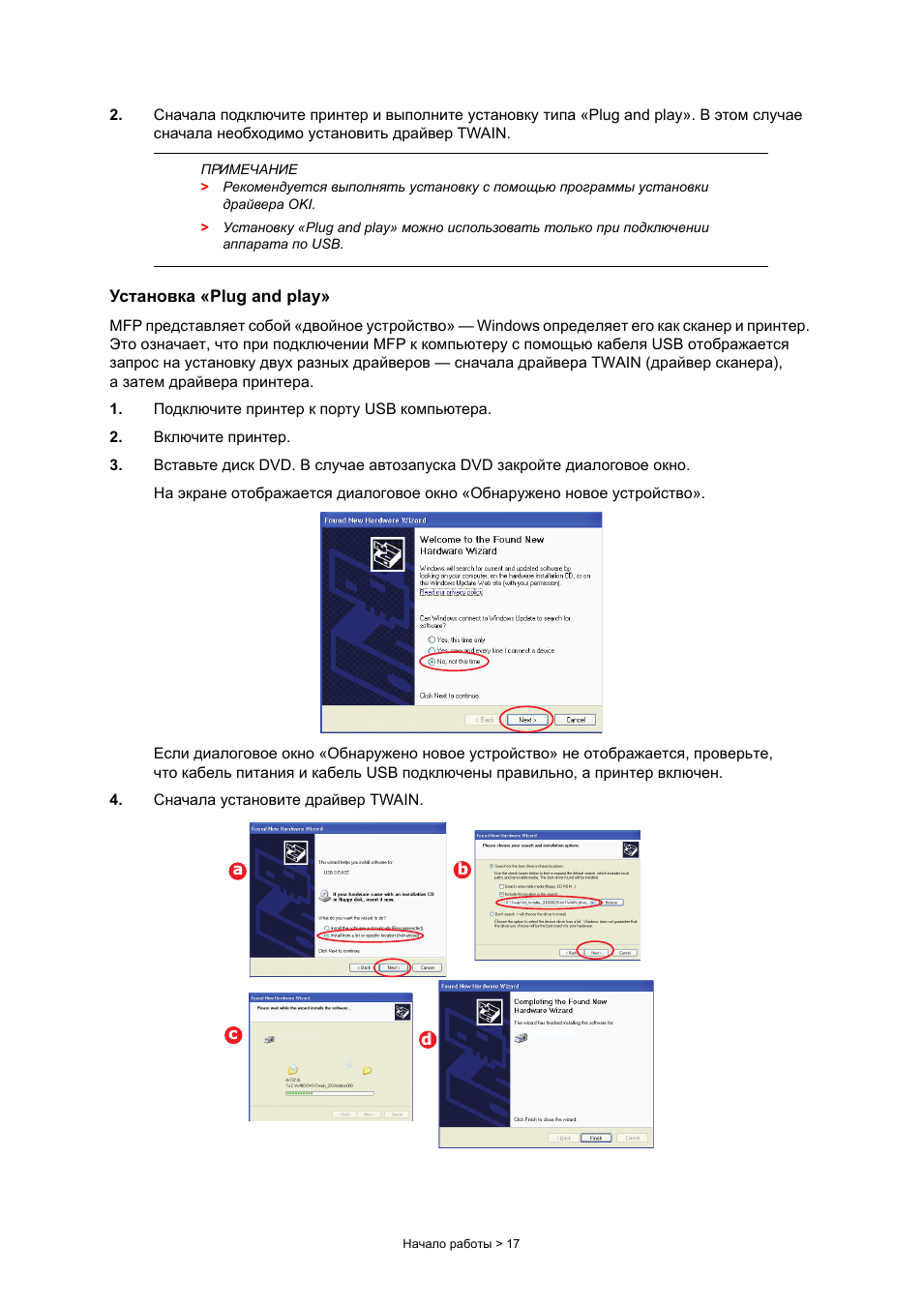

Сначала подключите принтер и выполните установку типа «Plug and play». В этом случае сначала необходимо установить драйвер TWAIN.
Установка «Plug and play»
MFP представляет собой «двойное устройство» — Windows определяет его как сканер и принтер. Это означает, что при подключении MFP к компьютеру с помощью кабеля USB отображается запрос на установку двух разных драйверов — сначала драйвера TWAIN (драйвер сканера), а затем драйвера принтера.
1.
Подключите принтер к порту USB компьютера.
2.
Включите принтер.
3.
Вставьте диск DVD. В случае автозапуска DVD закройте диалоговое окно.
На экране отображается диалоговое окно «Обнаружено новое устройство».
Если диалоговое окно «Обнаружено новое устройство» не отображается, проверьте, что кабель питания и кабель USB подключены правильно, а принтер включен.
4.
Сначала установите драйвер TWAIN.
ПРИМЕЧАНИЕ
>
Рекомендуется выполнять установку с помощью программы установки драйвера OKI.
>
Установку «Plug and play» можно использовать только при подключении аппарата по USB.

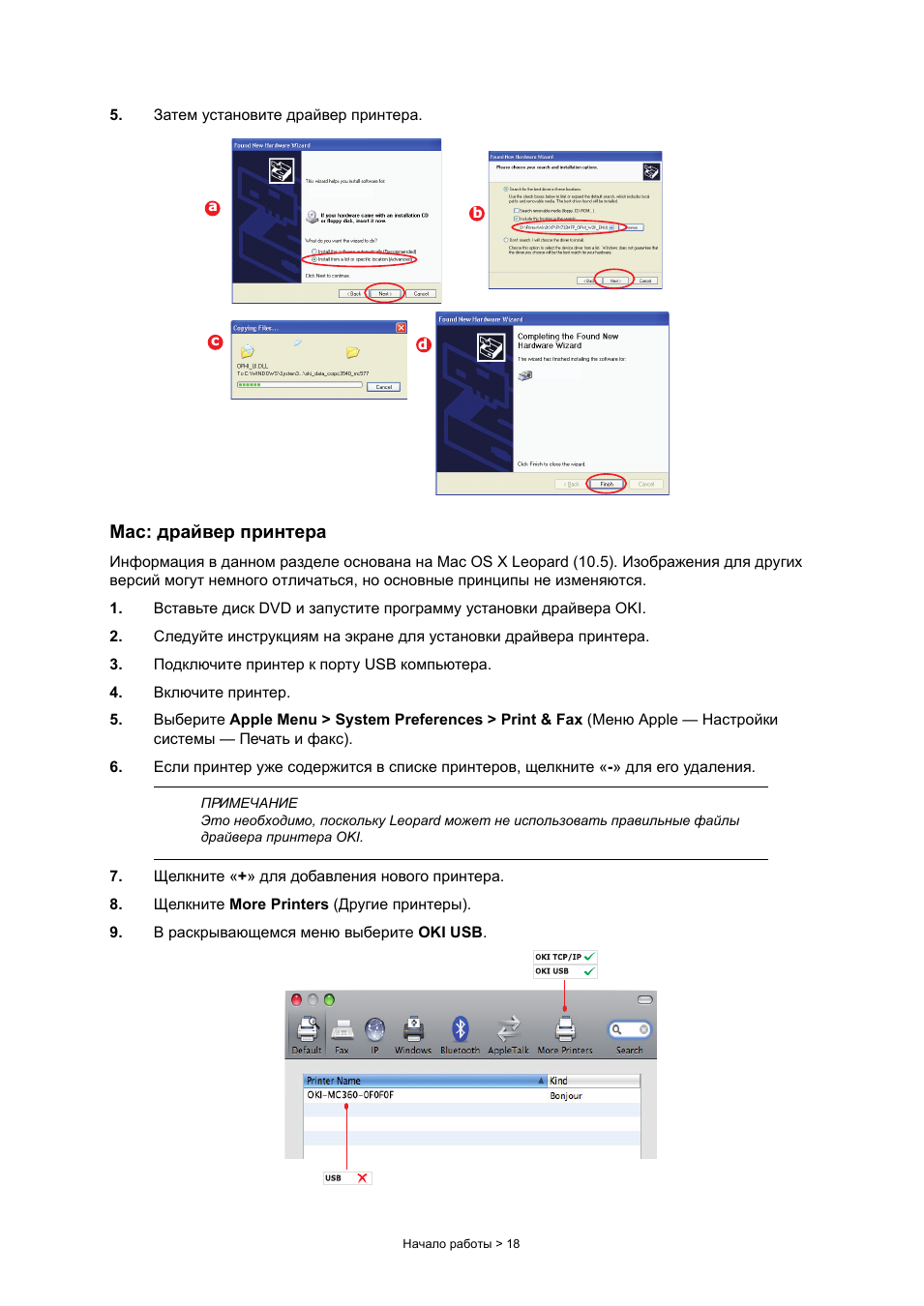

Информация в данном разделе основана на Mac OS X Leopard (10.5). Изображения для других версий могут немного отличаться, но основные принципы не изменяются.
1.
Вставьте диск DVD и запустите программу установки драйвера OKI.
2.
Следуйте инструкциям на экране для установки драйвера принтера.
3.
Подключите принтер к порту USB компьютера.
4.
Включите принтер.
5.
Выберите Apple Menu > System Preferences > Print & Fax (Меню Apple — Настройки системы — Печать и факс).
6.
Если принтер уже содержится в списке принтеров, щелкните «-» для его удаления.
7.
Щелкните «+» для добавления нового принтера.
8.
Щелкните More Printers (Другие принтеры).
9.
В раскрывающемся меню выберите OKI USB.
ПРИМЕЧАНИЕ Это необходимо, поскольку Leopard может не использовать правильные файлы драйвера принтера OKI.

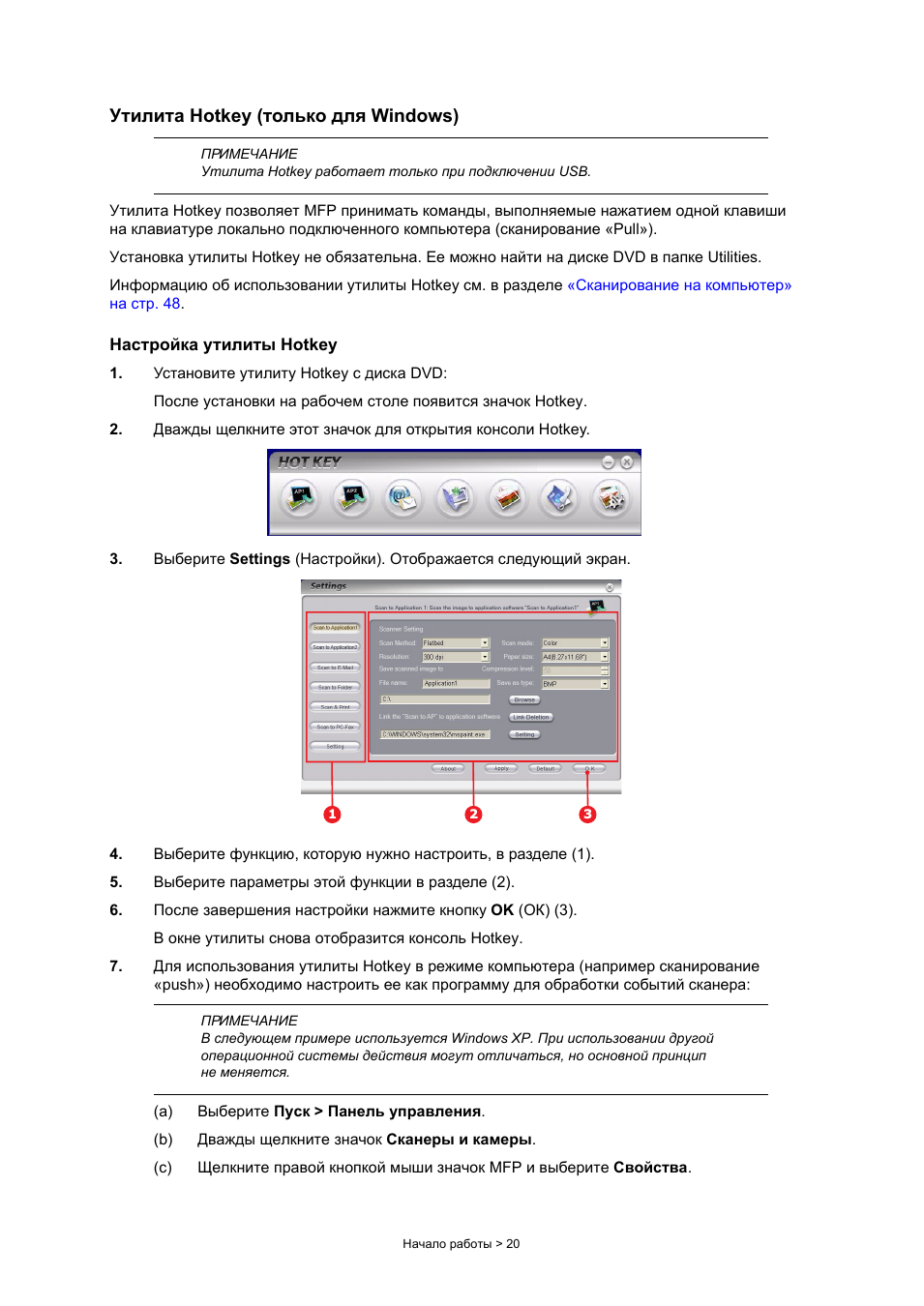

Утилита Hotkey позволяет MFP принимать команды, выполняемые нажатием одной клавиши на клавиатуре локально подключенного компьютера (сканирование «Pull»).
Установка утилиты Hotkey не обязательна. Ее можно найти на диске DVD в папке Utilities.
Информацию об использовании утилиты Hotkey см. в разделе
После установки на рабочем столе появится значок Hotkey.
2.
Дважды щелкните этот значок для открытия консоли Hotkey.
3.
Выберите Settings (Настройки). Отображается следующий экран.
4.
Выберите функцию, которую нужно настроить, в разделе (1).
5.
Выберите параметры этой функции в разделе (2).
6.
После завершения настройки нажмите кнопку OK (ОК) (3).
В окне утилиты снова отобразится консоль Hotkey.
7.
Для использования утилиты Hotkey в режиме компьютера (например сканирование «push») необходимо настроить ее как программу для обработки событий сканера:
(a)
Выберите Пуск > Панель управления.
(b)
Дважды щелкните значок Сканеры и камеры.
(c)
Щелкните правой кнопкой мыши значок MFP и выберите Свойства.
ПРИМЕЧАНИЕ Утилита Hotkey работает только при подключении USB.
ПРИМЕЧАНИЕ В следующем примере используется Windows XP. При использовании другой операционной системы действия могут отличаться, но основной принцип не меняется.
