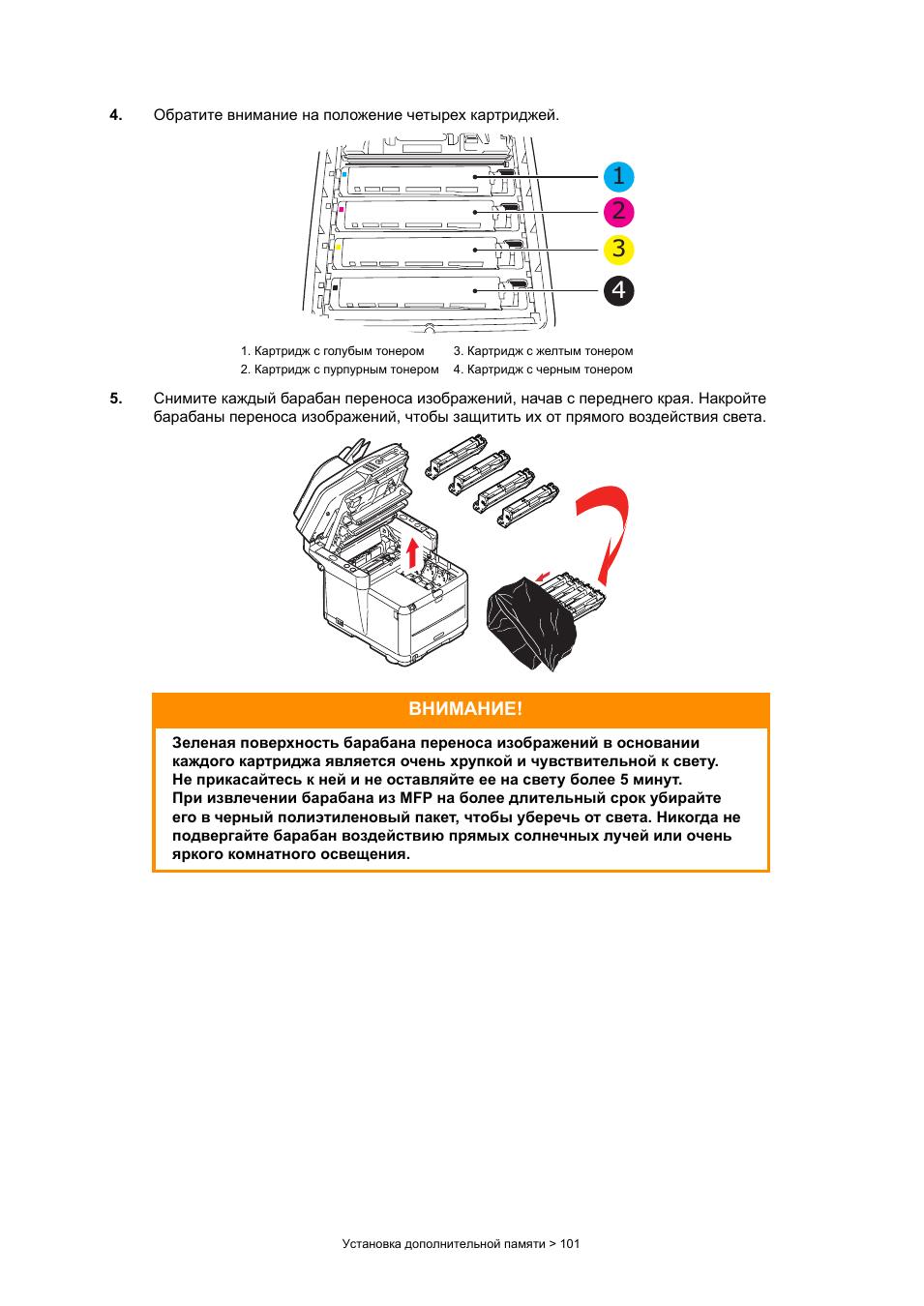

Обратите внимание на положение четырех картриджей.
5.
Снимите каждый барабан переноса изображений, начав с переднего края. Накройте барабаны переноса изображений, чтобы защитить их от прямого воздействия света.
1. Картридж с голубым тонером
3. Картридж с желтым тонером
2. Картридж с пурпурным тонером
4. Картридж с черным тонером
ВНИМАНИЕ!
Зеленая поверхность барабана переноса изображений в основании каждого картриджа является очень хрупкой и чувствительной к свету. Не прикасайтесь к ней и не оставляйте ее на свету более 5 минут. При извлечении барабана из MFP на более длительный срок убирайте его в черный полиэтиленовый пакет, чтобы уберечь от света. Никогда не подвергайте барабан воздействию прямых солнечных лучей или очень яркого комнатного освещения.

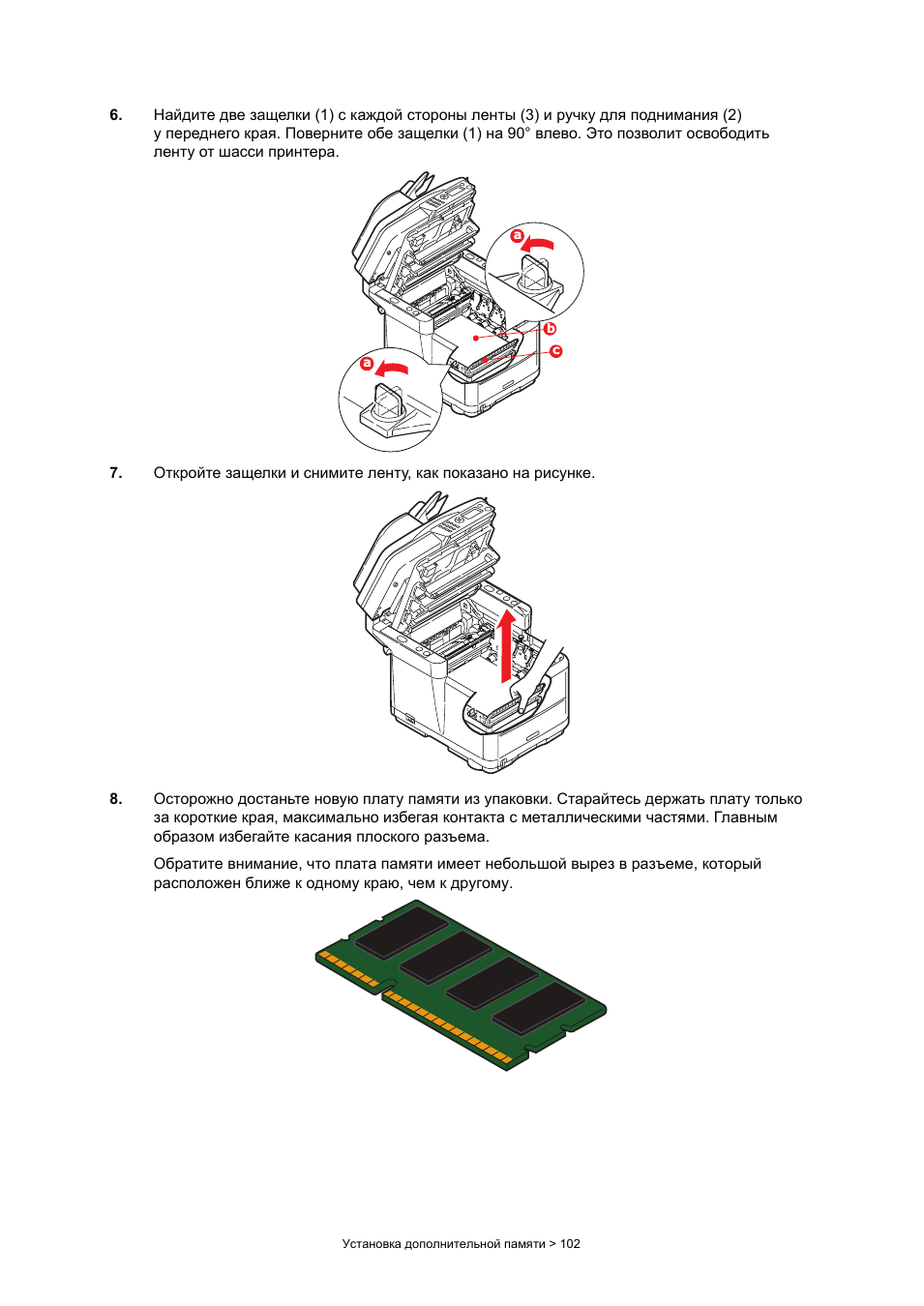

Найдите две защелки (1) с каждой стороны ленты (3) и ручку для поднимания (2) у переднего края. Поверните обе защелки (1) на 90° влево. Это позволит освободить ленту от шасси принтера.
7.
Откройте защелки и снимите ленту, как показано на рисунке.
8.
Осторожно достаньте новую плату памяти из упаковки. Старайтесь держать плату только за короткие края, максимально избегая контакта с металлическими частями. Главным образом избегайте касания плоского разъема.
Обратите внимание, что плата памяти имеет небольшой вырез в разъеме, который расположен ближе к одному краю, чем к другому.

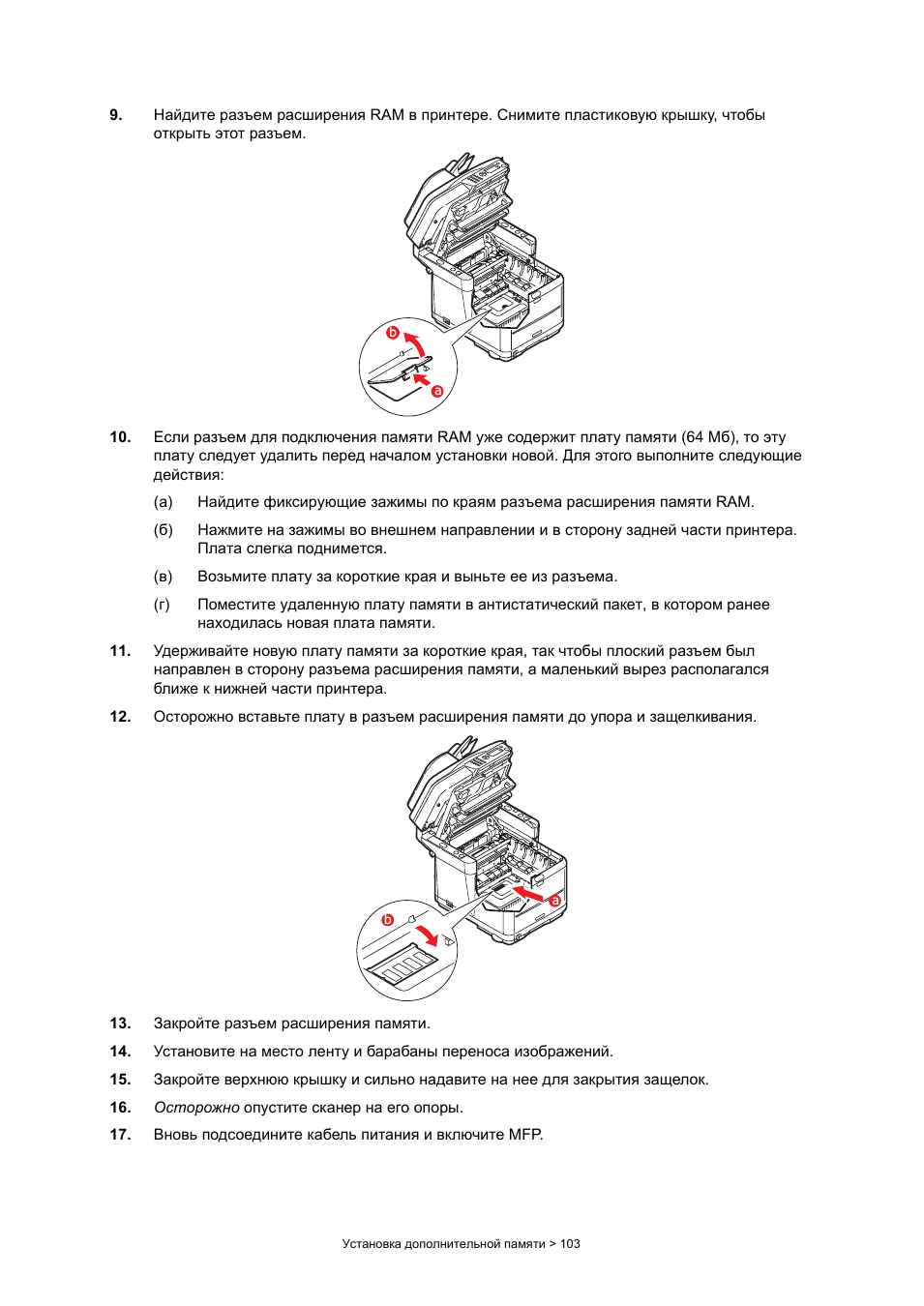

Найдите разъем расширения RAM в принтере. Снимите пластиковую крышку, чтобы открыть этот разъем.
10.
Если разъем для подключения памяти RAM уже содержит плату памяти (64 Мб), то эту плату следует удалить перед началом установки новой. Для этого выполните следующие действия:
(a)
Найдите фиксирующие зажимы по краям разъема расширения памяти RAM.
(б)
Нажмите на зажимы во внешнем направлении и в сторону задней части принтера. Плата слегка поднимется.
(в)
Возьмите плату за короткие края и выньте ее из разъема.
(г)
Поместите удаленную плату памяти в антистатический пакет, в котором ранее находилась новая плата памяти.
11.
Удерживайте новую плату памяти за короткие края, так чтобы плоский разъем был направлен в сторону разъема расширения памяти, а маленький вырез располагался ближе к нижней части принтера.
12.
Осторожно вставьте плату в разъем расширения памяти до упора и защелкивания.
13.
Закройте разъем расширения памяти.
14.
Установите на место ленту и барабаны переноса изображений.
15.
Закройте верхнюю крышку и сильно надавите на нее для закрытия защелок.

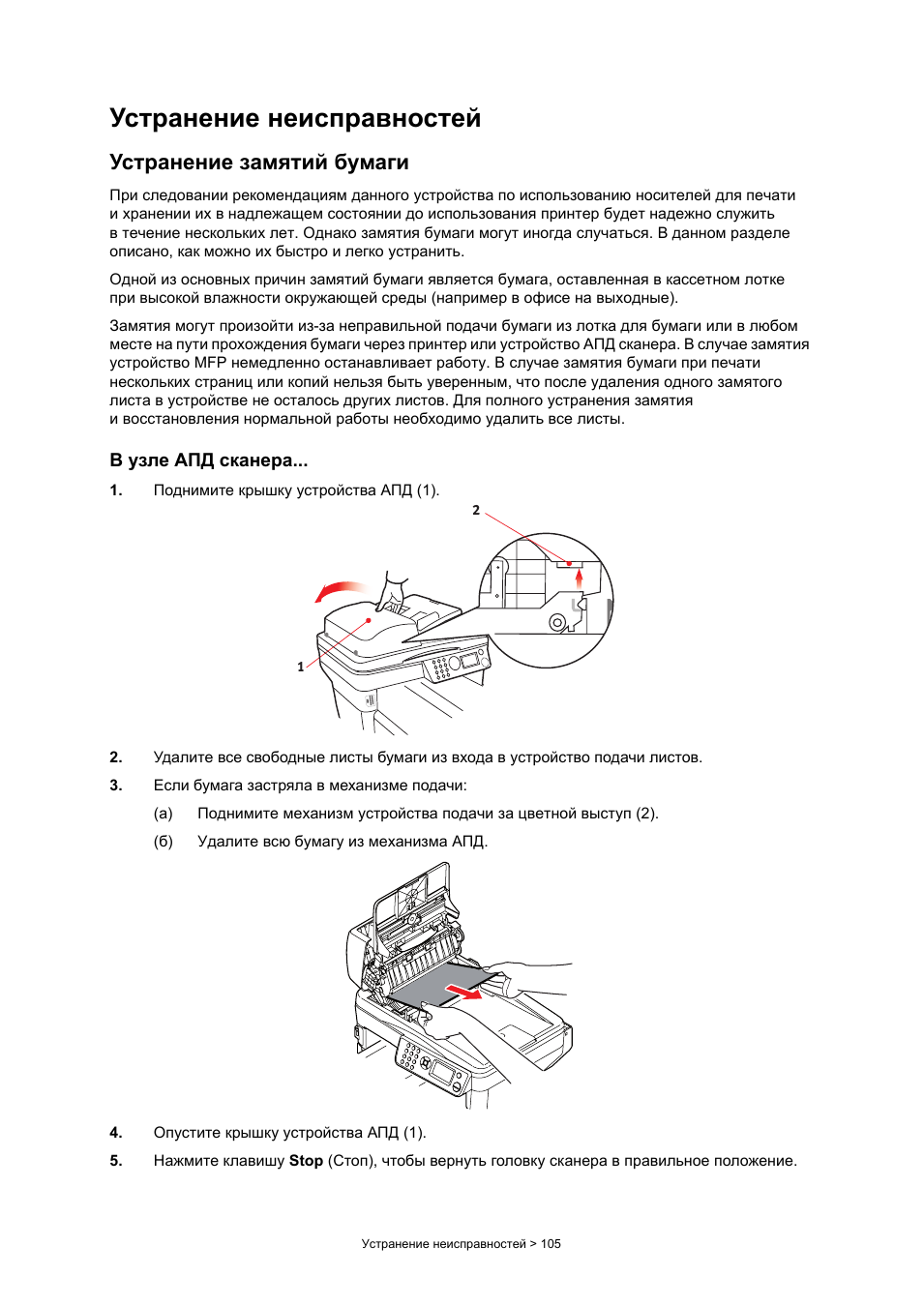

При следовании рекомендациям данного устройства по использованию носителей для печати и хранении их в надлежащем состоянии до использования принтер будет надежно служить в течение нескольких лет. Однако замятия бумаги могут иногда случаться. В данном разделе описано, как можно их быстро и легко устранить.
Одной из основных причин замятий бумаги является бумага, оставленная в кассетном лотке при высокой влажности окружающей среды (например в офисе на выходные).
Замятия могут произойти из-за неправильной подачи бумаги из лотка для бумаги или в любом месте на пути прохождения бумаги через принтер или устройство АПД сканера. В случае замятия устройство MFP немедленно останавливает работу. В случае замятия бумаги при печати нескольких страниц или копий нельзя быть уверенным, что после удаления одного замятого листа в устройстве не осталось других листов. Для полного устранения замятия и восстановления нормальной работы необходимо удалить все листы.
В узле АПД сканера...
1.
Поднимите крышку устройства АПД (1).
2.
Удалите все свободные листы бумаги из входа в устройство подачи листов.
3.
Если бумага застряла в механизме подачи:
(a)
Поднимите механизм устройства подачи за цветной выступ (2).
(б)
Удалите всю бумагу из механизма АПД.
4.
Опустите крышку устройства АПД (1).
5.
Нажмите клавишу Stop (Стоп), чтобы вернуть головку сканера в правильное положение.

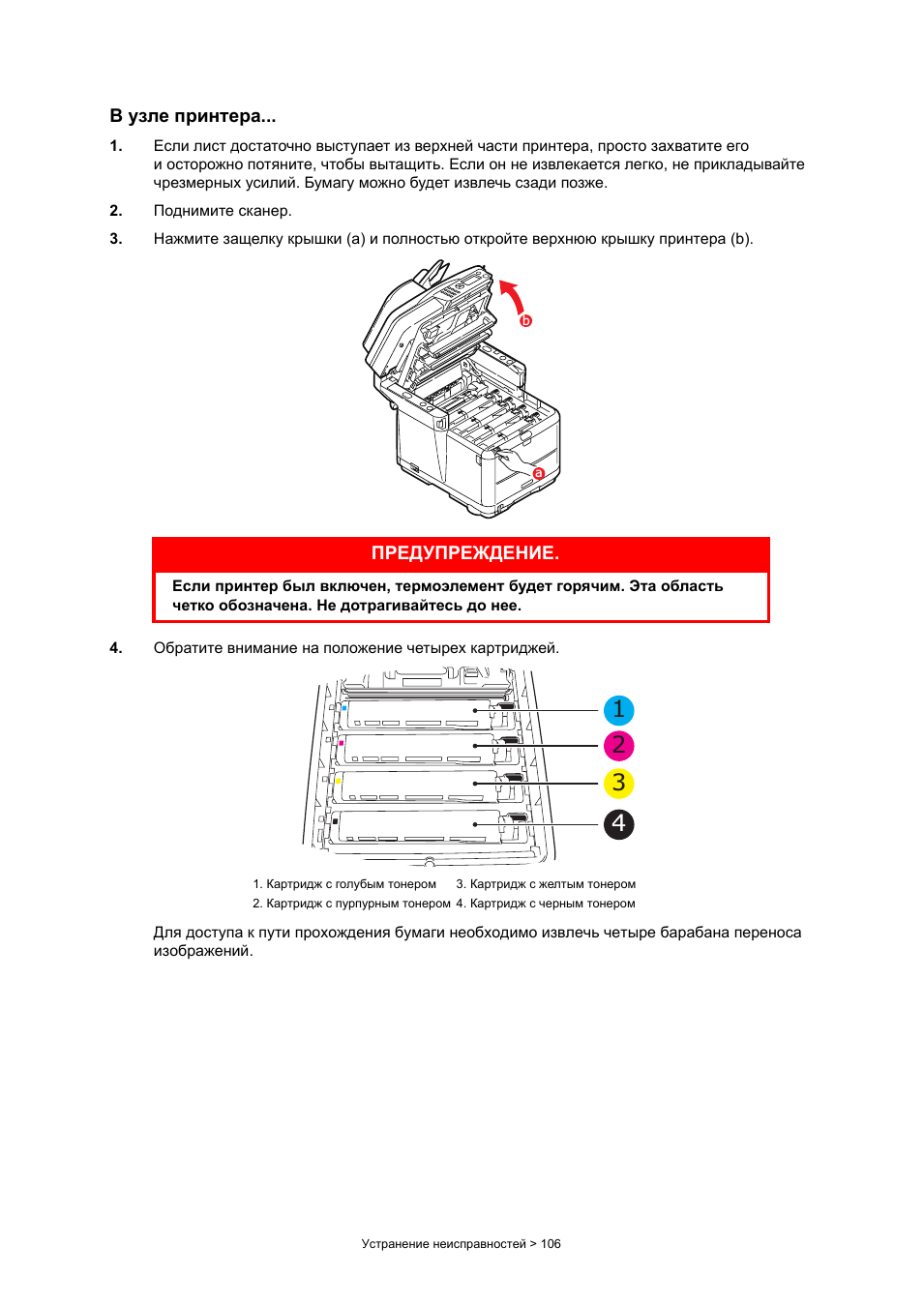

Если лист достаточно выступает из верхней части принтера, просто захватите его и осторожно потяните, чтобы вытащить. Если он не извлекается легко, не прикладывайте чрезмерных усилий. Бумагу можно будет извлечь сзади позже.
2.
Поднимите сканер.
3.
Нажмите защелку крышки (a) и полностью откройте верхнюю крышку принтера (b).
4.
Обратите внимание на положение четырех картриджей.
Для доступа к пути прохождения бумаги необходимо извлечь четыре барабана переноса изображений.
ПРЕДУПРЕЖДЕНИЕ.
Если принтер был включен, термоэлемент будет горячим. Эта область четко обозначена. Не дотрагивайтесь до нее.
1. Картридж с голубым тонером
3. Картридж с желтым тонером
2. Картридж с пурпурным тонером 4. Картридж с черным тонером

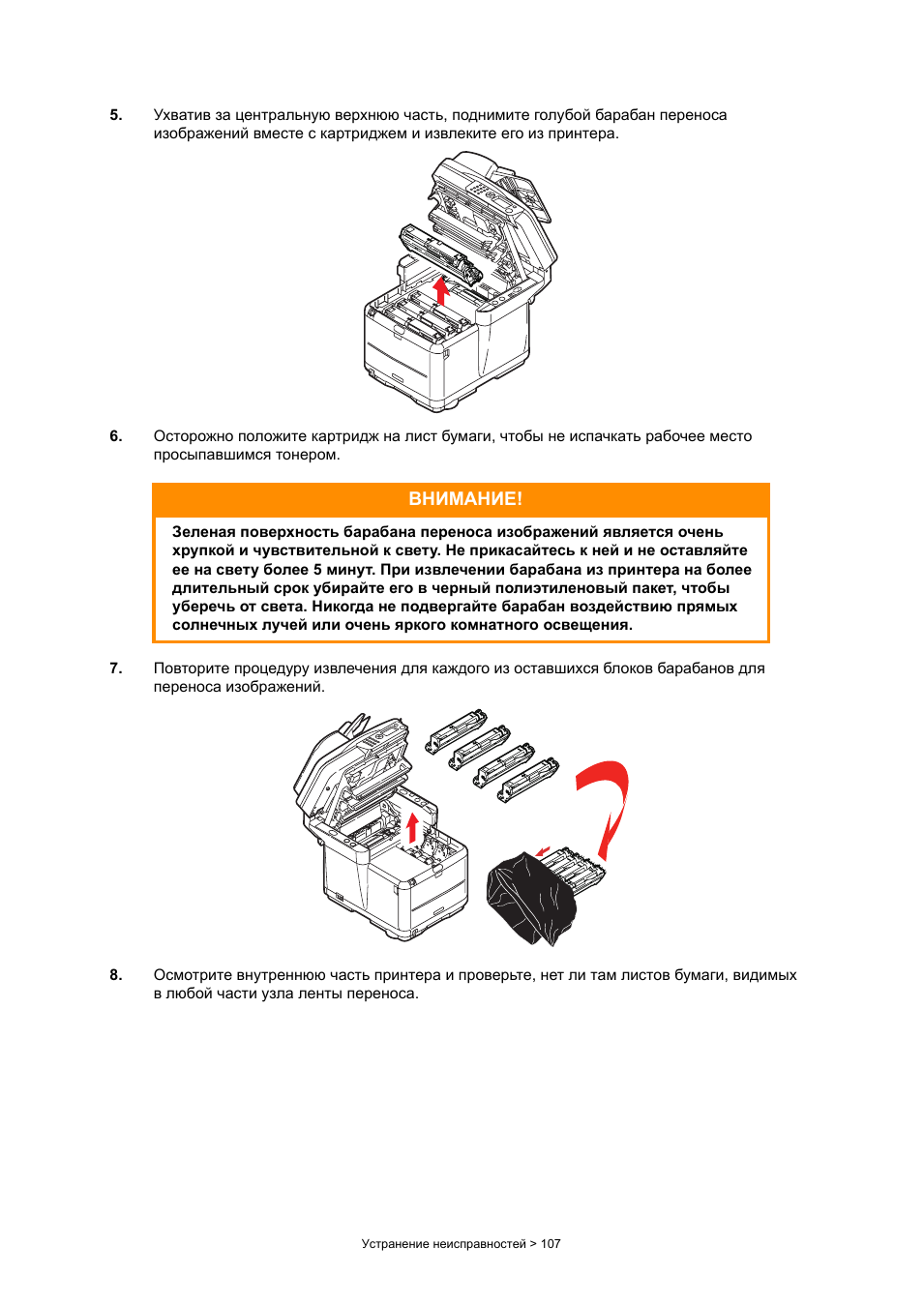

Ухватив за центральную верхнюю часть, поднимите голубой барабан переноса изображений вместе с картриджем и извлеките его из принтера.
6.
Осторожно положите картридж на лист бумаги, чтобы не испачкать рабочее место просыпавшимся тонером.
7.
Повторите процедуру извлечения для каждого из оставшихся блоков барабанов для переноса изображений.
8.
Осмотрите внутреннюю часть принтера и проверьте, нет ли там листов бумаги, видимых в любой части узла ленты переноса.
ВНИМАНИЕ!
Зеленая поверхность барабана переноса изображений является очень хрупкой и чувствительной к свету. Не прикасайтесь к ней и не оставляйте ее на свету более 5 минут. При извлечении барабана из принтера на более длительный срок убирайте его в черный полиэтиленовый пакет, чтобы уберечь от света. Никогда не подвергайте барабан воздействию прямых солнечных лучей или очень яркого комнатного освещения.

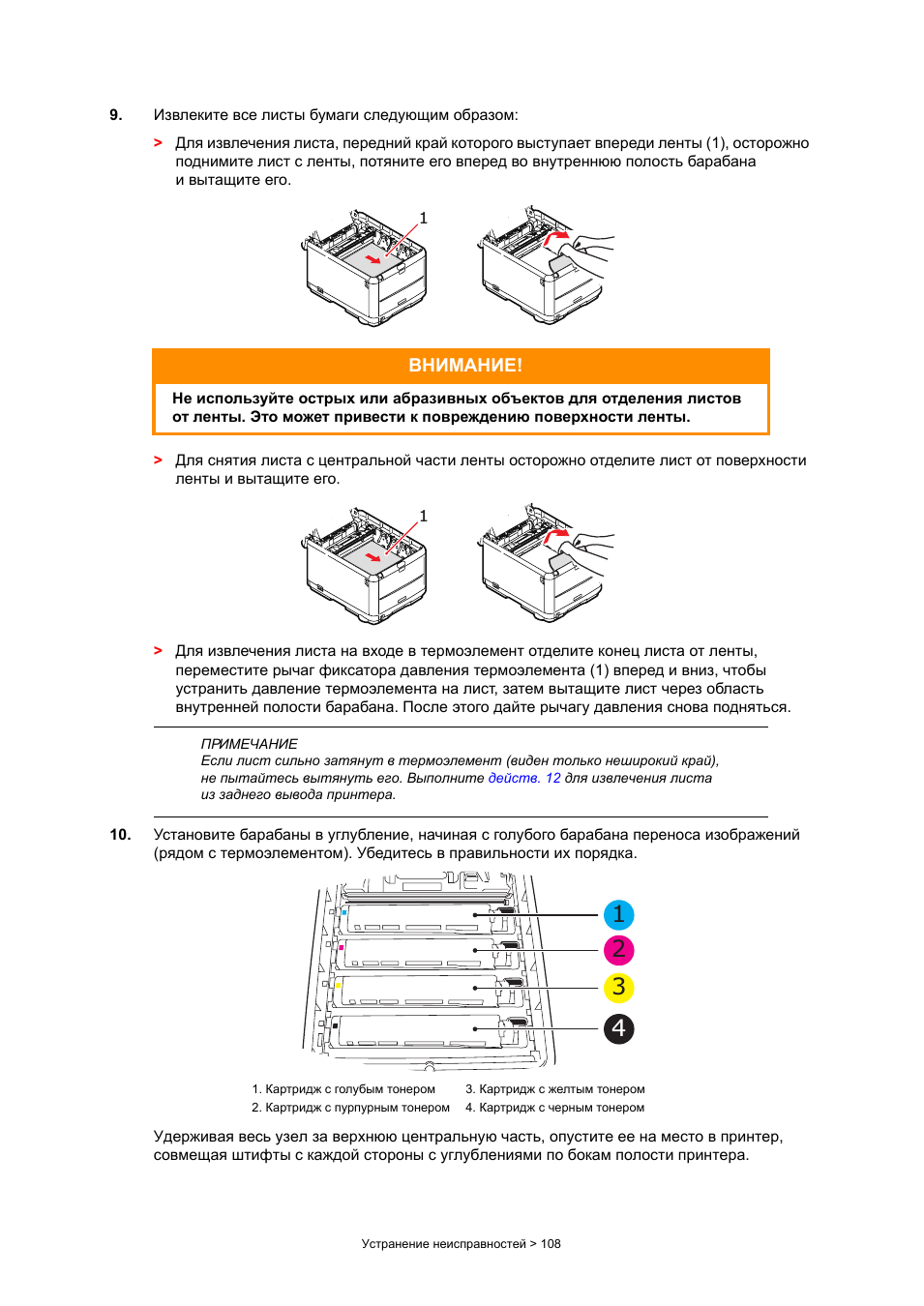

Для извлечения листа, передний край которого выступает впереди ленты (1), осторожно поднимите лист с ленты, потяните его вперед во внутреннюю полость барабана и вытащите его.
>
Для снятия листа с центральной части ленты осторожно отделите лист от поверхности ленты и вытащите его.
>
Для извлечения листа на входе в термоэлемент отделите конец листа от ленты, переместите рычаг фиксатора давления термоэлемента (1) вперед и вниз, чтобы устранить давление термоэлемента на лист, затем вытащите лист через область внутренней полости барабана. После этого дайте рычагу давления снова подняться.
10.
Установите барабаны в углубление, начиная с голубого барабана переноса изображений (рядом с термоэлементом). Убедитесь в правильности их порядка.
Удерживая весь узел за верхнюю центральную часть, опустите ее на место в принтер, совмещая штифты с каждой стороны с углублениями по бокам полости принтера.
ВНИМАНИЕ!
Не используйте острых или абразивных объектов для отделения листов от ленты. Это может привести к повреждению поверхности ленты.
ПРИМЕЧАНИЕ Если лист сильно затянут в термоэлемент (виден только неширокий край), не пытайтесь вытянуть его. Выполните

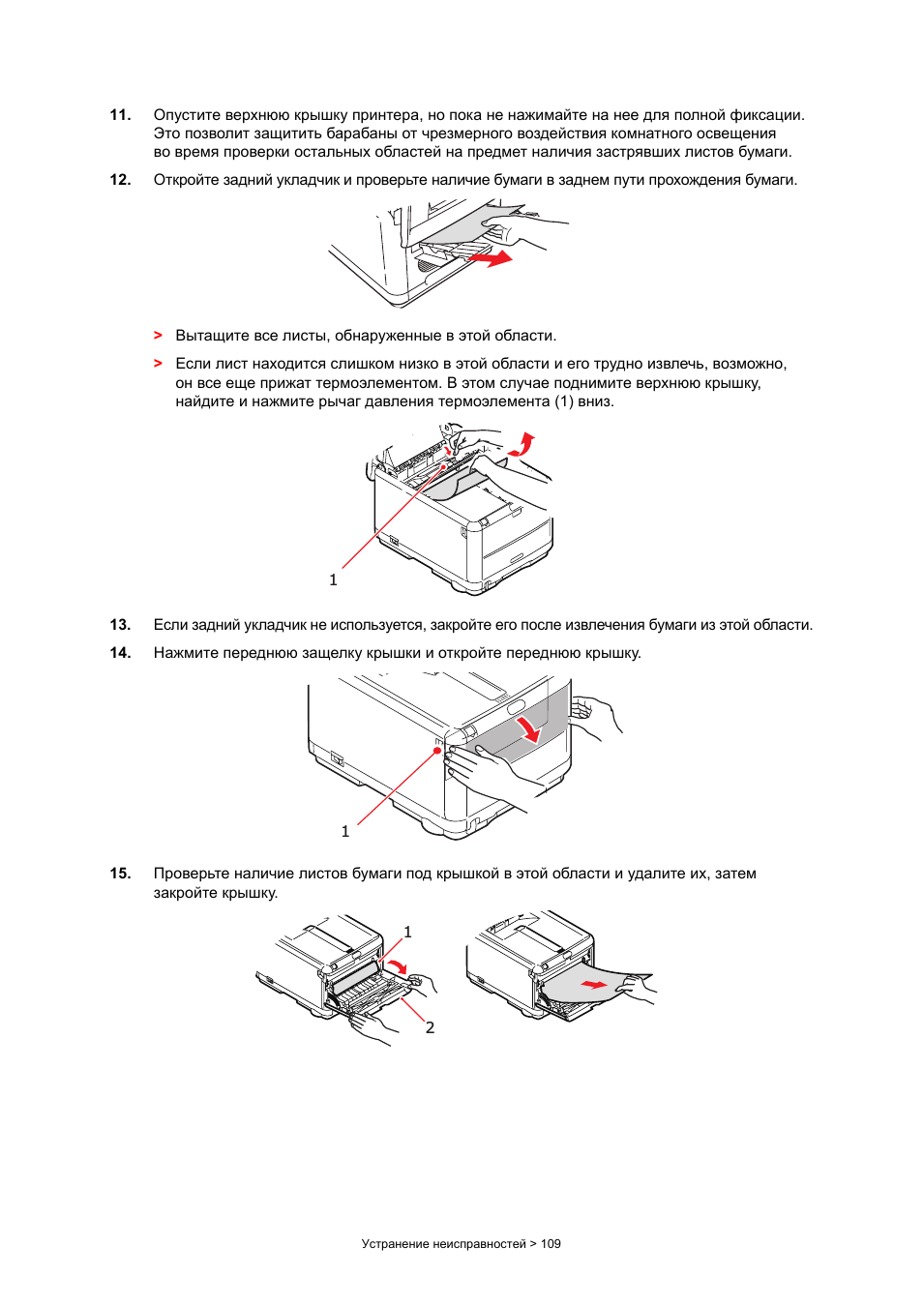

Опустите верхнюю крышку принтера, но пока не нажимайте на нее для полной фиксации. Это позволит защитить барабаны от чрезмерного воздействия комнатного освещения во время проверки остальных областей на предмет наличия застрявших листов бумаги.
12.
Откройте задний укладчик и проверьте наличие бумаги в заднем пути прохождения бумаги.
>
Вытащите все листы, обнаруженные в этой области.
>
Если лист находится слишком низко в этой области и его трудно извлечь, возможно, он все еще прижат термоэлементом. В этом случае поднимите верхнюю крышку, найдите и нажмите рычаг давления термоэлемента (1) вниз.
13.
Если задний укладчик не используется, закройте его после извлечения бумаги из этой области.
14.
Нажмите переднюю защелку крышки и откройте переднюю крышку.
15.
Проверьте наличие листов бумаги под крышкой в этой области и удалите их, затем закройте крышку.

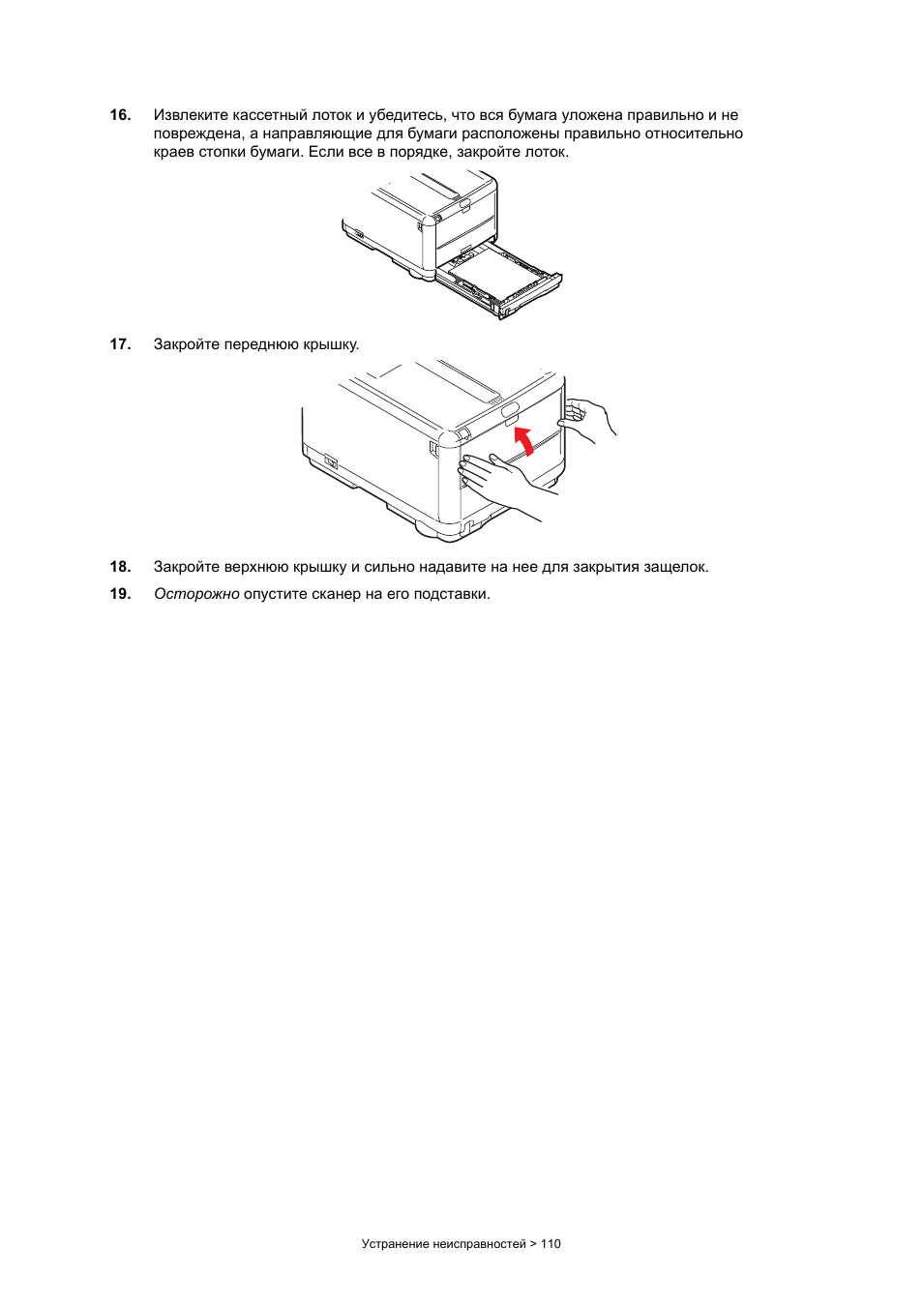

Извлеките кассетный лоток и убедитесь, что вся бумага уложена правильно и не повреждена, а направляющие для бумаги расположены правильно относительно краев стопки бумаги. Если все в порядке, закройте лоток.
17.
Закройте переднюю крышку.
18.
Закройте верхнюю крышку и сильно надавите на нее для закрытия защелок.
