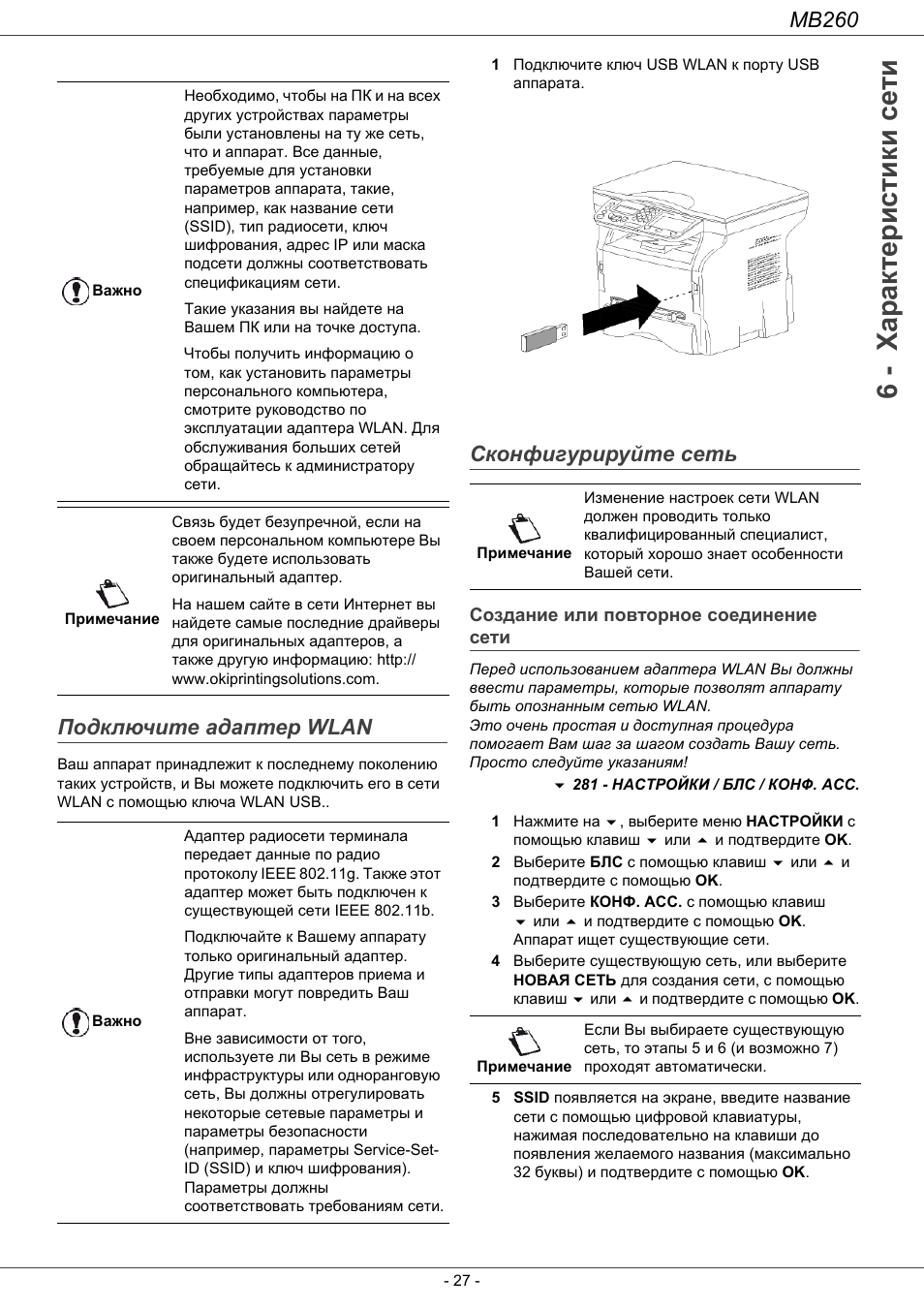

Ваш аппарат принадлежит к последнему поколению таких устройств, и Вы можете подключить его в сети WLAN с помощью ключа WLAN USB..
1 Подключите ключ USB WLAN к порту USB
аппарата.
Сконфигурируйте сеть
Создание или повторное соединение сети
Перед использованием адаптера WLAN Вы должны ввести параметры, которые позволят аппарату быть опознанным сетью WLAN. Это очень простая и доступная процедура помогает Вам шаг за шагом создать Вашу сеть. Просто следуйте указаниям!
281 - НАСТРОЙКИ / БЛС / КОНФ. АСС.
1 Нажмите на , выберите меню НАСТРОЙКИ с
помощью клавиш или и подтвердите OK.
2 Выберите БЛС с помощью клавиш или и
подтвердите с помощью OK.
3 Выберите КОНФ. АСС. с помощью клавиш
или и подтвердите с помощью OK.
Аппарат ищет существующие сети.
4 Выберите существующую сеть, или выберите
НОВАЯ СЕТЬ для создания сети, с помощью клавиш или и подтвердите с помощью OK.
5 SSID появляется на экране, введите название
сети с помощью цифровой клавиатуры, нажимая последовательно на клавиши до появления желаемого названия (максимально 32 буквы) и подтвердите с помощью OK.
Важно
Необходимо, чтобы на ПК и на всех других устройствах параметры были установлены на ту же сеть, что и аппарат. Все данные, требуемые для установки параметров аппарата, такие, например, как название сети (SSID), тип радиосети, ключ шифрования, адрес IP или маска подсети должны соответствовать спецификациям сети.
Такие указания вы найдете на Вашем ПК или на точке доступа.
Чтобы получить информацию о том, как установить параметры персонального компьютера, смотрите руководство по эксплуатации адаптера WLAN. Для обслуживания больших сетей обращайтесь к администратору сети.
Примечание
Связь будет безупречной, если на своем персональном компьютере Вы также будете использовать оригинальный адаптер.
На нашем сайте в сети Интернет вы найдете самые последние драйверы для оригинальных адаптеров, а также другую информацию: http:// www.okiprintingsolutions.com.
Важно
Адаптер радиосети терминала передает данные по радио протоколу IEEE 802.11g. Также этот адаптер может быть подключен к существующей сети IEEE 802.11b.
Подключайте к Вашему аппарату только оригинальный адаптер. Другие типы адаптеров приема и отправки могут повредить Ваш аппарат.
Вне зависимости от того, используете ли Вы сеть в режиме инфраструктуры или одноранговую сеть, Вы должны отрегулировать некоторые сетевые параметры и параметры безопасности (например, параметры Service-Set- ID (SSID) и ключ шифрования). Параметры должны соответствовать требованиям сети.
Примечание
Изменение настроек сети WLAN должен проводить только квалифицированный специалист, который хорошо знает особенности Вашей сети.
Примечание
Если Вы выбираете существующую сеть, то этапы 5 и 6 (и возможно 7) проходят автоматически.

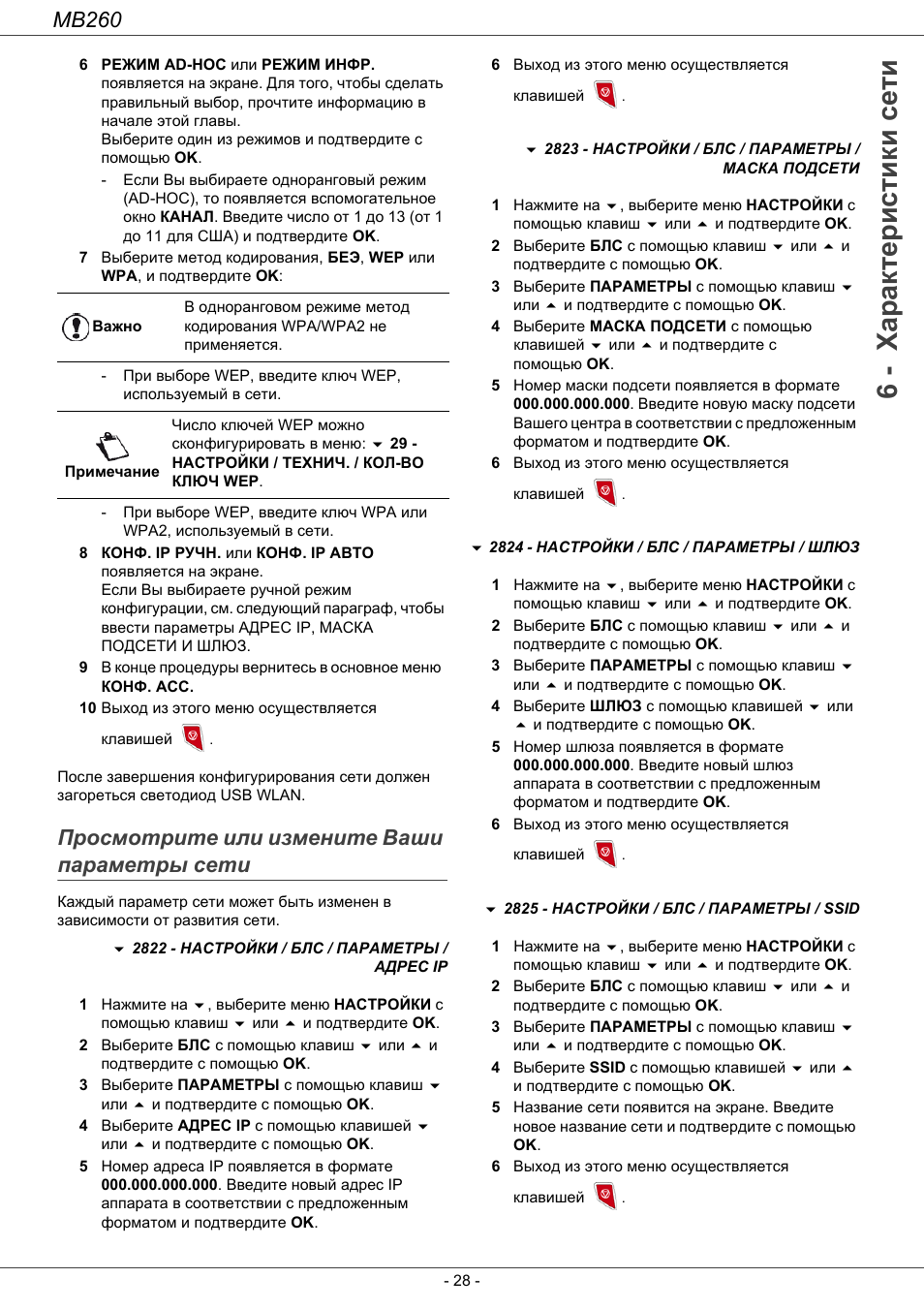

П²осмот²ите или измените ваши па²амет²ы сети, Просмотрите или измените ваши, 6 - характеристики сети
Mb260, Просмотрите или измените ваши параметры сети Support chat

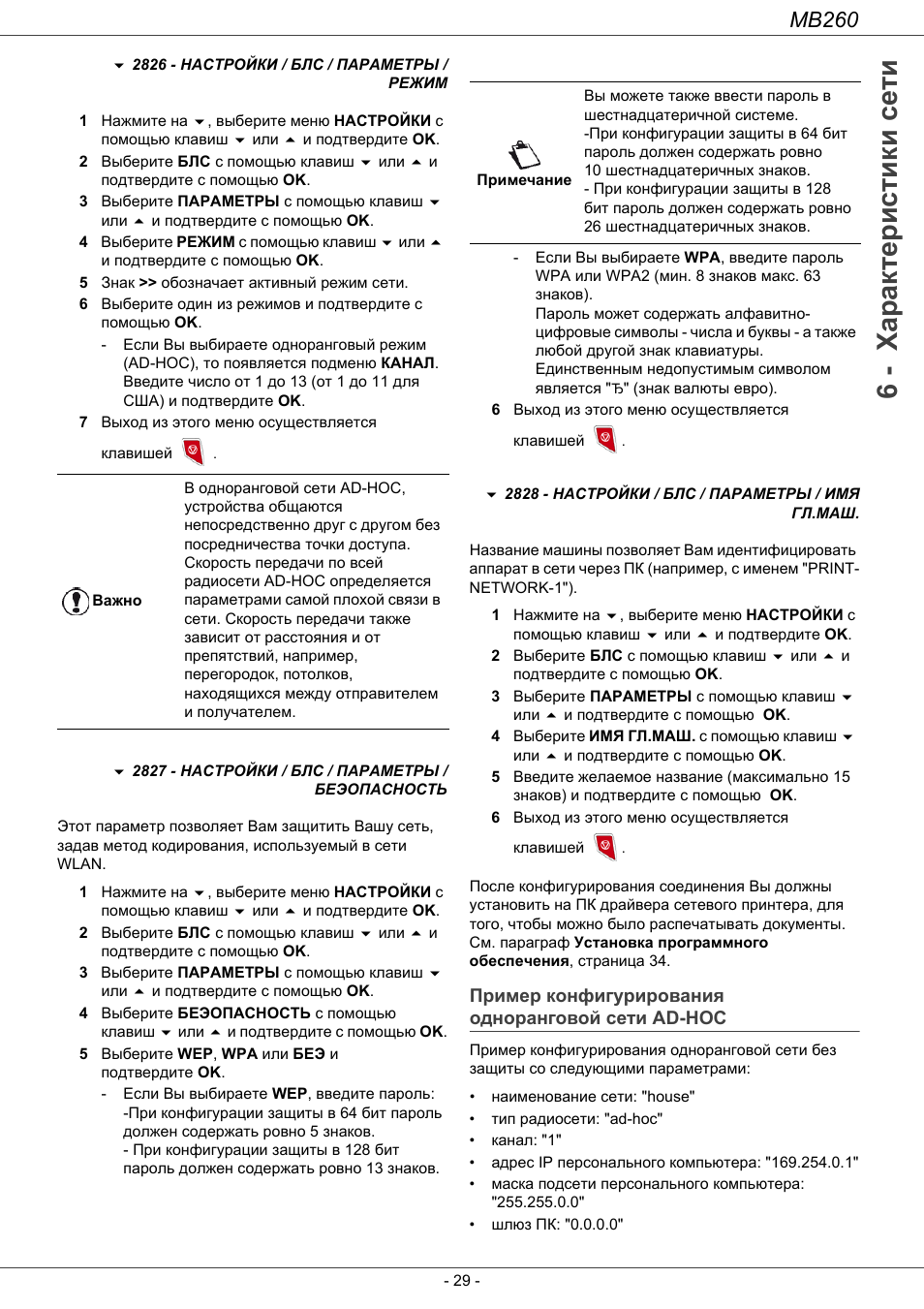

5 Знак >> обозначает активный режим сети. 6 Выберите один из режимов и подтвердите с
помощью OK. - Если Вы выбираете одноранговый режим
(AD-HOC), то появляется подменю КАНАЛ. Введите число от 1 до 13 (от 1 до 11 для США) и подтвердите OK.
7 Выход из этого меню осуществляется
клавишей
.
2827 - НАСТРОЙКИ / БЛС / ПАРАМЕТРЫ /
БЕЭОПАСНОСТЬ
Этот параметр позволяет Вам защитить Вашу сеть, задав метод кодирования, используемый в сети WLAN.
1 Нажмите на , выберите меню НАСТРОЙКИ с
помощью клавиш или и подтвердите OK.
2 Выберите БЛС с помощью клавиш или и
подтвердите с помощью OK.
3 Выберите ПАРАМЕТРЫ с помощью клавиш
или и подтвердите с помощью OK.
4 Выберите БЕЭОПАСНОСТЬ с помощью
клавиш или и подтвердите с помощью OK.
5 Выберите WEP, WPA или БЕЭ и
подтвердите OK. - Если Вы выбираете WEP, введите пароль:
-При конфигурации защиты в 64 бит пароль должен содержать ровно 5 знаков.
- При конфигурации защиты в 128 бит пароль должен содержать ровно 13 знаков.
- Если Вы выбираете WPA, введите пароль
WPA или WPA2 (мин. 8 знаков макс. 63 знаков).
Пароль может содержать алфавитно- цифровые символы - числа и буквы - а также любой другой знак клавиатуры. Единственным недопустимым символом является "
Ђ
" (знак валюты евро).
6 Выход из этого меню осуществляется
клавишей
.
2828 - НАСТРОЙКИ / БЛС / ПАРАМЕТРЫ / ИМЯ
ГЛ.МАШ.
Название машины позволяет Вам идентифицировать аппарат в сети через ПК (например, с именем "PRINT- NETWORK-1").
1 Нажмите на , выберите меню НАСТРОЙКИ с
помощью клавиш или и подтвердите OK.
2 Выберите БЛС с помощью клавиш или и
подтвердите с помощью OK.
3 Выберите ПАРАМЕТРЫ с помощью клавиш
или и подтвердите с помощью OK.
4 Выберите ИМЯ ГЛ.МАШ. с помощью клавиш
или и подтвердите с помощью OK.
5 Введите желаемое название (максимально 15
знаков) и подтвердите с помощью OK.
6 Выход из этого меню осуществляется
клавишей
.
После конфигурирования соединения Вы должны установить на ПК драйвера сетевого принтера, для того, чтобы можно было распечатывать документы.
Пример конфигурирования одноранговой сети без защиты со следующими параметрами:
• наименование сети: "house" • тип радиосети: "ad-hoc" • канал: "1" • адрес IP персонального компьютера: "169.254.0.1" • маска подсети персонального компьютера:
"255.255.0.0"
• шлюз ПК: "0.0.0.0"
Важно
В одноранговой сети AD-HOC, устройства общаются непосредственно друг с другом без посредничества точки доступа. Скорость передачи по всей радиосети AD-HOC определяется параметрами самой плохой связи в сети. Скорость передачи также зависит от расстояния и от препятствий, например, перегородок, потолков, находящихся между отправителем и получателем.
Примечание
Вы можете также ввести пароль в шестнадцатеричной системе. -При конфигурации защиты в 64 бит пароль должен содержать ровно 10 шестнадцатеричных знаков.
- При конфигурации защиты в 128 бит пароль должен содержать ровно 26 шестнадцатеричных знаков.

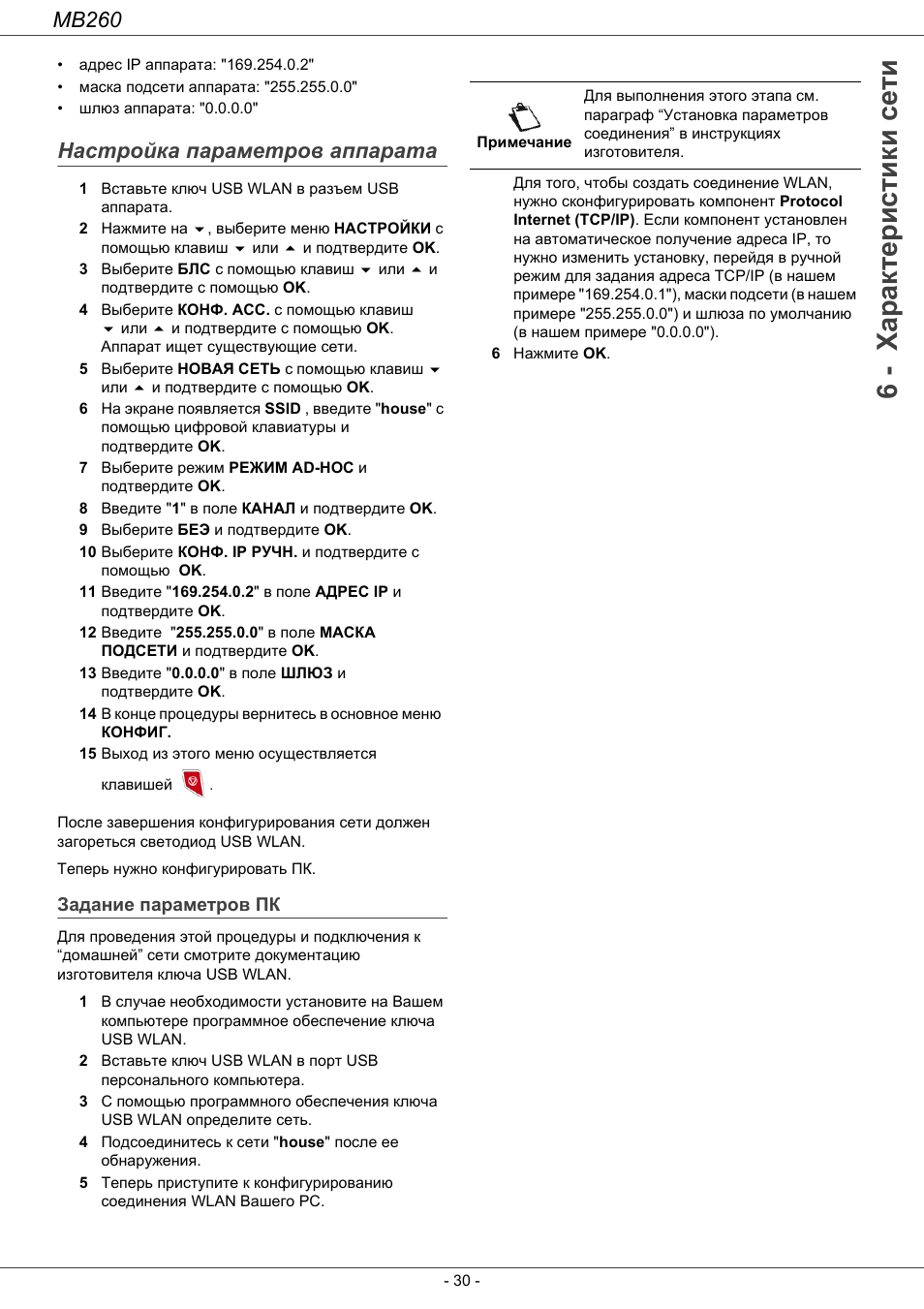

Наст²ойка па²амет²ов аппа²ата, Задание па²амет²ов пк, Настройка параметров аппарата 30
Задание параметров пк 30, 6 - характеристики сети, Mb260, Настройка параметров аппарата Support chat
• адрес IP аппарата: "169.254.0.2" • маска подсети аппарата: "255.255.0.0" • шлюз аппарата: "0.0.0.0"
Настройка параметров аппарата
1 Вставьте ключ USB WLAN в разъем USB
аппарата.
2 Нажмите на , выберите меню НАСТРОЙКИ с
помощью клавиш или и подтвердите OK.
3 Выберите БЛС с помощью клавиш или и
подтвердите с помощью OK.
4 Выберите КОНФ. АСС. с помощью клавиш
или и подтвердите с помощью OK.
Аппарат ищет существующие сети.
5 Выберите НОВАЯ СЕТЬ с помощью клавиш
или и подтвердите с помощью OK.
6 На экране появляется SSID , введите "house" с
помощью цифровой клавиатуры и подтвердите OK.
7 Выберите режим РЕЖИМ AD-HOC и
подтвердите OK.
8 Введите "1" в поле КАНАЛ и подтвердите OK. 9 Выберите БЕЭ и подтвердите OK. 10 Выберите КОНФ. IP РУЧН. и подтвердите с
помощью OK.
11 Введите "169.254.0.2" в поле АДРЕС IP и
подтвердите OK.
12 Введите "255.255.0.0" в поле МАСКА
ПОДСЕТИ и подтвердите OK.
13 Введите "0.0.0.0" в поле ШЛЮЗ и
подтвердите OK.
14 В конце процедуры вернитесь в основное меню
КОНФИГ.
15 Выход из этого меню осуществляется
клавишей
.
После завершения конфигурирования сети должен загореться светодиод USB WLAN.
Теперь нужно конфигурировать ПК.
Задание параметров ПК
Для проведения этой процедуры и подключения к “домашней” сети смотрите документацию изготовителя ключа USB WLAN.
1 В случае необходимости установите на Вашем
компьютере программное обеспечение ключа USB WLAN.
2 Вставьте ключ USB WLAN в порт USB
персонального компьютера.
3 С помощью программного обеспечения ключа
USB WLAN определите сеть.
4 Подсоединитесь к сети "house" после ее
обнаружения.
5 Теперь приступите к конфигурированию
соединения WLAN Вашего PC.
Для того, чтобы создать соединение WLAN, нужно сконфигурировать компонент Protocol Internet (TCP/IP). Если компонент установлен на автоматическое получение адреса IP, то нужно изменить установку, перейдя в ручной режим для задания адреса TCP/IP (в нашем примере "169.254.0.1"), маски подсети (в нашем примере "255.255.0.0") и шлюза по умолчанию (в нашем примере "0.0.0.0").
6 Нажмите OK.
Примечание
Для выполнения этого этапа см. параграф “Установка параметров соединения” в инструкциях изготовителя.
Ка²та памшти usb, Использование ка²ты памшти usb, Гаспечатать ваши документы
Гаспечатать файлы, соде²жащиесш в ка²те памшти, Карта памяти usb, Использование карты памяти usb, Распечатать ваши документы 31, Распечатать фа Support chat

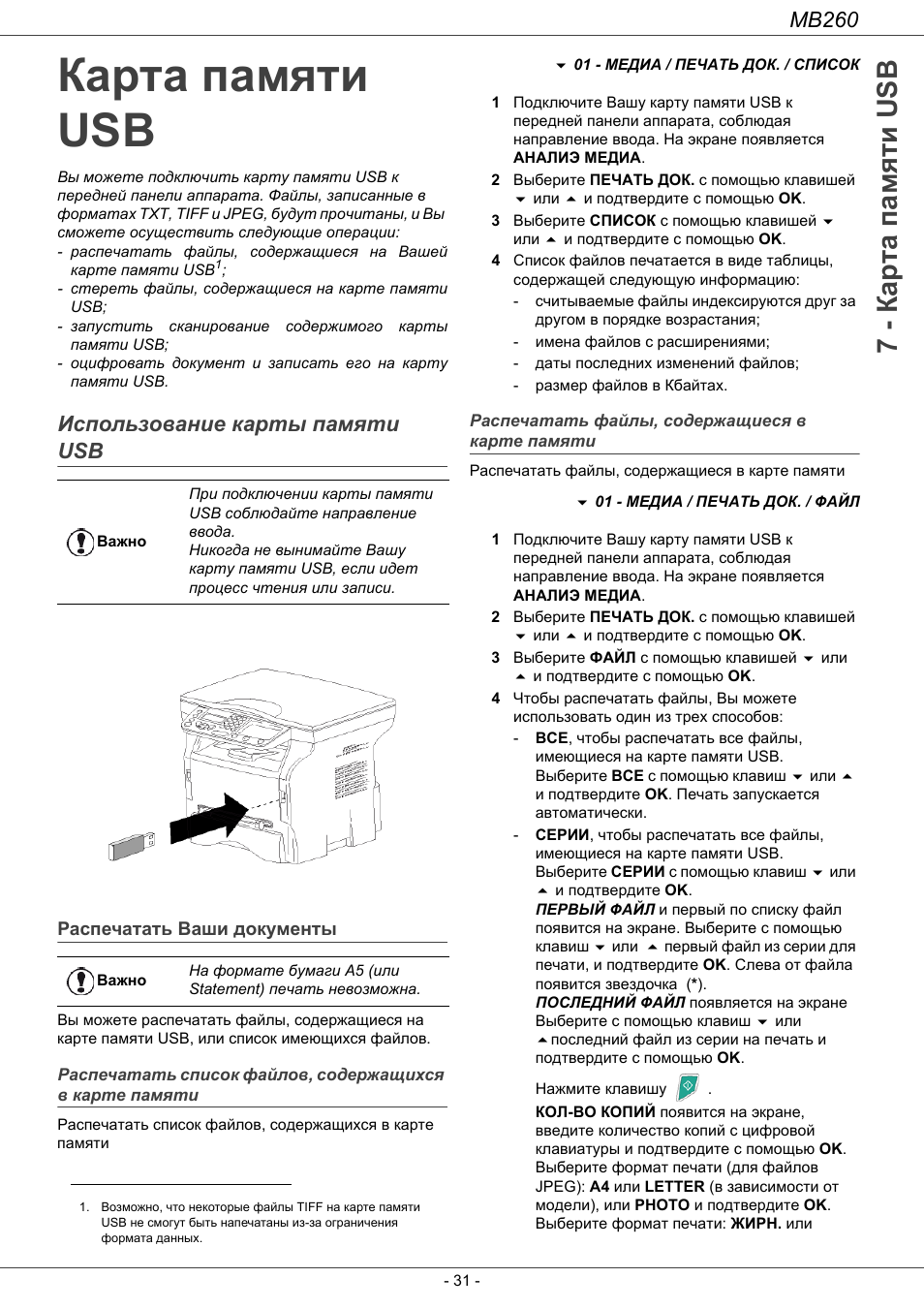

Вы можете подключить карту памяти USB к передней панели аппарата. Файлы, записанные в форматах TXT, TIFF и JPEG, будут прочитаны, и Вы сможете осуществить следующие операции: - распечатать файлы, содержащиеся на Вашей
карте памяти USB
1
;
- стереть файлы, содержащиеся на карте памяти
USB;
- запустить сканирование содержимого карты
памяти USB;
- оцифровать документ и записать его на карту
памяти USB.
Использование карты памяти USB
Распечатать Ваши документы
Вы можете распечатать файлы, содержащиеся на карте памяти USB, или список имеющихся файлов.
Распечатать список файлов, содержащихся в карте памяти
Распечатать список файлов, содержащихся в карте памяти
01 - МЕДИА / ПЕЧАТЬ ДОК. / СПИСОК
1 Подключите Вашу карту памяти USB к
передней панели аппарата, соблюдая направление ввода. На экране появляется
АНАЛИЭ МЕДИА.
2 Выберите ПЕЧАТЬ ДОК. с помощью клавишей
или и подтвердите с помощью OK.
3 Выберите СПИСОК с помощью клавишей
или и подтвердите с помощью OK.
4 Список файлов печатается в виде таблицы,
содержащей следующую информацию: - считываемые файлы индексируются друг за
другом в порядке возрастания;
- имена файлов с расширениями; - даты последних изменений файлов; - размер файлов в Кбайтах.
Распечатать файлы, содержащиеся в карте памяти
Распечатать файлы, содержащиеся в карте памяти
01 - МЕДИА / ПЕЧАТЬ ДОК. / ФАЙЛ
1 Подключите Вашу карту памяти USB к
передней панели аппарата, соблюдая направление ввода. На экране появляется
АНАЛИЭ МЕДИА.
2 Выберите ПЕЧАТЬ ДОК. с помощью клавишей
или и подтвердите с помощью OK.
3 Выберите ФАЙЛ с помощью клавишей или
и подтвердите с помощью OK.
4 Чтобы распечатать файлы, Вы можете
использовать один из трех способов: - ВСЕ, чтобы распечатать все файлы,
имеющиеся на карте памяти USB.
Выберите ВСЕ с помощью клавиш или и подтвердите OK. Печать запускается автоматически.
- СЕРИИ, чтобы распечатать все файлы,
имеющиеся на карте памяти USB.
Выберите СЕРИИ с помощью клавиш или
и подтвердите OK.
ПЕРВЫЙ ФАЙЛ и первый по списку файл появится на экране. Выберите с помощью клавиш или первый файл из серии для печати, и подтвердите OK. Слева от файла появится звездочка (*).
ПОСЛЕДНИЙ ФАЙЛ появляется на экране Выберите с помощью клавиш или
последний файл из серии на печать и
подтвердите с помощью OK.
Нажмите клавишу
.
КОЛ-ВО КОПИЙ появится на экране, введите количество копий с цифровой клавиатуры и подтвердите с помощью OK.
Выберите формат печати (для файлов JPEG): A4 или LETTER (в зависимости от модели), или PHOTO и подтвердите OK.
Выберите формат печати: ЖИРН. или
1. Возможно, что некоторые файлы TIFF на карте памяти
USB не смогут быть напечатаны из-за ограничения формата данных.
Важно
При подключении карты памяти USB соблюдайте направление ввода. Никогда не вынимайте Вашу карту памяти USB, если идет процесс чтения или записи.
Важно
На формате бумаги А5 (или Statement) печать невозможна.
Сте²еть файлы, соде²жащиесш в ка²те памшти, Считать соде²жимое вашей ка²ты памшти usb, Сох²анить документ на ка²ту памшти usb
Стереть файлы, содержащиеся в карте памяти 32, Считать содержимое вашей карты памяти, Сохранить документ на карту памяти usb 32, 7 - карта памяти Support chat
Выберите с помощью клавиш или файл для печати, и подтвердите OK. Слева от файла появится звездочка (*).
Повторите операцию для каждого нужного файла.
Нажмите клавишу .
КОЛ-ВО КОПИЙ появится на экране, введите количество копий с цифровой клавиатуры и подтвердите с помощью OK.
Выберите формат печати (для файлов JPEG): A4 или LETTER (в зависимости от модели), или PHOTO и подтвердите OK.
Выберите формат печати: ЖИРН. или НОРМАЛ и подтвердите OK, чтобы начать печать.
5 Выход из этого меню осуществляется
клавишей
.

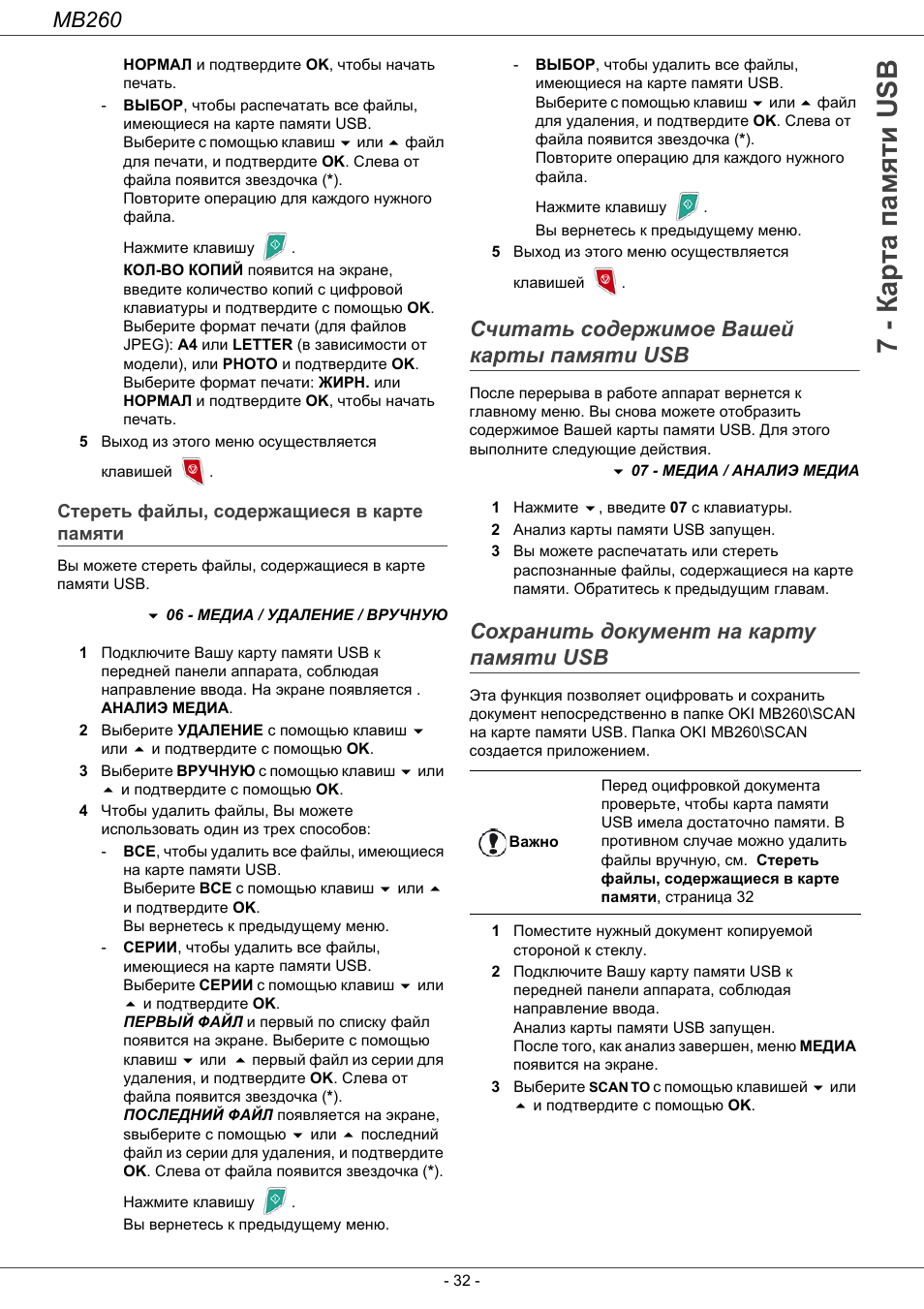

Стереть файлы, содержащиеся в карте памяти
Вы можете стереть файлы, содержащиеся в карте памяти USB.
06 - МЕДИА / УДАЛЕНИЕ / ВРУЧНУЮ
1 Подключите Вашу карту памяти USB к
передней панели аппарата, соблюдая направление ввода. На экране появляется .
АНАЛИЭ МЕДИА.
2 Выберите УДАЛЕНИЕ с помощью клавиш
или и подтвердите с помощью OK.
3 Выберите ВРУЧНУЮ с помощью клавиш или
и подтвердите с помощью OK.
4 Чтобы удалить файлы, Вы можете
использовать один из трех способов: - ВСЕ, чтобы удалить все файлы, имеющиеся
на карте памяти USB.
Выберите ВСЕ с помощью клавиш или и подтвердите OK.
Вы вернетесь к предыдущему меню.
- СЕРИИ, чтобы удалить все файлы,
имеющиеся на карте памяти USB.
Выберите СЕРИИ с помощью клавиш или
и подтвердите OK.
ПЕРВЫЙ ФАЙЛ и первый по списку файл появится на экране. Выберите с помощью клавиш или первый файл из серии для удаления, и подтвердите OK. Слева от файла появится звездочка (*).
ПОСЛЕДНИЙ ФАЙЛ появляется на экране, sвыберите с помощью или последний файл из серии для удаления, и подтвердите OK. Слева от файла появится звездочка (*).
Нажмите клавишу
.
Вы вернетесь к предыдущему меню.
- ВЫБОР, чтобы удалить все файлы,
имеющиеся на карте памяти USB.
Выберите с помощью клавиш или файл для удаления, и подтвердите OK. Слева от файла появится звездочка (*).
Повторите операцию для каждого нужного файла.
Нажмите клавишу
.
Вы вернетесь к предыдущему меню.
5 Выход из этого меню осуществляется
клавишей
.
Считать содержимое Вашей карты памяти USB
После перерыва в работе аппарат вернется к главному меню. Вы снова можете отобразить содержимое Вашей карты памяти USB. Для этого выполните следующие действия.
07 - МЕДИА / АНАЛИЭ МЕДИА
1 Нажмите , введите 07 с клавиатуры. 2 Анализ карты памяти USB запущен. 3 Вы можете распечатать или стереть
распознанные файлы, содержащиеся на карте памяти. Обратитесь к предыдущим главам.
Сохранить документ на карту памяти USB
Эта функция позволяет оцифровать и сохранить документ непосредственно в папке OKI MB260\SCAN на карте памяти USB. Папка OKI MB260\SCAN создается приложением.
1 Поместите нужный документ копируемой
стороной к стеклу.
2 Подключите Вашу карту памяти USB к
передней панели аппарата, соблюдая направление ввода.
Анализ карты памяти USB запущен.
После того, как анализ завершен, меню МЕДИА появится на экране.

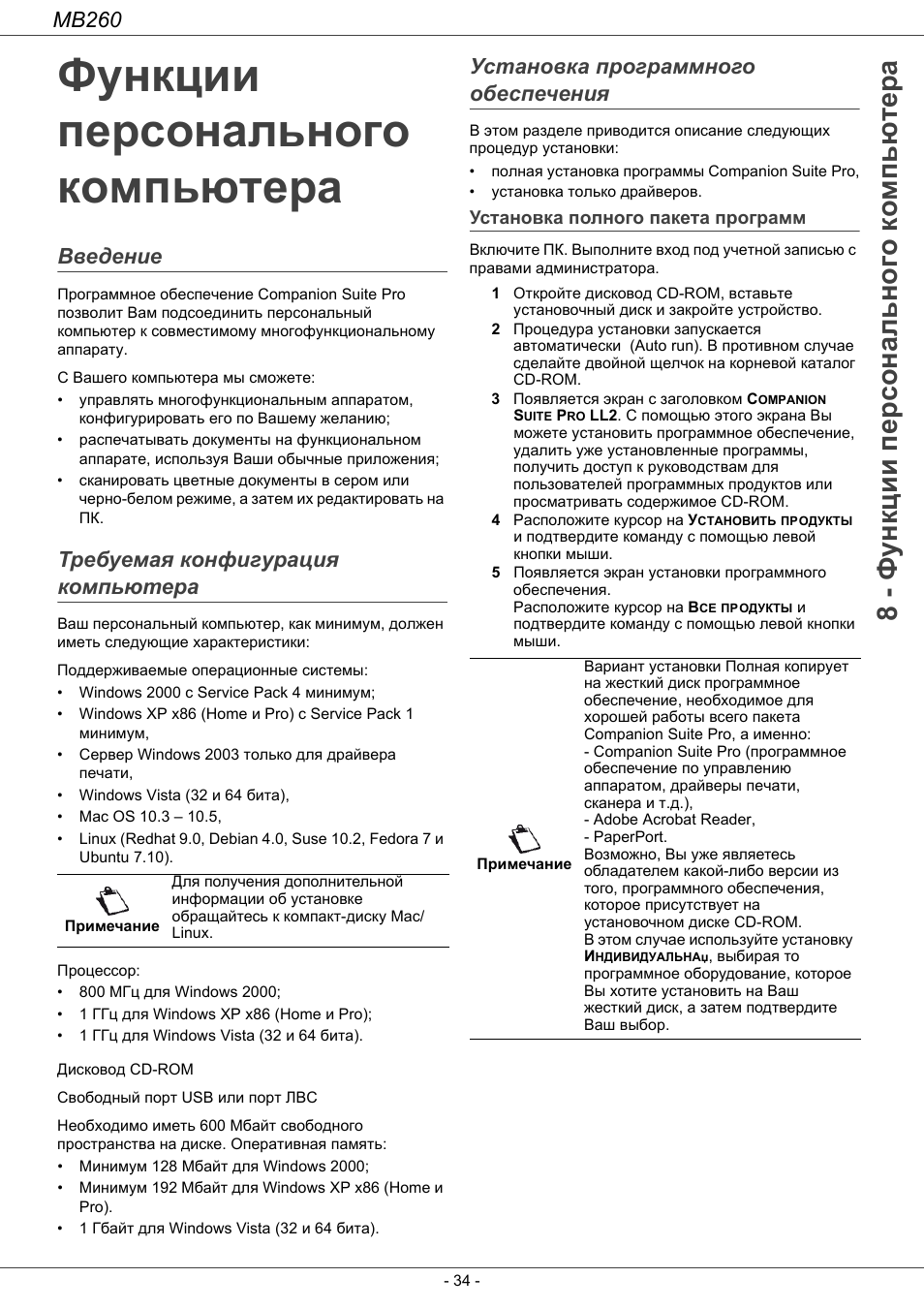

Программное обеспечение Companion Suite Pro позволит Вам подсоединить персональный компьютер к совместимому многофункциональному аппарату.
С Вашего компьютера мы сможете: • управлять многофункциональным аппаратом,
конфигурировать его по Вашему желанию;
• распечатывать документы на функциональном
аппарате, используя Ваши обычные приложения;
• сканировать цветные документы в сером или
черно-белом режиме, а затем их редактировать на ПК.
Требуемая конфигурация компьютера
Ваш персональный компьютер, как минимум, должен иметь следующие характеристики:
Поддерживаемые операционные системы: • Windows 2000 c Service Pack 4 минимум; • Windows XP x86 (Home и Pro) c Service Pack 1
минимум,
• Сервер Windows 2003 только для драйвера
печати,
• Windows Vista (32 и 64 бита), • Mac OS 10.3 – 10.5, • Linux (Redhat 9.0, Debian 4.0, Suse 10.2, Fedora 7 и
Ubuntu 7.10).
Процессор: • 800 МГц для Windows 2000; • 1 ГГц для Windows XP x86 (Home и Pro); • 1 ГГц для Windows Vista (32 и 64 бита).
Дисковод CD-ROM
Свободный порт USB или порт ЛВС
Необходимо иметь 600 Мбайт свободного пространства на диске. Оперативная память: • Минимум 128 Мбайт для Windows 2000; • Минимум 192 Мбайт для Windows XP x86 (Home и
Pro).
• 1 Гбайт для Windows Vista (32 и 64 бита).
Установка программного обеспечения
В этом разделе приводится описание следующих
процедур установки: • полная установка программы Companion Suite Pro, • установка только драйверов.
Установка полного пакета программ
Включите ПК. Выполните вход под учетной записью с правами администратора.
1 Откройте дисковод CD-ROM, вставьте
установочный диск и закройте устройство.
2 Процедура установки запускается
автоматически (Auto run). В противном случае
сделайте двойной щелчок на корневой каталог
CD-ROM.
3 Появляется экран с заголовком C
OMPANION
S
UITE
P
RO
LL2. С помощью этого экрана Вы
можете установить программное обеспечение,
удалить уже установленные программы,
получить доступ к руководствам для
пользователей программных продуктов или
просматривать содержимое CD-ROM.
4 Расположите курсор на У
СТАНОВИТЬ
ПРОДУКТЫ
и подтвердите команду с помощью левой
кнопки мыши.
5 Появляется экран установки программного
обеспечения.
Расположите курсор на В
СЕ
ПРОДУКТЫ
и
подтвердите команду с помощью левой кнопки
мыши.
Примечание
Для получения дополнительной
информации об установке
обращайтесь к компакт-диску Mac/
Linux.
Примечание
Вариант установки Полная копирует
на жесткий диск программное
обеспечение, необходимое для
хорошей работы всего пакета
Companion Suite Pro, а именно:
- Companion Suite Pro (программное
обеспечение по управлению
аппаратом, драйверы печати,
сканера и т.д.),
- Adobe Acrobat Reader,
- PaperPort.
Возможно, Вы уже являетесь
обладателем какой-либо версии из
того, программного обеспечения,
которое присутствует на
установочном диске CD-ROM.
В этом случае используйте установку
И
НДИВИДУАЛЬНАџ
, выбирая то
программное оборудование, которое
Вы хотите установить на Ваш
жесткий диск, а затем подтвердите
Ваш выбор.
Установка только д²айве²ов, Установка только драйверов 35, Установка драйверов с помощью программы
8 - функции персонального компьютера, Mb260, Установка только драйверов Support chat
Вы можете запустить программное обеспечение по управлению многофункциональным аппаратом с помощью меню П
УСК
> В
СЕ
П
РОГРАММЫ
> OKIDATA
> C
OMPANION
S
UITE
P
RO
LL2 > C
OMPANION
D
IRECTOR
или просто кликнув по иконке C
OMPANION
- D
IRECTOR
,
которая находится на рабочем столе.
Установка только драйверов
В этом разделе приводится описание следующих процедур установки:
• установка драйверов с помощью программы
Companion Suite Pro,
• ручная установка драйверов.
Установка драйверов с помощью программы Companion Suite Pro
Включите ПК. Выполните вход под учетной записью с правами администратора.
1 Откройте дисковод CD-ROM, вставьте
установочный диск и закройте устройство.
2 Процедура установки запускается
автоматически (Auto run). В противном случае сделайте двойной щелчок на корневой каталог CD-ROM.
3 Появляется экран с заголовком C
OMPANION
S
UITE
P
RO
LL2. С помощью этого экрана Вы
можете установить программное обеспечение, удалить уже установленные программы, получить доступ к руководствам для пользователей программных продуктов или просматривать содержимое CD-ROM.
4 Расположите курсор на У
СТАНОВИТЬ
ПРОДУКТЫ
и подтвердите команду с помощью левой кнопки мыши.
5 Появляется экран установки программного
обеспечения.
Расположите курсор на И
НДИВИДУАЛЬНАџ
и
подтвердите команду с помощью левой кнопки мыши.
6 Расположите курсор на C
OMPANION
S
UITE
P
RO
LL2 и подтвердите команду с помощью левой кнопки мыши.
Manualza!
Support chat
Comments not foundFeel free to share your valuable feedback with us.
