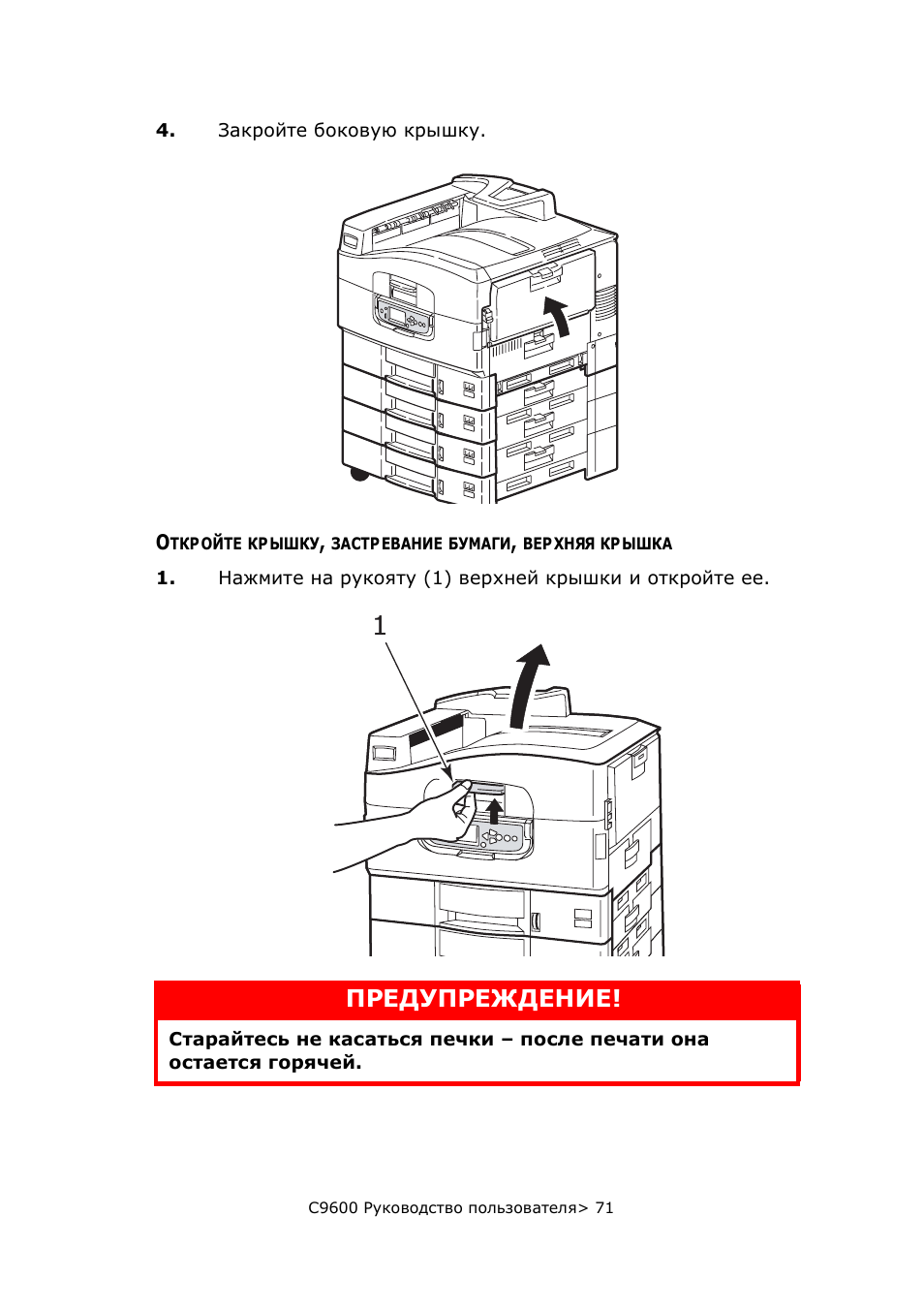

Откройте крышку, застревание бумаги, Верхняя крышка, Предупреждение

C9600 Руководство пользователя> 71

4.

Закройте боковую крышку.

О

ТКРОЙТЕ

КРЫШКУ

,

ЗАСТРЕВАНИЕ

БУМАГИ

,

ВЕРХНЯЯ

КРЫШКА

1.

Нажмите на рукояту (1) верхней крышки и откройте ее.

1

ПРЕДУПРЕЖДЕНИЕ!

Старайтесь не касаться печки – после печати она
остается горячей.

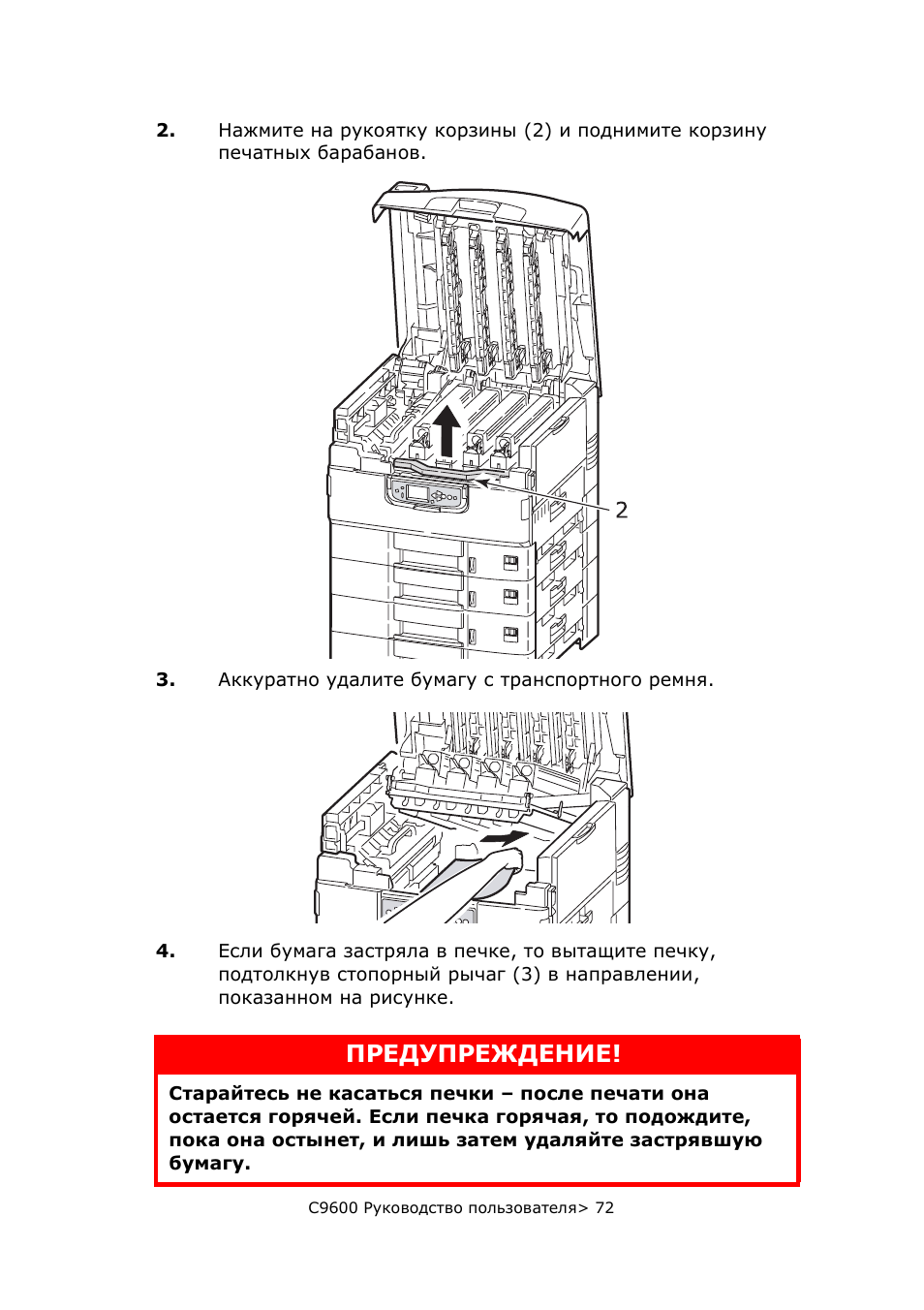

C9600 Руководство пользователя> 72

2.

Нажмите на рукоятку корзины (2) и поднимите корзину
печатных барабанов.

3.

Аккуратно удалите бумагу с транспортного ремня.

4.

Если бумага застряла в печке, то вытащите печку,
подтолкнув стопорный рычаг (3) в направлении,
показанном на рисунке.

ПРЕДУПРЕЖДЕНИЕ!

Старайтесь не касаться печки – после печати она
остается горячей. Если печка горячая, то подождите,
пока она остынет, и лишь затем удаляйте застрявшую
бумагу.

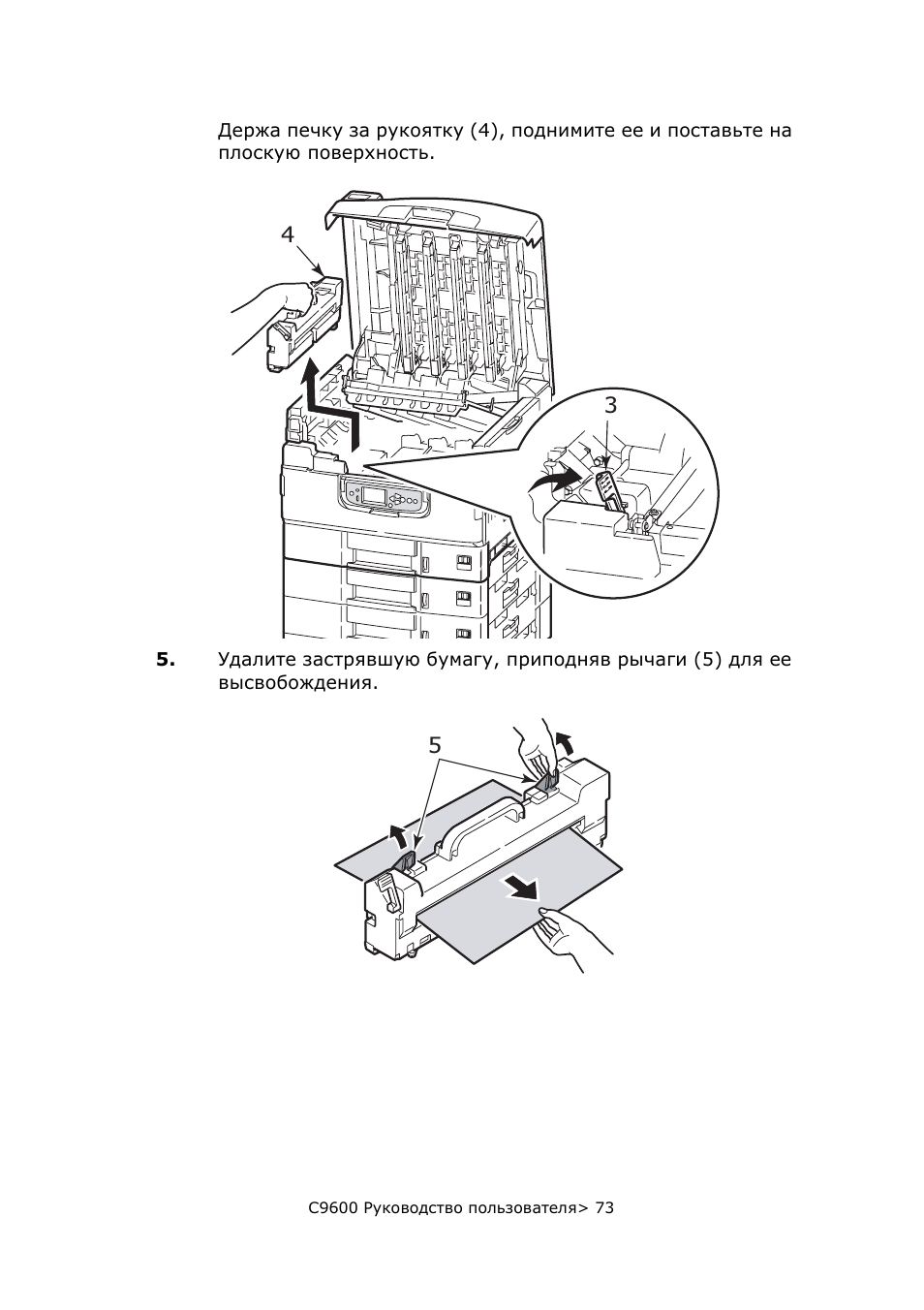

C9600 Руководство пользователя> 73

Держа печку за рукоятку (4), поднимите ее и поставьте на
плоскую поверхность.

5.

Удалите застрявшую бумагу, приподняв рычаги (5) для ее
высвобождения.

4

3

5

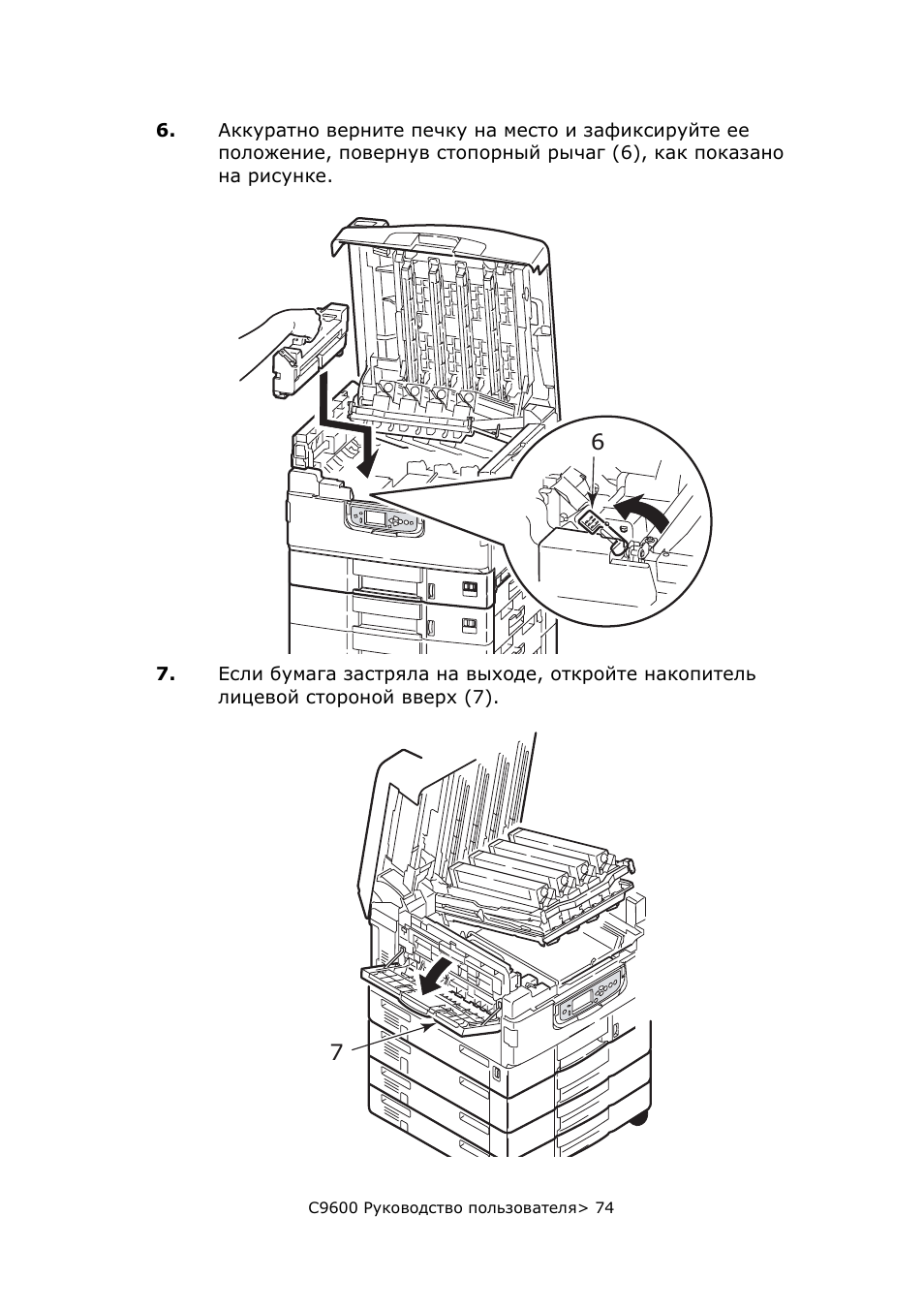

C9600 Руководство пользователя> 74

6.

Аккуратно верните печку на место и зафиксируйте ее
положение, повернув стопорный рычаг (6), как показано
на рисунке.

7.

Если бумага застряла на выходе, откройте накопитель
лицевой стороной вверх (7).

6

7

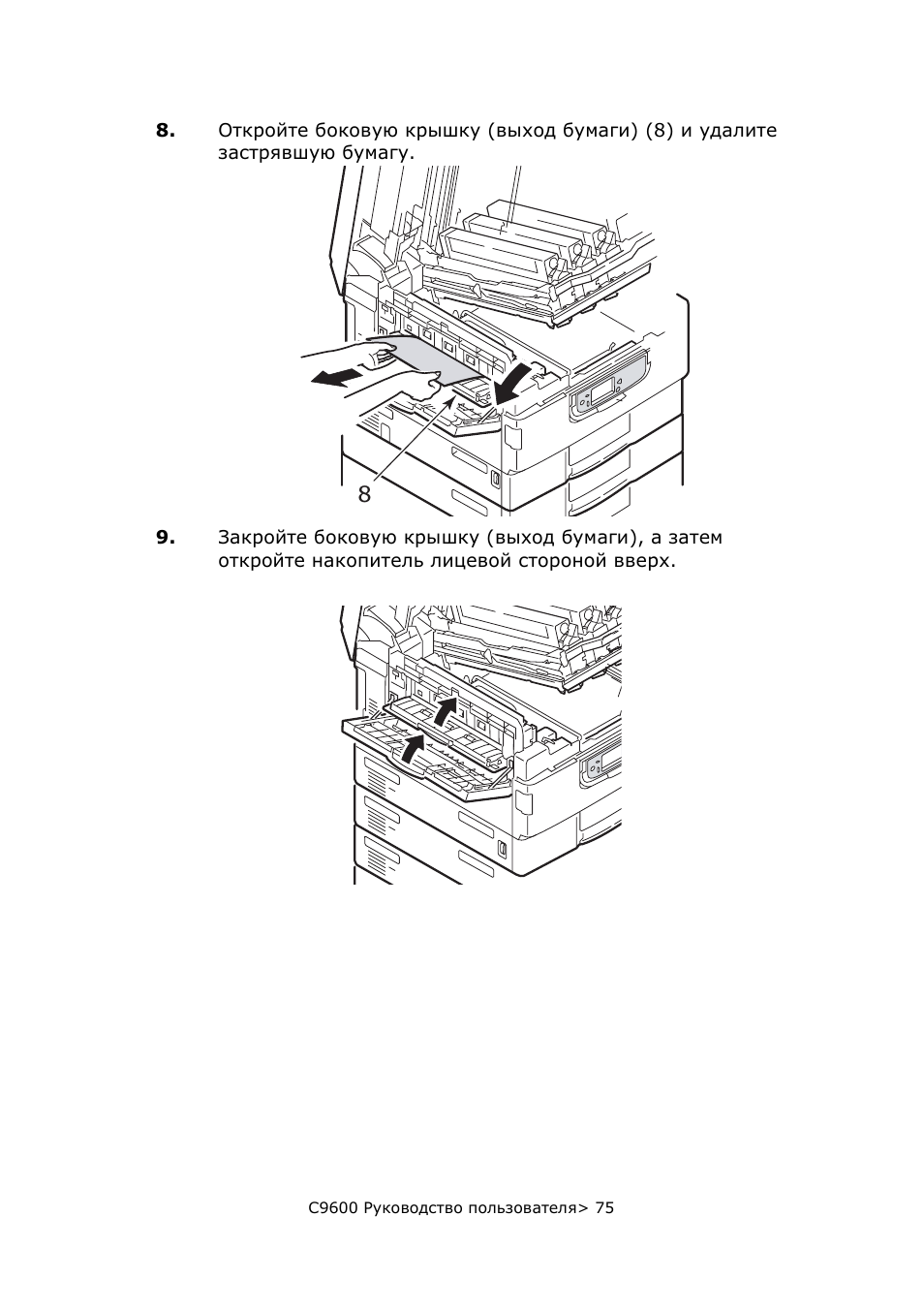

C9600 Руководство пользователя> 75

8.

Откройте боковую крышку (выход бумаги) (8) и удалите
застрявшую бумагу.

9.

Закройте боковую крышку (выход бумаги), а затем
откройте накопитель лицевой стороной вверх.

8

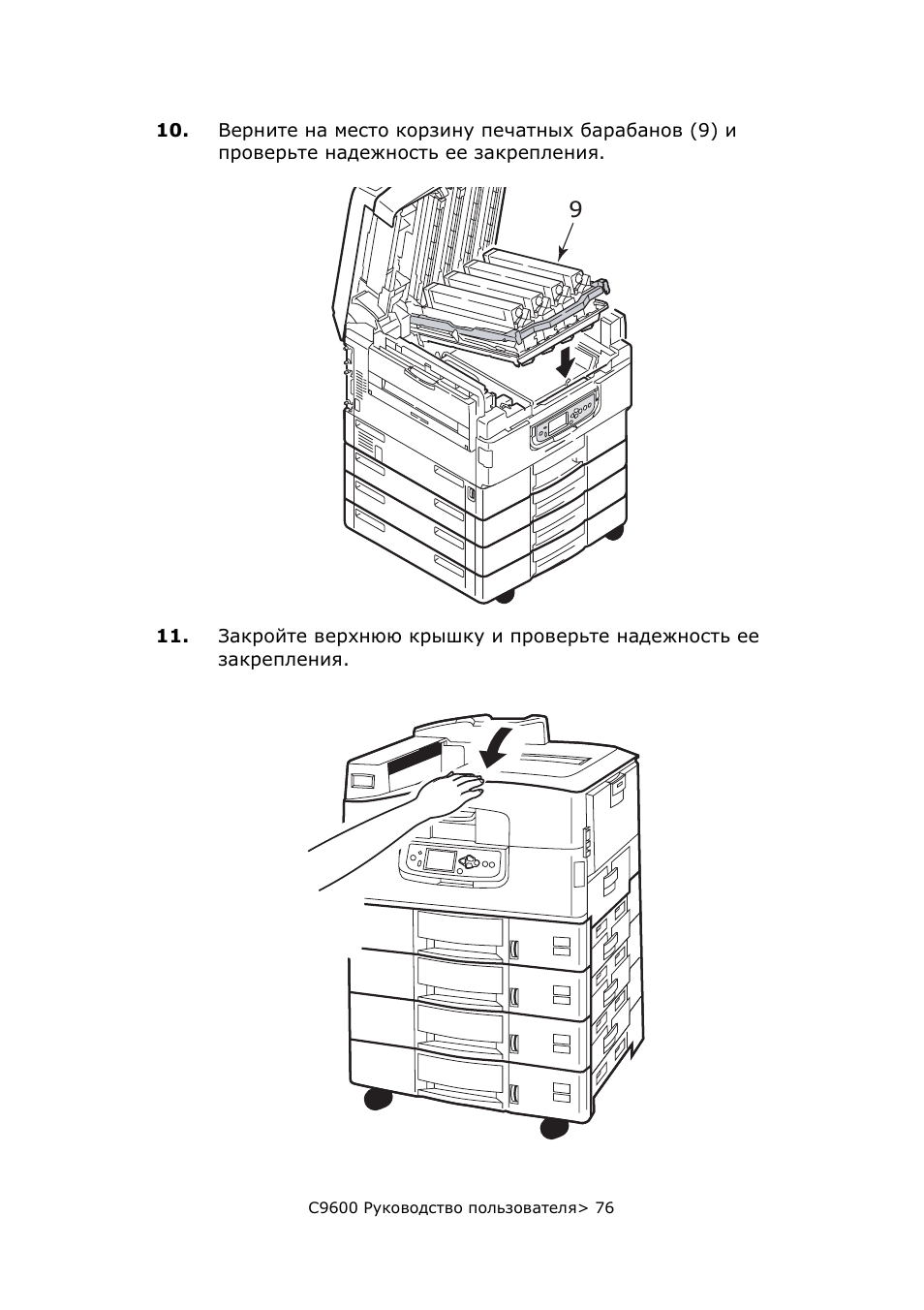

C9600 Руководство пользователя> 76

10.

Верните на место корзину печатных барабанов (9) и
проверьте надежность ее закрепления.

11.

Закройте верхнюю крышку и проверьте надежность ее
закрепления.

9

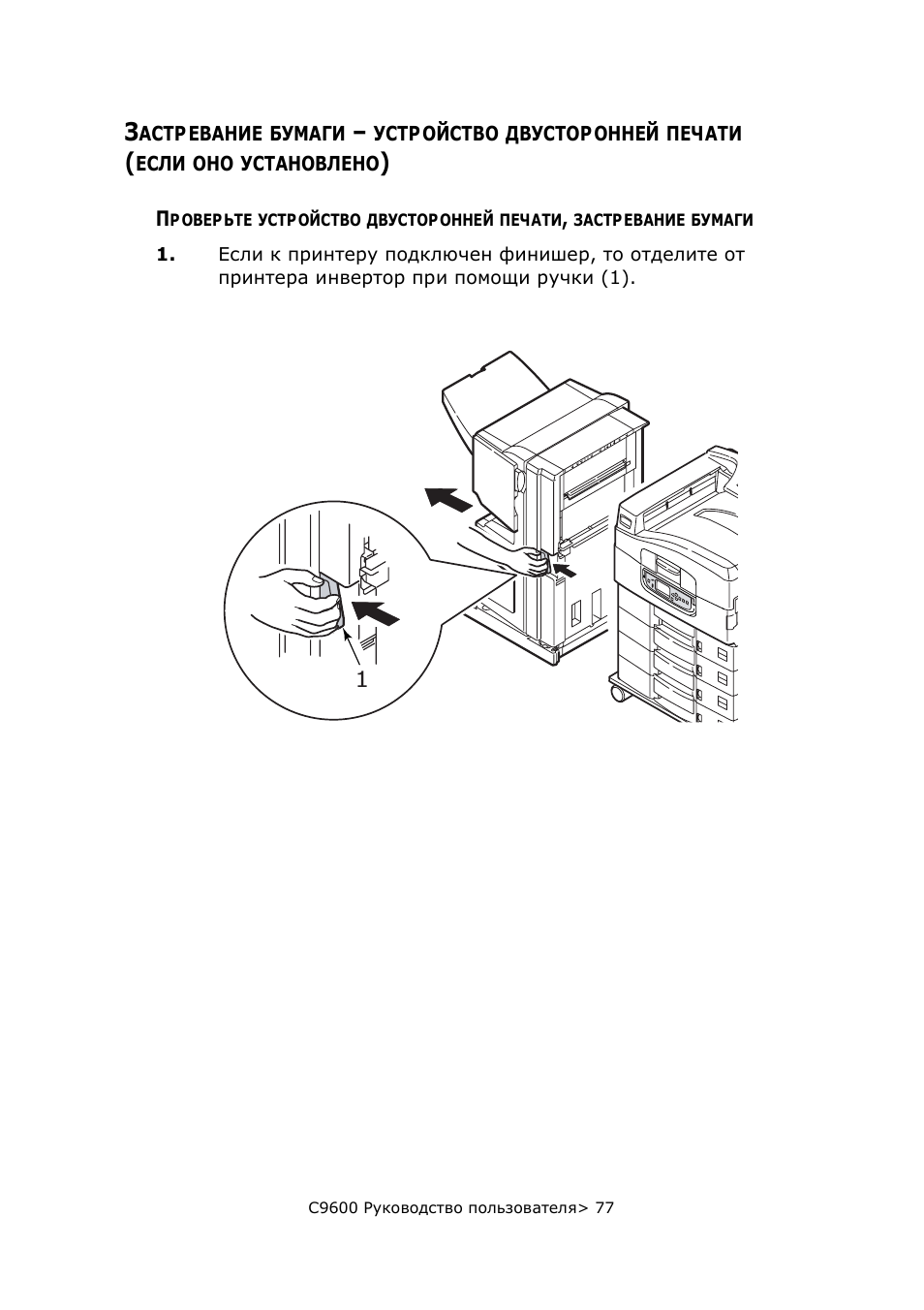

C9600 Руководство пользователя> 77

З

АСТРЕВАНИЕ

БУМАГИ

–

УСТРОЙСТВО

ДВУСТОРОННЕЙ

ПЕЧАТИ

(

ЕСЛИ

ОНО

УСТАНОВЛЕНО

)

П

РОВЕРЬТЕ

УСТРОЙСТВО

ДВУСТОРОННЕЙ

ПЕЧАТИ

,

ЗАСТРЕВАНИЕ

БУМАГИ

1.

Если к принтеру подключен финишер, то отделите от
принтера инвертор при помощи ручки (1).

1

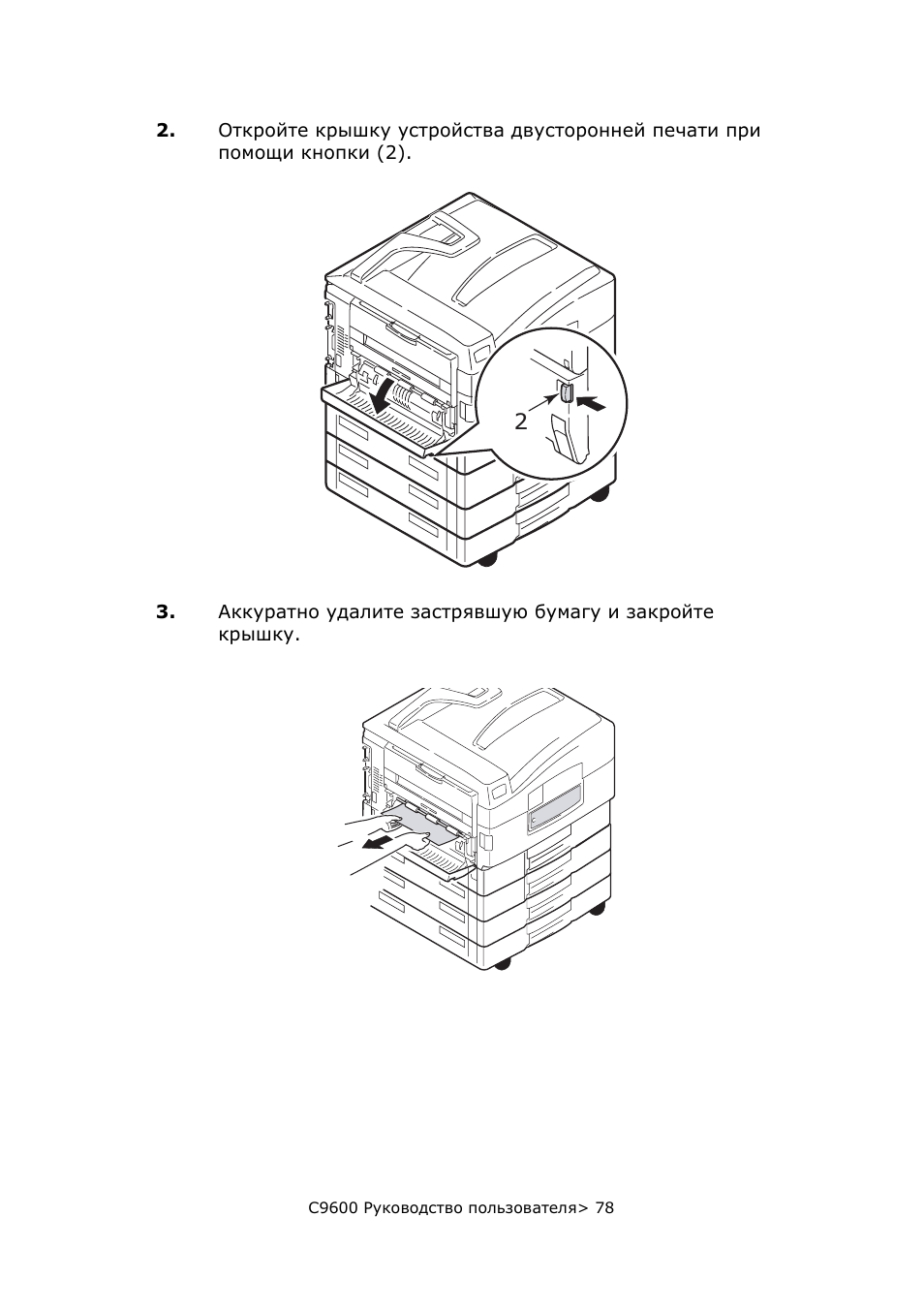

C9600 Руководство пользователя> 78

2.

Откройте крышку устройства двусторонней печати при
помощи кнопки (2).

3.

Аккуратно удалите застрявшую бумагу и закройте
крышку.

2

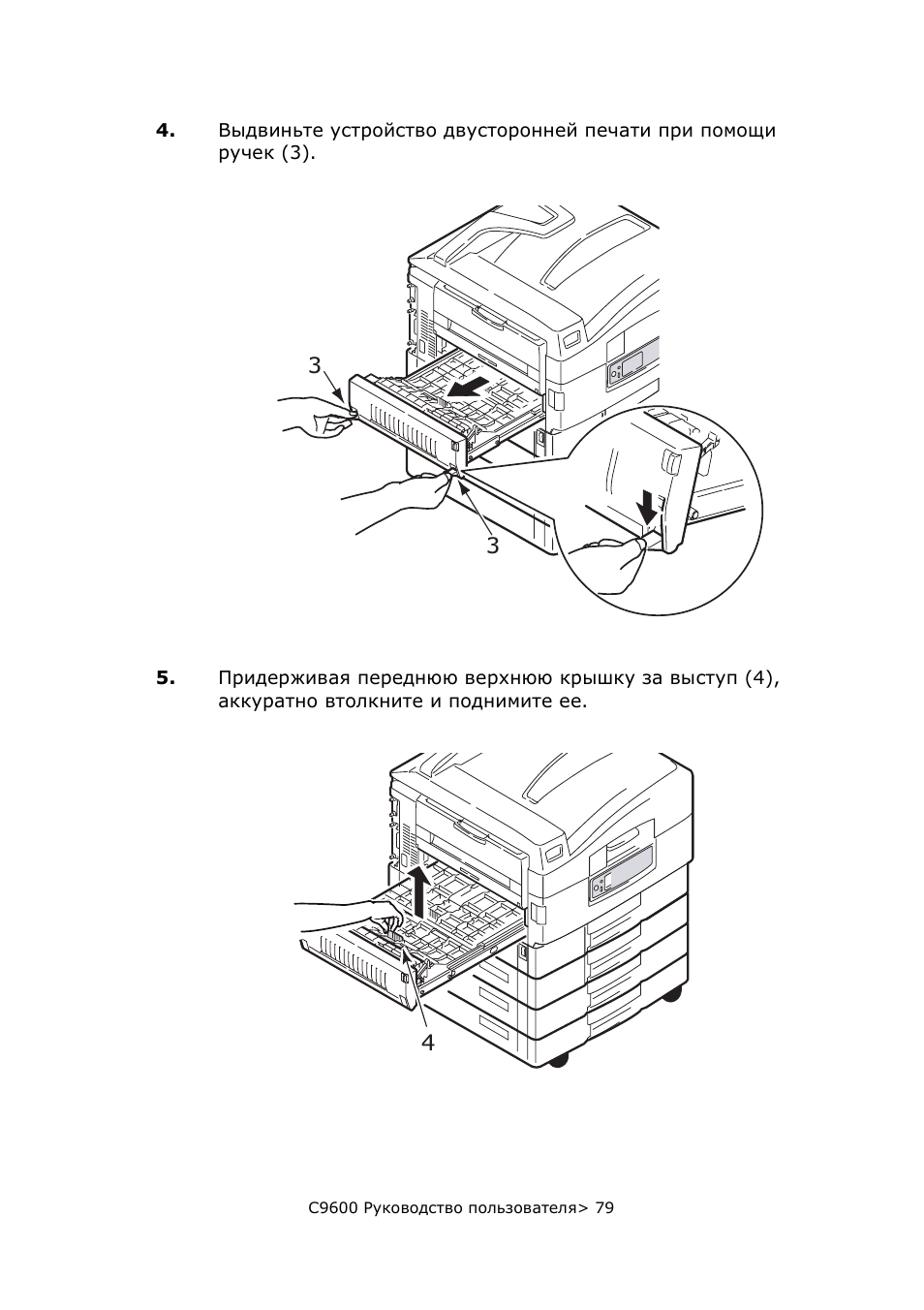

C9600 Руководство пользователя> 79

4.

Выдвиньте устройство двусторонней печати при помощи
ручек (3).

5.

Придерживая переднюю верхнюю крышку за выступ (4),
аккуратно втолкните и поднимите ее.

3

3

4

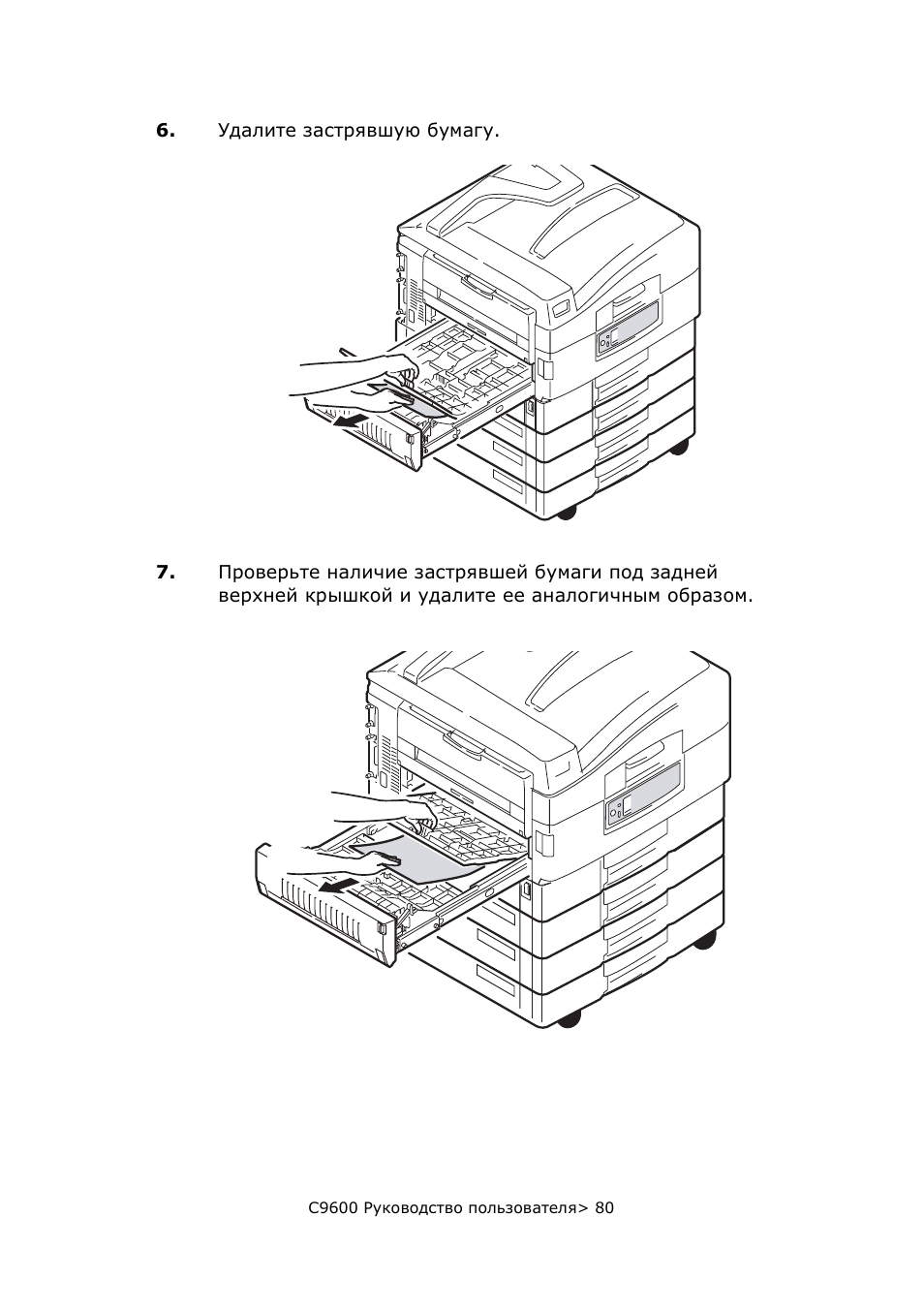

C9600 Руководство пользователя> 80

6.

Удалите застрявшую бумагу.

7.

Проверьте наличие застрявшей бумаги под задней
верхней крышкой и удалите ее аналогичным образом.
