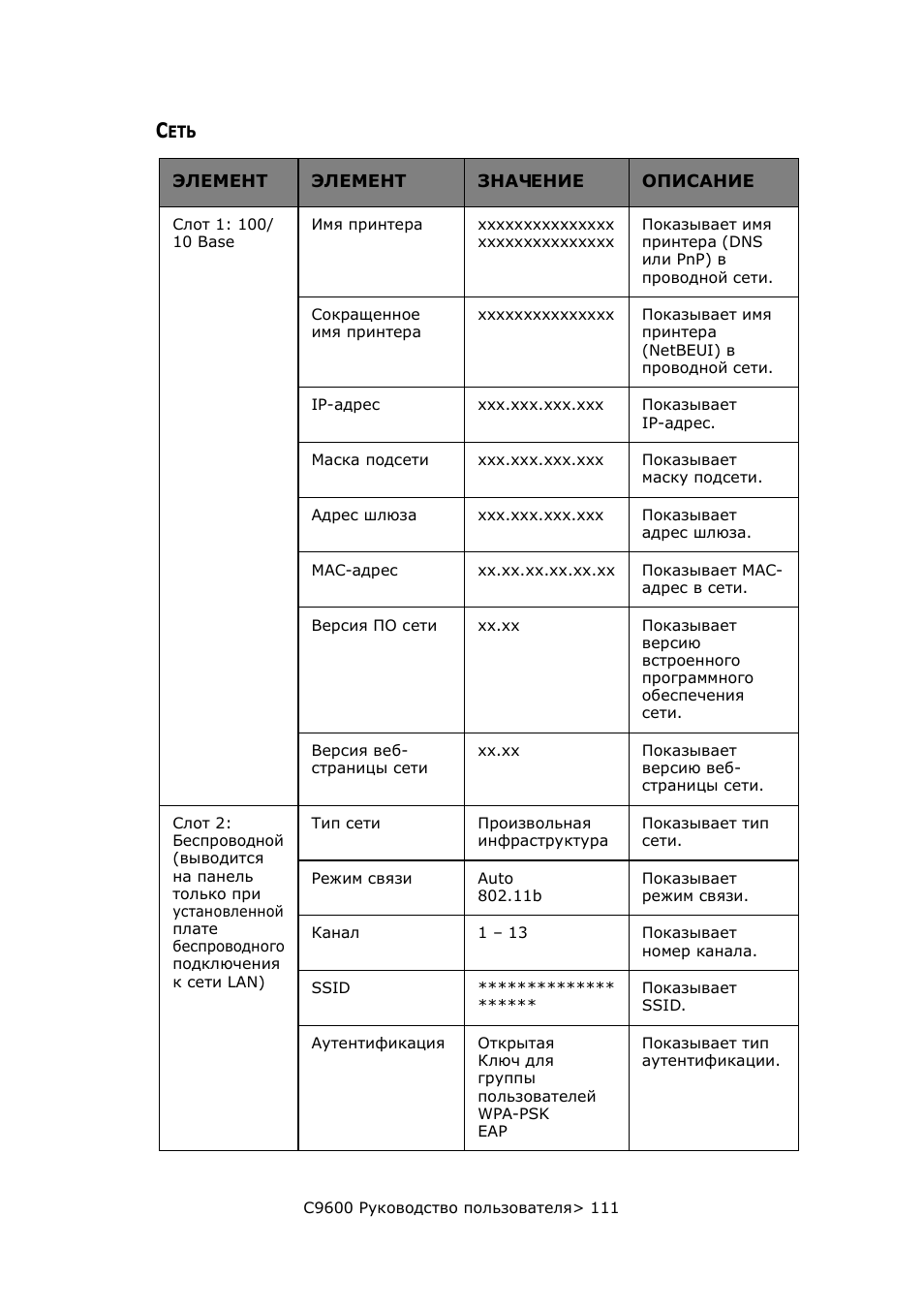

Сеть

C9600 Руководство пользователя> 111

С

ЕТЬ

ЭЛЕМЕНТ

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Слот 1: 100/

10 Base

Имя принтера

xxxxxxxxxxxxxxx

xxxxxxxxxxxxxxx

Показывает имя

принтера (DNS

или PnP) в

проводной сети.

Сокращенное

имя принтера

xxxxxxxxxxxxxxx

Показывает имя

принтера

(NetBEUI) в

проводной сети.

IP-адрес

xxx.xxx.xxx.xxx

Показывает

IP-адрес.

Маска подсети

xxx.xxx.xxx.xxx

Показывает

маску подсети.

Адрес шлюза xxx.xxx.xxx.xxx

Показывает

адрес шлюза.

MAC-адрес xx.xx.xx.xx.xx.xx

Показывает MAC-

адрес в сети.

Версия ПО сети xx.xx

Показывает

версию

встроенного

программного

обеспечения

сети.

Версия веб-

страницы сети

xx.xx

Показывает

версию веб-

страницы сети.

Слот 2:

Беспроводной

(выводится

на панель

только при

установленной

плате

беспроводного

подключения

к сети LAN)

Тип сети

Произвольная

инфраструктура

Показывает тип

сети.

Режим связи Auto

802.11b

Показывает

режим связи.

Канал

1 – 13

Показывает

номер канала.

SSID **************

******

Показывает

SSID.

Аутентификация

Открытая

Ключ для

группы

пользователей

WPA-PSK

EAP

Показывает тип

аутентификации.

C9600 Руководство пользователя> 112

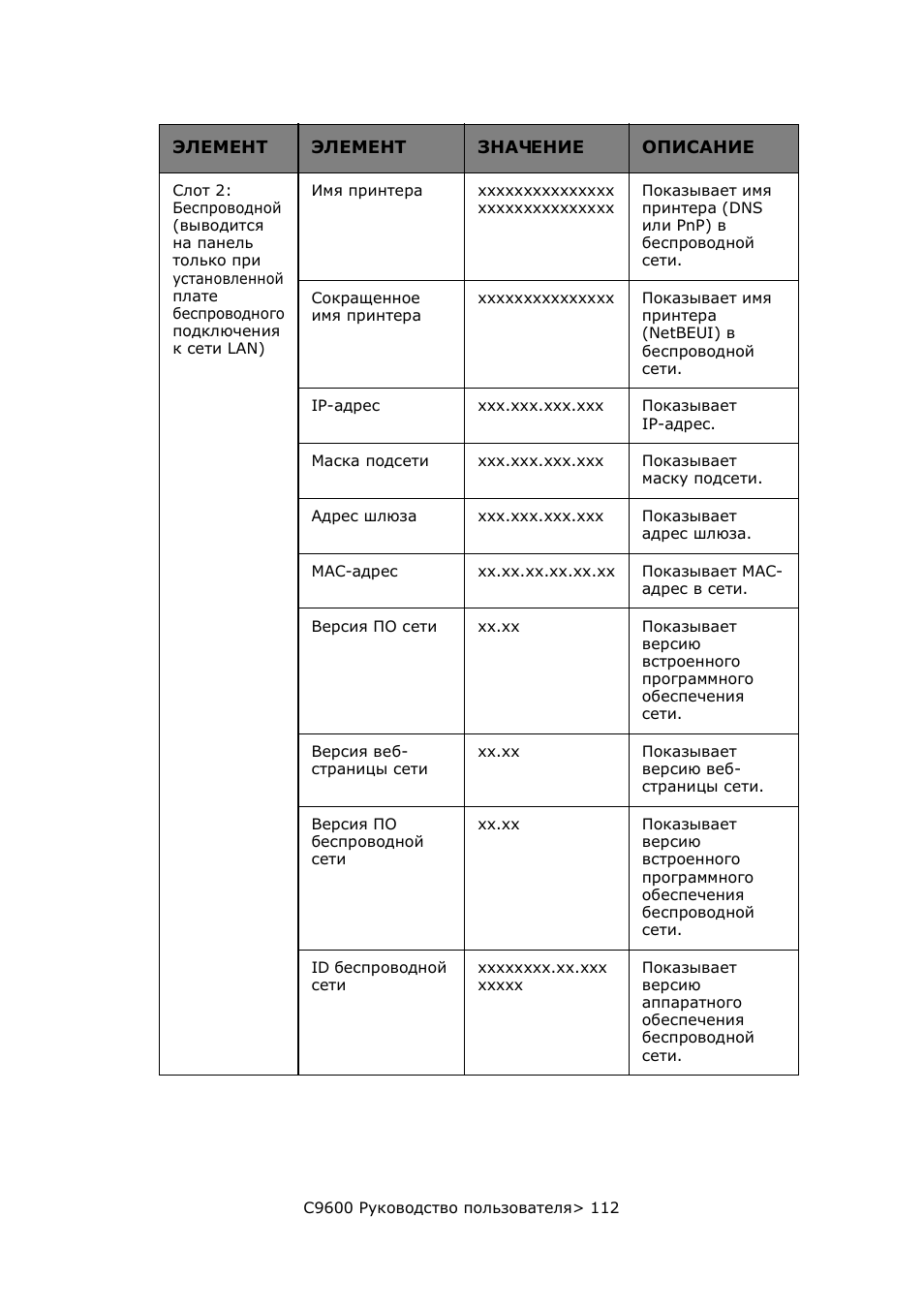

Слот 2:

Беспроводной

(выводится

на панель

только при

установленной

плате

беспроводного

подключения

к сети LAN)

Имя принтера

xxxxxxxxxxxxxxx

xxxxxxxxxxxxxxx

Показывает имя

принтера (DNS

или PnP) в

беспроводной

сети.

Сокращенное

имя принтера

xxxxxxxxxxxxxxx

Показывает имя

принтера

(NetBEUI) в

беспроводной

сети.

IP-адрес

xxx.xxx.xxx.xxx

Показывает

IP-адрес.

Маска подсети

xxx.xxx.xxx.xxx

Показывает

маску подсети.

Адрес шлюза xxx.xxx.xxx.xxx

Показывает

адрес шлюза.

MAC-адрес xx.xx.xx.xx.xx.xx

Показывает MAC-

адрес в сети.

Версия ПО сети xx.xx

Показывает

версию

встроенного

программного

обеспечения

сети.

Версия веб-

страницы сети

xx.xx

Показывает

версию веб-

страницы сети.

Версия ПО

беспроводной

сети

xx.xx

Показывает

версию

встроенного

программного

обеспечения

беспроводной

сети.

ID беспроводной

сети

xxxxxxxx.xx.xxx

xxxxx

Показывает

версию

аппаратного

обеспечения

беспроводной

сети.

ЭЛЕМЕНТ

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

C9600 Руководство пользователя> 113

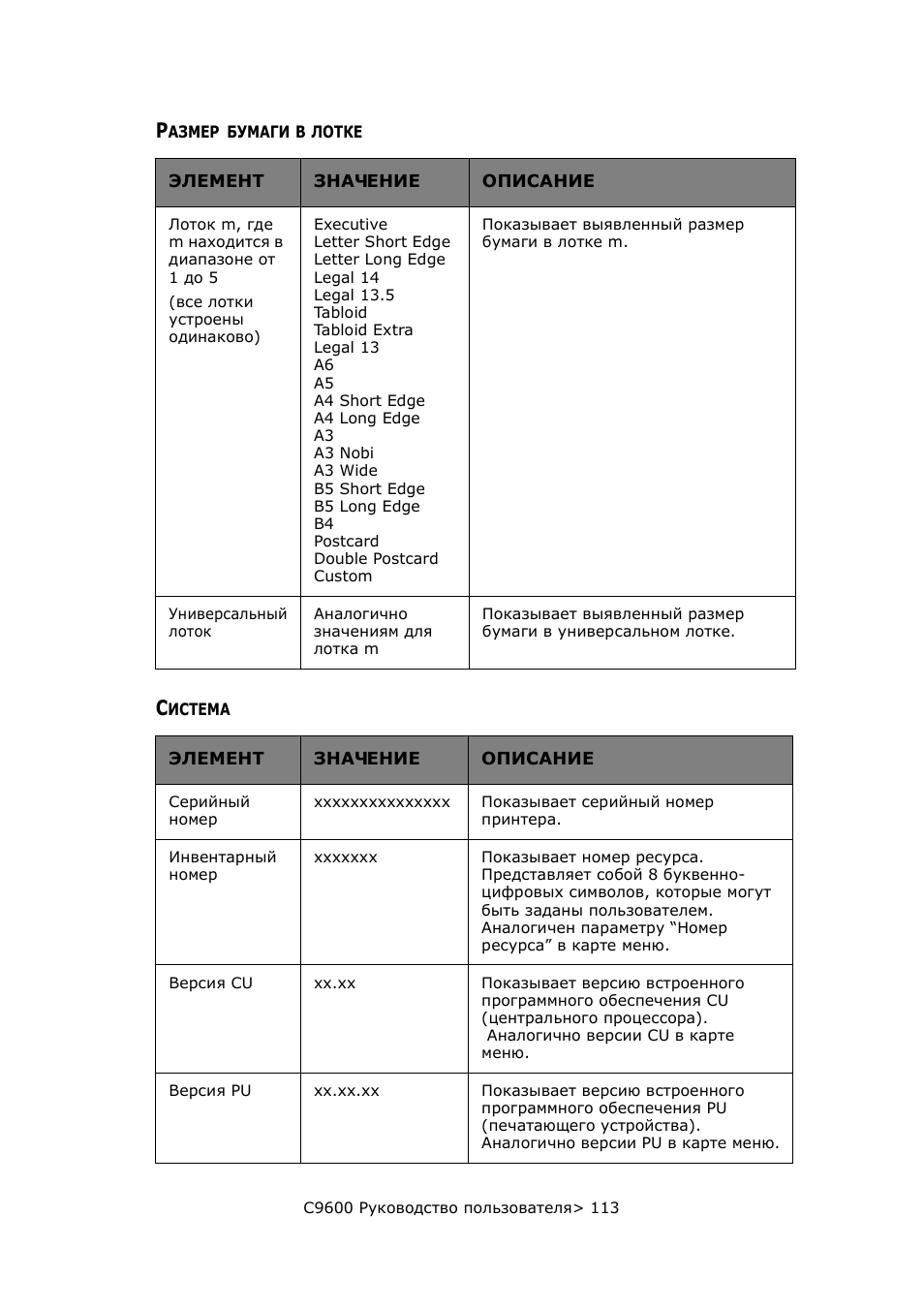

Р

АЗМЕР

БУМАГИ

В

ЛОТКЕ

С

ИСТЕМА

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Лоток m, где

m находится в

диапазоне от

1 до 5
(все лотки

устроены

одинаково)

Executive

Letter Short Edge

Letter Long Edge

Legal 14

Legal 13.5

Tabloid

Tabloid Extra

Legal 13

A6

A5

A4 Short Edge

A4 Long Edge

A3

A3 Nobi

A3 Wide

B5 Short Edge

B5 Long Edge

B4

Postcard

Double Postcard

Custom

Показывает выявленный размер

бумаги в лотке m.

Универсальный

лоток

Аналогично

значениям для

лотка m

Показывает выявленный размер

бумаги в универсальном лотке.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Серийный

номер

xxxxxxxxxxxxxxx

Показывает серийный номер

принтера.

Инвентарный

номер

xxxxxxx

Показывает номер ресурса.

Представляет собой 8 буквенно-

цифровых символов, которые могут

быть заданы пользователем.

Аналогичен параметру “Номер

ресурса” в карте меню.

Версия CU

xx.xx

Показывает версию встроенного

программного обеспечения CU

(центрального процессора).

Аналогично версии CU в карте

меню.

Версия PU

xx.xx.xx

Показывает версию встроенного

программного обеспечения PU

(печатающего устройства).

Аналогично версии PU в карте меню.

C9600 Руководство пользователя> 114

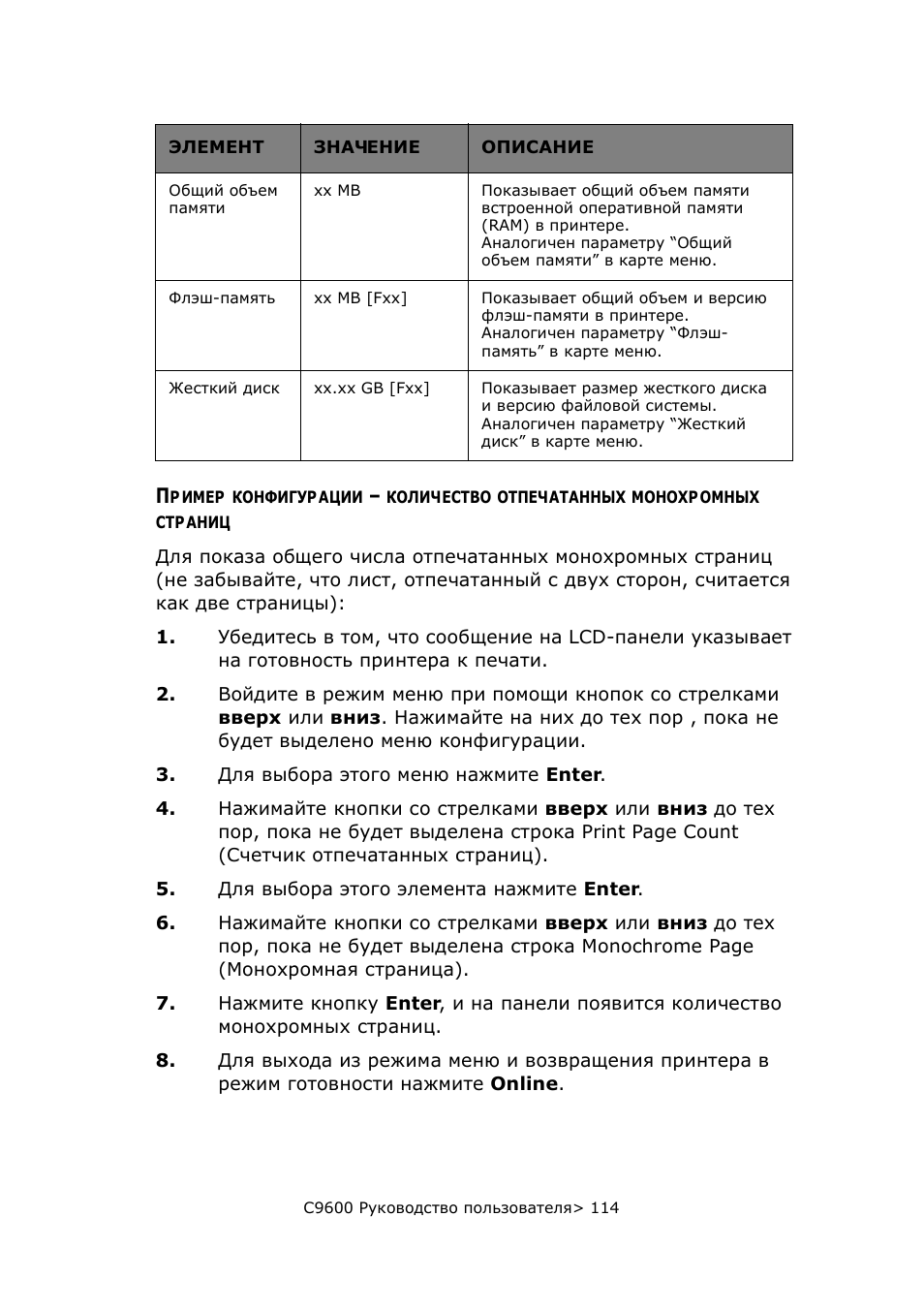

П

РИМЕР

КОНФИГУРАЦИИ

–

КОЛИЧЕСТВО

ОТПЕЧАТАННЫХ

МОНОХРОМНЫХ

СТРАНИЦ

Для показа общего числа отпечатанных монохромных страниц
(не забывайте, что лист, отпечатанный с двух сторон, считается
как две страницы):

1.

Убедитесь в том, что сообщение на LCD-панели указывает
на готовность принтера к печати.

2.

Войдите в режим меню при помощи кнопок со стрелками
вверх или вниз. Нажимайте на них до тех пор , пока не
будет выделено меню конфигурации.

3.

Для выбора этого меню нажмите Enter.

4.

Нажимайте кнопки со стрелками вверх или вниз до тех
пор, пока не будет выделена строка Print Page Count
(Счетчик отпечатанных страниц).

5.

Для выбора этого элемента нажмите Enter.

6.

Нажимайте кнопки со стрелками вверх или вниз до тех
пор, пока не будет выделена строка Monochrome Page
(Монохромная страница).

7.

Нажмите кнопку Enter, и на панели появится количество
монохромных страниц.

8.

Для выхода из режима меню и возвращения принтера в
режим готовности нажмите Online.

Общий объем

памяти

xx MB

Показывает общий объем памяти

встроенной оперативной памяти

(RAM) в принтере.

Аналогичен параметру “Общий

объем памяти” в карте меню.

Флэш-память

xx MB [Fxx]

Показывает общий объем и версию

флэш-памяти в принтере.

Аналогичен параметру “Флэш-

память” в карте меню.

Жесткий диск

xx.xx GB [Fxx]

Показывает размер жесткого диска

и версию файловой системы.

Аналогичен параметру “Жесткий

диск” в карте меню.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

C9600 Руководство пользователя> 115

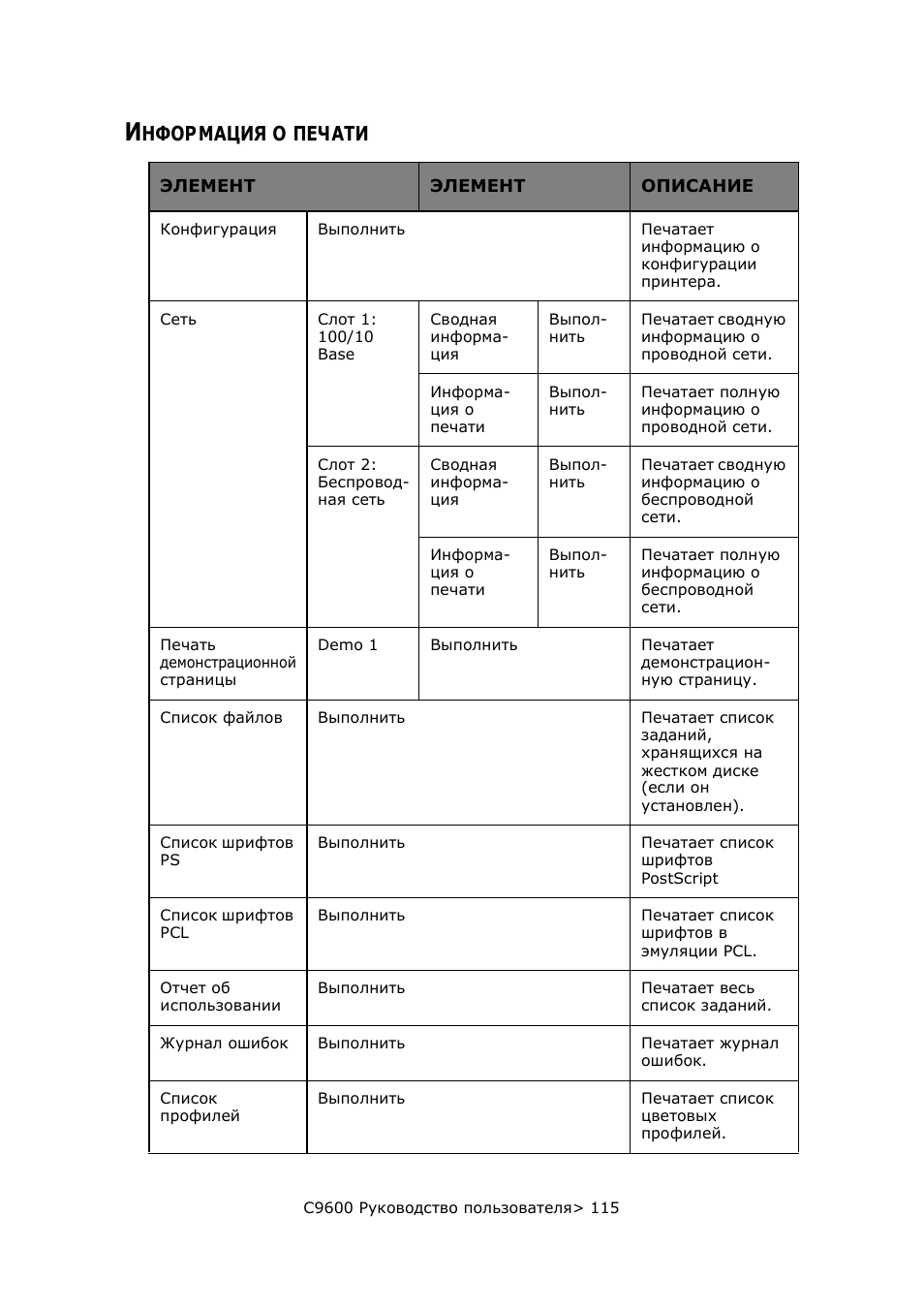

И

НФОРМАЦИЯ

О

ПЕЧАТИ

ЭЛЕМЕНТ

ЭЛЕМЕНТ

ОПИСАНИЕ

Конфигурация

Выполнить

Печатает

информацию о

конфигурации

принтера.

Сеть

Слот 1:

100/10

Base

Сводная

информа-

ция

Выпол-

нить

Печатает сводную

информацию о

проводной сети.

Информа-

ция о

печати

Выпол-

нить

Печатает полную

информацию о

проводной сети.

Слот 2:

Беспровод-

ная сеть

Сводная

информа-

ция

Выпол-

нить

Печатает сводную

информацию о

беспроводной

сети.

Информа-

ция о

печати

Выпол-

нить

Печатает полную

информацию о

беспроводной

сети.

Печать

демонстрационной

страницы

Demo 1

Выполнить

Печатает

демонстрацион-

ную страницу.

Список файлов

Выполнить

Печатает список

заданий,

хранящихся на

жестком диске

(если он

установлен).

Список шрифтов

PS

Выполнить

Печатает список

шрифтов

PostScript

Список шрифтов

PCL

Выполнить

Печатает список

шрифтов в

эмуляции PCL.

Отчет об

использовании

Выполнить

Печатает весь

список заданий.

Журнал ошибок

Выполнить

Печатает журнал

ошибок.

Список

профилей

Выполнить

Печатает список

цветовых

профилей.

C9600 Руководство пользователя> 116

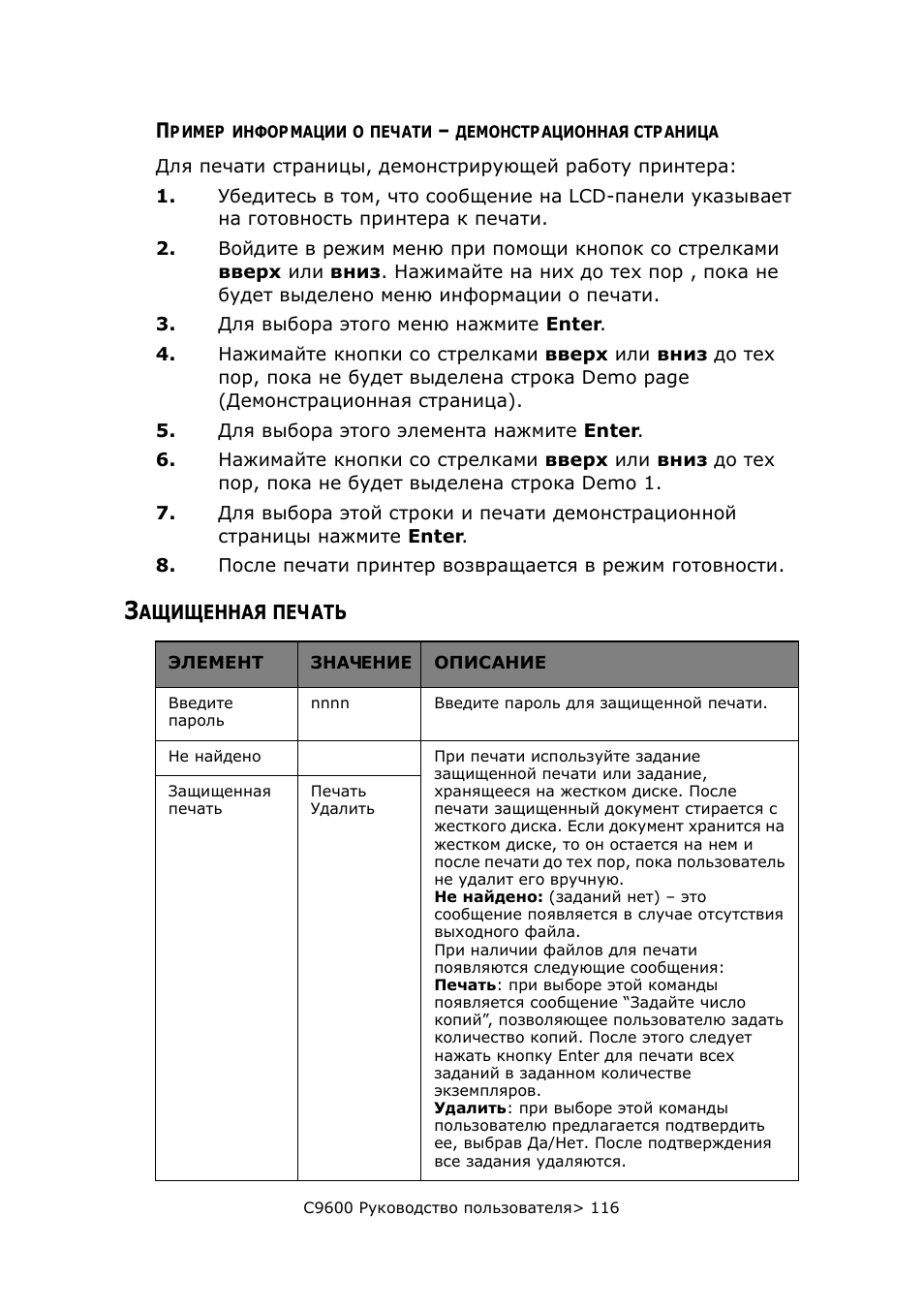

П

РИМЕР

ИНФОРМАЦИИ

О

ПЕЧАТИ

–

ДЕМОНСТРАЦИОННАЯ

СТРАНИЦА

Для печати страницы, демонстрирующей работу принтера:
1.

Убедитесь в том, что сообщение на LCD-панели указывает
на готовность принтера к печати.

2.

Войдите в режим меню при помощи кнопок со стрелками
вверх или вниз. Нажимайте на них до тех пор , пока не
будет выделено меню информации о печати.

3.

Для выбора этого меню нажмите Enter.

4.

Нажимайте кнопки со стрелками вверх или вниз до тех
пор, пока не будет выделена строка Demo page
(Демонстрационная страница).

5.

Для выбора этого элемента нажмите Enter.

6.

Нажимайте кнопки со стрелками вверх или вниз до тех
пор, пока не будет выделена строка Demo 1.

7.

Для выбора этой строки и печати демонстрационной
страницы нажмите Enter.

8.

После печати принтер возвращается в режим готовности.

З

АЩИЩЕННАЯ

ПЕЧАТЬ

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Введите

пароль

nnnn

Введите пароль для защищенной печати.

Не найдено

При печати используйте задание

защищенной печати или задание,

хранящееся на жестком диске. После

печати защищенный документ стирается с

жесткого диска. Если документ хранится на

жестком диске, то он остается на нем и

после печати до тех пор, пока пользователь

не удалит его вручную.

Не найдено: (заданий нет) – это

сообщение появляется в случае отсутствия

выходного файла.

При наличии файлов для печати

появляются следующие сообщения:

Печать: при выборе этой команды

появляется сообщение “Задайте число

копий”, позволяющее пользователю задать

количество копий. После этого следует

нажать кнопку Enter для печати всех

заданий в заданном количестве

экземпляров.

Удалить: при выборе этой команды

пользователю предлагается подтвердить

ее, выбрав Да/Нет. После подтверждения

все задания удаляются.

Защищенная

печать

Печать

Удалить

C9600 Руководство пользователя> 117

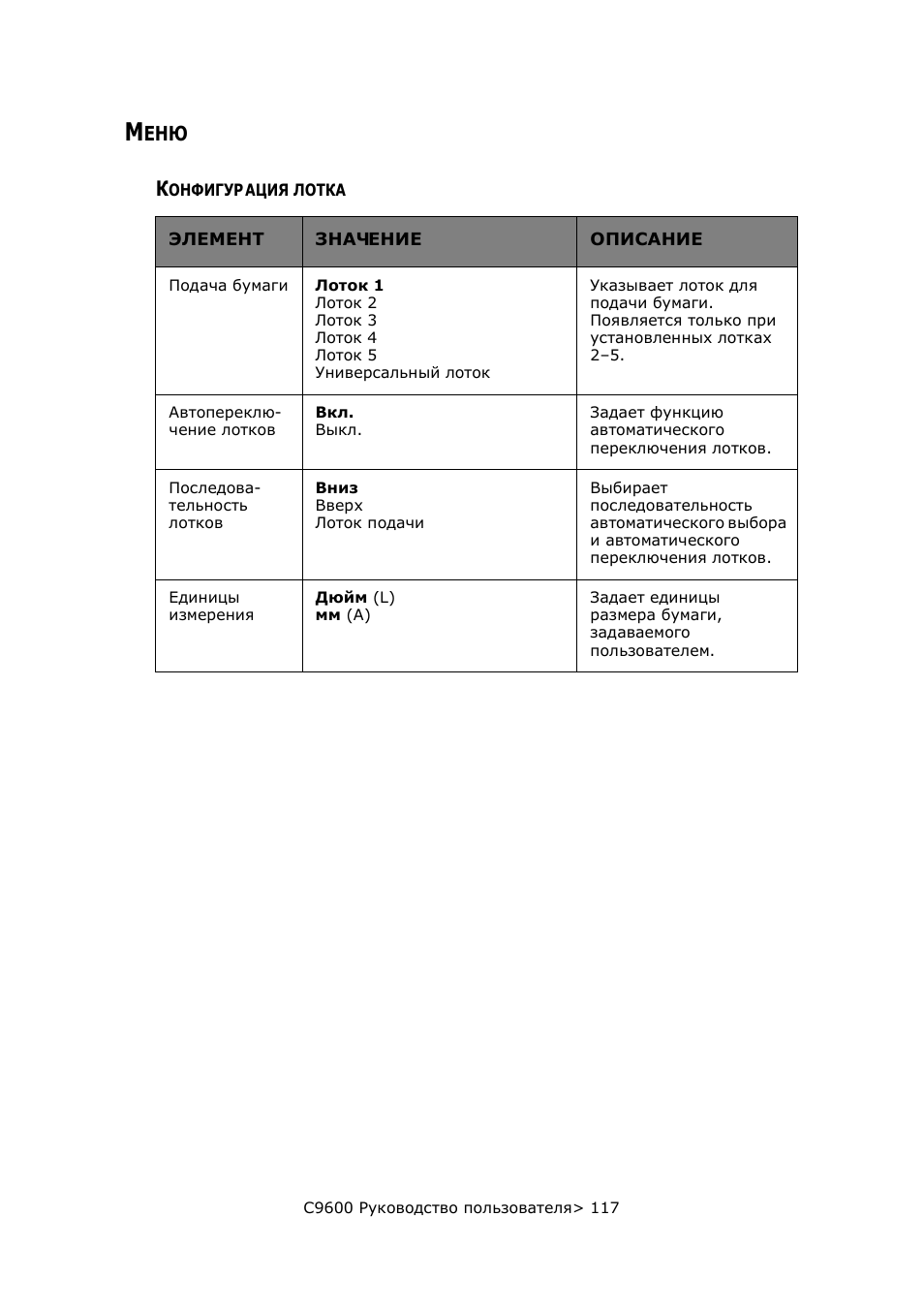

М

ЕНЮ

К

ОНФИГУРАЦИЯ

ЛОТКА

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Подача бумаги

Лоток 1

Лоток 2

Лоток 3

Лоток 4

Лоток 5

Универсальный лоток

Указывает лоток для

подачи бумаги.

Появляется только при

установленных лотках

2–5.

Автопереклю-

чение лотков

Вкл.

Выкл.

Задает функцию

автоматического

переключения лотков.

Последова-

тельность

лотков

Вниз

Вверх

Лоток подачи

Выбирает

последовательность

автоматического выбора

и автоматического

переключения лотков.

Единицы

измерения

Дюйм (L)

мм (A)

Задает единицы

размера бумаги,

задаваемого

пользователем.

C9600 Руководство пользователя> 118

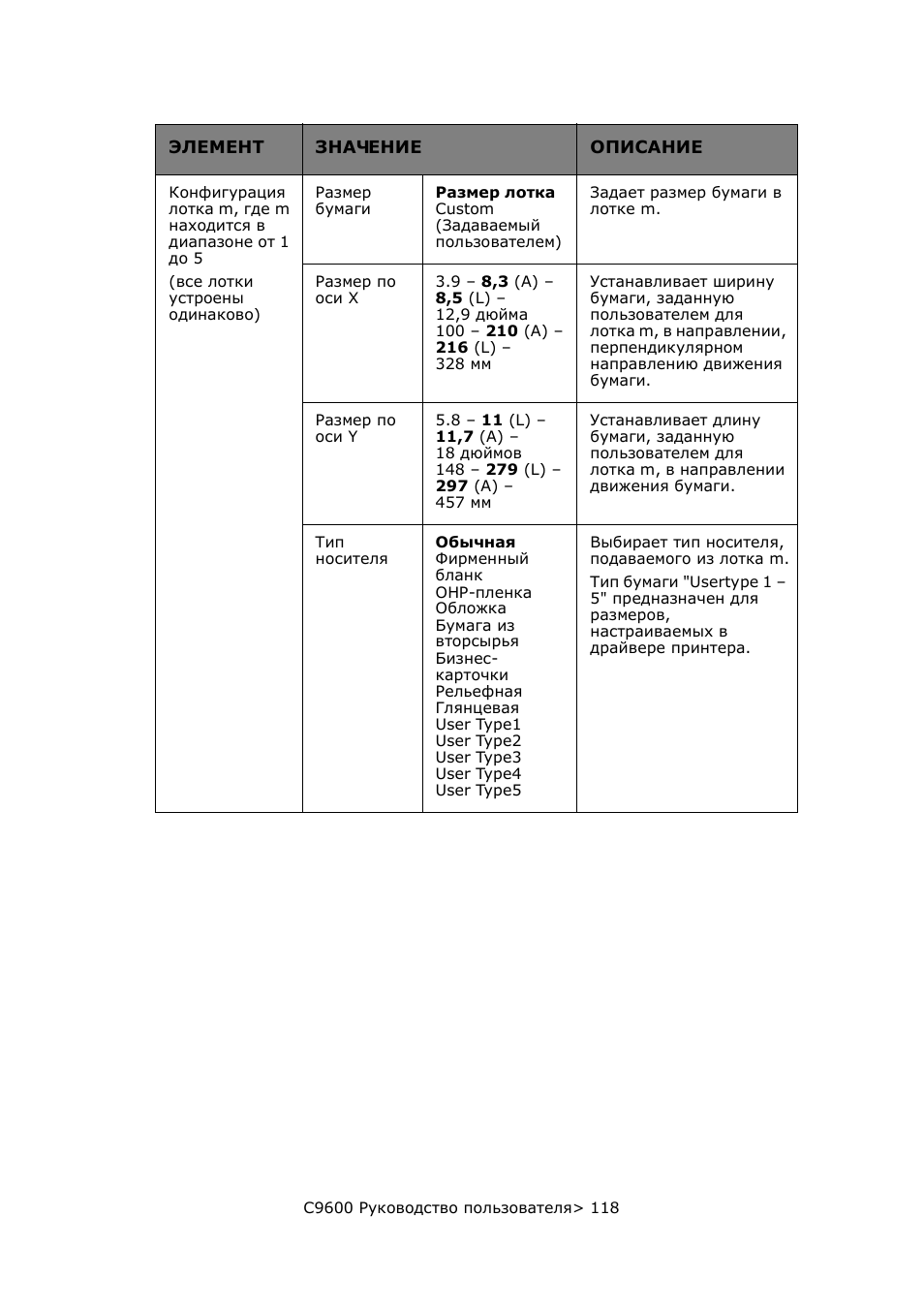

Конфигурация

лотка m, где m

находится в

диапазоне от 1

до 5
(все лотки

устроены

одинаково)

Размер

бумаги

Размер лотка

Custom

(Задаваемый

пользователем)

Задает размер бумаги в

лотке m.

Размер по

оси Х

3.9 – 8,3 (A) –

8,5 (L) –

12,9 дюйма

100 – 210 (A) –

216 (L) –

328 мм

Устанавливает ширину

бумаги, заданную

пользователем для

лотка m, в направлении,

перпендикулярном

направлению движения

бумаги.

Размер по

оси Y

5.8 – 11 (L) –

11,7 (A) –

18 дюймов

148 – 279 (L) –

297 (A) –

457 мм

Устанавливает длину

бумаги, заданную

пользователем для

лотка m, в направлении

движения бумаги.

Тип

носителя

Обычная

Фирменный

бланк

ОНР-пленка

Обложка

Бумага из

вторсырья

Бизнес-

карточки

Рельефная

Глянцевая

User Type1

User Type2

User Type3

User Type4

User Type5

Выбирает тип носителя,

подаваемого из лотка m.
Тип бумаги "Usertype 1 –

5" предназначен для

размеров,

настраиваемых в

драйвере принтера.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

C9600 Руководство пользователя> 119

Конфигурация

лотка m, где m

находится в

диапазоне от 1

до 5
(все лотки

устроены

одинаково)

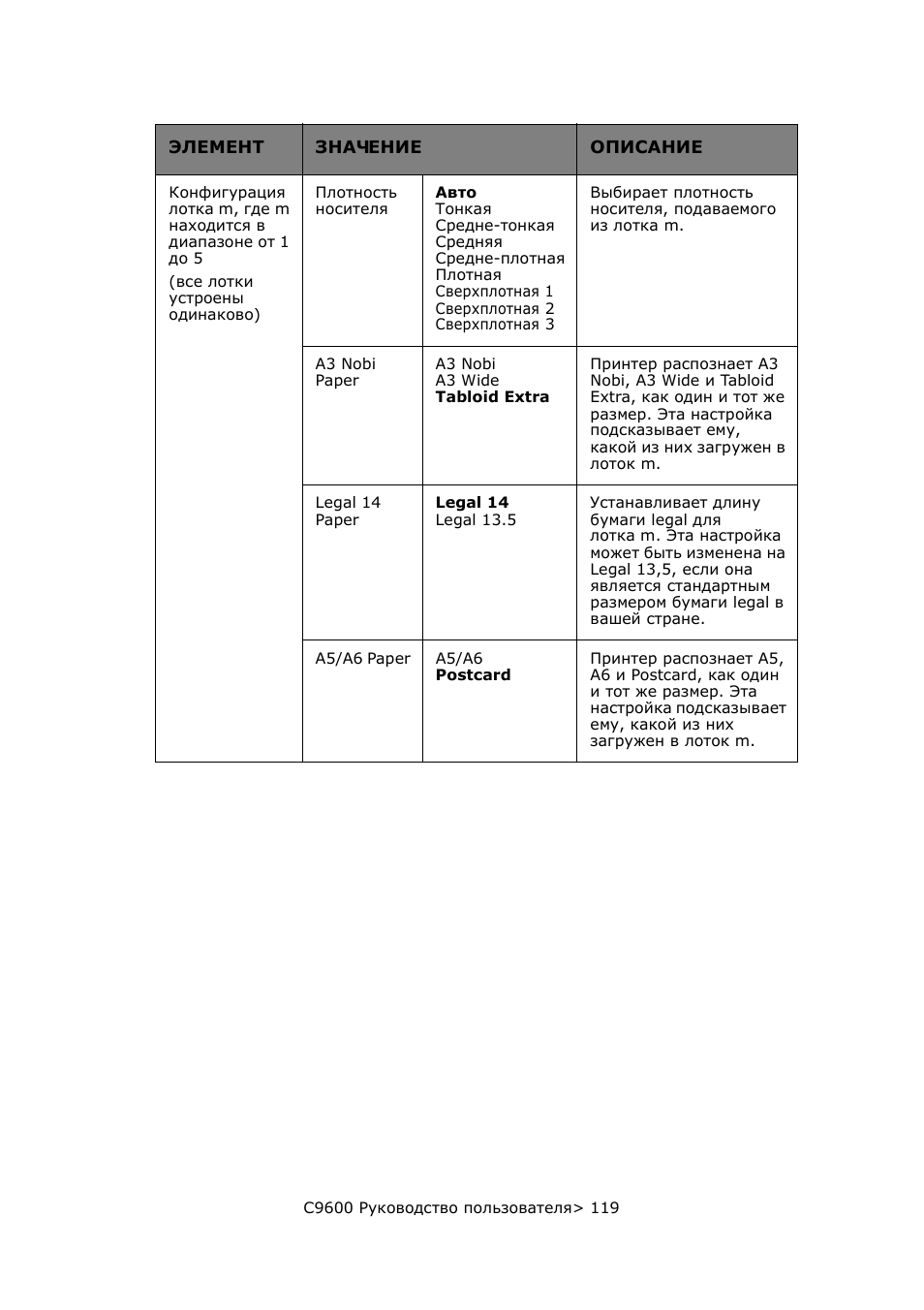

Плотность

носителя

Авто

Тонкая

Средне-тонкая

Средняя

Средне-плотная

Плотная

Сверхплотная 1

Сверхплотная 2

Сверхплотная 3

Выбирает плотность

носителя, подаваемого

из лотка m.

A3 Nobi

Paper

A3 Nobi

A3 Wide

Tabloid Extra

Принтер распознает A3

Nobi, A3 Wide и Tabloid

Extra, как один и тот же

размер. Эта настройка

подсказывает ему,

какой из них загружен в

лоток m.

Legal 14

Paper

Legal 14

Legal 13.5

Устанавливает длину

бумаги legal для

лотка m. Эта настройка

может быть изменена на

Legal 13,5, если она

является стандартным

размером бумаги legal в

вашей стране.

A5/A6 Paper

A5/A6

Postcard

Принтер распознает A5,

A6 и Postcard, как один

и тот же размер. Эта

настройка подсказывает

ему, какой из них

загружен в лоток m.

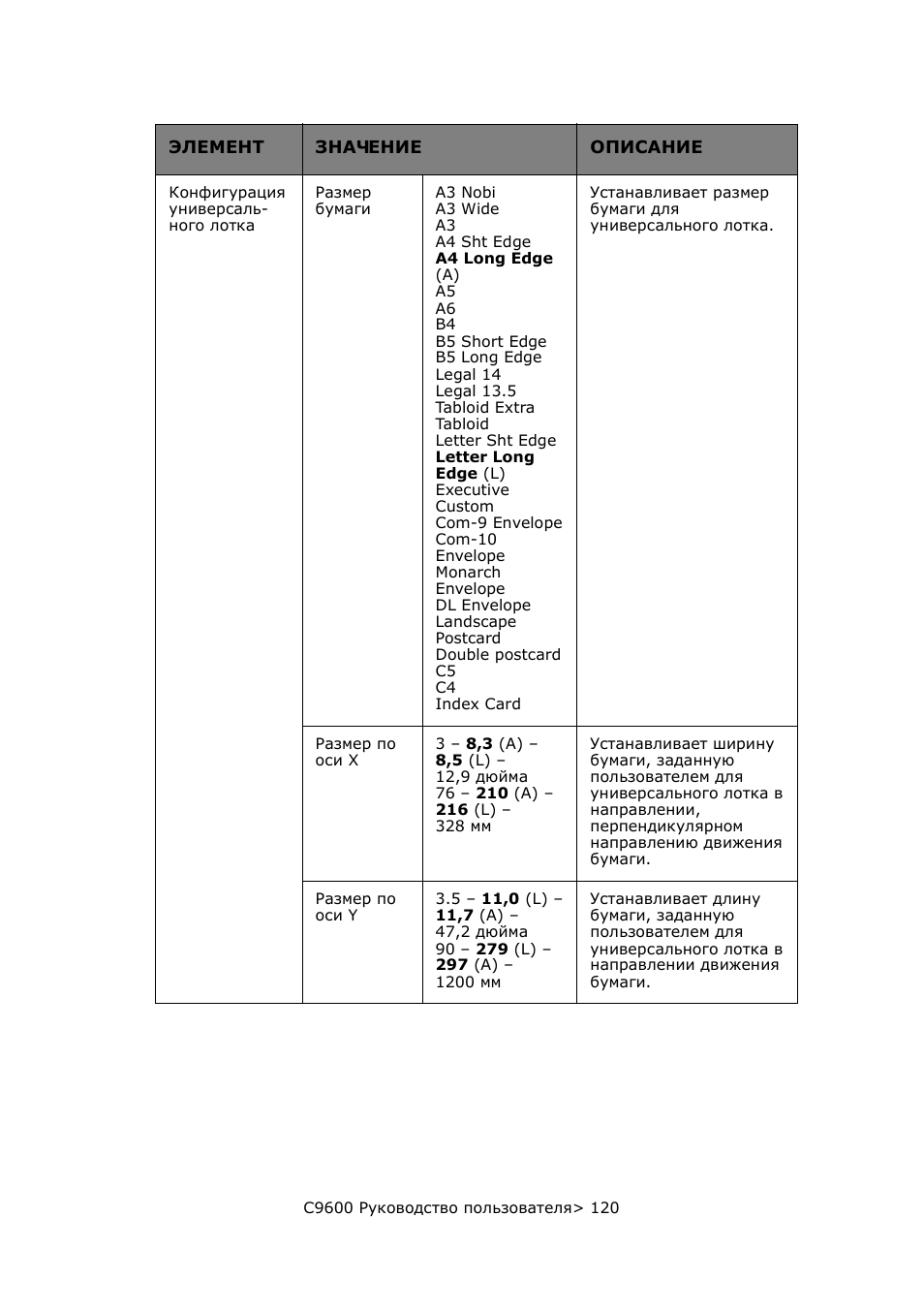

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

C9600 Руководство пользователя> 120

Конфигурация

универсаль-

ного лотка

Размер

бумаги

A3 Nobi

A3 Wide

A3

A4 Sht Edge

A4 Long Edge

(A)

A5

A6

B4

B5 Short Edge

B5 Long Edge

Legal 14

Legal 13.5

Tabloid Extra

Tabloid

Letter Sht Edge

Letter Long

Edge (L)

Executive

Custom

Com-9 Envelope

Com-10

Envelope

Monarch

Envelope

DL Envelope

Landscape

Postcard

Double postcard

C5

C4

Index Card

Устанавливает размер

бумаги для

универсального лотка.

Размер по

оси Х

3 – 8,3 (A) –

8,5 (L) –

12,9 дюйма

76 – 210 (A) –

216 (L) –

328 мм

Устанавливает ширину

бумаги, заданную

пользователем для

универсального лотка в

направлении,

перпендикулярном

направлению движения

бумаги.

Размер по

оси Y

3.5 – 11,0 (L) –

11,7 (A) –

47,2 дюйма

90 – 279 (L) –

297 (A) –

1200 мм

Устанавливает длину

бумаги, заданную

пользователем для

универсального лотка в

направлении движения

бумаги.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ
