Сеть, Размер бумаги в лотке, Сеть размер бумаги в лотке

Приложение B. Система меню > 71

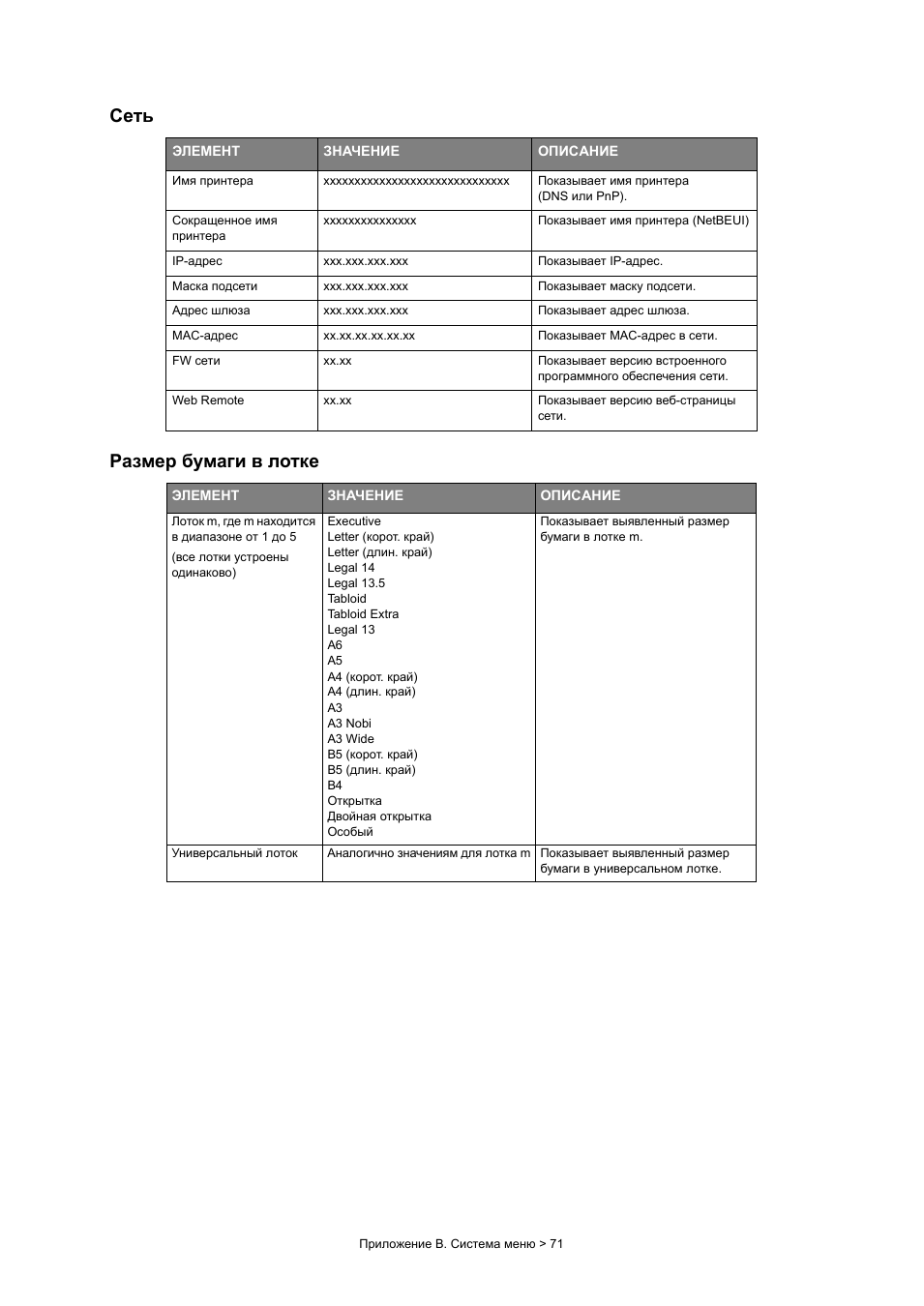

Сеть

Размер бумаги в лотке

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Имя принтера

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Показывает имя принтера
(DNS или PnP).

Сокращенное имя
принтера

xxxxxxxxxxxxxxx

Показывает имя принтера (NetBEUI)

IP-адрес

xxx.xxx.xxx.xxx

Показывает IP-адрес.

Маска подсети

xxx.xxx.xxx.xxx

Показывает маску подсети.

Адрес шлюза

xxx.xxx.xxx.xxx

Показывает адрес шлюза.

MAC-адрес

xx.xx.xx.xx.xx.xx

Показывает MAC-адрес в сети.

FW сети

xx.xx

Показывает версию встроенного
программного обеспечения сети.

Web Remote

xx.xx

Показывает версию веб-страницы
сети.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Лоток m, где m находится
в диапазоне от 1 до 5
(все лотки устроены
одинаково)

Executive
Letter (корот. край)
Letter (длин. край)
Legal 14
Legal 13.5
Tabloid
Tabloid Extra
Legal 13
A6
A5
A4 (корот. край)
A4 (длин. край)
A3
A3 Nobi
A3 Wide
B5 (корот. край)
B5 (длин. край)
B4
Открытка
Двойная открытка
Особый

Показывает выявленный размер
бумаги в лотке m.

Универсальный лоток

Аналогично значениям для лотка m Показывает выявленный размер

бумаги в универсальном лотке.

Приложение B. Система меню > 72

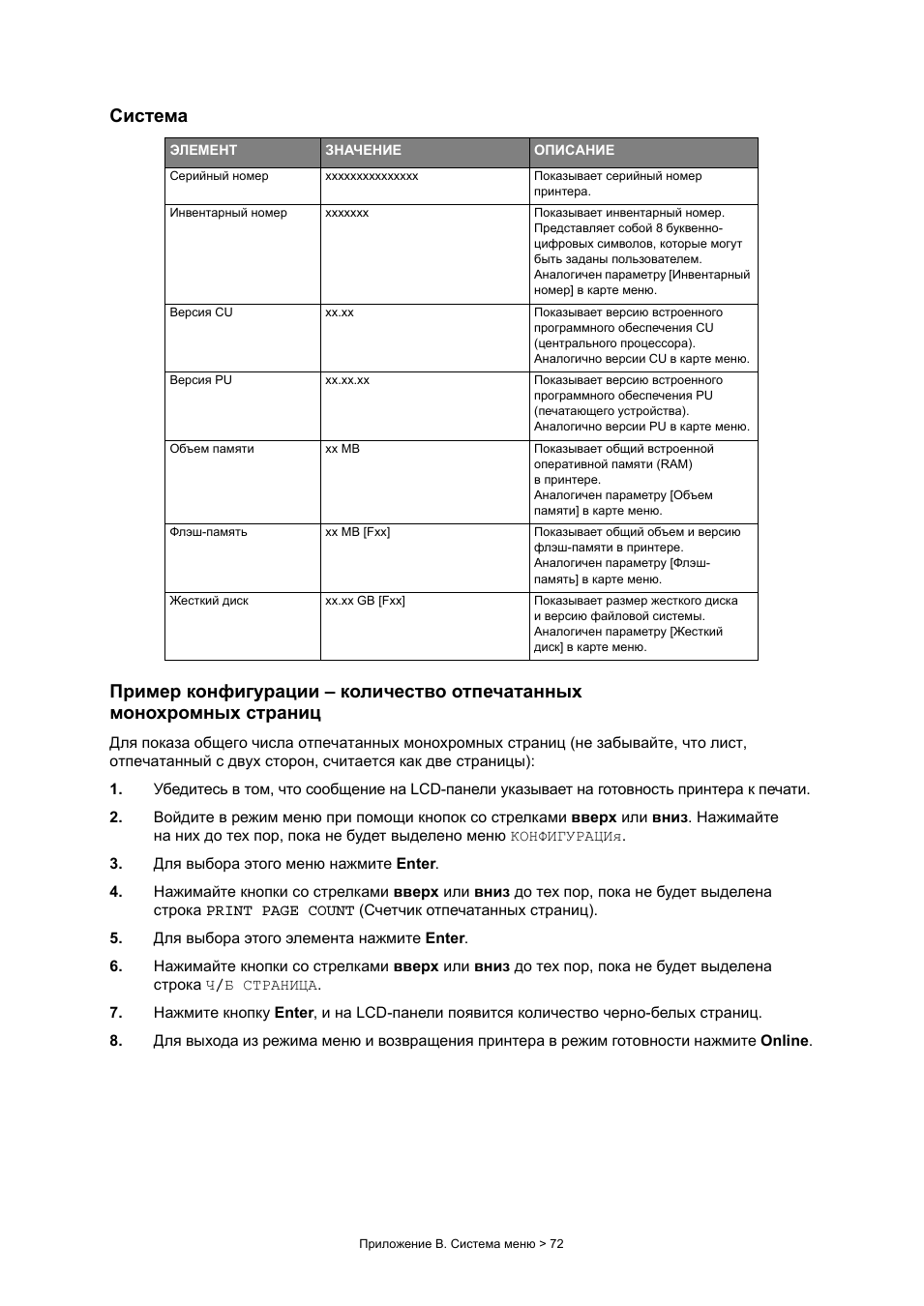

Система

Пример конфигурации – количество отпечатанных
монохромных страниц

Для показа общего числа отпечатанных монохромных страниц (не забывайте, что лист,
отпечатанный с двух сторон, считается как две страницы):

1.

Убедитесь в том, что сообщение на LCD-панели указывает на готовность принтера к печати.

2.

Войдите в режим меню при помощи кнопок со стрелками вверх или вниз. Нажимайте
на них до тех пор, пока не будет выделено меню КОНФИГУРАЦИя.

3.

Для выбора этого меню нажмите Enter.

4.

Нажимайте кнопки со стрелками вверх или вниз до тех пор, пока не будет выделена
строка PRINT PAGE COUNT (Счетчик отпечатанных страниц).

5.

Для выбора этого элемента нажмите Enter.

6.

Нажимайте кнопки со стрелками вверх или вниз до тех пор, пока не будет выделена
строка Ч/Б СТРАНИЦА.

7.

Нажмите кнопку Enter, и на LCD-панели появится количество черно-белых страниц.

8.

Для выхода из режима меню и возвращения принтера в режим готовности нажмите Online.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Серийный номер

xxxxxxxxxxxxxxx

Показывает серийный номер
принтера.

Инвентарный номер

xxxxxxx

Показывает инвентарный номер.
Представляет собой 8 буквенно-
цифровых символов, которые могут
быть заданы пользователем.
Аналогичен параметру [Инвентарный
номер] в карте меню.

Версия CU

xx.xx

Показывает версию встроенного
программного обеспечения CU
(центрального процессора).
Аналогично версии CU в карте меню.

Версия PU

xx.xx.xx

Показывает версию встроенного
программного обеспечения PU
(печатающего устройства).
Аналогично версии PU в карте меню.

Объем памяти

xx MB

Показывает общий встроенной
оперативной памяти (RAM)
в принтере.
Аналогичен параметру [Объем
памяти] в карте меню.

Флэш-память

xx MB [Fxx]

Показывает общий объем и версию
флэш-памяти в принтере.
Аналогичен параметру [Флэш-
память] в карте меню.

Жесткий диск

xx.xx GB [Fxx]

Показывает размер жесткого диска
и версию файловой системы.
Аналогичен параметру [Жесткий
диск] в карте меню.

Приложение B. Система меню > 73

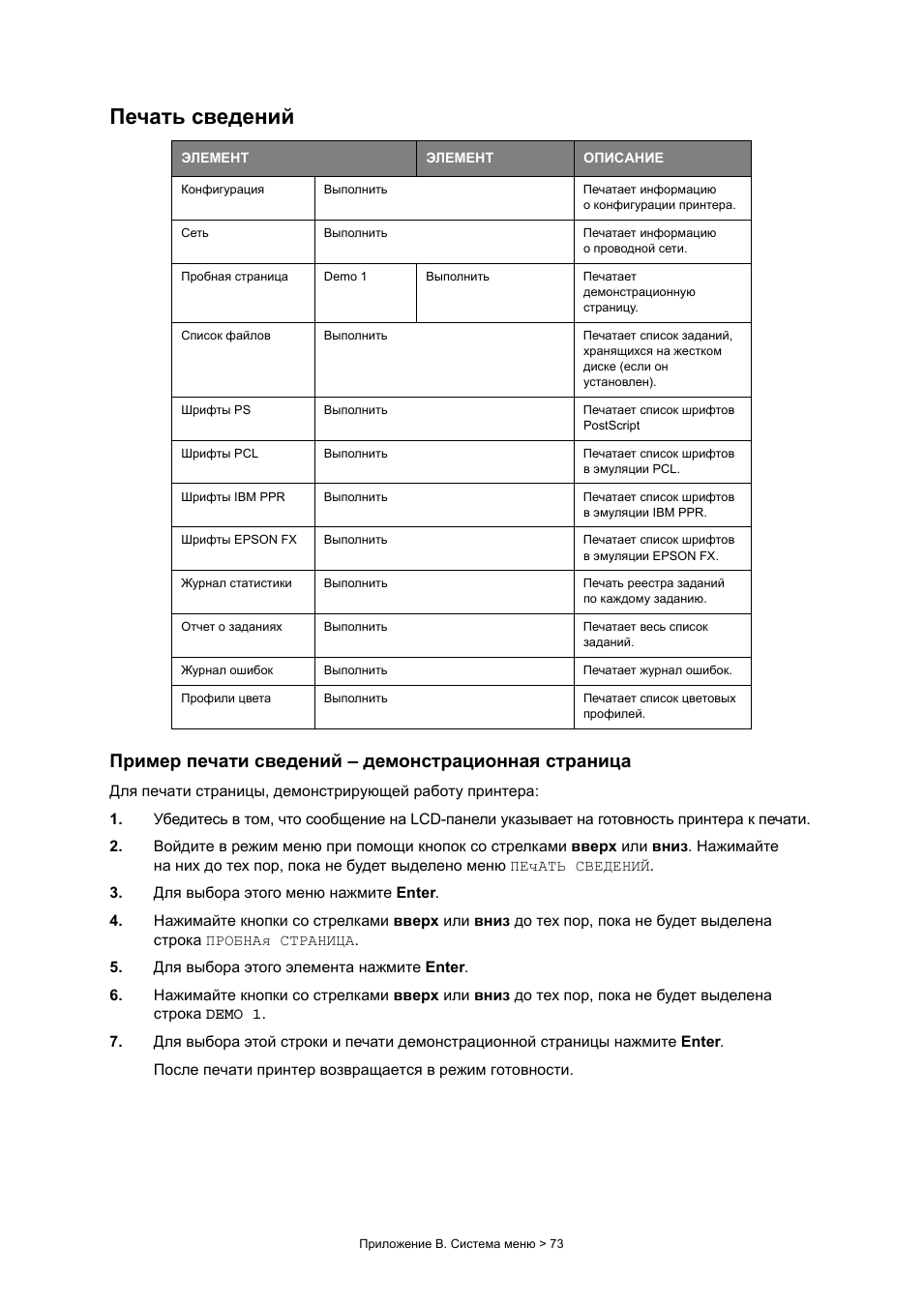

Печать сведений

Пример печати сведений – демонстрационная страница

Для печати страницы, демонстрирующей работу принтера:

1.

Убедитесь в том, что сообщение на LCD-панели указывает на готовность принтера к печати.

2.

Войдите в режим меню при помощи кнопок со стрелками вверх или вниз. Нажимайте
на них до тех пор, пока не будет выделено меню ПЕчАТЬ СВЕДЕНИЙ.

3.

Для выбора этого меню нажмите Enter.

4.

Нажимайте кнопки со стрелками вверх или вниз до тех пор, пока не будет выделена
строка ПРОБНАя СТРАНИЦА.

5.

Для выбора этого элемента нажмите Enter.

6.

Нажимайте кнопки со стрелками вверх или вниз до тех пор, пока не будет выделена
строка DEMO 1.

7.

Для выбора этой строки и печати демонстрационной страницы нажмите Enter.

После печати принтер возвращается в режим готовности.

ЭЛЕМЕНТ

ЭЛЕМЕНТ

ОПИСАНИЕ

Конфигурация

Выполнить

Печатает информацию
о конфигурации принтера.

Сеть

Выполнить

Печатает информацию
о проводной сети.

Пробная страница

Demo 1

Выполнить

Печатает
демонстрационную
страницу.

Список файлов

Выполнить

Печатает список заданий,
хранящихся на жестком
диске (если он
установлен).

Шрифты PS

Выполнить

Печатает список шрифтов
PostScript

Шрифты PCL

Выполнить

Печатает список шрифтов
в эмуляции PCL.

Шрифты IBM PPR

Выполнить

Печатает список шрифтов
в эмуляции IBM PPR.

Шрифты EPSON FX

Выполнить

Печатает список шрифтов
в эмуляции EPSON FX.

Журнал статистики

Выполнить

Печать реестра заданий
по каждому заданию.

Отчет о заданиях

Выполнить

Печатает весь список
заданий.

Журнал ошибок

Выполнить

Печатает журнал ошибок.

Профили цвета

Выполнить

Печатает список цветовых
профилей.

Приложение B. Система меню > 74

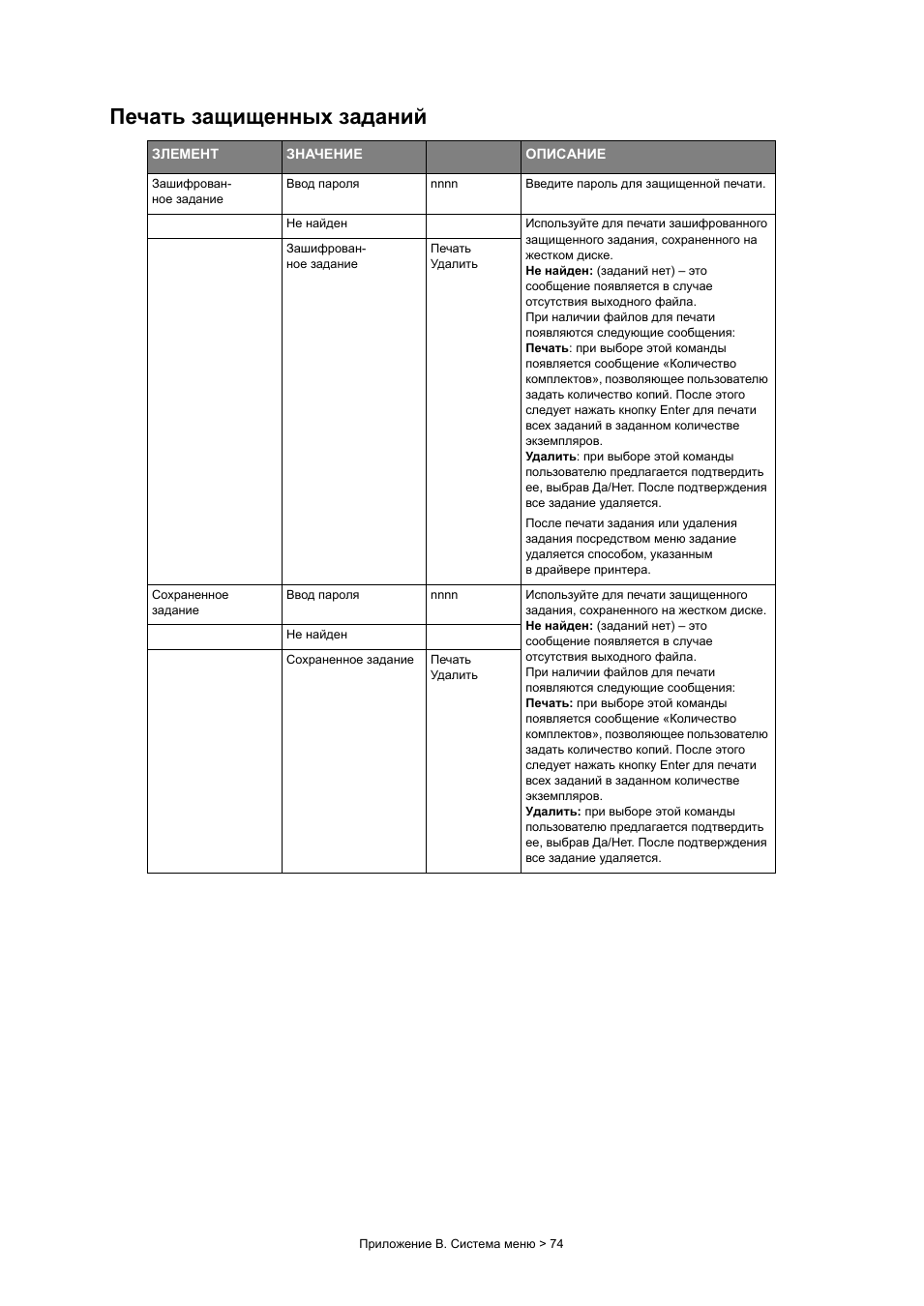

Печать защищенных заданий

ЗЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Зашифрован-
ное задание

Ввод пароля

nnnn

Введите пароль для защищенной печати.

Не найден

Используйте для печати зашифрованного
защищенного задания, сохраненного на
жестком диске.
Не найден: (заданий нет) – это
сообщение появляется в случае
отсутствия выходного файла.
При наличии файлов для печати
появляются следующие сообщения:
Печать: при выборе этой команды
появляется сообщение «Количество
комплектов», позволяющее пользователю
задать количество копий. После этого
следует нажать кнопку Enter для печати
всех заданий в заданном количестве
экземпляров.
Удалить: при выборе этой команды
пользователю предлагается подтвердить
ее, выбрав Да/Нет. После подтверждения
все задание удаляется.
После печати задания или удаления
задания посредством меню задание
удаляется способом, указанным
в драйвере принтера.

Зашифрован-
ное задание

Печать
Удалить

Сохраненное
задание

Ввод пароля

nnnn

Используйте для печати защищенного
задания, сохраненного на жестком диске.
Не найден: (заданий нет) – это
сообщение появляется в случае
отсутствия выходного файла.
При наличии файлов для печати
появляются следующие сообщения:
Печать: при выборе этой команды
появляется сообщение «Количество
комплектов», позволяющее пользователю
задать количество копий. После этого
следует нажать кнопку Enter для печати
всех заданий в заданном количестве
экземпляров.
Удалить: при выборе этой команды
пользователю предлагается подтвердить
ее, выбрав Да/Нет. После подтверждения
все задание удаляется.

Не найден

Сохраненное задание

Печать
Удалить

Приложение B. Система меню > 75

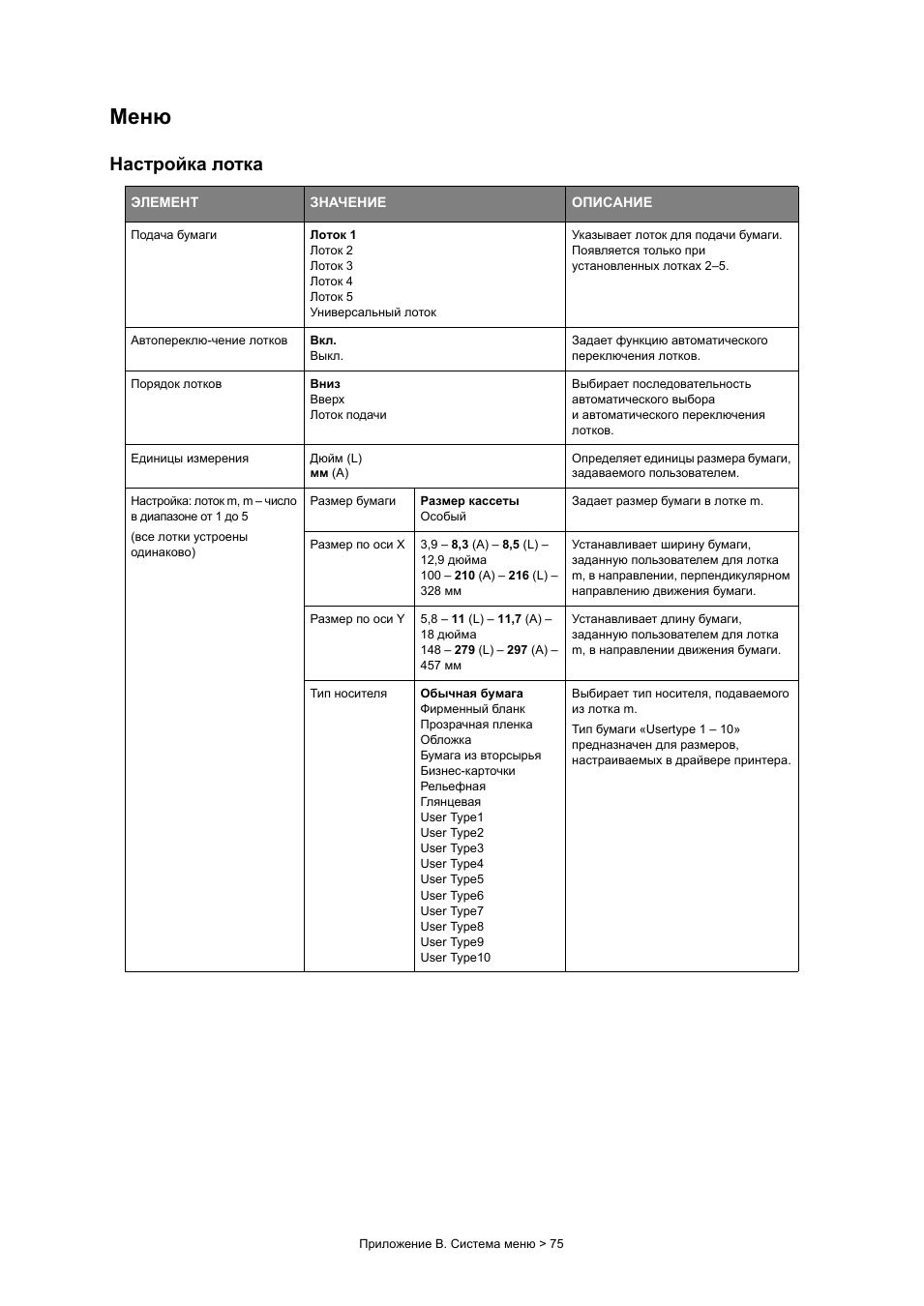

Меню

Настройка лотка

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Подача бумаги

Лоток 1
Лоток 2
Лоток 3
Лоток 4
Лоток 5
Универсальный лоток

Указывает лоток для подачи бумаги.
Появляется только при
установленных лотках 2–5.

Автопереклю-чение лотков

Вкл.
Выкл.

Задает функцию автоматического
переключения лотков.

Порядок лотков

Вниз
Вверх
Лоток подачи

Выбирает последовательность
автоматического выбора
и автоматического переключения
лотков.

Единицы измерения

Дюйм (L)
мм (A)

Определяет единицы размера бумаги,
задаваемого пользователем.

Настройка: лоток m, m – число
в диапазоне от 1 до 5
(все лотки устроены
одинаково)

Размер бумаги

Размер кассеты
Особый

Задает размер бумаги в лотке m.

Размер по оси Х

3,9 – 8,3 (A) – 8,5 (L) –
12,9 дюйма
100 – 210 (A) – 216 (L) –
328 мм

Устанавливает ширину бумаги,
заданную пользователем для лотка
m, в направлении, перпендикулярном
направлению движения бумаги.

Размер по оси Y

5,8 – 11 (L) – 11,7 (A) –
18 дюйма
148 – 279 (L) – 297 (A) –
457 мм

Устанавливает длину бумаги,
заданную пользователем для лотка
m, в направлении движения бумаги.

Тип носителя

Обычная бумага
Фирменный бланк
Прозрачная пленка
Обложка
Бумага из вторсырья
Бизнес-карточки
Рельефная
Глянцевая
User Type1
User Type2
User Type3
User Type4
User Type5
User Type6
User Type7
User Type8
User Type9
User Type10

Выбирает тип носителя, подаваемого
из лотка m.
Тип бумаги «Usertype 1 – 10»
предназначен для размеров,
настраиваемых в драйвере принтера.

Приложение B. Система меню > 76

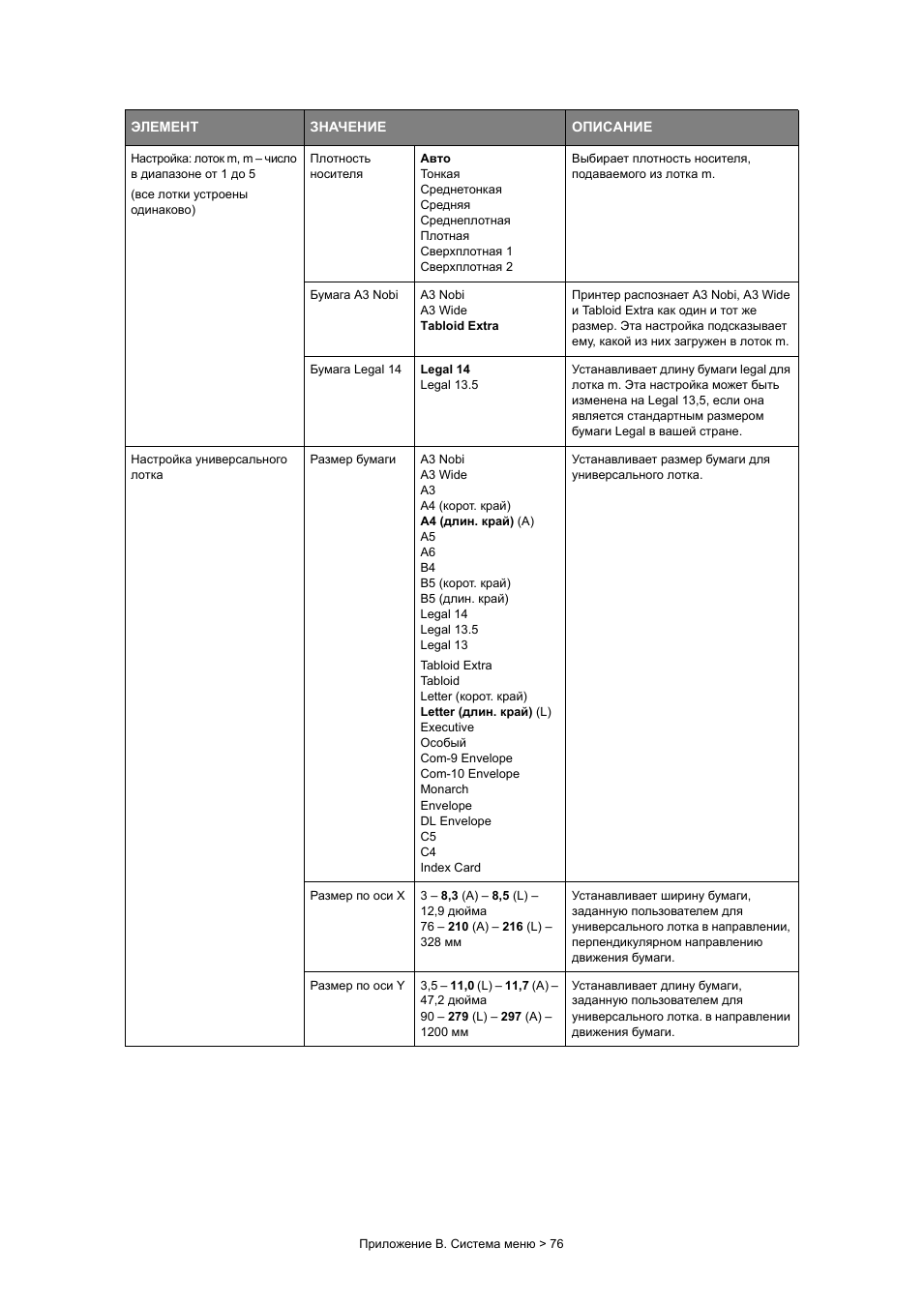

Настройка: лоток m, m – число
в диапазоне от 1 до 5
(все лотки устроены
одинаково)

Плотность
носителя

Авто
Тонкая
Среднетонкая
Средняя
Среднеплотная
Плотная
Сверхплотная 1
Сверхплотная 2

Выбирает плотность носителя,
подаваемого из лотка m.

Бумага A3 Nobi

A3 Nobi
A3 Wide
Tabloid Extra

Принтер распознает A3 Nobi, A3 Wide
и Tabloid Extra как один и тот же
размер. Эта настройка подсказывает
ему, какой из них загружен в лоток m.

Бумага Legal 14

Legal 14
Legal 13.5

Устанавливает длину бумаги legal для
лотка m. Эта настройка может быть
изменена на Legal 13,5, если она
является стандартным размером
бумаги Legal в вашей стране.

Настройка универсального
лотка

Размер бумаги

A3 Nobi
A3 Wide
A3
A4 (корот. край)
A4 (длин. край) (A)
A5
A6
B4
B5 (корот. край)
B5 (длин. край)
Legal 14
Legal 13.5
Legal 13
Tabloid Extra
Tabloid
Letter (корот. край)
Letter (длин. край) (L)
Executive
Особый
Com-9 Envelope
Com-10 Envelope
Monarch
Envelope
DL Envelope
C5
C4
Index Card

Устанавливает размер бумаги для
универсального лотка.

Размер по оси Х

3 – 8,3 (A) – 8,5 (L) –
12,9 дюйма
76 – 210 (A) – 216 (L) –
328 мм

Устанавливает ширину бумаги,
заданную пользователем для
универсального лотка в направлении,
перпендикулярном направлению
движения бумаги.

Размер по оси Y

3,5 – 11,0 (L) – 11,7 (A) –
47,2 дюйма
90 – 279 (L) – 297 (A) –
1200 мм

Устанавливает длину бумаги,
заданную пользователем для
универсального лотка. в направлении
движения бумаги.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

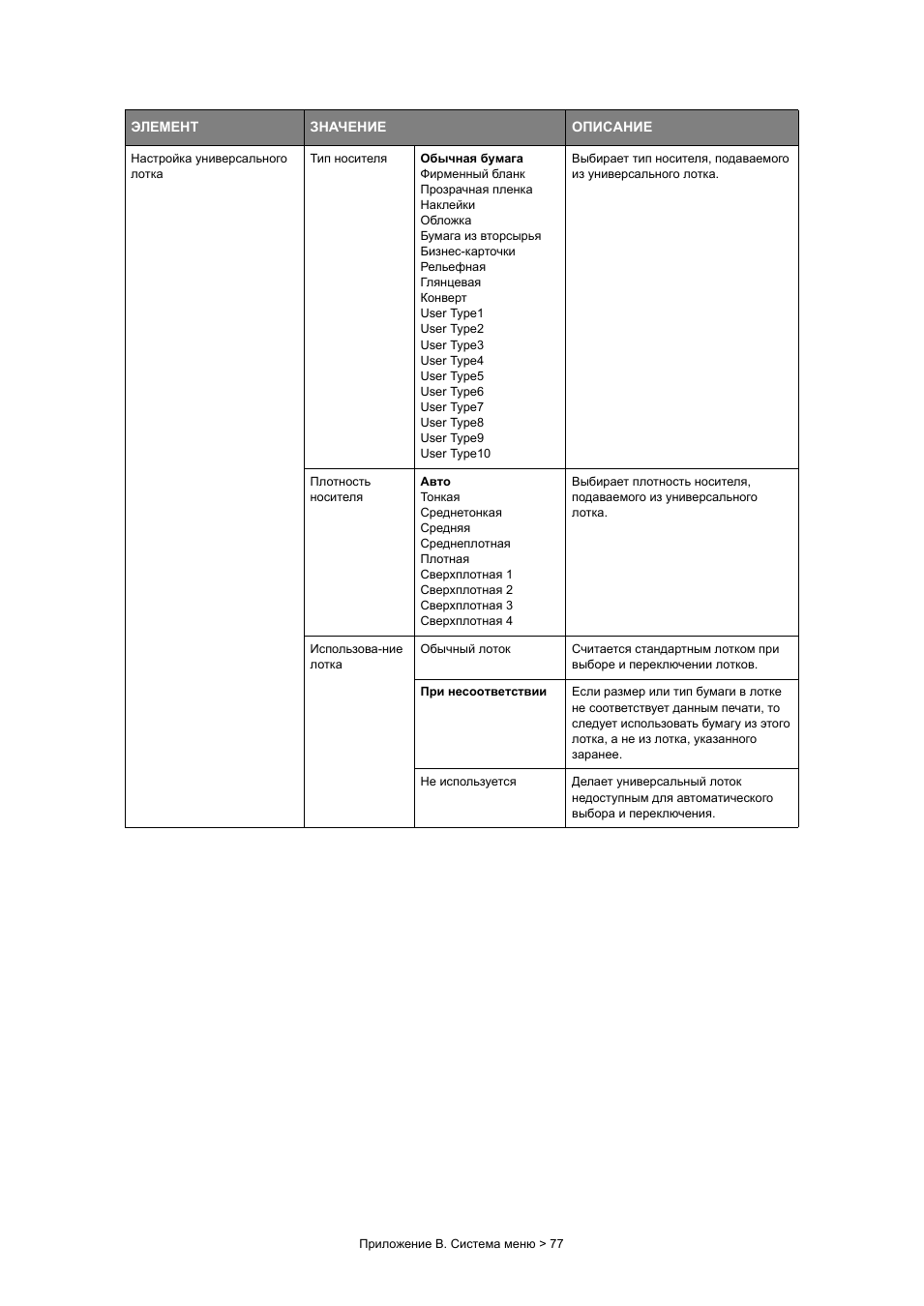

Приложение B. Система меню > 77

Настройка универсального
лотка

Тип носителя

Обычная бумага
Фирменный бланк
Прозрачная пленка
Наклейки
Обложка
Бумага из вторсырья
Бизнес-карточки
Рельефная
Глянцевая
Конверт
User Type1
User Type2
User Type3
User Type4
User Type5
User Type6
User Type7
User Type8
User Type9
User Type10

Выбирает тип носителя, подаваемого
из универсального лотка.

Плотность
носителя

Авто
Тонкая
Среднетонкая
Средняя
Среднеплотная
Плотная
Сверхплотная 1
Сверхплотная 2
Сверхплотная 3
Сверхплотная 4

Выбирает плотность носителя,
подаваемого из универсального
лотка.

Использова-ние
лотка

Обычный лоток

Считается стандартным лотком при
выборе и переключении лотков.

При несоответствии

Если размер или тип бумаги в лотке
не соответствует данным печати, то
следует использовать бумагу из этого
лотка, а не из лотка, указанного
заранее.

Не используется

Делает универсальный лоток
недоступным для автоматического
выбора и переключения.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Приложение B. Система меню > 78

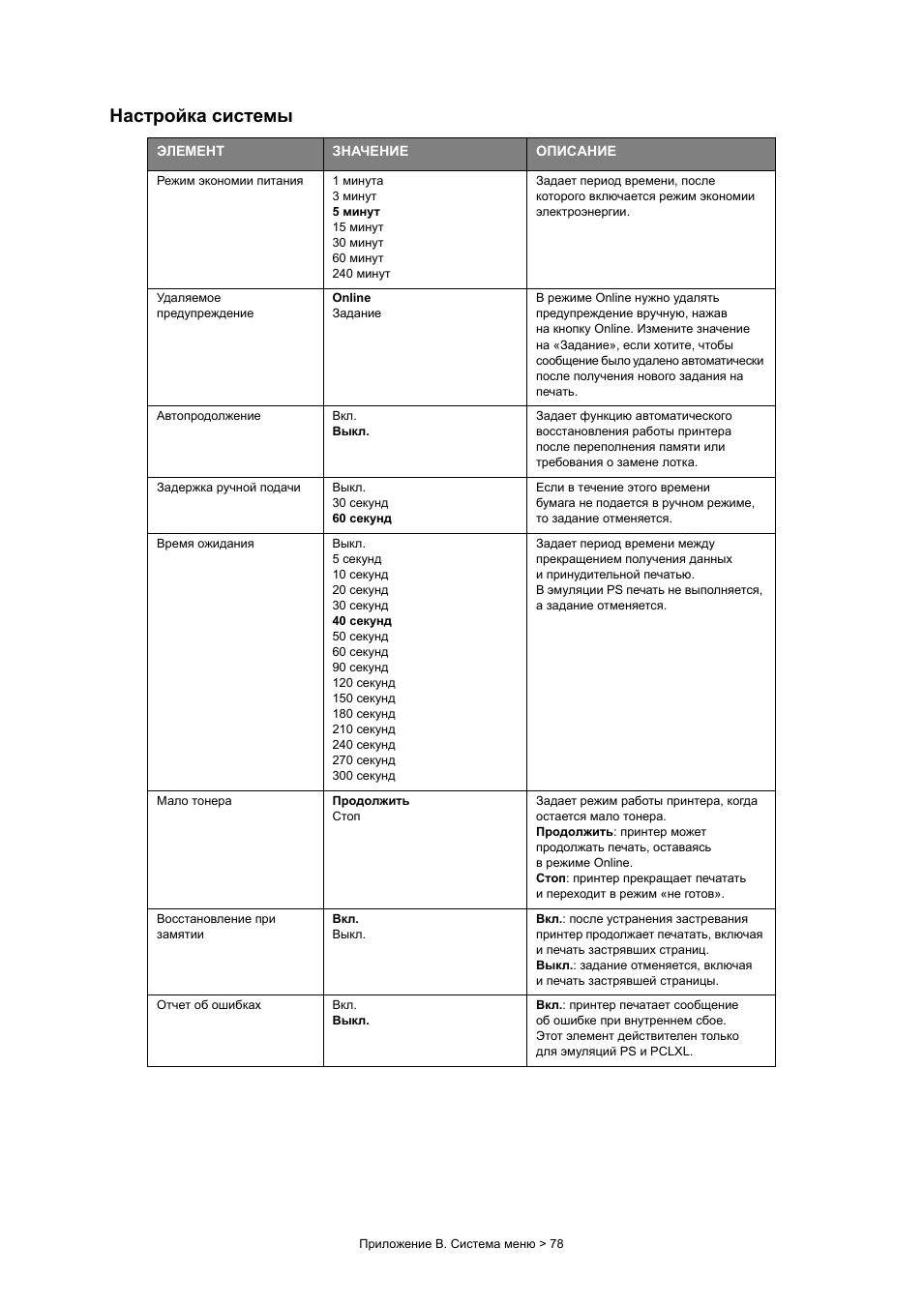

Настройка системы

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Режим экономии питания

1 минута
3 минут
5 минут
15 минут
30 минут
60 минут
240 минут

Задает период времени, после
которого включается режим экономии
электроэнергии.

Удаляемое
предупреждение

Online
Задание

В режиме Online нужно удалять
предупреждение вручную, нажав
на кнопку Online. Измените значение
на «Задание», если хотите, чтобы
сообщение было удалено автоматически
после получения нового задания на
печать.

Автопродолжение

Вкл.
Выкл.

Задает функцию автоматического
восстановления работы принтера
после переполнения памяти или
требования о замене лотка.

Задержка ручной подачи

Выкл.
30 секунд
60 секунд

Если в течение этого времени
бумага не подается в ручном режиме,
то задание отменяется.

Время ожидания

Выкл.
5 секунд
10 секунд
20 секунд
30 секунд
40 секунд
50 секунд
60 секунд
90 секунд
120 секунд
150 секунд
180 секунд
210 секунд
240 секунд
270 секунд
300 секунд

Задает период времени между
прекращением получения данных
и принудительной печатью.
В эмуляции PS печать не выполняется,
а задание отменяется.

Мало тонера

Продолжить
Стоп

Задает режим работы принтера, когда
остается мало тонера.
Продолжить: принтер может
продолжать печать, оставаясь
в режиме Online.
Стоп: принтер прекращает печатать
и переходит в режим «не готов».

Восстановление при
замятии

Вкл.
Выкл.

Вкл.: после устранения застревания
принтер продолжает печатать, включая
и печать застрявших страниц.
Выкл.: задание отменяется, включая
и печать застрявшей страницы.

Отчет об ошибках

Вкл.
Выкл.

Вкл.: принтер печатает сообщение
об ошибке при внутреннем сбое.
Этот элемент действителен только
для эмуляций PS и PCLXL.

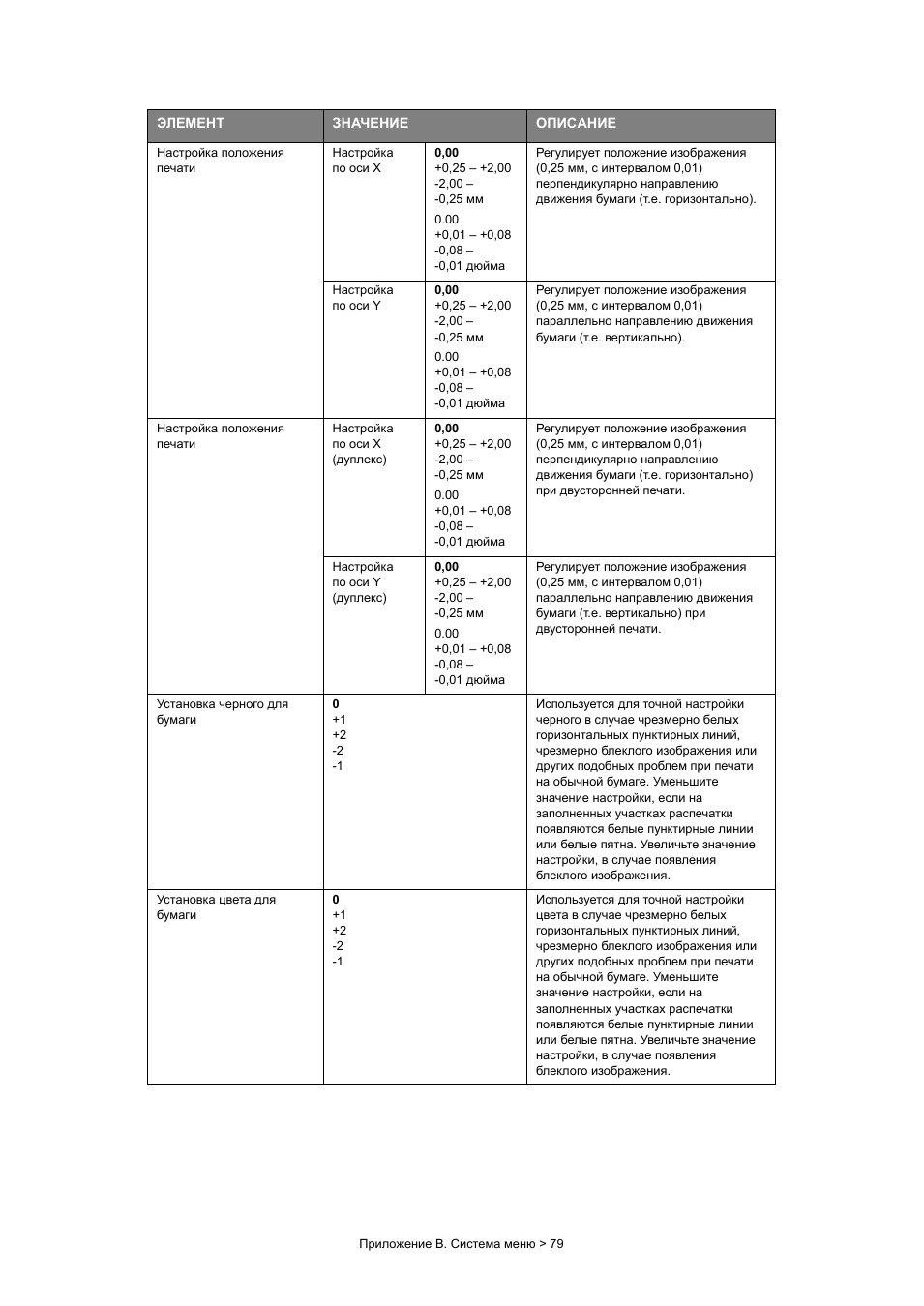

Приложение B. Система меню > 79

Настройка положения
печати

Настройка
по оси Х

0,00
+0,25 – +2,00
-2,00 –
-0,25 мм
0.00
+0,01 – +0,08
-0,08 –
-0,01 дюйма

Регулирует положение изображения
(0,25 мм, с интервалом 0,01)
перпендикулярно направлению
движения бумаги (т.е. горизонтально).

Настройка
по оси Y

0,00
+0,25 – +2,00
-2,00 –
-0,25 мм
0.00
+0,01 – +0,08
-0,08 –
-0,01 дюйма

Регулирует положение изображения
(0,25 мм, с интервалом 0,01)
параллельно направлению движения
бумаги (т.e. вертикально).

Настройка положения
печати

Настройка
по оси Х
(дуплекс)

0,00
+0,25 – +2,00
-2,00 –
-0,25 мм
0.00
+0,01 – +0,08
-0,08 –
-0,01 дюйма

Регулирует положение изображения
(0,25 мм, с интервалом 0,01)
перпендикулярно направлению
движения бумаги (т.e. горизонтально)
при двусторонней печати.

Настройка
по оси Y
(дуплекс)

0,00
+0,25 – +2,00
-2,00 –
-0,25 мм
0.00
+0,01 – +0,08
-0,08 –
-0,01 дюйма

Регулирует положение изображения
(0,25 мм, с интервалом 0,01)
параллельно направлению движения
бумаги (т.e. вертикально) при
двусторонней печати.

Установка черного для
бумаги

0
+1
+2
-2
-1

Используется для точной настройки
черного в случае чрезмерно белых
горизонтальных пунктирных линий,
чрезмерно блеклого изображения или
других подобных проблем при печати
на обычной бумаге. Уменьшите
значение настройки, если на
заполненных участках распечатки
появляются белые пунктирные линии
или белые пятна. Увеличьте значение
настройки, в случае появления
блеклого изображения.

Установка цвета для
бумаги

0
+1
+2
-2
-1

Используется для точной настройки
цвета в случае чрезмерно белых
горизонтальных пунктирных линий,
чрезмерно блеклого изображения или
других подобных проблем при печати
на обычной бумаге. Уменьшите
значение настройки, если на
заполненных участках распечатки
появляются белые пунктирные линии
или белые пятна. Увеличьте значение
настройки, в случае появления
блеклого изображения.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

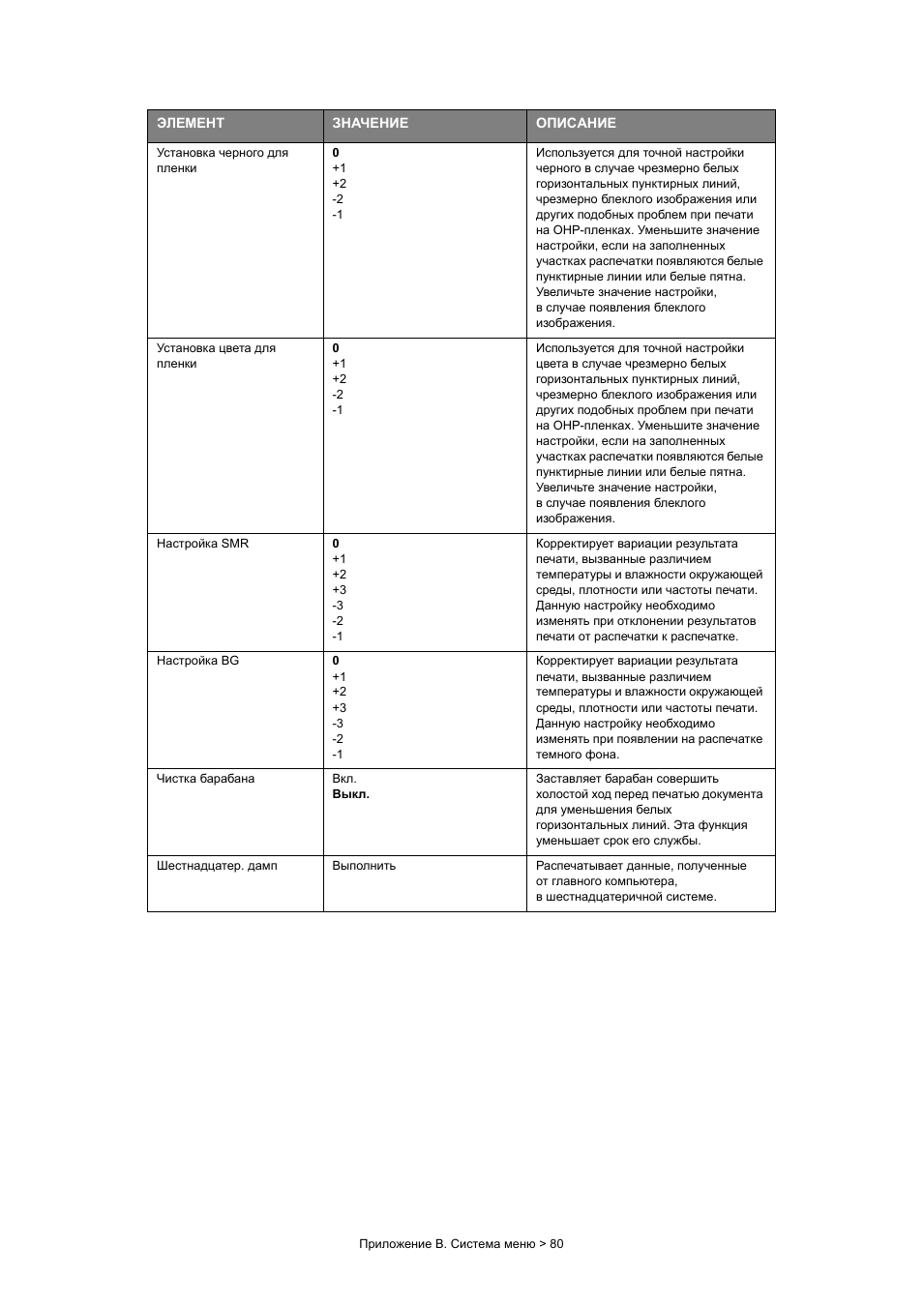

Приложение B. Система меню > 80

Установка черного для
пленки

0
+1
+2
-2
-1

Используется для точной настройки
черного в случае чрезмерно белых
горизонтальных пунктирных линий,
чрезмерно блеклого изображения или
других подобных проблем при печати
на OHP-пленках. Уменьшите значение
настройки, если на заполненных
участках распечатки появляются белые
пунктирные линии или белые пятна.
Увеличьте значение настройки,
в случае появления блеклого
изображения.

Установка цвета для
пленки

0
+1
+2
-2
-1

Используется для точной настройки
цвета в случае чрезмерно белых
горизонтальных пунктирных линий,
чрезмерно блеклого изображения или
других подобных проблем при печати
на OHP-пленках. Уменьшите значение
настройки, если на заполненных
участках распечатки появляются белые
пунктирные линии или белые пятна.
Увеличьте значение настройки,
в случае появления блеклого
изображения.

Настройка SMR

0
+1
+2
+3
-3
-2
-1

Корректирует вариации результата
печати, вызванные различием
температуры и влажности окружающей
среды, плотности или частоты печати.
Данную настройку необходимо
изменять при отклонении результатов
печати от распечатки к распечатке.

Настройка BG

0
+1
+2
+3
-3
-2
-1

Корректирует вариации результата
печати, вызванные различием
температуры и влажности окружающей
среды, плотности или частоты печати.
Данную настройку необходимо
изменять при появлении на распечатке
темного фона.

Чистка барабана

Вкл.
Выкл.

Заставляет барабан совершить
холостой ход перед печатью документа
для уменьшения белых
горизонтальных линий. Эта функция
уменьшает срок его службы.

Шестнадцатер. дамп

Выполнить

Распечатывает данные, полученные
от главного компьютера,
в шестнадцатеричной системе.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ
