Устранение неисправностей, Общая информация, Застревание бумаги

Устранение неисправностей > 41

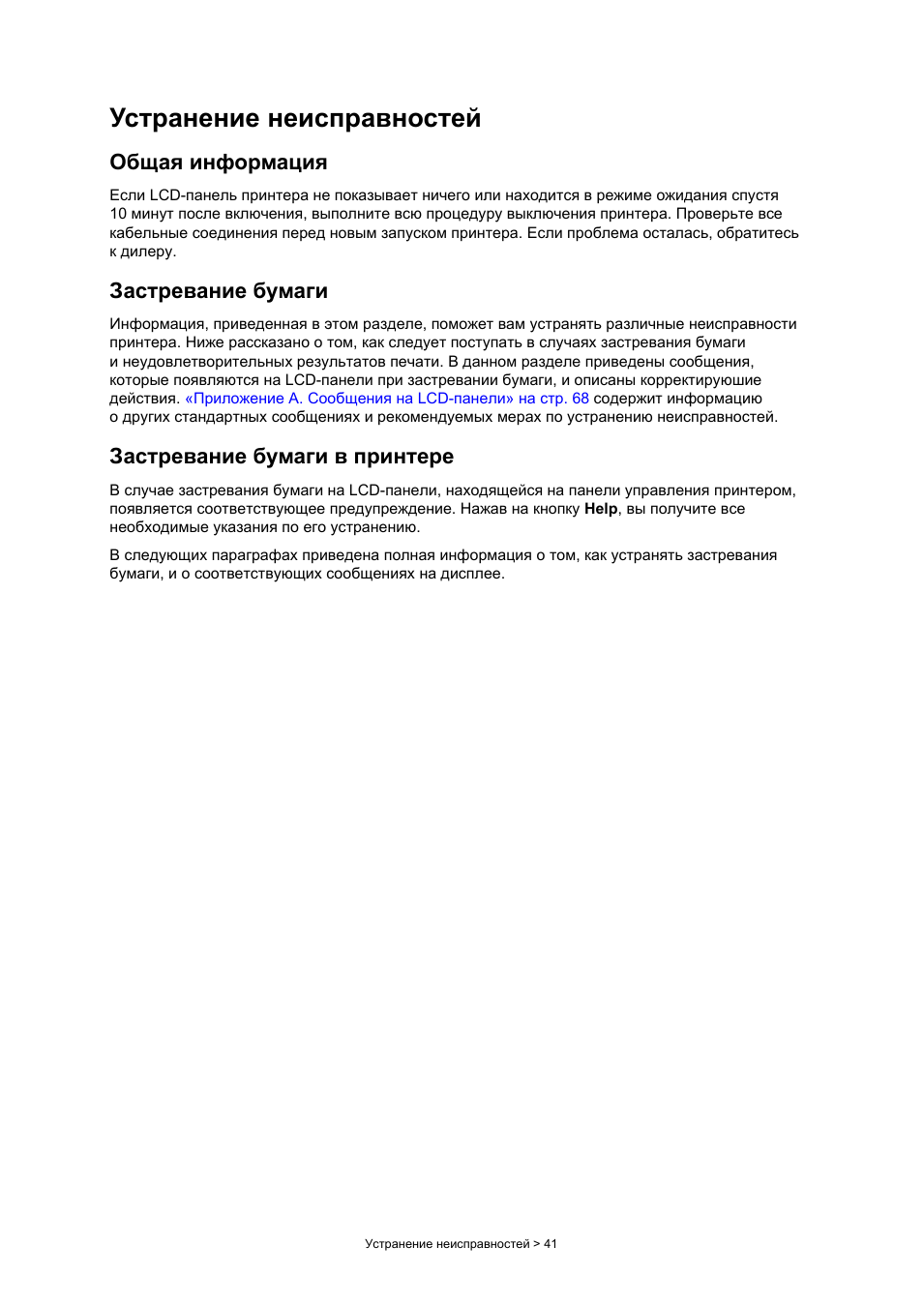

Устранение неисправностей

Общая информация

Если LCD-панель принтера не показывает ничего или находится в режиме ожидания спустя
10 минут после включения, выполните всю процедуру выключения принтера. Проверьте все
кабельные соединения перед новым запуском принтера. Если проблема осталась, обратитесь
к дилеру.

Застревание бумаги

Информация, приведенная в этом разделе, поможет вам устранять различные неисправности
принтера. Ниже рассказано о том, как следует поступать в случаях застревания бумаги
и неудовлетворительных результатов печати. В данном разделе приведены сообщения,
которые появляются на LCD-панели при застревании бумаги, и описаны корректируюшие
действия.

«Приложение A. Сообщения на LCD-панели» на стр. 68

содержит информацию

о других стандартных сообщениях и рекомендуемых мерах по устранению неисправностей.

Застревание бумаги в принтере

В случае застревания бумаги на LCD-панели, находящейся на панели управления принтером,
появляется соответствующее предупреждение. Нажав на кнопку Help, вы получите все
необходимые указания по его устранению.

В следующих параграфах приведена полная информация о том, как устранять застревания
бумаги, и о соответствующих сообщениях на дисплее.

Устранение неисправностей > 42

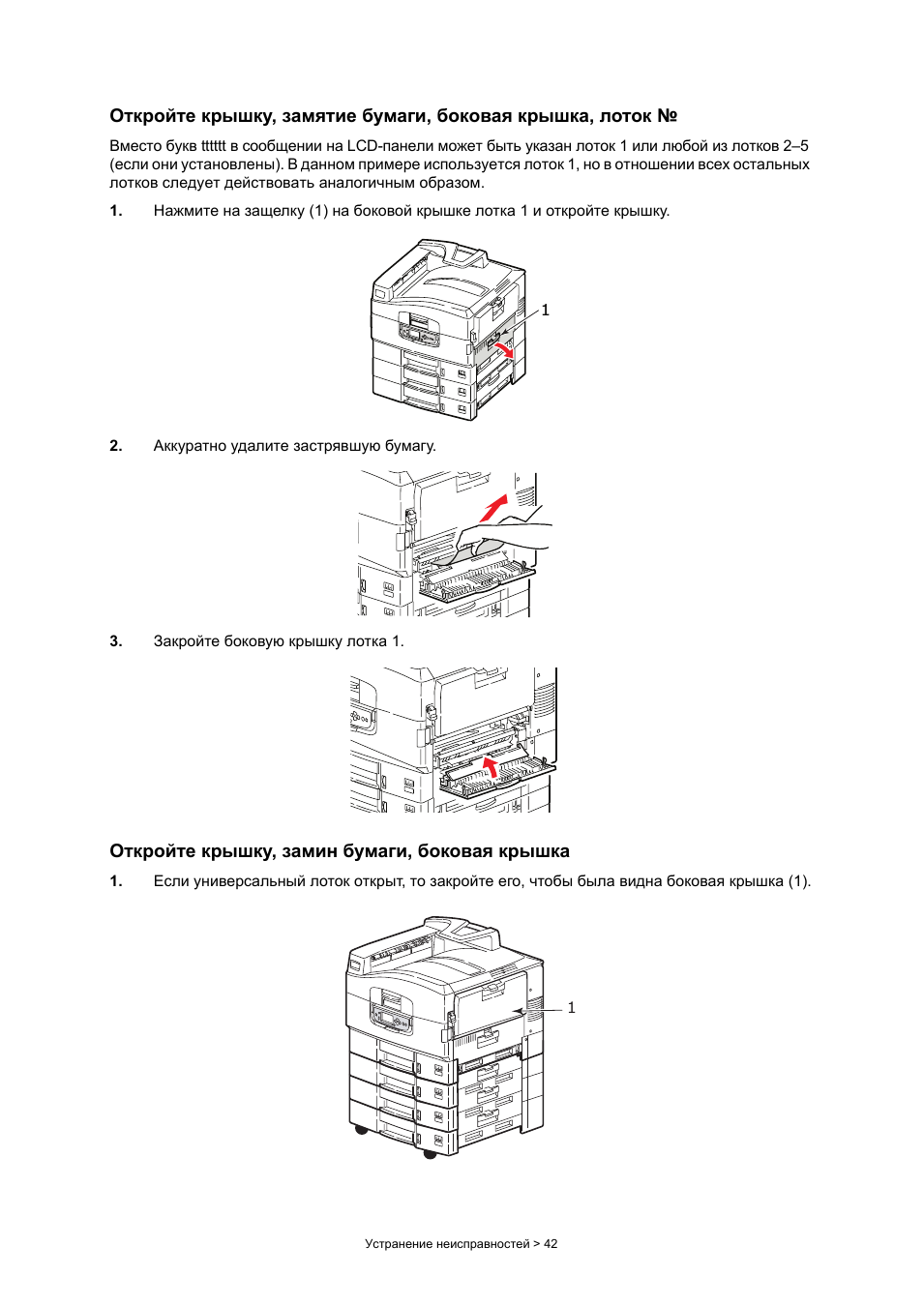

Откройте крышку, замятие бумаги, боковая крышка, лоток №

Вместо букв tttttt в сообщении на LCD-панели может быть указан лоток 1 или любой из лотков 2–5
(если они установлены). В данном примере используется лоток 1, но в отношении всех остальных
лотков следует действовать аналогичным образом.

1.

Нажмите на защелку (1) на боковой крышке лотка 1 и откройте крышку.

2.

Аккуратно удалите застрявшую бумагу.

3.

Закройте боковую крышку лотка 1.

Откройте крышку, замин бумаги, боковая крышка

1.

Если универсальный лоток открыт, то закройте его, чтобы была видна боковая крышка (1).

1

1

Устранение неисправностей > 43

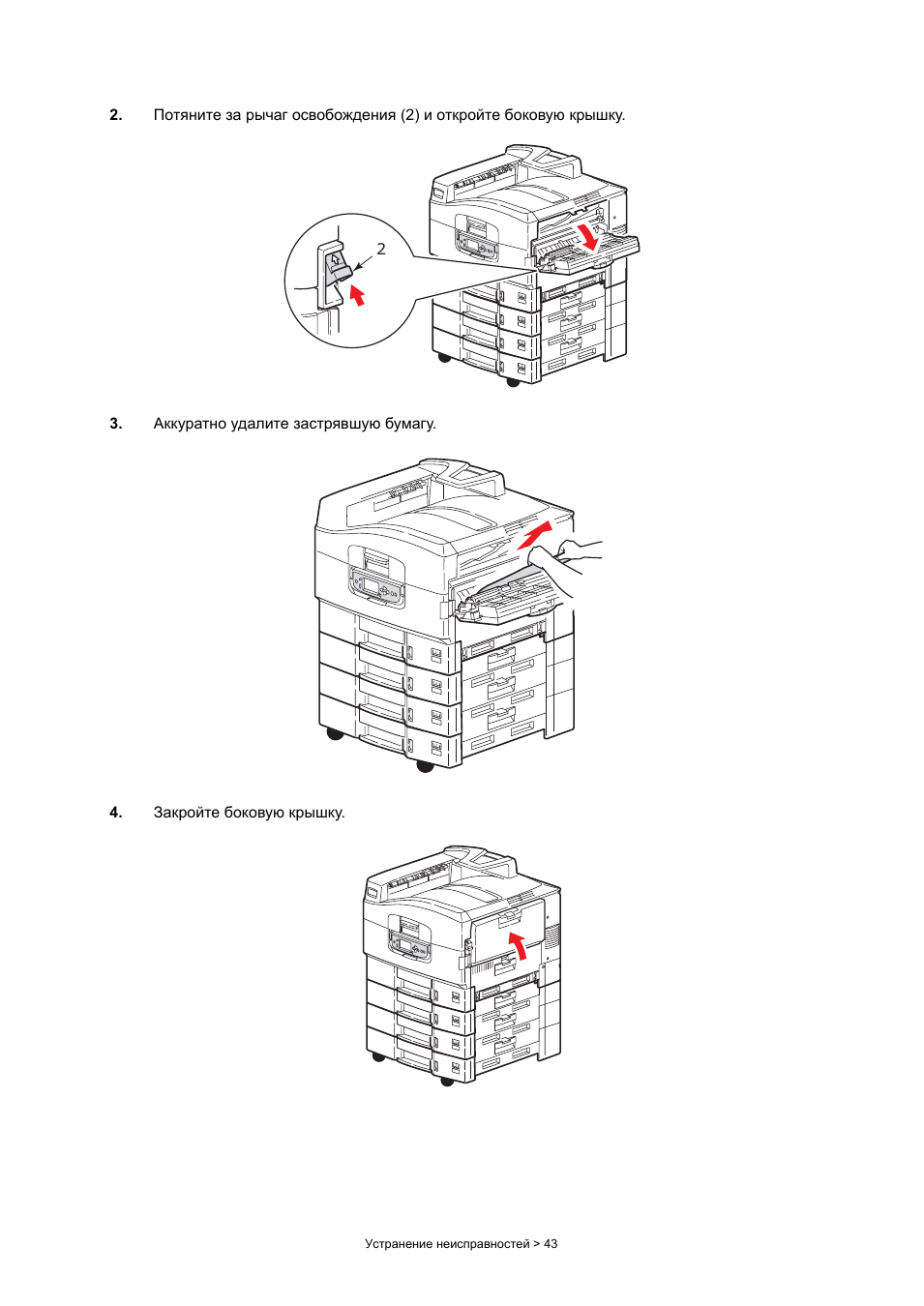

2.

Потяните за рычаг освобождения (2) и откройте боковую крышку.

3.

Аккуратно удалите застрявшую бумагу.

4.

Закройте боковую крышку.

2

Устранение неисправностей > 44

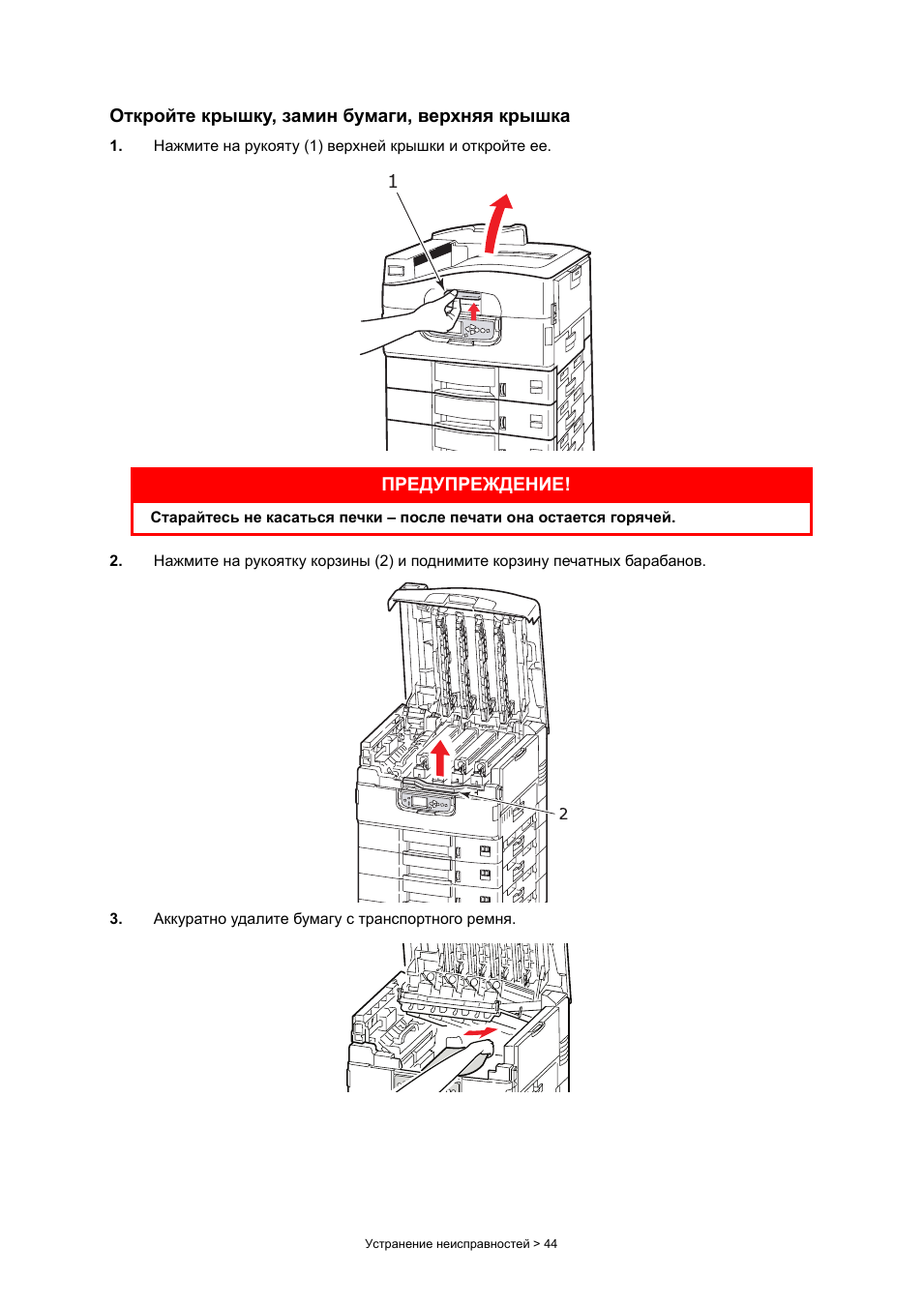

Откройте крышку, замин бумаги, верхняя крышка

1.

Нажмите на рукояту (1) верхней крышки и откройте ее.

2.

Нажмите на рукоятку корзины (2) и поднимите корзину печатных барабанов.

3.

Аккуратно удалите бумагу с транспортного ремня.

ПРЕДУПРЕЖДЕНИЕ!

Старайтесь не касаться печки – после печати она остается горячей.

1

Устранение неисправностей > 45

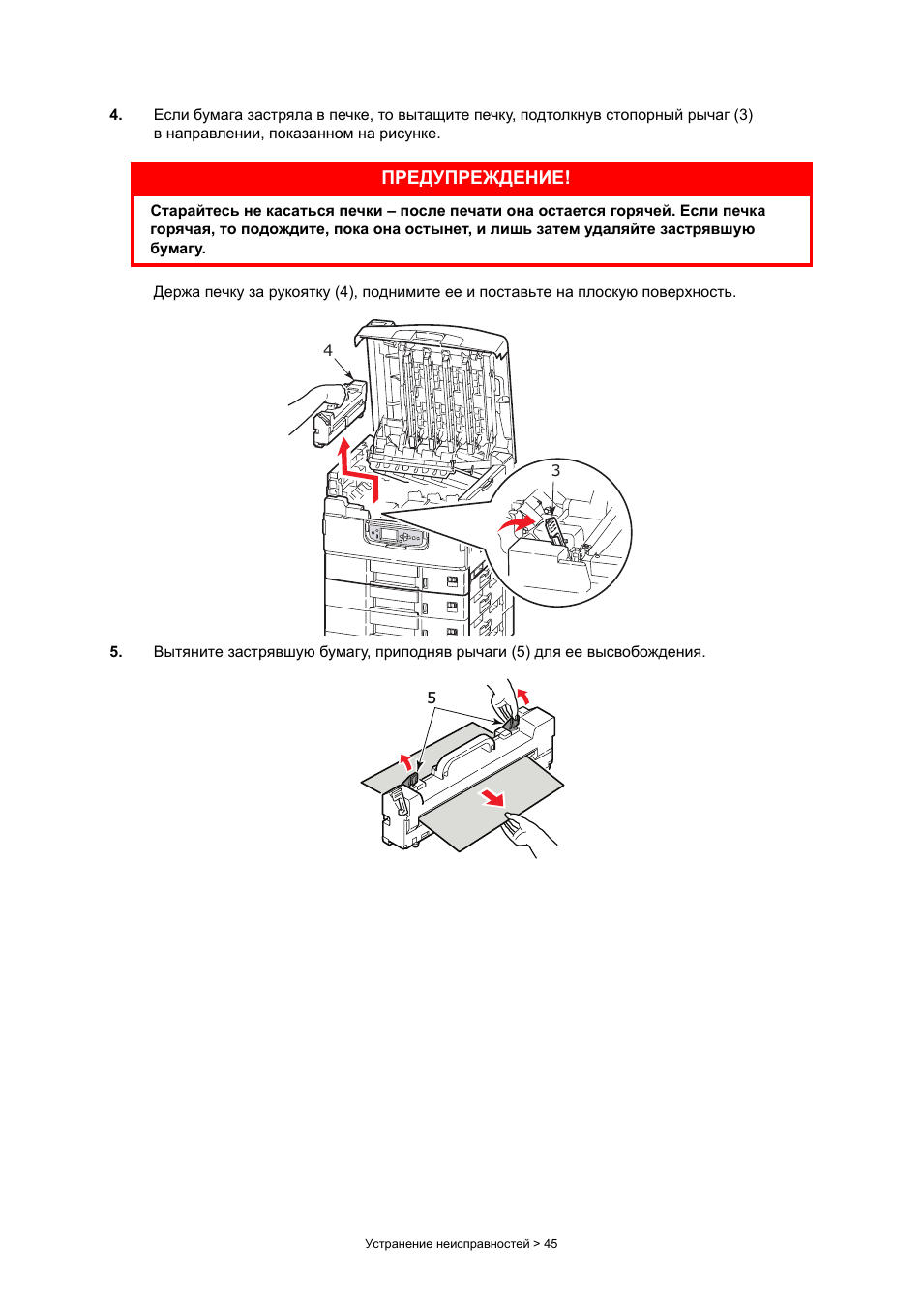

4.

Если бумага застряла в печке, то вытащите печку, подтолкнув стопорный рычаг (3)
в направлении, показанном на рисунке.

Держа печку за рукоятку (4), поднимите ее и поставьте на плоскую поверхность.

5.

Вытяните застрявшую бумагу, приподняв рычаги (5) для ее высвобождения.

ПРЕДУПРЕЖДЕНИЕ!

Старайтесь не касаться печки – после печати она остается горячей. Если печка
горячая, то подождите, пока она остынет, и лишь затем удаляйте застрявшую
бумагу.

4

3

5

Устранение неисправностей > 46

6.

Аккуратно верните печку на место и зафиксируйте ее положение, повернув стопорный
рычаг (6), как показано на рисунке.

7.

Если бумага застряла на выходе, откройте накопитель лицевой стороной вверх (7).

8.

Откройте боковую крышку (выход бумаги) (8) и удалите застрявшую бумагу.

6

7

8

Устранение неисправностей > 47

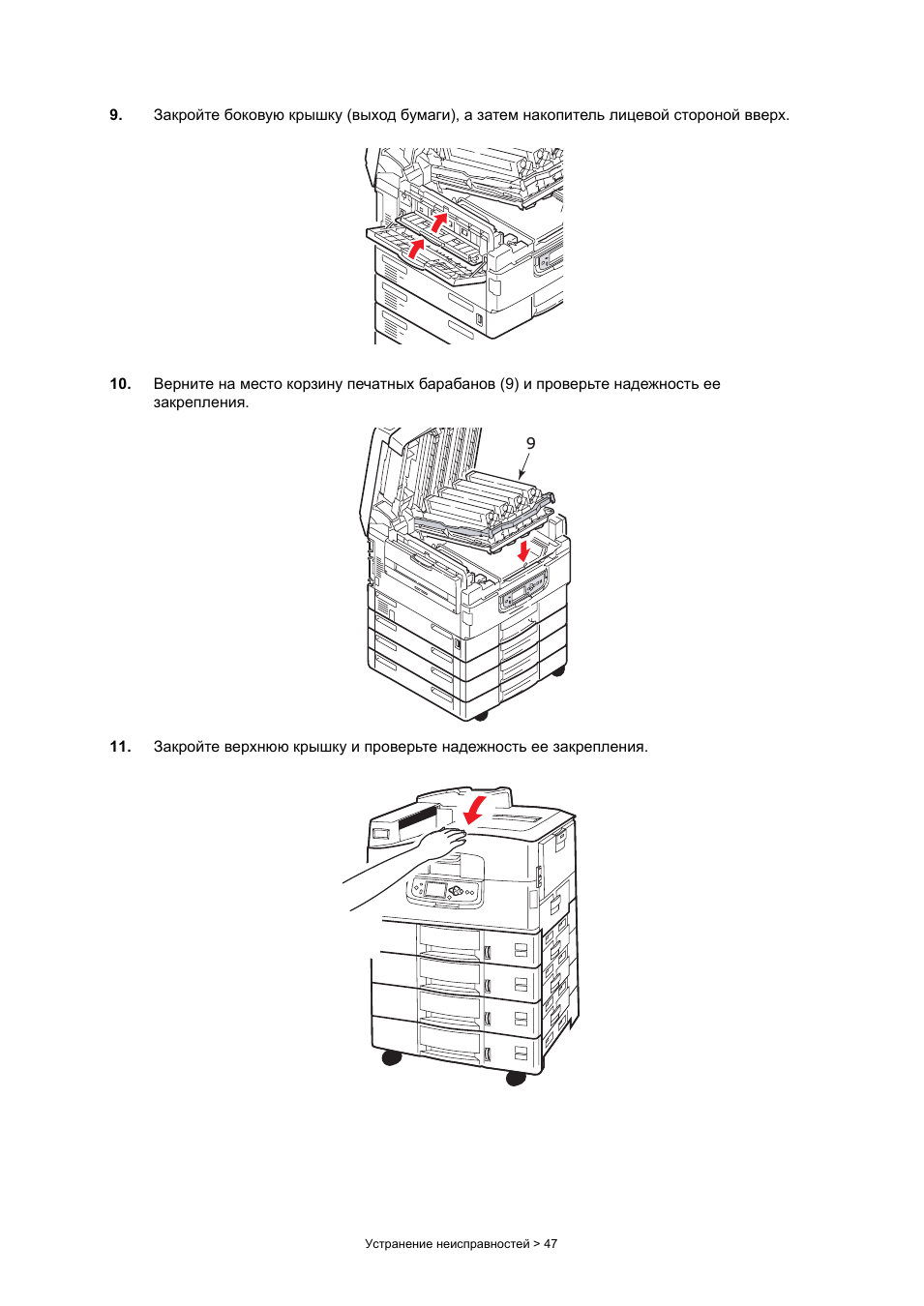

9.

Закройте боковую крышку (выход бумаги), а затем накопитель лицевой стороной вверх.

10.

Верните на место корзину печатных барабанов (9) и проверьте надежность ее
закрепления.

11.

Закройте верхнюю крышку и проверьте надежность ее закрепления.

9

Устранение неисправностей > 48

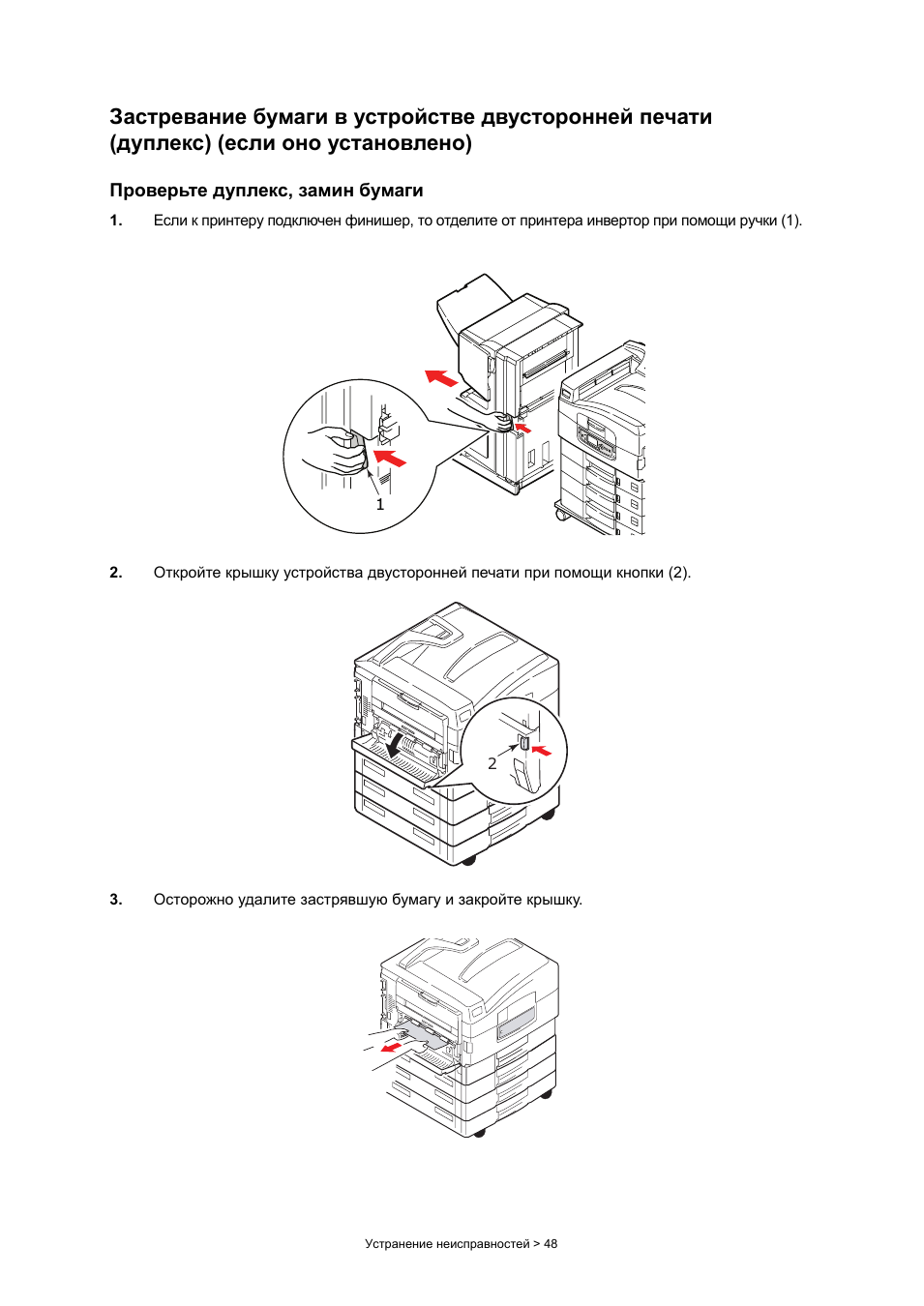

Застревание бумаги в устройстве двусторонней печати
(дуплекс) (если оно установлено)

Проверьте дуплекс, замин бумаги

1.

Если к принтеру подключен финишер, то отделите от принтера инвертор при помощи ручки (1).

2.

Откройте крышку устройства двусторонней печати при помощи кнопки (2).

3.

Осторожно удалите застрявшую бумагу и закройте крышку.

1

2

Устранение неисправностей > 49

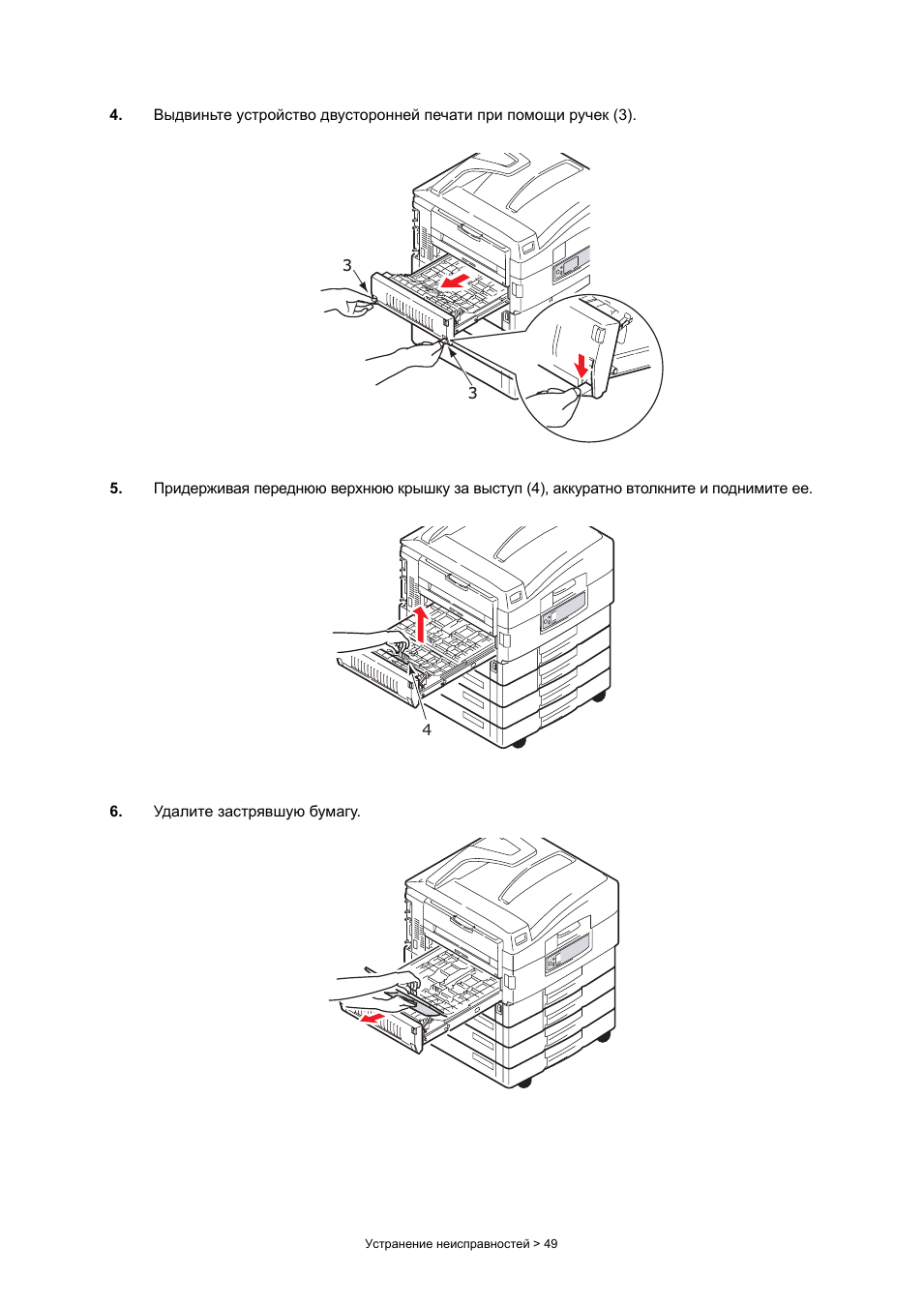

4.

Выдвиньте устройство двусторонней печати при помощи ручек (3).

5.

Придерживая переднюю верхнюю крышку за выступ (4), аккуратно втолкните и поднимите ее.

6.

Удалите застрявшую бумагу.

3

3

4

Устранение неисправностей > 50

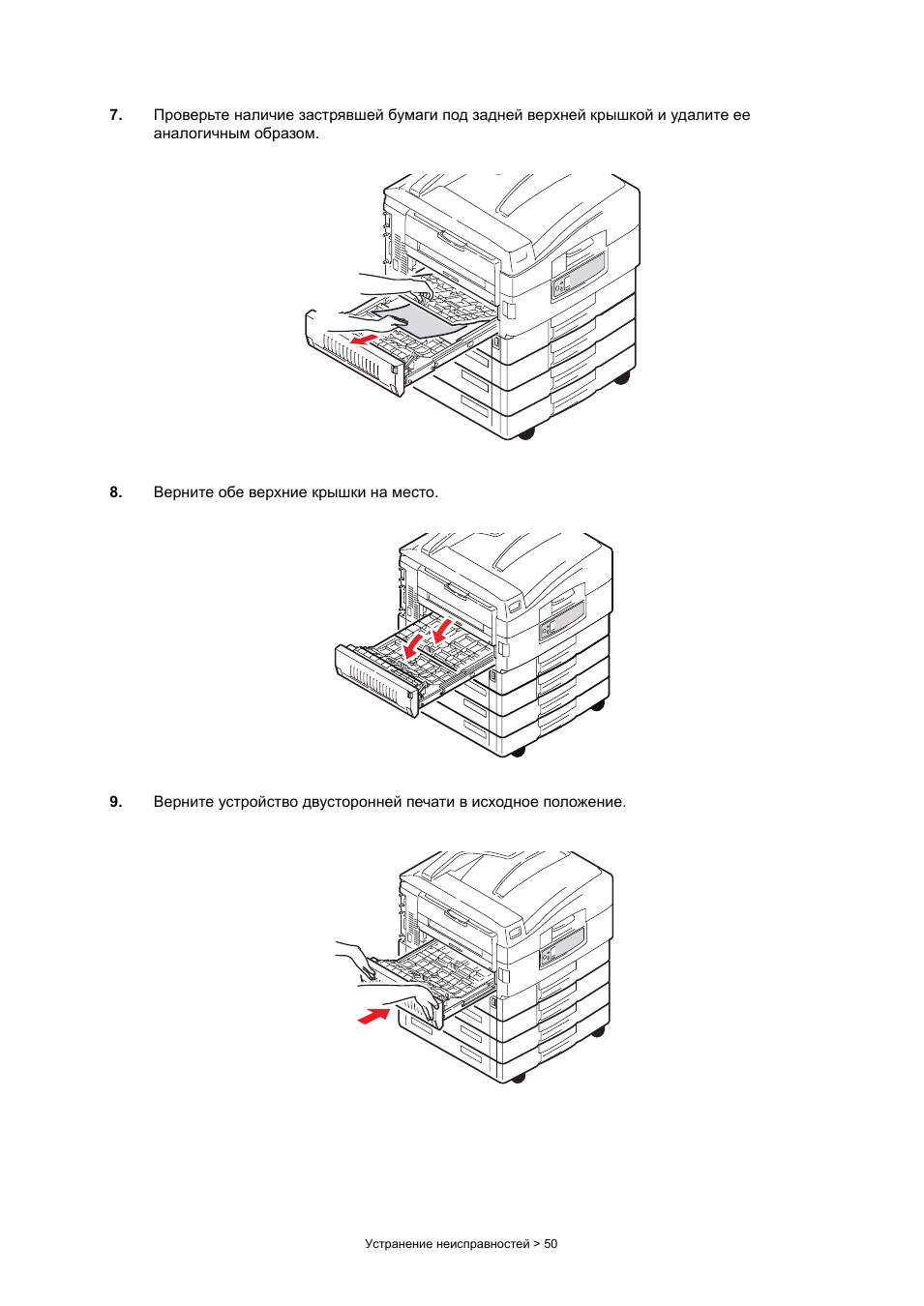

7.

Проверьте наличие застрявшей бумаги под задней верхней крышкой и удалите ее
аналогичным образом.

8.

Верните обе верхние крышки на место.

9.

Верните устройство двусторонней печати в исходное положение.
