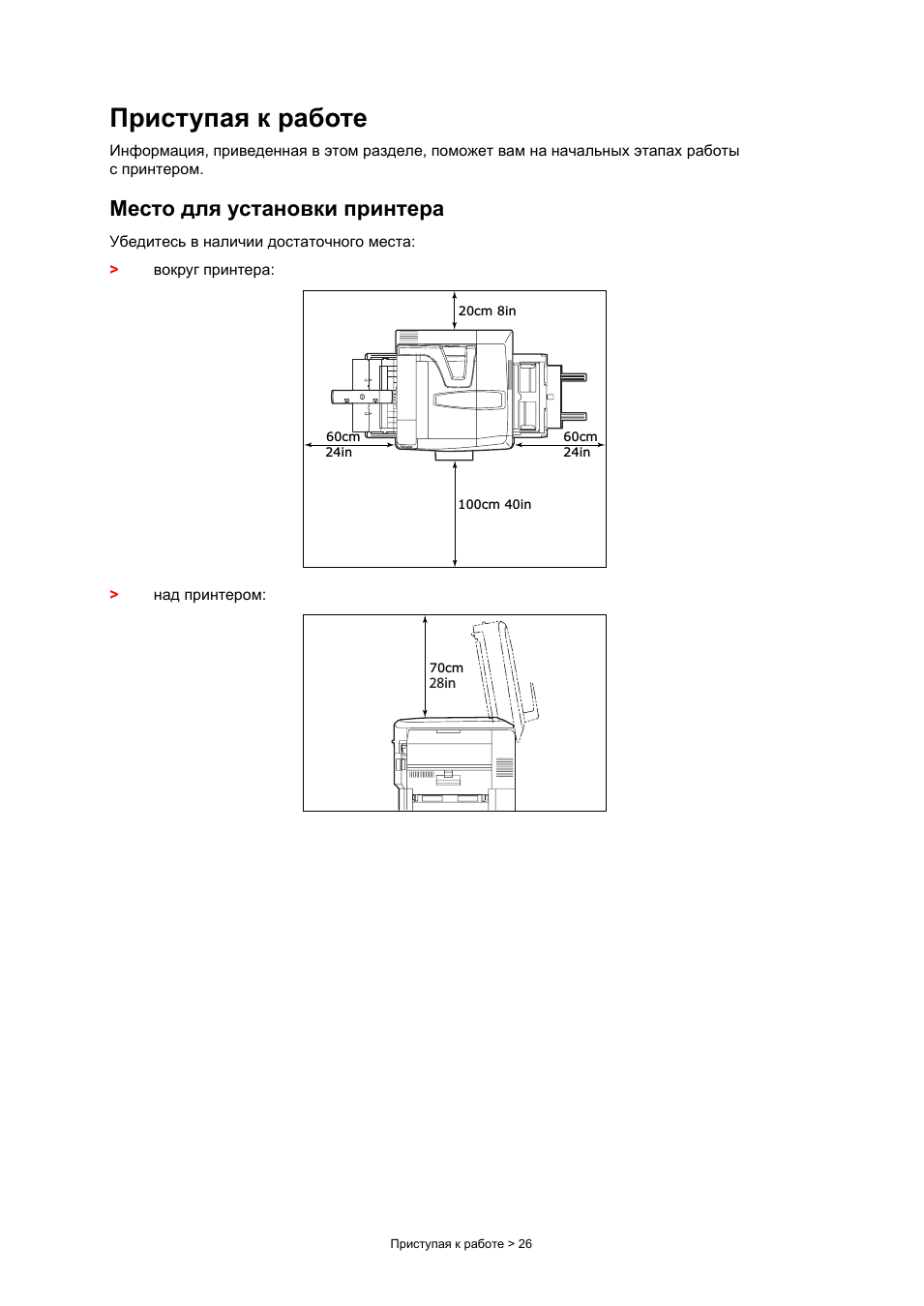

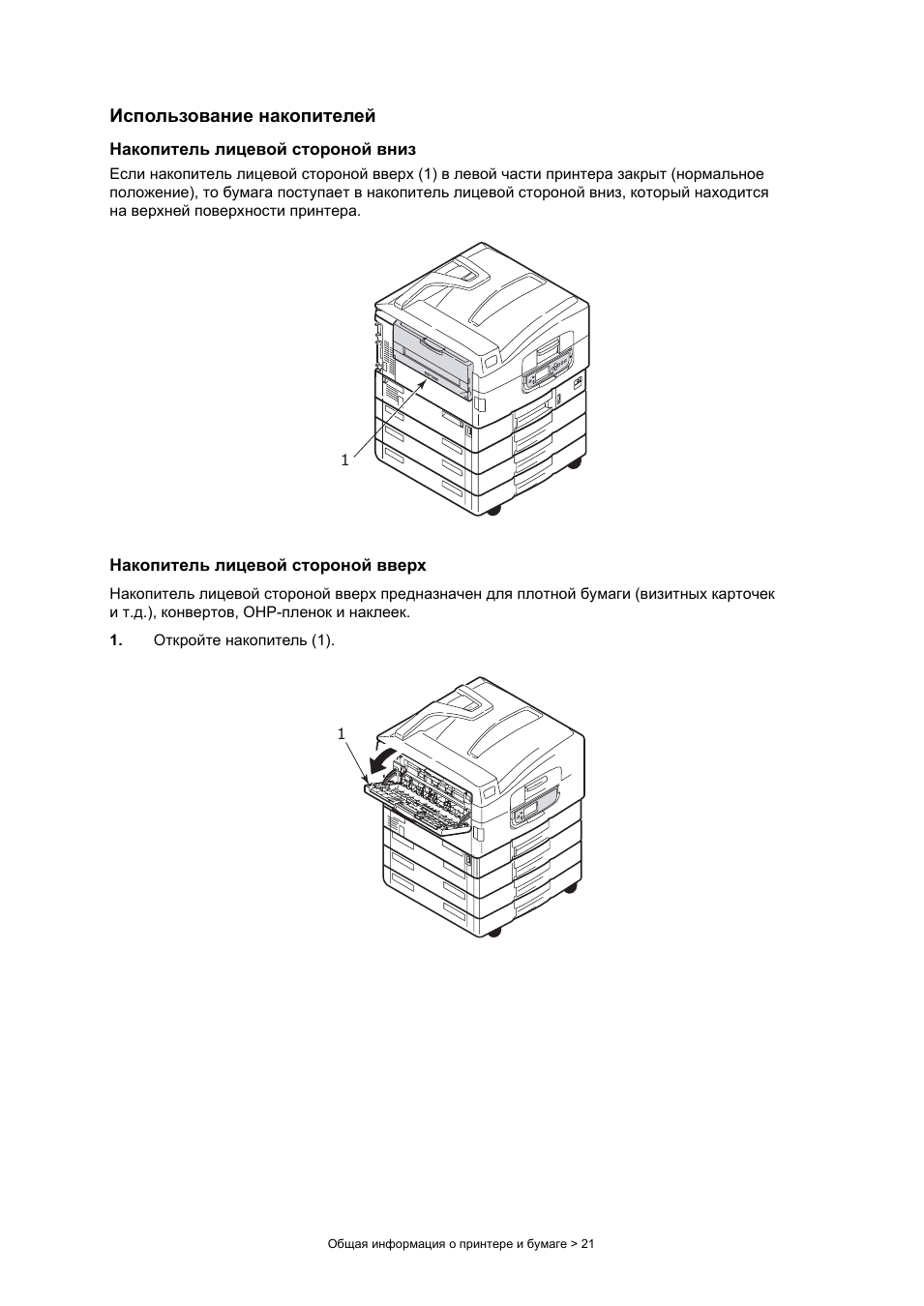

Если накопитель лицевой стороной вверх (1) в левой части принтера закрыт (нормальное положение), то бумага поступает в накопитель лицевой стороной вниз, который находится на верхней поверхности принтера.

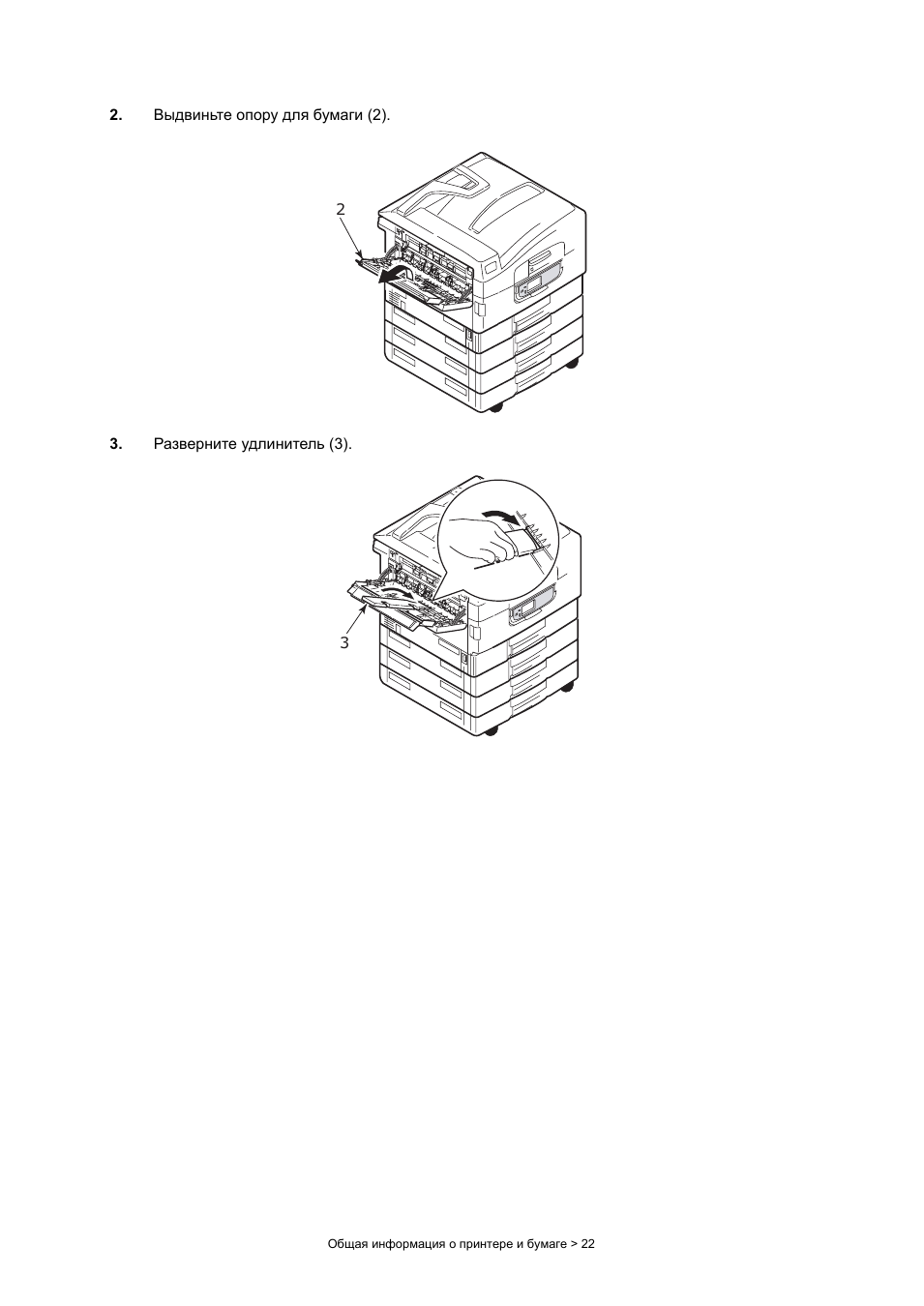

Накопитель лицевой стороной вверх
Накопитель лицевой стороной вверх предназначен для плотной бумаги (визитных карточек и т.д.), конвертов, ОНР-пленок и наклеек.

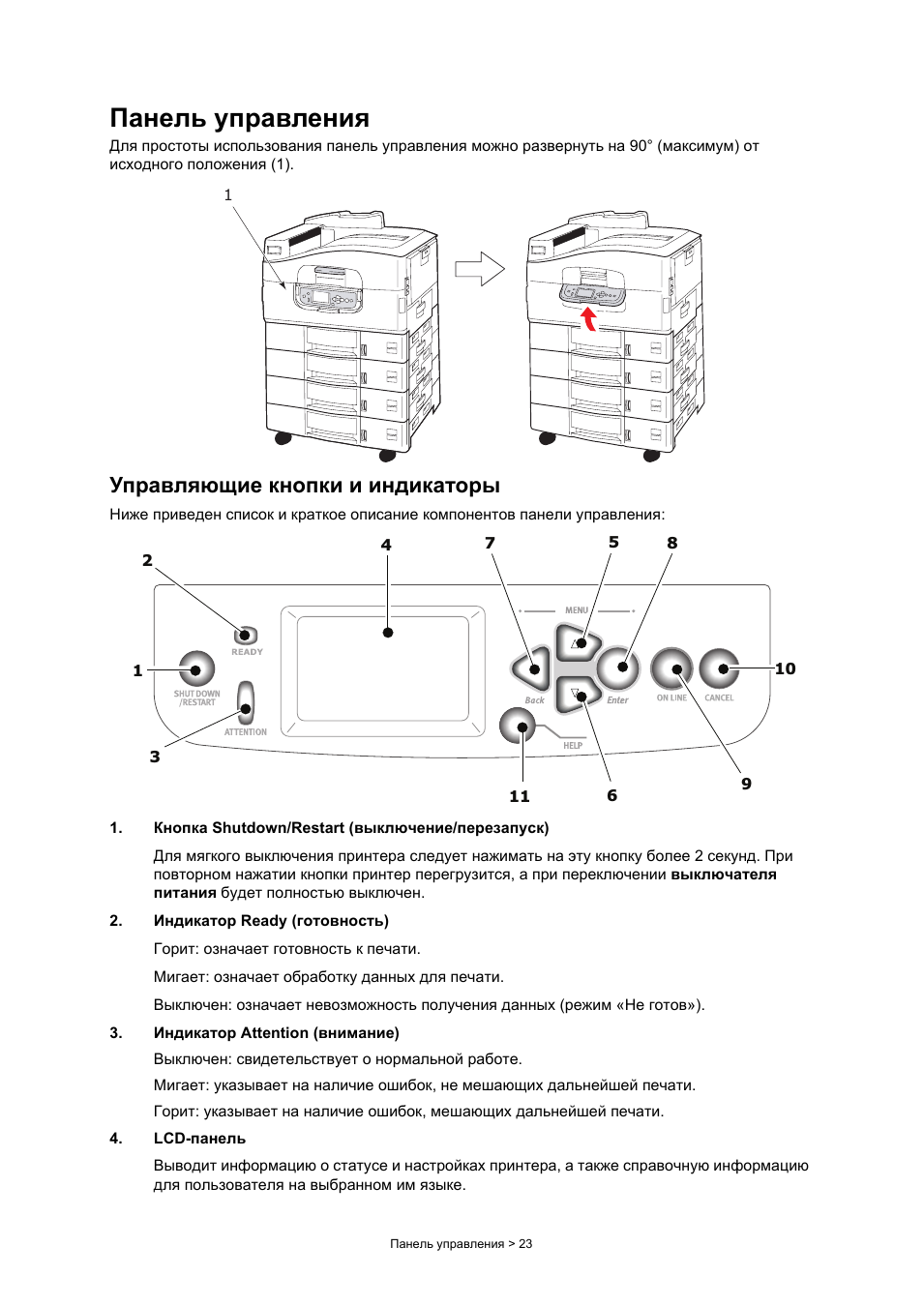

Для простоты использования панель управления можно развернуть на 90° (максимум) от исходного положения (1).
Управляющие кнопки и индикаторы
Ниже приведен список и краткое описание компонентов панели управления:
1.
Кнопка Shutdown/Restart (выключение/перезапуск)
Для мягкого выключения принтера следует нажимать на эту кнопку более 2 секунд. При повторном нажатии кнопки принтер перегрузится, а при переключении выключателя питания будет полностью выключен.
2.
Индикатор Ready (готовность)
Горит: означает готовность к печати.
Мигает: означает обработку данных для печати.
Выключен: означает невозможность получения данных (режим «Не готов»).
3.
Индикатор Attention (внимание)
Выключен: свидетельствует о нормальной работе.
Мигает: указывает на наличие ошибок, не мешающих дальнейшей печати.
Горит: указывает на наличие ошибок, мешающих дальнейшей печати.
4.
LCD-панель
Выводит информацию о статусе и настройках принтера, а также справочную информацию для пользователя на выбранном им языке.
1
1
2
3
4
5
6
7
8
9
10
11
Режимы lcd-панели, Информация о статусе, Информация о меню (функции)
Информация о статусе информация о меню (функции) Support chat

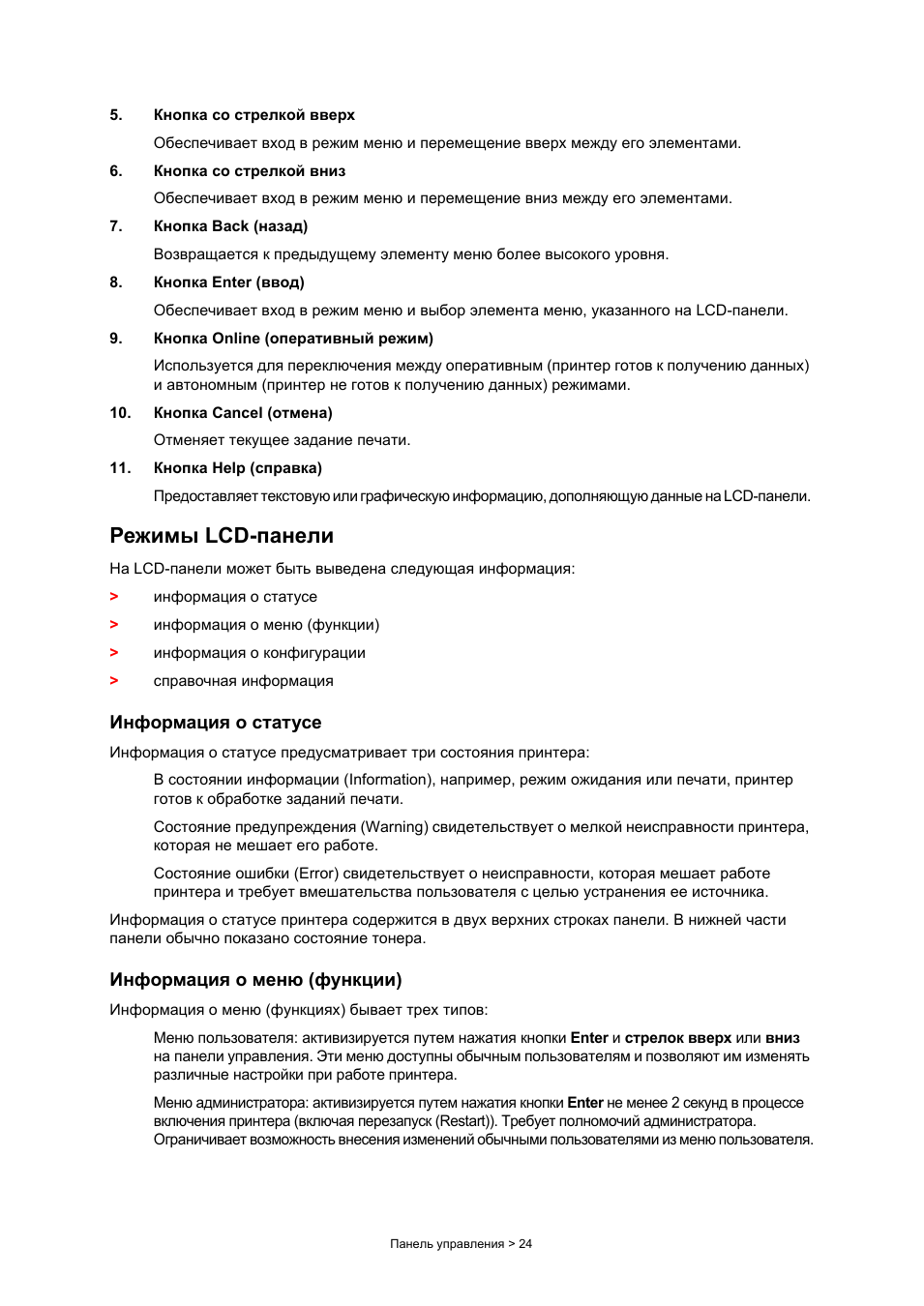

Обеспечивает вход в режим меню и перемещение вверх между его элементами.
6.
Кнопка со стрелкой вниз
Обеспечивает вход в режим меню и перемещение вниз между его элементами.
7.
Кнопка Back (назад)
Возвращается к предыдущему элементу меню более высокого уровня.
8.
Кнопка Enter (ввод)
Обеспечивает вход в режим меню и выбор элемента меню, указанного на LCD-панели.
9.
Кнопка Online (оперативный режим)
Используется для переключения между оперативным (принтер готов к получению данных) и автономным (принтер не готов к получению данных) режимами.
10.
Кнопка Cancel (отмена)
Отменяет текущее задание печати.
11.
Кнопка Help (справка)
Предоставляет текстовую или графическую информацию, дополняющую данные на LCD-панели.
Режимы LCD-панели
На LCD-панели может быть выведена следующая информация:
>
информация о статусе
>
информация о меню (функции)
>
информация о конфигурации
>
справочная информация
Информация о статусе
Информация о статусе предусматривает три состояния принтера:
В состоянии информации (Information), например, режим ожидания или печати, принтер готов к обработке заданий печати.
Состояние предупреждения (Warning) свидетельствует о мелкой неисправности принтера, которая не мешает его работе.
Состояние ошибки (Error) свидетельствует о неисправности, которая мешает работе принтера и требует вмешательства пользователя с целью устранения ее источника.
Информация о статусе принтера содержится в двух верхних строках панели. В нижней части панели обычно показано состояние тонера.
Информация о меню (функции)
Информация о меню (функциях) бывает трех типов:
Меню пользователя: активизируется путем нажатия кнопки Enter и стрелок вверх или вниз на панели управления. Эти меню доступны обычным пользователям и позволяют им изменять различные настройки при работе принтера.
Меню администратора: активизируется путем нажатия кнопки Enter не менее 2 секунд в процессе включения принтера (включая перезапуск (Restart)). Требует полномочий администратора. Ограничивает возможность внесения изменений обычными пользователями из меню пользователя.
Информация о конфигурации, Справочный режим, Сообщения на lcd-панели
Использование меню, Информация о конфигурации справочный режим, Сообщения на lcd-панели использование меню Support chat

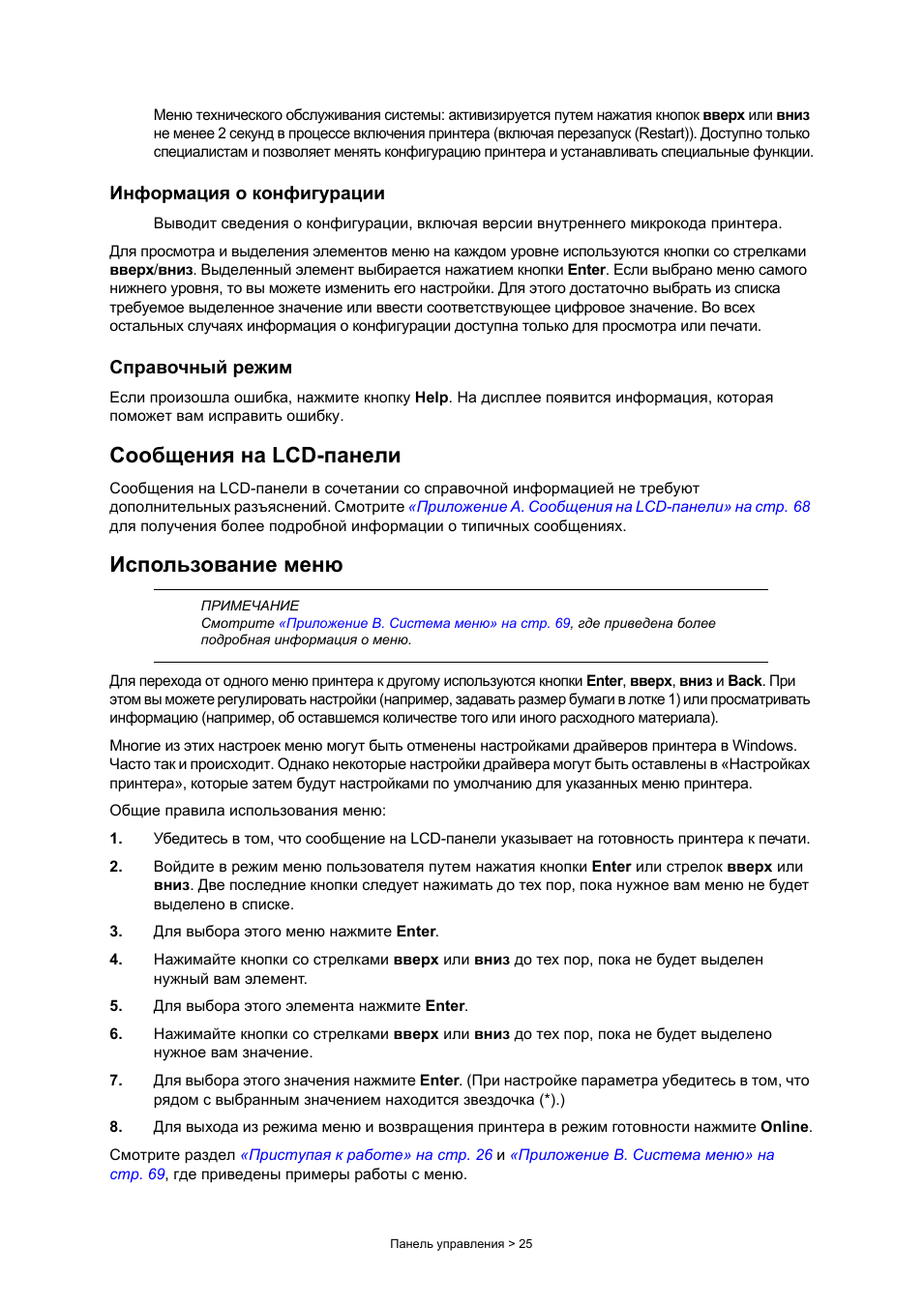

Меню технического обслуживания системы: активизируется путем нажатия кнопок вверх или вниз не менее 2 секунд в процессе включения принтера (включая перезапуск (Restart)). Доступно только специалистам и позволяет менять конфигурацию принтера и устанавливать специальные функции.
Информация о конфигурации
Выводит сведения о конфигурации, включая версии внутреннего микрокода принтера.
Для просмотра и выделения элементов меню на каждом уровне используются кнопки со стрелками вверх/вниз. Выделенный элемент выбирается нажатием кнопки Enter. Если выбрано меню самого нижнего уровня, то вы можете изменить его настройки. Для этого достаточно выбрать из списка требуемое выделенное значение или ввести соответствующее цифровое значение. Во всех остальных случаях информация о конфигурации доступна только для просмотра или печати.
Справочный режим
Если произошла ошибка, нажмите кнопку Help. На дисплее появится информация, которая поможет вам исправить ошибку.
Сообщения на LCD-панели
Сообщения на LCD-панели в сочетании со справочной информацией не требуют дополнительных разъяснений. Смотрите
для получения более подробной информации о типичных сообщениях.
Использование меню
Для перехода от одного меню принтера к другому используются кнопки Enter, вверх, вниз и Back. При этом вы можете регулировать настройки (например, задавать размер бумаги в лотке 1) или просматривать информацию (например, об оставшемся количестве того или иного расходного материала).
Многие из этих настроек меню могут быть отменены настройками драйверов принтера в Windows. Часто так и происходит. Однако некоторые настройки драйвера могут быть оставлены в «Настройках принтера», которые затем будут настройками по умолчанию для указанных меню принтера.
Общие правила использования меню:
1.
Убедитесь в том, что сообщение на LCD-панели указывает на готовность принтера к печати.
2.
Войдите в режим меню пользователя путем нажатия кнопки Enter или стрелок вверх или вниз. Две последние кнопки следует нажимать до тех пор, пока нужное вам меню не будет выделено в списке.
3.
Для выбора этого меню нажмите Enter.
4.
Нажимайте кнопки со стрелками вверх или вниз до тех пор, пока не будет выделен нужный вам элемент.
5.
Для выбора этого элемента нажмите Enter.
6.
Нажимайте кнопки со стрелками вверх или вниз до тех пор, пока не будет выделено нужное вам значение.
7.
Для выбора этого значения нажмите Enter. (При настройке параметра убедитесь в том, что рядом с выбранным значением находится звездочка (*).)
8.
Для выхода из режима меню и возвращения принтера в режим готовности нажмите Online.

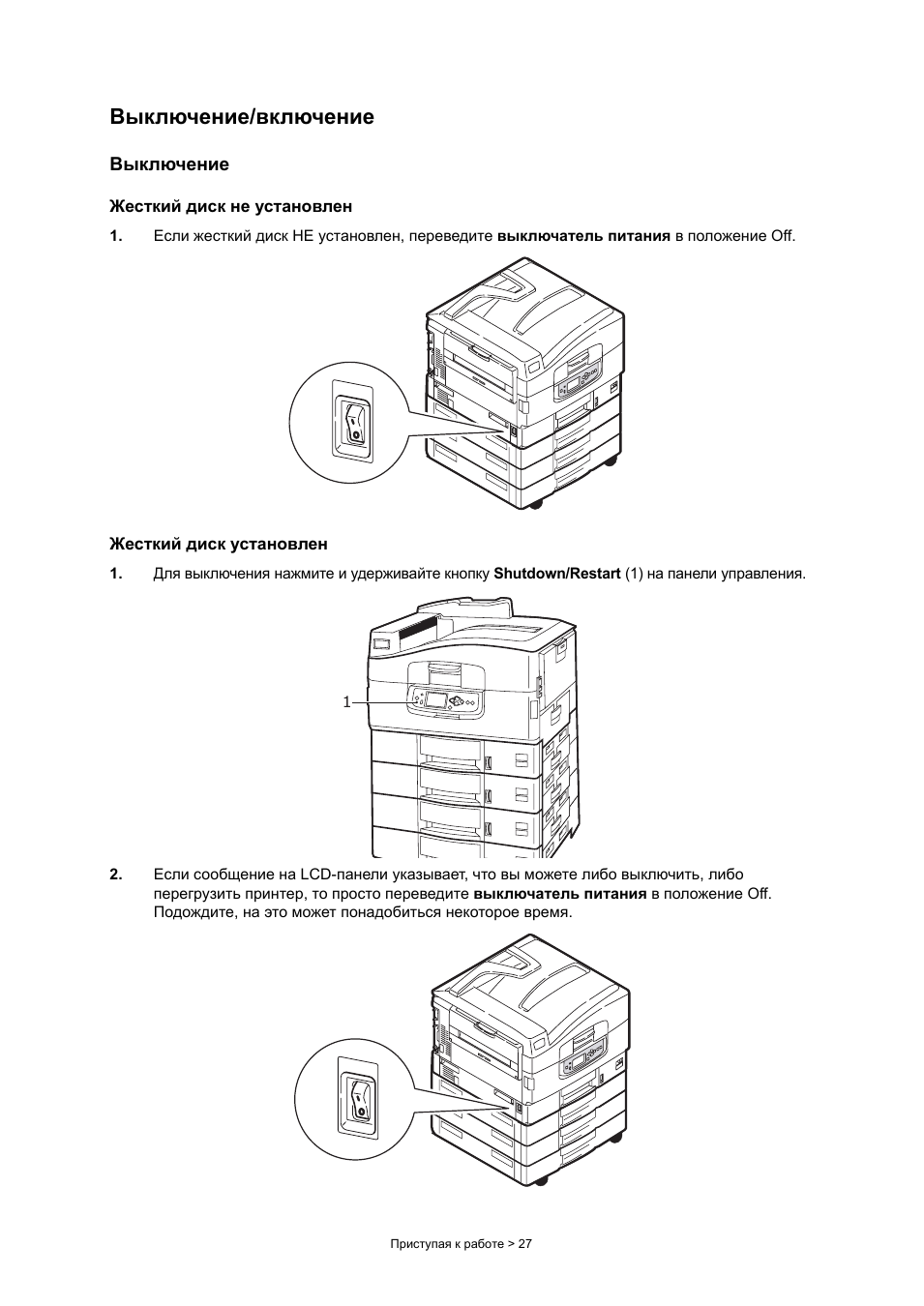

Если жесткий диск НЕ установлен, переведите выключатель питания в положение Off.
Жесткий диск установлен
1.
Для выключения нажмите и удерживайте кнопку Shutdown/Restart (1) на панели управления.
2.
Если сообщение на LCD-панели указывает, что вы можете либо выключить, либо перегрузить принтер, то просто переведите выключатель питания в положение Off. Подождите, на это может понадобиться некоторое время.
1
Включение, Изменение языка сообщений, Проверка текущих настроек

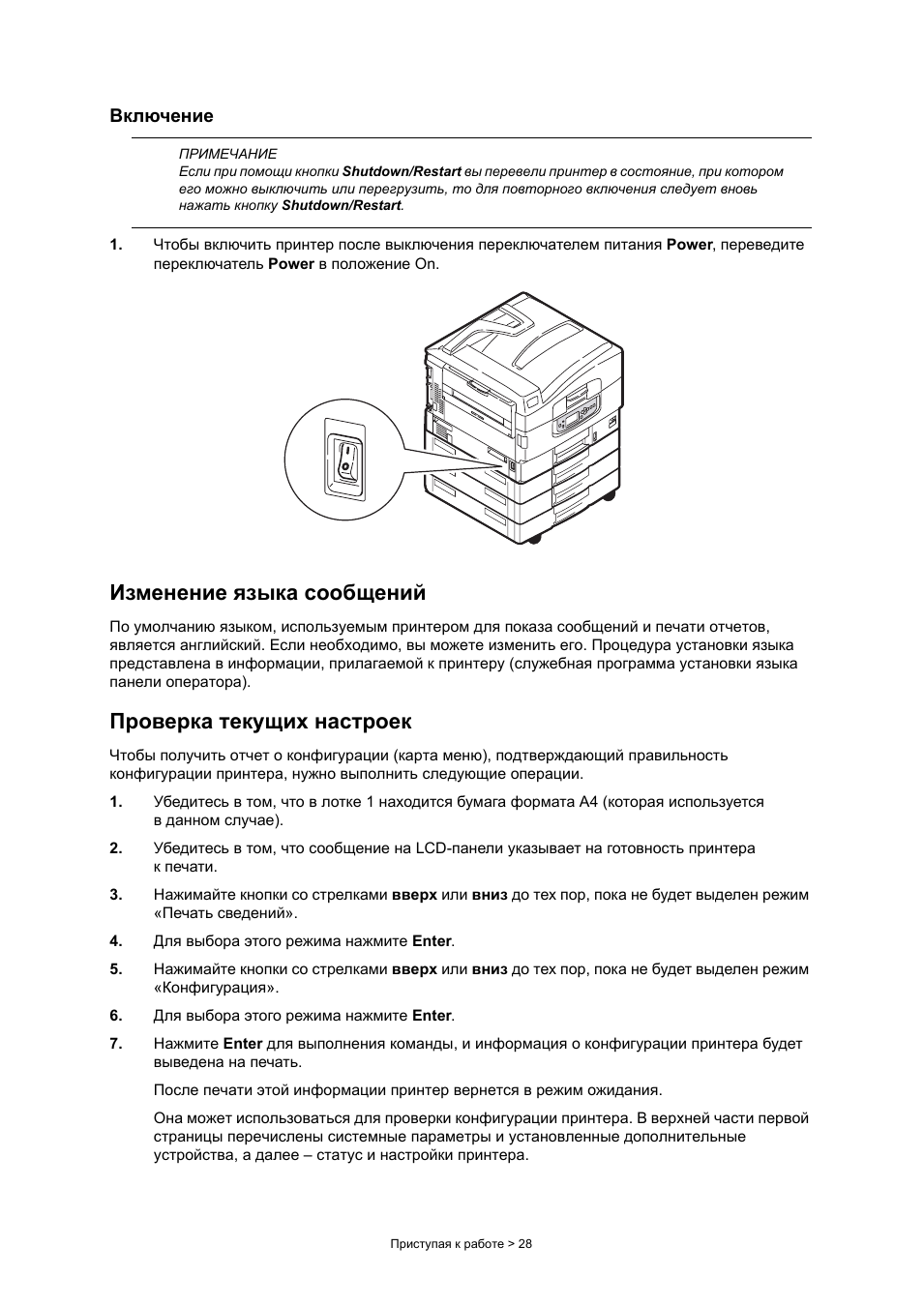

Чтобы включить принтер после выключения переключателем питания Power, переведите переключатель Power в положение On.
Изменение языка сообщений
По умолчанию языком, используемым принтером для показа сообщений и печати отчетов, является английский. Если необходимо, вы можете изменить его. Процедура установки языка представлена в информации, прилагаемой к принтеру (служебная программа установки языка панели оператора).
Проверка текущих настроек
Чтобы получить отчет о конфигурации (карта меню), подтверждающий правильность конфигурации принтера, нужно выполнить следующие операции.
1.
Убедитесь в том, что в лотке 1 находится бумага формата A4 (которая используется в данном случае).
2.
Убедитесь в том, что сообщение на LCD-панели указывает на готовность принтера к печати.
3.
Нажимайте кнопки со стрелками вверх или вниз до тех пор, пока не будет выделен режим «Печать сведений».
4.
Для выбора этого режима нажмите Enter.
5.
Нажимайте кнопки со стрелками вверх или вниз до тех пор, пока не будет выделен режим «Конфигурация».
6.
Для выбора этого режима нажмите Enter.
7.
Нажмите Enter для выполнения команды, и информация о конфигурации принтера будет выведена на печать.
После печати этой информации принтер вернется в режим ожидания.
Она может использоваться для проверки конфигурации принтера. В верхней части первой страницы перечислены системные параметры и установленные дополнительные устройства, а далее – статус и настройки принтера.
ПРИМЕЧАНИЕ Если при помощи кнопки Shutdown/Restart вы перевели принтер в состояние, при котором его можно выключить или перегрузить, то для повторного включения следует вновь нажать кнопку Shutdown/Restart.

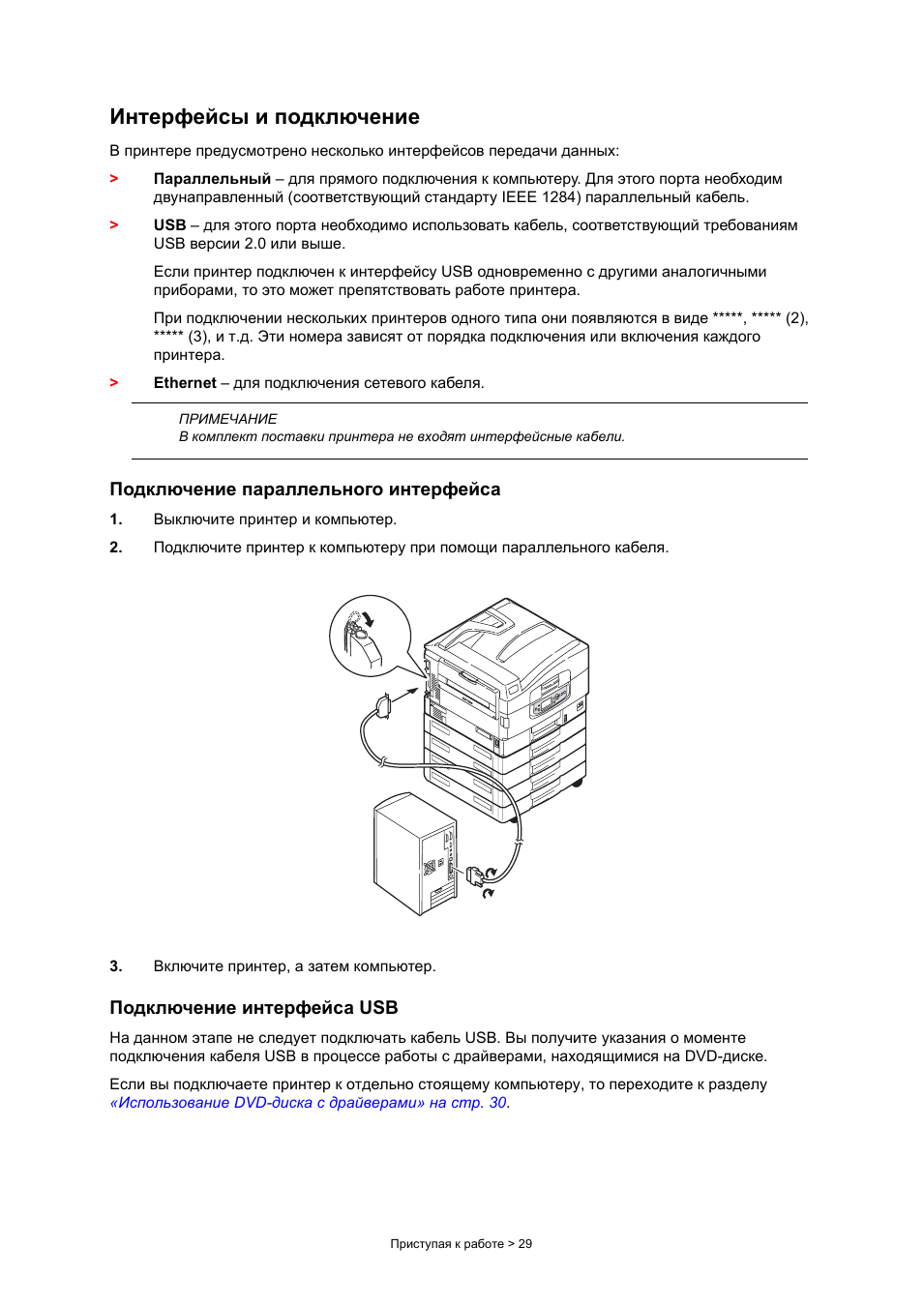

Интерфейсы и подключение, Подключение параллельного интерфейса, Подключение интерфейса usb
В принтере предусмотрено несколько интерфейсов передачи данных:
>
Параллельный – для прямого подключения к компьютеру. Для этого порта необходим двунаправленный (соответствующий стандарту IEEE 1284) параллельный кабель.
>
USB – для этого порта необходимо использовать кабель, соответствующий требованиям USB версии 2.0 или выше.
Если принтер подключен к интерфейсу USB одновременно с другими аналогичными приборами, то это может препятствовать работе принтера.
При подключении нескольких принтеров одного типа они появляются в виде *****, ***** (2), ***** (3), и т.д. Эти номера зависят от порядка подключения или включения каждого принтера.
>
Ethernet – для подключения сетевого кабеля.
Подключение параллельного интерфейса
1.
Выключите принтер и компьютер.
2.
Подключите принтер к компьютеру при помощи параллельного кабеля.
3.
Включите принтер, а затем компьютер.
Подключение интерфейса USB
На данном этапе не следует подключать кабель USB. Вы получите указания о моменте подключения кабеля USB в процессе работы с драйверами, находящимися на DVD-диске.
Если вы подключаете принтер к отдельно стоящему компьютеру, то переходите к разделу

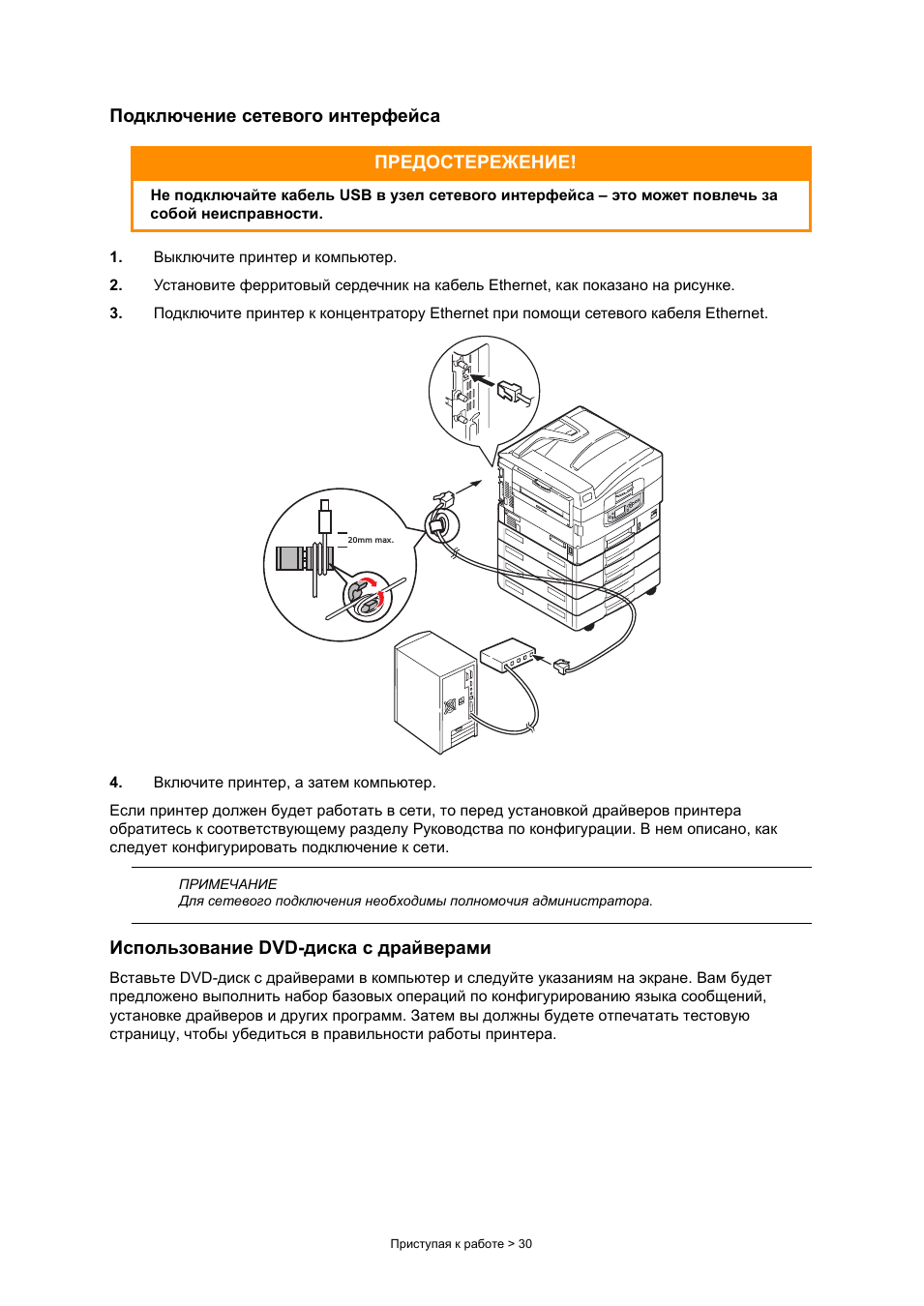

Установите ферритовый сердечник на кабель Ethernet, как показано на рисунке.
3.
Подключите принтер к концентратору Ethernet при помощи сетевого кабеля Ethernet.
4.
Включите принтер, а затем компьютер.
Если принтер должен будет работать в сети, то перед установкой драйверов принтера обратитесь к соответствующему разделу Руководства по конфигурации. В нем описано, как следует конфигурировать подключение к сети.
Использование DVD-диска с драйверами
Вставьте DVD-диск с драйверами в компьютер и следуйте указаниям на экране. Вам будет предложено выполнить набор базовых операций по конфигурированию языка сообщений, установке драйверов и других программ. Затем вы должны будете отпечатать тестовую страницу, чтобы убедиться в правильности работы принтера.
ПРЕДОСТЕРЕЖЕНИЕ!
Не подключайте кабель USB в узел сетевого интерфейса – это может повлечь за собой неисправности.
ПРИМЕЧАНИЕ Для сетевого подключения необходимы полномочия администратора.
