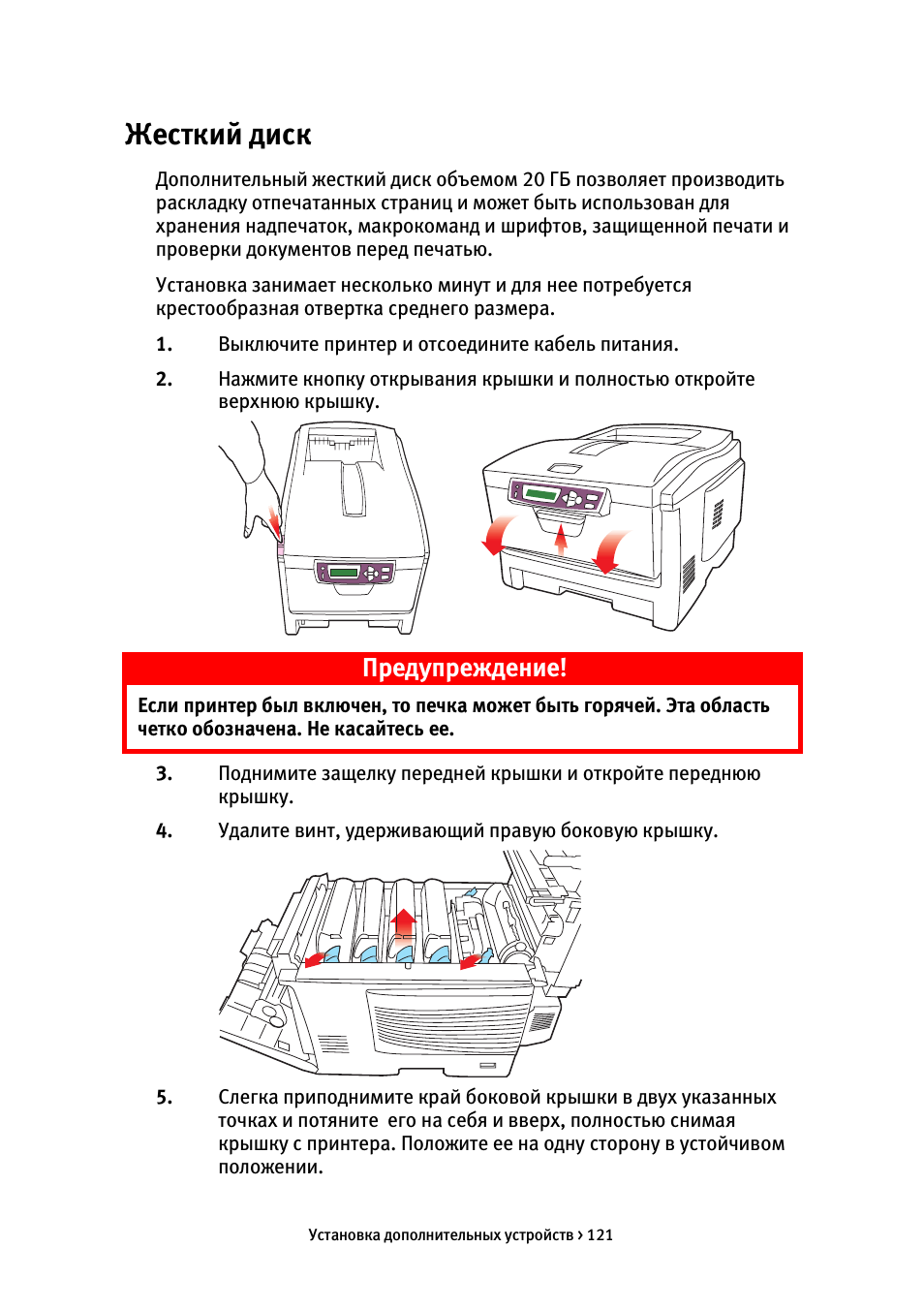

Дополнительный жесткий диск объемом 20 ГБ позволяет производить раскладку отпечатанных страниц и может быть использован для хранения надпечаток, макрокоманд и шрифтов, защищенной печати и проверки документов перед печатью.
Установка занимает несколько минут и для нее потребуется крестообразная отвертка среднего размера.
1.
Выключите принтер и отсоедините кабель питания.
2.
Нажмите кнопку открывания крышки и полностью откройте верхнюю крышку.
3.
Поднимите защелку передней крышки и откройте переднюю крышку.
4.
Удалите винт, удерживающий правую боковую крышку.
5.
Слегка приподнимите край боковой крышки в двух указанных точках и потяните его на себя и вверх, полностью снимая крышку с принтера. Положите ее на одну сторону в устойчивом положении.
Предупреждение!
Если принтер был включен, то печка может быть горячей. Эта область четко обозначена. Не касайтесь ее.

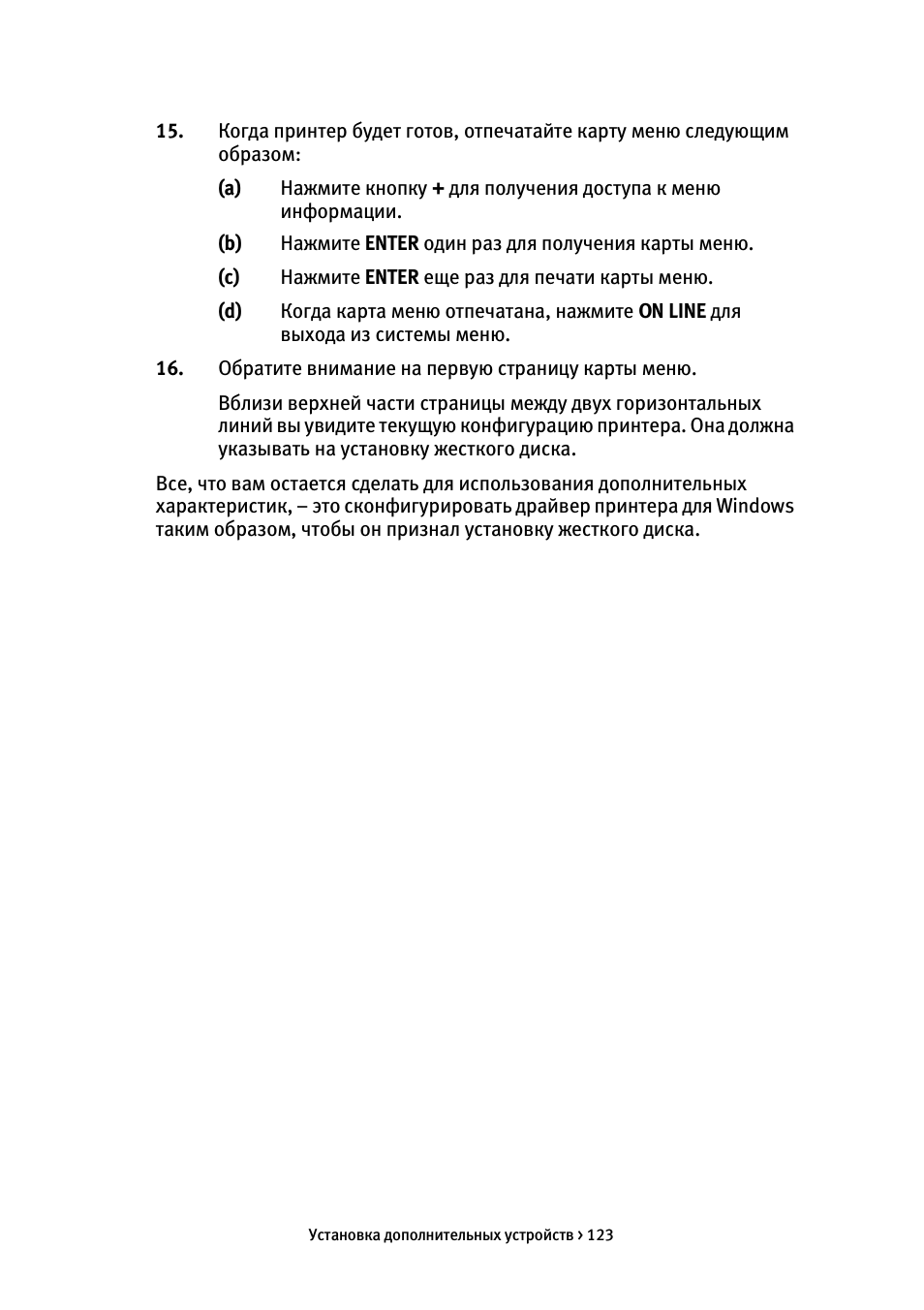

Когда принтер будет готов, отпечатайте карту меню следующим образом:
(a)
Нажмите кнопку
+ для получения доступа к меню
информации.
(b)
Нажмите
ENTER один раз для получения карты меню.
(c)
Нажмите
ENTER еще раз для печати карты меню.
(d)
Когда карта меню отпечатана, нажмите
ON LINE для
выхода из системы меню.
16.
Обратите внимание на первую страницу карты меню.
Вблизи верхней части страницы между двух горизонтальных линий вы увидите текущую конфигурацию принтера. Она должна указывать на установку жесткого диска.
Все, что вам остается сделать для использования дополнительных характеристик, – это сконфигурировать драйвер принтера для Windows таким образом, чтобы он признал установку жесткого диска.

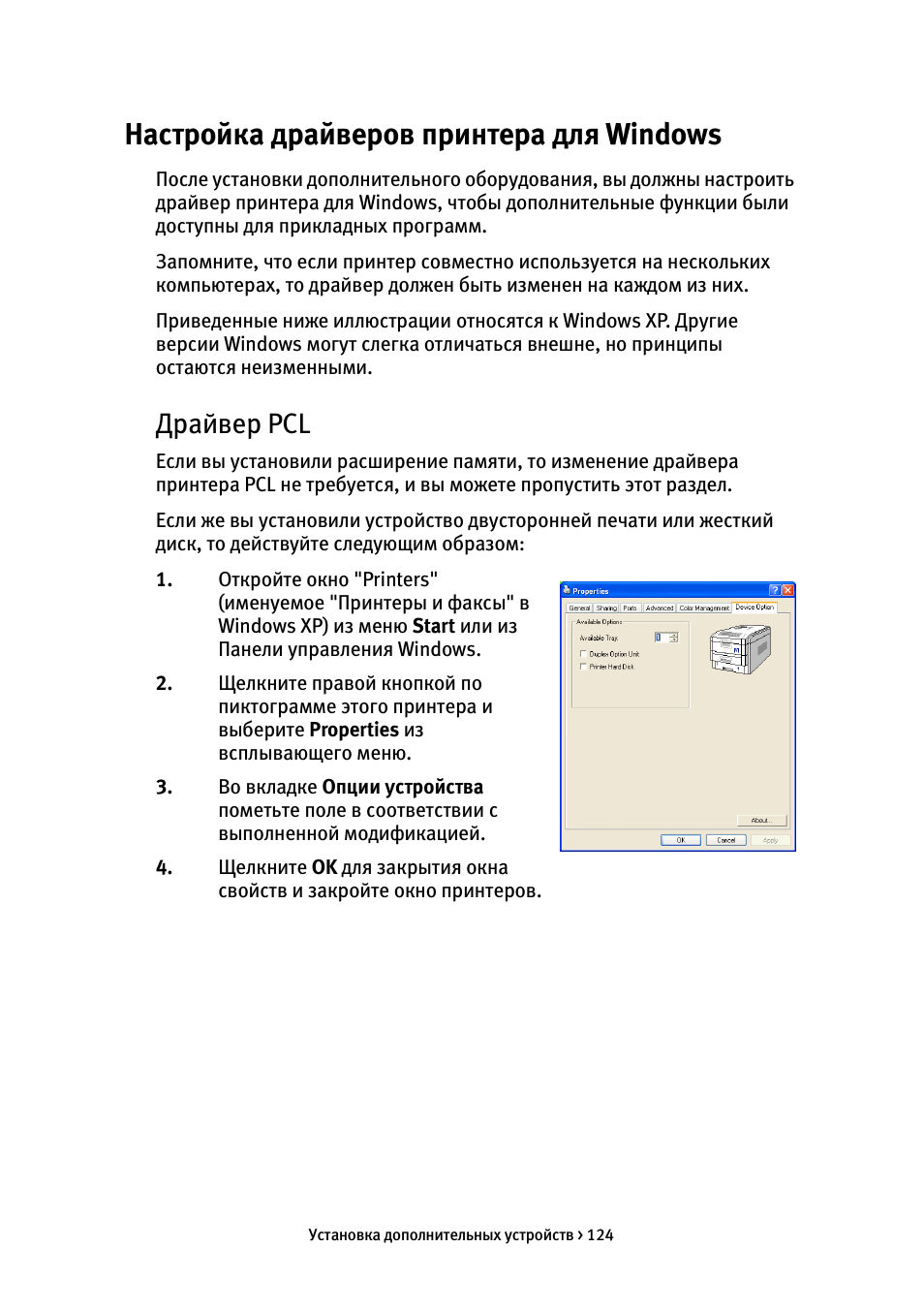

Настройка драйверов принтера для windows, Драйвер pcl
После установки дополнительного оборудования, вы должны настроить драйвер принтера для Windows, чтобы дополнительные функции были доступны для прикладных программ.
Запомните, что если принтер совместно используется на нескольких компьютерах, то драйвер должен быть изменен на каждом из них.
Приведенные ниже иллюстрации относятся к Windows XP. Другие версии Windows могут слегка отличаться внешне, но принципы остаются неизменными.
Драйвер PCL
Если вы установили расширение памяти, то изменение драйвера принтера PCL не требуется, и вы можете пропустить этот раздел.
Если же вы установили устройство двусторонней печати или жесткий диск, то действуйте следующим образом:
1.
Откройте окно "Printers" (именуемое "Принтеры и факсы" в Windows XP) из меню
Start или из
Панели управления Windows.
2.
Щелкните правой кнопкой по пиктограмме этого принтера и выберите
Properties из
всплывающего меню.
3.
Во вкладке
Опции устройства
пометьте поле в соответствии с выполненной модификацией.

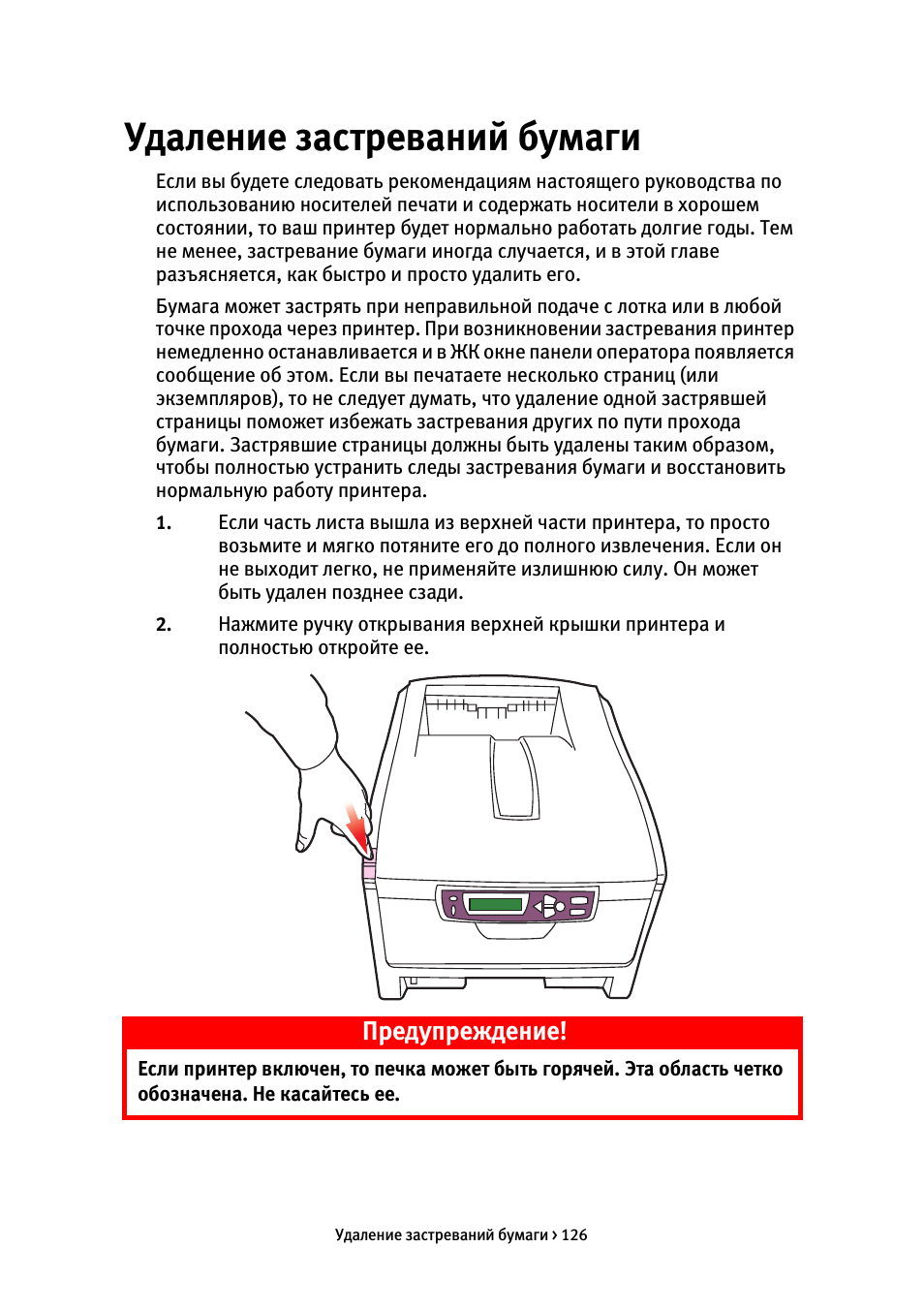

Если вы будете следовать рекомендациям настоящего руководства по использованию носителей печати и содержать носители в хорошем состоянии, то ваш принтер будет нормально работать долгие годы. Тем не менее, застревание бумаги иногда случается, и в этой главе разъясняется, как быстро и просто удалить его.
Бумага может застрять при неправильной подаче с лотка или в любой точке прохода через принтер. При возникновении застревания принтер немедленно останавливается и в ЖК окне панели оператора появляется сообщение об этом. Если вы печатаете несколько страниц (или экземпляров), то не следует думать, что удаление одной застрявшей страницы поможет избежать застревания других по пути прохода бумаги. Застрявшие страницы должны быть удалены таким образом, чтобы полностью устранить следы застревания бумаги и восстановить нормальную работу принтера.
1.
Если часть листа вышла из верхней части принтера, то просто возьмите и мягко потяните его до полного извлечения. Если он не выходит легко, не применяйте излишнюю силу. Он может быть удален позднее сзади.
2.
Нажмите ручку открывания верхней крышки принтера и полностью откройте ее.
Предупреждение!
Если принтер включен, то печка может быть горячей. Эта область четко обозначена. Не касайтесь ее.

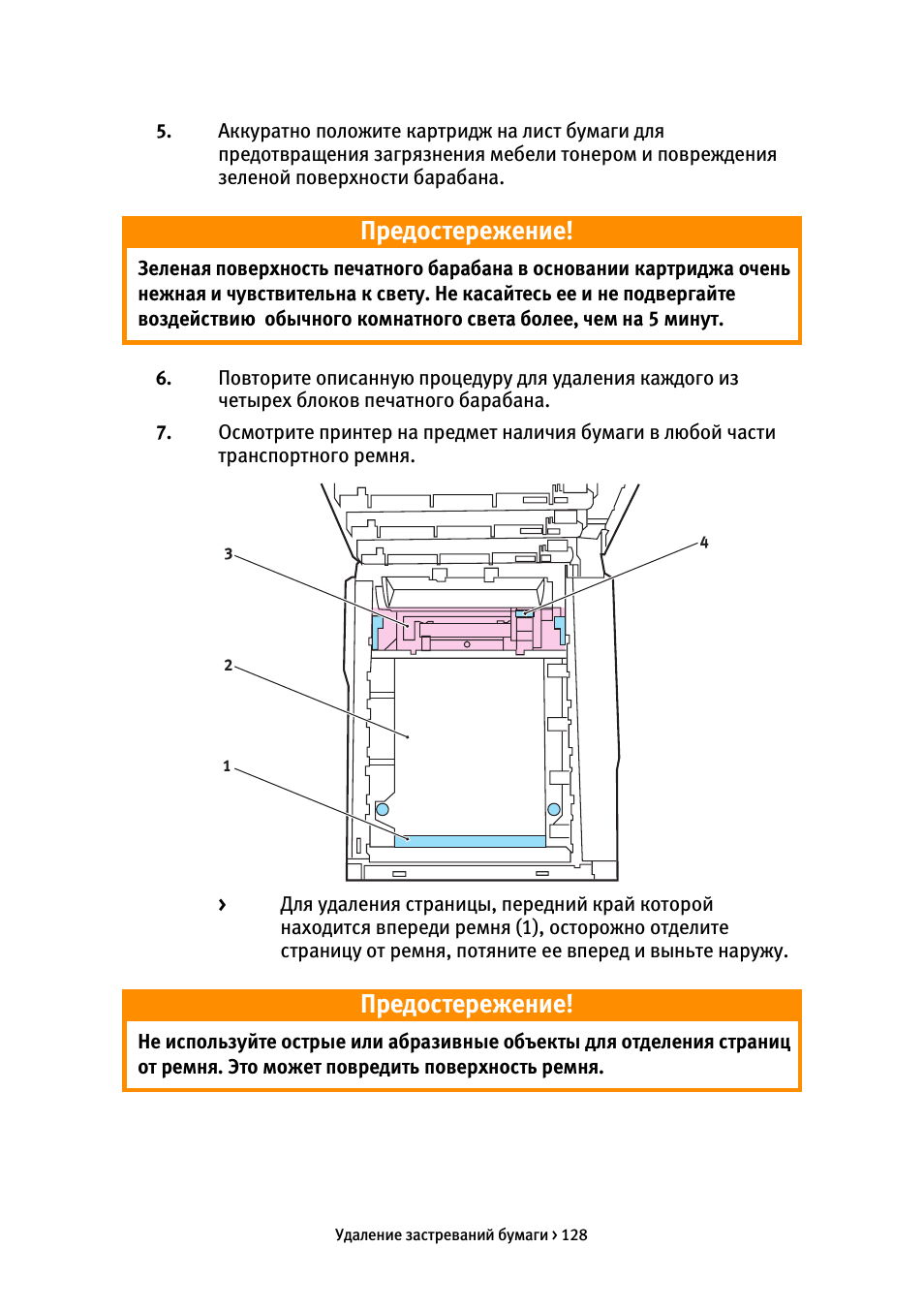

Аккуратно положите картридж на лист бумаги для предотвращения загрязнения мебели тонером и повреждения зеленой поверхности барабана.
6.
Повторите описанную процедуру для удаления каждого из четырех блоков печатного барабана.
7.
Осмотрите принтер на предмет наличия бумаги в любой части транспортного ремня.
>
Для удаления страницы, передний край которой находится впереди ремня (1), осторожно отделите страницу от ремня, потяните ее вперед и выньте наружу.
Предостережение!
Зеленая поверхность печатного барабана в основании картриджа очень нежная и чувствительна к свету. Не касайтесь ее и не подвергайте воздействию обычного комнатного света более, чем на 5 минут.
Предостережение!
Не используйте острые или абразивные объекты для отделения страниц от ремня. Это может повредить поверхность ремня.

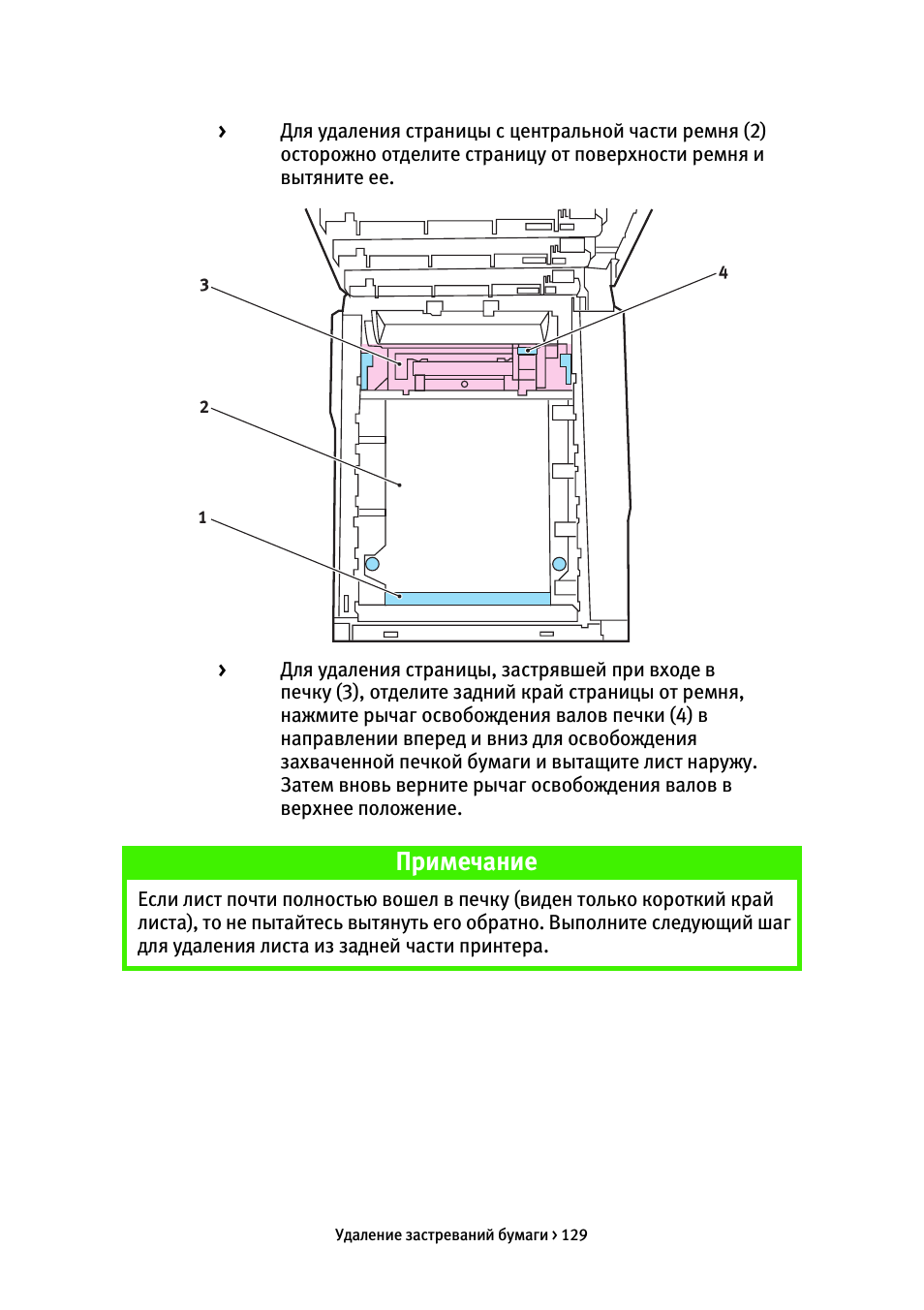

Для удаления страницы с центральной части ремня (2) осторожно отделите страницу от поверхности ремня и вытяните ее.
>
Для удаления страницы, застрявшей при входе в печку (3), отделите задний край страницы от ремня, нажмите рычаг освобождения валов печки (4) в направлении вперед и вниз для освобождения захваченной печкой бумаги и вытащите лист наружу. Затем вновь верните рычаг освобождения валов в верхнее положение.
Примечание
Если лист почти полностью вошел в печку (виден только короткий край листа), то не пытайтесь вытянуть его обратно. Выполните следующий шаг для удаления листа из задней части принтера.

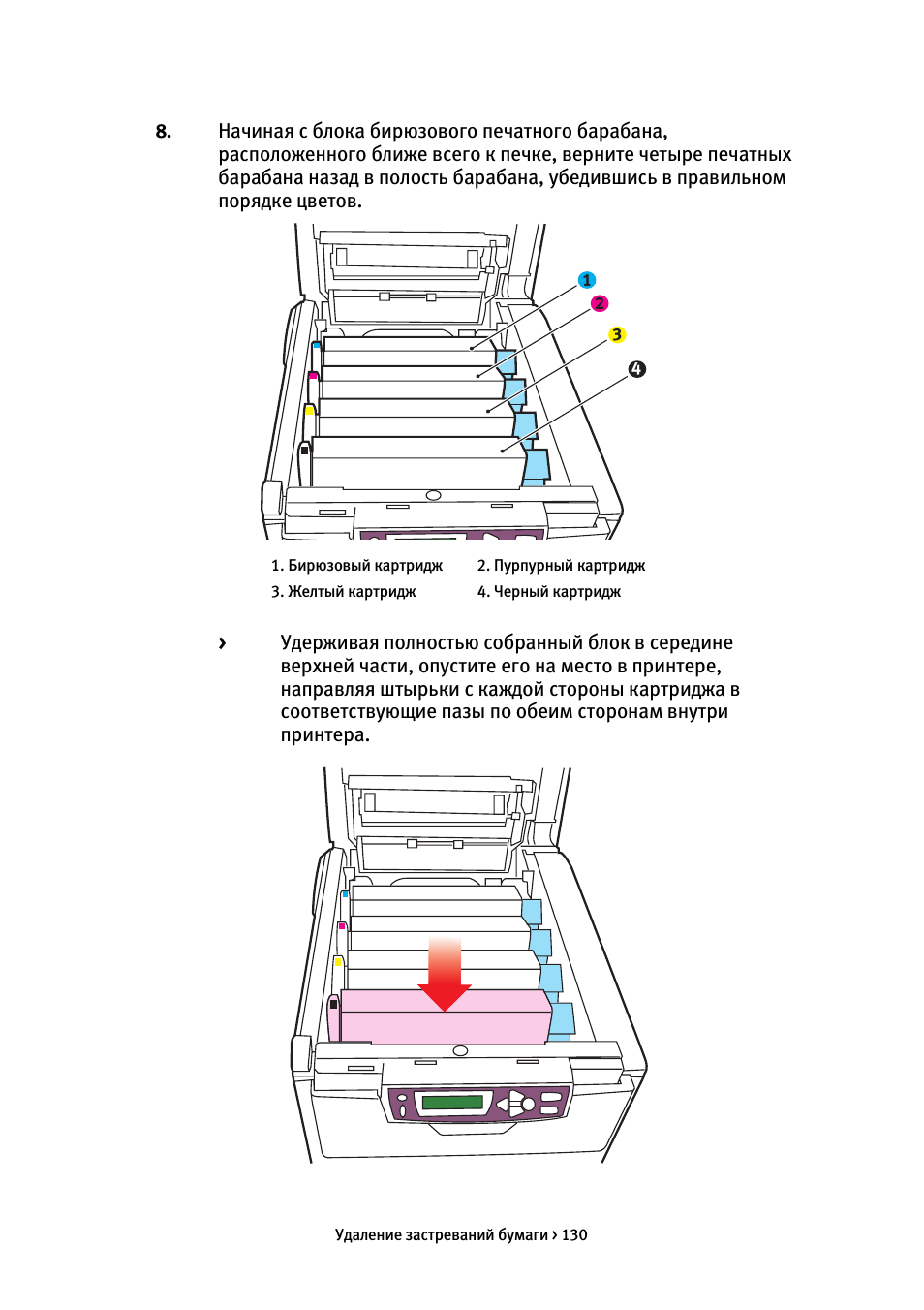

Начиная с блока бирюзового печатного барабана, расположенного ближе всего к печке, верните четыре печатных барабана назад в полость барабана, убедившись в правильном порядке цветов.
>
Удерживая полностью собранный блок в середине верхней части, опустите его на место в принтере, направляя штырьки с каждой стороны картриджа в соответствующие пазы по обеим сторонам внутри принтера.
