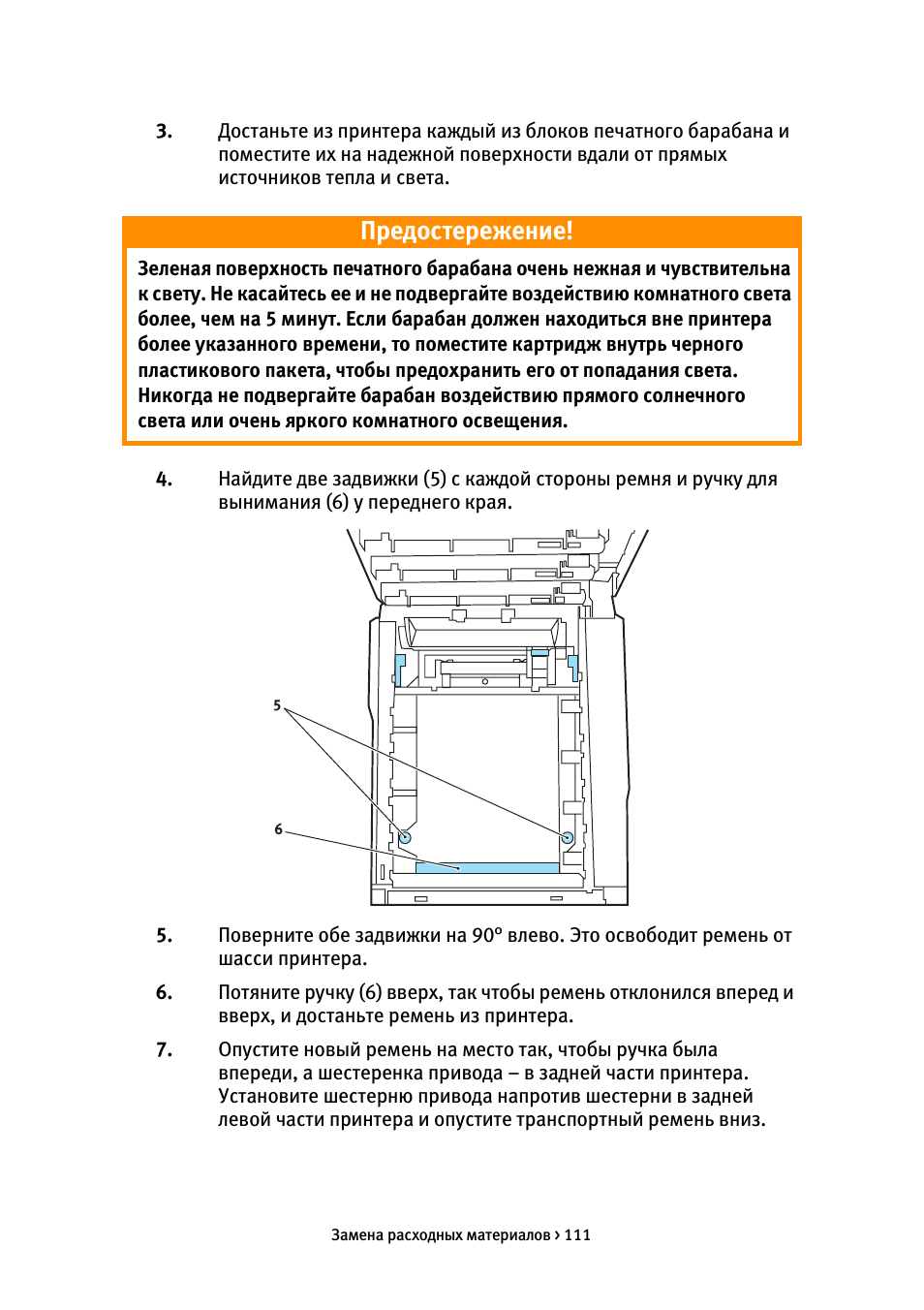

Достаньте из принтера каждый из блоков печатного барабана и поместите их на надежной поверхности вдали от прямых источников тепла и света.
4.
Найдите две задвижки (5) с каждой стороны ремня и ручку для вынимания (6) у переднего края.
5.
Поверните обе задвижки на 90° влево. Это освободит ремень от шасси принтера.
6.
Потяните ручку (6) вверх, так чтобы ремень отклонился вперед и вверх, и достаньте ремень из принтера.
7.
Опустите новый ремень на место так, чтобы ручка была впереди, а шестеренка привода – в задней части принтера. Установите шестерню привода напротив шестерни в задней левой части принтера и опустите транспортный ремень вниз.
Предостережение!
Зеленая поверхность печатного барабана очень нежная и чувствительна к свету. Не касайтесь ее и не подвергайте воздействию комнатного света более, чем на 5 минут. Если барабан должен находиться вне принтера более указанного времени, то поместите картридж внутрь черного пластикового пакета, чтобы предохранить его от попадания света. Никогда не подвергайте барабан воздействию прямого солнечного света или очень яркого комнатного освещения.

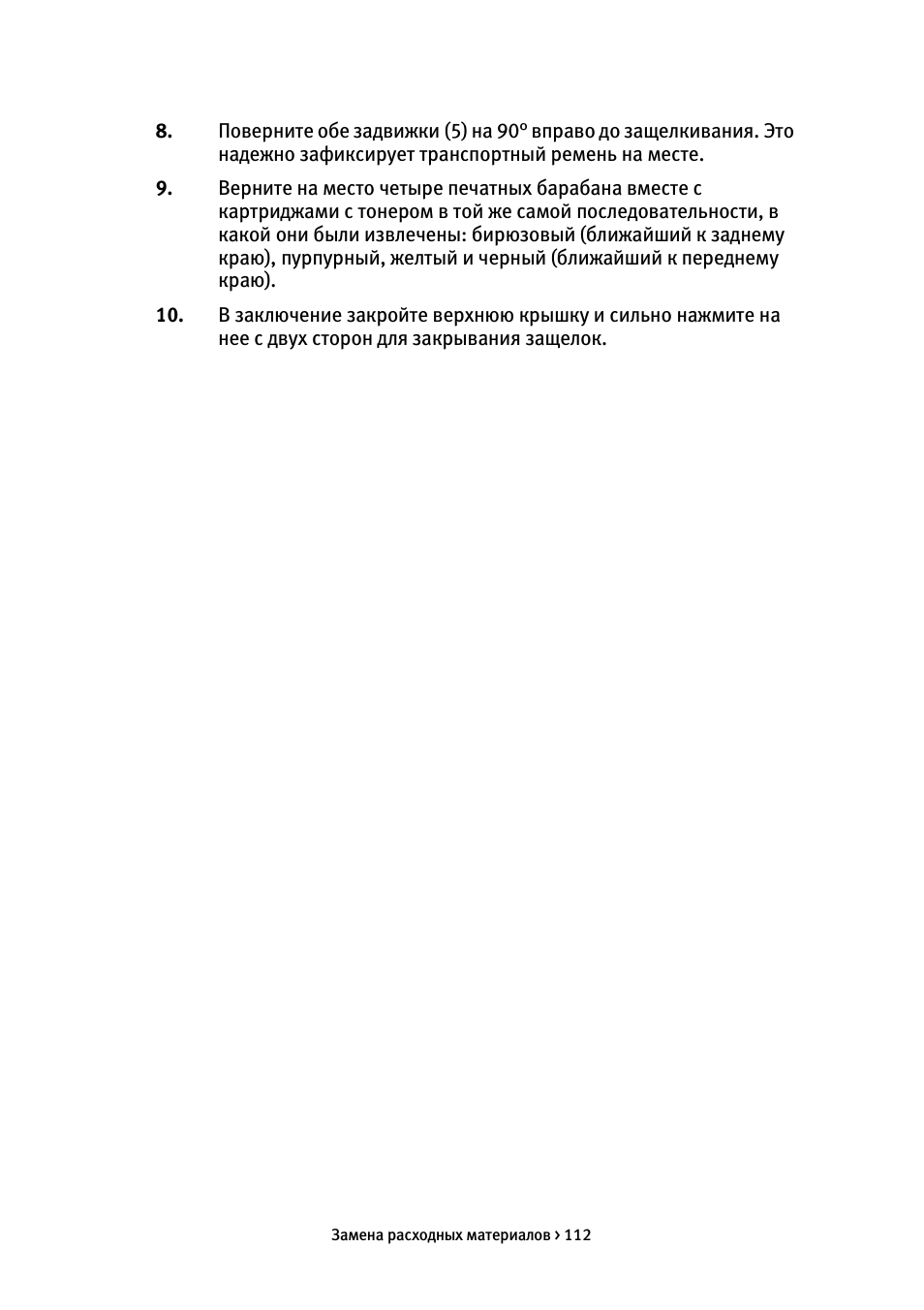

Поверните обе задвижки (5) на 90° вправо до защелкивания. Это надежно зафиксирует транспортный ремень на месте.
9.
Верните на место четыре печатных барабана вместе с картриджами с тонером в той же самой последовательности, в какой они были извлечены: бирюзовый (ближайший к заднему краю), пурпурный, желтый и черный (ближайший к переднему краю).
10.
В заключение закройте верхнюю крышку и сильно нажмите на нее с двух сторон для закрывания защелок.

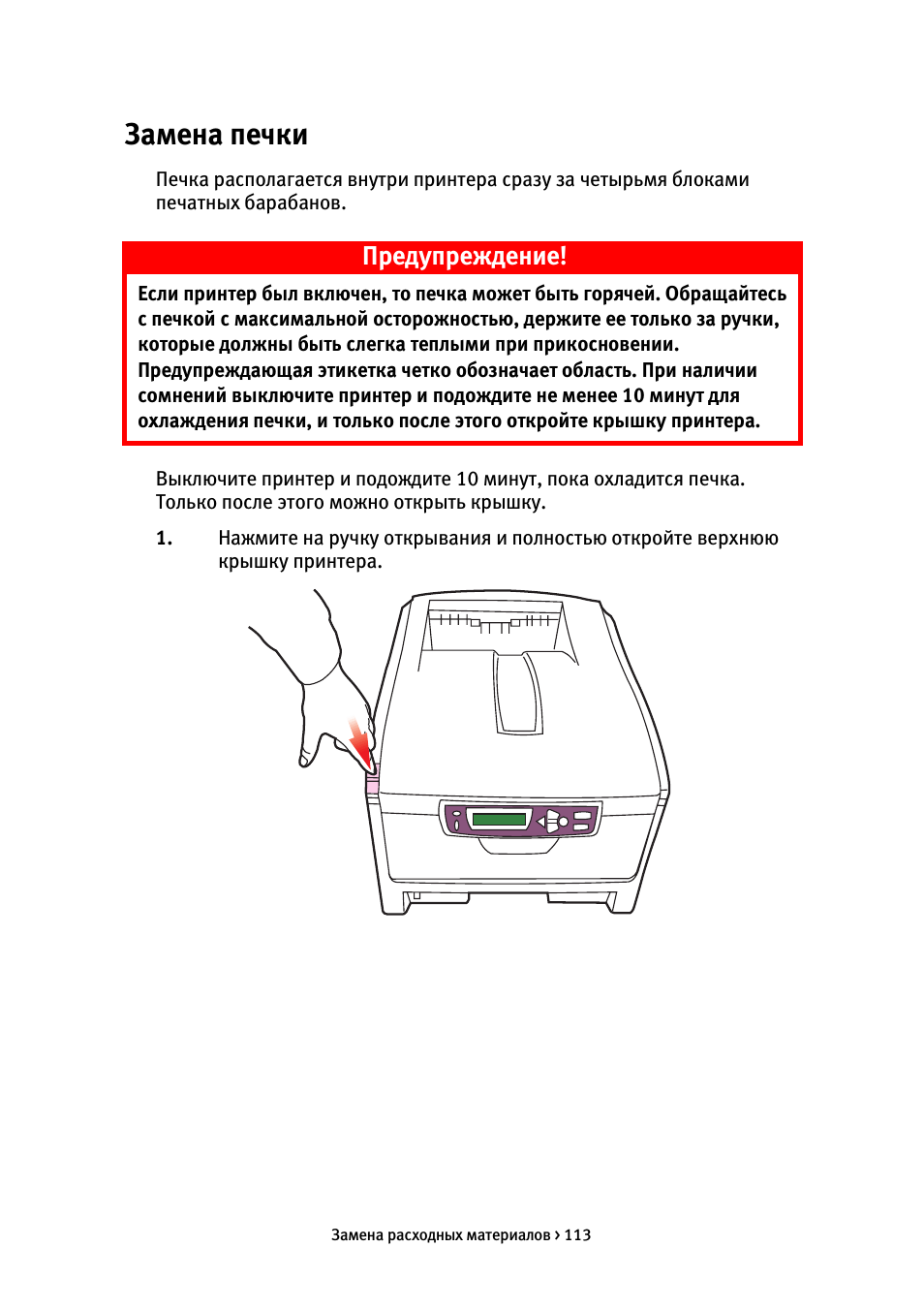

Печка располагается внутри принтера сразу за четырьмя блоками печатных барабанов.
Выключите принтер и
подождите 10 минут, пока охладится печка.
Только после этого можно открыть крышку.
1.
Нажмите на ручку открывания и полностью откройте верхнюю крышку принтера.
Предупреждение!
Если принтер был включен, то печка может быть горячей. Обращайтесь с печкой с максимальной осторожностью, держите ее только за ручки, которые должны быть слегка теплыми при прикосновении. Предупреждающая этикетка четко обозначает область. При наличии сомнений выключите принтер и подождите не менее 10 минут для охлаждения печки, и только после этого откройте крышку принтера.

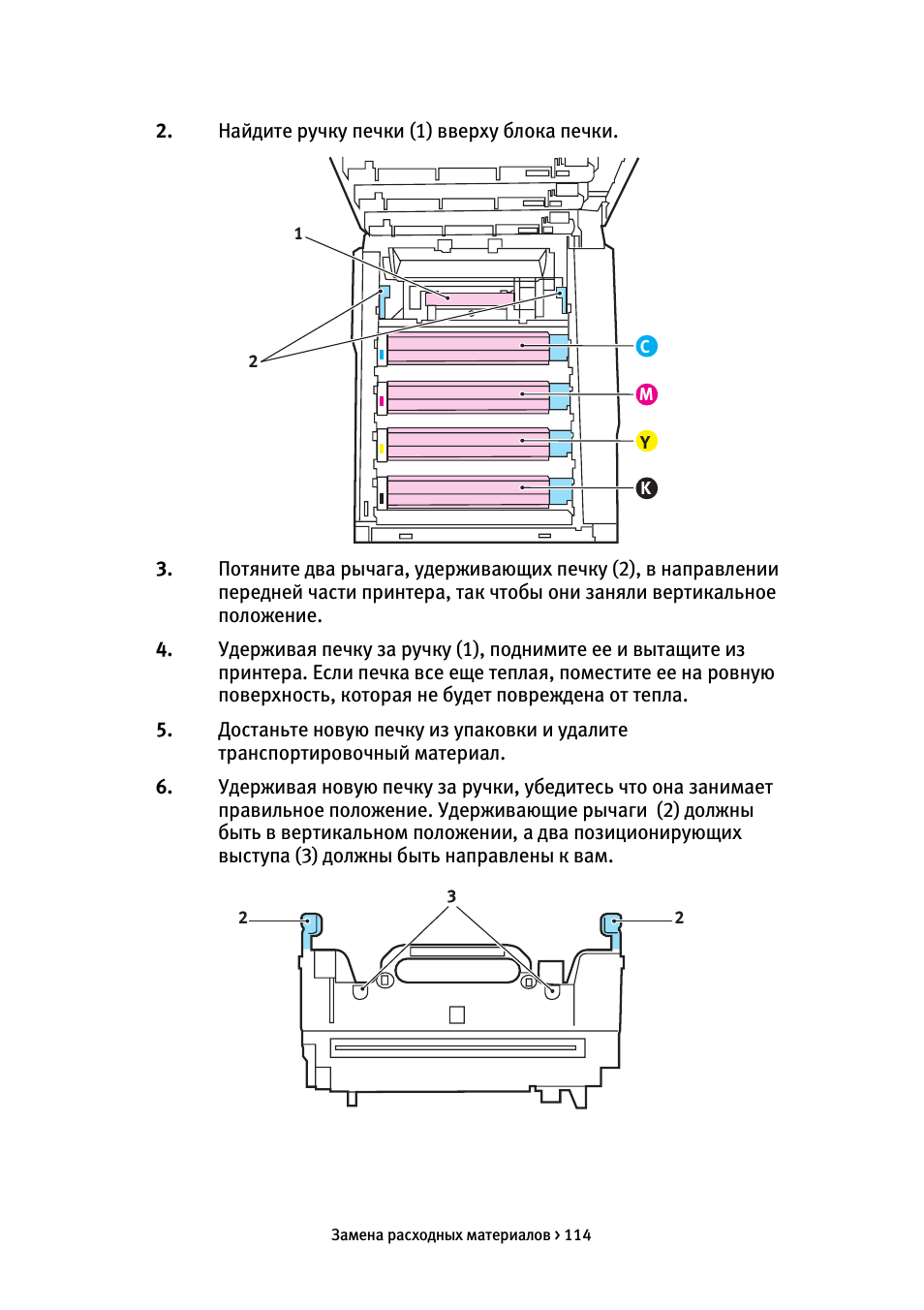

Потяните два рычага, удерживающих печку (2), в направлении передней части принтера, так чтобы они заняли вертикальное положение.
4.
Удерживая печку за ручку (1), поднимите ее и вытащите из принтера. Если печка все еще теплая, поместите ее на ровную поверхность, которая не будет повреждена от тепла.
5.
Достаньте новую печку из упаковки и удалите транспортировочный материал.
6.
Удерживая новую печку за ручки, убедитесь что она занимает правильное положение. Удерживающие рычаги (2) должны быть в вертикальном положении, а два позиционирующих выступа (3) должны быть направлены к вам.

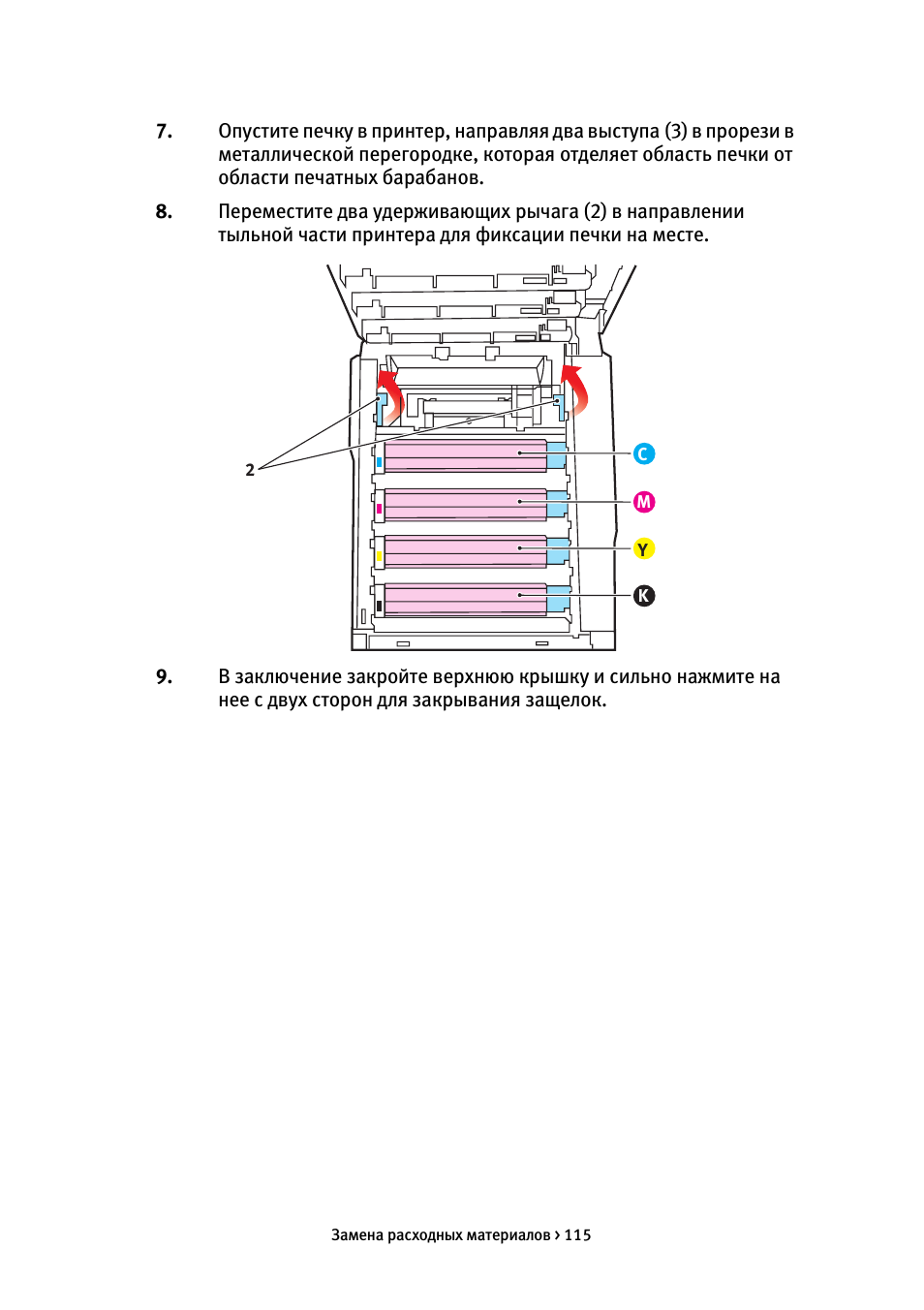

Опустите печку в принтер, направляя два выступа (3) в прорези в металлической перегородке, которая отделяет область печки от области печатных барабанов.
8.
Переместите два удерживающих рычага (2) в направлении тыльной части принтера для фиксации печки на месте.
9.
В заключение закройте верхнюю крышку и сильно нажмите на нее с двух сторон для закрывания защелок.
2
C
M
Y
K

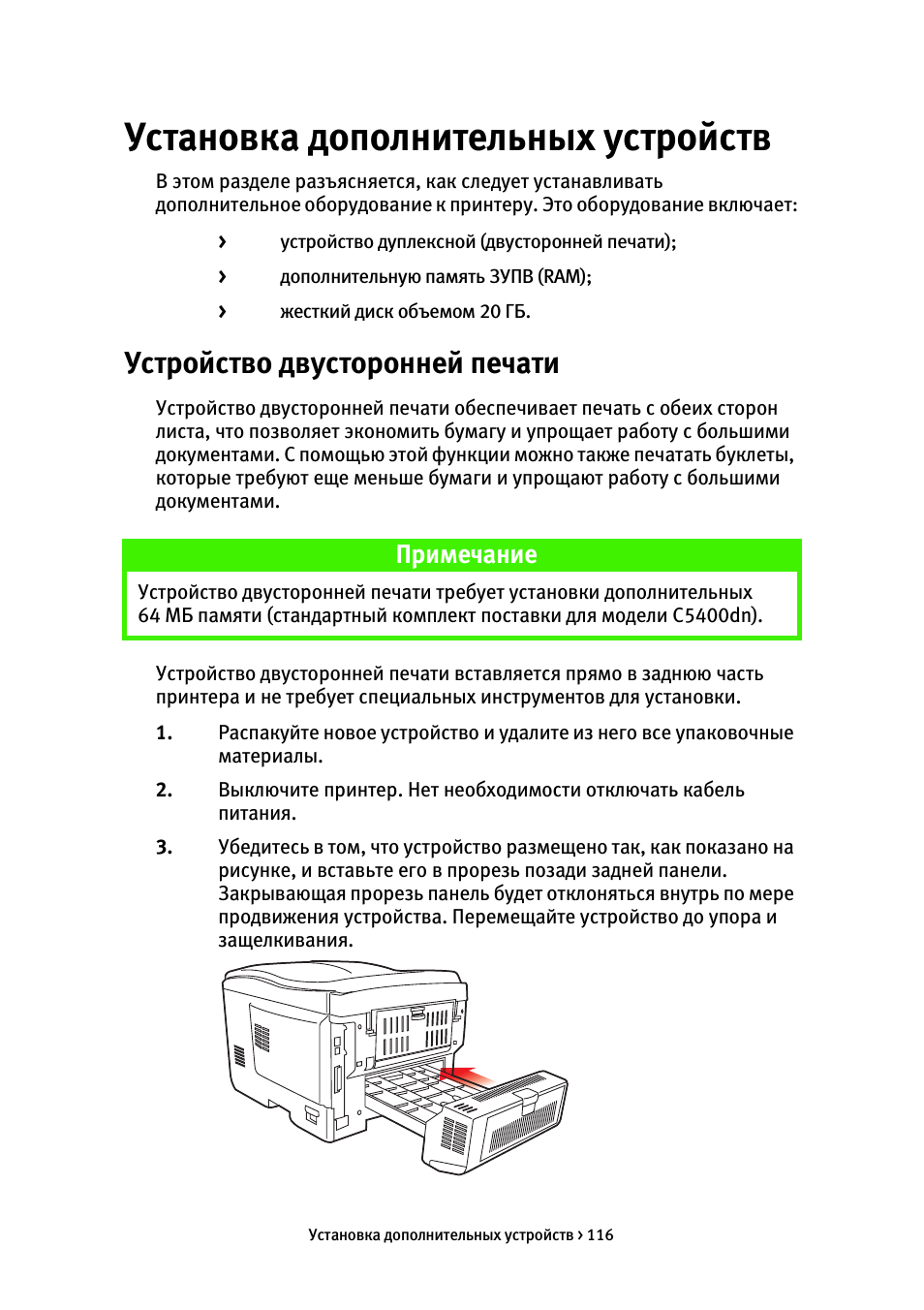

Установка дополнительных устройств, Устройство двусторонней печати, Примечание
В этом разделе разъясняется, как следует устанавливать дополнительное оборудование к принтеру. Это оборудование включает:
>
устройство дуплексной (двусторонней печати);
>
дополнительную память ЗУПВ (RAM);
>
жесткий диск объемом 20 ГБ.
Устройство двусторонней печати
Устройство двусторонней печати обеспечивает печать с обеих сторон листа, что позволяет экономить бумагу и упрощает работу с большими документами. С помощью этой функции можно также печатать буклеты, которые требуют еще меньше бумаги и упрощают работу с большими документами.
Устройство двусторонней печати вставляется прямо в заднюю часть принтера и не требует специальных инструментов для установки.
1.
Распакуйте новое устройство и удалите из него все упаковочные материалы.
2.
Выключите принтер. Нет необходимости отключать кабель питания.
3.
Убедитесь в том, что устройство размещено так, как показано на рисунке, и вставьте его в прорезь позади задней панели. Закрывающая прорезь панель будет отклоняться внутрь по мере продвижения устройства. Перемещайте устройство до упора и защелкивания.
Примечание
Устройство двусторонней печати требует установки дополнительных 64 МБ памяти (стандартный комплект поставки для модели C5400dn).

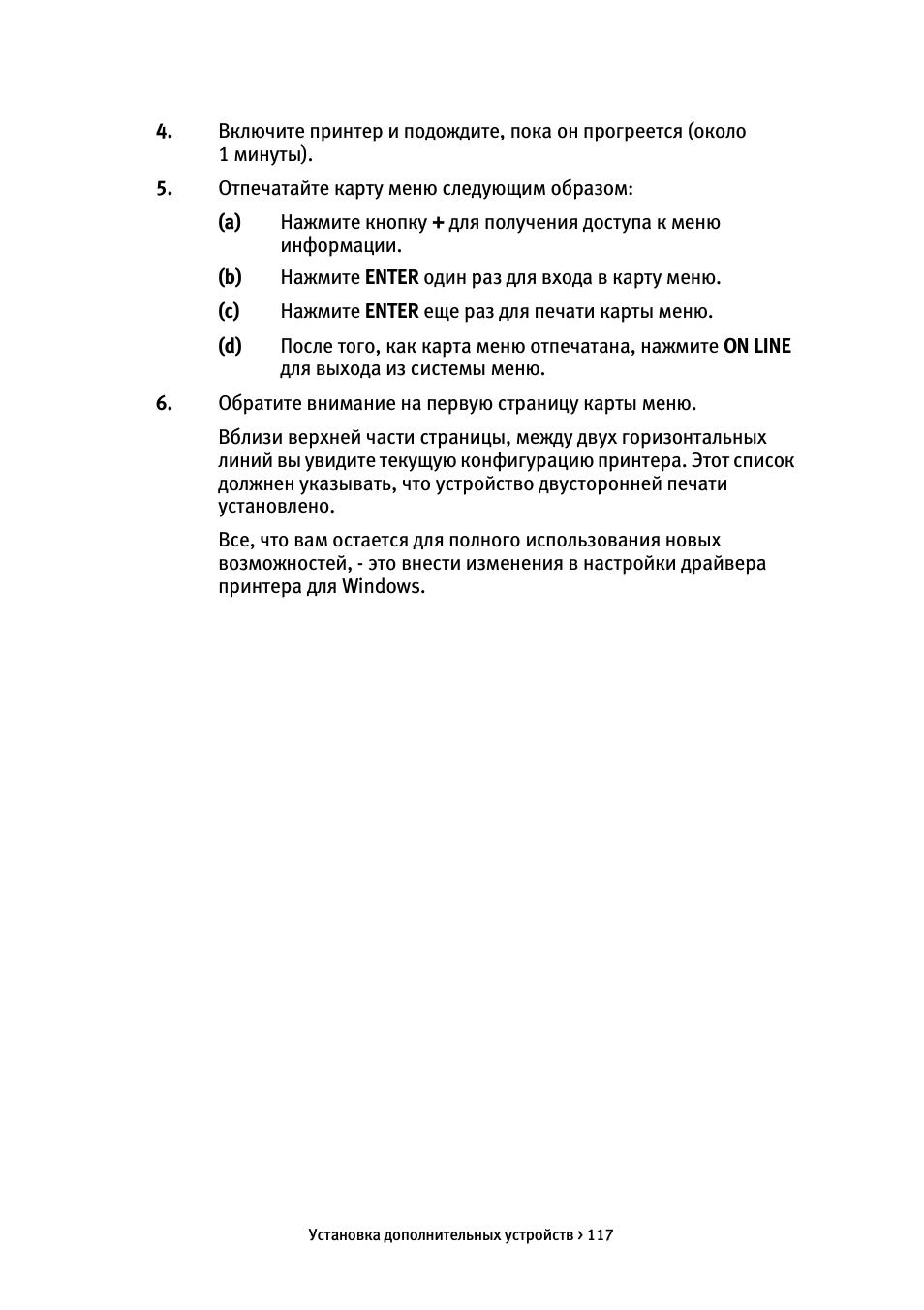

Включите принтер и подождите, пока он прогреется (около 1 м инуты).
5.
Отпечатайте карту меню следующим образом:
(a)
Нажмите кнопку
+ для получения доступа к меню
информации.
(b)
Нажмите
ENTER один раз для входа в карту меню.
(c)
Нажмите
ENTER еще раз для печати карты меню.
(d)
После того, как карта меню отпечатана, нажмите
ON LINE
для выхода из системы меню.
6.
Обратите внимание на первую страницу карты меню.
Вблизи верхней части страницы, между двух горизонтальных линий вы увидите текущую конфигурацию принтера. Этот список должнен указывать, что устройство двусторонней печати установлено.
Все, что вам остается для полного использования новых возможностей, - это внести изменения в настройки драйвера принтера для Windows.

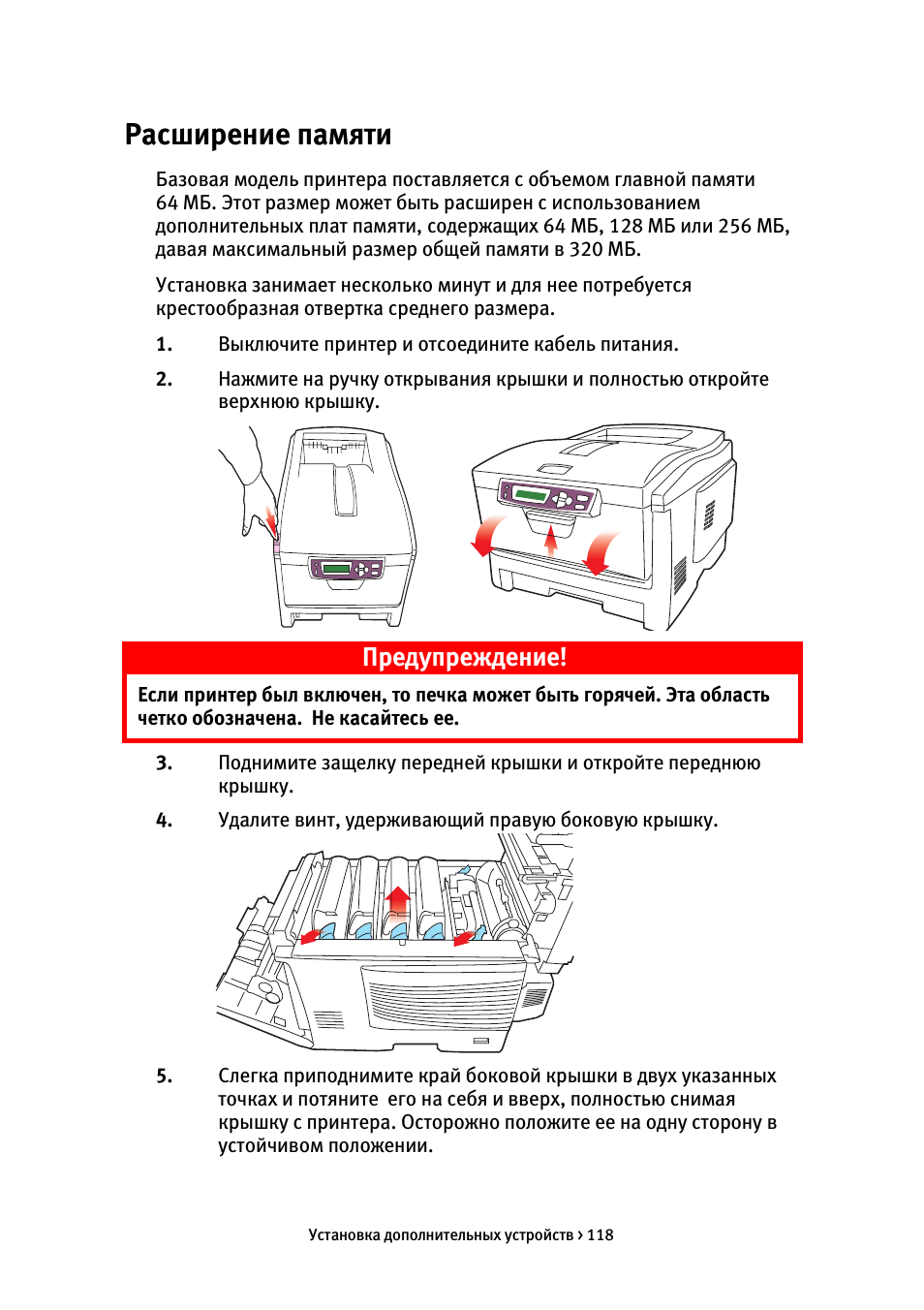

Базовая модель принтера поставляется с объемом главной памяти 64 МБ. Этот размер может быть расширен с использованием дополнительных плат памяти, содержащих 64 МБ, 128 МБ или 256 МБ, давая максимальный размер общей памяти в 320 МБ.
Установка занимает несколько минут и для нее потребуется крестообразная отвертка среднего размера.
1.
Выключите принтер и отсоедините кабель питания.
2.
Нажмите на ручку открывания крышки и полностью откройте верхнюю крышку.
3.
Поднимите защелку передней крышки и откройте переднюю крышку.
4.
Удалите винт, удерживающий правую боковую крышку.
5.
Слегка приподнимите край боковой крышки в двух указанных точках и потяните его на себя и вверх, полностью снимая крышку с принтера. Осторожно положите ее на одну сторону в устойчивом положении.
Предупреждение!
Если принтер был включен, то печка может быть горячей. Эта область четко обозначена. Не касайтесь ее.

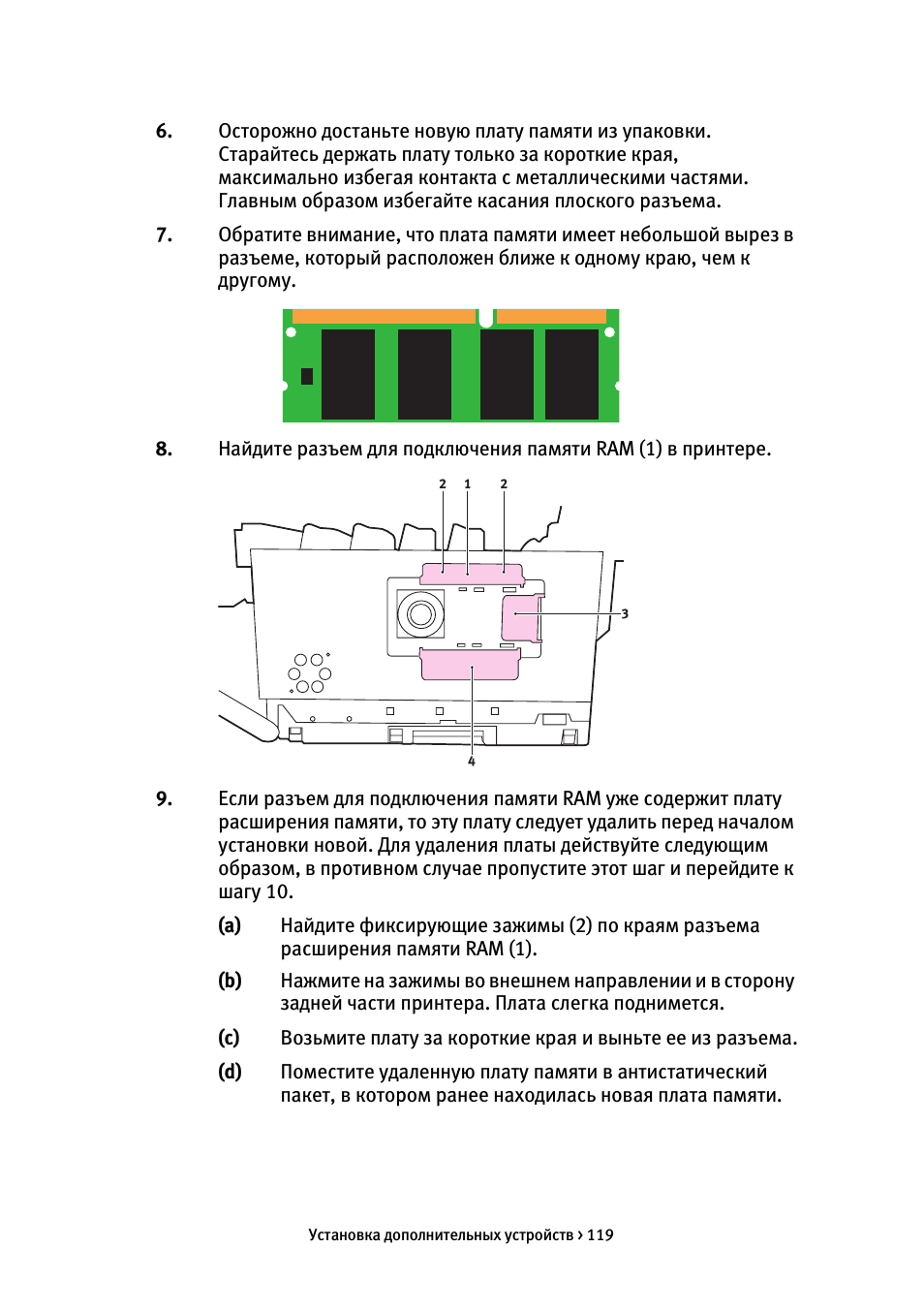

Осторожно достаньте новую плату памяти из упаковки. Старайтесь держать плату только за короткие края, максимально избегая контакта с металлическими частями. Главным образом избегайте касания плоского разъема.
7.
Обратите внимание, что плата памяти имеет небольшой вырез в разъеме, который расположен ближе к одному краю, чем к другому.
8.
Найдите разъем для подключения памяти RAM (1) в принтере.
9.
Если разъем для подключения памяти RAM уже содержит плату расширения памяти, то эту плату следует удалить перед началом установки новой. Для удаления платы действуйте следующим образом, в противном случае пропустите этот шаг и перейдите к шагу 10.
(a)
Найдите фиксирующие зажимы (2) по краям разъема расширения памяти RAM (1).
(b)
Нажмите на зажимы во внешнем направлении и в сторону задней части принтера. Плата слегка поднимется.
(c)
Возьмите плату за короткие края и выньте ее из разъема.
(d)
Поместите удаленную плату памяти в антистатический пакет, в котором ранее находилась новая плата памяти.

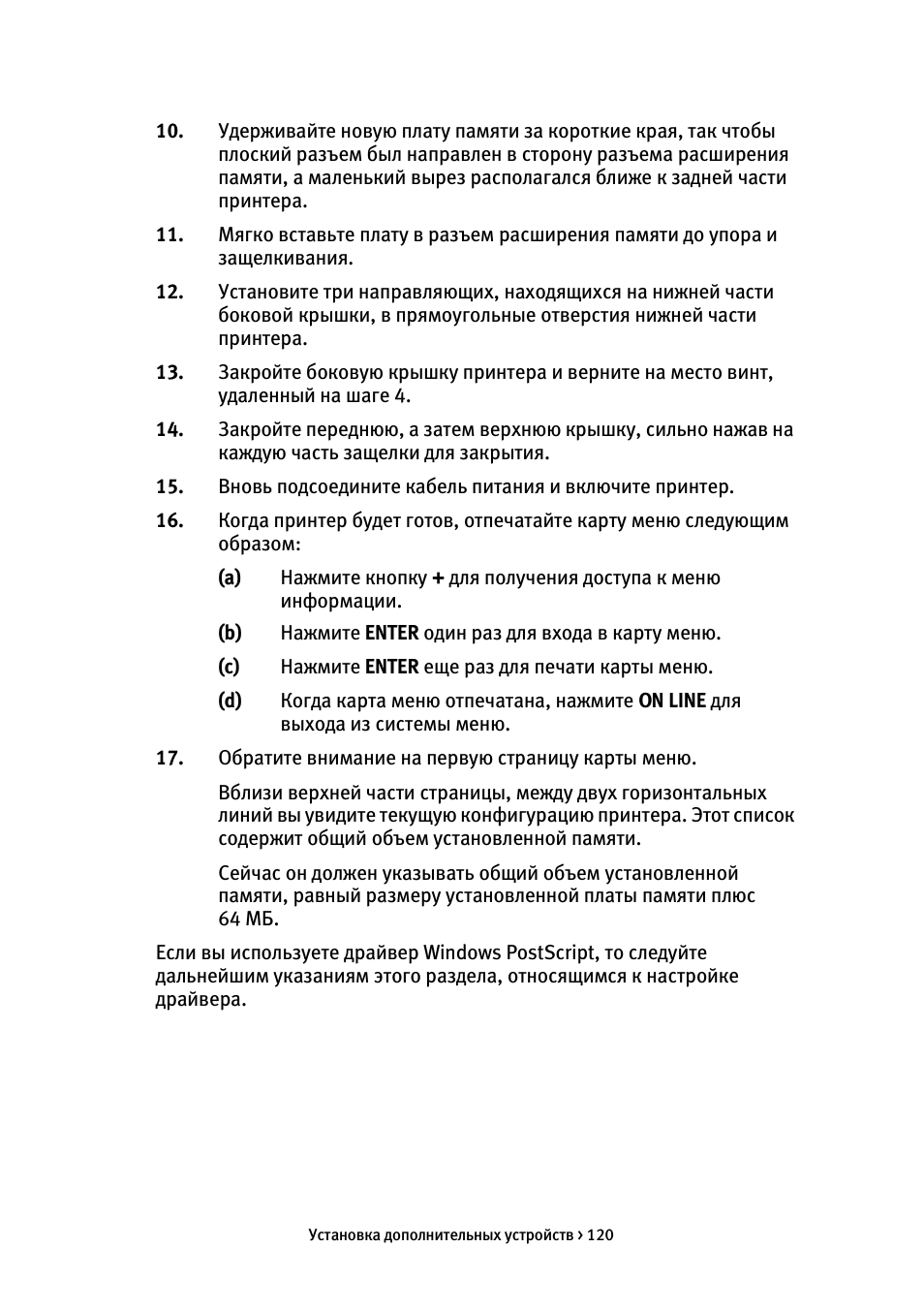

Удерживайте новую плату памяти за короткие края, так чтобы плоский разъем был направлен в сторону разъема расширения памяти, а маленький вырез располагался ближе к задней части принтера.
11.
Мягко вставьте плату в разъем расширения памяти до упора и защелкивания.
12.
Установите три направляющих, находящихся на нижней части боковой крышки, в прямоугольные отверстия нижней части принтера.
13.
Закройте боковую крышку принтера и верните на место винт, удаленный на шаге 4.
14.
Закройте переднюю, а затем верхнюю крышку, сильно нажав на каждую часть защелки для закрытия.
15.
Вновь подсоедините кабель питания и включите принтер.
16.
Когда принтер будет готов, отпечатайте карту меню следующим образом:
(a)
Нажмите кнопку
+ для получения доступа к меню
информации.
(b)
Нажмите
ENTER один раз для входа в карту меню.
(c)
Нажмите
ENTER еще раз для печати карты меню.
(d)
Когда карта меню отпечатана, нажмите
ON LINE для
выхода из системы меню.
17.
Обратите внимание на первую страницу карты меню.
Вблизи верхней части страницы, между двух горизонтальных линий вы увидите текущую конфигурацию принтера. Этот список содержит общий объем установленной памяти.
Сейчас он должен указывать общий объем установленной памяти, равный размеру установленной платы памяти плюс 64 МБ.
Если вы используете драйвер Windows PostScript, то следуйте дальнейшим указаниям этого раздела, относящимся к настройке драйвера.
