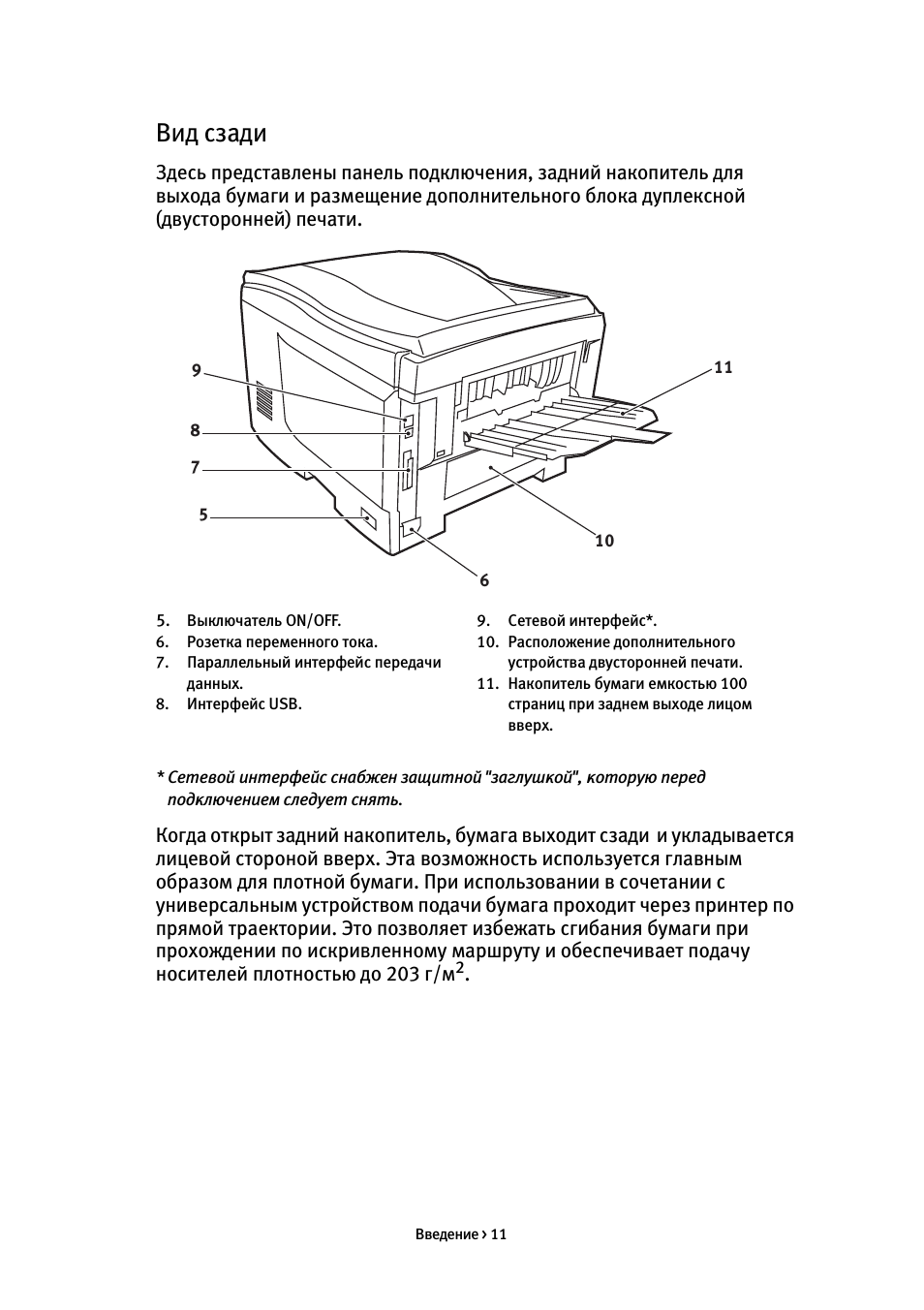

Здесь представлены панель подключения, задний накопитель для выхода бумаги и размещение дополнительного блока дуплексной (двусторонней) печати.
* Сетевой интерфейс снабжен защитной "заглушкой", которую перед
подключением следует снять.
Когда открыт задний накопитель, бумага выходит сзади и укладывается лицевой стороной вверх. Эта возможность используется главным образом для плотной бумаги. При использовании в сочетании с универсальным устройством подачи бумага проходит через принтер по прямой траектории. Это позволяет избежать сгибания бумаги при прохождении по искривленному маршруту и обеспечивает подачу носителей плотностью до 203 г/м

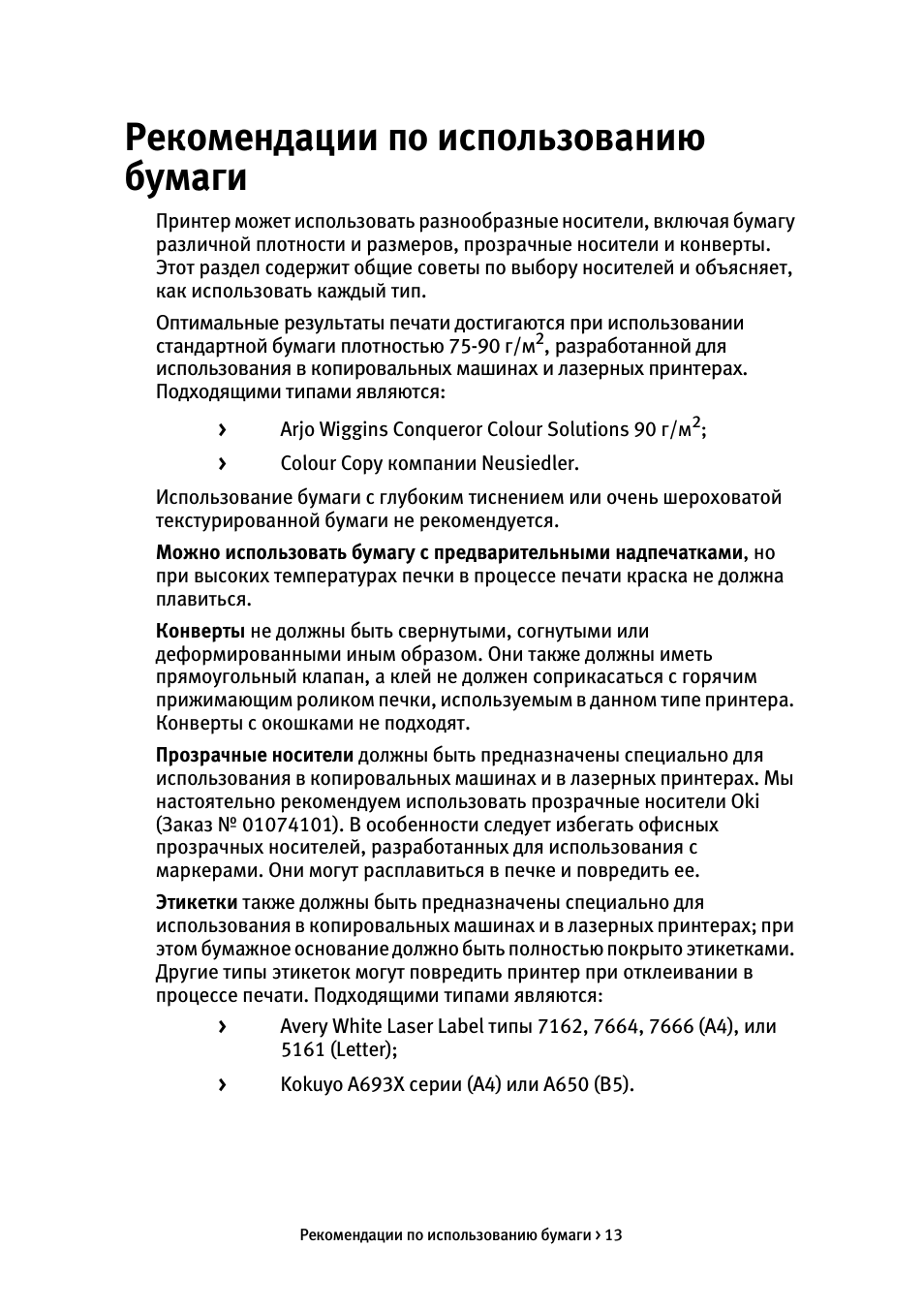

Принтер может использовать разнообразные носители, включая бумагу различной плотности и размеров, прозрачные носители и конверты. Этот раздел содержит общие советы по выбору носителей и объясняет, как использовать каждый тип.
Оптимальные результаты печати достигаются при использовании стандартной бумаги плотностью 75-90 г/м
2
, разработанной для
использования в копировальных машинах и лазерных принтерах. Подходящими типами являются:
>
Arjo Wiggins Conqueror Colour Solutions 90 г/м
2
;
>
Colour Copy компании Neusiedler.
Использование бумаги с глубоким тиснением или очень шероховатой текстурированной бумаги не рекомендуется.
Можно использовать бумагу с предварительными надпечатками, но при высоких температурах печки в процессе печати краска не должна плавиться.
Конверты не должны быть свернутыми, согнутыми или деформированными иным образом. Они также должны иметь прямоугольный клапан, а клей не должен соприкасаться с горячим прижимающим роликом печки, используемым в данном типе принтера. Конверты с окошками не подходят.
Прозрачные носители должны быть предназначены специально для использования в копировальных машинах и в лазерных принтерах. Мы настоятельно рекомендуем использовать прозрачные носители Oki (Заказ № 01074101). В особенности следует избегать офисных прозрачных носителей, разработанных для использования с маркерами. Они могут расплавиться в печке и повредить ее.
Этикетки также должны быть предназначены специально для использования в копировальных машинах и в лазерных принтерах; при этом бумажное основание должно быть полностью покрыто этикетками. Другие типы этикеток могут повредить принтер при отклеивании в процессе печати. Подходящими типами являются:
>
Avery White Laser Label типы 7162, 7664, 7666 (A4), или 5161 (Letter);
Если вы установили такую же бумагу в другом лотке (во втором лотке, если он установлен, или в универсальном лотке), то вы можете задать автоматический переход принтера к другому лотку, когда в текущем заканчивается бумага. При печати из приложений Windows эта функция должна быть включена в установках драйвера. (Смотрите ниже раздел “Установки печати в Windows”.) При печати из других систем эта функция включается в меню печати. (Смотрите ниже раздел “Функции меню”.)
Универсальный лоток
Универсальный лоток может подавать те же размеры, что и кассетные лотки, но с плотностью до 203 г/м
2
. Для очень плотной бумаги
используйте накопитель лицевой стороной вверх (задний). Это обеспечивает практически прямой путь прохода бумаги через принтер.
Универсальный лоток может подавать бумагу шириной начиная со 100 мм и длиной до 1200 мм (печать плакатов).
Для листов, длина которых превышает 356 мм (Legal 14 дюймов) используйте бумагу плотностью от 90 г/м
2
и 128 г/м
2
и накопитель
лицевой стороной вверх (задний).
Универсальный лоток предназначен для печати на конвертах и прозрачных носителях. Одновременно могут быть загружены до 50 прозрачных носителей или 10 конвертов при максимальной высоте укладки в 10 мм.
Бумага и прозрачные носители должны быть уложены печатной стороной вверх и верхним краем в сторону принтера. Не используйте функцию дуплексной (двусторонней) печати.

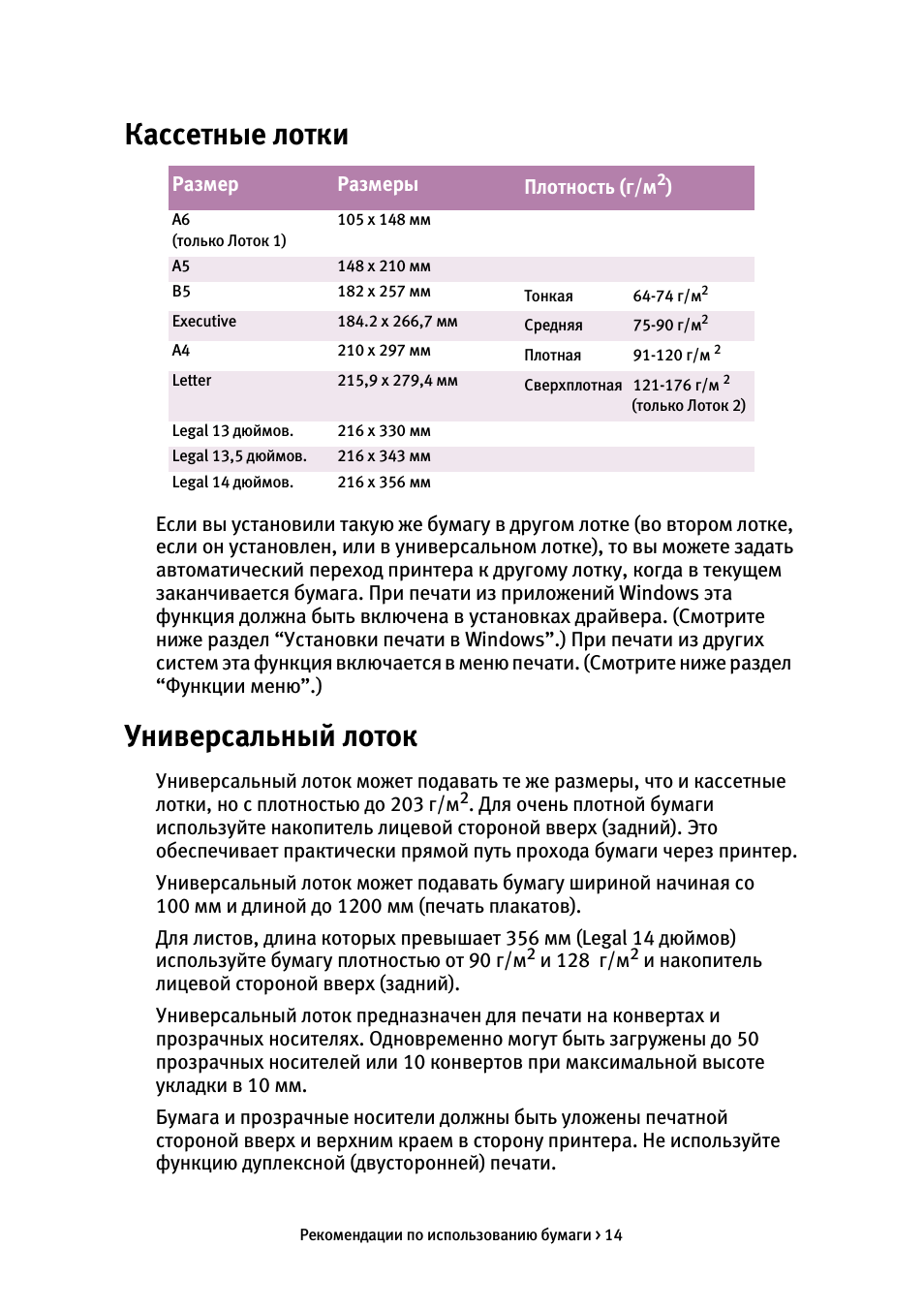

Размер
Размеры
Плотность (г/м
2
)
A6 (только Лоток 1)
105 x 148 мм
A5
148 x 210 мм
B5
182 x 257 мм
Тонкая
64-74 г/м
2
Executive
184.2 x 266,7 мм
Средняя
75-90 г/м
2
A4
210 x 297 мм
Плотная
91-120 г/м
2
Letter
215,9 x 279,4 мм
Сверхплотная 121-176 г/м
2
(только Лоток 2)
Legal 13 дюймов.
216 x 330 мм
Legal 13,5 дюймов.
216 x 343 мм
Legal 14 дюймов.
216 x 356 мм

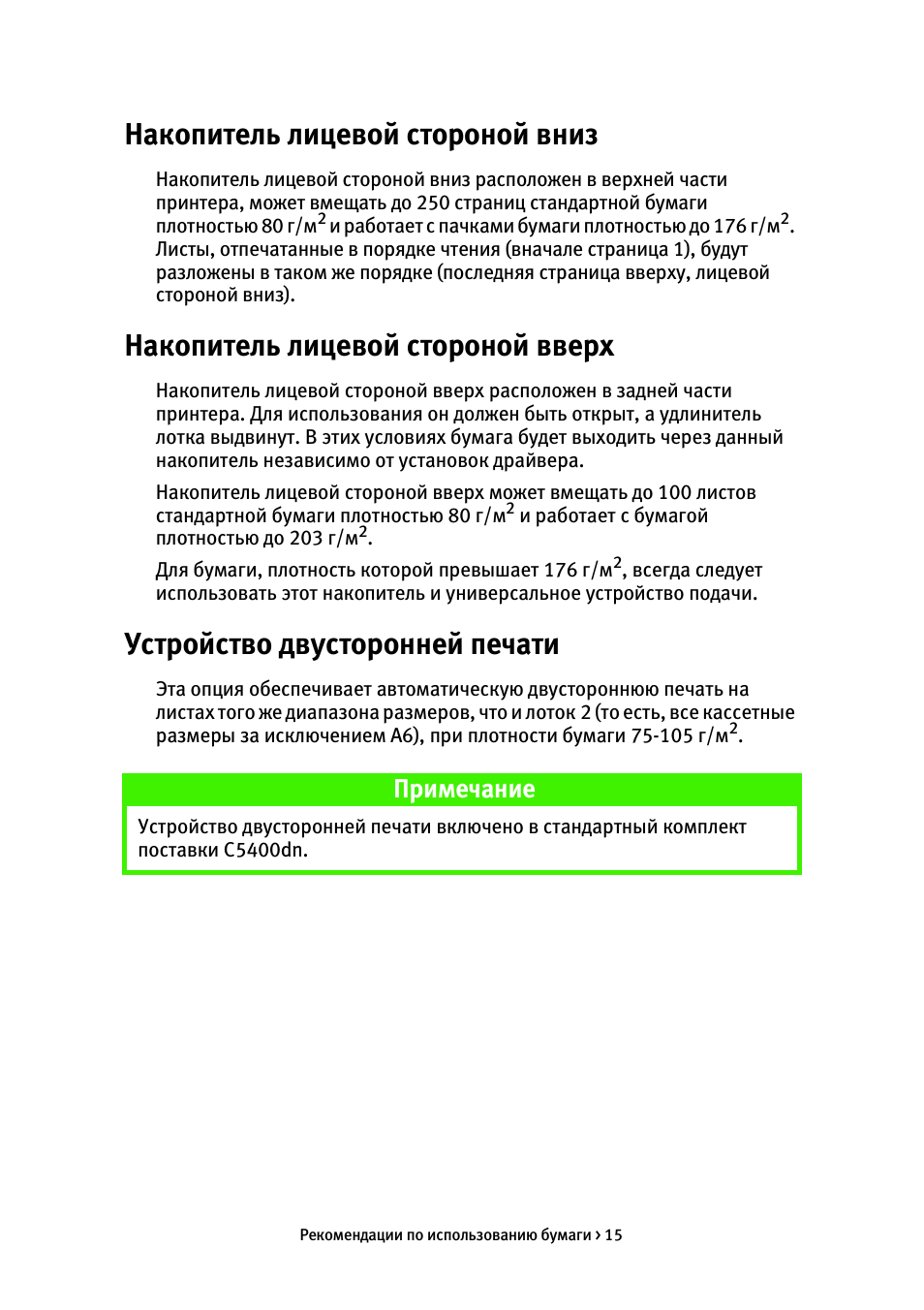

Накопитель лицевой стороной вниз, Накопитель лицевой стороной вверх, Устройство двусторонней печати
Накопитель лицевой стороной вниз расположен в верхней части принтера, может вмещать до 250 страниц стандартной бумаги плотностью 80 г/м
2
и работает с пачками бумаги плотностью до 176 г/м
2
.
Листы, отпечатанные в порядке чтения (вначале страница 1), будут разложены в таком же порядке (последняя страница вверху, лицевой стороной вниз).
Накопитель лицевой стороной вверх
Накопитель лицевой стороной вверх расположен в задней части принтера. Для использования он должен быть открыт, а удлинитель лотка выдвинут. В этих условиях бумага будет выходить через данный накопитель независимо от установок драйвера.
Накопитель лицевой стороной вверх может вмещать до 100 листов стандартной бумаги плотностью 80 г/м
2
и работает с бумагой
плотностью до 203 г/м
2
.
Для бумаги, плотность которой превышает 176 г/м
2
, всегда следует
использовать этот накопитель и универсальное устройство подачи.
Устройство двусторонней печати
Эта опция обеспечивает автоматическую двустороннюю печать на листах того же диапазона размеров, что и лоток 2 (то есть, все кассетные размеры за исключением A6), при плотности бумаги 75-105 г/м
2
.
Примечание
Устройство двусторонней печати включено в стандартный комплект поставки C5400dn.

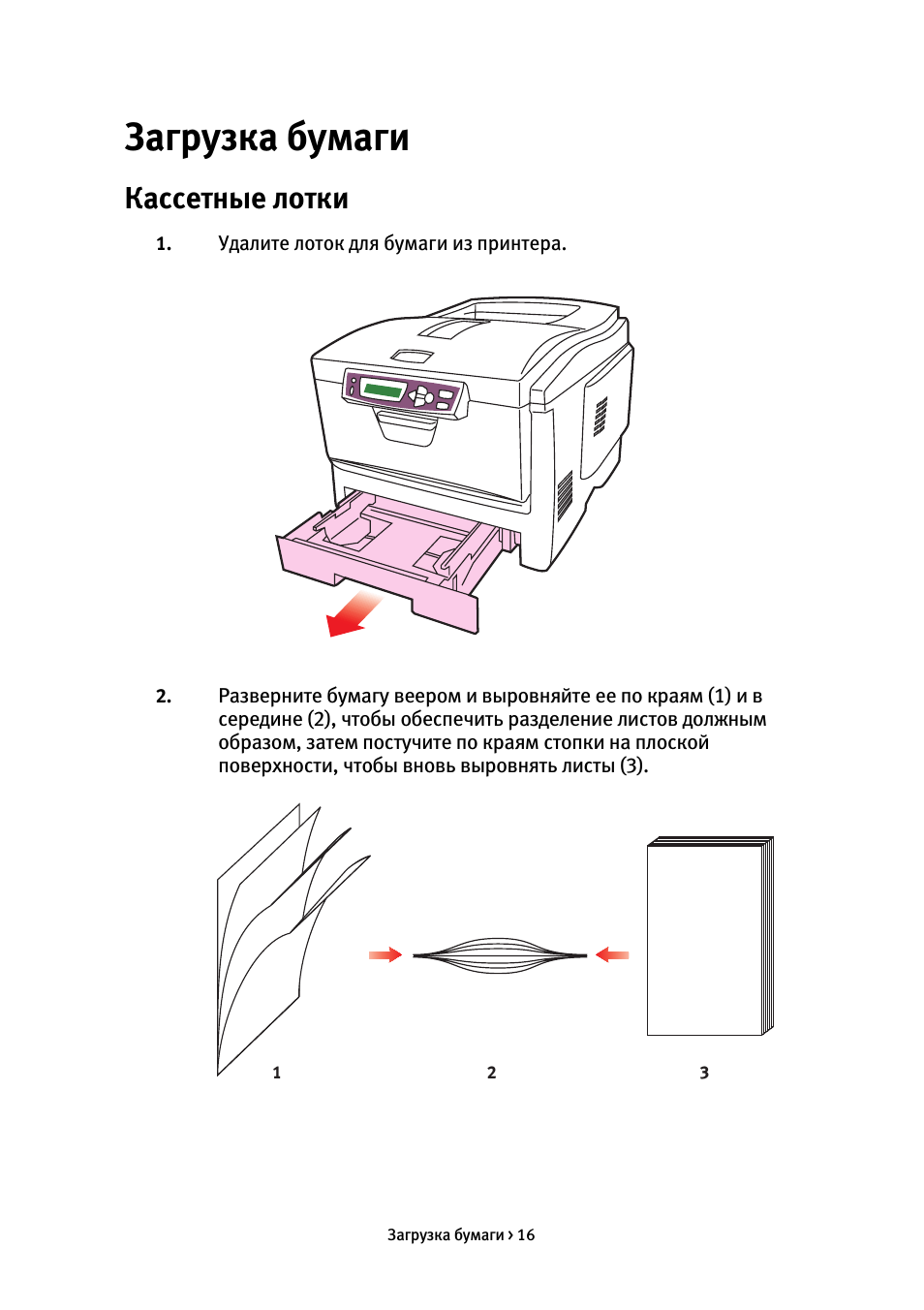

Разверните бумагу веером и выровняйте ее по краям (1) и в середине (2), чтобы обеспечить разделение листов должным образом, затем постучите по краям стопки на плоской поверхности, чтобы вновь выровнять листы (3).
1
2
3
. Уложите бумагу лицевой стороной вниз и верхним краем в нап...

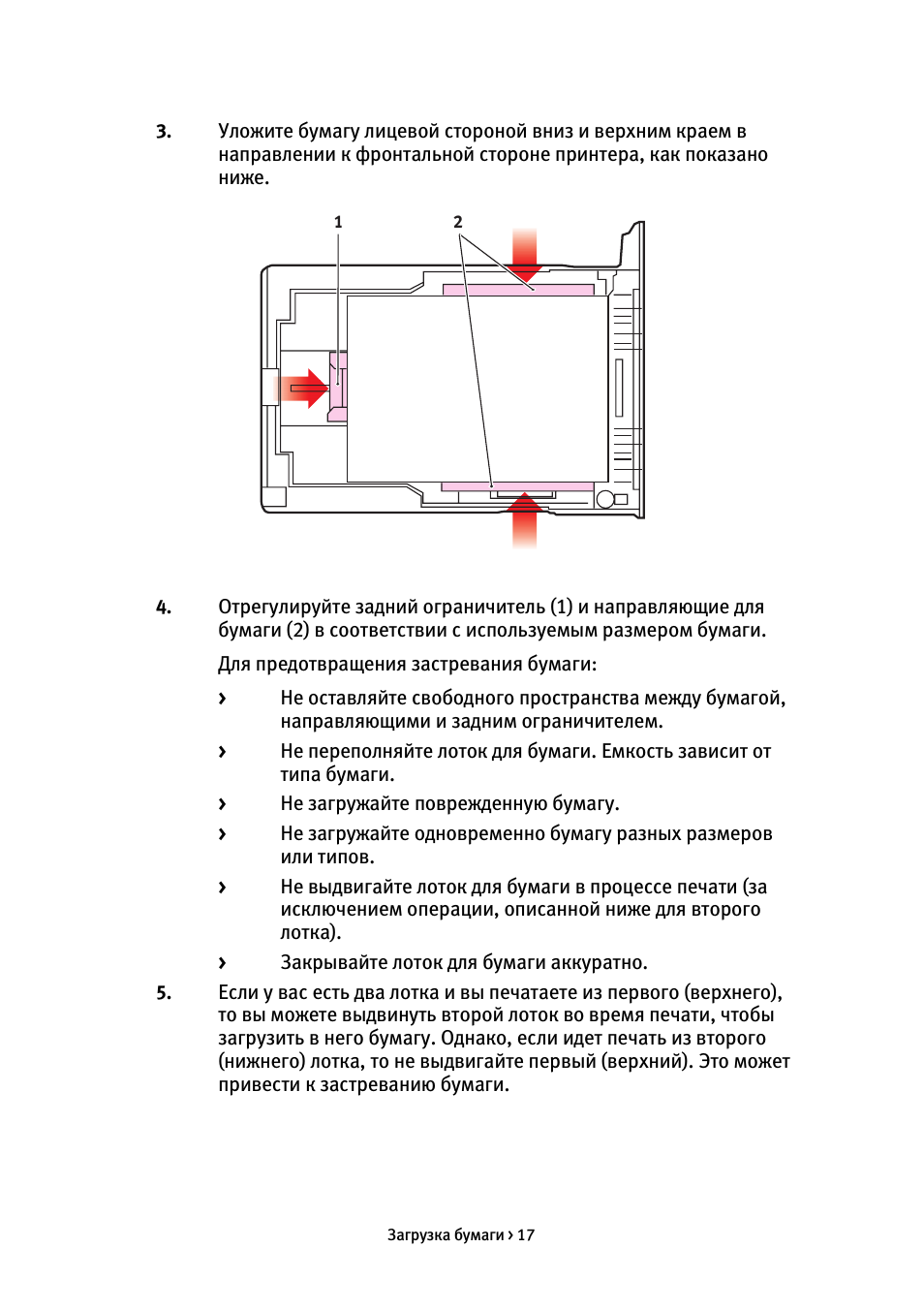

Уложите бумагу лицевой стороной вниз и верхним краем в направлении к фронтальной стороне принтера, как показано ниже.
4.
Отрегулируйте задний ограничитель (1) и направляющие для бумаги (2) в соответствии с используемым размером бумаги.
Для предотвращения застревания бумаги:
>
Не оставляйте свободного пространства между бумагой, направляющими и задним ограничителем.
>
Не переполняйте лоток для бумаги. Емкость зависит от типа бумаги.
>
Не загружайте поврежденную бумагу.
>
Не загружайте одновременно бумагу разных размеров или типов.
>
Не выдвигайте лоток для бумаги в процессе печати (за исключением операции, описанной ниже для второго лотка).
>
Закрывайте лоток для бумаги аккуратно.
5.
Если у вас есть два лотка и вы печатаете из первого (верхнего), то вы можете выдвинуть второй лоток во время печати, чтобы загрузить в него бумагу. Однако, если идет печать из второго (нижнего) лотка, то не выдвигайте первый (верхний). Это может привести к застреванию бумаги.

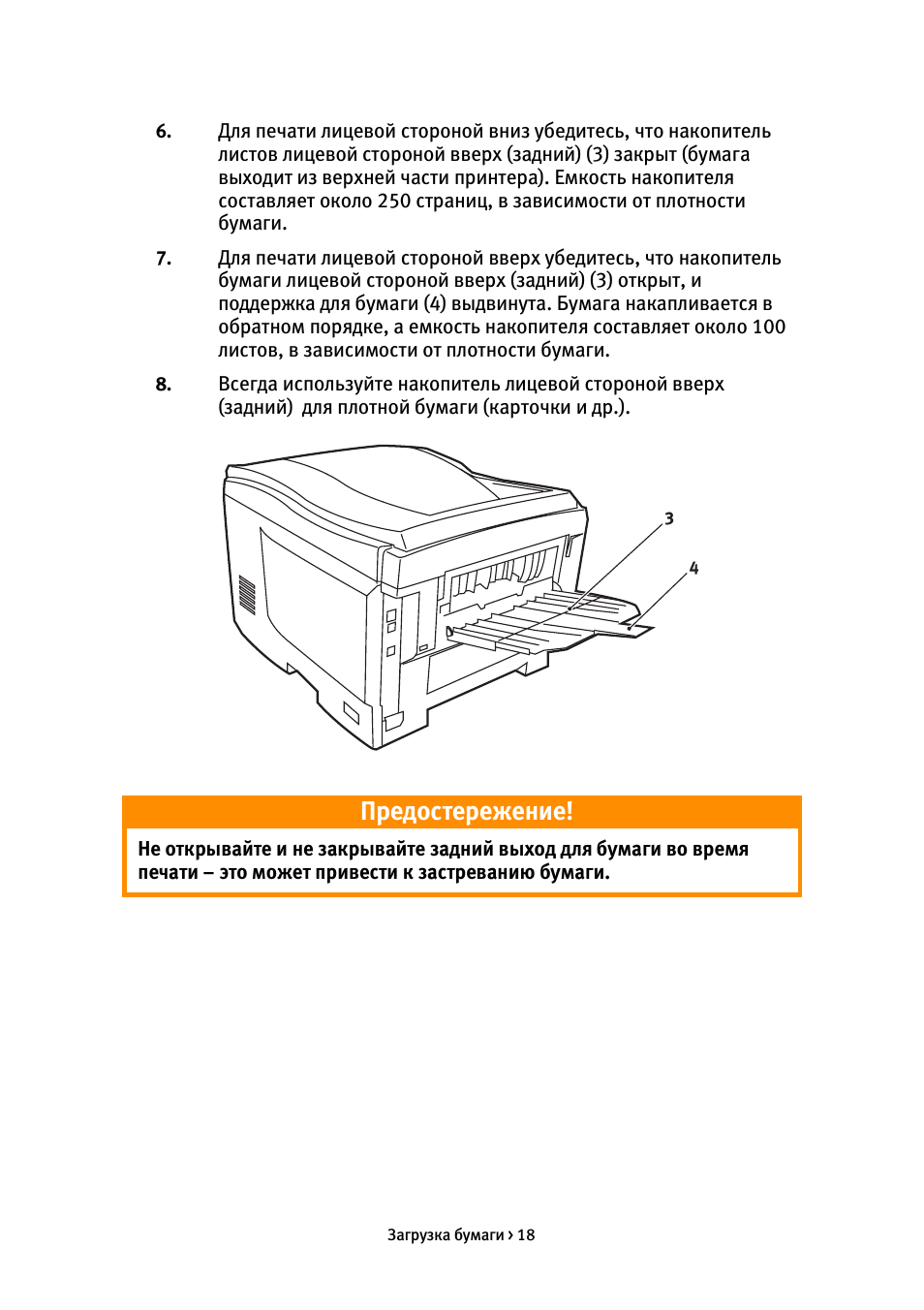

Для печати лицевой стороной вниз убедитесь, что накопитель листов лицевой стороной вверх (задний) (3) закрыт (бумага выходит из верхней части принтера). Емкость накопителя составляет около 250 страниц, в зависимости от плотности бумаги.
7.
Для печати лицевой стороной вверх убедитесь, что накопитель бумаги лицевой стороной вверх (задний) (3) открыт, и поддержка для бумаги (4) выдвинута. Бумага накапливается в обратном порядке, а емкость накопителя составляет около 100 листов, в зависимости от плотности бумаги.
8.
Всегда используйте накопитель лицевой стороной вверх (задний) для плотной бумаги (карточки и др.).
Предостережение!
Не открывайте и не закрывайте задний выход для бумаги во время печати – это может привести к застреванию бумаги.

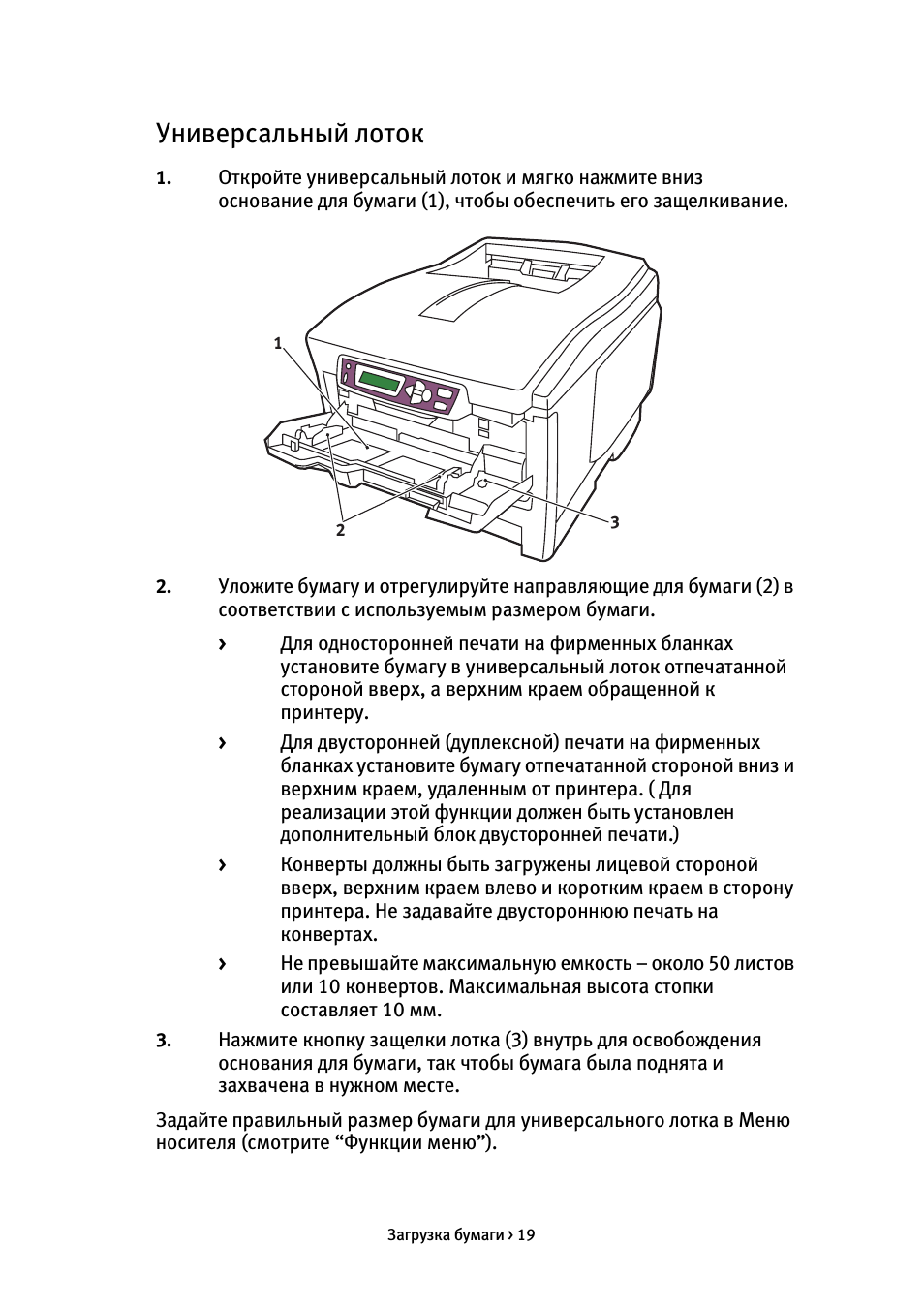

Откройте универсальный лоток и мягко нажмите вниз основание для бумаги (1), чтобы обеспечить его защелкивание.
2.
Уложите бумагу и отрегулируйте направляющие для бумаги (2) в соответствии с используемым размером бумаги.
>
Для односторонней печати на фирменных бланках установите бумагу в универсальный лоток отпечатанной стороной вверх, а верхним краем обращенной к принтеру.
>
Для двусторонней (дуплексной) печати на фирменных бланках установите бумагу отпечатанной стороной вниз и верхним краем, удаленным от принтера. ( Для реализации этой функции должен быть установлен дополнительный блок двусторонней печати.)
>
Конверты должны быть загружены лицевой стороной вверх, верхним краем влево и коротким краем в сторону принтера. Не задавайте двустороннюю печать на конвертах.
>
Не превышайте максимальную емкость – около 50 листов или 10 конвертов. Максимальная высота стопки составляет 10 мм.
3.
Нажмите кнопку защелки лотка (3) внутрь для освобождения основания для бумаги, так чтобы бумага была поднята и захвачена в нужном месте.
Задайте правильный размер бумаги для универсального лотка в Меню носителя (смотрите “Функции меню”).
2
1
3

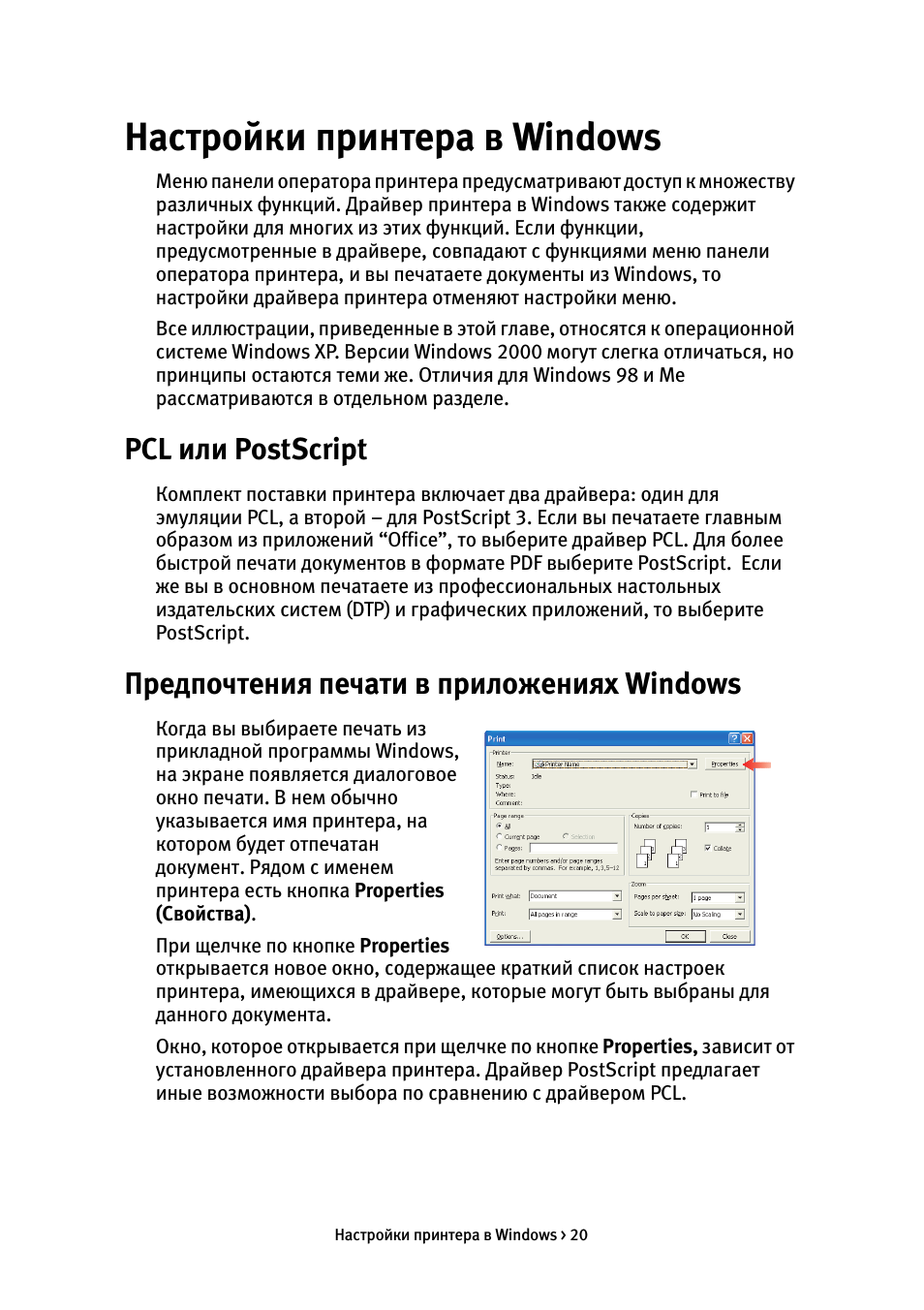

Настройки принтера в windows, Pcl или postscript, Предпочтения печати в приложениях windows
Меню панели оператора принтера предусматривают доступ к множеству различных функций. Драйвер принтера в Windows также содержит настройки для многих из этих функций. Если функции, предусмотренные в драйвере, совпадают с функциями меню панели оператора принтера, и вы печатаете документы из Windows, то настройки драйвера принтера отменяют настройки меню.
Все иллюстрации, приведенные в этой главе, относятся к операционной системе Windows XP. Версии Windows 2000 могут слегка отличаться, но принципы остаются теми же. Отличия для Windows 98 и Me рассматриваются в отдельном разделе.
PCL или PostScript
Комплект поставки принтера включает два драйвера: один для эмуляции PCL, а второй – для PostScript 3. Если вы печатаете главным образом из приложений “Office”, то выберите драйвер PCL. Для более быстрой печати документов в формате PDF выберите PostScript. Если же вы в основном печатаете из профессиональных настольных издательских систем (DTP) и графических приложений, то выберите PostScript.
Предпочтения печати в приложениях Windows
Когда вы выбираете печать из прикладной программы Windows, на экране появляется диалоговое окно печати. В нем обычно указывается имя принтера, на котором будет отпечатан документ. Рядом с именем принтера есть кнопка
Properties
(Свойства).
При щелчке по кнопке
Properties
открывается новое окно, содержащее краткий список настроек принтера, имеющихся в драйвере, которые могут быть выбраны для данного документа.
Окно, которое открывается при щелчке по кнопке
Properties, зависит от
установленного драйвера принтера. Драйвер PostScript предлагает иные возможности выбора по сравнению с драйвером PCL.
