Замена расходных материалов ...

Замена расходных материалов > 91

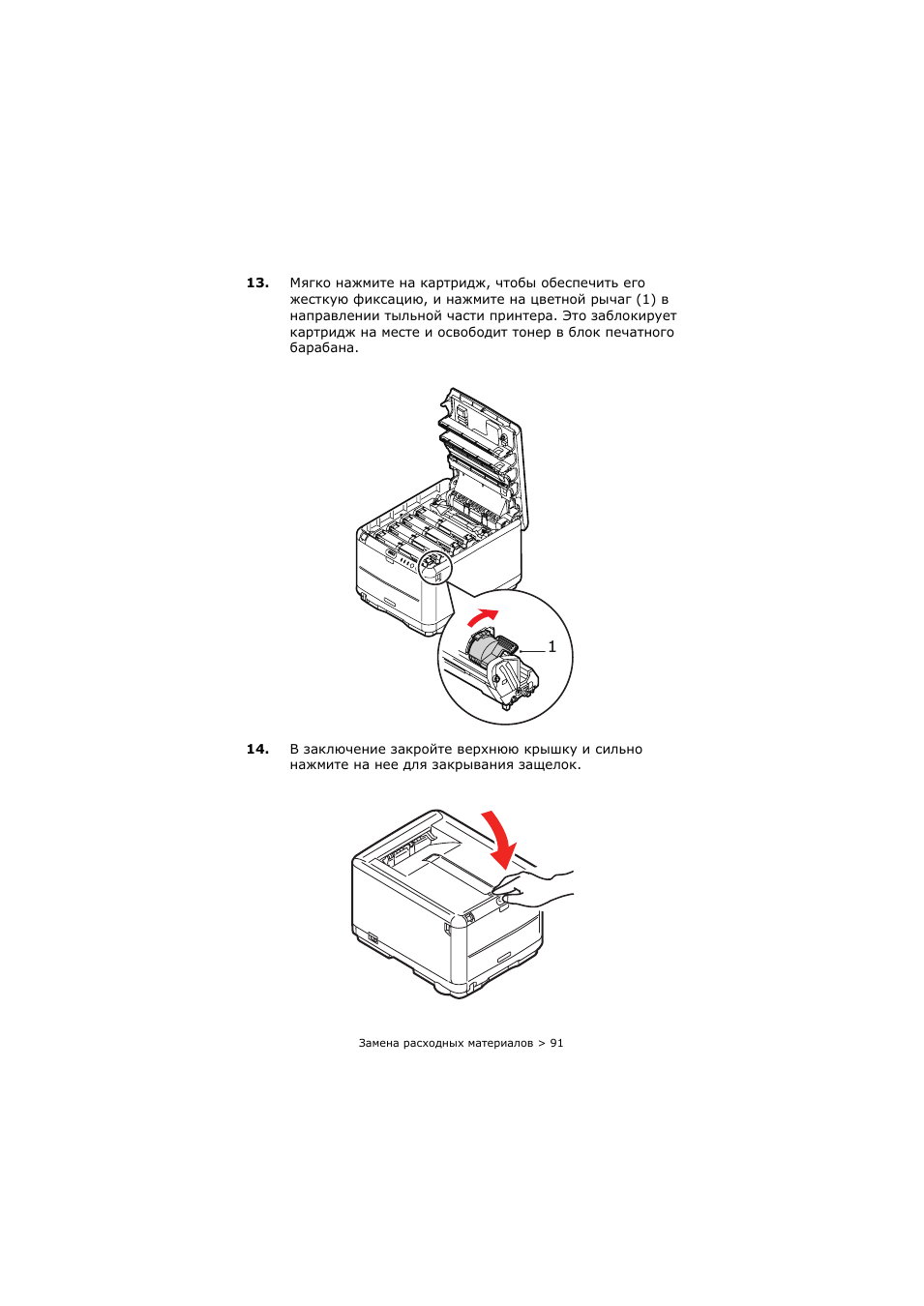

13.

Мягко нажмите на картридж, чтобы обеспечить его
жесткую фиксацию, и нажмите на цветной рычаг (1) в
направлении тыльной части принтера. Это заблокирует
картридж на месте и освободит тонер в блок печатного
барабана.

14.

В заключение закройте верхнюю крышку и сильно
нажмите на нее для закрывания защелок.

1

Замена расходных материалов > 92

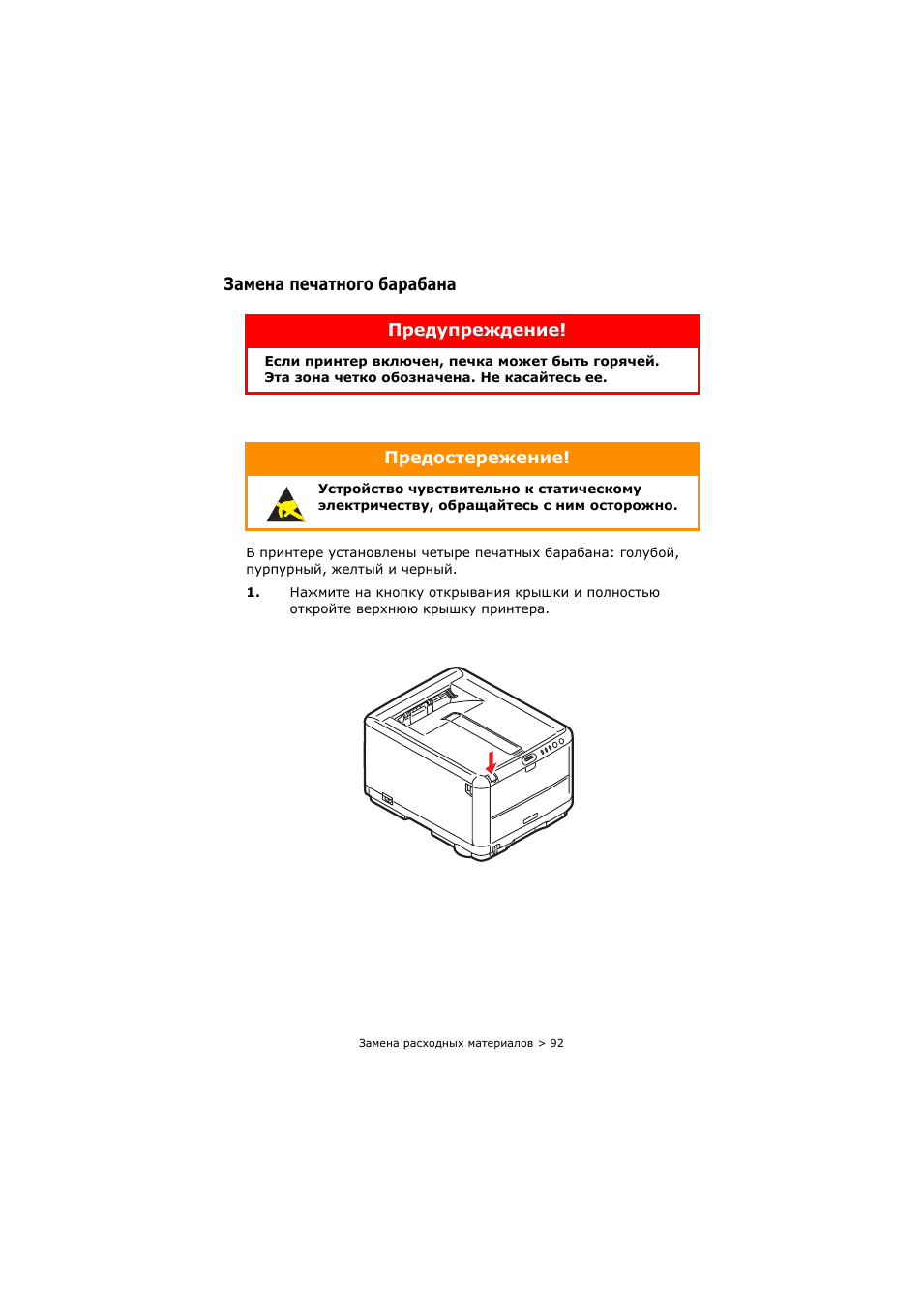

Замена печатного барабана

В принтере установлены четыре печатных барабана: голубой,
пурпурный, желтый и черный.

1.

Нажмите на кнопку открывания крышки и полностью
откройте верхнюю крышку принтера.

Предупреждение!

Если принтер включен, печка может быть горячей.
Эта зона четко обозначена. Не касайтесь ее.

Предостережение!

Устройство чувствительно к статическому
электричеству, обращайтесь с ним осторожно.

Замена расходных материалов > 93

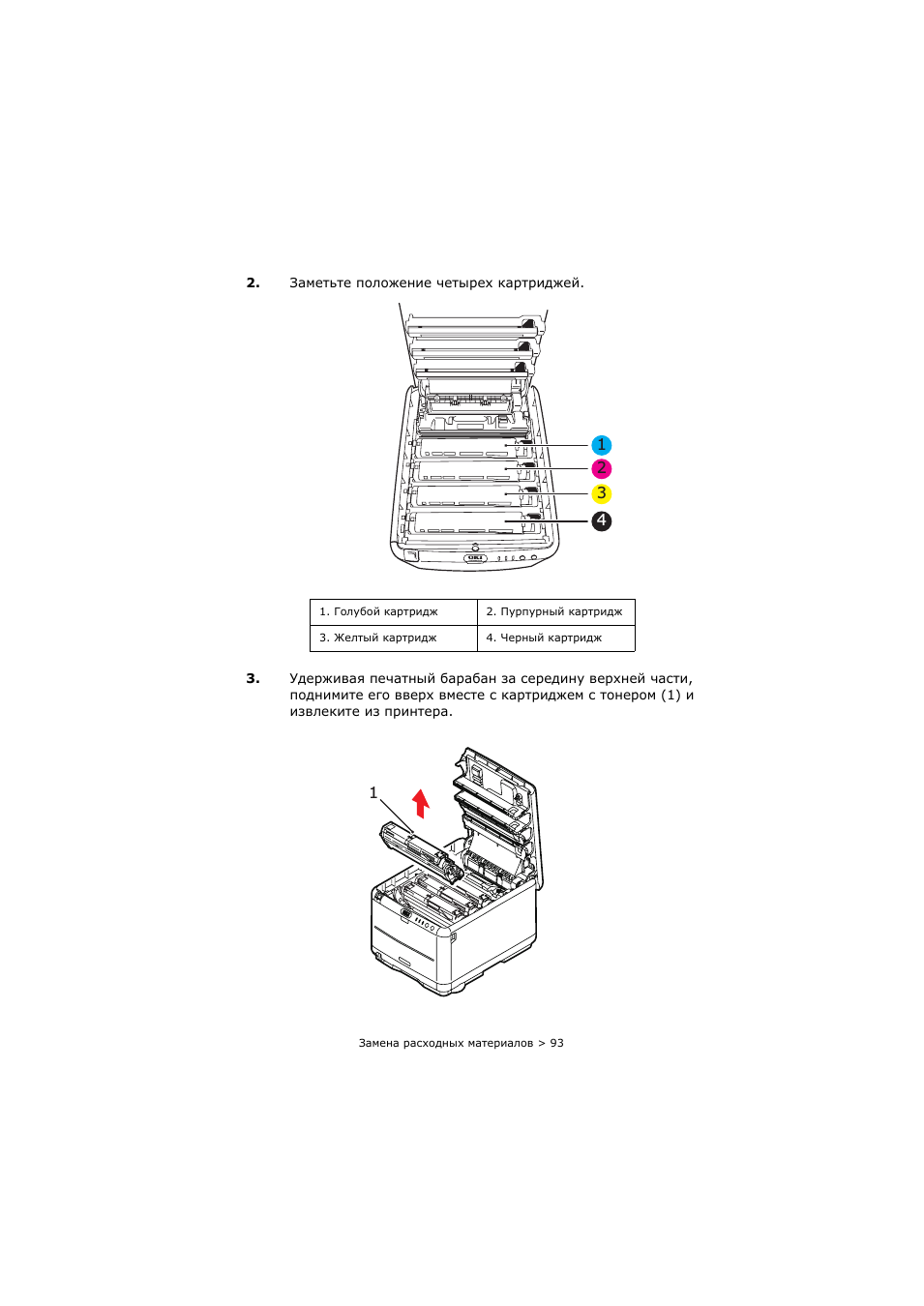

2.

Заметьте положение четырех картриджей.

3.

Удерживая печатный барабан за середину верхней части,
поднимите его вверх вместе с картриджем с тонером (1) и
извлеките из принтера.

1
2
3

4

1. Голубой картридж

2. Пурпурный картридж

3. Желтый картридж

4. Черный картридж

1

Замена расходных материалов > 94

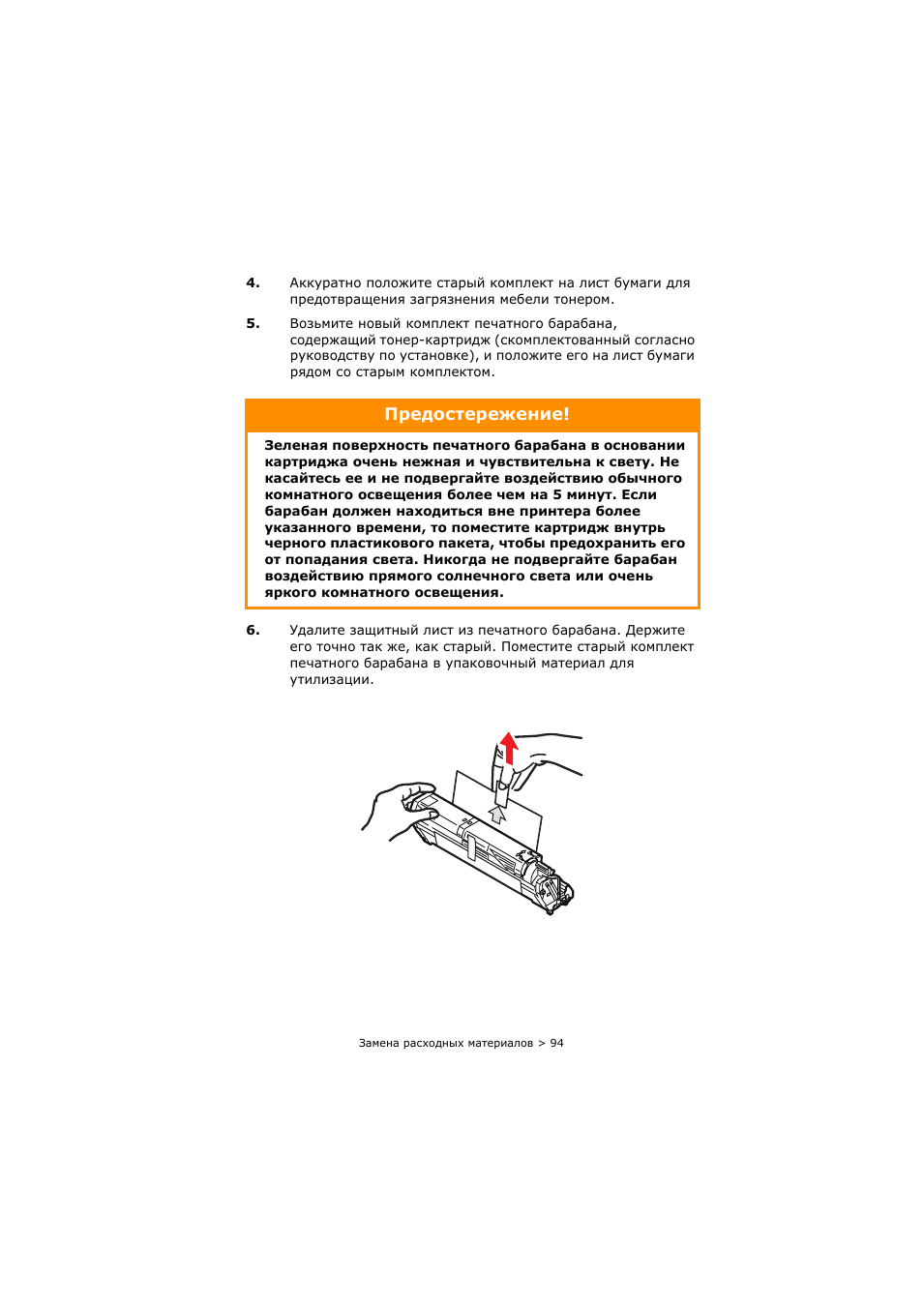

4.

Аккуратно положите старый комплект на лист бумаги для
предотвращения загрязнения мебели тонером.

5.

Возьмите новый комплект печатного барабана,
содержащий тонер-картридж (скомплектованный согласно
руководству по установке), и положите его на лист бумаги
рядом со старым комплектом.

6.

Удалите защитный лист из печатного барабана. Держите
его точно так же, как старый. Поместите старый комплект
печатного барабана в упаковочный материал для
утилизации.

Предостережение!

Зеленая поверхность печатного барабана в основании
картриджа очень нежная и чувствительна к свету. Не
касайтесь ее и не подвергайте воздействию обычного
комнатного освещения более чем на 5 минут. Если
барабан должен находиться вне принтера более
указанного времени, то поместите картридж внутрь
черного пластикового пакета, чтобы предохранить его
от попадания света. Никогда не подвергайте барабан
воздействию прямого солнечного света или очень
яркого комнатного освещения.

Замена расходных материалов > 95

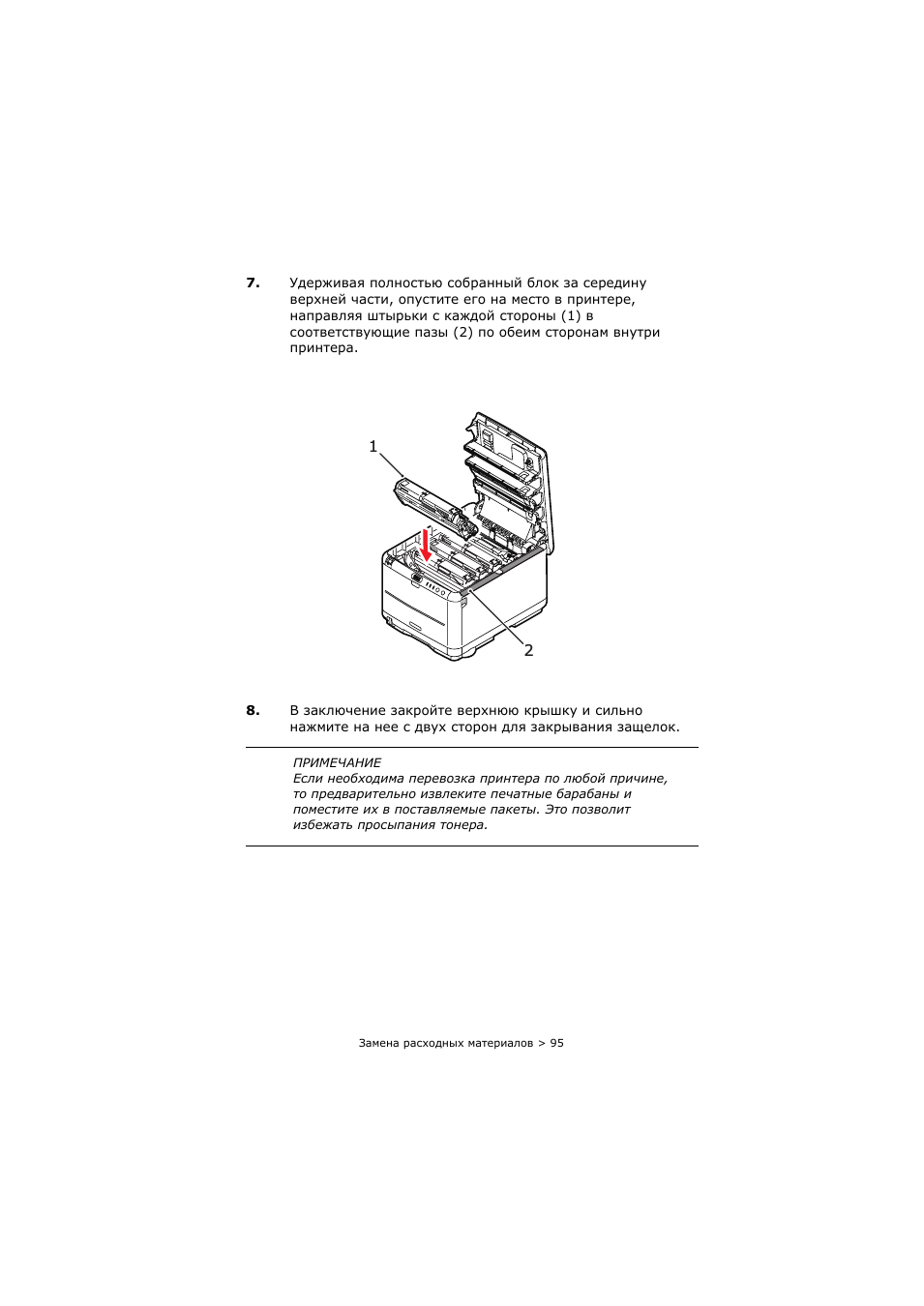

7.

Удерживая полностью собранный блок за середину
верхней части, опустите его на место в принтере,
направляя штырьки с каждой стороны (1) в
соответствующие пазы (2) по обеим сторонам внутри
принтера.

8.

В заключение закройте верхнюю крышку и сильно
нажмите на нее с двух сторон для закрывания защелок.

1

2

ПРИМЕЧАНИЕ
Если необходима перевозка принтера по любой причине,
то предварительно извлеките печатные барабаны и
поместите их в поставляемые пакеты. Это позволит
избежать просыпания тонера.

Замена расходных материалов > 96

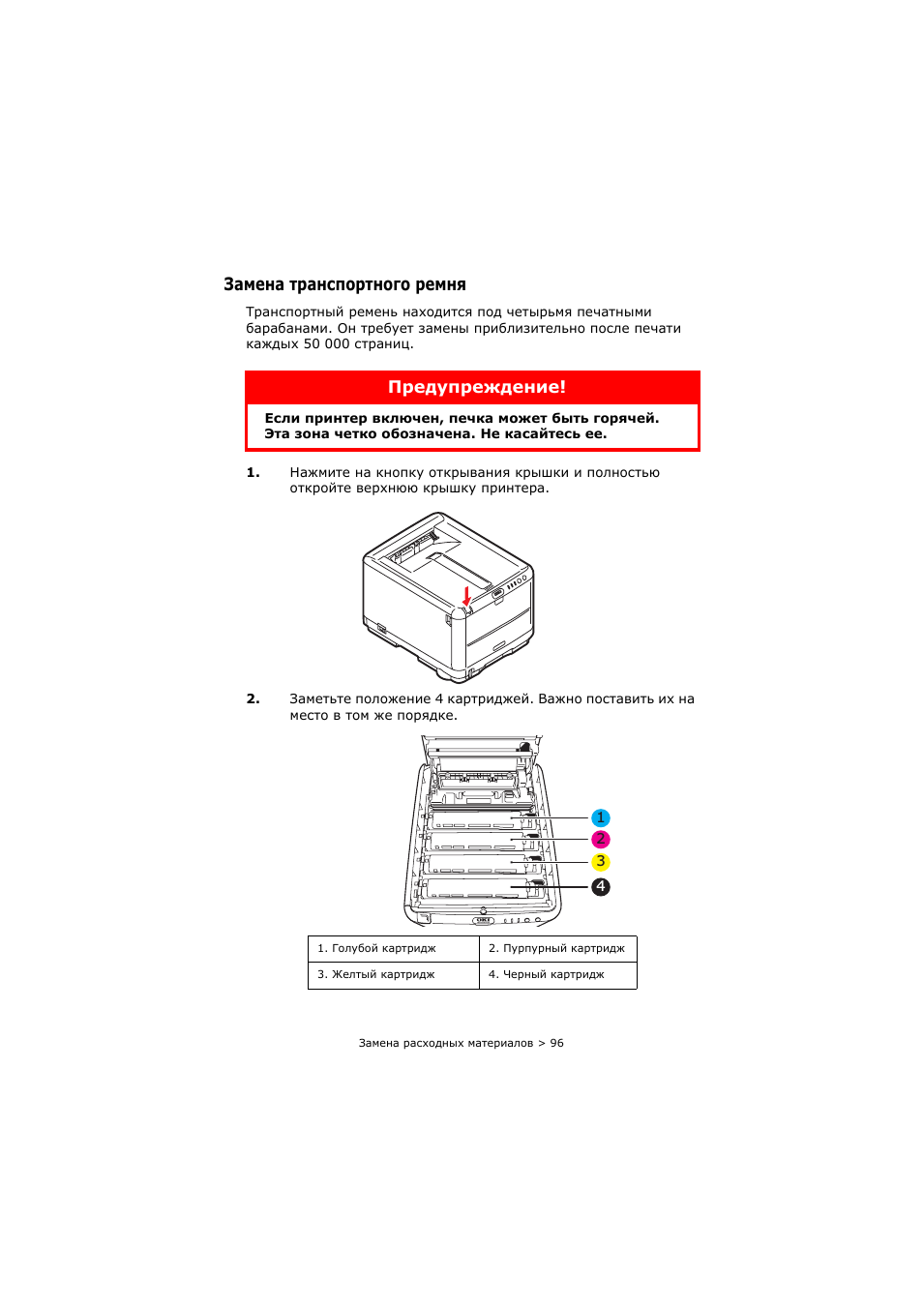

Замена транспортного ремня

Транспортный ремень находится под четырьмя печатными
барабанами. Он требует замены приблизительно после печати
каждых 50 000 страниц.

1.

Нажмите на кнопку открывания крышки и полностью
откройте верхнюю крышку принтера.

2.

Заметьте положение 4 картриджей. Важно поставить их на
место в том же порядке.

Предупреждение!

Если принтер включен, печка может быть горячей.
Эта зона четко обозначена. Не касайтесь ее.

1
2
3

4

1. Голубой картридж

2. Пурпурный картридж

3. Желтый картридж

4. Черный картридж

Замена расходных материалов > 97

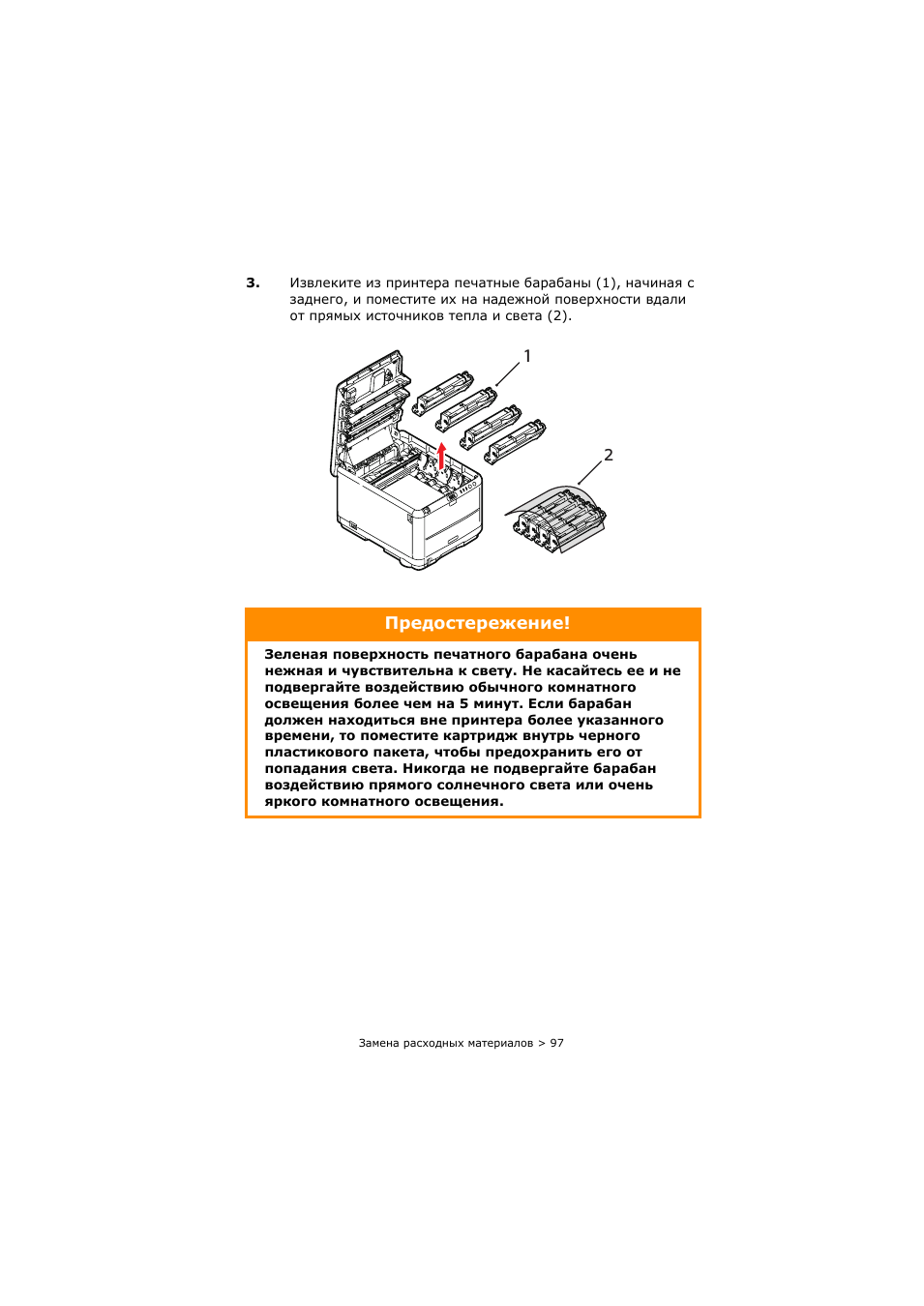

3.

Извлеките из принтера печатные барабаны (1), начиная с
заднего, и поместите их на надежной поверхности вдали
от прямых источников тепла и света (2).

2

1

Предостережение!

Зеленая поверхность печатного барабана очень
нежная и чувствительна к свету. Не касайтесь ее и не
подвергайте воздействию обычного комнатного
освещения более чем на 5 минут. Если барабан
должен находиться вне принтера более указанного
времени, то поместите картридж внутрь черного
пластикового пакета, чтобы предохранить его от
попадания света. Никогда не подвергайте барабан
воздействию прямого солнечного света или очень
яркого комнатного освещения.

Замена расходных материалов > 98

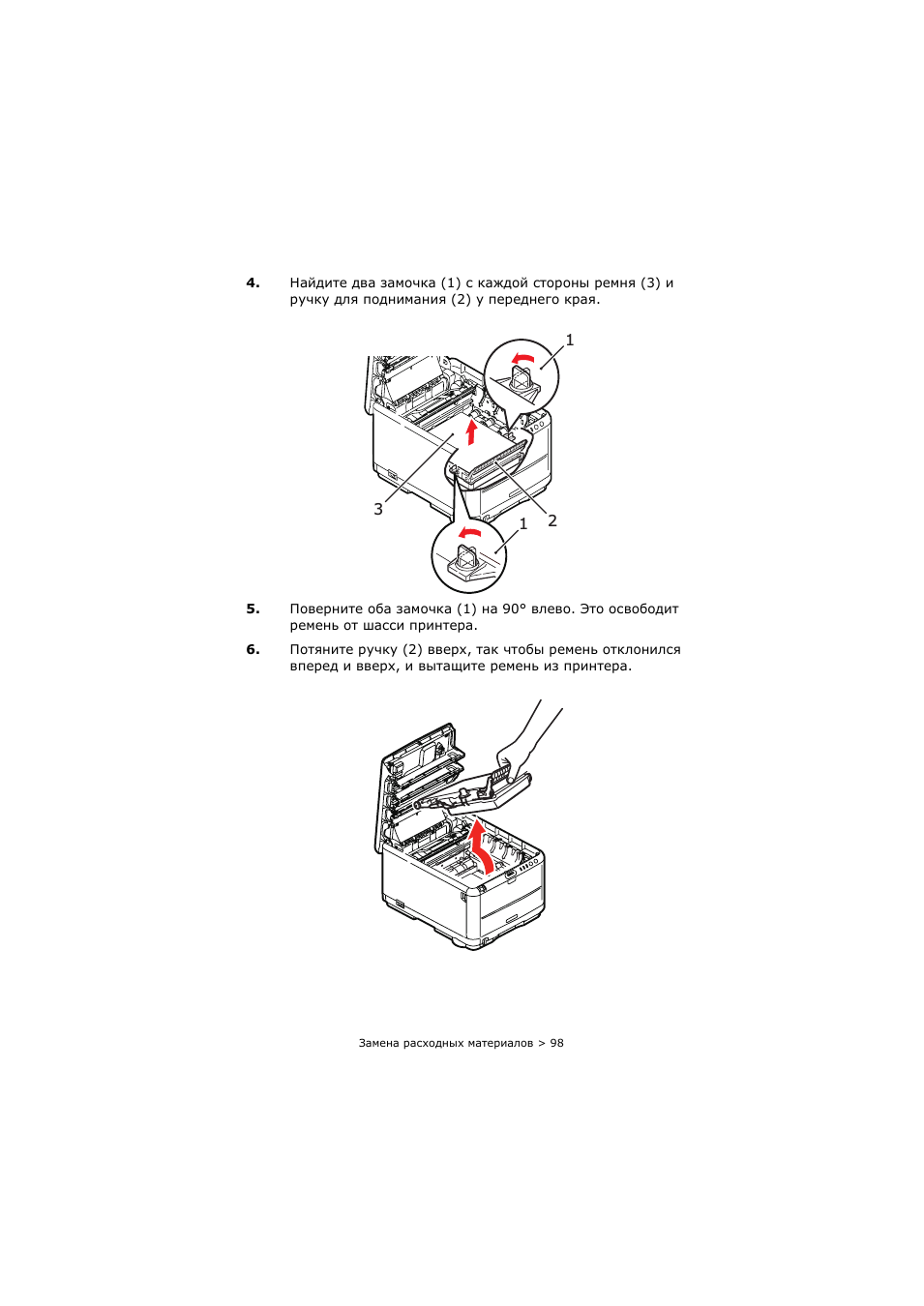

4.

Найдите два замочка (1) с каждой стороны ремня (3) и
ручку для поднимания (2) у переднего края.

5.

Поверните оба замочка (1) на 90° влево. Это освободит
ремень от шасси принтера.

6.

Потяните ручку (2) вверх, так чтобы ремень отклонился
вперед и вверх, и вытащите ремень из принтера.

1

1 2

3

Замена расходных материалов > 99

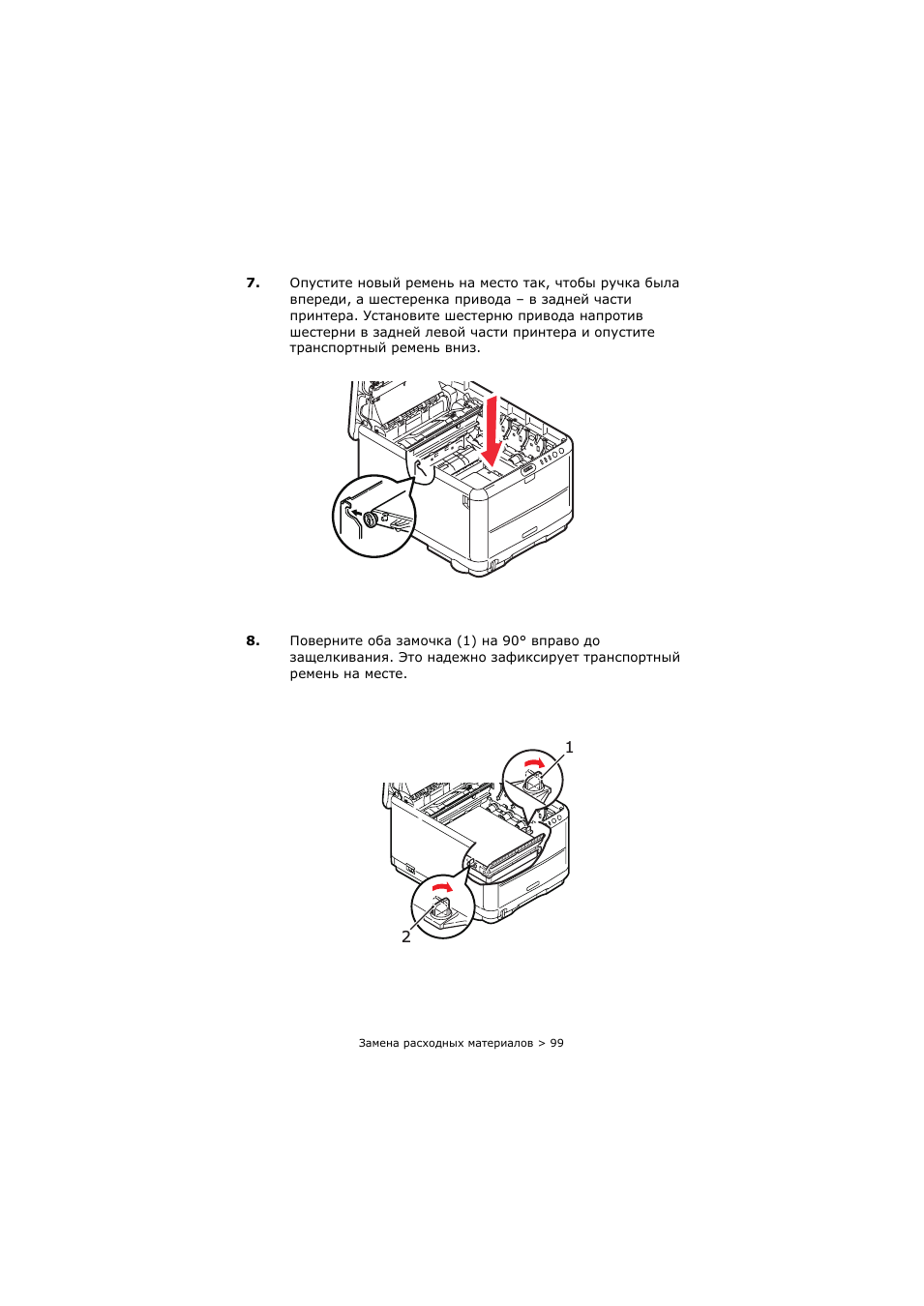

7.

Опустите новый ремень на место так, чтобы ручка была
впереди, а шестеренка привода – в задней части
принтера. Установите шестерню привода напротив
шестерни в задней левой части принтера и опустите
транспортный ремень вниз.

8.

Поверните оба замочка (1) на 90° вправо до
защелкивания. Это надежно зафиксирует транспортный
ремень на месте.

1

2

Замена расходных материалов > 100

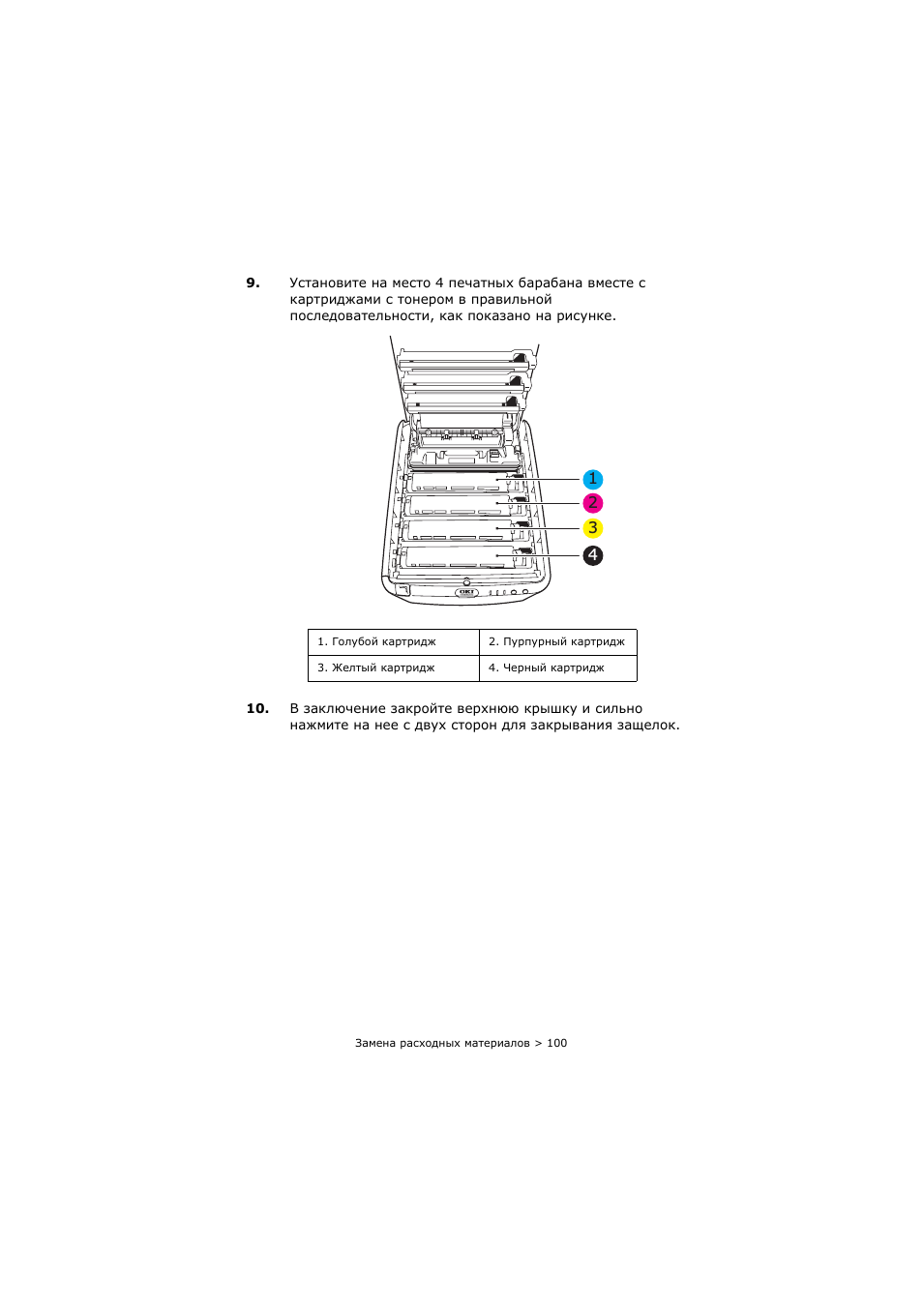

9.

Установите на место 4 печатных барабана вместе с
картриджами с тонером в правильной
последовательности, как показано на рисунке.

10.

В заключение закройте верхнюю крышку и сильно
нажмите на нее с двух сторон для закрывания защелок.

1
2
3

4

1. Голубой картридж

2. Пурпурный картридж

3. Желтый картридж

4. Черный картридж
