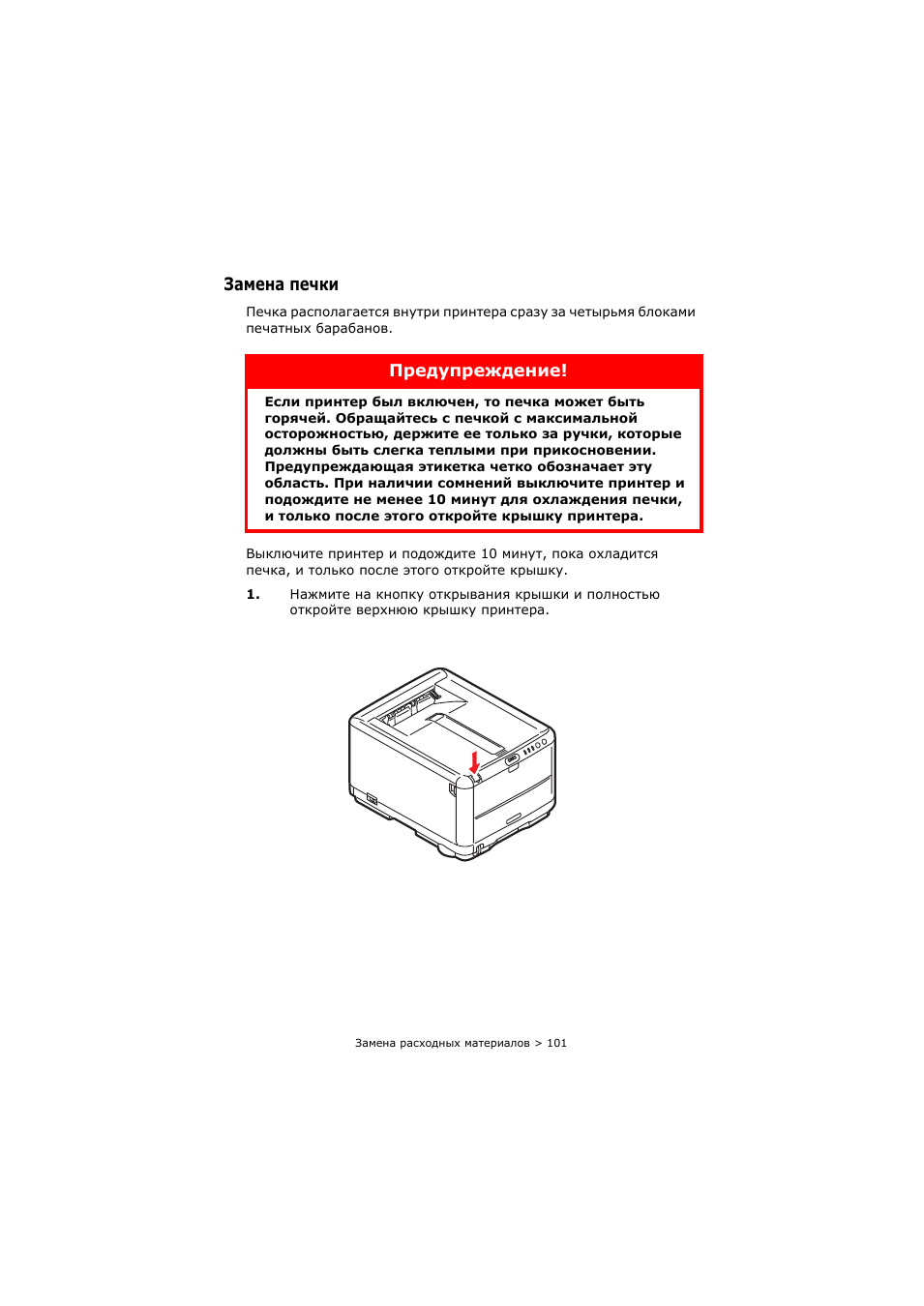

Печка располагается внутри принтера сразу за четырьмя блоками печатных барабанов.
Выключите принтер и подождите 10 минут, пока охладится печка, и только после этого откройте крышку.
1.
Нажмите на кнопку открывания крышки и полностью откройте верхнюю крышку принтера.
Предупреждение!
Если принтер был включен, то печка может быть горячей. Обращайтесь с печкой с максимальной осторожностью, держите ее только за ручки, которые должны быть слегка теплыми при прикосновении. Предупреждающая этикетка четко обозначает эту область. При наличии сомнений выключите принтер и подождите не менее 10 минут для охлаждения печки, и только после этого откройте крышку принтера.

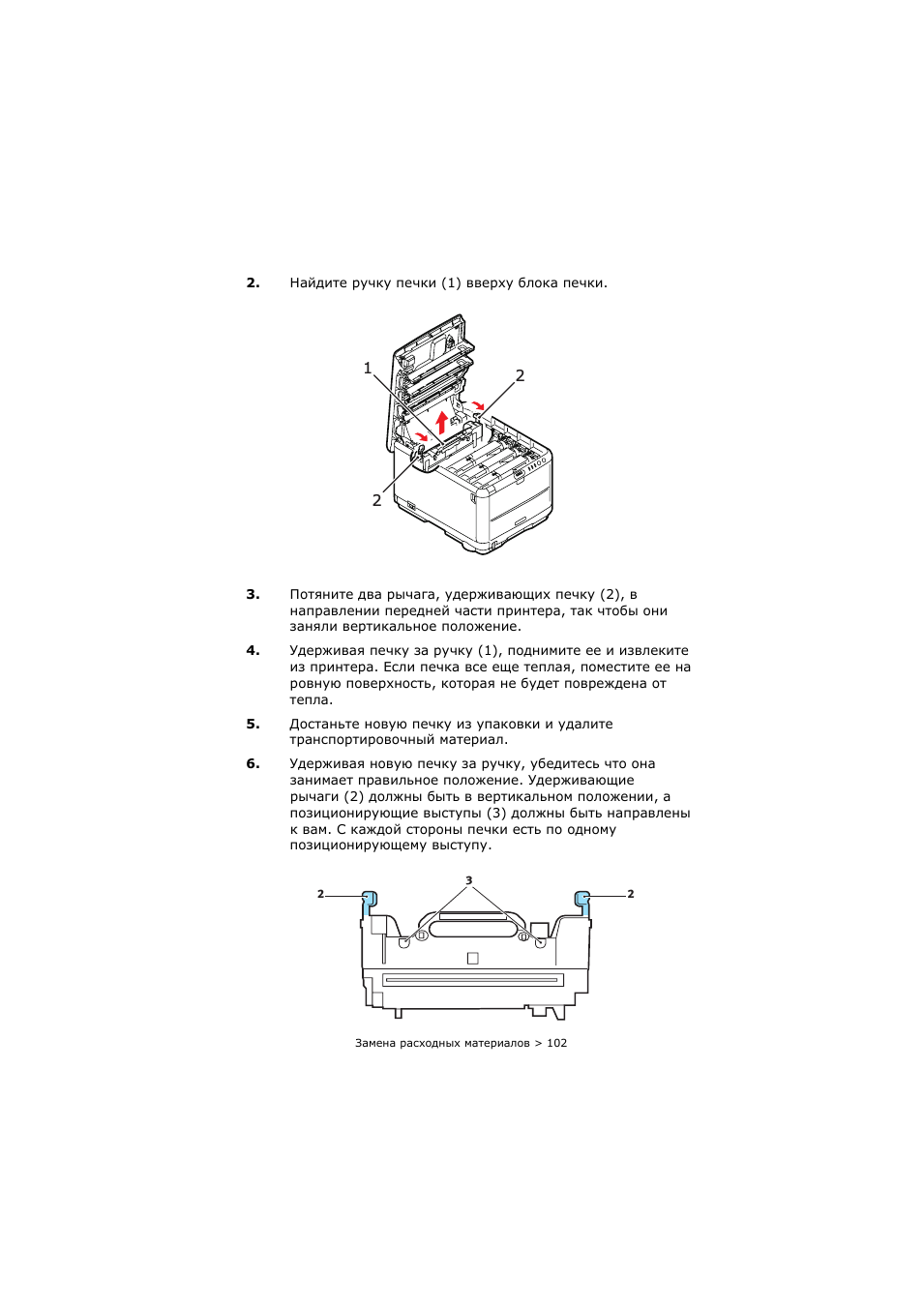

Потяните два рычага, удерживающих печку (2), в направлении передней части принтера, так чтобы они заняли вертикальное положение.
4.
Удерживая печку за ручку (1), поднимите ее и извлеките из принтера. Если печка все еще теплая, поместите ее на ровную поверхность, которая не будет повреждена от тепла.
5.
Достаньте новую печку из упаковки и удалите транспортировочный материал.
6.
Удерживая новую печку за ручку, убедитесь что она занимает правильное положение. Удерживающие рычаги (2) должны быть в вертикальном положении, а позиционирующие выступы (3) должны быть направлены к вам. С каждой стороны печки есть по одному позиционирующему выступу.

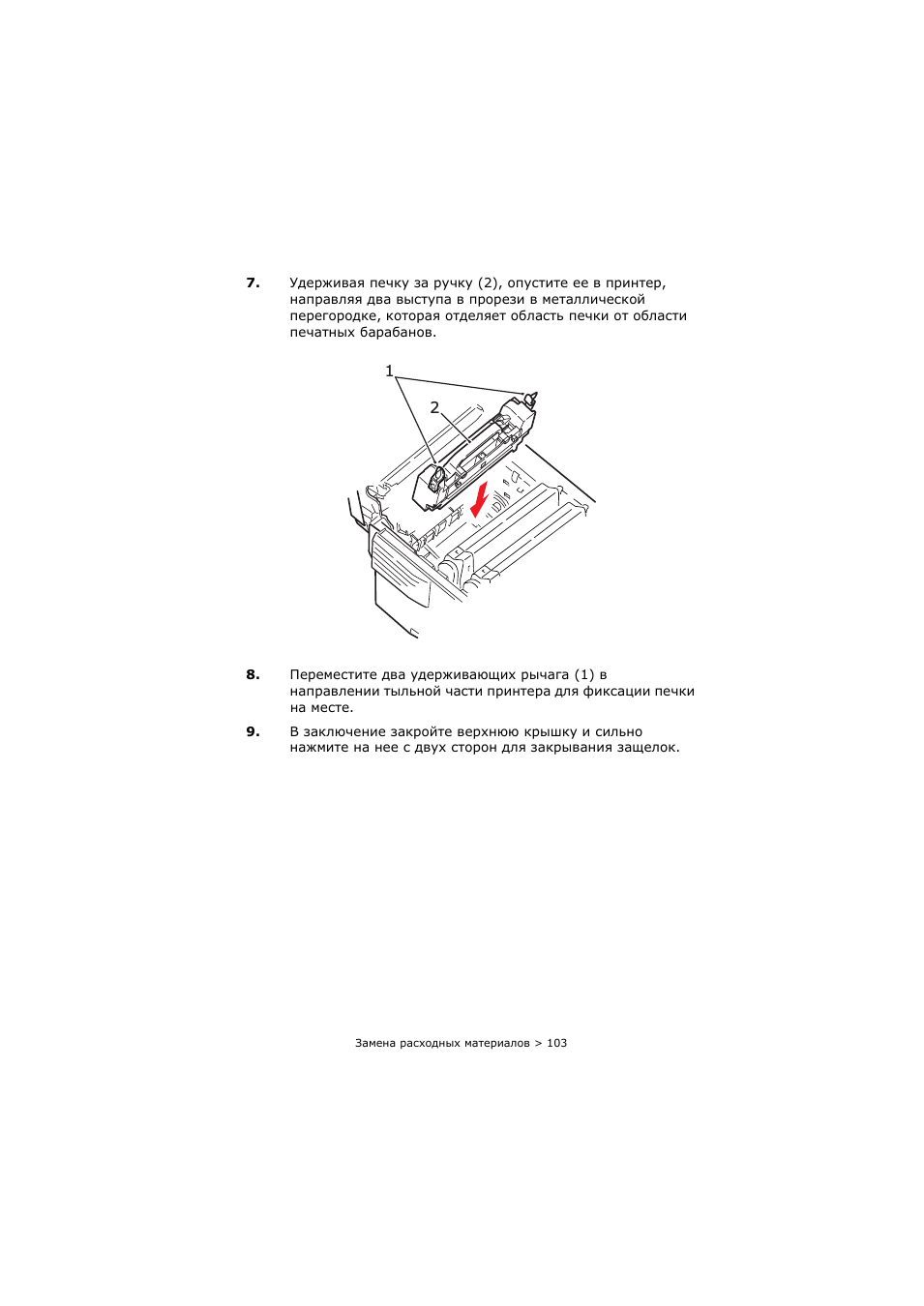

Удерживая печку за ручку (2), опустите ее в принтер, направляя два выступа в прорези в металлической перегородке, которая отделяет область печки от области печатных барабанов.
8.
Переместите два удерживающих рычага (1) в направлении тыльной части принтера для фиксации печки на месте.
9.
В заключение закройте верхнюю крышку и сильно нажмите на нее с двух сторон для закрывания защелок.

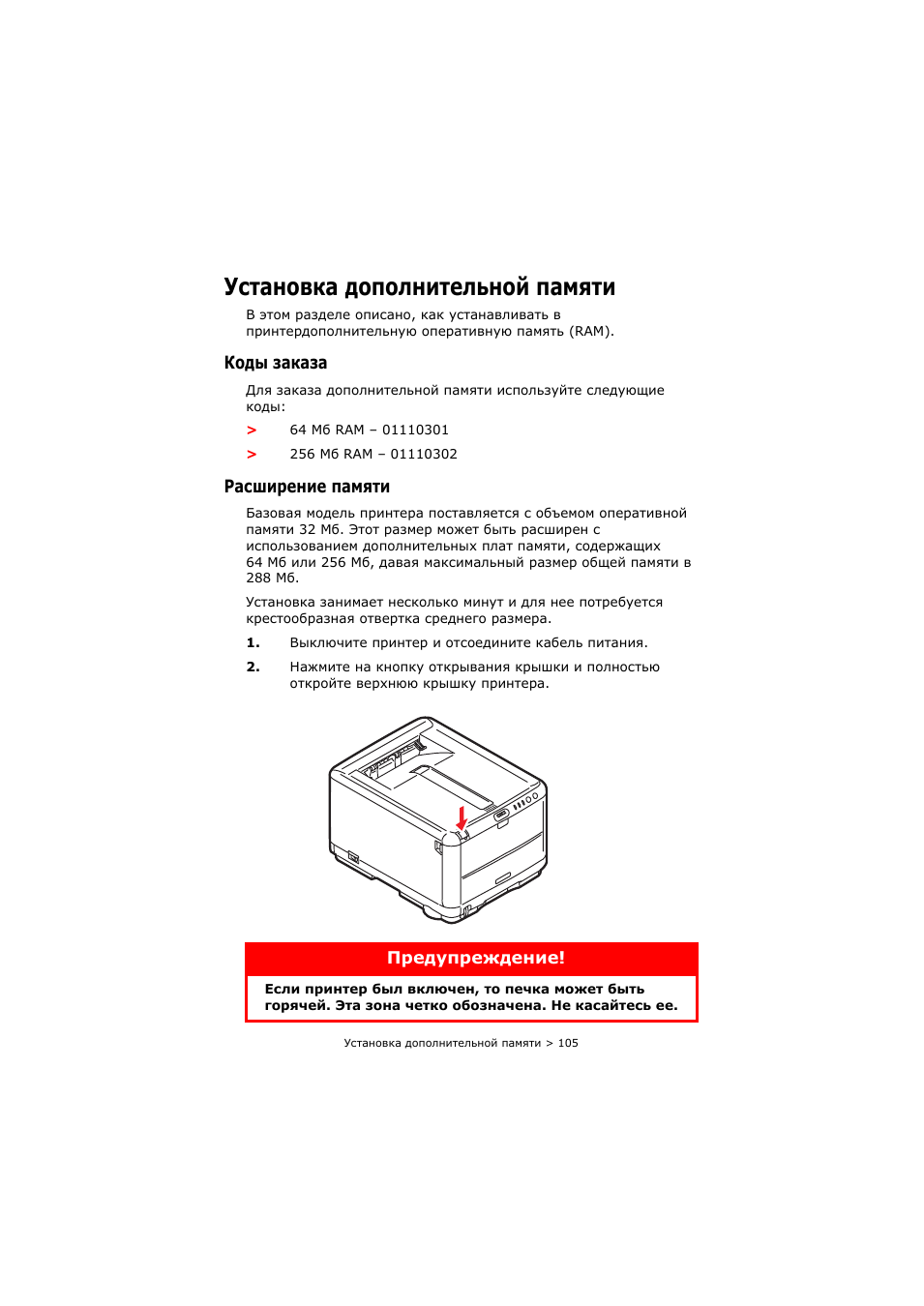

В этом разделе описано, как устанавливать в принтердополнительную оперативную память (RAM).
Коды заказа
Для заказа дополнительной памяти используйте следующие коды:
>
64 Мб RAM – 01110301
>
256 Мб RAM – 01110302
Расширение памяти
Базовая модель принтера поставляется с объемом оперативной памяти 32 Мб. Этот размер может быть расширен с использованием дополнительных плат памяти, содержащих 64 Mб или 256 Mб, давая максимальный размер общей памяти в 288 Mб.
Установка занимает несколько минут и для нее потребуется крестообразная отвертка среднего размера.
1.
Выключите принтер и отсоедините кабель питания.
2.
Нажмите на кнопку открывания крышки и полностью откройте верхнюю крышку принтера.
Предупреждение!
Если принтер был включен, то печка может быть горячей. Эта зона четко обозначена. Не касайтесь ее.

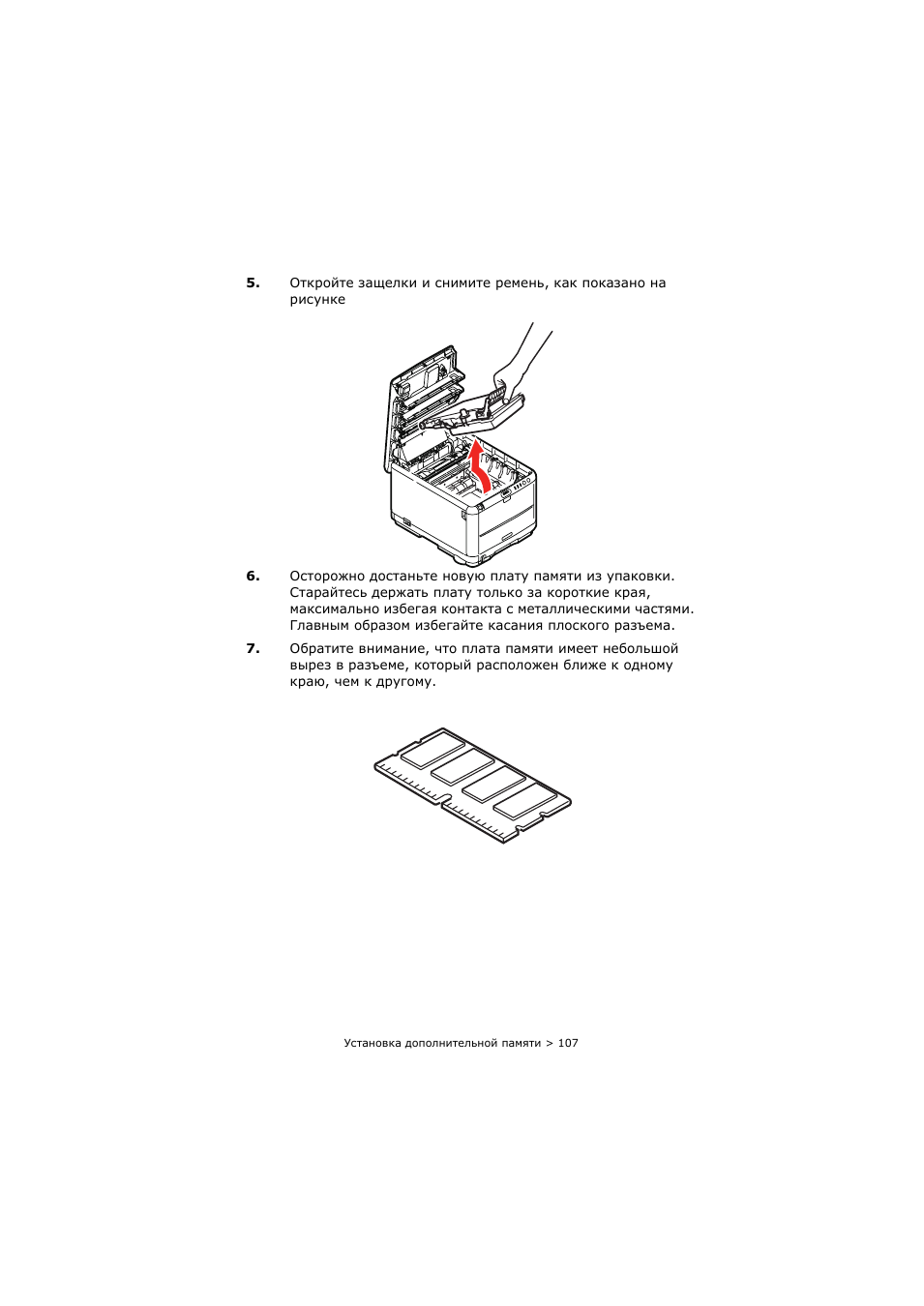

Откройте защелки и снимите ремень, как показано на рисунке
6.
Осторожно достаньте новую плату памяти из упаковки. Старайтесь держать плату только за короткие края, максимально избегая контакта с металлическими частями. Главным образом избегайте касания плоского разъема.
7.
Обратите внимание, что плата памяти имеет небольшой вырез в разъеме, который расположен ближе к одному краю, чем к другому.

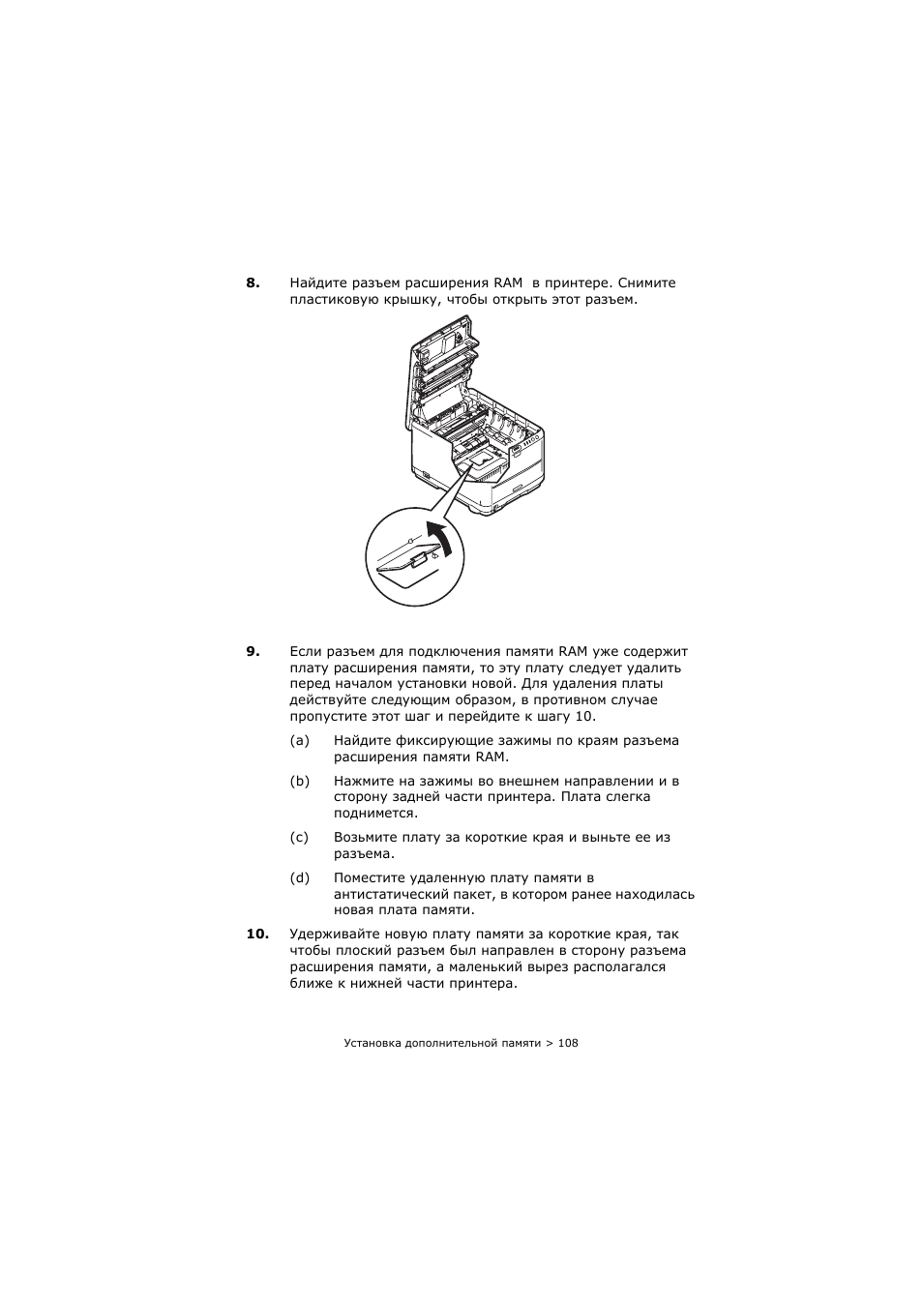

Найдите разъем расширения RAM в принтере. Снимите пластиковую крышку, чтобы открыть этот разъем.
9.
Если разъем для подключения памяти RAM уже содержит плату расширения памяти, то эту плату следует удалить перед началом установки новой. Для удаления платы действуйте следующим образом, в противном случае пропустите этот шаг и перейдите к шагу 10.
(a)
Найдите фиксирующие зажимы по краям разъема расширения памяти RAM.
(b)
Нажмите на зажимы во внешнем направлении и в сторону задней части принтера. Плата слегка поднимется.
(c)
Возьмите плату за короткие края и выньте ее из разъема.
(d)
Поместите удаленную плату памяти в антистатический пакет, в котором ранее находилась новая плата памяти.
10.
Удерживайте новую плату памяти за короткие края, так чтобы плоский разъем был направлен в сторону разъема расширения памяти, а маленький вырез располагался ближе к нижней части принтера.

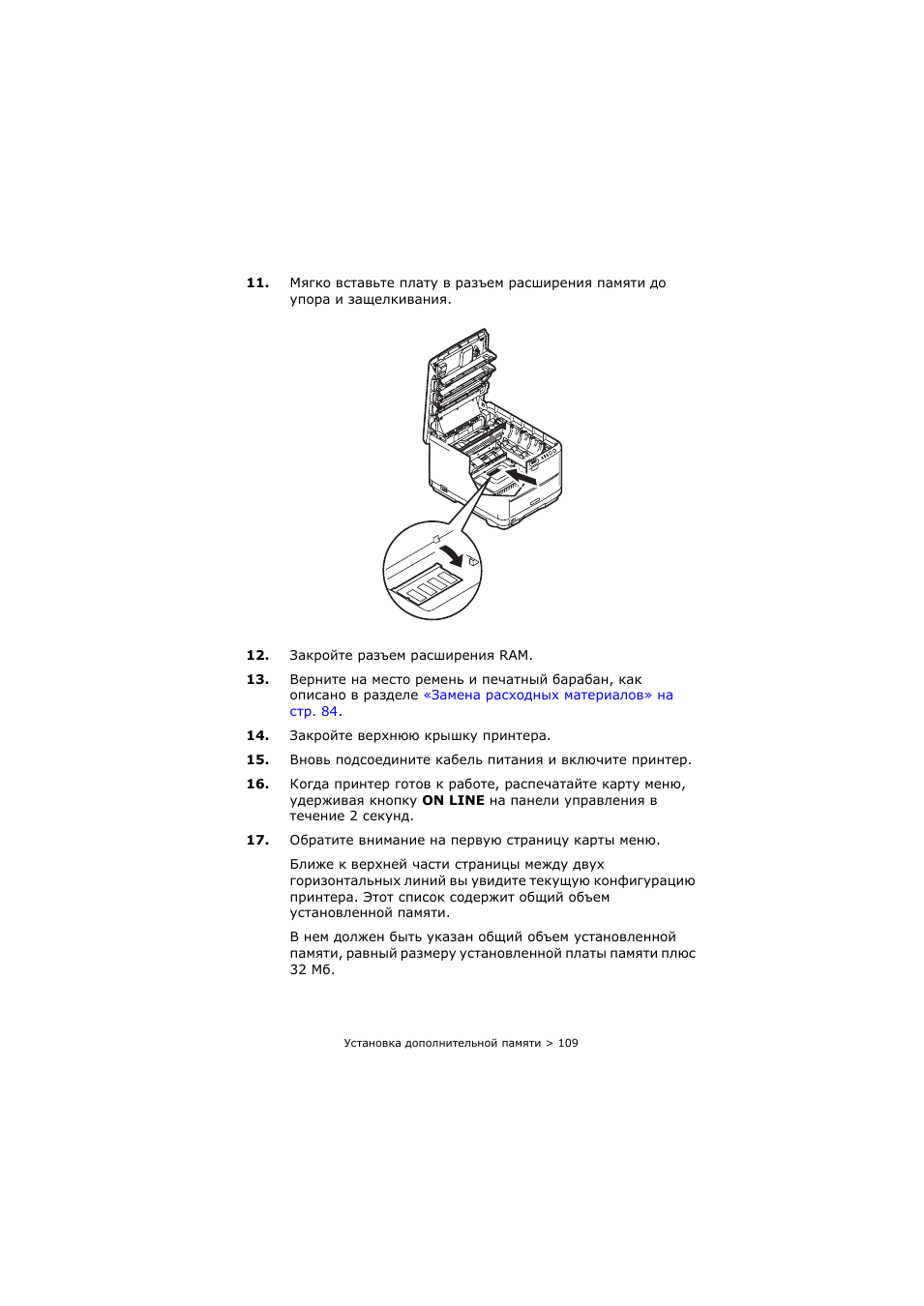

Вновь подсоедините кабель питания и включите принтер.
16.
Когда принтер готов к работе, распечатайте карту меню, удерживая кнопку ON LINE на панели управления в течение 2 секунд.
17.
Обратите внимание на первую страницу карты меню.
Ближе к верхней части страницы между двух горизонтальных линий вы увидите текущую конфигурацию принтера. Этот список содержит общий объем установленной памяти.
В нем должен быть указан общий объем установленной памяти, равный размеру установленной платы памяти плюс 32 Mб.

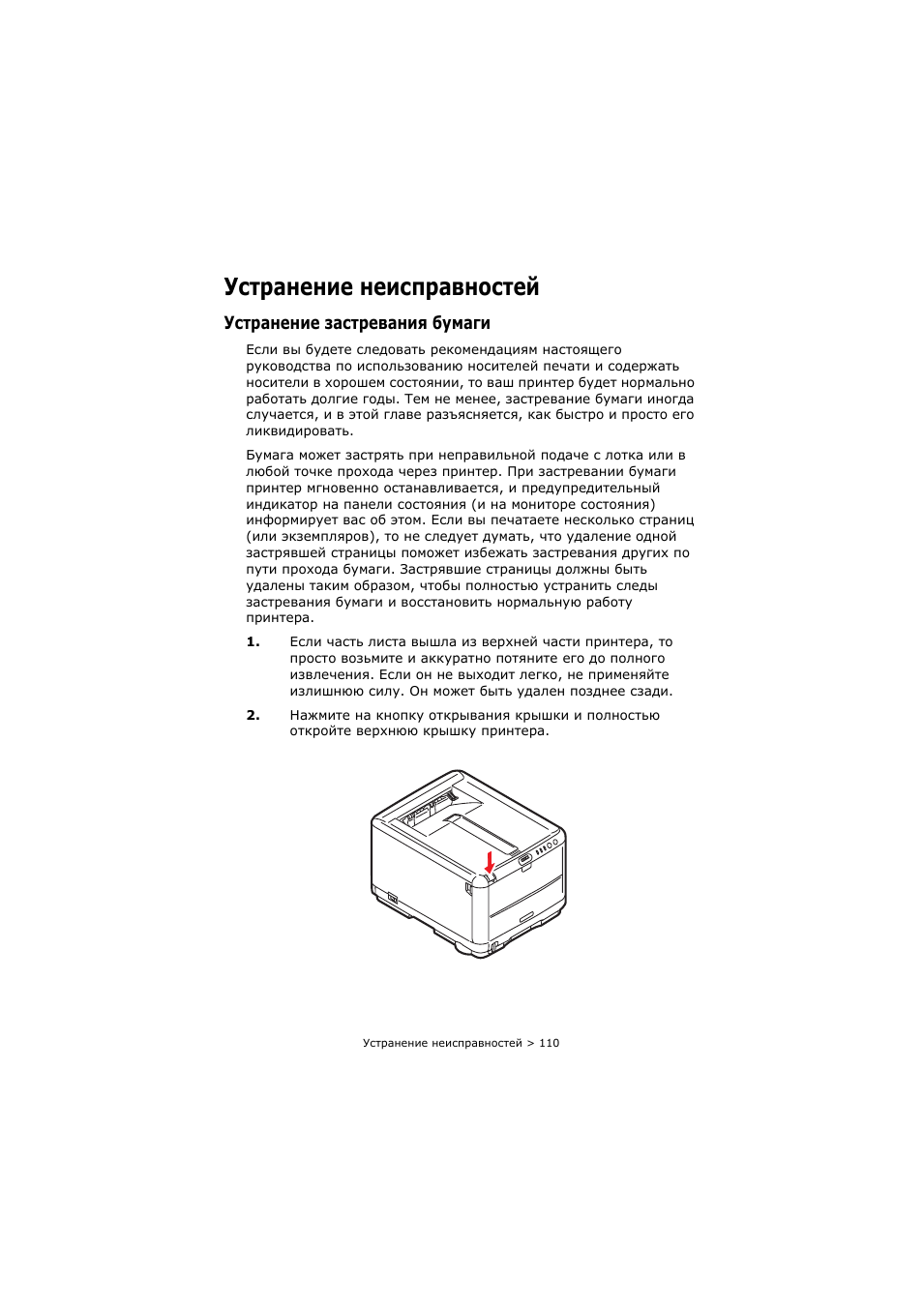

Если вы будете следовать рекомендациям настоящего руководства по использованию носителей печати и содержать носители в хорошем состоянии, то ваш принтер будет нормально работать долгие годы. Тем не менее, застревание бумаги иногда случается, и в этой главе разъясняется, как быстро и просто его ликвидировать.
Бумага может застрять при неправильной подаче с лотка или в любой точке прохода через принтер. При застревании бумаги принтер мгновенно останавливается, и предупредительный индикатор на панели состояния (и на мониторе состояния) информирует вас об этом. Если вы печатаете несколько страниц (или экземпляров), то не следует думать, что удаление одной застрявшей страницы поможет избежать застревания других по пути прохода бумаги. Застрявшие страницы должны быть удалены таким образом, чтобы полностью устранить следы застревания бумаги и восстановить нормальную работу принтера.
1.
Если часть листа вышла из верхней части принтера, то просто возьмите и аккуратно потяните его до полного извлечения. Если он не выходит легко, не применяйте излишнюю силу. Он может быть удален позднее сзади.
2.
Нажмите на кнопку открывания крышки и полностью откройте верхнюю крышку принтера.
