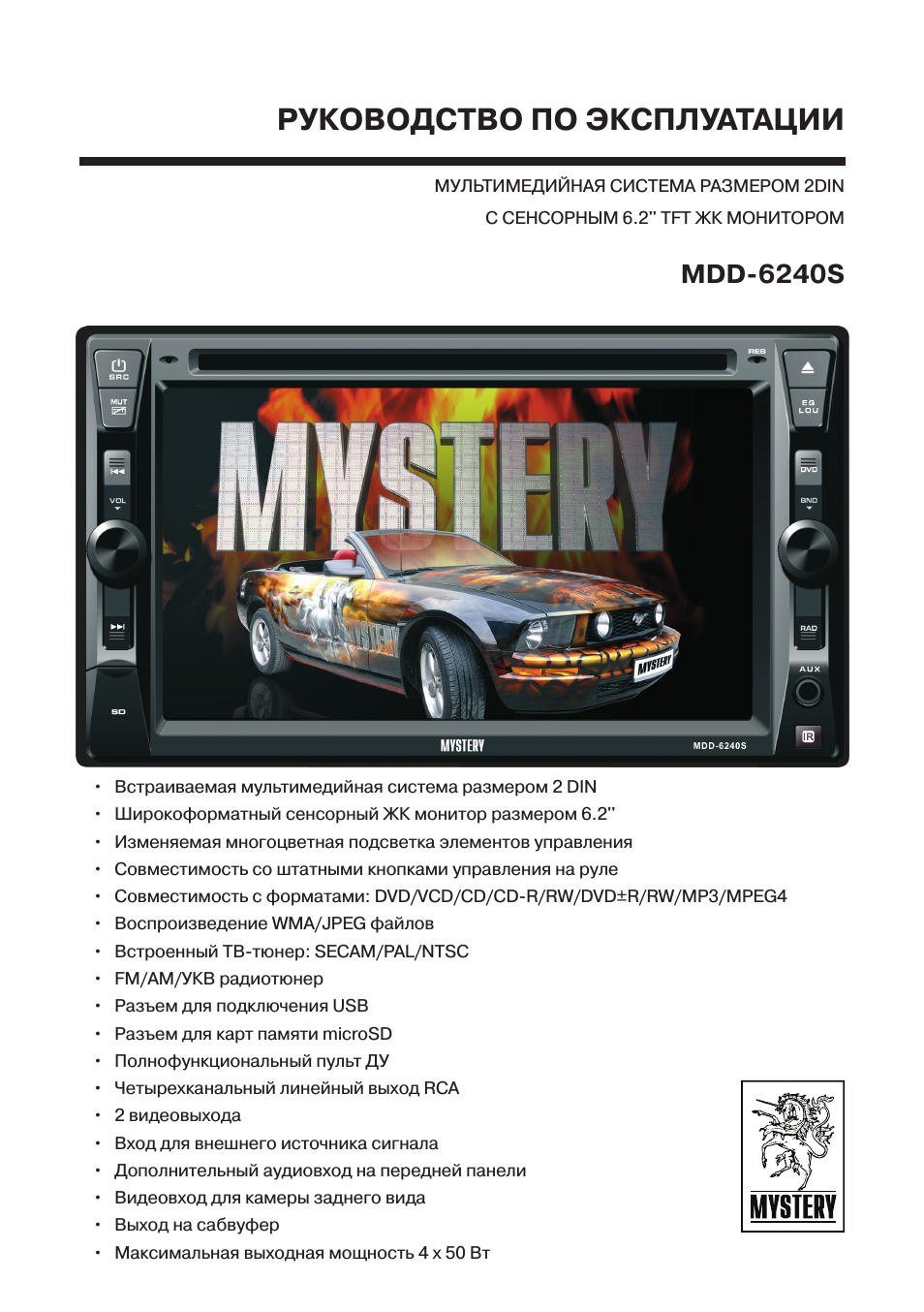

• Встраиваемая мультимедийная система размером 2 DIN • Широкоформатный сенсорный ЖК монитор размером 6.2'' • Изменяемая многоцветная подсветка элементов управления • Совместимость со штатными кнопками управления на руле • Совместимость с форматами: DVD/VCD/CD/CD-R/RW/DVD±R/RW/MP3/MPEG4 • Воспроизведение WMA/JPEG файлов • Встроенный ТВ-тюнер: SECAM/PAL/NTSC • FM/AM/УКВ радиотюнер • Разъем для подключения USB • Разъем для карт памяти microSD • Полнофункциональный пульт ДУ • Четырехканальный линейный выход RCA • 2 видеовыхода • Вход для внешнего источника сигнала • Дополнительный аудиовход на передней панели • Видеовход для камеры заднего вида • Выход на сабвуфер • Максимальная выходная мощность 4 х 50 Вт
Меры предосторожности ..........................................................................................3 Обращение с дисками ...............................................................................................5 Установка ..................................................................................................................11 Подсоединения .........................................................................................................13 Управление ...............................................................................................................14 Использование пульта ДУ ..........................................................................................15 Основные операции .................................................................................................16 Управление радиоприемником..................................................................................17 Меню настройки системы..........................................................................................18 Использование диска /USB/карты памяти .................................................................22 Управление TV тюнером ...........................................................................................23 Основные неполадки и способы их устранения .........................................................24 Технические характеристики .....................................................................................25

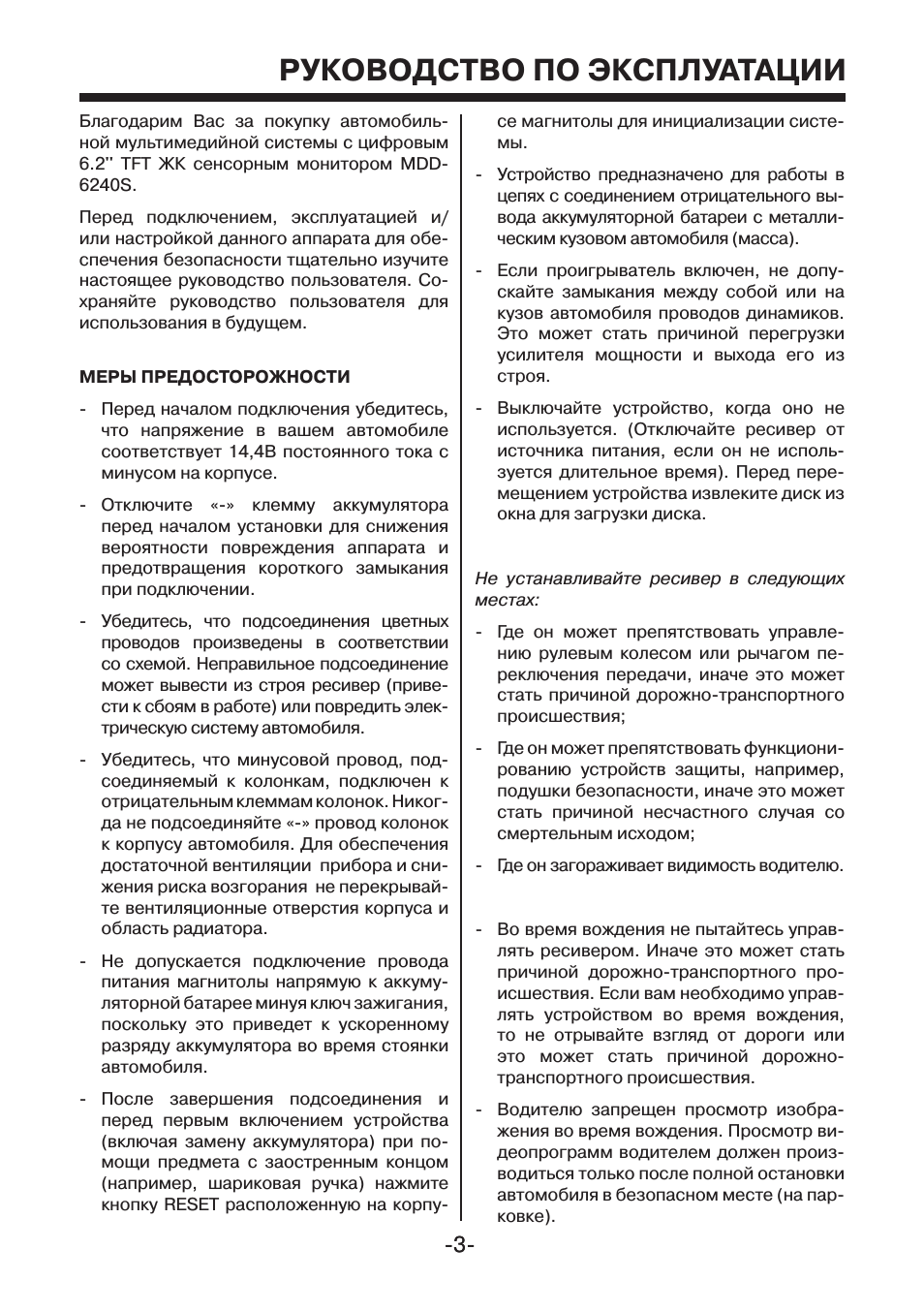

Благодарим Вас за покупку автомобиль- ной мультимедийной системы с цифровым 6.2'' TFT ЖК сенсорным монитором MDD- 6240S.
Перед подключением, эксплуатацией и/ или настройкой данного аппарата для обе- спечения безопасности тщательно изучите настоящее руководство пользователя. Со- храняйте руководство пользователя для использования в будущем.
МЕРы ПРЕДОСТОРОЖНОСТИ
- Перед началом подключения убедитесь,
что напряжение в вашем автомобиле соответствует 14,4В постоянного тока с минусом на корпусе.
- Отключите «-» клемму аккумулятора
перед началом установки для снижения вероятности повреждения аппарата и предотвращения короткого замыкания при подключении.
- Убедитесь, что подсоединения цветных
проводов произведены в соответствии со схемой. Неправильное подсоединение может вывести из строя ресивер (приве- сти к сбоям в работе) или повредить элек- трическую систему автомобиля.
- Убедитесь, что минусовой провод, под-
соединяемый к колонкам, подключен к отрицательным клеммам колонок. Никог- да не подсоединяйте «-» провод колонок к корпусу автомобиля. Для обеспечения достаточной вентиляции прибора и сни- жения риска возгорания не перекрывай- те вентиляционные отверстия корпуса и область радиатора.
- Не допускается подключение провода
питания магнитолы напрямую к аккуму- ляторной батарее минуя ключ зажигания, поскольку это приведет к ускоренному разряду аккумулятора во время стоянки автомобиля.
- После завершения подсоединения и
перед первым включением устройства (включая замену аккумулятора) при по- мощи предмета с заостренным концом (например, шариковая ручка) нажмите кнопку RESET расположенную на корпу-
се магнитолы для инициализации систе- мы.
- Устройство предназначено для работы в
цепях с соединением отрицательного вы- вода аккумуляторной батареи с металли- ческим кузовом автомобиля (масса).
- Если проигрыватель включен, не допу-
скайте замыкания между собой или на кузов автомобиля проводов динамиков. Это может стать причиной перегрузки усилителя мощности и выхода его из строя.
- Выключайте устройство, когда оно не
используется. (Отключайте ресивер от источника питания, если он не исполь- зуется длительное время). Перед пере- мещением устройства извлеките диск из окна для загрузки диска.
Не устанавливайте ресивер в следующих местах:
- Где он может препятствовать управле-
нию рулевым колесом или рычагом пе- реключения передачи, иначе это может стать причиной дорожно-транспортного происшествия;
- Где он может препятствовать функциони-
рованию устройств защиты, например, подушки безопасности, иначе это может стать причиной несчастного случая со смертельным исходом;
- Где он загораживает видимость водителю.
- Во время вождения не пытайтесь управ-
лять ресивером. Иначе это может стать причиной дорожно-транспортного про- исшествия. Если вам необходимо управ- лять устройством во время вождения, то не отрывайте взгляд от дороги или это может стать причиной дорожно- транспортного происшествия.
- Водителю запрещен просмотр изобра-

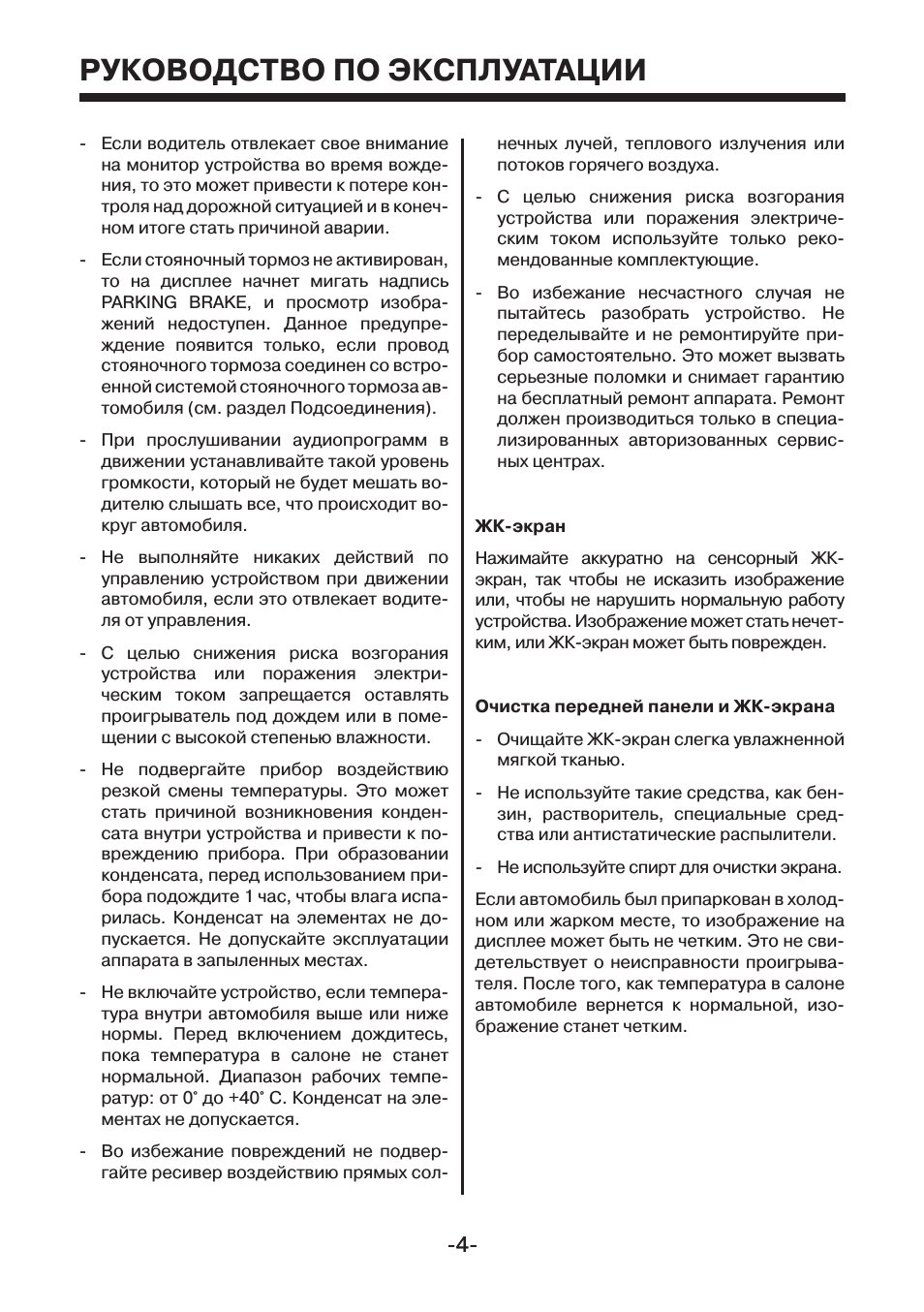

жения во время вождения. Просмотр ви- деопрограмм водителем должен произ- водиться только после полной остановки автомобиля в безопасном месте (на пар- ковке).
на монитор устройства во время вожде- ния, то это может привести к потере кон- троля над дорожной ситуацией и в конеч- ном итоге стать причиной аварии.
- Если стояночный тормоз не активирован,
то на дисплее начнет мигать надпись PARKING BRAKE, и просмотр изобра- жений недоступен. Данное предупре- ждение появится только, если провод стояночного тормоза соединен со встро- енной системой стояночного тормоза ав- томобиля (см. раздел Подсоединения).
- При прослушивании аудиопрограмм в
движении устанавливайте такой уровень громкости, который не будет мешать во- дителю слышать все, что происходит во- круг автомобиля.
- Не выполняйте никаких действий по
управлению устройством при движении автомобиля, если это отвлекает водите- ля от управления.
- C целью снижения риска возгорания
устройства или поражения электри- ческим током запрещается оставлять проигрыватель под дождем или в поме- щении с высокой степенью влажности.
- Не подвергайте прибор воздействию
резкой смены температуры. Это может стать причиной возникновения конден- сата внутри устройства и привести к по- вреждению прибора. При образовании конденсата, перед использованием при- бора подождите 1 час, чтобы влага испа- рилась. Конденсат на элементах не до- пускается. Не допускайте эксплуатации аппарата в запыленных местах.
- Не включайте устройство, если темпера-
тура внутри автомобиля выше или ниже нормы. Перед включением дождитесь, пока температура в салоне не станет нормальной. Диапазон рабочих темпе- ратур: от 0° до +40° C. Конденсат на эле- ментах не допускается.
- Во избежание повреждений не подвер-
гайте ресивер воздействию прямых сол-
нечных лучей, теплового излучения или потоков горячего воздуха.
- C целью снижения риска возгорания
устройства или поражения электриче- ским током используйте только реко- мендованные комплектующие.
- Во избежание несчастного случая не
пытайтесь разобрать устройство. Не переделывайте и не ремонтируйте при- бор самостоятельно. Это может вызвать серьезные поломки и снимает гарантию на бесплатный ремонт аппарата. Ремонт должен производиться только в специа- лизированных авторизованных сервис- ных центрах.
ЖК-экран
Нажимайте аккуратно на сенсорный ЖК- экран, так чтобы не исказить изображение или, чтобы не нарушить нормальную работу устройства. Изображение может стать нечет- ким, или ЖК-экран может быть поврежден.
Очистка передней панели и ЖК-экрана
- Очищайте ЖК-экран слегка увлажненной
мягкой тканью.
- Не используйте такие средства, как бен-
зин, растворитель, специальные сред- ства или антистатические распылители.
- Не используйте спирт для очистки экрана.
Если автомобиль был припаркован в холод- ном или жарком месте, то изображение на дисплее может быть не четким. Это не сви- детельствует о неисправности проигрыва- теля. После того, как температура в салоне автомобиле вернется к нормальной, изо- бражение станет четким.

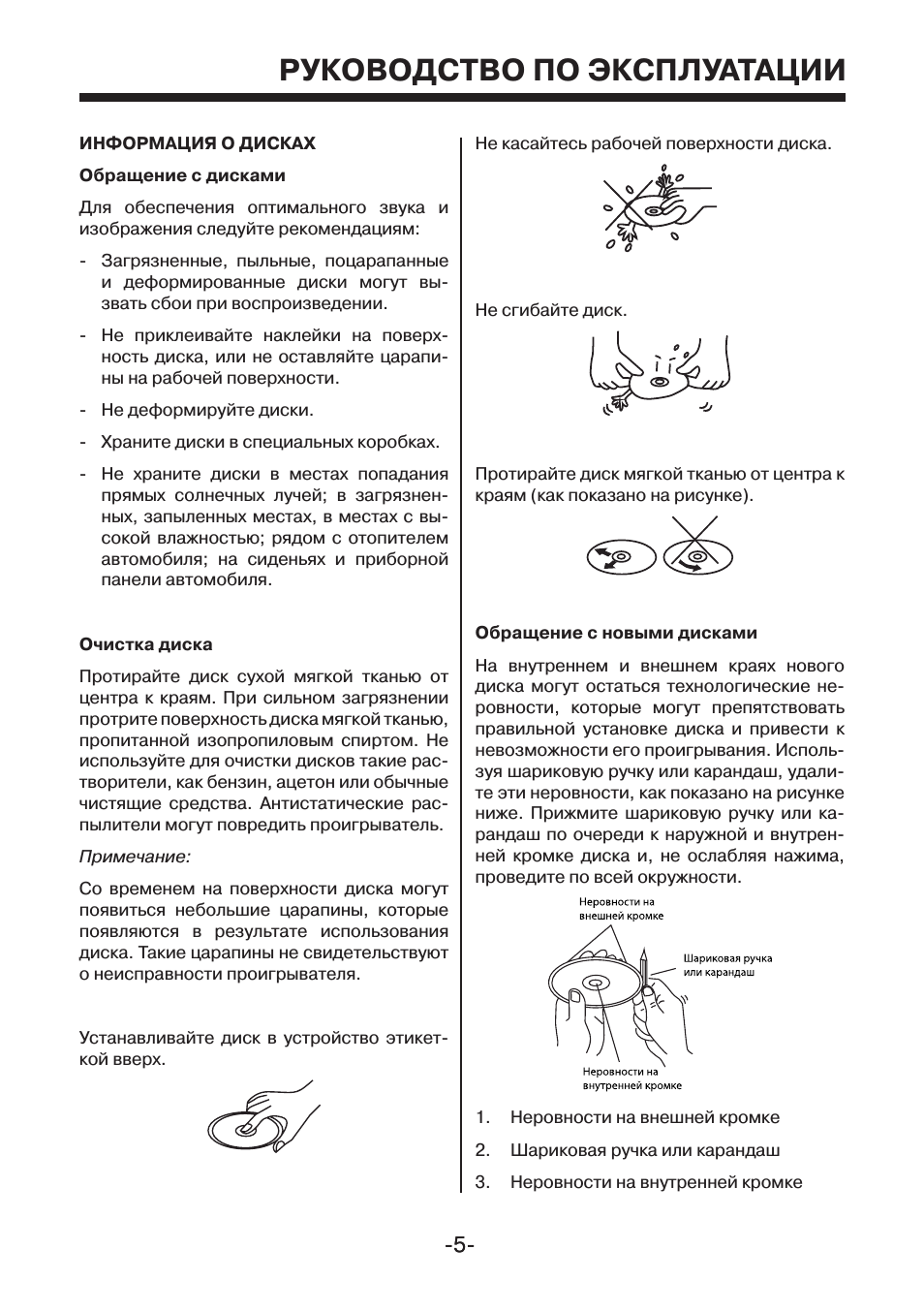

Для обеспечения оптимального звука и изображения следуйте рекомендациям:
- Загрязненные, пыльные, поцарапанные
и деформированные диски могут вы- звать сбои при воспроизведении.
- Не приклеивайте наклейки на поверх-
ность диска, или не оставляйте царапи- ны на рабочей поверхности.
- Не деформируйте диски.
- Храните диски в специальных коробках.
- Не храните диски в местах попадания
прямых солнечных лучей; в загрязнен- ных, запыленных местах, в местах с вы- сокой влажностью; рядом с отопителем автомобиля; на сиденьях и приборной панели автомобиля.
Очистка диска
Протирайте диск сухой мягкой тканью от центра к краям. При сильном загрязнении протрите поверхность диска мягкой тканью, пропитанной изопропиловым спиртом. Не используйте для очистки дисков такие рас- творители, как бензин, ацетон или обычные чистящие средства. Антистатические рас- пылители могут повредить проигрыватель.
Примечание:
Со временем на поверхности диска могут появиться небольшие царапины, которые появляются в результате использования диска. Такие царапины не свидетельствуют о неисправности проигрывателя.
Устанавливайте диск в устройство этикет- кой вверх.
Не касайтесь рабочей поверхности диска.
Не сгибайте диск.
Протирайте диск мягкой тканью от центра к краям (как показано на рисунке).
Обращение с новыми дисками
На внутреннем и внешнем краях нового диска могут остаться технологические не- ровности, которые могут препятствовать правильной установке диска и привести к невозможности его проигрывания. Исполь- зуя шариковую ручку или карандаш, удали- те эти неровности, как показано на рисунке ниже. Прижмите шариковую ручку или ка- рандаш по очереди к наружной и внутрен- ней кромке диска и, не ослабляя нажима, проведите по всей окружности.

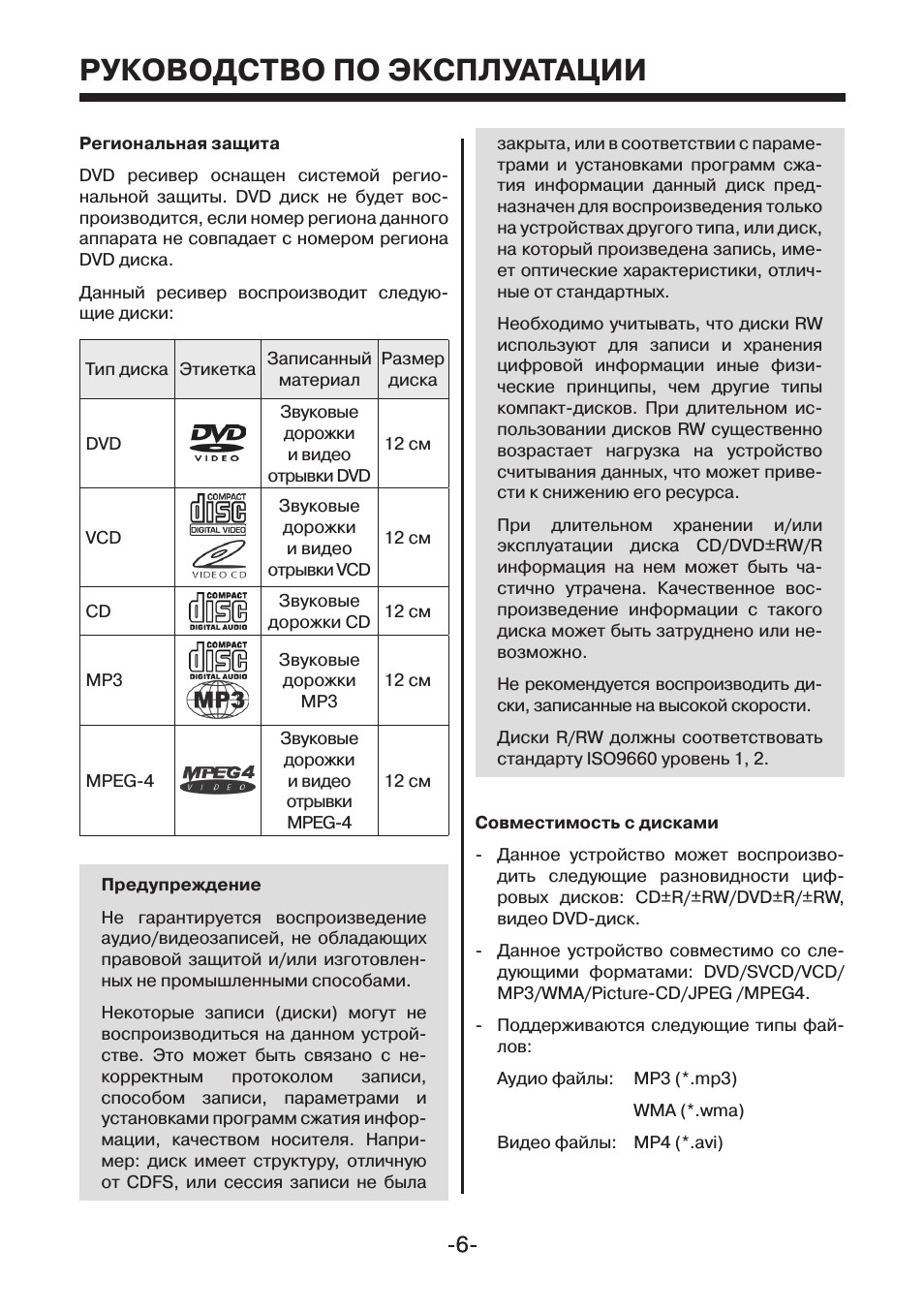

DVD ресивер оснащен системой регио- нальной защиты. DVD диск не будет вос- производится, если номер региона данного аппарата не совпадает с номером региона DVD диска.
Данный ресивер воспроизводит следую- щие диски:
Тип диска Этикетка
Записанный
материал
Размер
диска
DVD
Звуковые
дорожки
и видео
отрывки DVD
12 см
VCD
Звуковые
дорожки
и видео
отрывки VCD
12 см
CD
Звуковые
дорожки CD
12 см
MP3
Звуковые
дорожки
MP3
12 см
MPEG-4
Звуковые
дорожки
и видео
отрывки
MPEG-4
12 см
Предупреждение
Не гарантируется воспроизведение аудио/видеозаписей, не обладающих правовой защитой и/или изготовлен- ных не промышленными способами.
Некоторые записи (диски) могут не воспроизводиться на данном устрой- стве. Это может быть связано с не- корректным
протоколом
записи,
способом записи, параметрами и установками программ сжатия инфор- мации, качеством носителя. Напри- мер: диск имеет структуру, отличную от CDFS, или сессия записи не была
закрыта, или в соответствии с параме- трами и установками программ сжа- тия информации данный диск пред- назначен для воспроизведения только на устройствах другого типа, или диск, на который произведена запись, име- ет оптические характеристики, отлич- ные от стандартных.
Необходимо учитывать, что диски RW используют для записи и хранения цифровой информации иные физи- ческие принципы, чем другие типы компакт-дисков. При длительном ис- пользовании дисков RW существенно возрастает нагрузка на устройство считывания данных, что может приве- сти к снижению его ресурса.
При длительном хранении и/или эксплуатации диска CD/DVD±RW/R информация на нем может быть ча- стично утрачена. Качественное вос- произведение информации с такого диска может быть затруднено или не- возможно.
Не рекомендуется воспроизводить ди- ски, записанные на высокой скорости.
Диски R/RW должны соответствовать стандарту ISO9660 уровень 1, 2.
Совместимость с дисками
- Данное устройство может воспроизво-
дить следующие разновидности циф- ровых дисков: CD±R/±RW/DVD±R/±RW, видео DVD-диск.

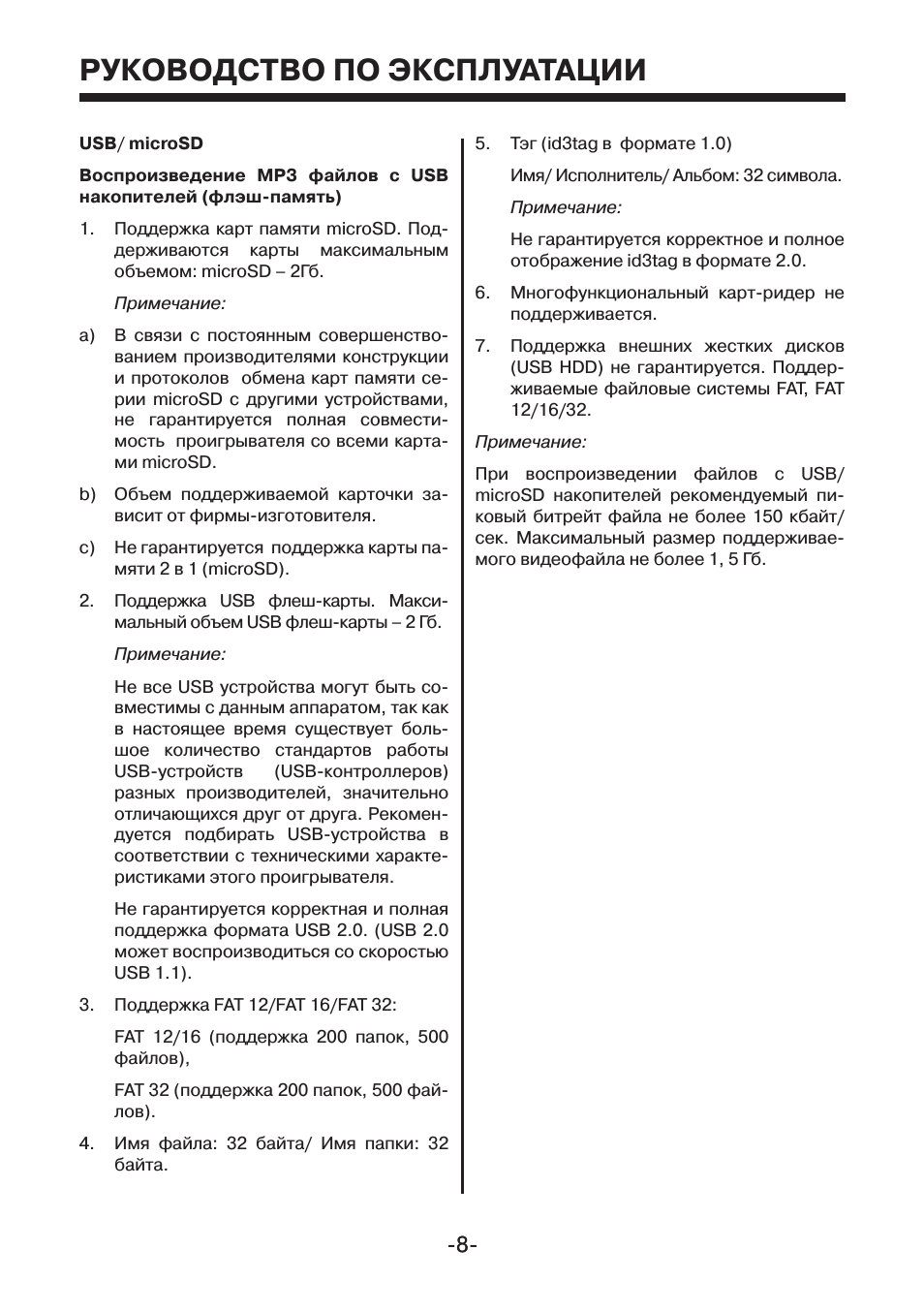

Воспроизведение MP3 файлов с USB накопителей (флэш-память)
1. Поддержка карт памяти microSD. Под-
держиваются карты максимальным объемом: microSD – 2Гб.
Примечание:
a) В связи с постоянным совершенство-
ванием производителями конструкции и протоколов обмена карт памяти се- рии microSD с другими устройствами, не гарантируется полная совмести- мость проигрывателя со всеми карта- ми microSD.
b) Объем поддерживаемой карточки за-
висит от фирмы-изготовителя.
c) Не гарантируется поддержка карты па-
мяти 2 в 1 (microSD).
2. Поддержка USB флеш-карты. Макси-
мальный объем USB флеш-карты – 2 Гб.
Примечание:
Не все USB устройства могут быть со- вместимы с данным аппаратом, так как в настоящее время существует боль- шое количество стандартов работы USB-устройств
(USB-контроллеров)
разных производителей, значительно отличающихся друг от друга. Рекомен- дуется подбирать USB-устройства в соответствии с техническими характе- ристиками этого проигрывателя.
Не гарантируется корректная и полная поддержка формата USB 2.0. (USB 2.0 может воспроизводиться со скоростью USB 1.1).
3. Поддержка FAT 12/FAT 16/FAT 32:
FAT 12/16 (поддержка 200 папок, 500 файлов),
FAT 32 (поддержка 200 папок, 500 фай- лов).
4. Имя файла: 32 байта/ Имя папки: 32
байта.
5. Тэг (id3tag в формате 1.0)
Имя/ Исполнитель/ Альбом: 32 символа.
Примечание:
Не гарантируется корректное и полное отображение id3tag в формате 2.0.
6. Многофункциональный карт-ридер не
поддерживается.
7. Поддержка внешних жестких дисков
(USB HDD) не гарантируется. Поддер- живаемые файловые системы FAT, FAT 12/16/32.
Примечание:
При воспроизведении файлов с USB/ microSD накопителей рекомендуемый пи- ковый битрейт файла не более 150 кбайт/ сек. Максимальный размер поддерживае- мого видеофайла не более 1, 5 Гб.

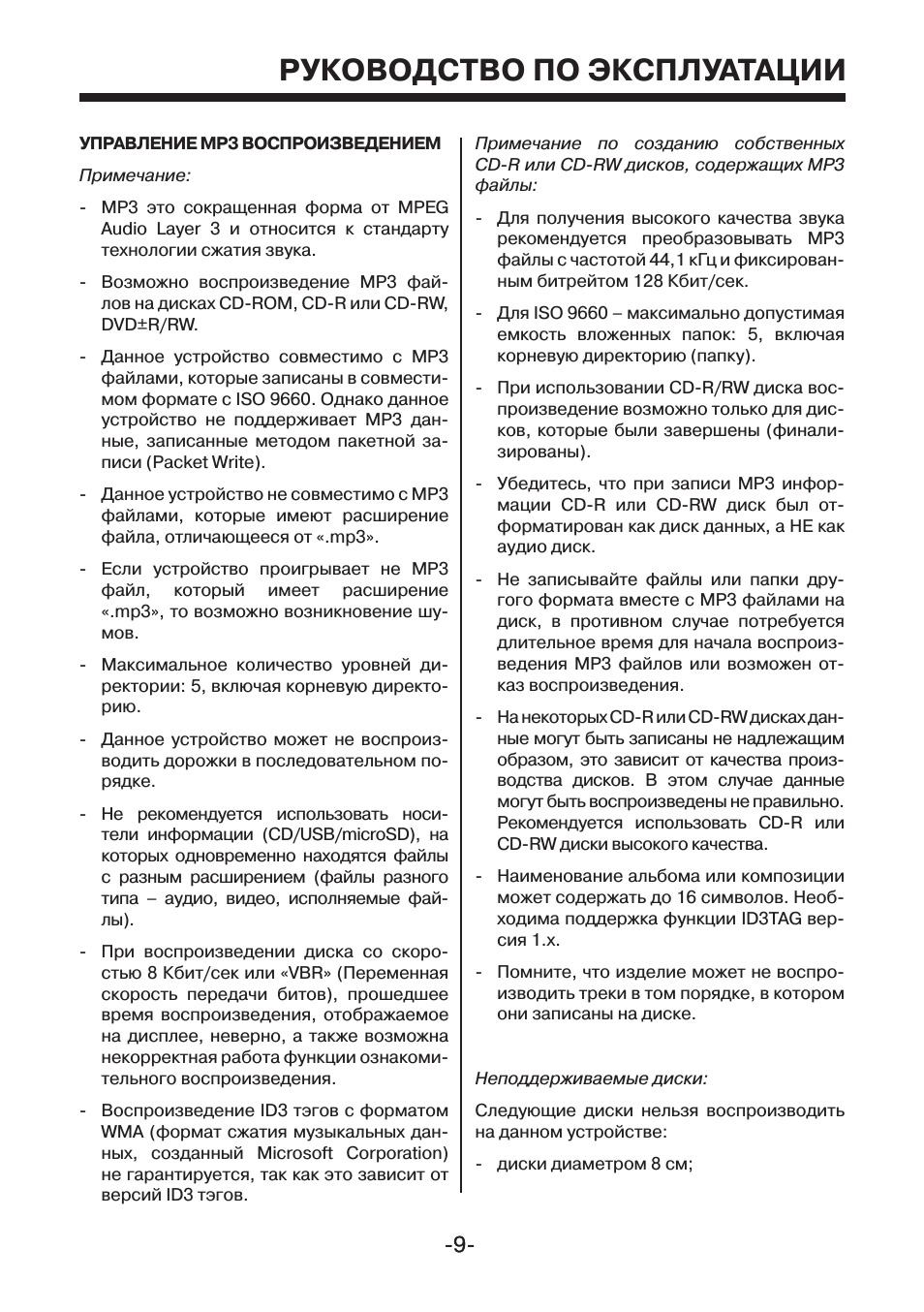

Audio Layer 3 и относится к стандарту технологии сжатия звука.
- Возможно воспроизведение МР3 фай-
лов на дисках CD-ROM, CD-R или CD-RW, DVD±R/RW.
- Данное устройство совместимо с МР3
файлами, которые записаны в совмести- мом формате с ISO 9660. Однако данное устройство не поддерживает МР3 дан- ные, записанные методом пакетной за- писи (Packet Write).
- Данное устройство не совместимо с МР3
файлами, которые имеют расширение файла, отличающееся от «.mp3».
- Если устройство проигрывает не МР3
файл, который имеет расширение «.mp3», то возможно возникновение шу- мов.
- Максимальное количество уровней ди-
ректории: 5, включая корневую директо- рию.
- Данное устройство может не воспроиз-
водить дорожки в последовательном по- рядке.
- Не рекомендуется использовать носи-
тели информации (CD/USB/microSD), на которых одновременно находятся файлы с разным расширением (файлы разного типа – аудио, видео, исполняемые фай- лы).
- При воспроизведении диска со скоро-
стью 8 Кбит/сек или «VBR» (Переменная скорость передачи битов), прошедшее время воспроизведения, отображаемое на дисплее, неверно, а также возможна некорректная работа функции ознакоми- тельного воспроизведения.
- Воспроизведение ID3 тэгов с форматом
WMA (формат сжатия музыкальных дан- ных, созданный Microsoft Corporation) не гарантируется, так как это зависит от версий ID3 тэгов.
Примечание по созданию собственных CD-R или CD-RW дисков, содержащих MP3 файлы:
- Для получения высокого качества звука
рекомендуется преобразовывать МР3 файлы с частотой 44,1 кГц и фиксирован- ным битрейтом 128 Кбит/сек.
- Для ISO 9660 – максимально допустимая
емкость вложенных папок: 5, включая корневую директорию (папку).
- При использовании CD-R/RW диска вос-
произведение возможно только для дис- ков, которые были завершены (финали- зированы).
- Убедитесь, что при записи MP3 инфор-
мации CD-R или CD-RW диск был от- форматирован как диск данных, а НЕ как аудио диск.
- Не записывайте файлы или папки дру-
гого формата вместе с МР3 файлами на диск, в противном случае потребуется длительное время для начала воспроиз- ведения МР3 файлов или возможен от- каз воспроизведения.
- На некоторых CD-R или CD-RW дисках дан-
ные могут быть записаны не надлежащим образом, это зависит от качества произ- водства дисков. В этом случае данные могут быть воспроизведены не правильно. Рекомендуется использовать CD-R или CD-RW диски высокого качества.
- Наименование альбома или композиции
может содержать до 16 символов. Необ- ходима поддержка функции ID3TAG вер- сия 1.x.
- Помните, что изделие может не воспро-
изводить треки в том порядке, в котором они записаны на диске.
Неподдерживаемые диски:
Следующие диски нельзя воспроизводить на данном устройстве:
