МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРЕДОСТЕРЕЖЕНИЕ:

ДЛЯ УМЕНЬШЕНИЯ РИСКА УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ

СНИМАЙТЕ КРЫШКУ ИЛИ ЗАДНЮЮ ПАНЕЛЬ УСТРОЙСТВА. ВНУ-

ТРИ УСТРОЙСТВА НЕТ ЧАСТЕЙ ДОСТУПНЫХ ДЛЯ ОБСЛУЖИВА-

НИЯ ПОЛЬЗОВАТЕЛЕМ. ДОВЕРЯЙТЕ ОБСЛУЖИВАНИЕ УСТРОЙ-

СТВА ТОЛЬКО КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ.

Знак молнии в равностороннем треугольнике предупреждает

о наличии внутри корпуса неизолированного участка опасного

напряжения, достаточного для поражения электрическим током.

Восклицательный знак в равностороннем треугольнике пред-

назначен для предупреждения пользователя о наличии важных

инструкций по эксплуатации и обслуживанию в документации,

прилагаемой к устройству.

ПРЕДУПРЕЖДЕНИЕ:

ДЛЯ УМЕНЬШЕНИЯ РИСКА УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ

ОСТАВЛЯЙТЕ УСТРОЙСТВО ПОД ВОЗДЕЙСТВИЕМ ДОЖДЯ ИЛИ

ВЛАГИ.

ПРЕДОСТЕРЕЖЕНИЕ

РИСК ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ

НЕ ОТКРЫВАТЬ

МЕРЫ БЕЗОПАСНОСТИ

1. Внимательно прочтите настоящее руководство.

2. Руководствуйтесь указанными инструкциями.

3. Учтите все предупреждения.

4. Следуйте всем инструкциям.

5. Не используйте устройство вблизи воды.

6. Протирайте только сухой тканью.

7. Не блокируйте вентиляционные отверстия.

Установите устройство в соответствии с инструкциями производи-

теля.

8. Не размещайте устройство рядом с такими источниками тепла, как

радиаторы, печи или другие (включая усилители), которые нагре-

ваются при работе.

9. Не недооценивайте важности использования поляризованной

или заземленной вилки. Поляризованная вилка имеет два плоских

контакта, один из которых шире другого. Вилка с заземлением

имеет третий контакт для заземления. Широкий контакт или кон-

такт заземления обеспечивают безопасность. Если прилагаемая

вилка не подходит к вашей розетке, попросите электрика заме-

нить розетку.

10. Берегите кабель питания. Не наступайте на кабель и следите за

его целостностью, особенно у вилки и в месте, где он выходит из

устройства.

11. Используйте только рекомендуемые производителем аксессуары.

12. Используйте только указанную производителем

или поставляемую с устройством подставку, теле-

жку, штатив, крепление или стол. При использо-

вании тележки будьте осторожны при перемеще-

нии устройства.

13. Отключайте устройство от сети во время грозы

или когда оно не используется долгое время.

14. Сервисное обслуживание устройства выполняется квалифициро-

ванным персоналом. Сервисное обслуживание требуется, если

устройство повреждено, например, поврежден кабель или вил-

ка питания, пролита жидкость или внутрь пропали посторонние

предметы, устройство побывало под дождем или в условиях повы-

шенной влажности, устройство уронили, и оно не функционирует

нормально.

15. Не оставляйте батарейки в местах, подверженных нагреванию, на-

пример, под прямыми солнечными лучами, вблизи огня и т.д.

Предупрежде-

ние о горячей

поверхности

ПРЕДОСТЕРЕЖЕНИЕ:

ГОРЯЧАЯ ПОВЕРХНОСТЬ. НЕ ПРИКАСАЙТЕСЬ.

Верхняя поверхность над внутренним теплоотводом

устройства сильно нагревается при его продолжи-

тельном использовании.

Не прикасайтесь к горячим участкам, особенно к

верхней крышке.

ПРЕДОСТЕРЕЖЕНИЕ:

Для полного отключения питания этого устройства, отключите вил-

ку из настенной розетки.

Отключение вилки из розетки служит для полного отключения ис-

точника питания, поэтому в случае необходимости розетка должна

находиться в легкодоступном для пользователя месте.



ПРИМЕчаНИя Об ИСПОльзОваНИИ

ВНИМАНИЕ:



Избегайте высоких температур. Допускается лишь небольшое

нагревание при установке устройства в рэк.



Внимательно используйте кабель питания. При отключении ка-

беля из розетки держите непосредственно вилку.



Установите устройство вдали от источников влаги, воды и пыли.



Отключайте устройство из розетки, если планируете долго им не

пользоваться.



Не блокируйте вентиляционные отверстия.



Не бросайте инородные предметы в корпус устройства.



Не допускайте контакта химических веществ, бензина и раство-

рителя с устройством.



Не разбирайте и не модифицируйте каким-либо образом устрой-

ство.



Не блокируйте приток воздуха, закрыв вентиляционные отвер-

стия устройства такими предметами, как газетами, скатертью,

шторами и т.д.



Не располагайте на устройстве источники открытого огня, такие

как свечи.



Соблюдайте местные законы об утилизации батареек.



Не располагайте устройство вблизи источников брызг и капель

жидкости.



Не располагайте на устройстве сосуды полные жидкости, напри-

мер, вазы.



Не беритесь влажными руками за кабель питания.



Учтите, что даже в положении переключателя в значении OFF,

устройство все еще находится под напряжением.



Устройство должно быть установлено возле источника питания,

так чтобы розетка была легкодоступна.



МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТаНОвКЕ

*

Чтобы не препятствовать отводу тепла, не устанавливайте

устройство в закрытое ограниченное пространство, например,

в книжный шкаф и т.п.



Рекомендуемое расстояние 0,3 м.



Не устанавливайте другое оборудование на данное устройство.

II

z

z

z

z

MM7055_7025U_ENG_1st_0728.indd II

2010/07/29 20:55:44

1

MM7055_7025U_ENG_1st_0728.indd 1

2010/07/29 20:55:44

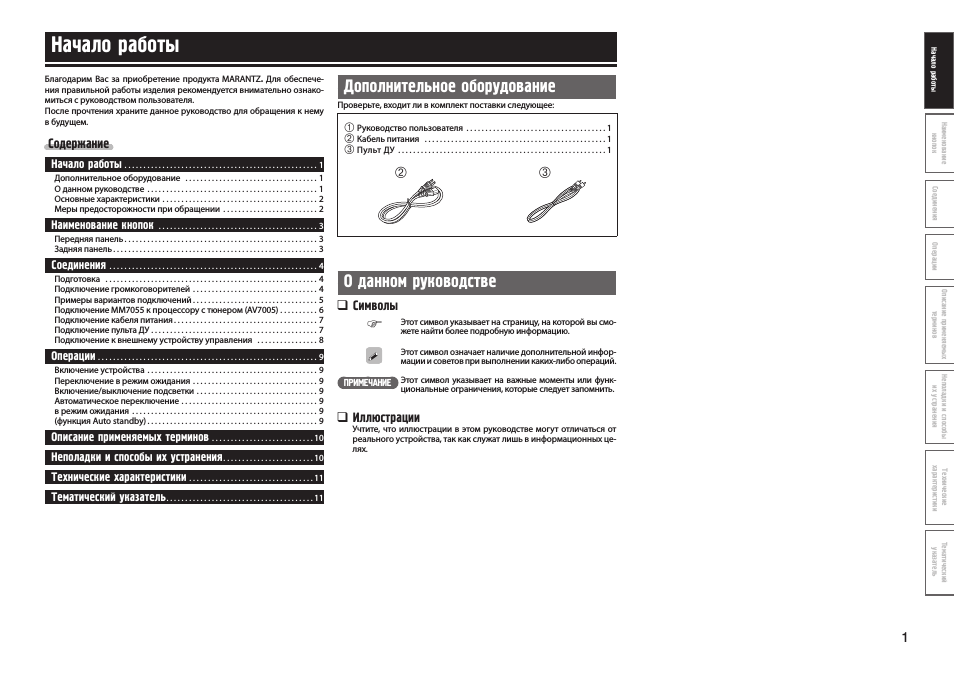

Начало работы

Благодарим Вас за приобретение продукта MARANTZ. Для обеспече-

ния правильной работы изделия рекомендуется внимательно ознако-

миться с руководством пользователя.

После прочтения храните данное руководство для обращения к нему

в будущем.

Содержание

Дополнительное оборудование

Проверьте, входит ли в комплект поставки следующее:



Руководство пользователя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1



Кабель питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1



Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

 

О данном руководстве

ПРИМЕЧАНИЕ





Символы

Этот символ указывает на страницу, на которой вы смо-

жете найти более подробную информацию.

Этот символ означает наличие дополнительной инфор-

мации и советов при выполнении каких-либо операций.

Этот символ указывает на важные моменты или функ-

циональные ограничения, которые следует запомнить.



Иллюстрации

Учтите, что иллюстрации в этом руководстве могут отличаться от

реального устройства, так как служат лишь в информационных це-

лях.

Начало работы

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Дополнительное оборудование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

О данном руководстве . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Основные характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Меры предосторожности при обращении . . . . . . . . . . . . . . . . . . . . . . . . . 2

Наименование кнопок

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Передняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Задняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Соединения

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Подготовка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Подключение громкоговорителей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Примеры вариантов подключений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Подключение MM7055 к процессору с тюнером (AV7005) . . . . . . . . . . 6

Подключение кабеля питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Подключение пульта ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Подключение к внешнему устройству управления . . . . . . . . . . . . . . . . 8

Операции

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Включение устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Переключение в режим ожидания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Включение/выключение подсветки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Автоматическое переключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

в режим ожидания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

(функция Auto standby) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Описание применяемых терминов

. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Неполадки и способы их устранения

. . . . . . . . . . . . . . . . . . . . . . . . 10

Технические характеристики

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Тематический указатель

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Начало работы

Наименование

кнопок

Соединения

Операции

Описание применяемых

терминов

Неполадки и способы

их устранения

Технические

характеристики

Тематический

указатель

2

MM7055_7025U_ENG_1st_0728.indd 2

2010/07/29 20:55:44

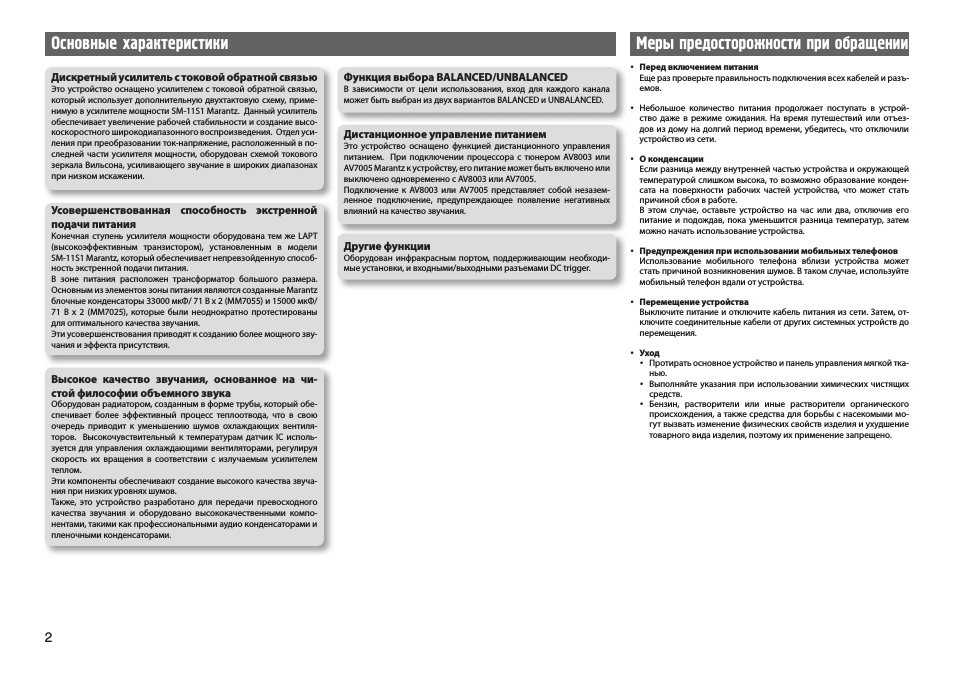

Основные характеристики

Дискретный усилитель с токовой обратной связью

Это устройство оснащено усилителем с токовой обратной связью,

который использует дополнительную двухтактовую схему, приме-

нимую в усилителе мощности SM-11S1 Marantz. Данный усилитель

обеспечивает увеличение рабочей стабильности и создание высо-

коскоростного широкодиапазонного воспроизведения. Отдел уси-

ления при преобразовании ток-напряжение, расположенный в по-

следней части усилителя мощности, оборудован схемой токового

зеркала Вильсона, усиливающего звучание в широких диапазонах

при низком искажении.

Усовершенствованная способность экстренной

подачи питания

Конечная ступень усилителя мощности оборудована тем же LAPT

(высокоэффективным транзистором), установленным в модели

SM-11S1 Marantz, который обеспечивает непревзойденную способ-

ность экстренной подачи питания.

В зоне питания расположен трансформатор большого размера.

Основным из элементов зоны питания являются созданные Marantz

блочные конденсаторы 33000 мкФ/ 71 В x 2 (MM7055) и 15000 мкФ/

71 В x 2 (MM7025), которые были неоднократно протестированы

для оптимального качества звучания.

Эти усовершенствования приводят к созданию более мощного зву-

чания и эффекта присутствия.

Высокое качество звучания, основанное на чи-

стой философии объемного звука

Оборудован радиатором, созданным в форме трубы, который обе-

спечивает более эффективный процесс теплоотвода, что в свою

очередь приводит к уменьшению шумов охлаждающих вентиля-

торов. Высокочувствительный к температурам датчик IC исполь-

зуется для управления охлаждающими вентиляторами, регулируя

скорость их вращения в соответствии с излучаемым усилителем

теплом.

Эти компоненты обеспечивают создание высокого качества звуча-

ния при низких уровнях шумов.

Также, это устройство разработано для передачи превосходного

качества звучания и оборудовано высококачественными компо-

нентами, такими как профессиональными аудио конденсаторами и

пленочными конденсаторами.

Функция выбора BALANCED/UNBALANCED

В зависимости от цели использования, вход для каждого канала

может быть выбран из двух вариантов BALANCED и UNBALANCED.

Дистанционное управление питанием

Это устройство оснащено функцией дистанционного управления

питанием. При подключении процессора с тюнером AV8003 или

AV7005 Marantz к устройству, его питание может быть включено или

выключено одновременно с AV8003 или AV7005.

Подключение к AV8003 или AV7005 представляет собой незазем-

ленное подключение, предупреждающее появление негативных

влияний на качество звучания.

Другие функции

Оборудован инфракрасным портом, поддерживающим необходи-

мые установки, и входными/выходными разъемами DC trigger.

Меры предосторожности при обраùении



Перед включением питания

Еще раз проверьте правильность подключения всех кабелей и разъ-

емов.



Небольшое количество питания продолжает поступать в устрой-

ство даже в режиме ожидания. На время путешествий или отъез-

дов из дому на долгий период времени, убедитесь, что отключили

устройство из сети.



О конденсации

Если разница между внутренней частью устройства и окружающей

температурой слишком высока, то возможно образование конден-

сата на поверхности рабочих частей устройства, что может стать

причиной сбоя в работе.

В этом случае, оставьте устройство на час или два, отключив его

питание и подождав, пока уменьшится разница температур, затем

можно начать использование устройства.



Предупреждения при использовании мобильных телефонов

Использование мобильного телефона вблизи устройства может

стать причиной возникновения шумов. В таком случае, используйте

мобильный телефон вдали от устройства.



Перемещение устройства

Выключите питание и отключите кабель питания из сети. Затем, от-

ключите соединительные кабели от других системных устройств до

перемещения.



Уход



Протирать основное устройство и панель управления мягкой тка-

нью.



Выполняйте указания при использовании химических чистящих

средств.



Бензин, растворители или иные растворители органического

происхождения, а также средства для борьбы с насекомыми мо-

гут вызвать изменение физических свойств изделия и ухудшение

товарного вида изделия, поэтому их применение запрещено.

3

q

u

w

r t

e

y

q

u

w

r t

e

y

w e

r

i

u

y

t

q

w

e

r

i

u

y

t

q

MM7055_7025U_ENG_1st_0728.indd 3

2010/07/29 20:55:45

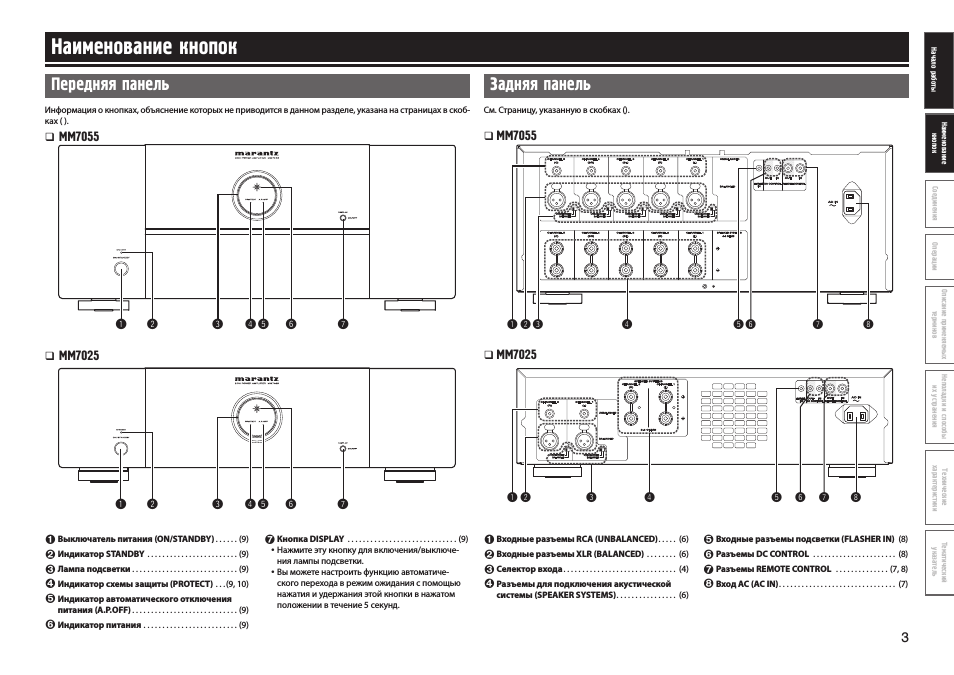

Наименование кнопок

Передняя панель

Информация о кнопках, объяснение которых не приводится в данном разделе, указана на страницах в скоб-

ках ( ).



MM7055



MM7025



Выключатель питания (ON/STANDBY) . . . . . . (9)



Индикатор STANDBY . . . . . . . . . . . . . . . . . . . . . . . . (9)



Лампа подсветки . . . . . . . . . . . . . . . . . . . . . . . . . . . . (9)



Индикатор схемы защиты (PROTECT) . . .(9, 10)



Индикатор автоматического отключения

питания (A.P.OFF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . (9)



Индикатор питания . . . . . . . . . . . . . . . . . . . . . . . . . (9)



Кнопка DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (9)



Нажмите эту кнопку для включения/выключе-

ния лампы подсветки.



Вы можете настроить функцию автоматиче-

ского перехода в режим ожидания с помощью

нажатия и удержания этой кнопки в нажатом

положении в течение 5 секунд.

Задняя панель

См. Страницу, указанную в скобках ().



MM7055



MM7025



Входные разъемы RCA (UNBALANCED) . . . . . (6)



Входные разъемы XLR (BALANCED) . . . . . . . . (6)



Селектор входа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (4)



Разъемы для подключения акустической

системы (SPEAKER SYSTEMS) . . . . . . . . . . . . . . . . (6)



Входные разъемы подсветки (FLASHER IN) (8)



Разъемы DC CONTROL . . . . . . . . . . . . . . . . . . . . . . (8)



Разъемы REMOTE CONTROL . . . . . . . . . . . . . . (7, 8)



Вход AC (AC IN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (7)

Начало работы

Наименование

кнопок

Соединения

Операции

Описание применяемых

терминов

Неполадки и способы

их устранения

Технические

характеристики

Тематический

указатель

4

e

w

q

MM7055_7025U_ENG_1st_0728.indd 4

2010/07/29 20:55:45

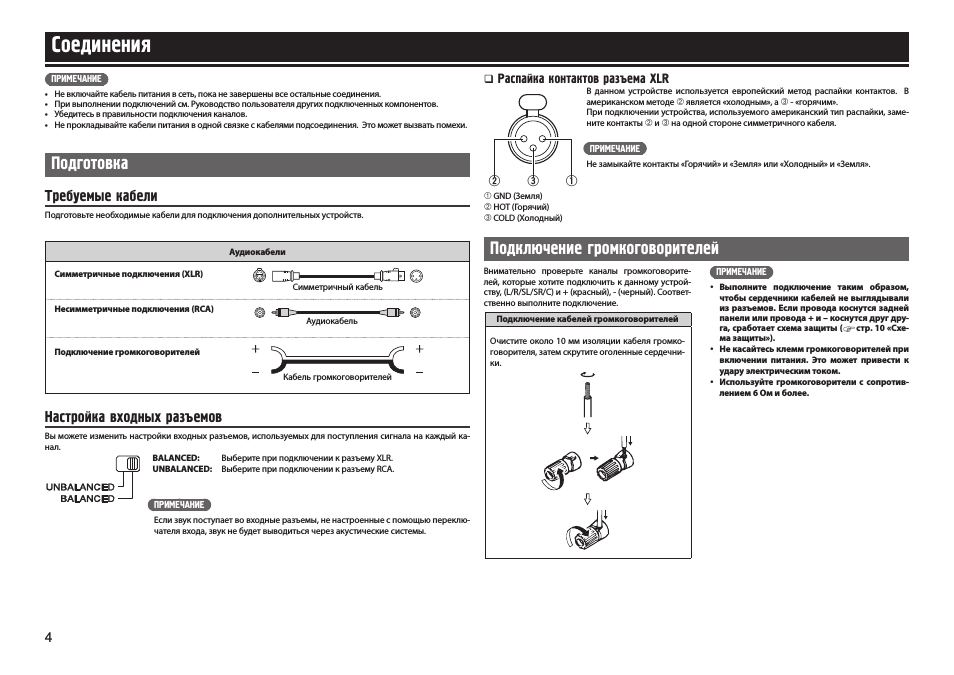

Соединения

ПРИМЕЧАНИЕ

• Не включайте кабель питания в сеть, пока не завершены все остальные соединения.

• При выполнении подключений см. Руководство пользователя других подключенных компонентов.

• Убедитесь в правильности подключения каналов.

• Не прокладывайте кабели питания в одной связке с кабелями подсоединения. Это может вызвать помехи.

Подготовка

Требуемые кабели

Подготовьте необходимые кабели для подключения дополнительных устройств.

Аудиокабели

Симметричные подключения (XLR)
Симметричный кабель

Несимметричные подключения (RCA)
Аудиокабель

Подключение громкоговорителей

Кабель громкоговорителей

Настройка входных разъемов

Вы можете изменить настройки входных разъемов, используемых для поступления сигнала на каждый ка-

нал.

BALANCED:

Выберите при подключении к разъему XLR.

UNBALANCED: Выберите при подключении к разъему RCA.

ПРИМЕЧАНИЕ

Если звук поступает во входные разъемы, не настроенные с помощью переклю-

чателя входа, звук не будет выводиться через акустические системы.



Распайка контактов разъема XLR

В данном устройстве используется европейский метод распайки контактов. В

американском методе

 является «холодным», а  - «горячим».

При подключении устройства, используемого американский тип распайки, заме-

ните контакты

 и  на одной стороне симметричного кабеля.

ПРИМЕЧАНИЕ

Не замыкайте контакты «Горячий» и «Земля» или «Холодный» и «Земля».

 GND (Земля)

 HOT (Горячий)

 COLD (Холодный)

Подключение громкоговорителей

ПРИМЕЧАНИЕ



Выполните подключение таким образом,

чтобы сердечники кабелей не выглядывали

из разъемов. Если провода коснутся задней

панели или провода + и – коснутся друг дру-

га, сработает схема защиты (



стр. 10 «Схе-

ма защиты»).



Не касайтесь клемм громкоговорителей при

включении питания. Это может привести к

удару электрическим током.



Используйте громкоговорители с сопротив-

лением 6 Ом и более.

Внимательно проверьте каналы громкоговорите-

лей, которые хотите подключить к данному устрой-

ству, (L/R/SL/SR/C) и + (красный), - (черный). Соответ-

ственно выполните подключение.

Подключение кабелей громкоговорителей

Очистите около 10 мм изоляции кабеля громко-

говорителя, затем скрутите оголенные сердечни-

ки.

5

FL

FR

SL

SR

C

FL

SW

SBL SBR

FR

SL

SR

C

FL

SBL SBR

FHL FHR

Z2

Z2

FR

SL

SR

C

RETURN

ENTER

SPKR A/B

ZONE 2

BAND

DSX

MENU

HDMI OUT

ON/OFF

PURE DIRECT

ZONE 2

ON/OFF

ZONE

SELECT

SLEEP

M-DAX

MODE

DISPLAY

SURROUND

AUTO

DINAMIC EQ/VOL

STATUS

AV7005

MM7055

MM7055

MM7055

MM7025

MM7025

MM7025

SR7005

SBR

SL

SR

SBL

C

SW

FL

FR

RETURN

ENTER

SPKR A/B

ZONE 2

BAND

DSX

MENU

HDMI OUT

ON/OFF

PURE DIRECT

ZONE 2

ON/OFF

ZONE

SELECT

SLEEP

M-DAX

MODE

DISPLAY

SURROUND

AUTO

DINAMIC EQ/VOL

STATUS

MM7025

MM7025

FL

FR

FL

C

SL

SBL

FHL

FR

SW

SR

SBR

FHR

Z2

or

MM7055_7025U_ENG_1st_0728.indd 5

2010/07/29 20:55:45



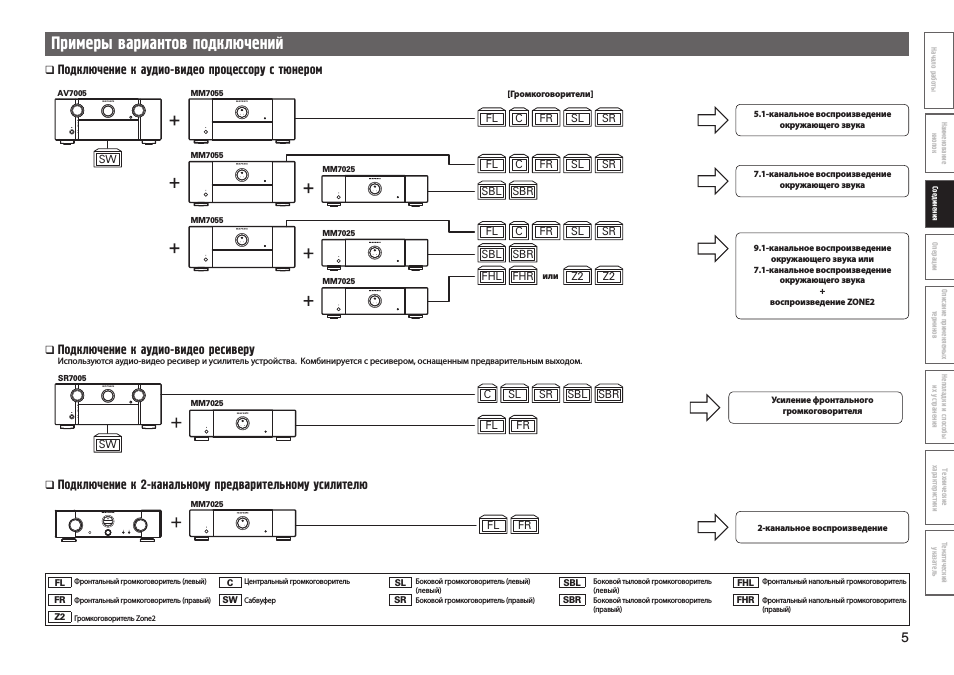

Подключение к аудио-видео процессору с тюнером

[Громкоговорители]

5.1-канальное воспроизведение

окружающего звука

7.1-канальное воспроизведение

окружающего звука

9.1-канальное воспроизведение

окружающего звука или

7.1-канальное воспроизведение

окружающего звука

+

воспроизведение ZONE2

Усиление фронтального

громкоговорителя

2-канальное воспроизведение



Подключение к аудио-видео ресиверу

Используются аудио-видео ресивер и усилитель устройства. Комбинируется с ресивером, оснащенным предварительным выходом.



Подключение к 2-канальному предварительному усилителю

Фронтальный громкоговоритель (левый)

Центральный громкоговоритель

Боковой громкоговоритель (левый)

Боковой тыловой громкоговоритель

Фронтальный напольный громкоговоритель

(левый)

(левый)

Фронтальный громкоговоритель (правый)

Сабвуфер

Боковой громкоговоритель (правый)

Боковой тыловой громкоговоритель

Фронтальный напольный громкоговоритель

(правый)

(правый)

Громкоговоритель Zone2

Примеры вариантов подключений

Начало работы

Наименование

кнопок

Соединения

Операции

Описание применяемых

терминов

Неполадки и способы

их устранения

Технические

характеристики

Тематический

указатель

или

6

w

q

w

q

w

q

w

q

BALANCED

UNBALANCED

(FL)

(C)

(FR)

(SL)

(SR)

MM7055

w

q

w

q

w

q

w

q

BALANCED

UNBALANCED

(FL)

(C)

(FR)

(SL)

(SR)

MM7055

MM7055_7025U_ENG_1st_0728.indd 6

2010/07/29 20:55:46

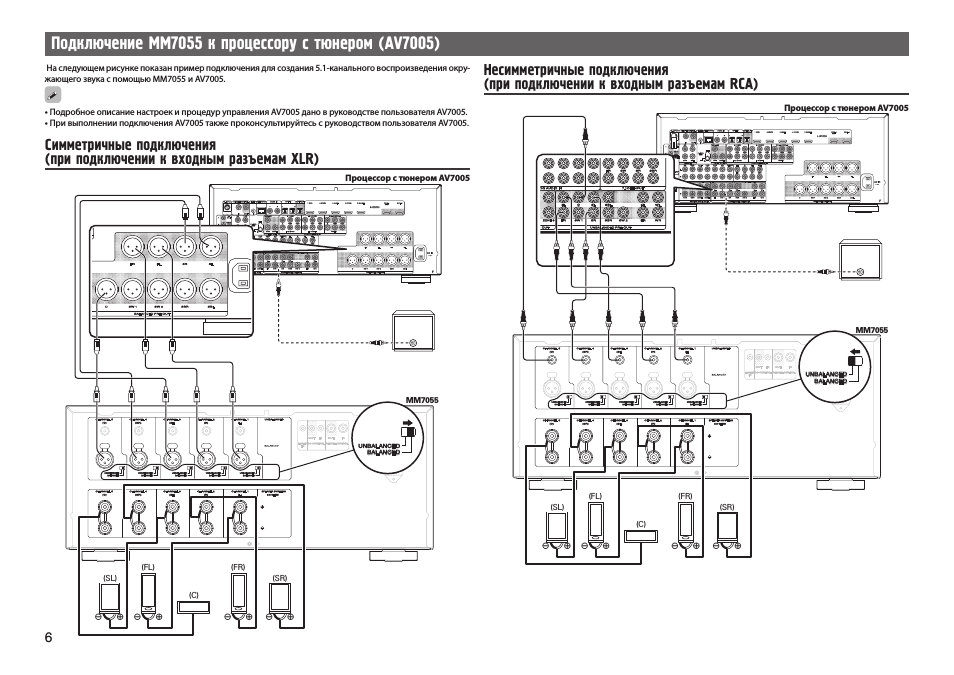

На следующем рисунке показан пример подключения для создания 5.1-канального воспроизведения окру-

жающего звука с помощью MM7055 и AV7005.

• Подробное описание настроек и процедур управления AV7005 дано в руководстве пользователя AV7005.

• При выполнении подключения AV7005 также проконсультируйтесь с руководством пользователя AV7005.

Симметричные подключения

(при подключении к входным разъемам XLR)

Процессор с тюнером AV7005

Несимметричные подключения

(при подключении к входным разъемам RCA)

Процессор с тюнером AV7005

Подключение MM7055 к процессору с тюнером (AV7005)

7

n

MM7055

n

MM7025

MM7055

MM7025

MM7055_7025U_ENG_1st_0728.indd 7

2010/07/29 20:55:48

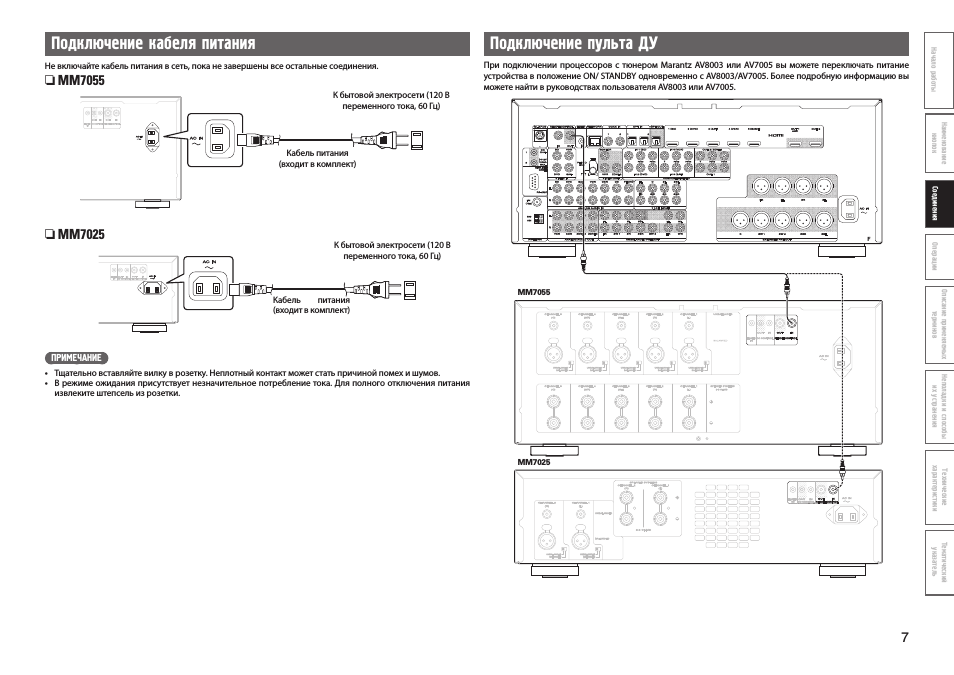

Подключение кабеля питания

Не включайте кабель питания в сеть, пока не завершены все остальные соединения.

К бытовой электросети (120 В

переменного тока, 60 Гц)

Кабель питания

(входит в комплект)

К бытовой электросети (120 В

переменного тока, 60 Гц)

Кабель

питания

(входит в комплект)

ПРИМЕЧАНИЕ

• Тщательно вставляйте вилку в розетку. Неплотный контакт может стать причиной помех и шумов.

• В режиме ожидания присутствует незначительное потребление тока. Для полного отключения питания

извлеките штепсель из розетки.

Подключение пульта ДУ

При подключении процессоров с тюнером Marantz AV8003 или AV7005 вы можете переключать питание

устройства в положение ON/ STANDBY одновременно с AV8003/AV7005. Более подробную информацию вы

можете найти в руководствах пользователя AV8003 или AV7005.

Начало работы

Наименование

кнопок

Соединения

Операции

Описание применяемых

терминов

Неполадки и способы

их устранения

Технические

характеристики

Тематический

указатель

8

q w

r

e

MM7055_7025U_ENG_1st_0728.indd 8

2010/07/29 20:55:49

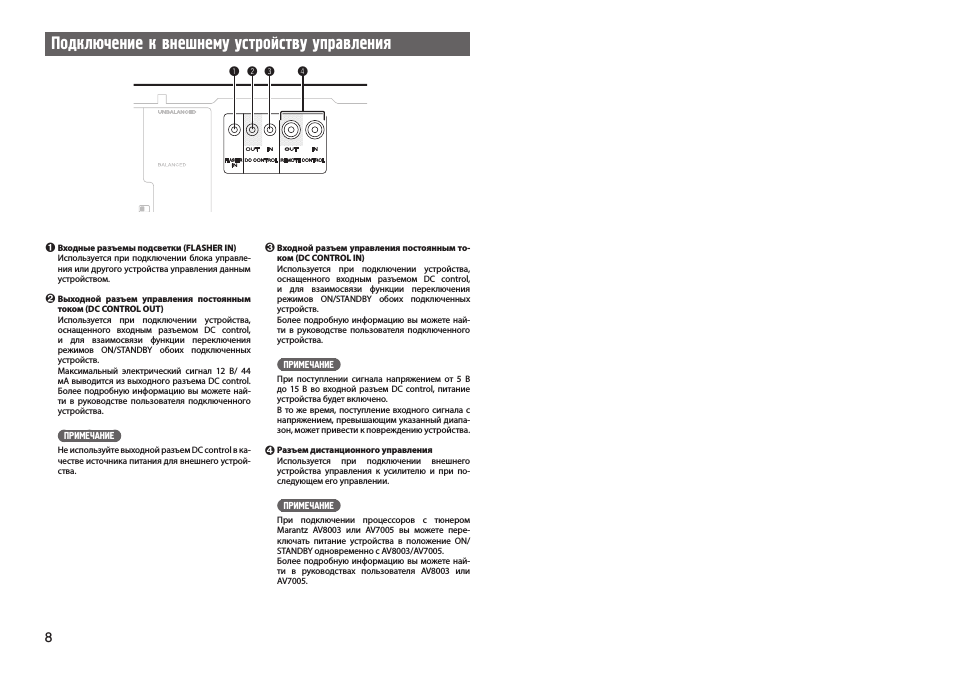

Подключение к внешнему устройству управления



Входные разъемы подсветки (FLASHER IN)

Используется при подключении блока управле-

ния или другого устройства управления данным

устройством.



Выходной разъем управления постоянным

током (DC CONTROL OUT)

Используется при подключении устройства,

оснащенного входным разъемом DC control,

и для взаимосвязи функции переключения

режимов ON/STANDBY обоих подключенных

устройств.

Максимальный электрический сигнал 12 В/ 44

мА выводится из выходного разъема DC control.

Более подробную информацию вы можете най-

ти в руководстве пользователя подключенного

устройства.

ПРИМЕЧАНИЕ

Не используйте выходной разъем DC control в ка-

честве источника питания для внешнего устрой-

ства.



Входной разъем управления постоянным то-

ком (DC CONTROL IN)

Используется при подключении устройства,

оснащенного входным разъемом DC control,

и для взаимосвязи функции переключения

режимов ON/STANDBY обоих подключенных

устройств.

Более подробную информацию вы можете най-

ти в руководстве пользователя подключенного

устройства.

ПРИМЕЧАНИЕ

При поступлении сигнала напряжением от 5 В

до 15 В во входной разъем DC control, питание

устройства будет включено.

В то же время, поступление входного сигнала с

напряжением, превышающим указанный диапа-

зон, может привести к повреждению устройства.



Разъем дистанционного управления

Используется при подключении внешнего

устройства управления к усилителю и при по-

следующем его управлении.

ПРИМЕЧАНИЕ

При подключении процессоров с тюнером

Marantz AV8003 или AV7005 вы можете пере-

ключать питание устройства в положение ON/

STANDBY одновременно с AV8003/AV7005.

Более подробную информацию вы можете най-

ти в руководствах пользователя AV8003 или

AV7005.
