Instruction manual and user guide for
Lenovo IdeaPad Z575

V1.0_ru-RU

IdeaPad Z475/Z575

Перед использованием компьютера ознакомьтесь

с указаниями по технике безопасности и важными

советами в прилагаемых руководствах.

©Lenovo China 2010

New World. New Thinking.

TM

www.lenovo.com

Руководство пользователя

V1.0

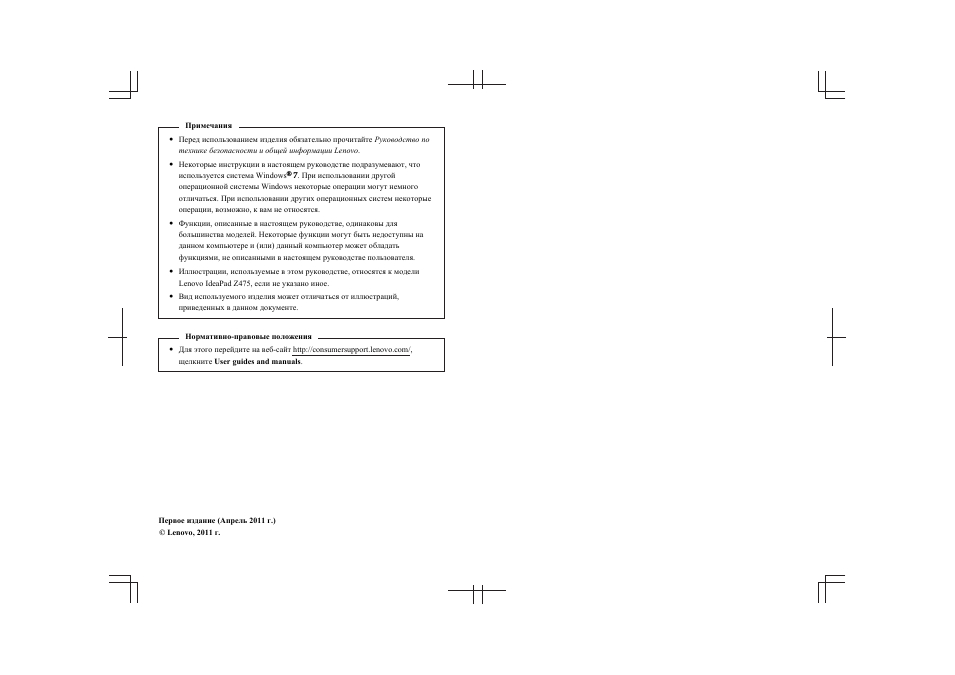

Первое издание (Апрель 2011 г.)

© Lenovo, 2011 г.

Перед использованием изделия обязательно прочитайте Руководство по
технике безопасности и общей информации Lenovo.
Некоторые инструкции в настоящем руководстве подразумевают, что
используется система Windows

®

7

. При использовании другой

операционной системы Windows некоторые операции могут немного
отличаться. При использовании других операционных систем некоторые
операции, возможно, к вам не относятся.

Примечания

•

•

Функции, описанные в настоящем руководстве, одинаковы для
большинства моделей. Некоторые функции могут быть недоступны на
данном компьютере и (или) данный компьютер может обладать
функциями, не описанными в настоящем руководстве пользователя.

•

Вид используемого изделия может отличаться от иллюстраций,
приведенных в данном документе.

Иллюстрации, используемые в этом руководстве, относятся к модели
Lenovo IdeaPad Z475, если не указано иное.

•

•

Для этого перейдите на веб-сайт http://consumersupport.lenovo.com/,
щелкните User guides and manuals.

Нормативно-правовые положения

•

i

Глава 1. Общий обзор
компьютера .............................1

Вид сверху .......................................1
Вид слева..........................................5
Вид справа .......................................7
Вид спереди .....................................9
Вид снизу .......................................10

Глава 2. Изучение основ.....12

Первое использование ..................12
Использование адаптера питания
и батареи ........................................14
Использование сенсорной
панели.............................................16
Использование клавиатуры..........17
Подключение внешних
устройств........................................20
Специальные клавиши и
кнопки ............................................23
Индикаторы состояния
системы ..........................................27
Защита компьютера ......................28

Глава 3. Подключение к
Интернету...............................30

Проводное подключение.............. 30
Беспроводное подключение ........ 32

Глава 4. Система OneKey
Rescue ....................................34

Система OneKey Rescue............... 34

Глава 5. Устранение
неполадок ..............................37

Часто задаваемые вопросы .......... 37
Устранение неполадок ................. 39

Приложение A. Инструкции
CRU .........................................44

Замена батарейного блока ........... 44
Замена жесткого диска................. 46
Замена памяти ............................... 52
Извлечение дисковода
оптических дисков........................ 55

Товарные знаки ....................57

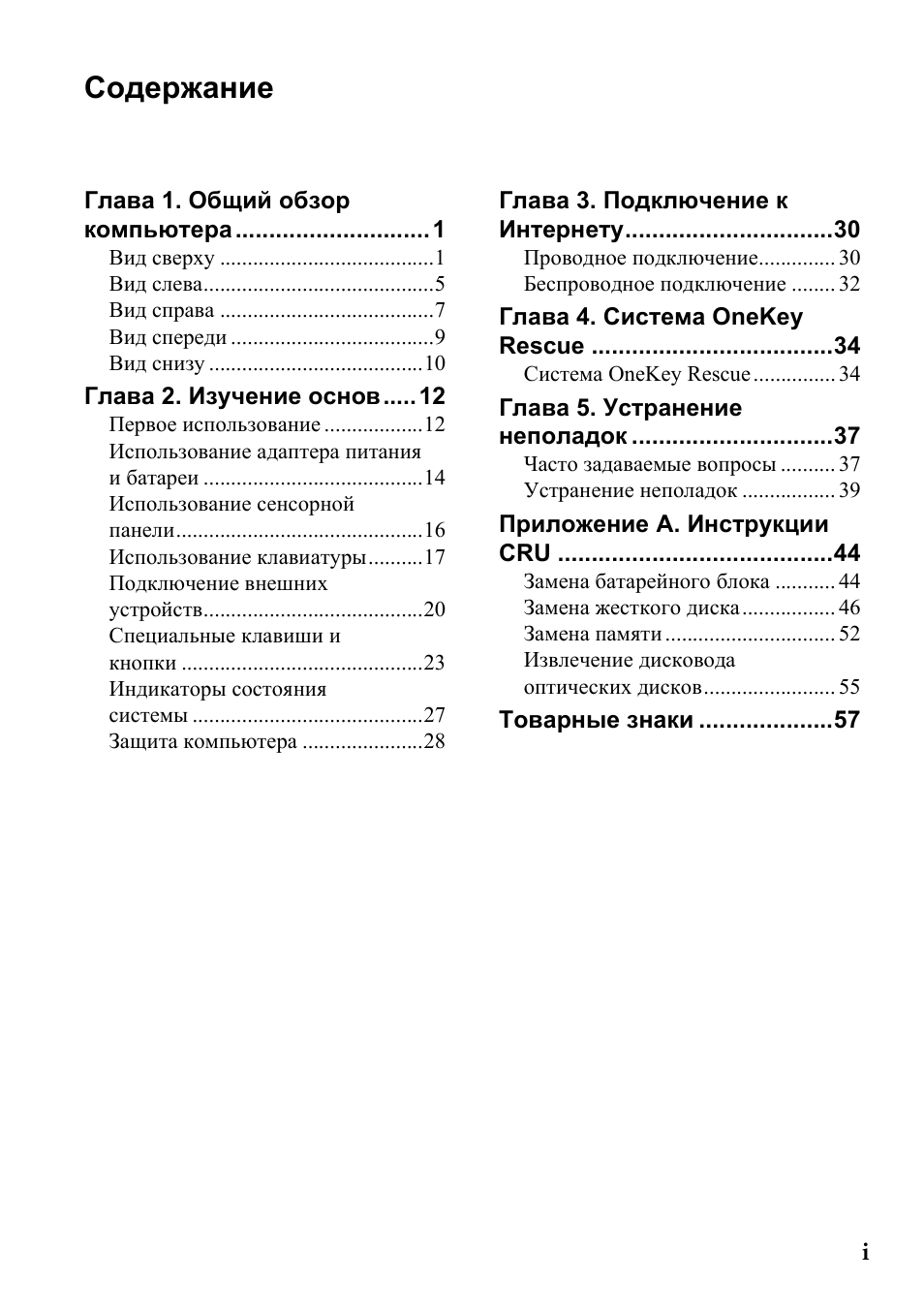

Содержание

1

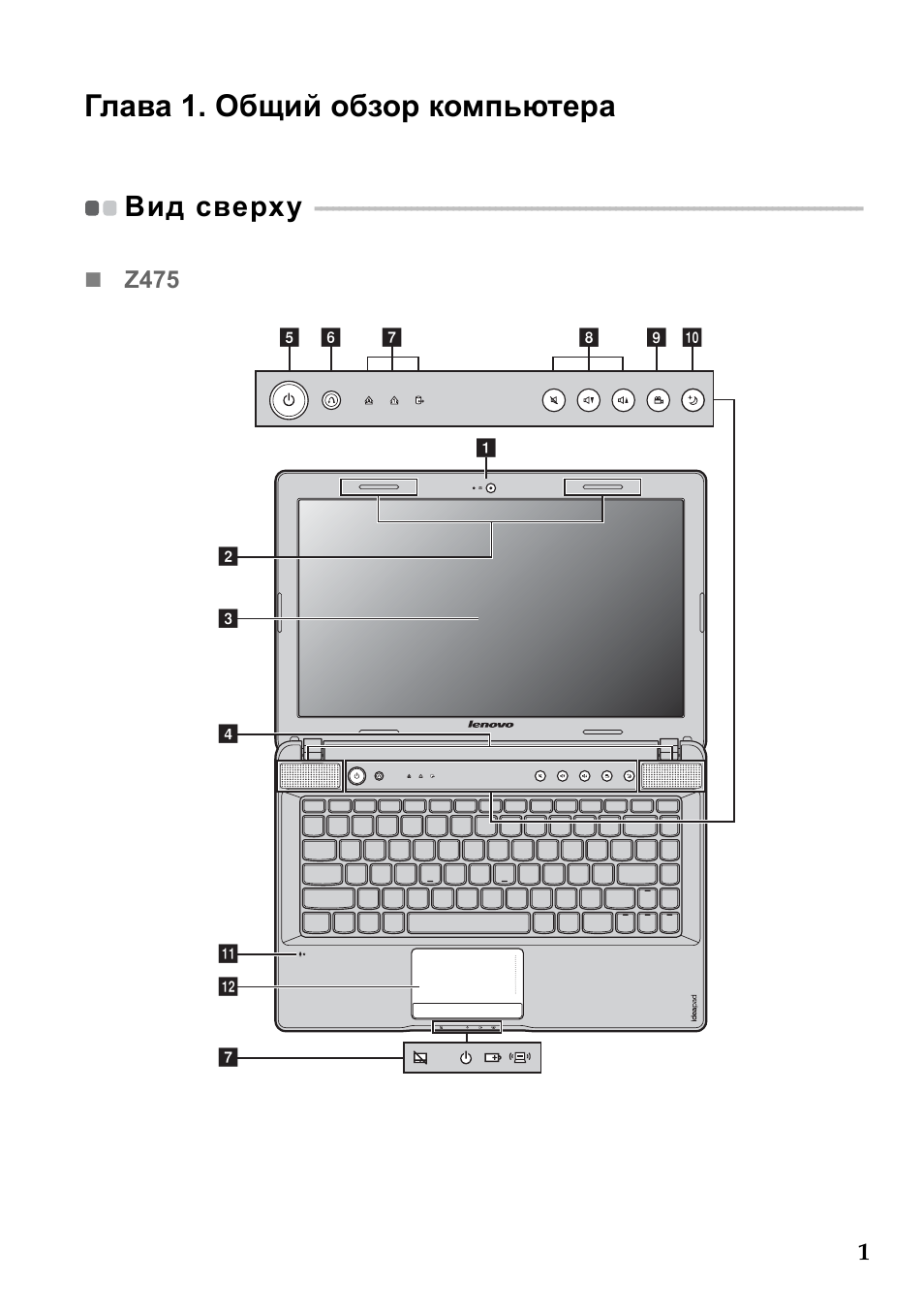

Глава 1. Общий обзор компьютера

Вид сверху

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

„

Z475

h

i j

f

e

g

a

c

d

b

g

k

l

2

Глава 1. Общий обзор компьютера

„

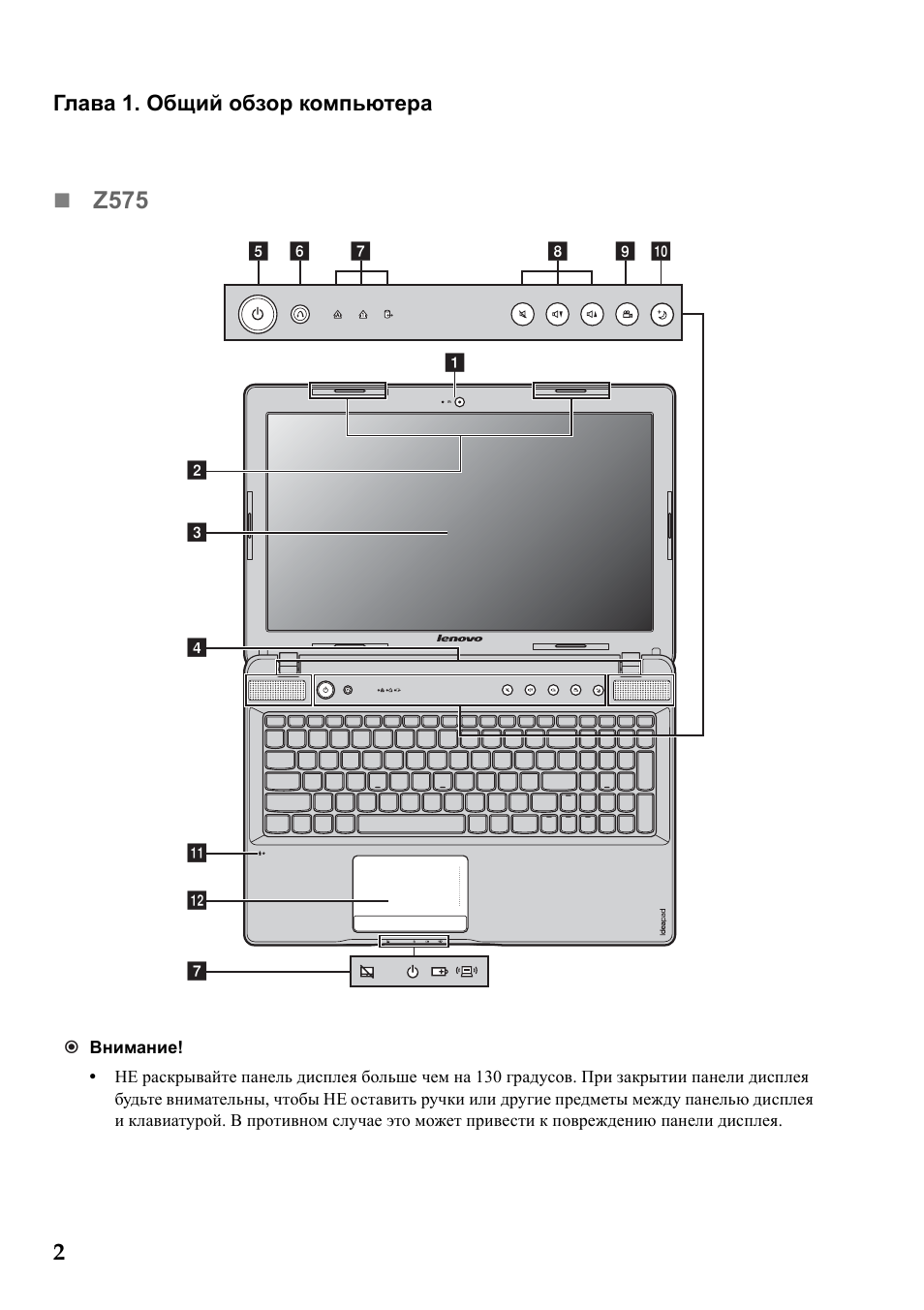

Z575

Внимание!

• НЕ раскрывайте панель дисплея больше чем на 130 градусов. При закрытии панели дисплея

будьте внимательны, чтобы НЕ оставить ручки или другие предметы между панелью дисплея
и клавиатурой. В противном случае это может привести к повреждению панели дисплея.

h

i j

f

e

g

a

c

d

b

g

k

l

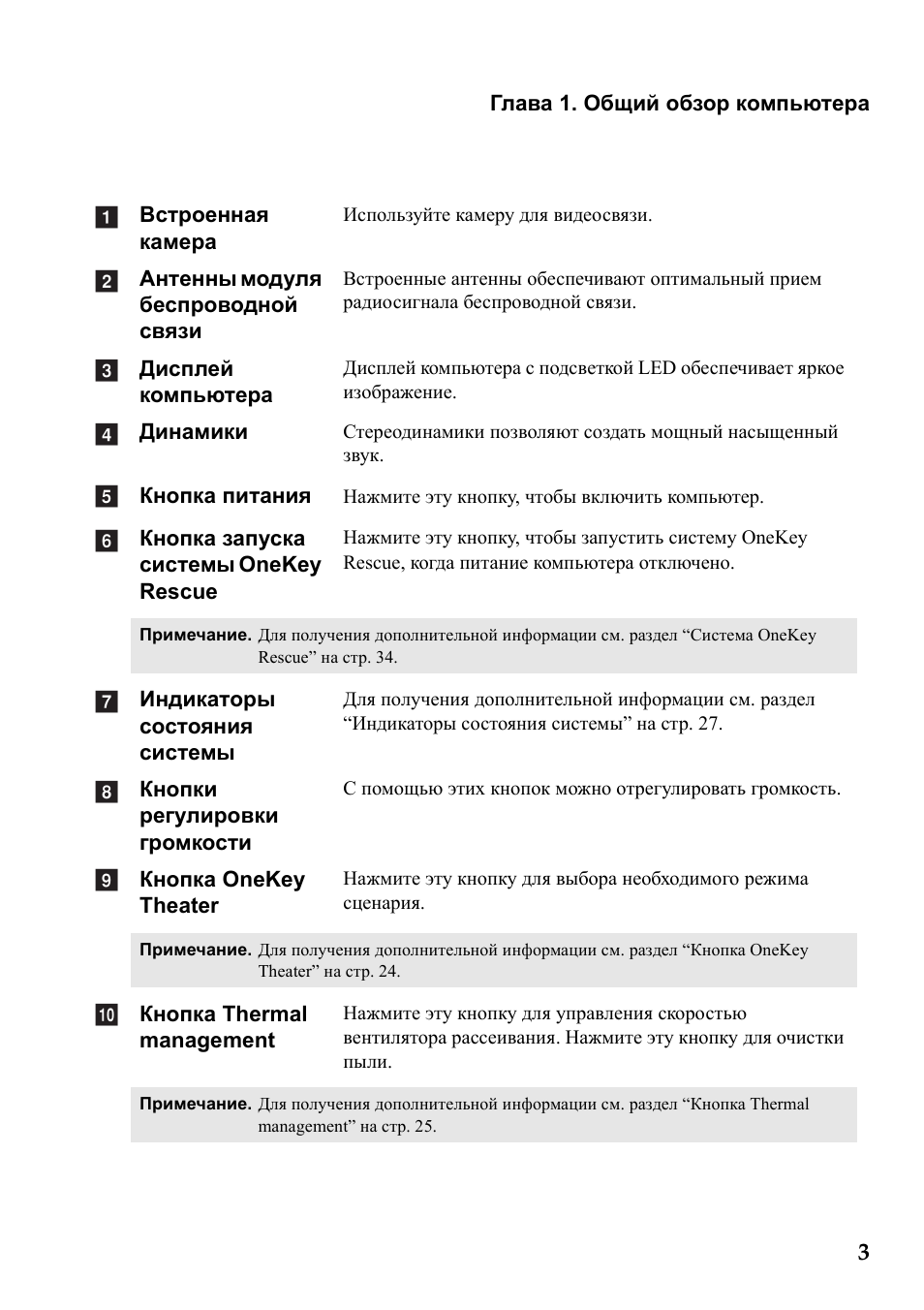

Глава 1. Общий обзор компьютера

3

Встроенная
камера

Используйте камеру для видеосвязи.

Антенны модуля
беспроводной
связи

Встроенные антенны обеспечивают оптимальный прием
радиосигнала беспроводной связи.

Дисплей
компьютера

Дисплей компьютера с подсветкой LED обеспечивает яркое
изображение.

Динамики

Стереодинамики позволяют создать мощный насыщенный
звук.

Кнопка питания

Нажмите эту кнопку, чтобы включить компьютер.

Кнопка запуска
системы OneKey
Rescue

Нажмите эту кнопку, чтобы запустить систему OneKey
Rescue, когда питание компьютера отключено.

Примечание. Для получения дополнительной информации см. раздел “Система OneKey

Rescue” на стр. 34.

Индикаторы
состояния
системы

Для получения дополнительной информации см. раздел
“Индикаторы состояния системы” на стр. 27.

Кнопки
регулировки
громкости

С помощью этих кнопок можно отрегулировать громкость.

Кнопка OneKey
Theater

Нажмите эту кнопку для выбора необходимого режима
сценария.

Примечание. Для получения дополнительной информации см. раздел “Кнопка OneKey

Theater” на стр. 24.

Кнопка Thermal
management

Нажмите эту кнопку для управления скоростью
вентилятора рассеивания. Нажмите эту кнопку для очистки
пыли.

Примечание. Для получения дополнительной информации см. раздел “Кнопка Thermal

management” на стр. 25.

a

b

c

d

e

f

g

h

i

j

4

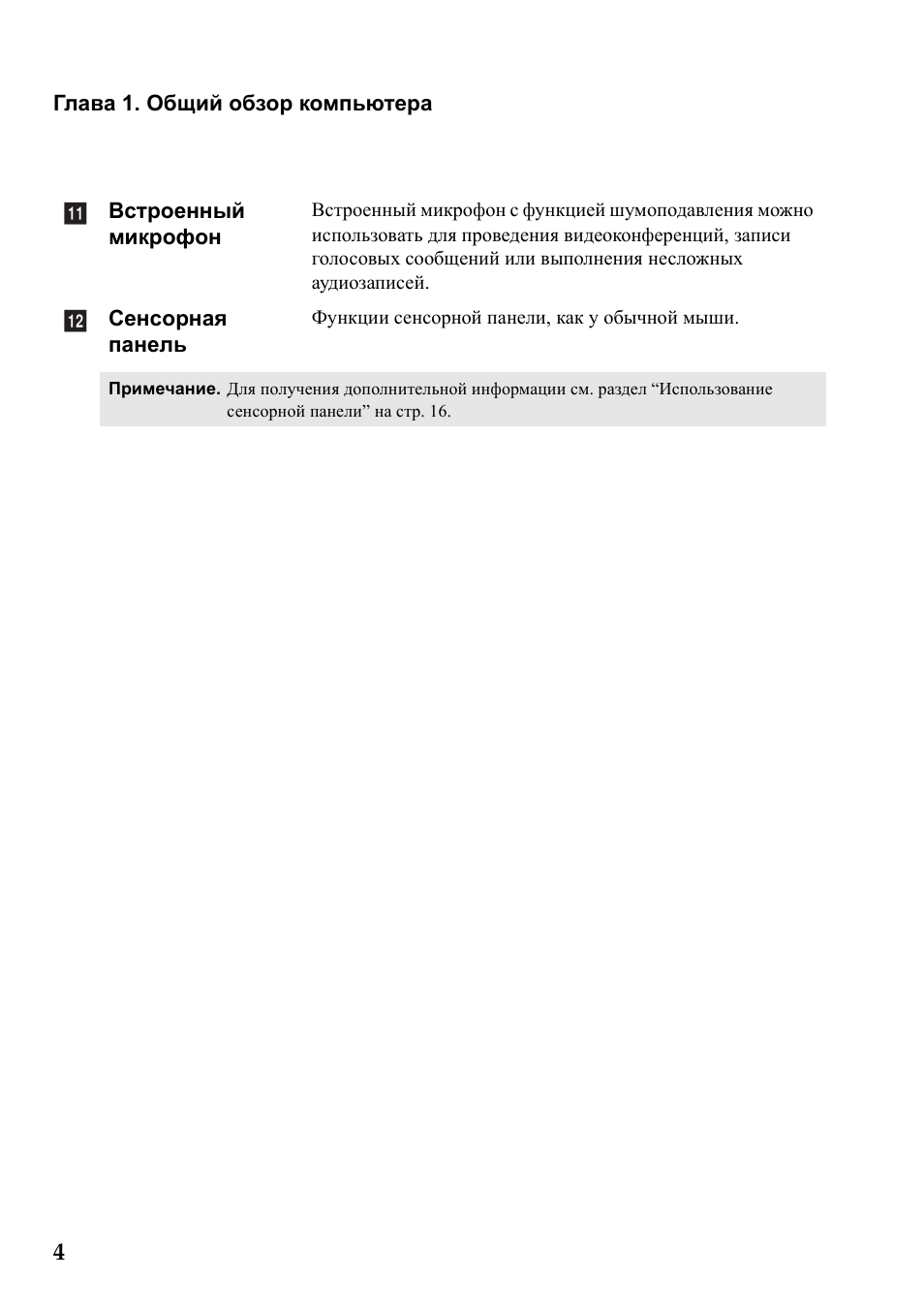

Глава 1. Общий обзор компьютера

Встроенный
микрофон

Встроенный микрофон с функцией шумоподавления можно
использовать для проведения видеоконференций, записи
голосовых сообщений или выполнения несложных
аудиозаписей.

Сенсорная
панель

Функции сенсорной панели, как у обычной мыши.

Примечание. Для получения дополнительной информации см. раздел “Использование

сенсорной панели” на стр. 16.

k

l

Глава 1. Общий обзор компьютера

5

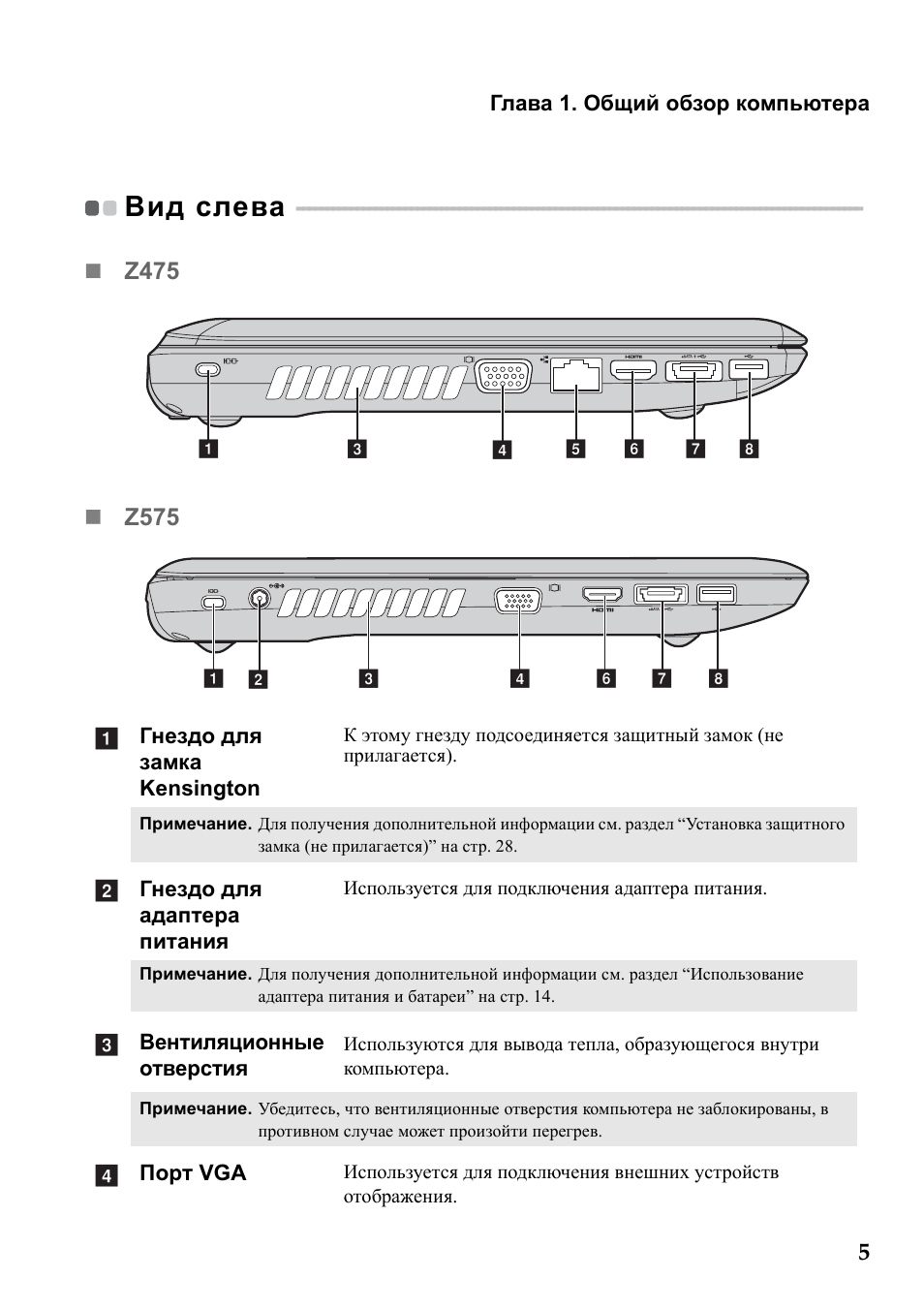

Вид слева

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

„

Z475

„

Z575

Гнездо для
замка
Kensington

К этому гнезду подсоединяется защитный замок (не

прилагается).

Примечание. Для получения дополнительной информации см. раздел “Установка защитного

замка (не прилагается)” на стр. 28.

Гнездо для
адаптера
питания

Используется для подключения адаптера питания.

Примечание. Для получения дополнительной информации см. раздел “Использование

адаптера питания и батареи” на стр. 14.

Вентиляционные
отверстия

Используются для вывода тепла, образующегося внутри
компьютера.

Примечание. Убедитесь, что вентиляционные отверстия компьютера не заблокированы, в

противном случае может произойти перегрев.

Порт VGA

Используется для подключения внешних устройств
отображения.

e

f

g

c

h

a

d

d

f

g

a

b

h

c

a

b

c

d

6

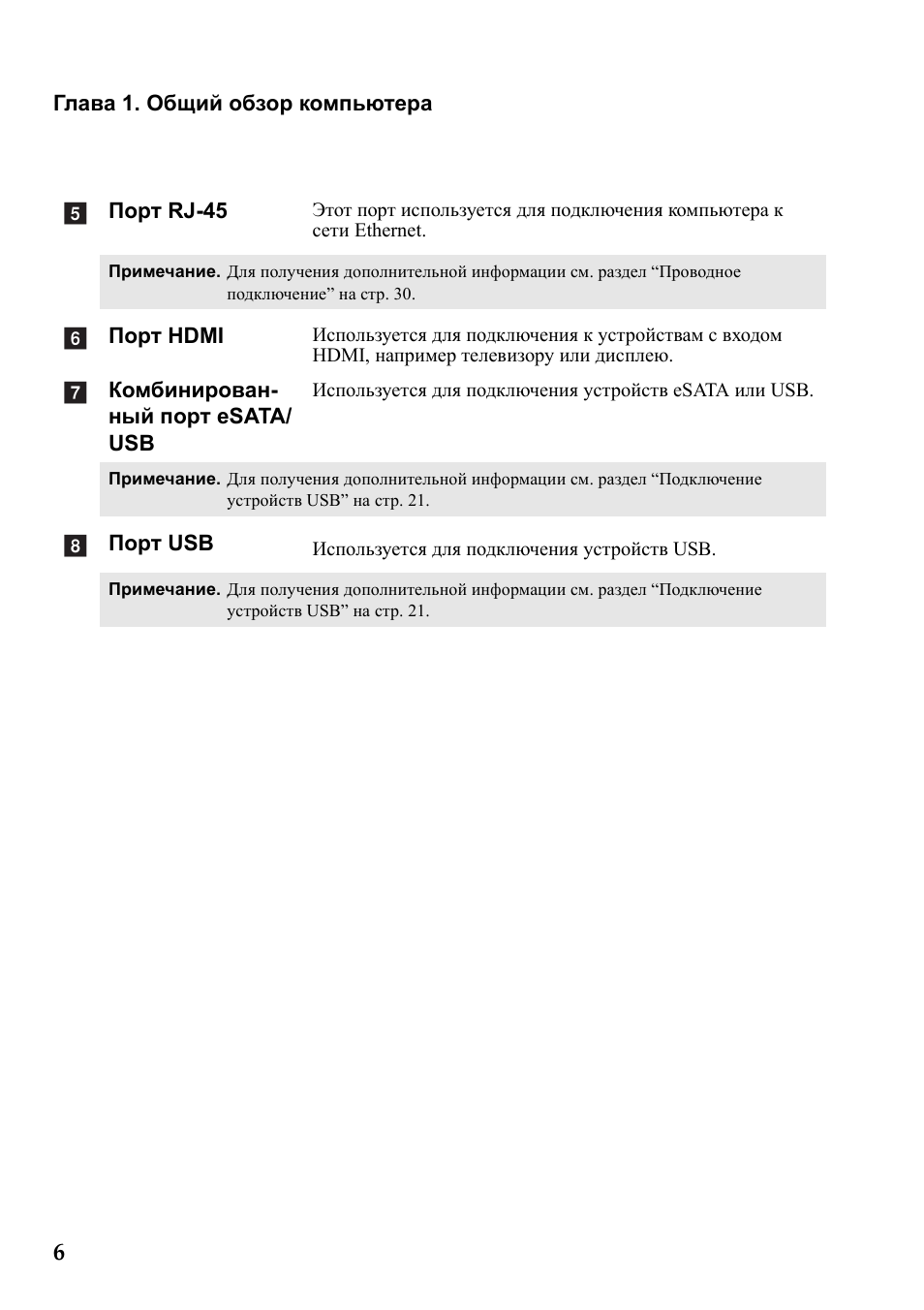

Глава 1. Общий обзор компьютера

Порт RJ-45

Этот порт используется для подключения компьютера к

сети Ethernet.

Примечание. Для получения дополнительной информации см. раздел “Проводное

подключение” на стр. 30.

Порт HDMI

Используется для подключения к устройствам с входом

HDMI, например телевизору или дисплею.

Комбинирован-
ный порт eSATA/
USB

Используется для подключения устройств eSATA или USB.

Примечание. Для получения дополнительной информации см. раздел “Подключение

устройств USB” на стр. 21.

Порт USB

Используется для подключения устройств USB.

Примечание. Для получения дополнительной информации см. раздел “Подключение

устройств USB” на стр. 21.

e

f

g

h
