Instruction manual and user guide for
Iiyama ProLite T5560MTS

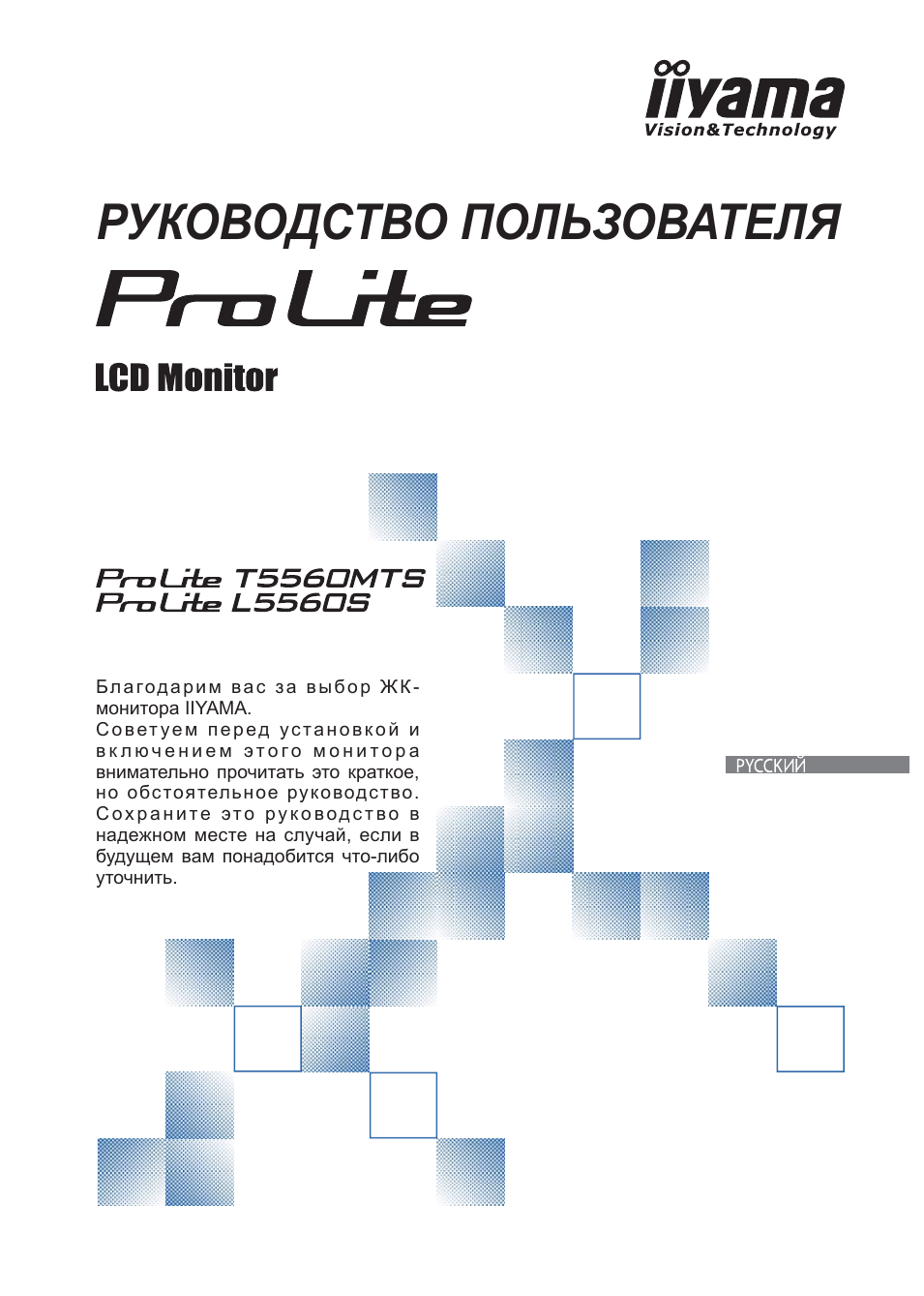

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Б л а год а р и м в а с з а в ы б о р Ж К -
монитора IIYAMA.
С о в ет у е м п е р ед у с т а н о в к о й и
в к л ю ч е н и е м э т о г о м о н и т о р а
внимательно прочитать это краткое,
но обстоятельное руководство.
С о х р а н и т е э т о р у к о в о д с т в о в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.

РҮССКИЙ

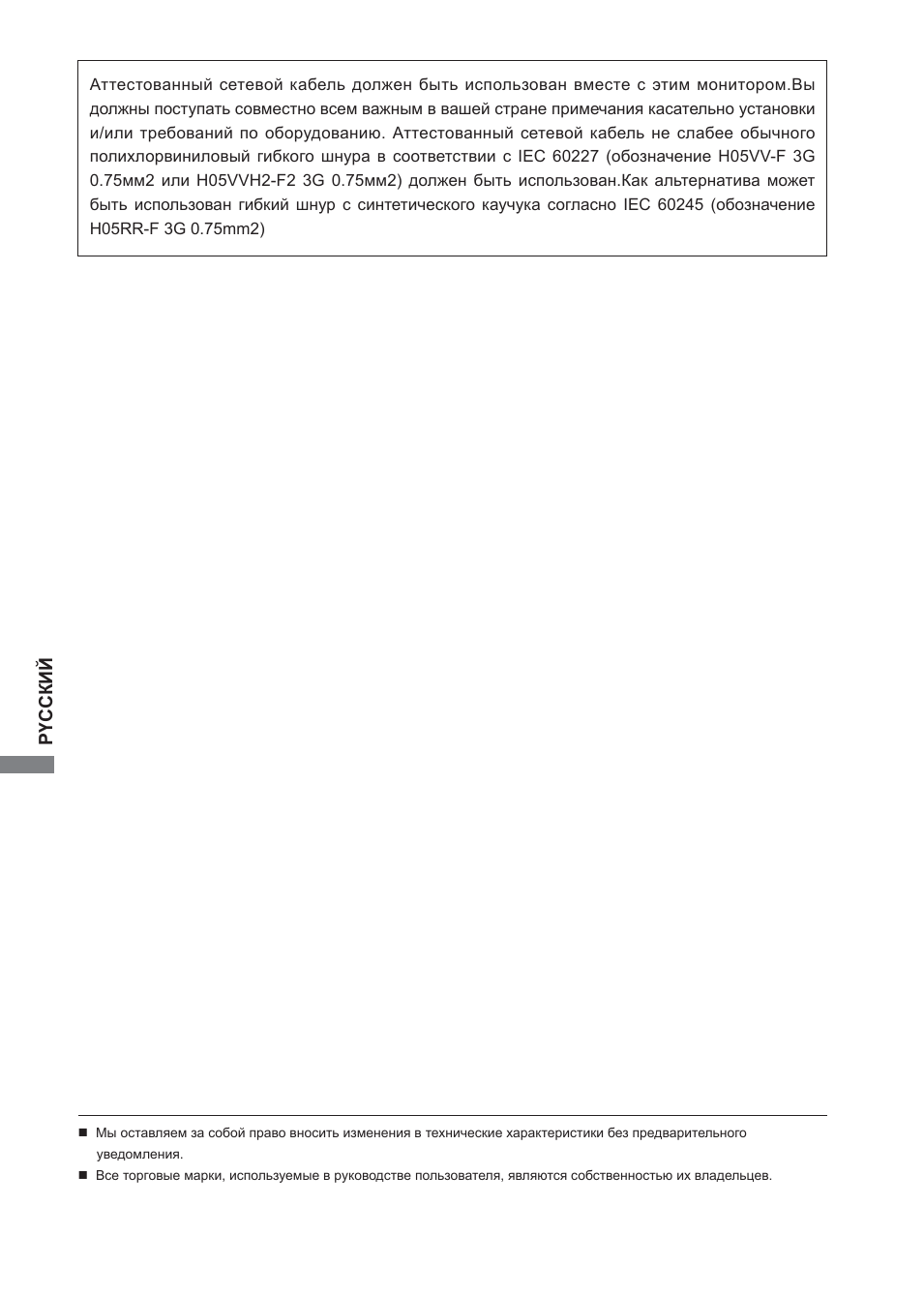

Аттестованный сетевой кабель должен быть использован вместе с этим монитором.Вы
должны поступать совместно всем важным в вашей стране примечания касательно установки
и/или требований по оборудованию. Аттестованный сетевой кабель не слабее обычного
полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение H05VV-F 3G
0.75мм2 или H05VVH2-F2 3G 0.75мм2) должен быть использован.Как альтернатива может
быть использован гибкий шнур с синтетического каучука согласно IEC 60245 (обозначение
H05RR-F 3G 0.75mm2)



Мы оставляем за собой право вносить изменения в технические характеристики без предварительного

уведомления.


Все торговые марки, используемые в руководстве пользователя, являются собственностью их владельцев.

РҮССКИЙ

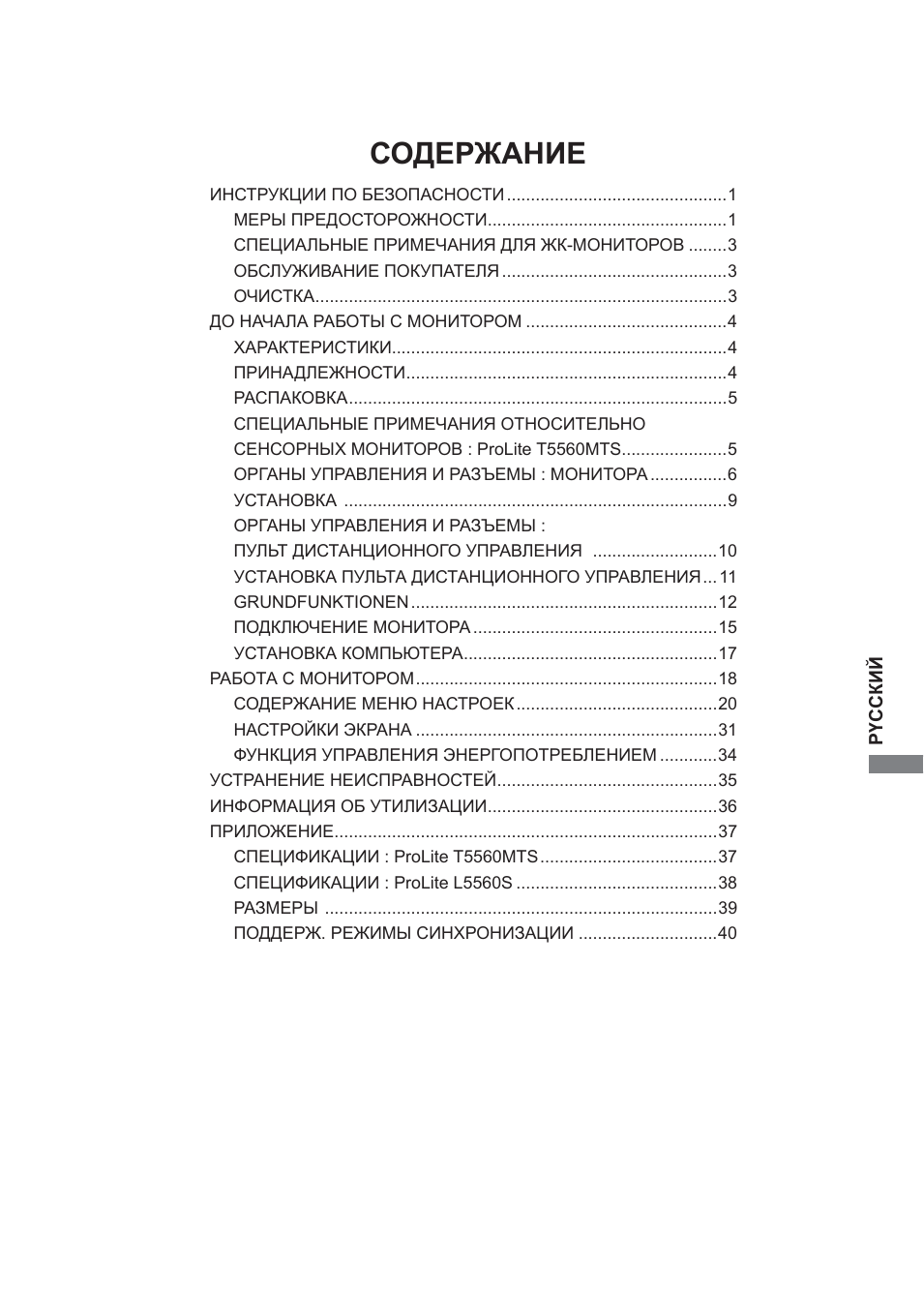

СОДЕРЖАНИЕ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ..............................................1

МЕРЫ ПРЕДОСТОРОЖНОСТИ ..................................................1
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ ........3
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ ...............................................3
ОЧИСТКА ......................................................................................3

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ..........................................4

ХАРАКТЕРИСТИКИ......................................................................4
ПРИНАДЛЕЖНОСТИ ...................................................................4
РАСПАКОВКА ...............................................................................5
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ОТНОСИТЕЛЬНО
СЕНСОРНЫХ МОНИТОРОВ : ProLite T5560MTS ......................5

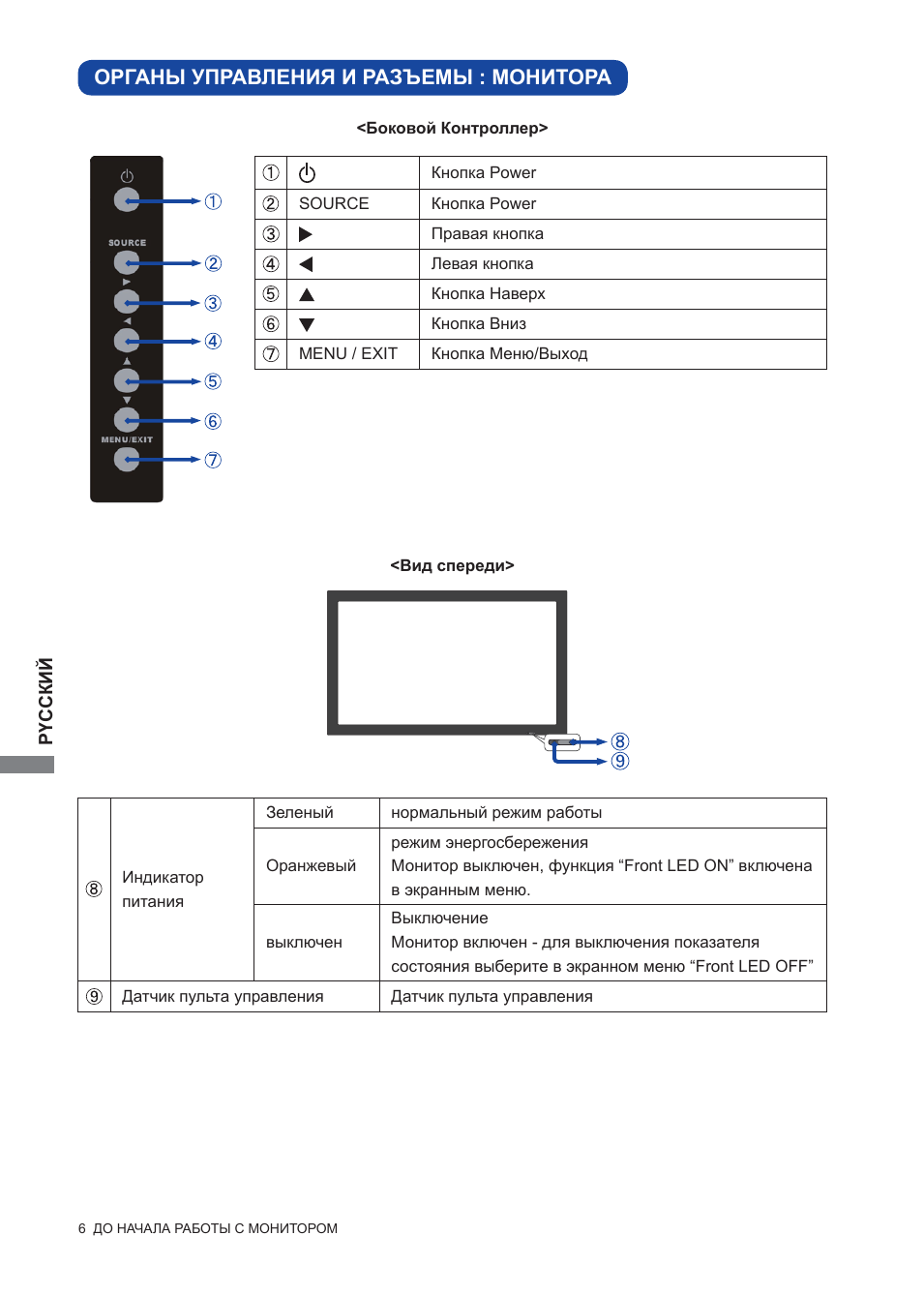

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : МОНИТОРА ................6
УСТАНОВКА ................................................................................9
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ..........................10
УСТАНОВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ... 11
GRUNDFUNKTIONEN ................................................................12
ПОДКЛЮЧЕНИЕ МОНИТОРА ...................................................15
УСТАНОВКА КОМПЬЮТЕРА .....................................................17

РАБОТА С МОНИТОРОМ ...............................................................18

СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ..........................................20
НАСТРОЙКИ ЭКРАНА ...............................................................31
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ............34

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..............................................35
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ................................................36
ПРИЛОЖЕНИЕ ................................................................................37

СПЕЦИФИКАЦИИ : ProLite T5560MTS .....................................37
СПЕЦИФИКАЦИИ : ProLite L5560S ..........................................38
РАЗМЕРЫ ..................................................................................39
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ .............................40

РҮССКИЙ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1

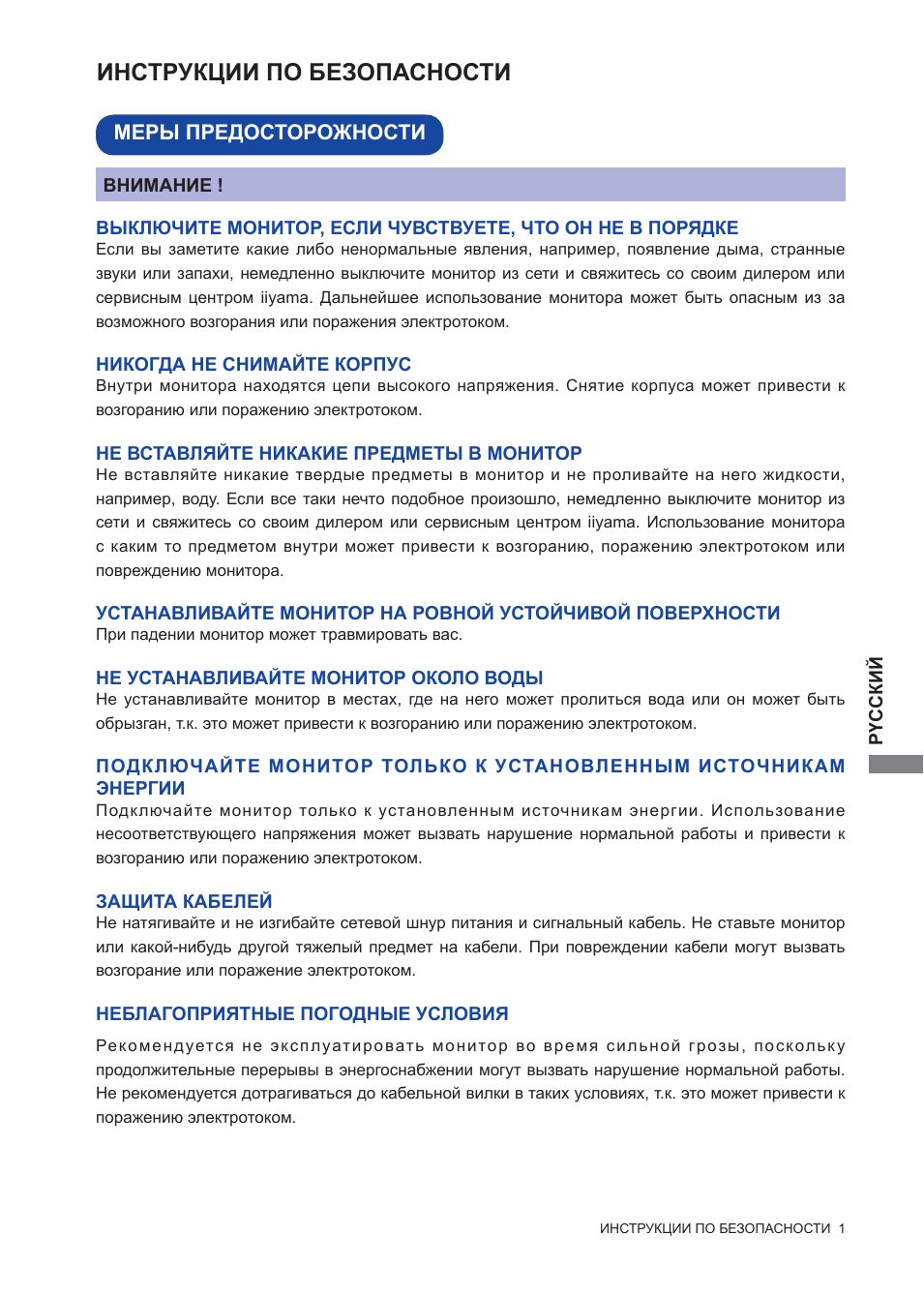

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ !

ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ

Если вы заметите какие либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из за
возможного возгорания или поражения электротоком.

НИКОГДА НЕ СНИМАЙТЕ КОРПУС

Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.

НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР

Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.

УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ

При падении монитор может травмировать вас.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ

Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.

ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ

Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.

ЗАЩИТА КАБЕЛЕЙ

Не натягивайте и не изгибайте сетевой шнур питания и сигнальный кабель. Не ставьте монитор
или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут вызвать
возгорание или поражение электротоком.

НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ

Рек омендуется не эк сплуатировать монитор во время сильной грозы, поск ольк у
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной работы.
Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может привести к
поражению электротоком.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

РҮССКИЙ

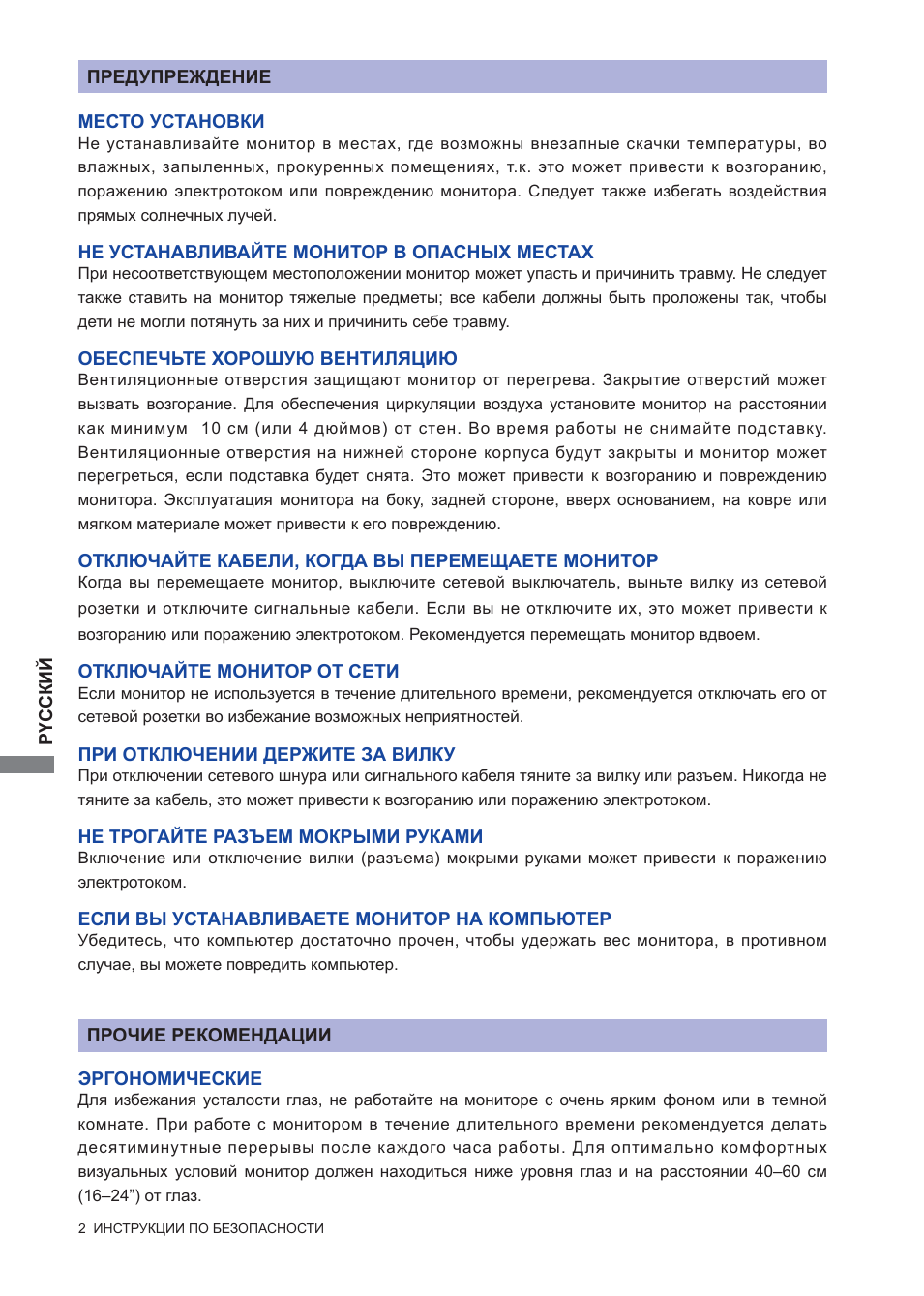

2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ

МЕСТО УСТАНОВКИ

Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.

НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ

При несоответствующем местоположении монитор может упасть и причинить травму. Не следует
также ставить на монитор тяжелые предметы; все кабели должны быть проложены так, чтобы
дети не могли потянуть за них и причинить себе травму.

ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ

Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести к возгоранию и повреждению
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.

ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР

Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.

ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ

Если монитор не используется в течение длительного времени, рекомендуется отключать его от
сетевой розетки во избежание возможных неприятностей.

ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ

При отключении сетевого шнура или сигнального кабеля тяните за вилку или разъем. Никогда не
тяните за кабель, это может привести к возгоранию или поражению электротоком.

НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ

Включение или отключение вилки (разъема) мокрыми руками может привести к поражению
электротоком.

ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР

Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.

ЭРГОНОМИЧЕСКИЕ

Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных
визуальных условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см
(16–24”) от глаз.

ПРОЧИЕ РЕКОМЕНДАЦИИ

РҮССКИЙ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3

Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой либо неисправности.

ИНФО



Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера, картинка
может не уместиться в области отображения дисплея. В подобном случае придется
подстроить расположение картинки, переместив ее в соответствующее положение.



Из за физической природы ЖК-экрана, если изображение отображалось на экране в течение
нескольких часов, после его смены может оставаться постизображение. В этом случае
экран медленно восстановит нормальную работу после смены изображения или отключения
питания на несколько часов.



В зависимости от используемого вами шаблона рабочего стола, вы можете заметить на
экране неоднородности яркости.



Из-за физической природы подсветки, при первоначальном использовании экран может
мерцать. Выключите питание а затем включите его снова – мерцание должно исчезнуть.



Если экран затемнен, сильно мерцает или не светится, обратитесь по месту приобретения
монитора или в сервисцентр компании iiyama для замены системы подсветки. Никогда не
пытайтесь отремонтировать монитор самостоятельно.

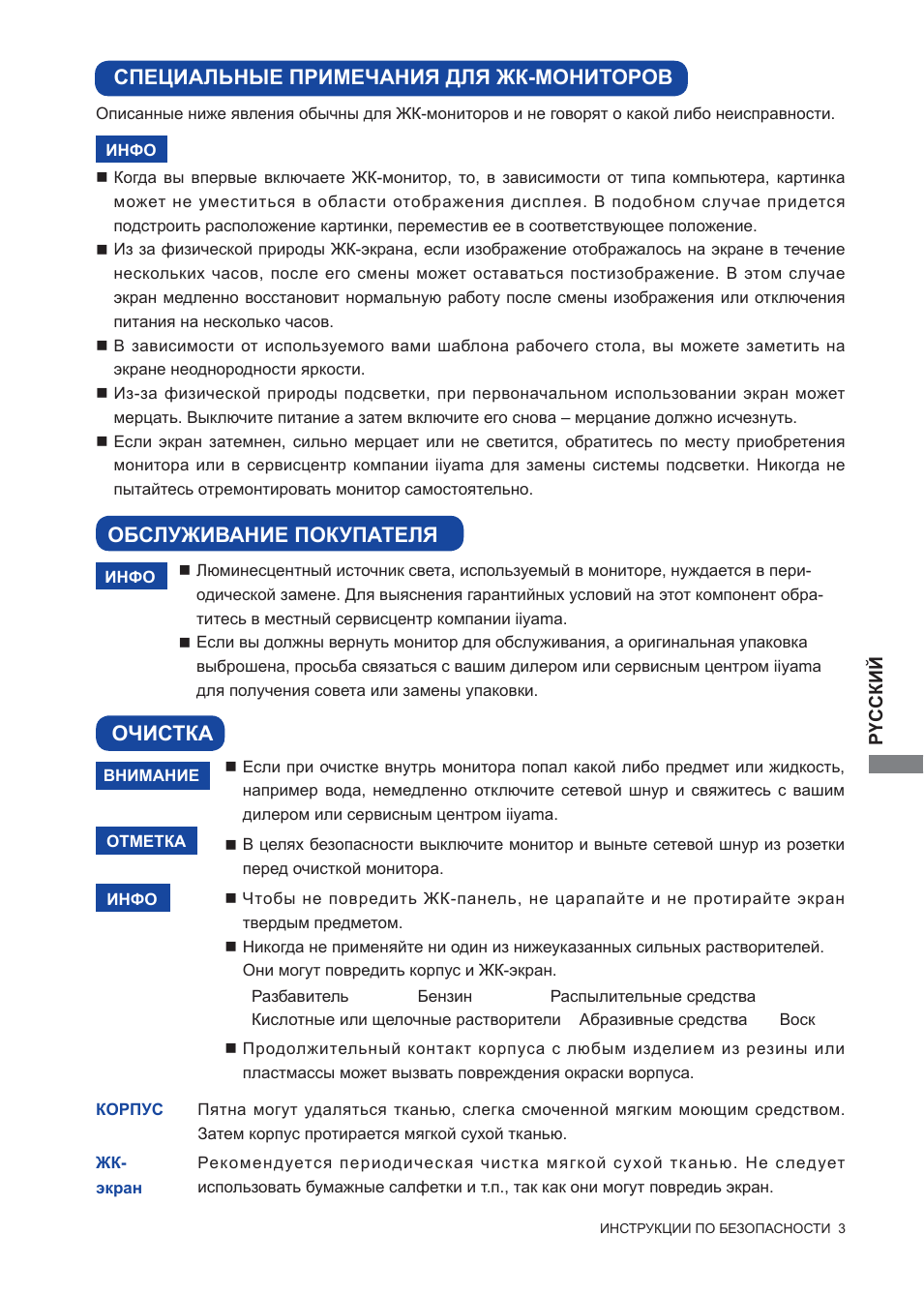

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ

ИНФО



Люминесцентный источник света, используемый в мониторе, нуждается в пери-

одической замене. Для выяснения гарантийных условий на этот компонент обра-
титесь в местный сервисцентр компании iiyama.


Если вы должны вернуть монитор для обслуживания, а оригинальная упаковка

выброшена, просьба связаться с вашим дилером или сервисным центром iiyama
для получения совета или замены упаковки.

ВНИМАНИЕ



Если при очистке внутрь монитора попал какой либо предмет или жидкость,
например вода, немедленно отключите сетевой шнур и свяжитесь c вашим
дилером или сервисным центром iiyama.



В целях безопасности выключите монитор и выньте сетевой шнур из розетки
перед очисткой монитора.



Чтобы не повредить ЖК-панель, не царапайте и не протирайте экран
твердым предметом.



Никогда не применяйте ни один из нижеуказанных сильных растворителей.

Они могут повредить корпус и ЖК-экран.



Продолжительный контакт корпуса с любым изделием из резины или
пластмассы может вызвать повреждения окраски ворпуса.

ОТМЕТКА

ИНФО

Разбавитель Бензин Распылительные средства
Кислотные или щелочные растворители Абразивные средства Воск

КОРПУС

Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.

ЖК-
экран

Рекомендуется периодическ ая чистк а мягкой сухой тк анью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.

ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ

ОЧИСТКА

РҮССКИЙ

4 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
региональное отделение iiyama.

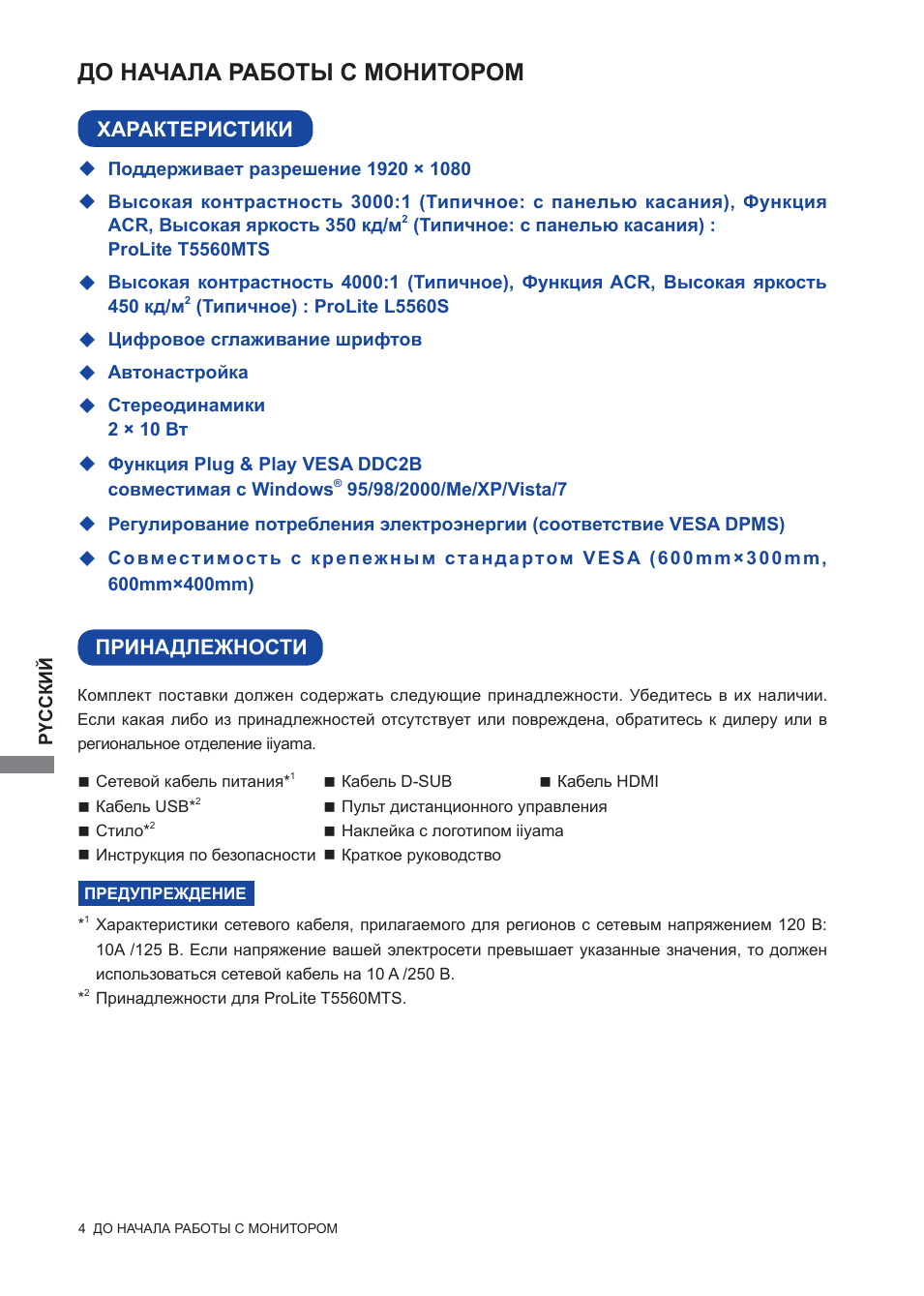

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ПРИНАДЛЕЖНОСТИ

ХАРАКТЕРИСТИКИ

 Поддерживает разрешение 1920 × 1080

 Высокая контрастность 3000:1 (Типичноe: с панелью касания), Функция

ACR, Высокая яркость 350 кд/м

2

(Типичноe: с панелью касания) :

ProLite T5560MTS

 Высокая контрастность 4000:1 (Типичноe), Функция ACR, Высокая яркость

450 кд/м

2

(Типичноe) : ProLite L5560S

 Цифровое сглаживание шрифтов

 Автонастройка

 Стереодинамики

2 × 10 Вт

Функция Plug & Play VESA DDC2B

совместимая с Windows

®

95/98/2000/Me/XP/Vista/7

 Регулирование потребления электроэнергии (соответствие VESA DPMS)

 С о вм ес т и мос т ь с к р е п еж н ы м с т а н д а ртом V E S A ( 6 0 0 m m × 3 0 0 m m ,

600mm×400mm)

*

1

Характеристики сетевого кабеля, прилагаемого для регионов с сетевым напряжением 120 В:
10A /125 В. Если напряжение вашей электросети превышает указанные значения, то должен
использоваться сетевой кабель на 10 A /250 В.

*

2

Принадлежности для ProLite T5560MTS.

 Сетевой кабель питания*

1

  Кабель D-SUB

 Кабель HDMI

 Кабель USB*

2



Пульт дистанционного управления



Стило*

2

 Наклейка с логотипом iiyama



Инструкция по безопасности 

Краткое руководство



ПРЕДУПРЕЖДЕНИЕ

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 5

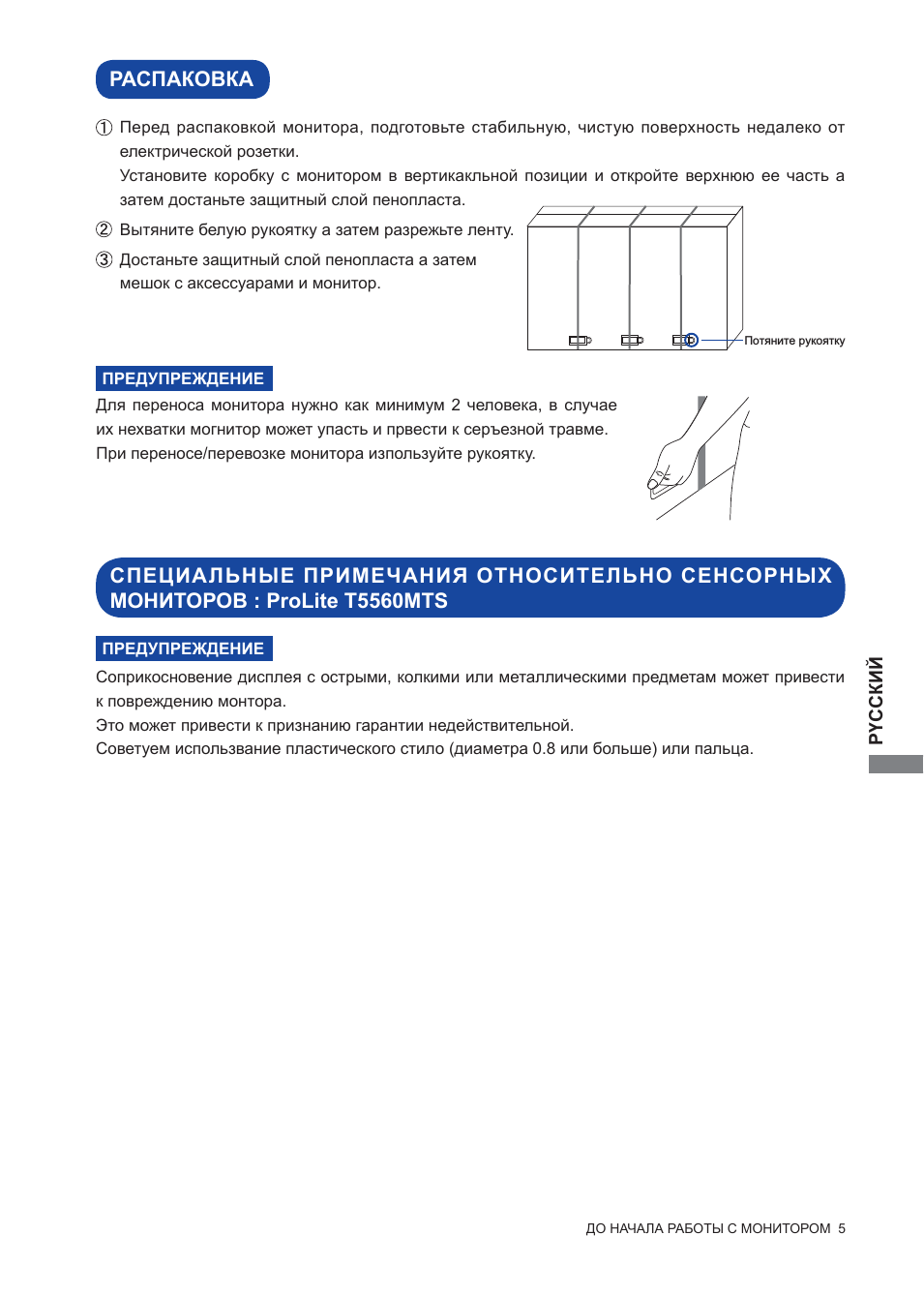

РАСПАКОВКА

Перед распаковкой монитора, подготовьте стабильную, чистую поверхность недалеко от

електрической розетки.

Установите коробку с монитором в вертикакльной позиции и откройте верхнюю ее часть а

затем достаньте защитный слой пенопласта.

Вытяните белую рукоятку а затем разрежьте ленту.

Достаньте защитный слой пенопласта а затем

мешок с аксессуарами и монитор.

Для переноса монитора нужно как минимум 2 человека, в случае
их нехватки могнитор может упасть и првести к серъезной травме.
При переносе/перевозке монитора изпользуйте рукоятку.

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ОТНОСИТЕЛЬНО СЕНСОРНЫХ
МОНИТОРОВ : ProLite T5560MTS

Соприкосновение дисплея с острыми, колкими или металлическими предметам может привести
к повреждению монтора.
Это может привести к признанию гарантии недействительной.
Советуем использвание пластического стило (диаметра 0.8 или больше) или пальца.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Потяните рукоятку

РҮССКИЙ

6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ

ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : МОНИТОРА

<

Боковой Контроллер

>

Кнопка Power

SOURCE

Кнопка Power

Правая кнопка

Левая кнопка

Кнопка Наверх

Кнопка Вниз

MENU / EXIT

Кнопка Меню/Выход

<

Вид спереди

>

Индикатор
питания

Зеленый

нормальный режим работы

Оранжевый

режим энергосбережения
Монитор выключен, функция “Front LED ON” включена
в экранным меню.

выключен

Выключение
Монитор включен - для выключения показателя
состояния выберите в экранном меню “Front LED OFF”

Датчик пульта управления

Датчик пульта управления

РҮССКИЙ

ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7

<

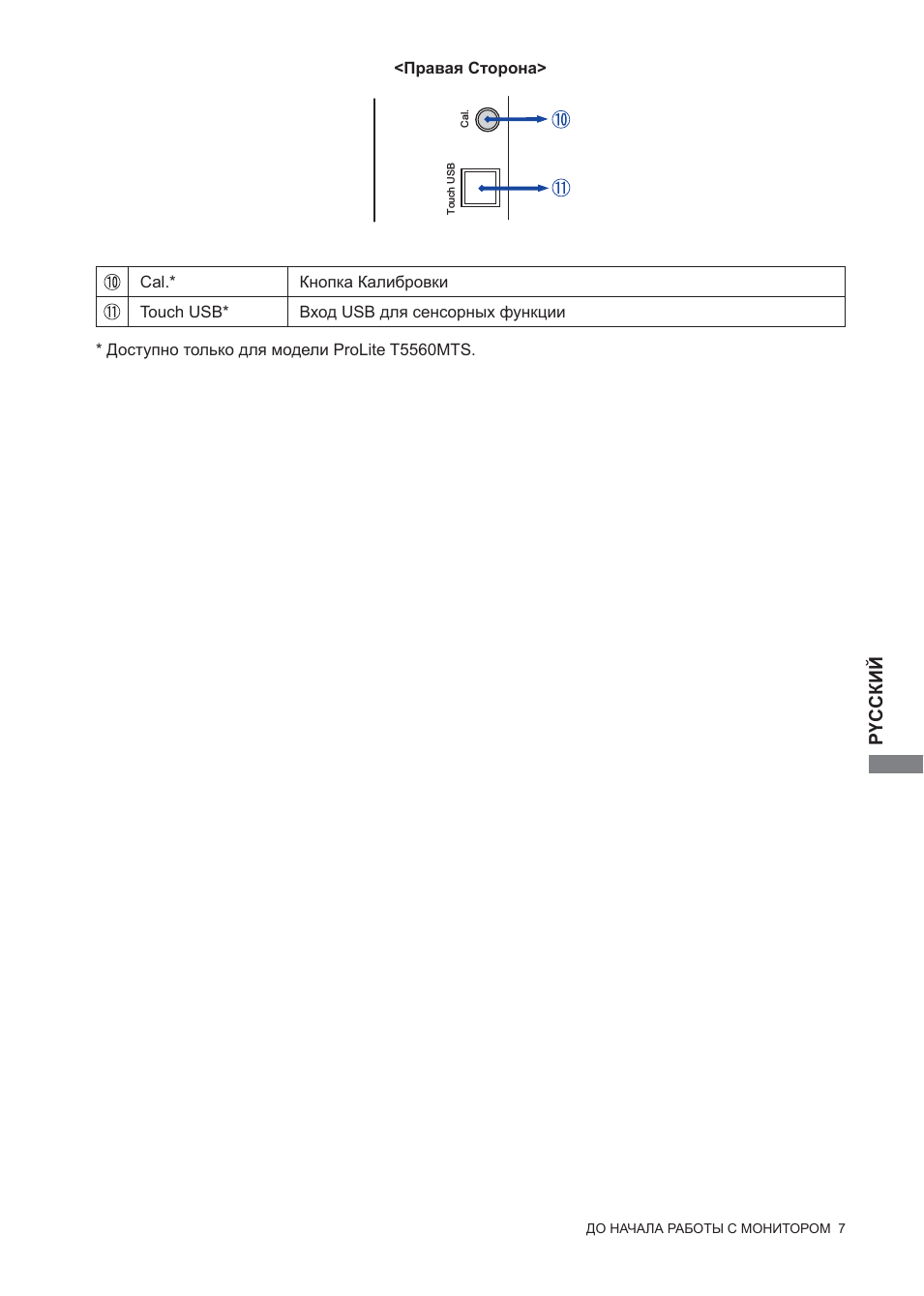

Правая Сторона

>

* Доступно только для модели ProLite T5560MTS.

Cal.*

Кнопка Калибровки

Touch USB*

Вход USB для сенсорных функции

Touch USB

Cal.
