Instruction manual and user guide for
Healtech SpeedoHealer V4 SH-Y01

SHv4_Y01_InstallGuide_ru.pdf [rev. 002]

- 1 -

http://www.healtech.ru

Инструкция по установке

Совместимые мотоциклы:

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за

порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе -
обратитесь за помощью к дилеру.

1. Найдите разъем Датчика Скорости

Подготовка:

- Выключите зажигание.
- Поставьте заднее колесо мотоцикла на подкат. Убедитесь, что заднее колесо

вращается свободно.
- Снимите сиденье.

Датчик Скорости расположен на крышке ведущей звезды, а 3х-контактный
белый разъем расположен в 10-30 см. от датчика. Добраться до разъема можно

подняв топливный бак.
Если спидометр работает от переднего колеса – разъем датчика скорости находится

недалеко от приборной панели в морде мотоцикла.

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера расположение
разъема Датчика Скорости.

Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая

шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите зажигание и

перейдите к следующему шагу. В противоположном случае - если скорость на
спидометре не 0 – вы разъединили другой разъем.

Big Bear

[ATV] (ВСЕ),

BT1100 Bulldog

(2002-2006),

Diversion

(2009-2013),

Drag

Star

(1999-2006),

FJR1300

(2001-2005),

FJR1300 с АБС

(2003-2005),

FZ400

(1997-2002),

FZ6

(1998-2012),

FZ6 с АБС

(2006),

FZ6R

(2009-2012),

FZ8

(2011-2013),

FZ1

(2001-2013),

FZS600 Fazer

(1998-2003),

FZS1000 Fazer

(2001-2013),

Grizzly

[ATV] (ВСЕ),

Majesty 250

(2002-2012),

Majesty 400

(2004-2013),

Morphous

(2007-2008),

MT-03

(2006-2013),

MT-01

(2005-2012),

Raider

(2008-2013),

Rhino

[ATV] (ВСЕ),

Road Star

(1999-2013),

Roadliner

(2006-2013),

Royal

Star

(1997-2013),

Stratoliner

(2006-2013),

Stryker

(2012-2013),

TDM850

(1999-2001),

TDM900

(2002-2013),

TDM900 с АБС

(2004-2006),

TMAX 500

(2001-2011),

V-Star (950cc and above)

(ВСЕ),

Warrior

(2002-2012),

WR250R/X

(2008-2013),

WR450R/X

(2008),

XJ6

(2009-2013),

XJR1300

(2004-2013),

XJR400

(2002-2007),

X-Max 250

(2006-2013),

XT660

(2004-2013),

XV1600A Wild Star

(1999-2005),

XV1900A Midnight Star

(2006-2013),

XVS950A Midnight Star

(2009-2013),

XVS1100 Drag Star

(1999-2006),

XVS1300A

Midnight Star

(2007-2013),

YFM660 Raptor

[ATV] (2002-2005),

YFM700 Raptor

[ATV] (2005-2013),

YS250 Fazer

(2005-2007),

YZF-R6

(1998-2013),

YZF-R1

(1998-2013)

h.rev. 30-3-14

- 2 –

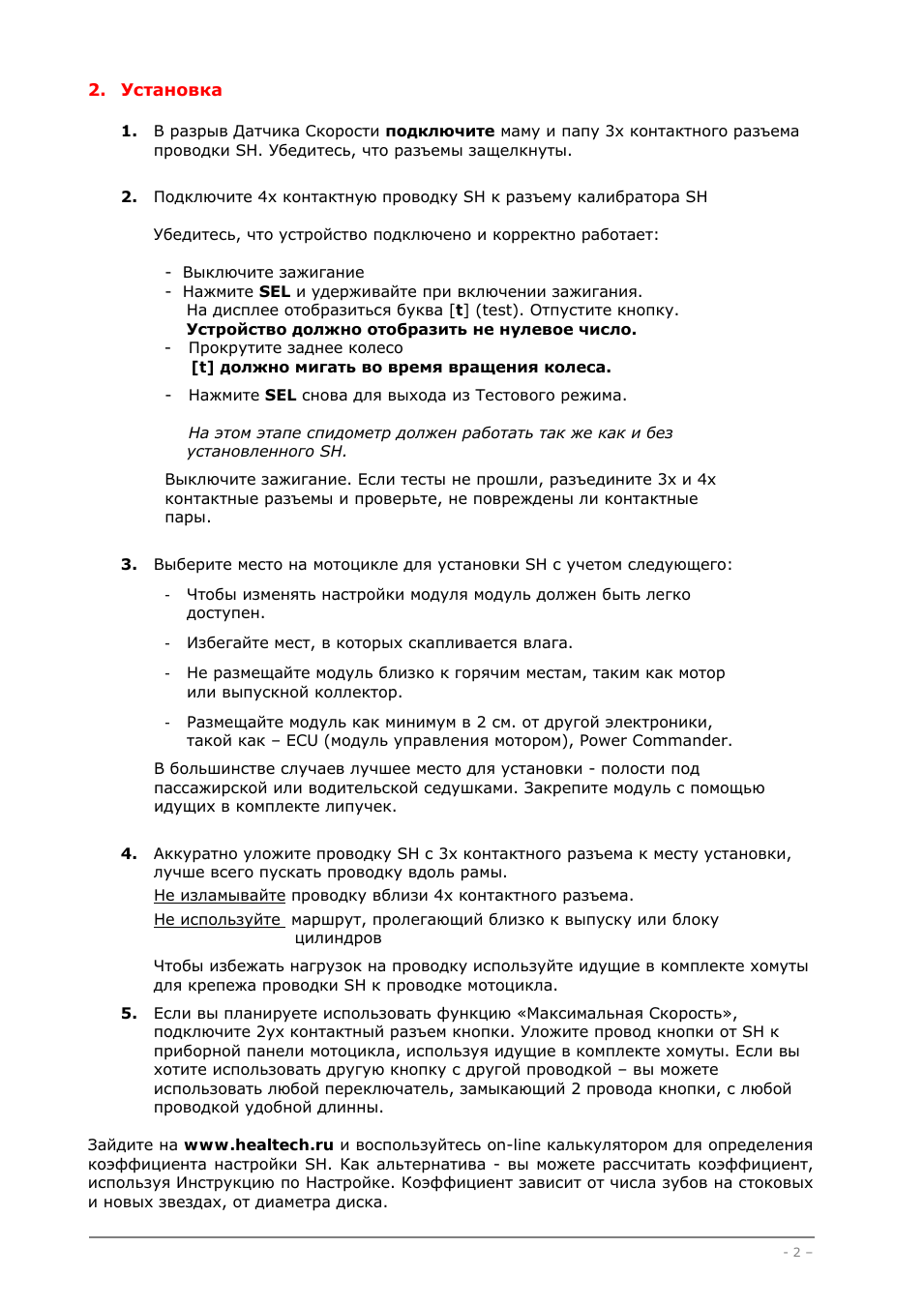

2. Установка

1. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки SH. Убедитесь, что разъемы защелкнуты.

2. Подключите 4х контактную проводку SH к разъему калибратора SH

Убедитесь, что устройство подключено и корректно работает:

- Выключите зажигание

- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.
Устройство должно отобразить не нулевое число.

- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.

- Нажмите SEL снова для выхода из Тестового режима.

На этом этапе спидометр должен работать так же как и без

установленного SH.

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы и проверьте, не повреждены ли контактные
пары.

3. Выберите место на мотоцикле для установки SH с учетом следующего:

- Чтобы изменять настройки модуля модуль должен быть легко

доступен.

- Избегайте мест, в которых скапливается влага.

- Не размещайте модуль близко к горячим местам, таким как мотор

или выпускной коллектор.

- Размещайте модуль как минимум в 2 см. от другой электроники,

такой как – ECU (модуль управления мотором), Power Commander.

В большинстве случаев лучшее место для установки - полости под
пассажирской или водительской седушками. Закрепите модуль с помощью

идущих в комплекте липучек.

4. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте проводку вблизи 4х контактного разъема.
Не используйте маршрут, пролегающий близко к выпуску или блоку

цилиндров

Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты

для крепежа проводки SH к проводке мотоцикла.

5. Если вы планируете использовать функцию «Максимальная Скорость»,

подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты. Если вы

хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой

проводкой удобной длинны.

Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для определения

коэффициента настройки SH. Как альтернатива - вы можете рассчитать коэффициент,
используя Инструкцию по Настройке. Коэффициент зависит от числа зубов на стоковых

и новых звездах, от диаметра диска.
