Instruction manual and user guide for
Healtech SpeedoHealer V4 SH-S02

SHv4_S02_InstallGuide_ru.pdf [rev. 002]

- 1 -

http://www.healtech.ru

Инструкция по установке

Совместимые мотоциклы:

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими

навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе -
обратитесь за помощью к дилеру.

1. Найдите разъем Датчика Скорости

Подготовка:

- Выключите зажигание.

- Поставьте заднее колесо мотоцикла на подкат. Убедитесь, что заднее колесо
вращается свободно.
- Снимите сиденье.

Датчик Скорости расположен на крышке ведущей звезды, а 3х-контактный

белый разъем расположен в 10-30 см. от датчика. Добраться до разъема можно
подняв топливный бак.

Если спидометр работает от переднего колеса – разъем датчика скорости находится
недалеко от приборной панели в морде мотоцикла.

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера расположение
разъема Датчика Скорости.

Проверка:

Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.

Спидометр должен показывать 0 скорость. Если это так – выключите зажигание и
перейдите к следующему шагу. В противоположном случае - если скорость на

спидометре не 0 – вы разъединили другой разъем.

Boulevard M50

(2005-2013),

Boulevard C90

(2005-2010),

Boulevard C90T

(2013),

Boulevard C109R/T

(2008-2013),

Boulevard M109R/R2

(2006-2013),

Intruder

M800

(2005-2013),

Intruder C1500

(2005-2010),

Intruder C1500T

(2013),

Intruder C1800R

(2008-2013),

Intruder M1800R

(2006-2013),

VL1500 Intruder

(2005-2010),

VLR1800

(2008-2013),

VZ800 Marauder

(2005-2013),

VZR1800

(2006-2013)

h.rev. 30-3-14

- 2 –

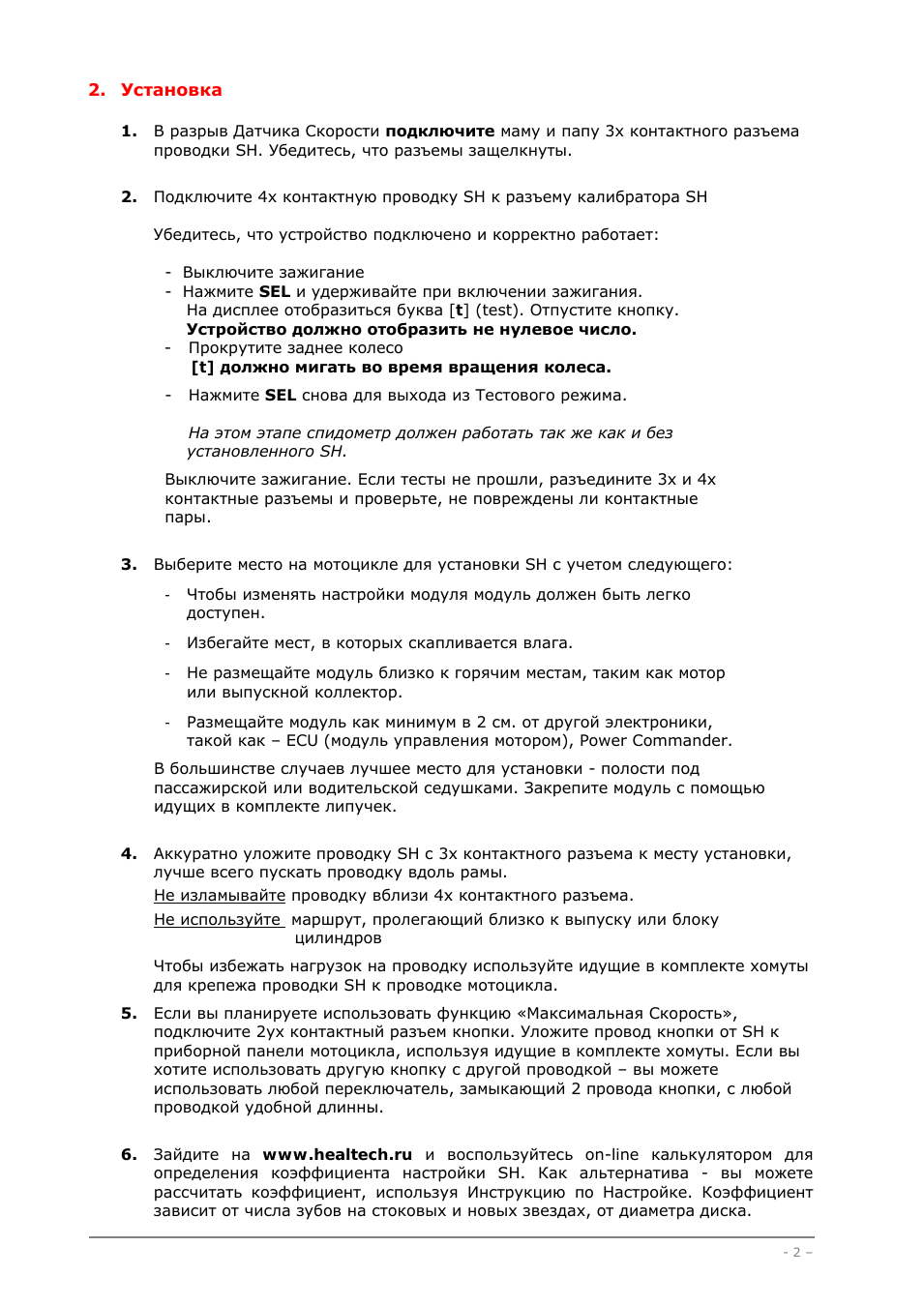

2. Установка

1. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки SH. Убедитесь, что разъемы защелкнуты.

2. Подключите 4х контактную проводку SH к разъему калибратора SH

Убедитесь, что устройство подключено и корректно работает:

- Выключите зажигание

- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.
Устройство должно отобразить не нулевое число.

- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.

- Нажмите SEL снова для выхода из Тестового режима.

На этом этапе спидометр должен работать так же как и без

установленного SH.

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы и проверьте, не повреждены ли контактные
пары.

3. Выберите место на мотоцикле для установки SH с учетом следующего:

- Чтобы изменять настройки модуля модуль должен быть легко

доступен.

- Избегайте мест, в которых скапливается влага.

- Не размещайте модуль близко к горячим местам, таким как мотор

или выпускной коллектор.

- Размещайте модуль как минимум в 2 см. от другой электроники,

такой как – ECU (модуль управления мотором), Power Commander.

В большинстве случаев лучшее место для установки - полости под
пассажирской или водительской седушками. Закрепите модуль с помощью

идущих в комплекте липучек.

4. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте проводку вблизи 4х контактного разъема.
Не используйте маршрут, пролегающий близко к выпуску или блоку

цилиндров

Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты

для крепежа проводки SH к проводке мотоцикла.

5. Если вы планируете использовать функцию «Максимальная Скорость»,

подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты. Если вы

хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой

проводкой удобной длинны.

6. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для

определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент

зависит от числа зубов на стоковых и новых звездах, от диаметра диска.
