Healtech SpeedoHealer V4 SH-S01

SHv4_S01_InstallGuide_ru.pdf [rev. 002]

- 1 -

http://www.healtech.ru

Инструкция по установке

Совместимые мотоциклы:

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими

навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе -
обратитесь за помощью к дилеру.

1. Найдите разъем Датчика Скорости

Подготовка:

- Выключите зажигание.

- Поставьте заднее колесо мотоцикла на подкат. Убедитесь, что заднее колесо
вращается свободно.
- Снимите сиденье.

Датчик Скорости расположен на крышке ведущей звезды, а 3х-контактный

черный разъем расположен в 10-30 см. от датчика. Добраться до разъема можно
подняв топливный бак.

Если спидометр работает от переднего колеса – разъем датчика скорости находится
недалеко от приборной панели в морде мотоцикла.

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера расположение
разъема Датчика Скорости.

Проверка:

Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.

Спидометр должен показывать 0 скорость. Если это так – выключите зажигание и
перейдите к следующему шагу. В противоположном случае - если скорость на

спидометре не 0 – вы разъединили другой разъем.

Navigator

(2000-2006),

Raptor 650

(2001-2008),

Raptor 1000

(2000-2006),

KLV1000

(2004-2006),

AN400

Burgman

(1998-2006),

AN650

Burgman

(2002-2013),

B-King

(2008-2012),

Boulevard C50

(2005-2013),

DL650 V-Strom

(2004-2013),

DL1000 V-Strom

(2002-2014),

Gladius

(2009-2013),

GSF600 Bandit

(2000-2004),

GSF650 Bandit

(2005-2013),

GSF1200 Bandit

(2001-2006),

GSF1250

Bandit

(2007-2013),

GSR400

(2006-2011),

GSR600

(2006-2011),

GSR750

(2011-2014),

GSX600F Katana

(1998-2006),

GSX650F

(2008-2013),

GSX750F

Katana

(1998-2006),

GSX1250FA

(2010-2013),

GSX1300R Hayabusa

(1999-2013),

GSX1400

(2001-2009),

GSX-R600

(1997-2013),

GSX-R750

(1996-2013),

GSX-R1000

(2001-2013),

GW 250

(2013),

Inazuma 250

(2013),

Intruder C800

(2005-2013),

SFV400

(2010-2011),

SFV650

(2009-2013),

SV650

(1999-2013),

SV1000

(2003-2009),

TL1000R

(1998-2003),

TL1000S

(1997-2003),

VL800

Intruder Volusia

(2001-2013),

XF650 Freewind

(1997-2004)

h.rev. 30-3-14

- 2 –

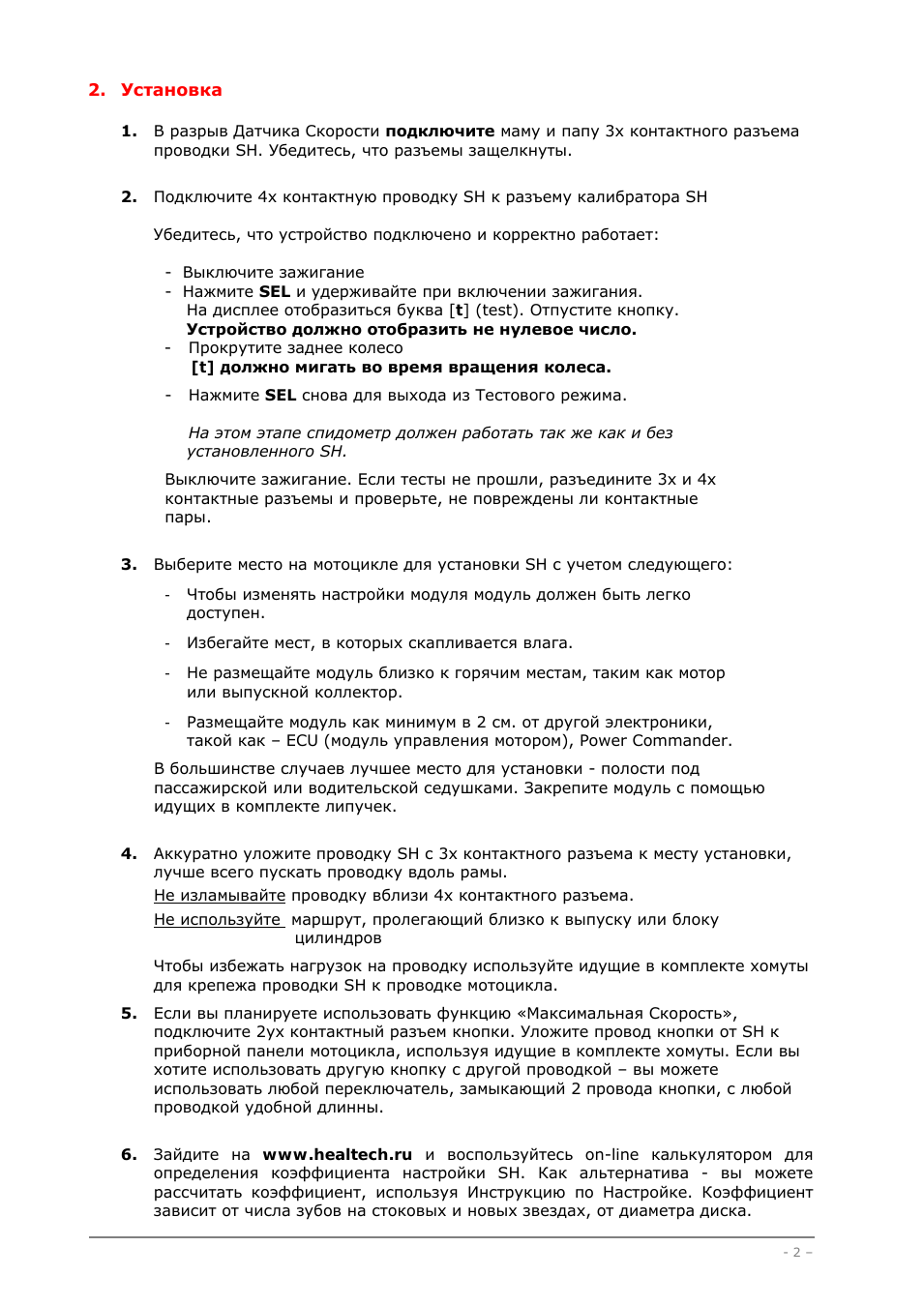

2. Установка

1. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки SH. Убедитесь, что разъемы защелкнуты.

2. Подключите 4х контактную проводку SH к разъему калибратора SH

Убедитесь, что устройство подключено и корректно работает:

- Выключите зажигание

- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.
Устройство должно отобразить не нулевое число.

- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.

- Нажмите SEL снова для выхода из Тестового режима.

На этом этапе спидометр должен работать так же как и без

установленного SH.

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы и проверьте, не повреждены ли контактные
пары.

3. Выберите место на мотоцикле для установки SH с учетом следующего:

- Чтобы изменять настройки модуля модуль должен быть легко

доступен.

- Избегайте мест, в которых скапливается влага.

- Не размещайте модуль близко к горячим местам, таким как мотор

или выпускной коллектор.

- Размещайте модуль как минимум в 2 см. от другой электроники,

такой как – ECU (модуль управления мотором), Power Commander.

В большинстве случаев лучшее место для установки - полости под
пассажирской или водительской седушками. Закрепите модуль с помощью

идущих в комплекте липучек.

4. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте проводку вблизи 4х контактного разъема.
Не используйте маршрут, пролегающий близко к выпуску или блоку

цилиндров

Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты

для крепежа проводки SH к проводке мотоцикла.

5. Если вы планируете использовать функцию «Максимальная Скорость»,

подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты. Если вы

хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой

проводкой удобной длинны.

6. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для

определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент

зависит от числа зубов на стоковых и новых звездах, от диаметра диска.
