Инструкция по установке

SH-KT1

Совместимые мотоциклы:

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими

навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе -
обратитесь за помощью к дилеру.

1. Сдвиньте вниз/снимите морду мотоцикла с фарой.

2. Найдите разъем Датчика Скорости. Он находится за приборной панелью -

это 3х контактный, белый, треугольный разъем. Если Вы сомневаетесь,

следуйте за кабелем, идущим от датчика, на переднем колесе, пока не
встретите разъем.

Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая

шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите

зажигание и перейдите к следующему шагу. В противоположном случае - если
скорость на спидометре не 0 – вы разъединили другой разъем.

3. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки GiPro. Убедитесь, что разъемы защелкнуты.

4. Подключите 4х контактную проводку SH к разъему калибратора SH.

Убедитесь, что устройство подключено и корректно работает:

- Выключите зажигание

- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.

690 Duke

(2008-2013),

950

[ВСЕ модели] (2003-2007),

990

[ВСЕ модели w/o АБС]

(2005-2013),

1190 RC8

(2008-2013)

h.rev. 30-3-14

- 2 –

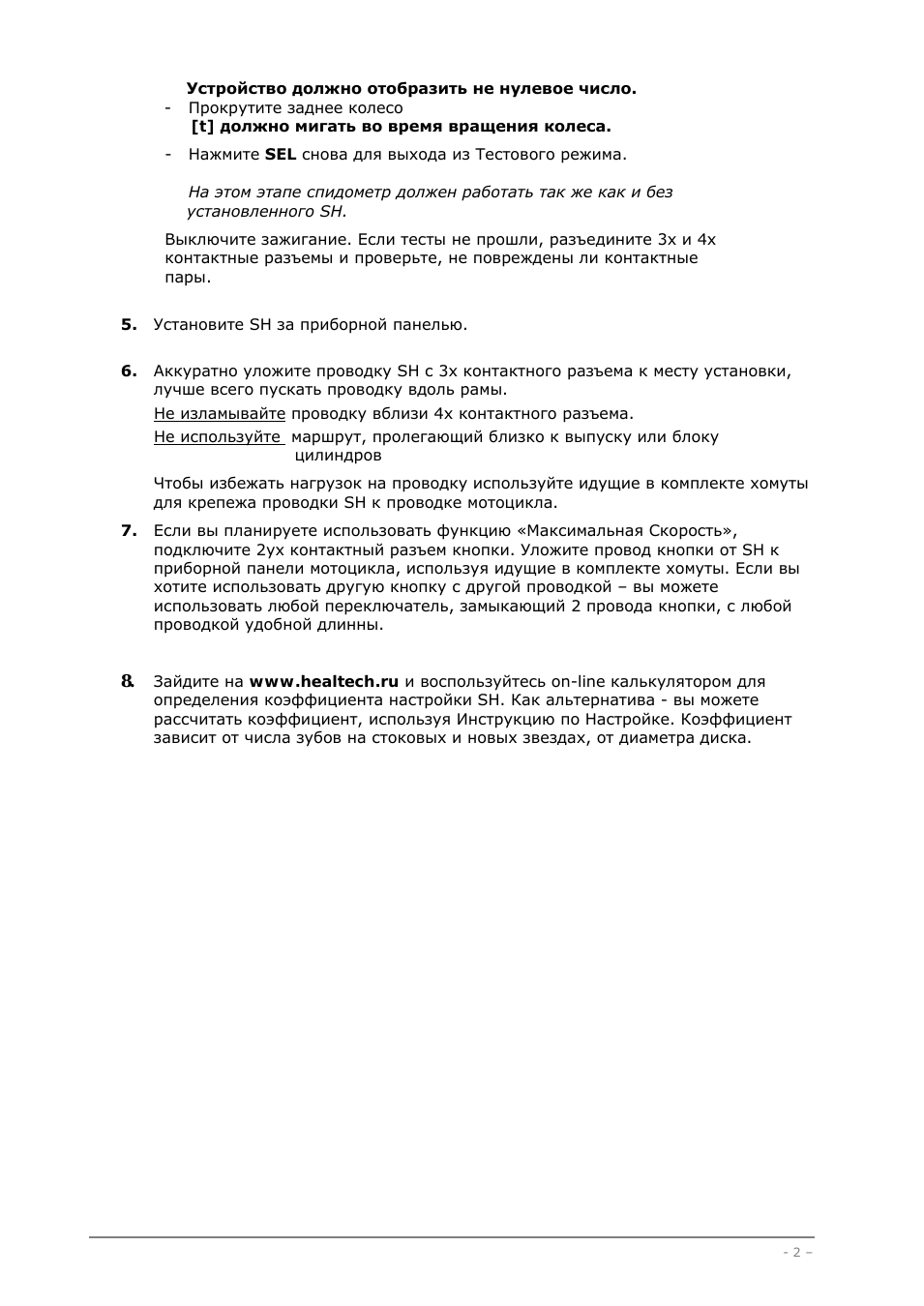

Устройство должно отобразить не нулевое число.

- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.

- Нажмите SEL снова для выхода из Тестового режима.

На этом этапе спидометр должен работать так же как и без

установленного SH.

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х

контактные разъемы и проверьте, не повреждены ли контактные
пары.

5. Установите SH за приборной панелью.

6. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте проводку вблизи 4х контактного разъема.
Не используйте маршрут, пролегающий близко к выпуску или блоку

цилиндров

Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.

7. Если вы планируете использовать функцию «Максимальная Скорость»,

подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к

приборной панели мотоцикла, используя идущие в комплекте хомуты. Если вы
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой

проводкой удобной длинны.

8.

Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для

определения коэффициента настройки SH. Как альтернатива - вы можете

рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых и новых звездах, от диаметра диска.
