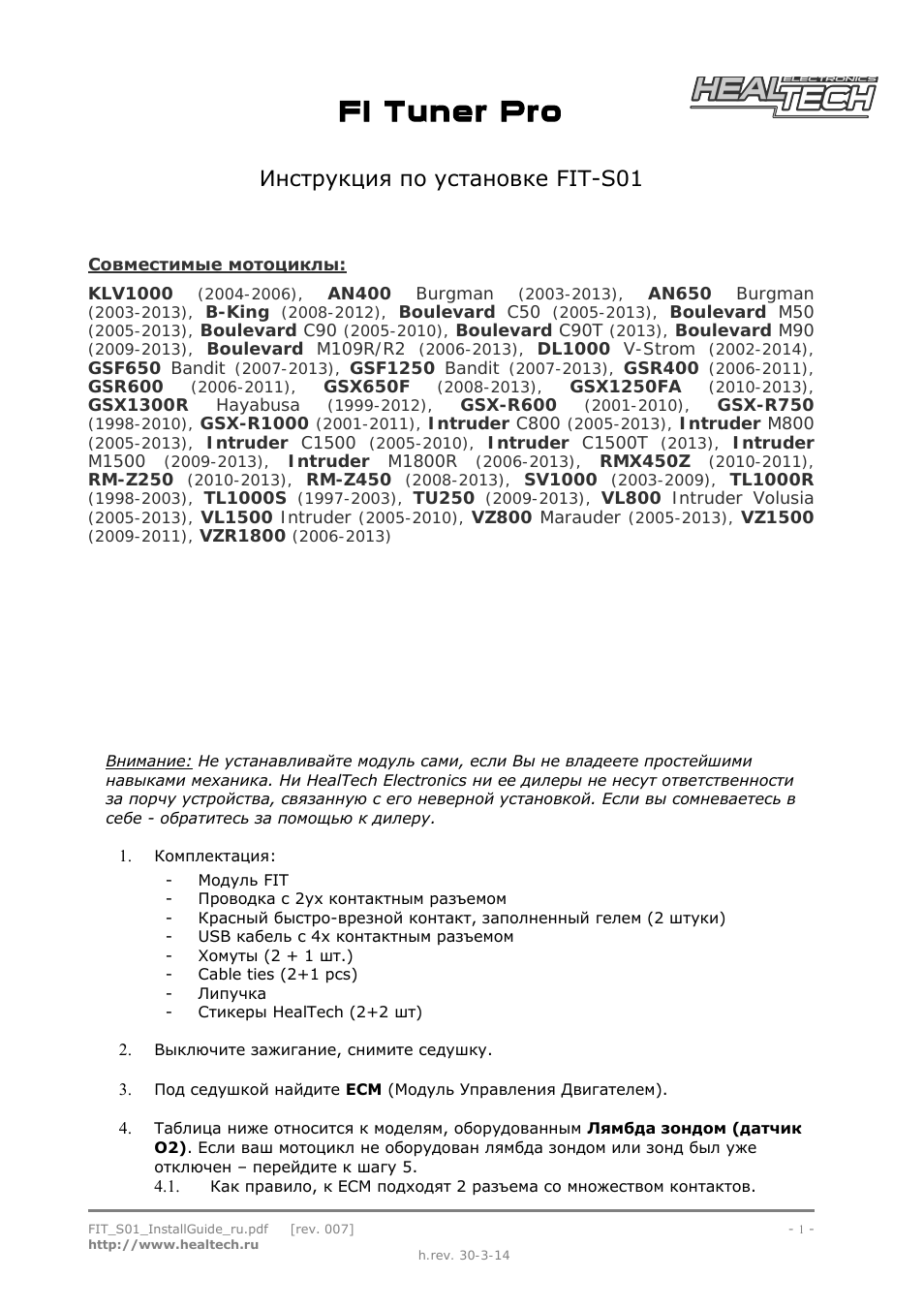

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в
себе - обратитесь за помощью к дилеру.
1.
Комплектация:
-
Модуль FIT
-
Проводка с 2ух контактным разъемом
-
Красный быстро-врезной контакт, заполненный гелем (2 штуки)
-
USB кабель с 4х контактным разъемом
-
Хомуты (2 + 1 шт.)
-
Cable ties (2+1 pcs)
-
Липучка
-
Стикеры HealTech (2+2 шт)
2.
Выключите зажигание, снимите седушку.
3.
Под седушкой найдите ECM (Модуль Управления Двигателем).
4.
Таблица ниже относится к моделям, оборудованным Лямбда зондом (датчик O2). Если ваш мотоцикл не оборудован лямбда зондом или зонд был уже
отключен – перейдите к шагу 5.
4.1.
Как правило, к ECM подходят 2 разъема со множеством контактов.
FIT_S01_InstallGuide_ru.pdf [rev. 007]
- 1 -
http://www.healtech.ru
KLV1000
(2004-2006),
AN400
Burgman
(2003-2013),
AN650
Burgman
(2003-2013),
B-King
(2008-2012),
Boulevard C50
(2005-2013),
Boulevard M50
(2005-2013),
Boulevard C90
(2005-2010),
Boulevard C90T
(2013),
Boulevard M90
(2009-2013),
Boulevard M109R/R2
(2006-2013),
DL1000 V-Strom
(2002-2014),
GSF650 Bandit
(2007-2013),
GSF1250 Bandit
(2007-2013),
GSR400
(2006-2011),
GSR600
(2006-2011),
GSX650F
(2008-2013),
GSX1250FA
(2010-2013),
GSX1300R
Hayabusa
(1999-2012),
GSX-R600
(2001-2010),
GSX-R750
(1998-2010),
GSX-R1000
(2001-2011),
Intruder C800
(2005-2013),
Intruder M800
(2005-2013),
Intruder C1500
(2005-2010),
Intruder C1500T
(2013),
Intruder
M1500
(2009-2013),
Intruder M1800R
(2006-2013),
RMX450Z
(2010-2011),
RM-Z250
(2010-2013),
RM-Z450
(2008-2013),
SV1000
(2003-2009),
TL1000R
(1998-2003),
TL1000S
(1997-2003),
TU250
(2009-2013),
VL800 Intruder Volusia
(2005-2013),
VL1500 Intruder
(2005-2010),
VZ800 Marauder
(2005-2013),
VZ1500
(2009-2011),
VZR1800
(2006-2013)
h.rev. 30-3-14

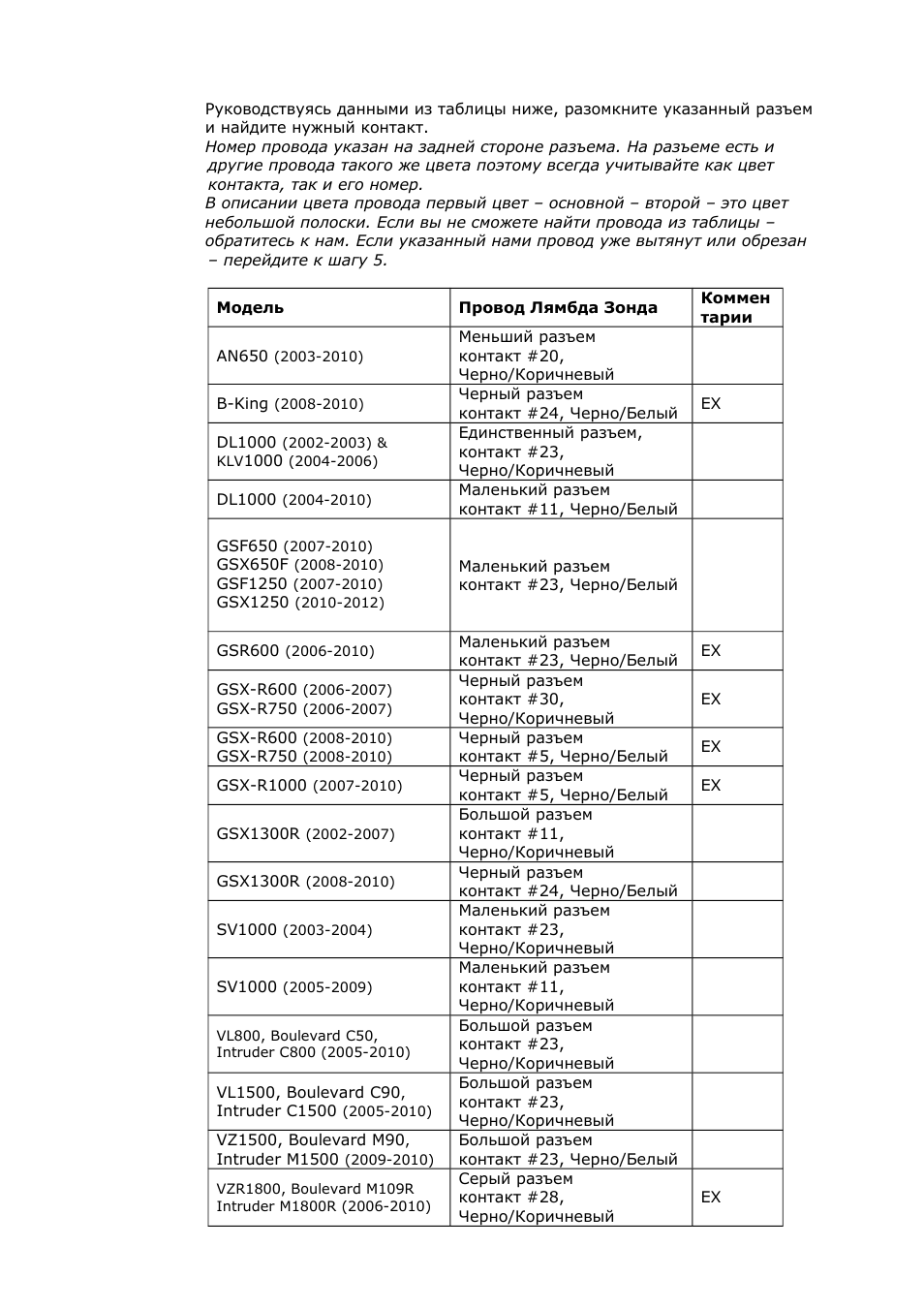

Руководствуясь данными из таблицы ниже, разомкните указанны...

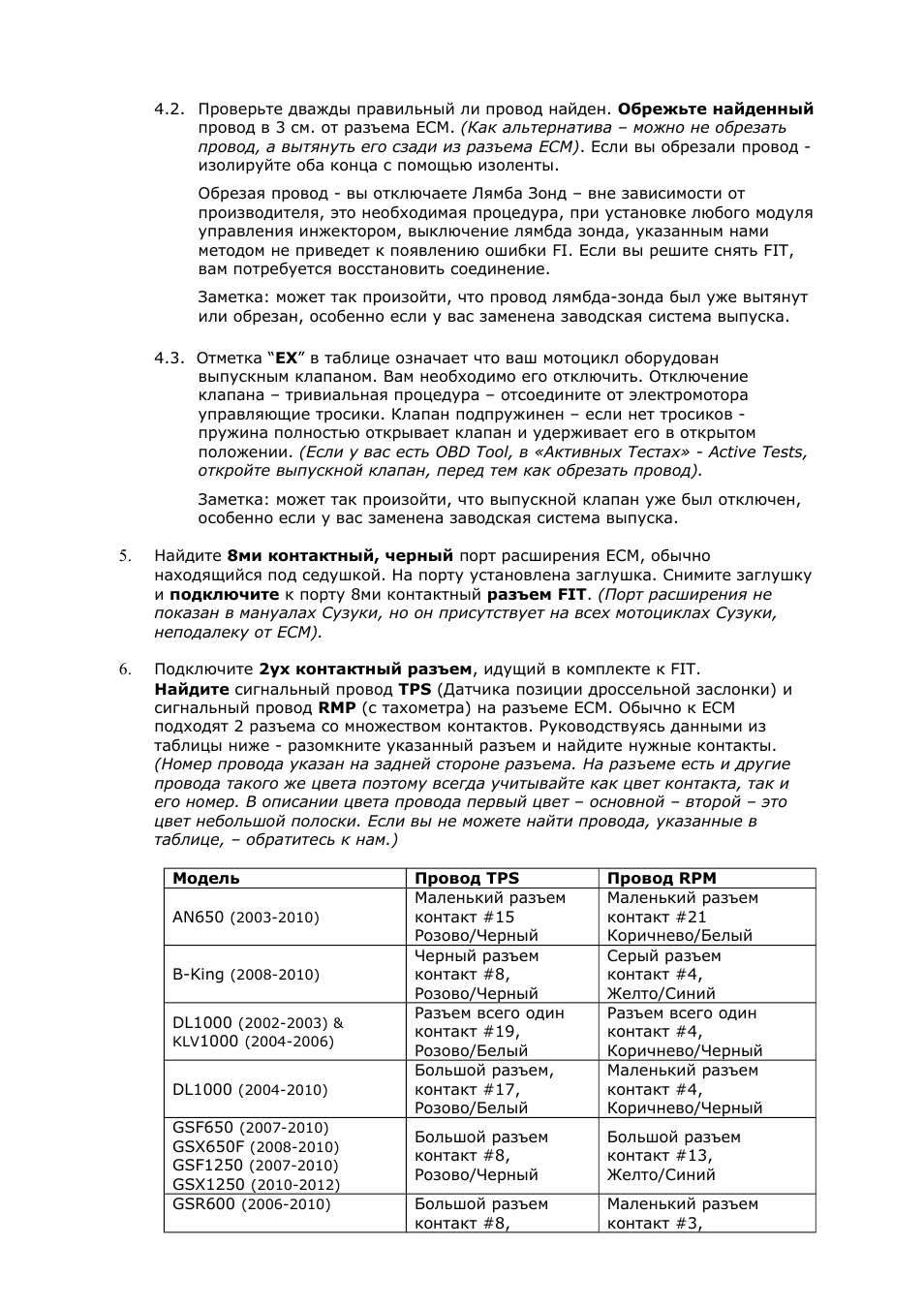

4.2. Проверьте дважды правильный ли провод найден. Обрежьте найденный
провод в 3 см. от разъема ECM. (Как альтернатива – можно не обрезать провод, а вытянуть его сзади из разъема ECM). Если вы обрезали провод -
изолируйте оба конца с помощью изоленты.
Обрезая провод - вы отключаете Лямба Зонд – вне зависимости от
производителя, это необходимая процедура, при установке любого модуля управления инжектором, выключение лямбда зонда, указанным нами
методом не приведет к появлению ошибки FI. Если вы решите снять FIT, вам потребуется восстановить соединение. Заметка: может так произойти, что провод лямбда-зонда был уже вытянут или обрезан, особенно если у вас заменена заводская система выпуска.
4.3. Отметка “EX” в таблице означает что ваш мотоцикл оборудован
выпускным клапаном. Вам необходимо его отключить. Отключение
клапана – тривиальная процедура – отсоедините от электромотора управляющие тросики. Клапан подпружинен – если нет тросиков -
пружина полностью открывает клапан и удерживает его в открытом положении. (Если у вас есть OBD Tool, в «Активных Тестах» - Active Tests,
откройте выпускной клапан, перед тем как обрезать провод). Заметка: может так произойти, что выпускной клапан уже был отключен,
особенно если у вас заменена заводская система выпуска.
5.
Найдите 8ми контактный, черный порт расширения ECM, обычно находящийся под седушкой. На порту установлена заглушка. Снимите заглушку и подключите к порту 8ми контактный разъем FIT. (Порт расширения не
показан в мануалах Сузуки, но он присутствует на всех мотоциклах Сузуки, неподалеку от ECM).
6.

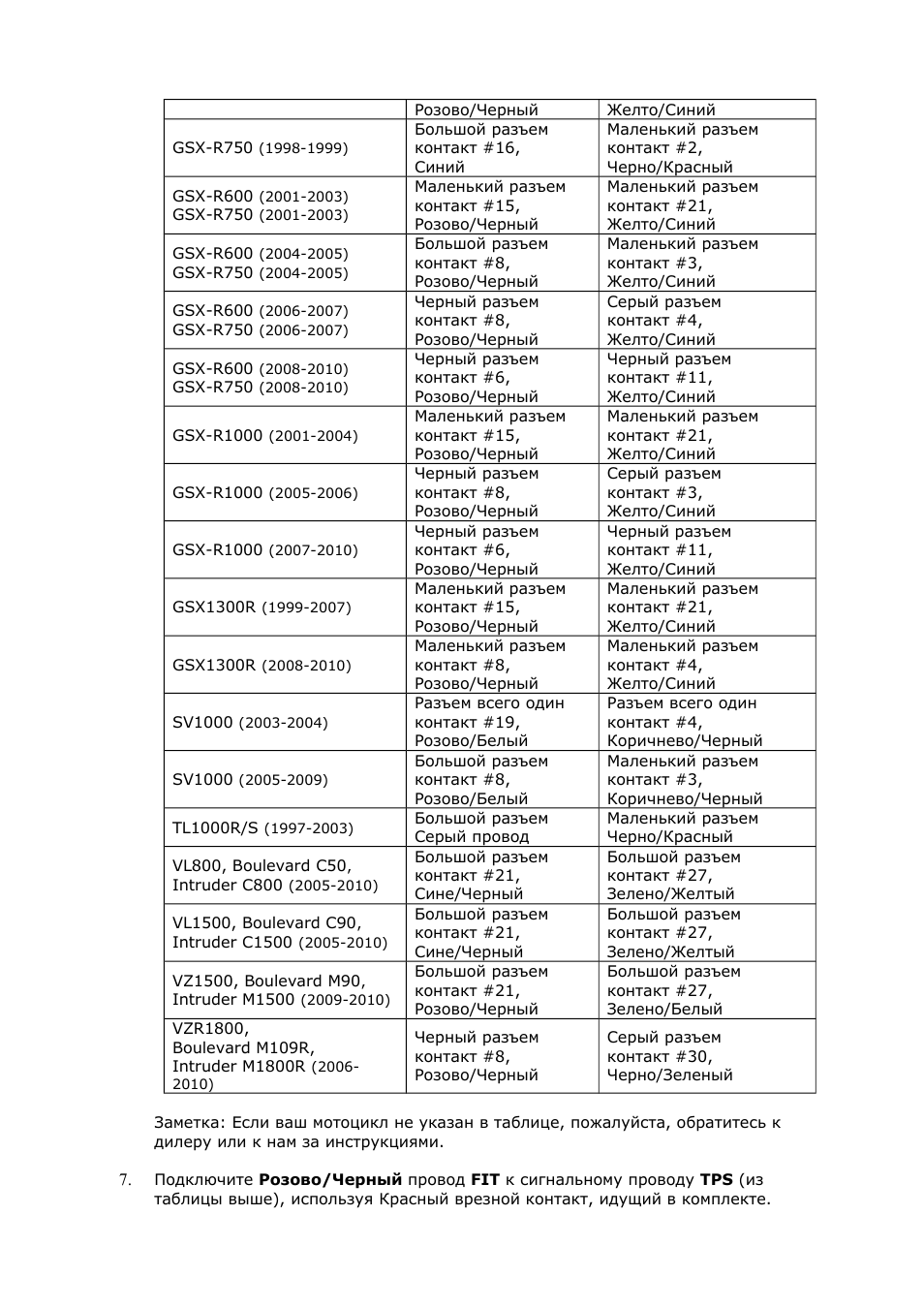

Подключите 2ух контактный разъем, идущий в комплекте к FIT. Найдите сигнальный провод TPS (Датчика позиции дроссельной заслонки) и
сигнальный провод RMP (с тахометра) на разъеме ECM. Обычно к ECM подходят 2 разъема со множеством контактов. Руководствуясь данными из
таблицы ниже - разомкните указанный разъем и найдите нужные контакты. (Номер провода указан на задней стороне разъема. На разъеме есть и другие
провода такого же цвета поэтому всегда учитывайте как цвет контакта, так и его номер. В описании цвета провода первый цвет – основной – второй – это
цвет небольшой полоски. Если вы не можете найти провода, указанные в таблице, – обратитесь к нам.)

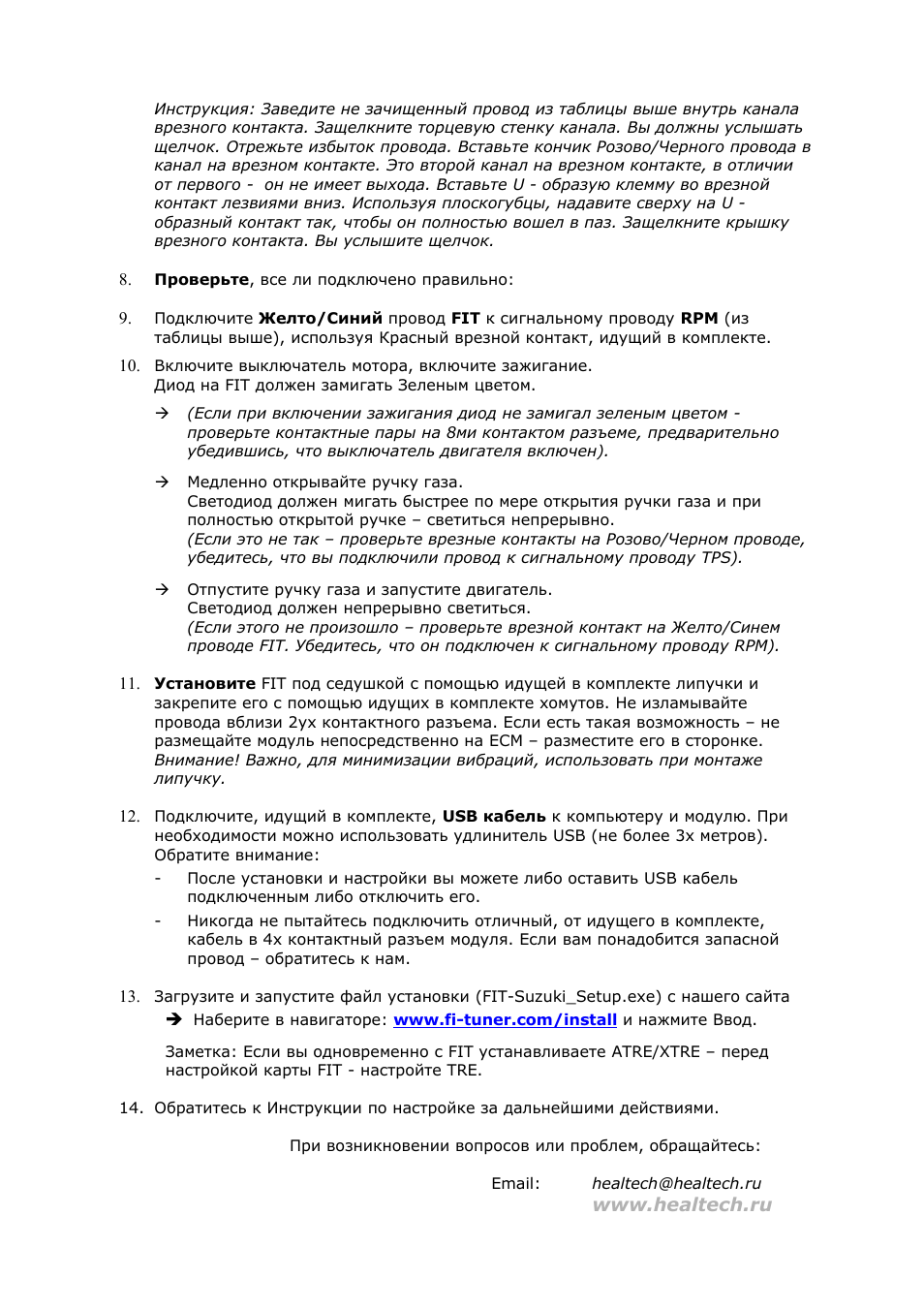

Инструкция: Заведите не зачищенный провод из таблицы выше внутрь канала
врезного контакта. Защелкните торцевую стенку канала. Вы должны услышать щелчок. Отрежьте избыток провода. Вставьте кончик Розово/Черного провода в
канал на врезном контакте. Это второй канал на врезном контакте, в отличии от первого - он не имеет выхода. Вставьте U - образую клемму во врезной
контакт лезвиями вниз. Используя плоскогубцы, надавите сверху на U - образный контакт так, чтобы он полностью вошел в паз. Защелкните крышку
врезного контакта. Вы услышите щелчок.
8.
Проверьте, все ли подключено правильно:
9.
Подключите Желто/Синий провод FIT к сигнальному проводу RPM (из таблицы выше), используя Красный врезной контакт, идущий в комплекте.
10.
Включите выключатель мотора, включите зажигание. Диод на FIT должен замигать Зеленым цветом.
à
(Если при включении зажигания диод не замигал зеленым цветом -
проверьте контактные пары на 8ми контактом разъеме, предварительно убедившись, что выключатель двигателя включен).
à
Медленно открывайте ручку газа. Светодиод должен мигать быстрее по мере открытия ручки газа и при
полностью открытой ручке – светиться непрерывно. (Если это не так – проверьте врезные контакты на Розово/Черном проводе,
убедитесь, что вы подключили провод к сигнальному проводу TPS).
à
Отпустите ручку газа и запустите двигатель.
Светодиод должен непрерывно светиться. (Если этого не произошло – проверьте врезной контакт на Желто/Синем
проводе FIT. Убедитесь, что он подключен к сигнальному проводу RPM).
11.
Установите FIT под седушкой с помощью идущей в комплекте липучки и закрепите его с помощью идущих в комплекте хомутов. Не изламывайте провода вблизи 2ух контактного разъема. Если есть такая возможность – не
размещайте модуль непосредственно на ECM – разместите его в сторонке. Внимание! Важно, для минимизации вибраций, использовать при монтаже
липучку.
12.
Подключите, идущий в комплекте, USB кабель к компьютеру и модулю. При необходимости можно использовать удлинитель USB (не более 3х метров). Обратите внимание: -
После установки и настройки вы можете либо оставить USB кабель подключенным либо отключить его.
-
Никогда не пытайтесь подключить отличный, от идущего в комплекте, кабель в 4х контактный разъем модуля. Если вам понадобится запасной
провод – обратитесь к нам.
13.
Загрузите и запустите файл установки (FIT-Suzuki_Setup.exe) с нашего сайта
