Healtech GPX-U02

GPX_U02_InstallGuide_ru.pdf [rev. 003]

- 1 -

http://www.heltech.ru

GI

pro

X-type

Инструкция по установуке

GPX-U02

Совместимые мотоциклы:

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности

за порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в
себе - обратитесь за помощью к дилеру.

1. Выключите зажигание.

2. Снимите пластик, вокруг приборной панели, затем снимите приборную панель,

для этого вам потребуется разъединить два разъема (12 контактный и 16
контактный) с задней стороны панели.

3. Пропустите кабель GiPro в пыльник, в котором находятся два разъема.

4. Подключите провода GiPro к проводам двух разъемов (номера контактов, можно

найти сбоку разъемов):

Провод GIpro Подключить к

Красный

маленькому разъему, 12-ому контакту: Зеленый

провод (сплошной Зеленый провод)

Черный

большому разъему, 1-ому контакту: Синий провод

(сплошной синий провод)

Белый

большому разъему, 16-ому контакту: Белый,
Серо/Белый или Бело/Коричневый провод

Зеленый

маленькому разъему, 10-ому контакту: Розовый
провод с тонкой Коричневой полоской.

Для соединения используйте Красный Врезной Контакт, идущий в

комплекте.

Инструкция: Заведите не зачищенный провод ECU внутрь канала

врезного контакта. Защелкните торцевую стенку канала. Вы должны
услышать щелчок. Отрежьте избыток Черно/Зеленого провода.

Вставьте кончик Черно/Зеленого провода в канал на врезном контакте.

ETV1000 Caponord

(2001-2007),

RST1000 Futura

(2001-2005)

h.rev. 30-3-14

- 2 –

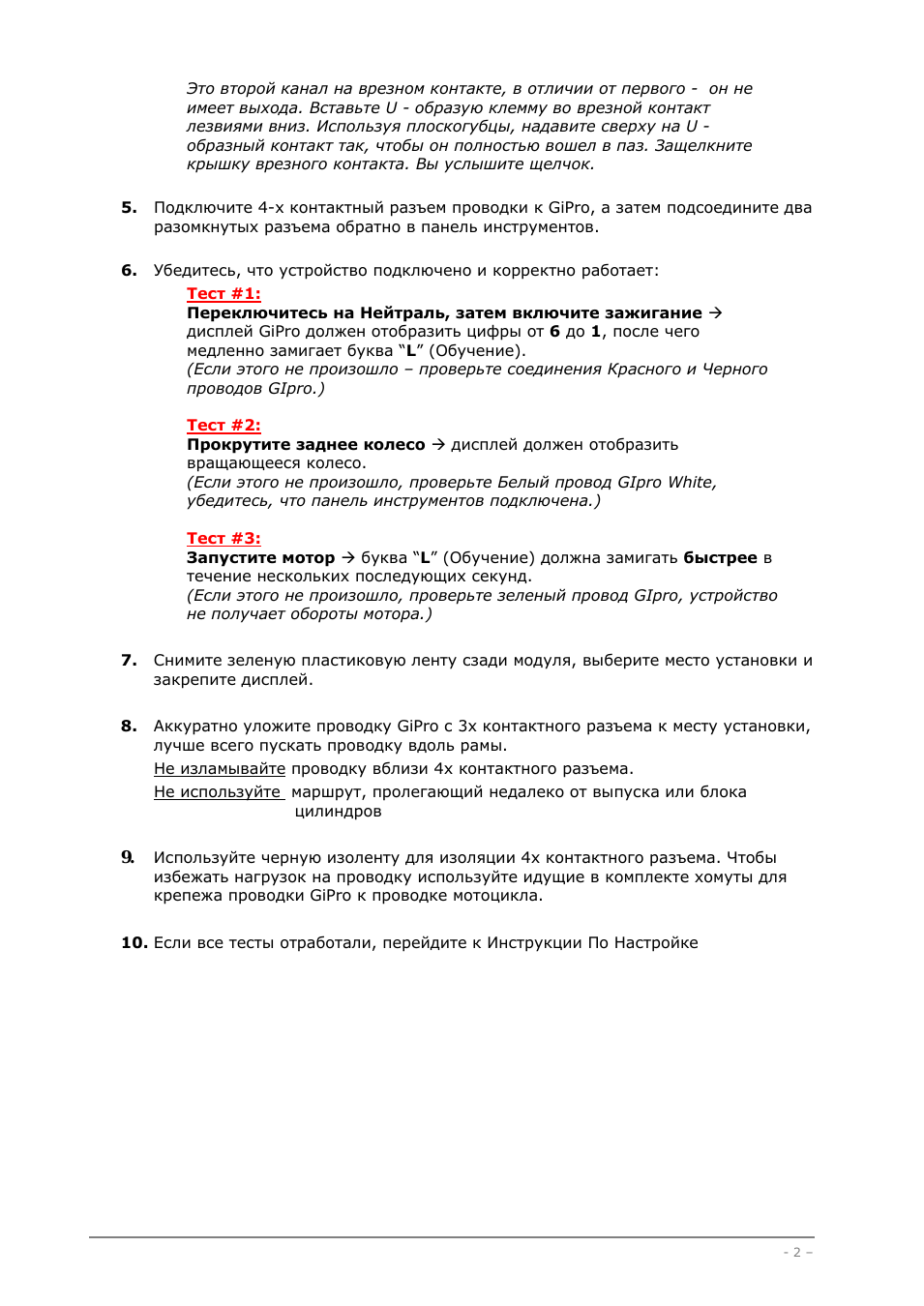

Это второй канал на врезном контакте, в отличии от первого - он не

имеет выхода. Вставьте U - образую клемму во врезной контакт
лезвиями вниз. Используя плоскогубцы, надавите сверху на U -
образный контакт так, чтобы он полностью вошел в паз. Защелкните

крышку врезного контакта. Вы услышите щелчок.

5. Подключите 4-х контактный разъем проводки к GiPro, а затем подсоедините два

разомкнутых разъема обратно в панель инструментов.

6. Убедитесь, что устройство подключено и корректно работает:

Тест #1:

Переключитесь на Нейтраль, затем включите зажигание Æ
дисплей GiPro должен отобразить цифры от 6 до 1, после чего

медленно замигает буква “L” (Обучение).
(Если этого не произошло – проверьте соединения Красного и Черного
проводов GIpro.)

Тест #2:

Прокрутите заднее колесо Æ дисплей должен отобразить

вращающееся колесо.
(Если этого не произошло, проверьте Белый провод GIpro White,
убедитесь, что панель инструментов подключена.)

Тест #3:

Запустите мотор Æ буква “L” (Обучение) должна замигать быстрее в

течение нескольких последующих секунд.
(Если этого не произошло, проверьте зеленый провод GIpro, устройство

не получает обороты мотора.)

7. Снимите зеленую пластиковую ленту сзади модуля, выберите место установки и

закрепите дисплей.

8. Аккуратно уложите проводку GiPro с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте проводку вблизи 4х контактного разъема.
Не используйте маршрут, пролегающий недалеко от выпуска или блока

цилиндров

9.

Используйте черную изоленту для изоляции 4х контактного разъема. Чтобы

избежать нагрузок на проводку используйте идущие в комплекте хомуты для
крепежа проводки GiPro к проводке мотоцикла.

10. Если все тесты отработали, перейдите к Инструкции По Настройке
