GI

pro

X-type

Инструкция по установке

GPX-T01

Совместимые мотоциклы:

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими

навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе -

обратитесь за помощью к дилеру.

1. Найдите разъем Датчика Скорости.

Датчик скорости расположен сверху КПП или возле переднего колеса.
До черного 3х контактного разъема датчика скорости проще всего добраться,
подняв топливный бак.

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера

расположение разъема Датчика Скорости.

Проверка:

Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.

Спидометр должен показывать 0 скорость. Если это так – выключите
зажигание и перейдите к следующему шагу. В противоположном случае - если
скорость на спидометре не 0 – вы разъединили другой разъем.

2. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки. Убедитесь, что разъемы защелкнуты.

Если у вас установлен SpeedoHealer, вам следует соблюдать следующий
порядок подключения:

Мама Датчика СкоростиÆ GIPro Æ SH Æ Папа мотоциклетного разъема

3. Найдите ECM (Модуль Управления Мотором). Это плоская коробка, к которой

подходит одни или несколько разъемов с множеством проводов.

Daytona 600

(2003-2004),

Daytona 955i

(2002-2006),

Speed Four

(2002-2006),

Speed Triple

[без АБС] (2002-2004),

Sprint RS

(1999-2004),

Sprint ST

(1998-2004),

Thruxton

(2011-2013),

Tiger 900

(1999-2000),

Tiger 955i

(2001-2006),

TT 600

(2000-2003)

h.rev. 30-3-14

- 2 –

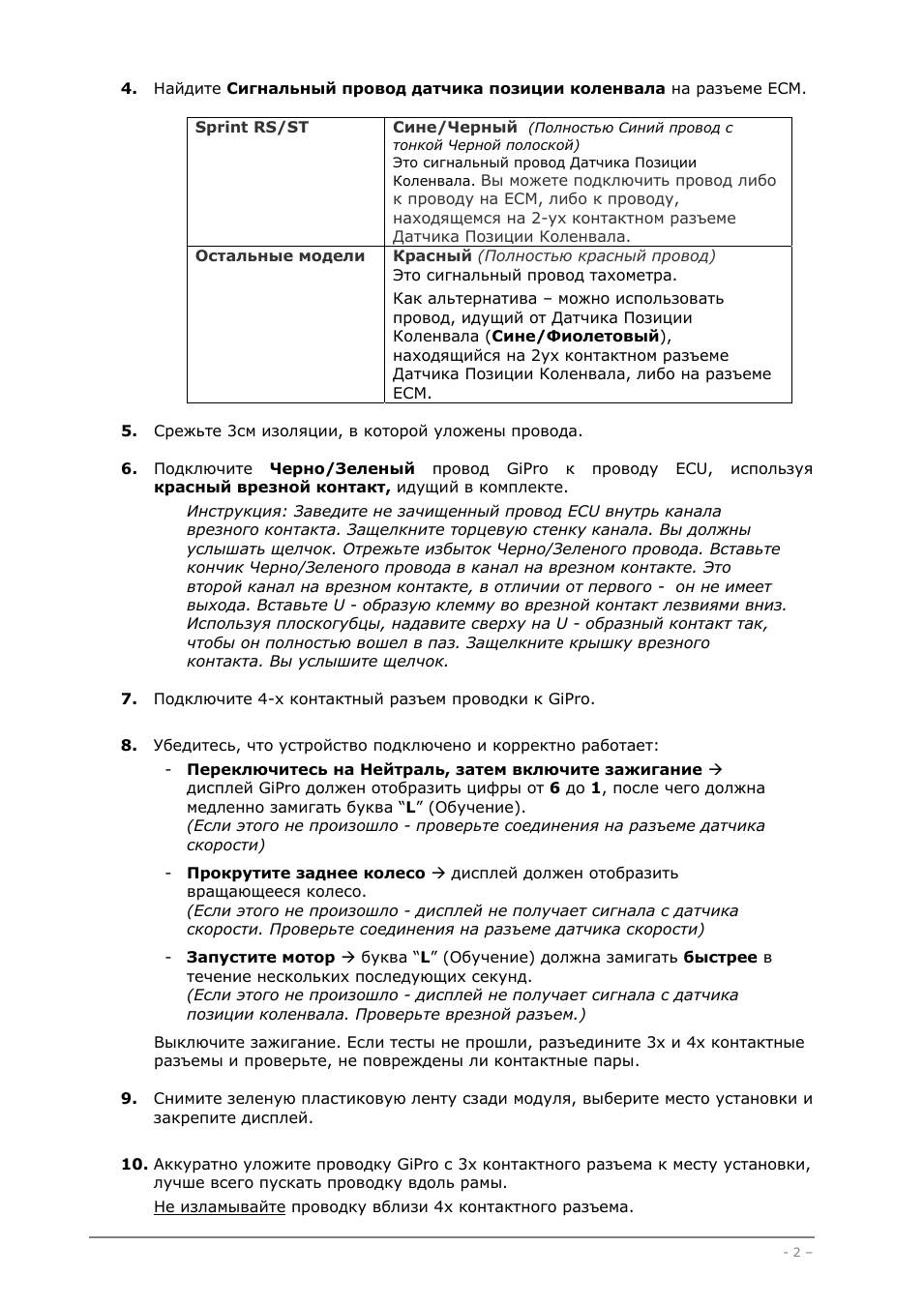

4. Найдите Сигнальный провод датчика позиции коленвала на разъеме ECM.

Sprint RS/ST

Сине/Черный

(Полностью Синий провод с

тонкой Черной полоской)
Это сигнальный провод Датчика Позиции
Коленвала.

Вы можете подключить провод либо

к проводу на ECM, либо к проводу,

находящемся на 2-ух контактном разъеме
Датчика Позиции Коленвала.

Остальные модели

Красный (Полностью красный провод)

Это сигнальный провод тахометра.
Как альтернатива – можно использовать

провод, идущий от Датчика Позиции
Коленвала (Сине/Фиолетовый),

находящийся на 2ух контактном разъеме
Датчика Позиции Коленвала, либо на разъеме
ECM.

5. Срежьте 3см изоляции, в которой уложены провода.

6. Подключите Черно/Зеленый провод GiPro к проводу ECU, используя

красный врезной контакт, идущий в комплекте.

Инструкция: Заведите не зачищенный провод ECU внутрь канала
врезного контакта. Защелкните торцевую стенку канала. Вы должны
услышать щелчок. Отрежьте избыток Черно/Зеленого провода. Вставьте

кончик Черно/Зеленого провода в канал на врезном контакте. Это
второй канал на врезном контакте, в отличии от первого - он не имеет

выхода. Вставьте U - образую клемму во врезной контакт лезвиями вниз.
Используя плоскогубцы, надавите сверху на U - образный контакт так,

чтобы он полностью вошел в паз. Защелкните крышку врезного
контакта. Вы услышите щелчок.

7. Подключите 4-х контактный разъем проводки к GiPro.

8. Убедитесь, что устройство подключено и корректно работает:

- Переключитесь на Нейтраль, затем включите зажигание Æ

дисплей GiPro должен отобразить цифры от 6 до 1, после чего должна
медленно замигать буква “L” (Обучение).

(Если этого не произошло - проверьте соединения на разъеме датчика
скорости)

- Прокрутите заднее колесо Æ дисплей должен отобразить

вращающееся колесо.
(Если этого не произошло - дисплей не получает сигнала с датчика

скорости. Проверьте соединения на разъеме датчика скорости)

- Запустите мотор Æ буква “L” (Обучение) должна замигать быстрее в

течение нескольких последующих секунд.

(Если этого не произошло - дисплей не получает сигнала с датчика
позиции коленвала. Проверьте врезной разъем.)

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х контактные
разъемы и проверьте, не повреждены ли контактные пары.

9. Снимите зеленую пластиковую ленту сзади модуля, выберите место установки и

закрепите дисплей.

10. Аккуратно уложите проводку GiPro с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте проводку вблизи 4х контактного разъема.

GPX_T01_InstallGuide_ru.pdf

- 3 -

http://www.healtech.ru

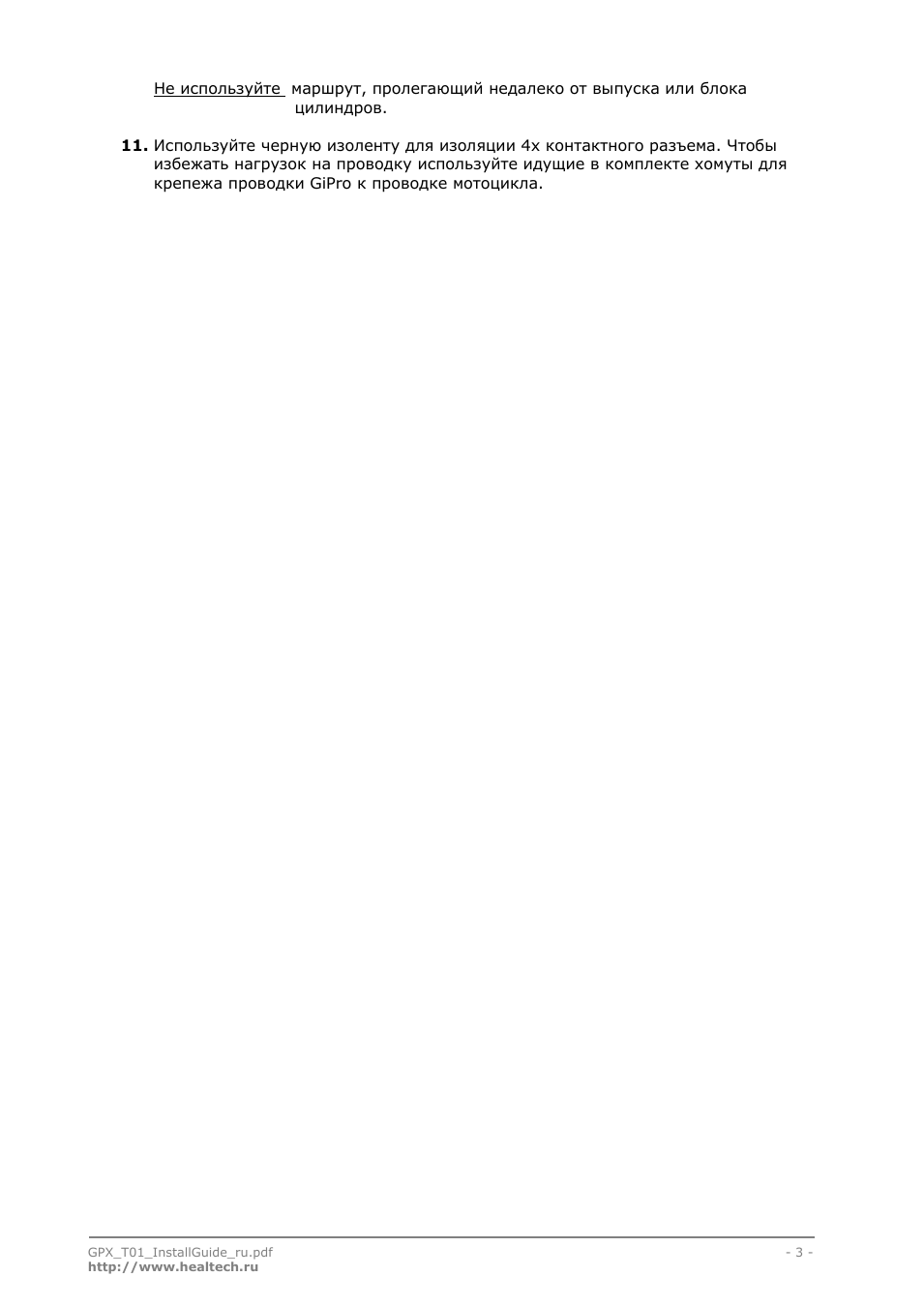

Не используйте маршрут, пролегающий недалеко от выпуска или блока

цилиндров.

11. Используйте черную изоленту для изоляции 4х контактного разъема. Чтобы

избежать нагрузок на проводку используйте идущие в комплекте хомуты для

крепежа проводки GiPro к проводке мотоцикла.
