GI

pro

X-type

Инструкция по установке

GPX-S01

Совместимые мотоциклы:

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими

навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе -

обратитесь за помощью к дилеру.

1. Найдите разъем Датчика Скорости.

Датчик скорости располагается на крышке ведущей звезды.
3х контактный, черный разъем датчика скорости расположен в 20-40 см. от
датчика. Проще всего до разъема можно добраться, подняв бак, сняв боковой

обтекатель, или седушку. Если спидометр работает от переднего колеса
(SV650, VL800) – разъем датчика скорости находится недалеко от приборной

панели, в морде мотоцикла.

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера
расположение разъема Датчика Скорости.

Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая

шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите

зажигание и перейдите к следующему шагу. В противоположном случае - если
скорость на спидометре не 0 – вы разъединили другой разъем.

2. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки. Убедитесь, что разъемы защелкнуты.

Если у вас установлен SpeedoHealer, вам следует соблюдать следующий

порядок подключения:
Папа Датчика СкоростиÆ GIPro Æ SH Æ Мама мотоциклетного разъема

3. Найдите разъем Датчика Позиции Коленвала (датчик Холла) и выделите

Сигнальный провод:

GSF600 Bandit

(2000-2004)

GSF650 Bandit

(2005-2006)

Черно/Синий

Raptor 650

(2001-2002),

GSF600 Bandit

(2000-2004),

GSF650 Bandit

(2005-2006),

GSF1200 Bandit

(2001-2006),

GSX600F Katana

(1998-2006),

GSX750F Katana

(1998-2006),

GSX1300R

Hayabusa

(1999-2007),

GSX-R600

(1997-2000),

GSX-R750

(1996-1997),

SV650

(1999-2002),

VL800 Intruder Volusia

(2001-2004),

XF650 Freewind

(1997-2004)

h.rev. 30-3-14

- 2 –

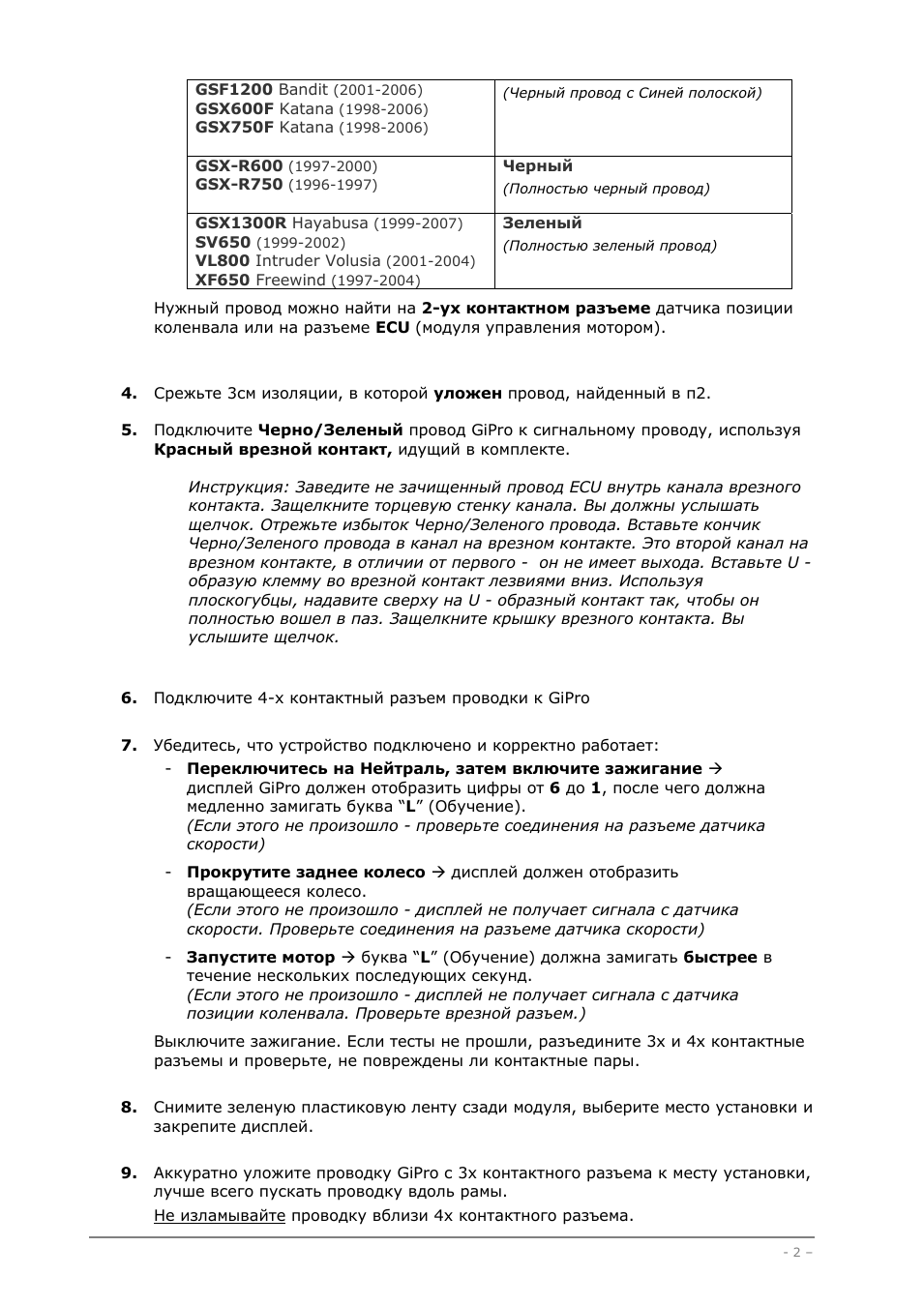

GSF1200 Bandit

(2001-2006)

GSX600F Katana

(1998-2006)

GSX750F Katana

(1998-2006)

(Черный провод с Синей полоской)

GSX-R600

(1997-2000)

GSX-R750

(1996-1997)

Черный

(Полностью черный провод)

GSX1300R Hayabusa

(1999-2007)

SV650

(1999-2002)

VL800 Intruder Volusia

(2001-2004)

XF650 Freewind

(1997-2004)

Зеленый

(Полностью зеленый провод)

Нужный провод можно найти на 2-ух контактном разъеме датчика позиции
коленвала или на разъеме ECU (модуля управления мотором).

4. Срежьте 3см изоляции, в которой уложен провод, найденный в п2.

5. Подключите Черно/Зеленый провод GiPro к сигнальному проводу, используя

Красный врезной контакт, идущий в комплекте.

Инструкция: Заведите не зачищенный провод ECU внутрь канала врезного

контакта. Защелкните торцевую стенку канала. Вы должны услышать
щелчок. Отрежьте избыток Черно/Зеленого провода. Вставьте кончик

Черно/Зеленого провода в канал на врезном контакте. Это второй канал на
врезном контакте, в отличии от первого - он не имеет выхода. Вставьте U -

образую клемму во врезной контакт лезвиями вниз. Используя
плоскогубцы, надавите сверху на U - образный контакт так, чтобы он

полностью вошел в паз. Защелкните крышку врезного контакта. Вы
услышите щелчок.

6. Подключите 4-х контактный разъем проводки к GiPro

7. Убедитесь, что устройство подключено и корректно работает:

- Переключитесь на Нейтраль, затем включите зажигание Æ

дисплей GiPro должен отобразить цифры от 6 до 1, после чего должна
медленно замигать буква “L” (Обучение).

(Если этого не произошло - проверьте соединения на разъеме датчика
скорости)

- Прокрутите заднее колесо Æ дисплей должен отобразить

вращающееся колесо.
(Если этого не произошло - дисплей не получает сигнала с датчика

скорости. Проверьте соединения на разъеме датчика скорости)

- Запустите мотор Æ буква “L” (Обучение) должна замигать быстрее в

течение нескольких последующих секунд.
(Если этого не произошло - дисплей не получает сигнала с датчика

позиции коленвала. Проверьте врезной разъем.)

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х контактные
разъемы и проверьте, не повреждены ли контактные пары.

8. Снимите зеленую пластиковую ленту сзади модуля, выберите место установки и

закрепите дисплей.

9. Аккуратно уложите проводку GiPro с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте проводку вблизи 4х контактного разъема.

GPX_S01_InstallGuide_ru.pdf [rev. 002]

- 3 -

http://www.healtech.ru

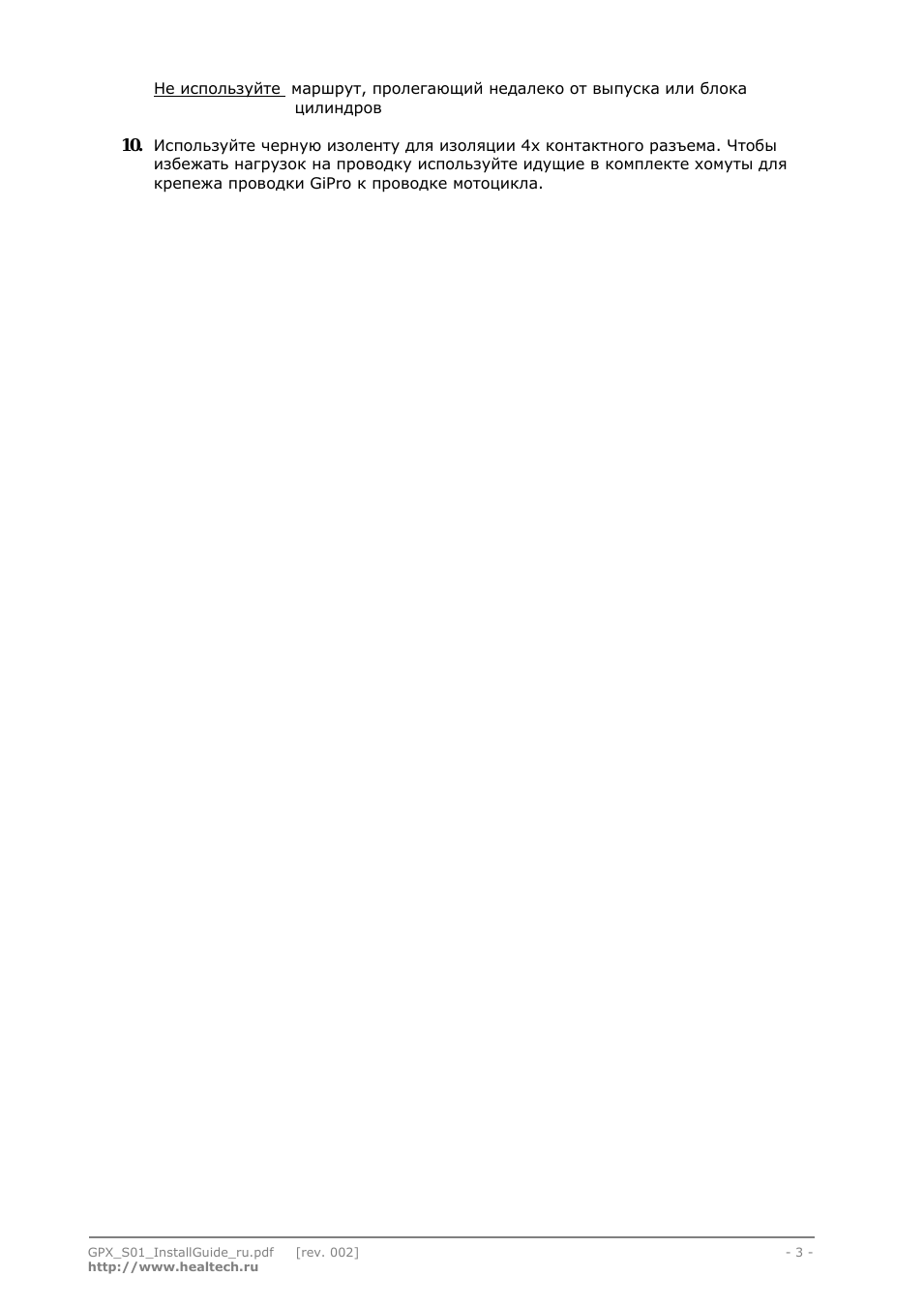

Не используйте маршрут, пролегающий недалеко от выпуска или блока

цилиндров

10.

Используйте черную изоленту для изоляции 4х контактного разъема. Чтобы

избежать нагрузок на проводку используйте идущие в комплекте хомуты для
крепежа проводки GiPro к проводке мотоцикла.
