GPX_K02_InstallGuide_ru.pdf [rev. 002]

- 1 -

http://www.healtech.ru

pro

X-type

Инструкция по установке

GPX-K02

Совместимые мотоциклы:

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими

навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе -

обратитесь за помощью к дилеру.

1. Найдите разъем Датчика Скорости

Датчик скорости располагается на крышке ведущей звезды.
3х контактный разъем датчика скорости расположен в 20-40 см. от датчика.

Проще всего до разъема можно добраться, сняв левый боковой обтекатель, или
левую крышку картера. Если спидометр работает от переднего колеса – разъем

датчика скорости находится недалеко от приборной панели, в морде
мотоцикла.

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера

расположение разъема Датчика Скорости.

Проверка:

Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.

Спидометр должен показывать 0 скорость. Если это так – выключите
зажигание и перейдите к следующему шагу. В противоположном случае - если

скорость на спидометре не 0 – вы разъединили другой разъем.

2. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки. Убедитесь, что разъемы защелкнуты.

Если у вас установлен SpeedoHealer, вам следует соблюдать следующий

порядок подключения:
Мама Датчика СкоростиÆ GIPro Æ SH Æ Папа мотоциклетного разъема

3. Найдите разъем Датчика Позиции Коленвала (датчик Холла) и выделите

Сигнальный провод:

D-Tracker 125 / 250

(2010-2013),

KLX125

(2010-2013),

KLX250

(1999-2013),

KLX450R

(2008-2013),

VN1500

(2001-2008),

VN1600

(2003-2009),

Vulcan 1500

(2001-2008),

Vulcan 1600

(2003-2009),

ZX-12R Ninja

(2000-2003),

Boulevard M95

(2005-2007),

VZ1600 Marauder

(2004-2007)

h.rev. 30-3-14

ух контактный, Черный разъем с права картера Желто...

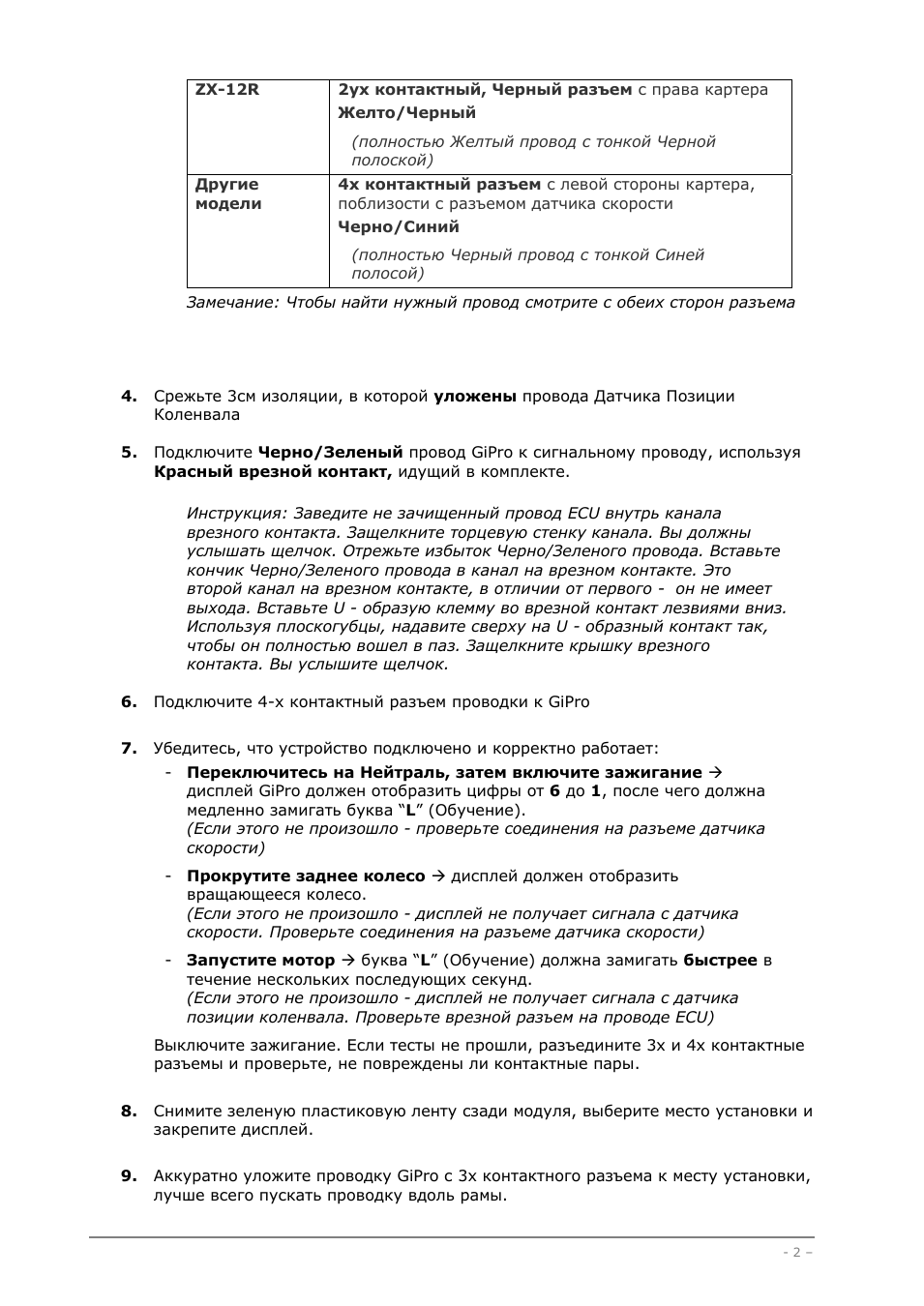

Page 2 Support chat

- 2 –

ZX-12R

2ух контактный, Черный разъем с права картера
Желто/Черный

(полностью Желтый провод с тонкой Черной

полоской)

Другие
модели

4х контактный разъем с левой стороны картера,
поблизости с разъемом датчика скорости
Черно/Синий

(полностью Черный провод с тонкой Синей
полосой)

Замечание: Чтобы найти нужный провод смотрите с обеих сторон разъема

4. Срежьте 3см изоляции, в которой уложены провода Датчика Позиции

Коленвала

5. Подключите Черно/Зеленый провод GiPro к сигнальному проводу, используя

Красный врезной контакт, идущий в комплекте.

Инструкция: Заведите не зачищенный провод ECU внутрь канала

врезного контакта. Защелкните торцевую стенку канала. Вы должны
услышать щелчок. Отрежьте избыток Черно/Зеленого провода. Вставьте

кончик Черно/Зеленого провода в канал на врезном контакте. Это
второй канал на врезном контакте, в отличии от первого - он не имеет

выхода. Вставьте U - образую клемму во врезной контакт лезвиями вниз.
Используя плоскогубцы, надавите сверху на U - образный контакт так,
чтобы он полностью вошел в паз. Защелкните крышку врезного

контакта. Вы услышите щелчок.

6. Подключите 4-х контактный разъем проводки к GiPro

7. Убедитесь, что устройство подключено и корректно работает:

- Переключитесь на Нейтраль, затем включите зажигание Æ

дисплей GiPro должен отобразить цифры от 6 до 1, после чего должна

медленно замигать буква “L” (Обучение).
(Если этого не произошло - проверьте соединения на разъеме датчика

скорости)

- Прокрутите заднее колесо Æ дисплей должен отобразить

вращающееся колесо.

(Если этого не произошло - дисплей не получает сигнала с датчика
скорости. Проверьте соединения на разъеме датчика скорости)

- Запустите мотор Æ буква “L” (Обучение) должна замигать быстрее в

течение нескольких последующих секунд.
