Вступление

Поздравляем с покупкой блока управления стоп сигналом bLp. На
сегодняшний день, bLp является самым совершенным и компактным боком
управления стоп сигналом в мире. bLp совместим со всеми типами ламп –
накаливания, светодиодными, галогенными с максимальной мощностью до
120W.

bLp это современный блок управления стоп сигналами, обладающий
возможностями, не встречающимися в других модулях:

• программирование с помощью тач сенсора

• встроенный мощный полевой транзистор

• защита от короткого замыкания

• компактность (30x30x13мм)

Аварии, в которых автомобиль въезжает сзади - являются самыми

распространенными, поэтому Ассоциация Безопасности Мотоциклетного
движения рекомендует мигать стоп сигналом перед началом торможения.
Использование нашего устройства снизит вероятность ДТП, особенно в
применении к мотоциклам.

Характеристики

Габариты:
30x20x13мм

Рабочее напряжение:

от 6 до 20 В

Максимальная нагрузка:
120W

Рабочие температуры:
-40С до +80С

Количество режимов:
11

программ + прозрачный режим + демо режим

h.rev. 30-3-14

- 2 -

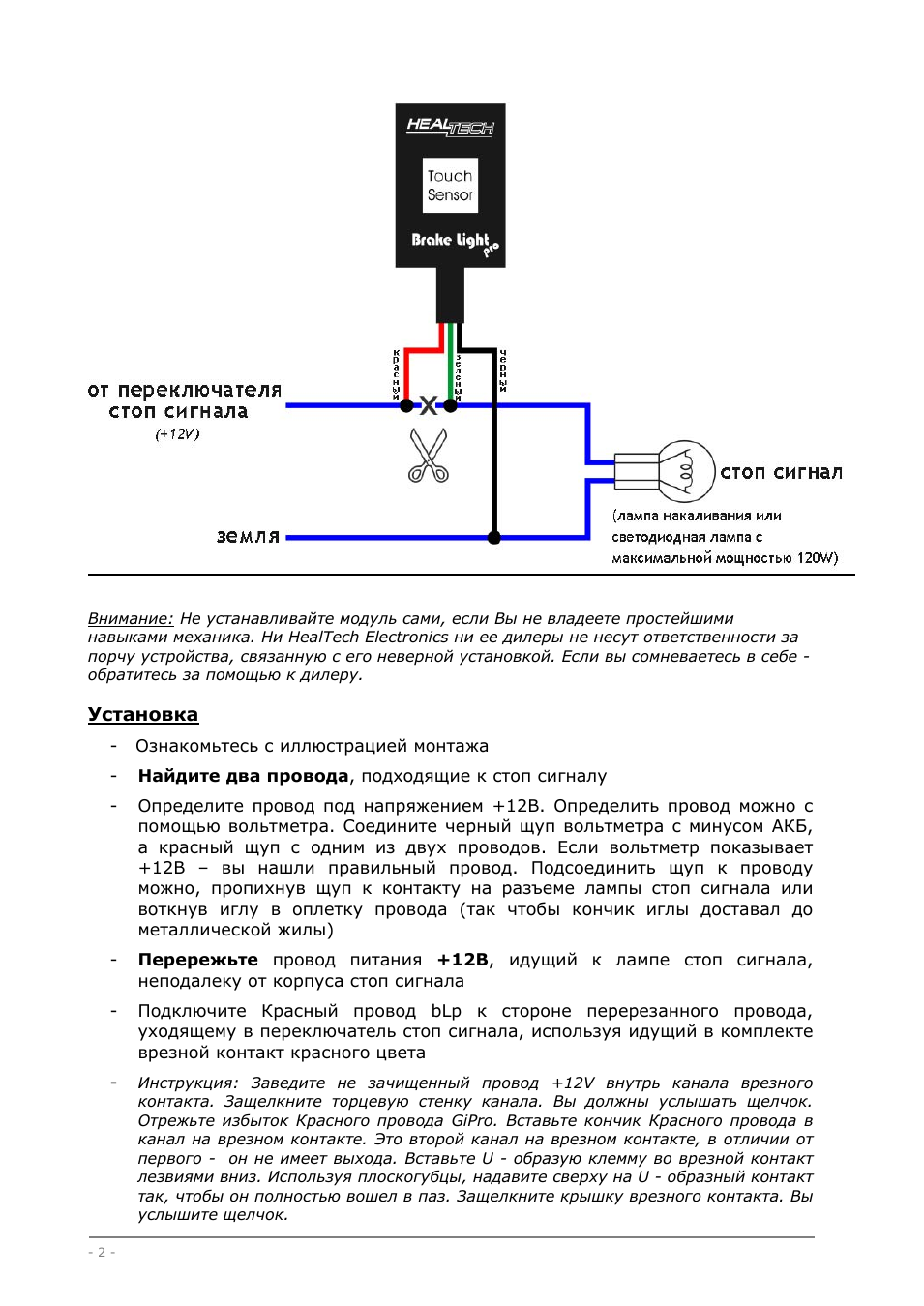

Внимание: Не устанавливайте модуль сами, если Вы не владеете простейшими

навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе -

обратитесь за помощью к дилеру.

Установка

- Ознакомьтесь с иллюстрацией монтажа
- Найдите два провода, подходящие к стоп сигналу
- Определите провод под напряжением +12В. Определить провод можно с

помощью вольтметра. Соедините черный щуп вольтметра с минусом АКБ,
а красный щуп с одним из двух проводов. Если вольтметр показывает
+12В – вы нашли правильный провод. Подсоединить щуп к проводу

можно, пропихнув щуп к контакту на разъеме лампы стоп сигнала или
воткнув иглу в оплетку провода (так чтобы кончик иглы доставал до
металлической жилы)

- Перережьте провод питания +12В, идущий к лампе стоп сигнала,

неподалеку от корпуса стоп сигнала

- Подключите Красный провод bLp к стороне перерезанного провода,

уходящему в переключатель стоп сигнала, используя идущий в комплекте
врезной контакт красного цвета

-

Инструкция: Заведите не зачищенный провод +12V внутрь канала врезного

контакта. Защелкните торцевую стенку канала. Вы должны услышать щелчок.
Отрежьте избыток Красного провода GiPro. Вставьте кончик Красного провода в

канал на врезном контакте. Это второй канал на врезном контакте, в отличии от
первого - он не имеет выхода. Вставьте U - образую клемму во врезной контакт

лезвиями вниз. Используя плоскогубцы, надавите сверху на U - образный контакт
так, чтобы он полностью вошел в паз. Защелкните крышку врезного контакта. Вы
услышите щелчок.

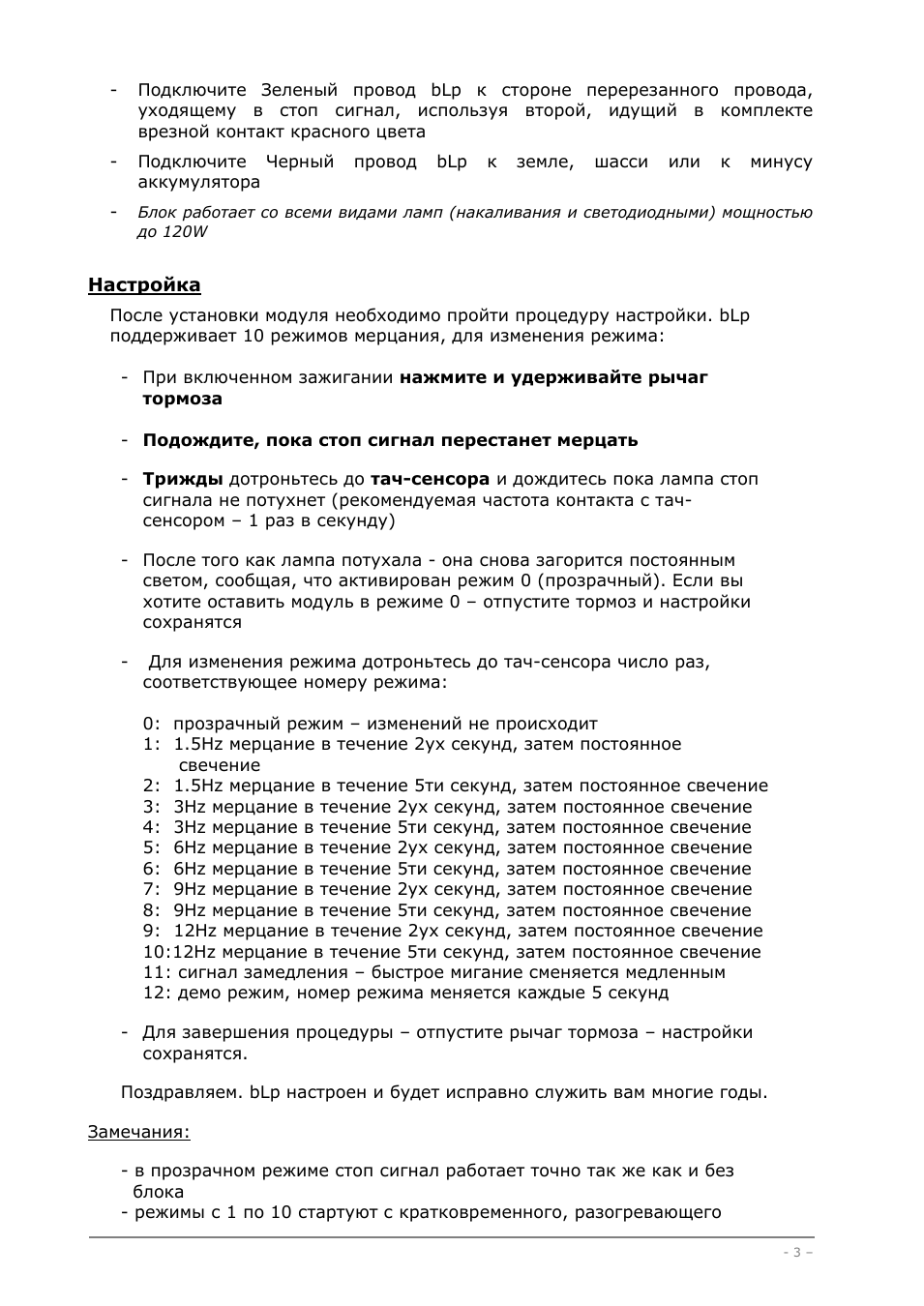

- 3 –

- Подключите Зеленый провод bLp к стороне перерезанного провода,

уходящему в стоп сигнал, используя второй, идущий в комплекте

врезной контакт красного цвета

- Подключите Черный провод bLp к земле, шасси или к минусу

аккумулятора

-

Блок работает со всеми видами ламп (накаливания и светодиодными) мощностью

до 120W

Настройка

После установки модуля необходимо пройти процедуру настройки. bLp
поддерживает 10 режимов мерцания, для изменения режима:

- При включенном зажигании нажмите и удерживайте рычаг

тормоза

- Подождите, пока стоп сигнал перестанет мерцать

- Трижды дотроньтесь до тач-сенсора и дождитесь пока лампа стоп

сигнала не потухнет (рекомендуемая частота контакта с тач-
сенсором – 1 раз в секунду)

- После того как лампа потухала - она снова загорится постоянным

светом, сообщая, что активирован режим 0 (прозрачный). Если вы
хотите оставить модуль в режиме 0 – отпустите тормоз и настройки

сохранятся

- Для изменения режима дотроньтесь до тач-сенсора число раз,

соответствующее номеру режима:

0: прозрачный режим – изменений не происходит

1: 1.5Hz мерцание в течение 2ух секунд, затем постоянное
свечение
2: 1.5Hz мерцание в течение 5ти секунд, затем постоянное свечение
3: 3Hz мерцание в течение 2ух секунд, затем постоянное свечение
4: 3Hz мерцание в течение 5ти секунд, затем постоянное свечение
5: 6Hz мерцание в течение 2ух секунд, затем постоянное свечение

6: 6Hz мерцание в течение 5ти секунд, затем постоянное свечение
7: 9Hz мерцание в течение 2ух секунд, затем постоянное свечение
8: 9Hz мерцание в течение 5ти секунд, затем постоянное свечение
9: 12Hz мерцание в течение 2ух секунд, затем постоянное свечение
10:12Hz мерцание в течение 5ти секунд, затем постоянное свечение

11: сигнал замедления – быстрое мигание сменяется медленным
12: демо режим, номер режима меняется каждые 5 секунд

- Для завершения процедуры – отпустите рычаг тормоза – настройки

сохранятся.

Поздравляем. bLp настроен и будет исправно служить вам многие годы.

Замечания:

- в прозрачном режиме стоп сигнал работает точно так же как и без
блока
- режимы с 1 по 10 стартуют с кратковременного, разогревающего

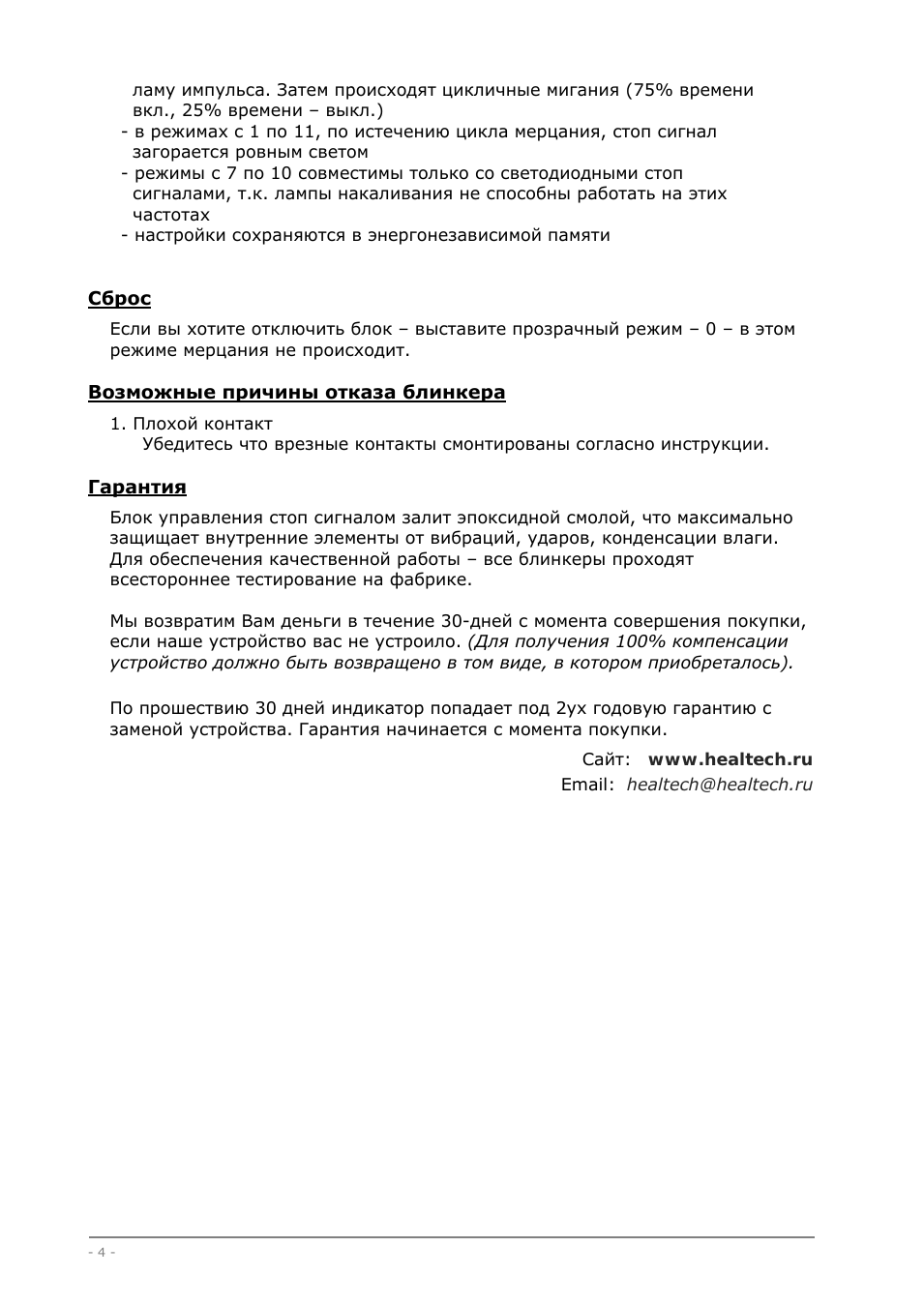

- 4 -

ламу импульса. Затем происходят цикличные мигания (75% времени
вкл., 25% времени – выкл.)

- в режимах с 1 по 11, по истечению цикла мерцания, стоп сигнал
загорается ровным светом
- режимы с 7 по 10 совместимы только со светодиодными стоп
сигналами, т.к. лампы накаливания не способны работать на этих
частотах
- настройки сохраняются в энергонезависимой памяти

Сброс

Если вы хотите отключить блок – выставите прозрачный режим – 0 – в этом
режиме мерцания не происходит.

Возможные причины отказа блинкера

1. Плохой контакт

Убедитесь что врезные контакты смонтированы согласно инструкции.
