Установка дополнительного кассетного лотка

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 131

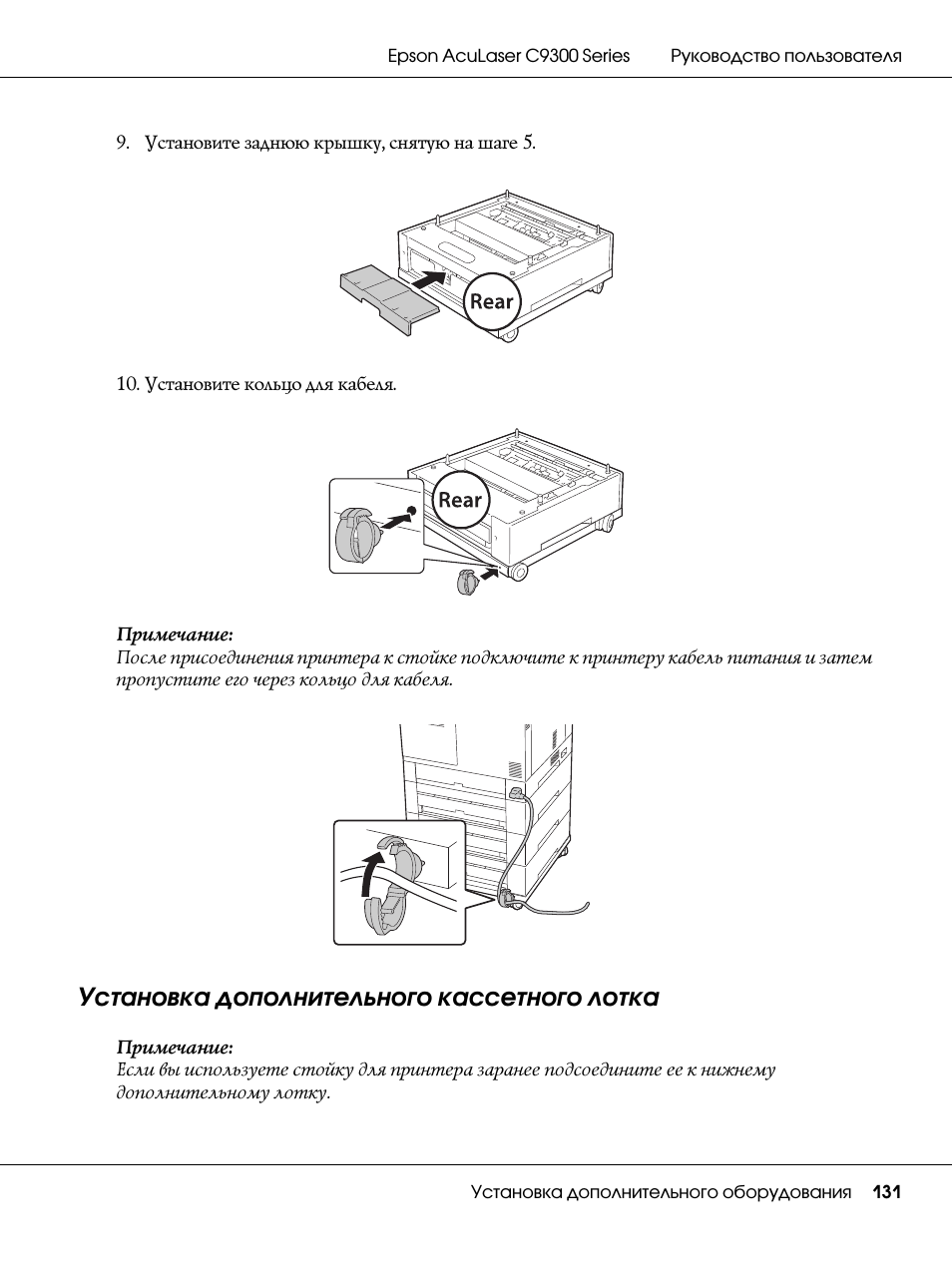

9. Установите заднюю крышку, снятую на шаге 5.

10. Установите кольцо для кабеля.

Примечание:
После присоединения принтера к стойке подключите к принтеру кабель питания и затем
пропустите его через кольцо для кабеля.

Установка дополнительного кассетного лотка

Примечание:
Если вы используете стойку для принтера заранее подсоедините ее к нижнему
дополнительному лотку.

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 132

c

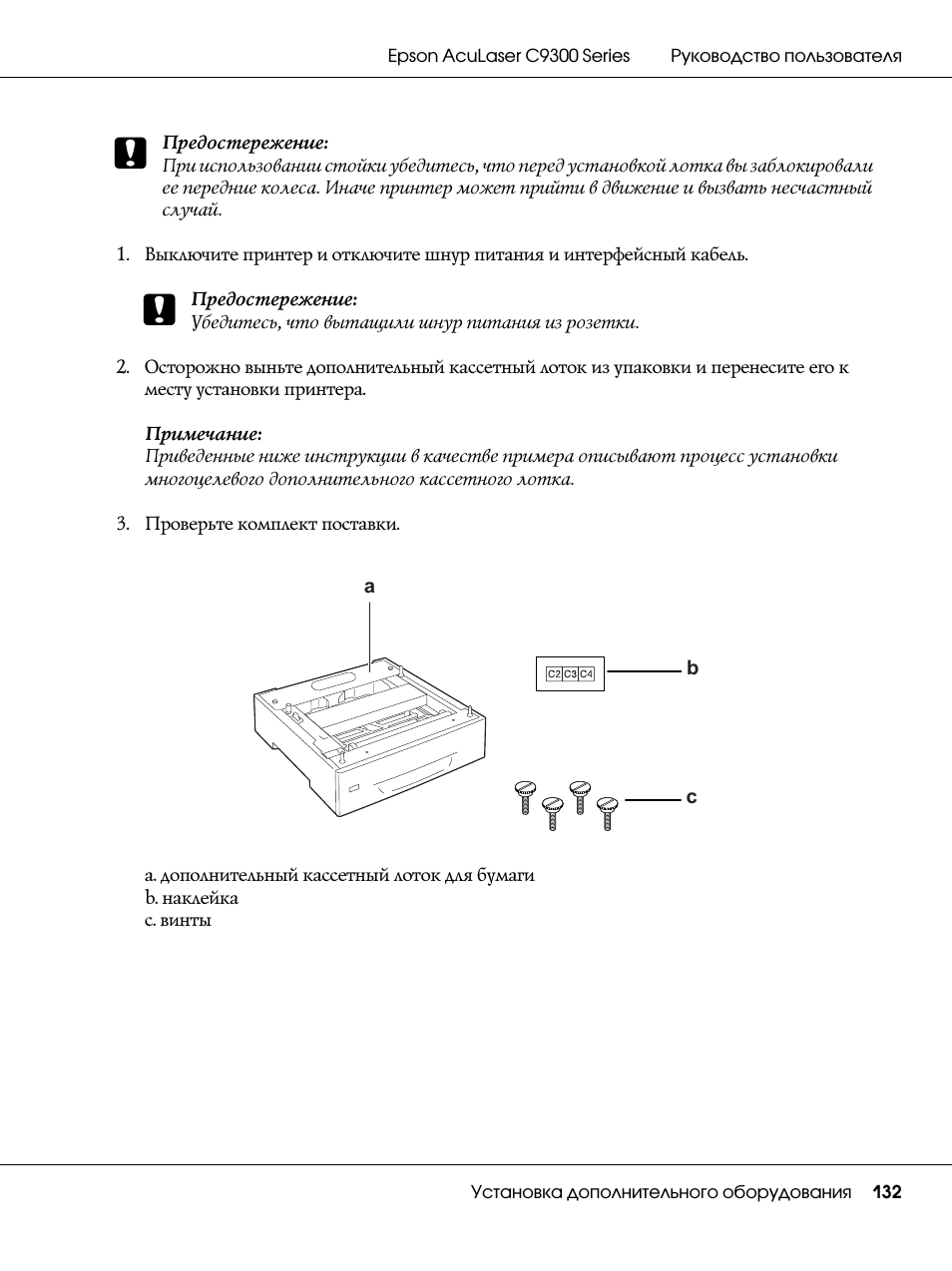

Предостережение:
При использовании стойки убедитесь, что перед установкой лотка вы заблокировали
ее передние колеса. Иначе принтер может прийти в движение и вызвать несчастный
случай.

1. Выключите принтер и отключите шнур питания и интерфейсный кабель.

c

Предостережение:
Убедитесь, что вытащили шнур питания из розетки.

2. Осторожно выньте дополнительный кассетный лоток из упаковки и перенесите его к

месту установки принтера.

Примечание:
Приведенные ниже инструкции в качестве примера описывают процесс установки
многоцелевого дополнительного кассетного лотка.

3. Проверьте комплект поставки.

a. дополнительный кассетный лоток для бумаги
b. наклейка
c. винты

a

c

b

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 133

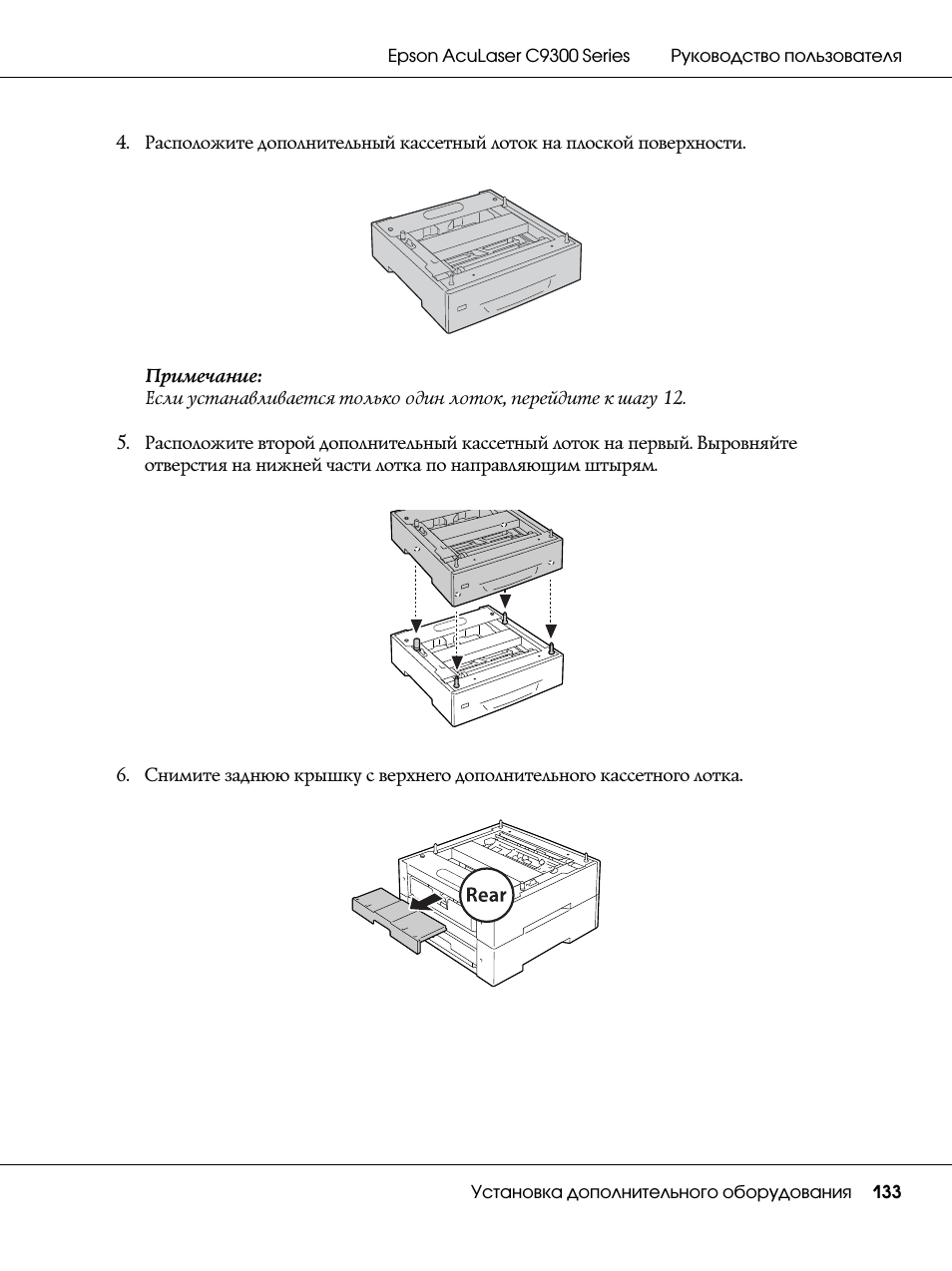

4. Расположите дополнительный кассетный лоток на плоской поверхности.

Примечание:
Если устанавливается только один лоток, перейдите к шагу 12.

5. Расположите второй дополнительный кассетный лоток на первый. Выровняйте

отверстия на нижней части лотка по направляющим штырям.

6. Снимите заднюю крышку с верхнего дополнительного кассетного лотка.

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 134

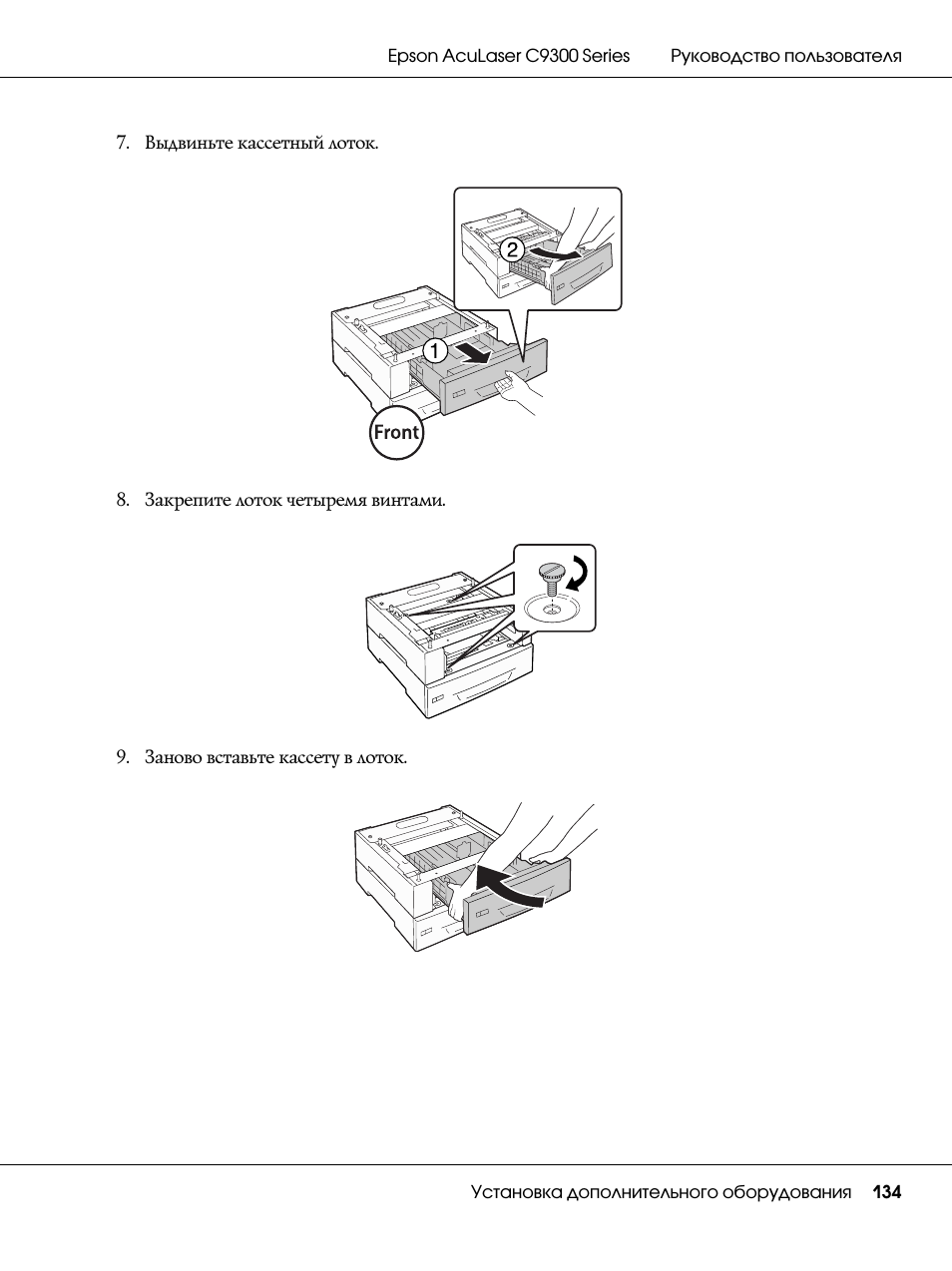

7. Выдвиньте кассетный лоток.

8. Закрепите лоток четыремя винтами.

9. Заново вставьте кассету в лоток.

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 135

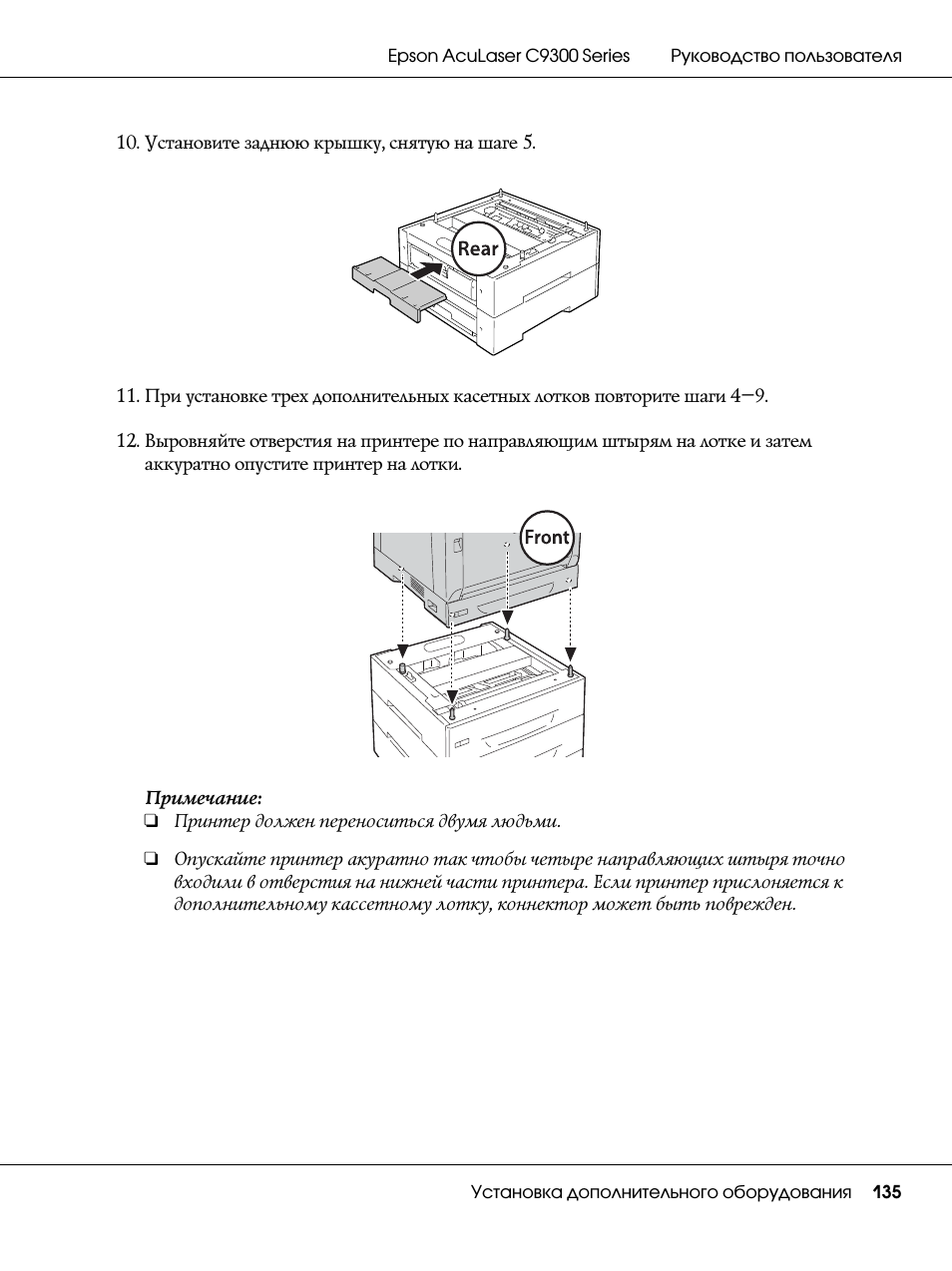

10. Установите заднюю крышку, снятую на шаге 5.

11. При установке трех дополнительных касетных лотков повторите шаги 4–9.

12. Выровняйте отверстия на принтере по направляющим штырям на лотке и затем

аккуратно опустите принтер на лотки.

Примечание:
O

Принтер должен переноситься двумя людьми.

O

Опускайте принтер акуратно так чтобы четыре направляющих штыря точно
входили в отверстия на нижней части принтера. Если принтер прислоняется к
дополнительному кассетному лотку, коннектор может быть поврежден.

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 136

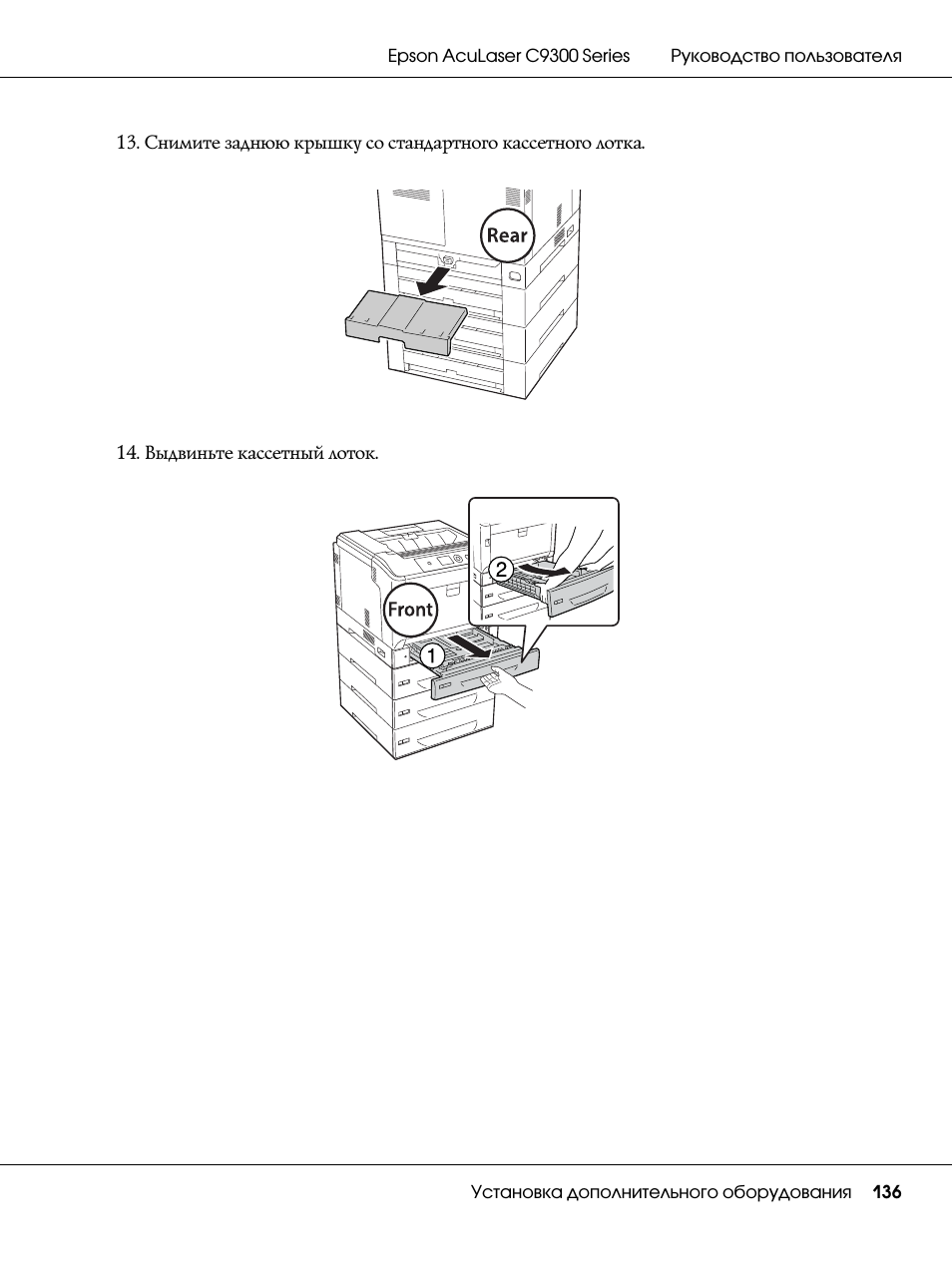

13. Снимите заднюю крышку со стандартного кассетного лотка.

14. Выдвиньте кассетный лоток.

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 137

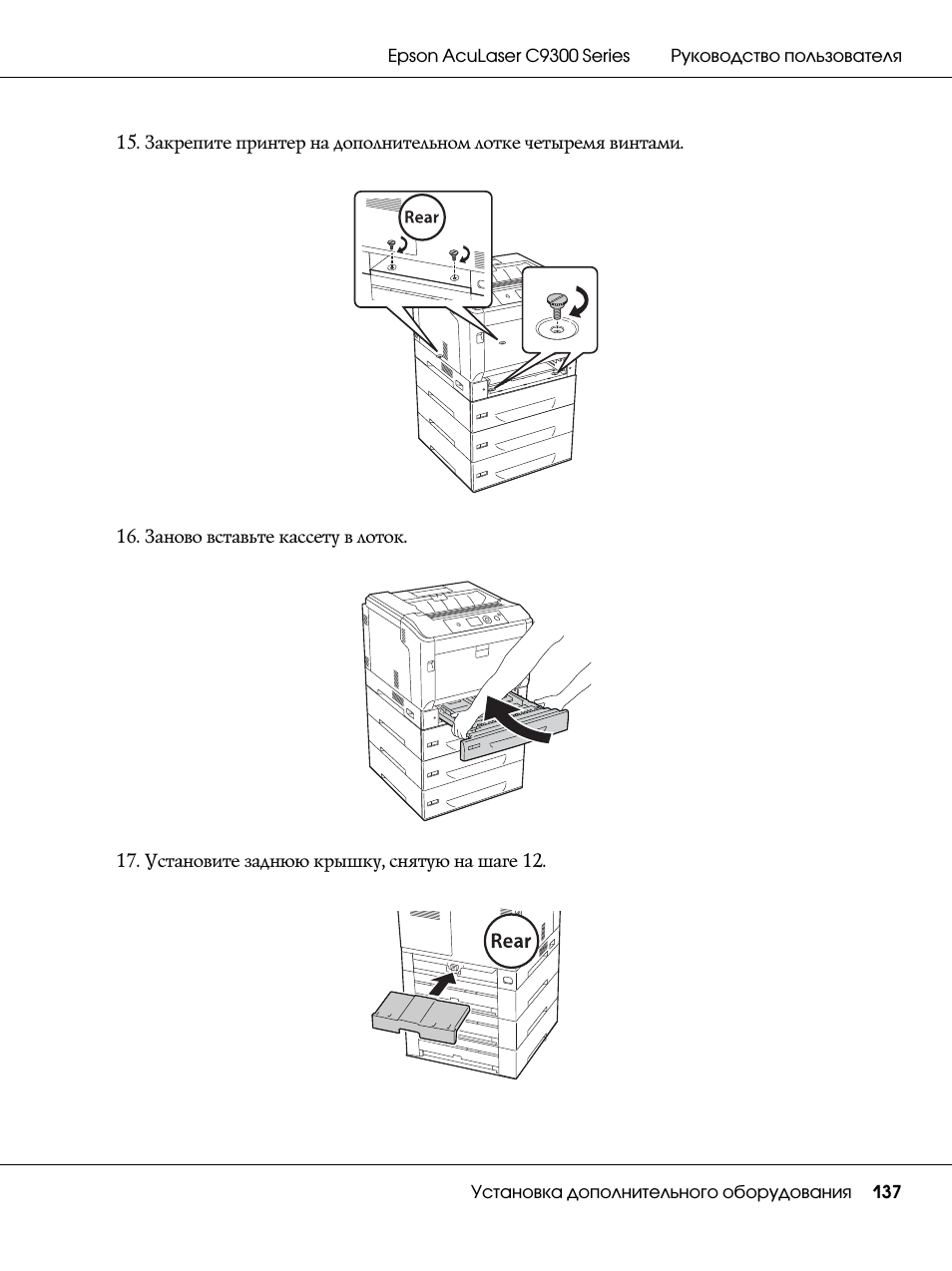

15. Закрепите принтер на дополнительном лотке четыремя винтами.

16. Заново вставьте кассету в лоток.

17. Установите заднюю крышку, снятую на шаге 12.

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 138

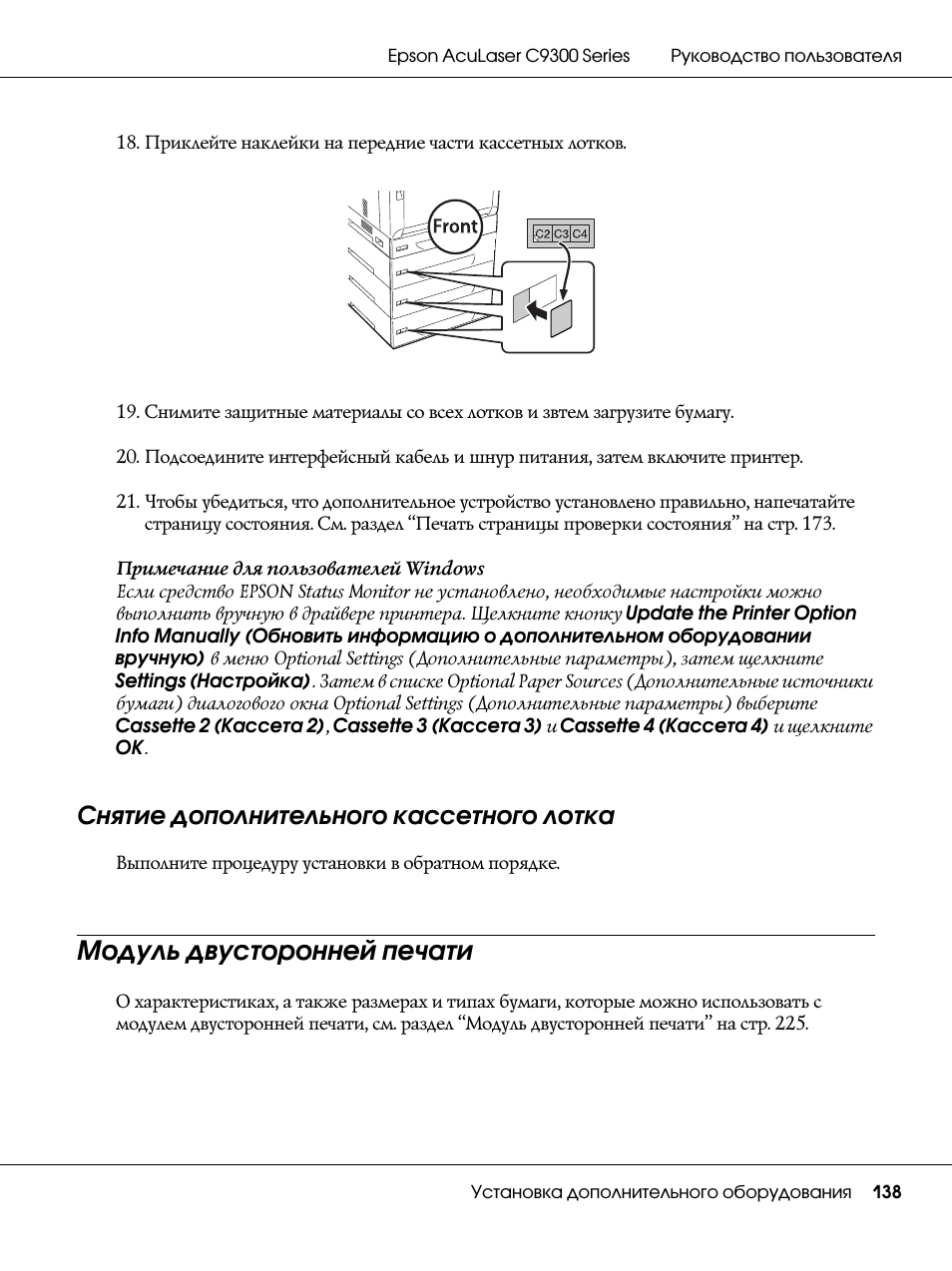

18. Приклейте наклейки на передние части кассетных лотков.

19. Снимите защитные материалы со всех лотков и звтем загрузите бумагу.

20. Подсоедините интерфейсный кабель и шнур питания, затем включите принтер.

21. Чтобы убедиться, что дополнительное устройство установлено правильно, напечатайте

страницу состояния. См. раздел “Печать страницы проверки состояния” на стр. 173.

Примечание для пользователей Windows
Если средство EPSON Status Monitor не установлено, необходимые настройки можно
выполнить вручную в драйвере принтера. Щелкните кнопку Update the Printer Option
Info Manually (Обновить информацию о дополнительном оборудовании
вручную)

в меню Optional Settings (Дополнительные параметры), затем щелкните

Settings (Настройка)

. Затем в списке Optional Paper Sources (Дополнительные источники

бумаги) диалогового окна Optional Settings (Дополнительные параметры) выберите
Cassette 2 (Кассета 2)

, Cassette 3 (Кассета 3) и Cassette 4 (Кассета 4) и щелкните

OK

.

Снятие дополнительного кассетного лотка

Выполните процедуру установки в обратном порядке.

Модуль двусторонней печати

О характеристиках, а также размерах и типах бумаги, которые можно использовать с
модулем двусторонней печати, см. раздел “Модуль двусторонней печати” на стр. 225.

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 139

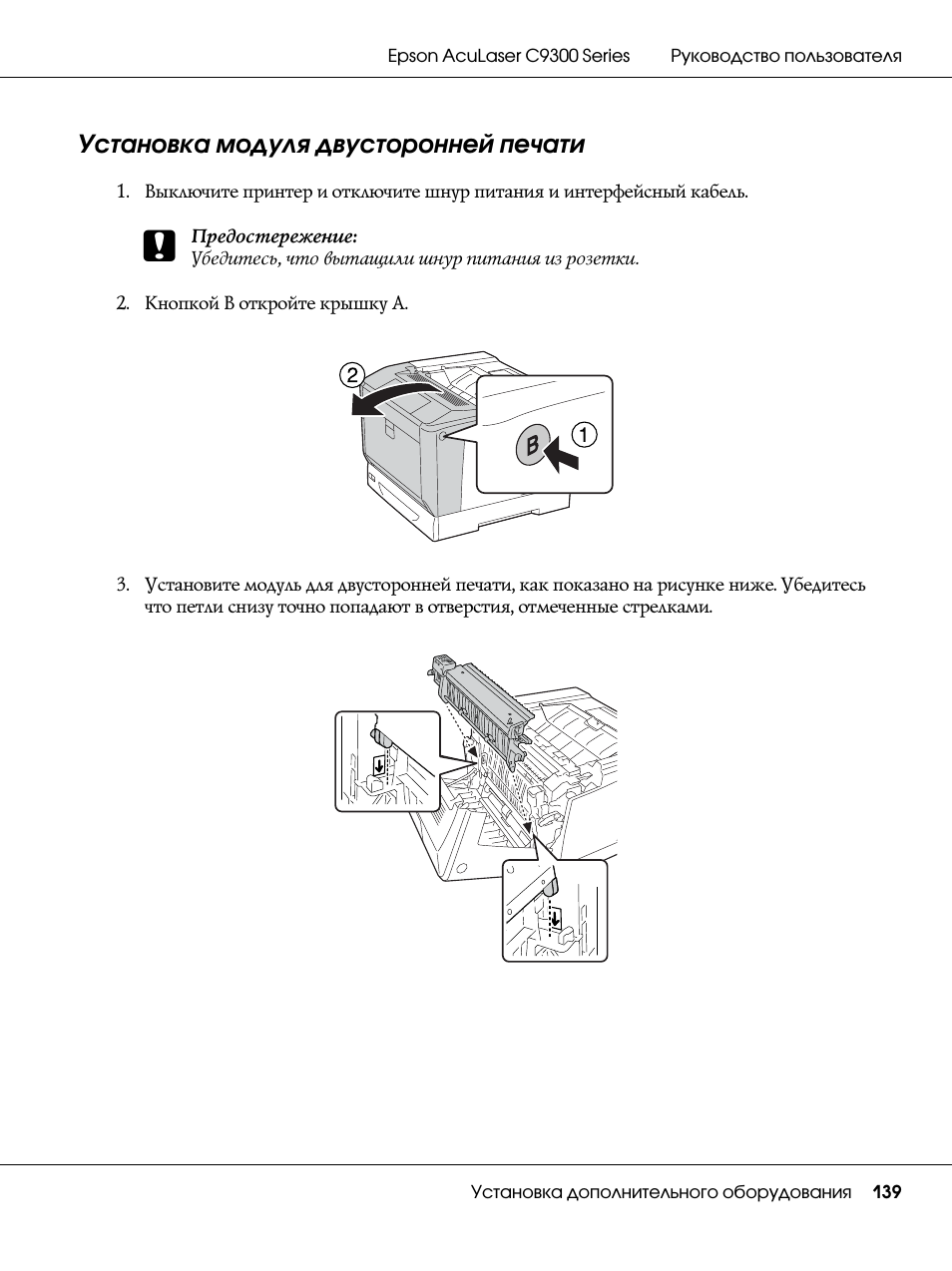

Установка модуля двусторонней печати

1. Выключите принтер и отключите шнур питания и интерфейсный кабель.

c

Предостережение:
Убедитесь, что вытащили шнур питания из розетки.

2. Кнопкой B откройте крышку A.

3. Установите модуль для двусторонней печати, как показано на рисунке ниже. Убедитесь

что петли снизу точно попадают в отверстия, отмеченные стрелками.

Epson AcuLaser C9300 Series Руководство пользователя

Установка дополнительного оборудования 140

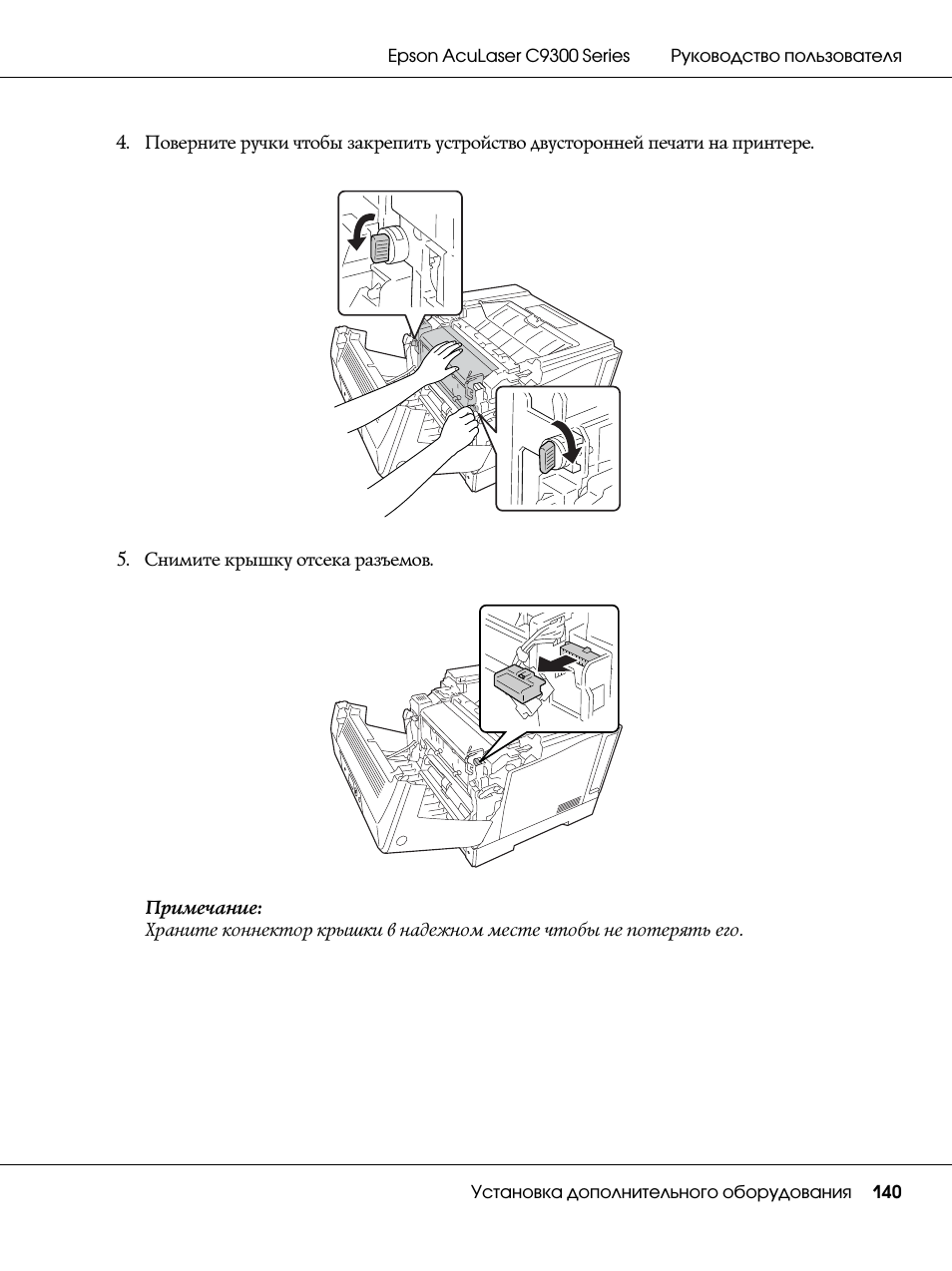

4. Поверните ручки чтобы закрепить устройство двусторонней печати на принтере.

5. Снимите крышку отсека разъемов.

Примечание:
Храните коннектор крышки в надежном месте чтобы не потерять его.
