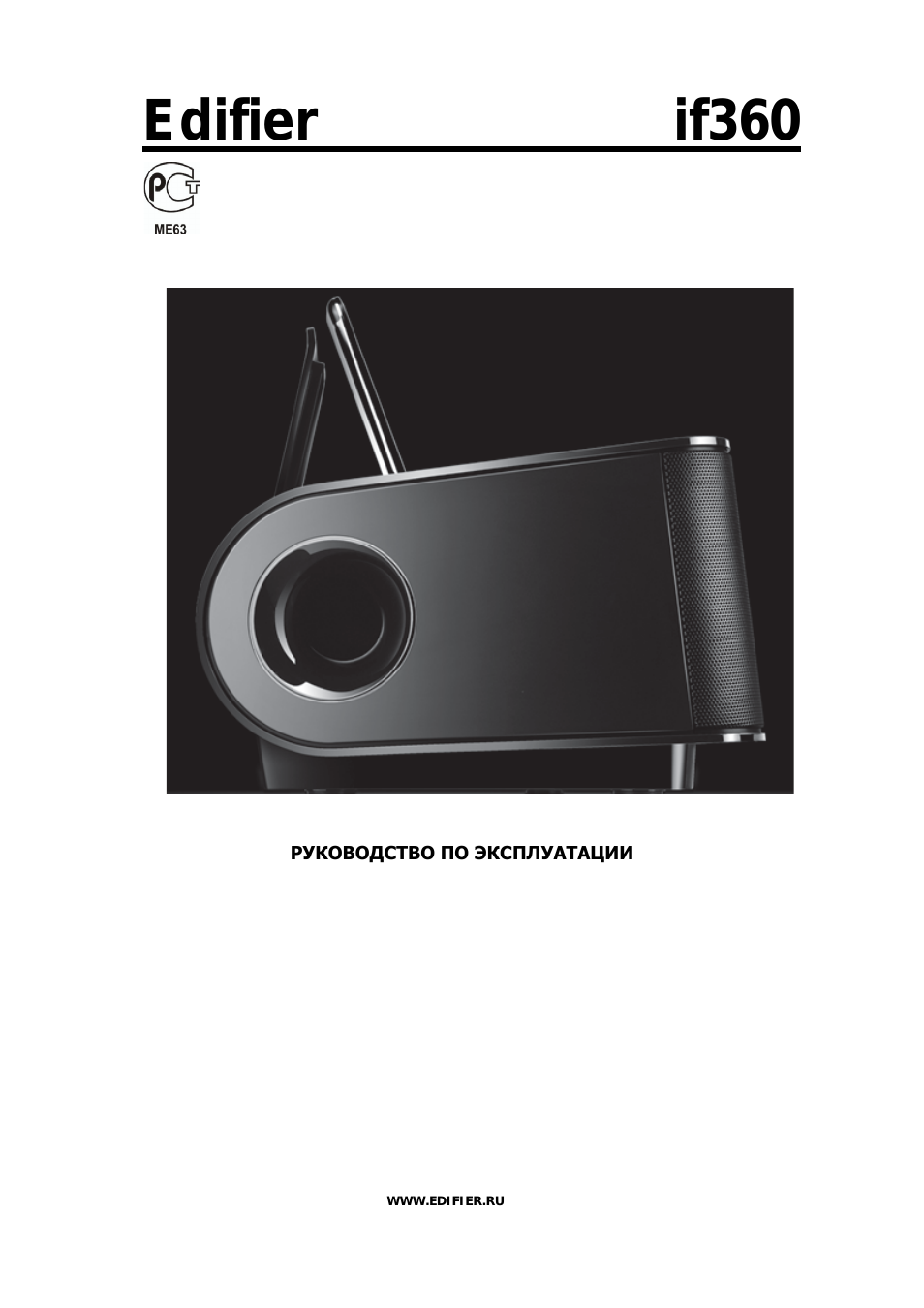

Instruction manual and user guide for
Edifier IF360

Edifier if360

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

WWW.EDIFIER.RU

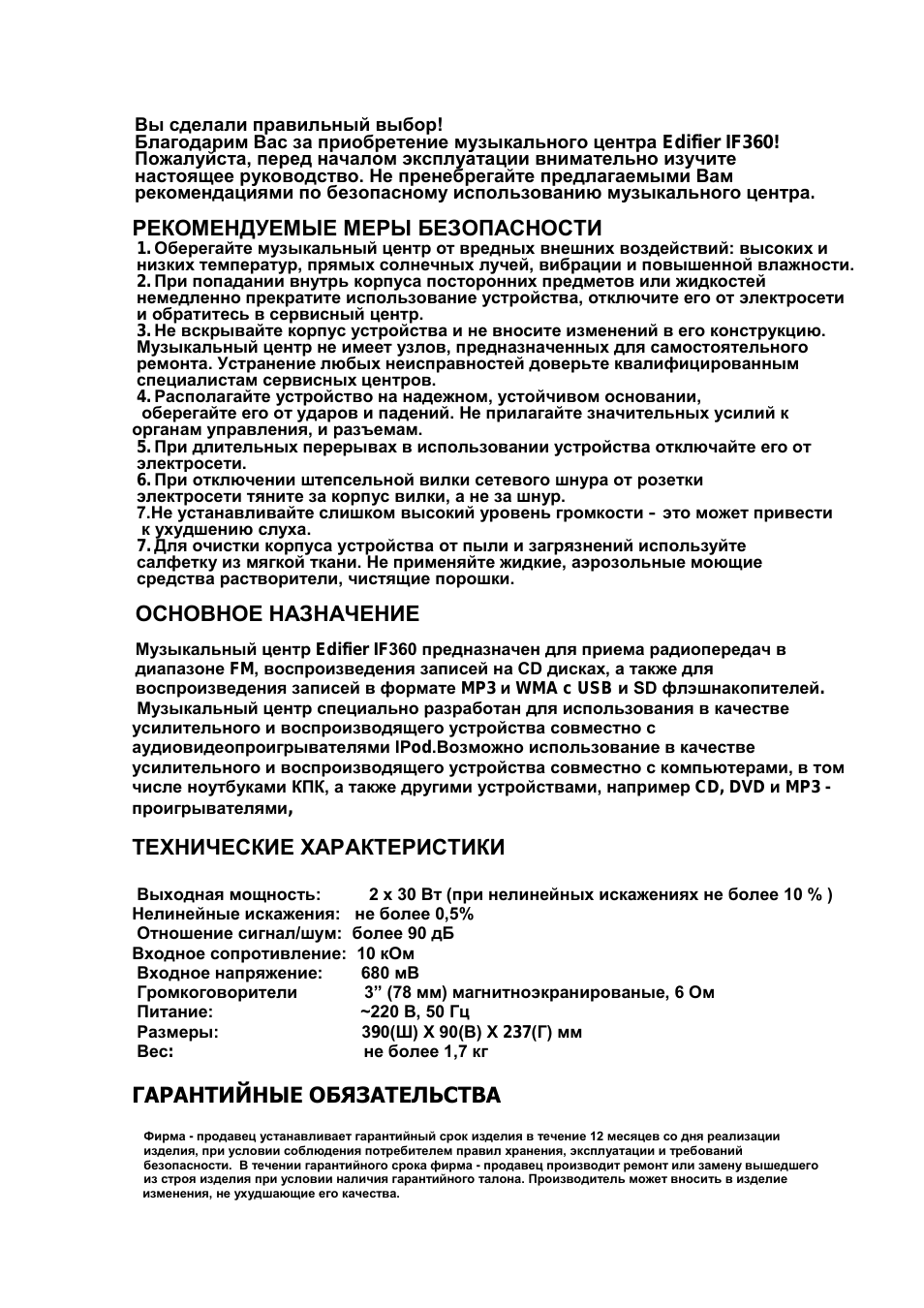

Вы сделали правильный выбор!

Благодарим Вас за приобретение музыкального центра Edifier IF360!

Пожалуйста, перед началом эксплуатации внимательно изучите

настоящее руководство. Не пренебрегайте предлагаемыми Вам

рекомендациями по безопасному использованию музыкального центра

.

РЕКОМЕНДУЕМЫЕ МЕРЫ БЕЗОПАСНОСТИ

1.

Оберегайте музыкальный центр от вредных внешних воздействий: высоких и

низких температур, прямых солнечных лучей, вибрации и повышенной влажности.

2.

При попадании внутрь корпуса посторонних предметов или жидкостей

немедленно прекратите использование устройства, отключите его от электросети

и обратитесь в сервисный центр.

3.

Не вскрывайте корпус устройства и не вносите изменений в его конструкцию.

Музыкальный центр не имеет узлов, предназначенных для самостоятельного

ремонта. Устранение любых неисправностей доверьте квалифицированным

специалистам сервисных центров.

4.

Располагайте устройство на надежном, устойчивом основании,

оберегайте его от ударов и падений. Не прилагайте значительных усилий к

органам управления, и разъемам.

5.

При длительных перерывах в использовании устройства отключайте его от

электросети.

6.

При отключении штепсельной вилки сетевого шнура от розетки

электросети тяните за корпус вилки, а не за шнур.

7.Не устанавливайте слишком высокий уровень громкости – это может привести

к ухудшению слуха.

7.

Для очистки корпуса устройства от пыли и загрязнений используйте

салфетку из мягкой ткани. Не применяйте жидкие, аэрозольные моющие

средства растворители, чистящие порошки.

ОСНОВНОЕ НАЗНАЧЕНИЕ

Музыкальный центр Edifier IF360 предназначен для приема радиопередач в

диапазоне FM, воспроизведения записей на CD дисках, а также для

воспроизведения записей в формате MP3 и WMA c USB и SD флэшнакопителей.

Музыкальный центр специально разработан для использования в качестве

усилительного и воспроизводящего устройства совместно с

аудиовидеопроигрывателями IPod.Возможно использование в качестве

усилительного и воспроизводящего устройства совместно с компьютерами, в том

числе ноутбуками КПК, а также другими устройствами, например CD, DVD и MP3 -

проигрывателями

,

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность: 2 х 30 Вт (при нелинейных искажениях не более 10 % )

Нелинейные искажения: не более 0,5%

Отношение сигнал/шум: более 90 дБ

Входное сопротивление: 10 кОм

Входное напряжение: 680 мВ

Громкоговорители 3” (78 мм) магнитноэкранированые, 6 Ом

Питание: ~220 В, 50 Гц

Размеры: 390(Ш) Х 90(В) Х 237(Г) мм

Вес: не более 1,7 кг

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Фирма - продавец устанавливает гарантийный срок изделия в течение 12 месяцев со дня реализации

изделия, при условии соблюдения потребителем правил хранения, эксплуатации и требований

безопасности. В течении гарантийного срока фирма - продавец производит ремонт или замену вышедшего

из строя изделия при условии наличия гарантийного талона. Производитель может вносить в изделие

изменения, не ухудшающие его качества.

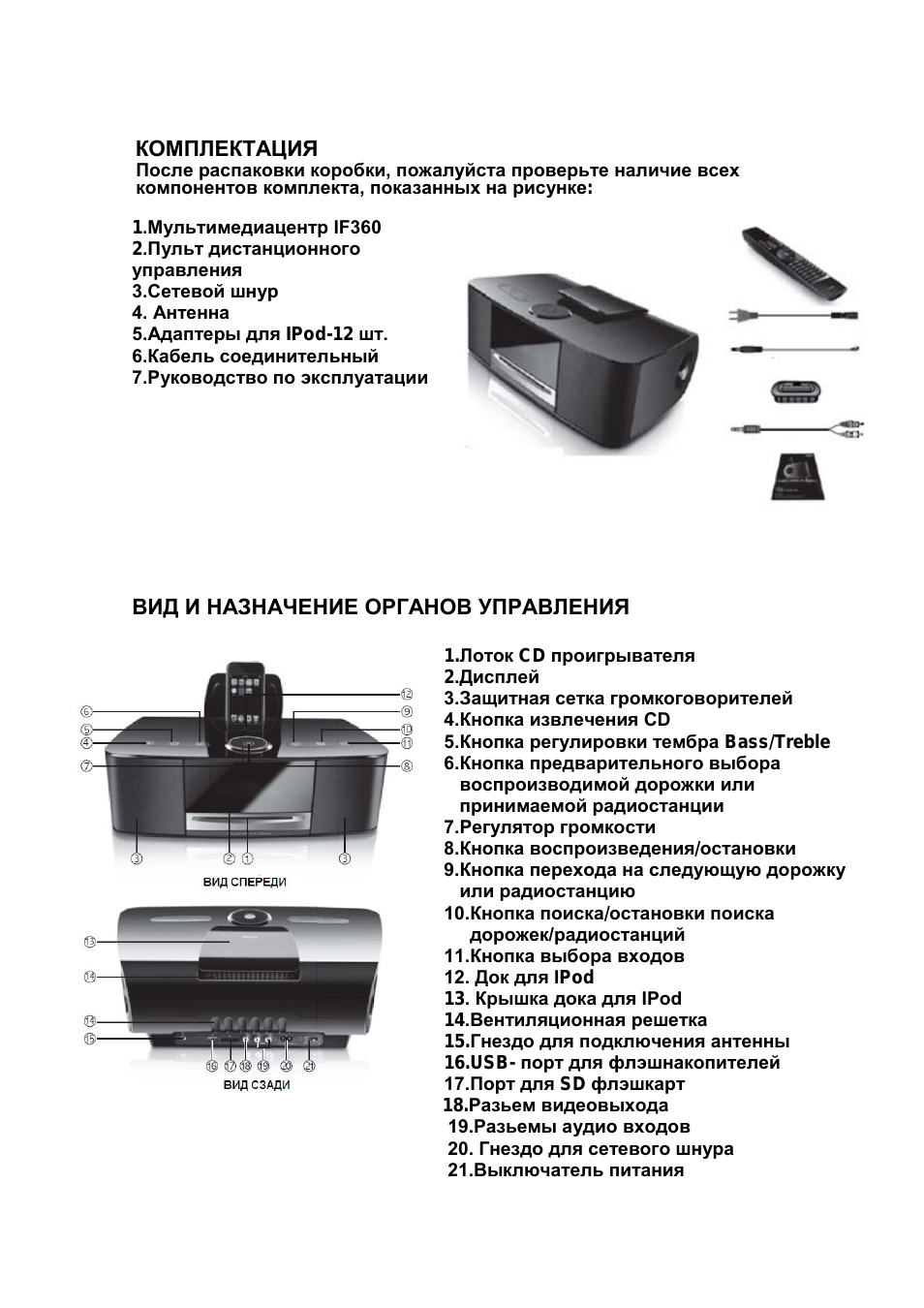

КОМПЛЕКТАЦИЯ

После распаковки коробки, пожалуйста проверьте наличие всех

компонентов комплекта, показанных на рисунке:

1

.Мультимедиацентр IF360

2

.Пульт дистанционного

управления

3.Сетевой шнур

4. Антенна

5.Адаптеры для IPod-12 шт.

6.Кабель соединительный

7.Руководство по эксплуатации

ВИД И НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

1.

Лоток CD проигрывателя

2

.Дисплей

3.Защитная сетка громкоговорителей

4.Кнопка извлечения CD

5.Кнопка регулировки тембра Bass/Treble

6.Кнопка предварительного выбора

воспроизводимой дорожки или

принимаемой радиостанции

7.Регулятор громкости

8.Кнопка воспроизведения/остановки

9.Кнопка перехода на следующую дорожку

или радиостанцию

10.Кнопка поиска/остановки поиска

дорожек/радиостанций

11.Кнопка выбора входов

12. Док для IPod
13

. Крышка дока для IPod

14

.Вентиляционная решетка

15.

Гнездо для подключения антенны

16.USB-

порт для флэшнакопителей

17.Порт для SD флэшкарт

18.

Разьем видеовыхода

19.Разьемы аудио входов

20. Гнездо для сетевого шнура

21.Выключатель питания

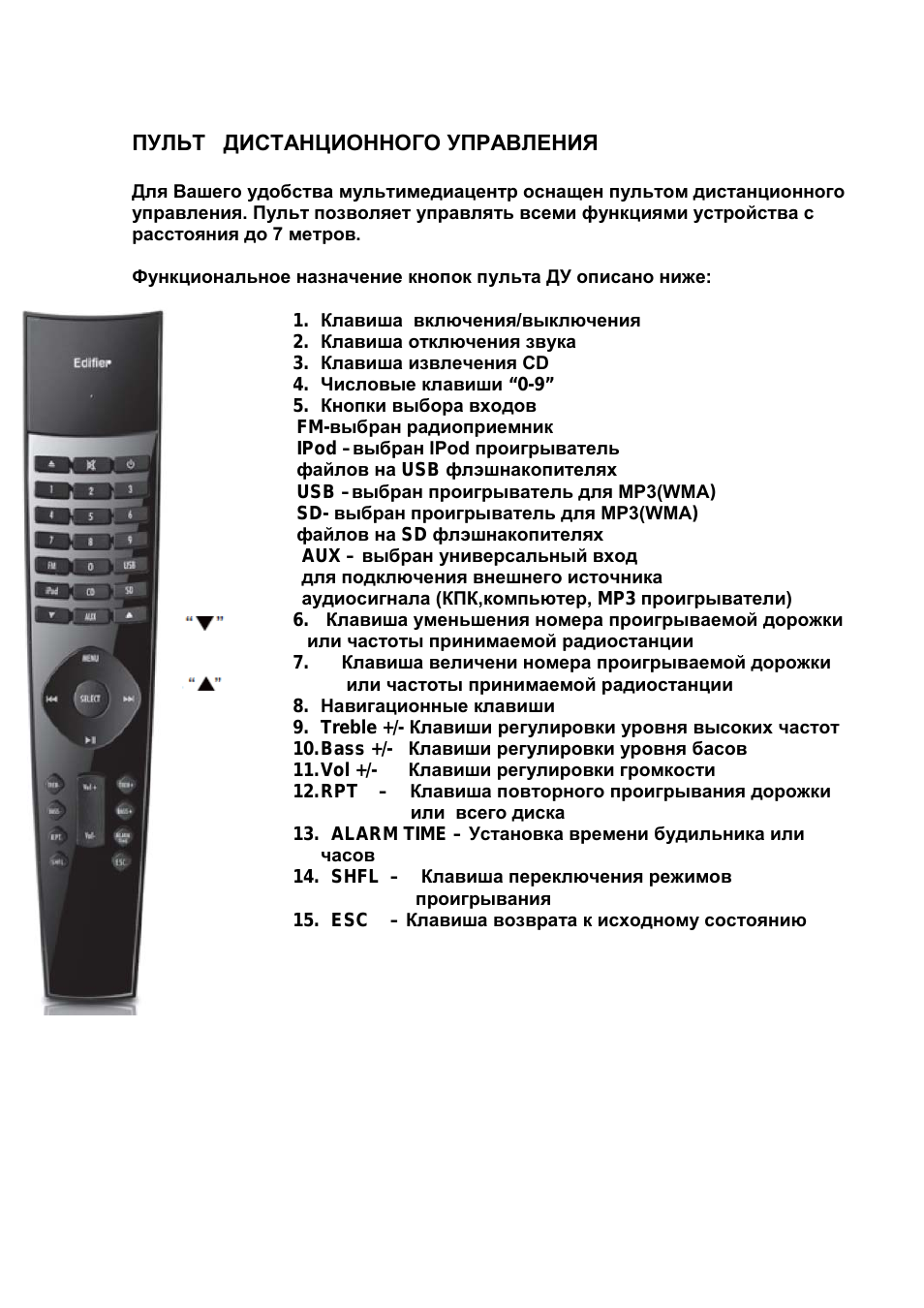

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Для Вашего удобства мультимедиацентр оснащен пультом дистанционного

управления. Пульт позволяет управлять всеми функциями устройства с

расстояния до 7 метров.

Функциональное назначение кнопок пульта ДУ описано ниже:

1.

Клавиша включения/выключения

2.

Клавиша отключения звука

3.

Клавиша извлечения CD

4.

Числовые клавиши “0-9”

5.

Кнопки выбора входов

FM-

выбран радиоприемник

IPod –

выбран IPod проигрыватель

файлов на USB флэшнакопителях

USB –

выбран проигрыватель для MP3(WMA)

SD-

выбран проигрыватель для MP3(WMA)

файлов на SD флэшнакопителях

AUX –

выбран универсальный вход

для подключения внешнего источника

аудиосигнала (КПК,компьютер, MP3 проигрыватели)

6.

Клавиша уменьшения номера проигрываемой дорожки

или частоты принимаемой радиостанции

7.

Клавиша величени номера проигрываемой дорожки

или частоты принимаемой радиостанции

8.

Навигационные клавиши

9. Treble +/-

Клавиши регулировки уровня высоких частот

10. Bass +/-

Клавиши регулировки уровня басов

11. Vol +/-

Клавиши регулировки громкости

12. RPT –

Клавиша повторного проигрывания дорожки

или всего диска

13. ALARM TIME –

Установка времени будильника или

часов

14. SHFL –

Клавиша переключения режимов

проигрывания

15. ESC –

Клавиша возврата к исходному состоянию
