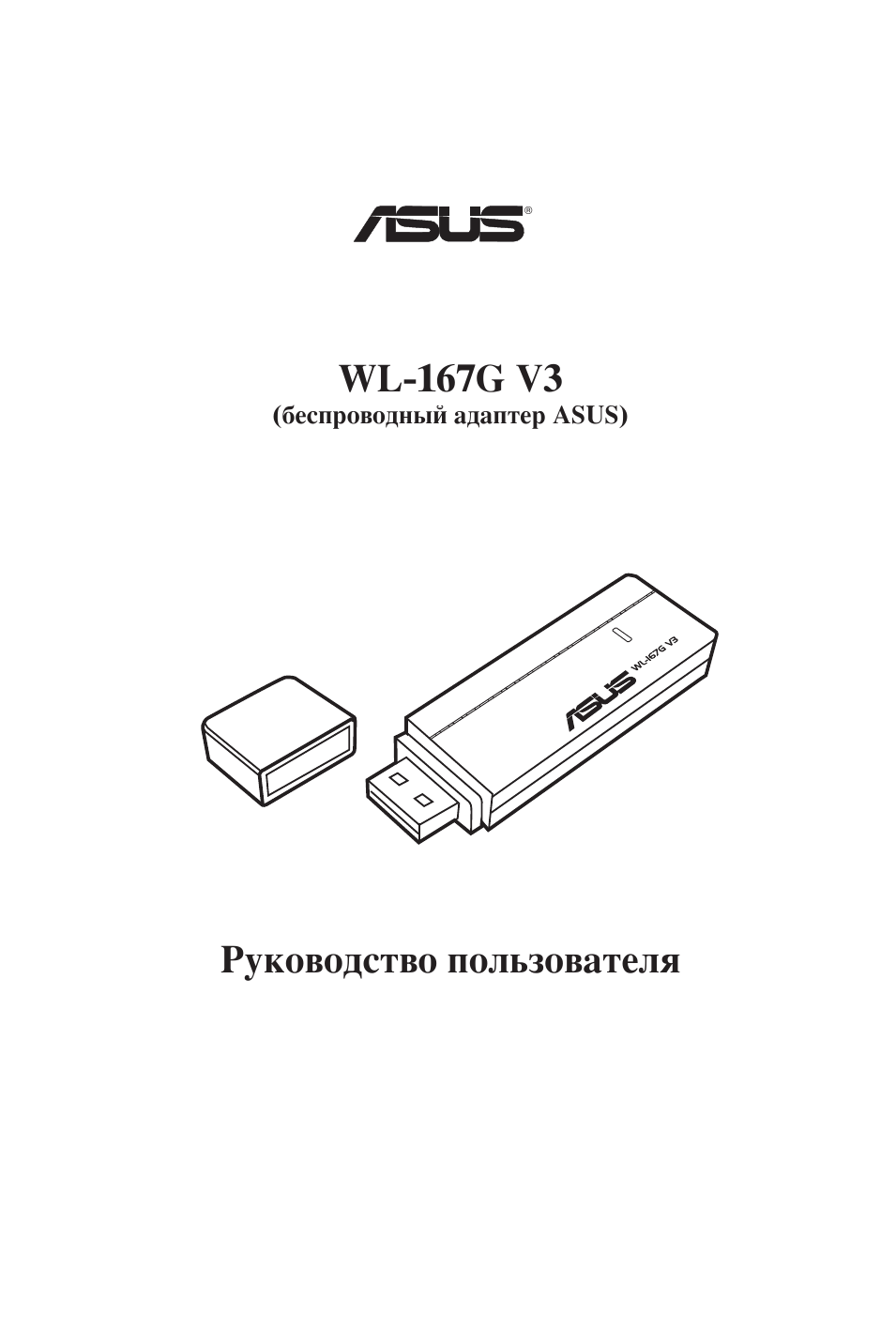

Instruction manual and user guide for
Asus WL-167g

Руководство пользователя

WL-167G V3

(беспроводный адаптер ASUS)

®

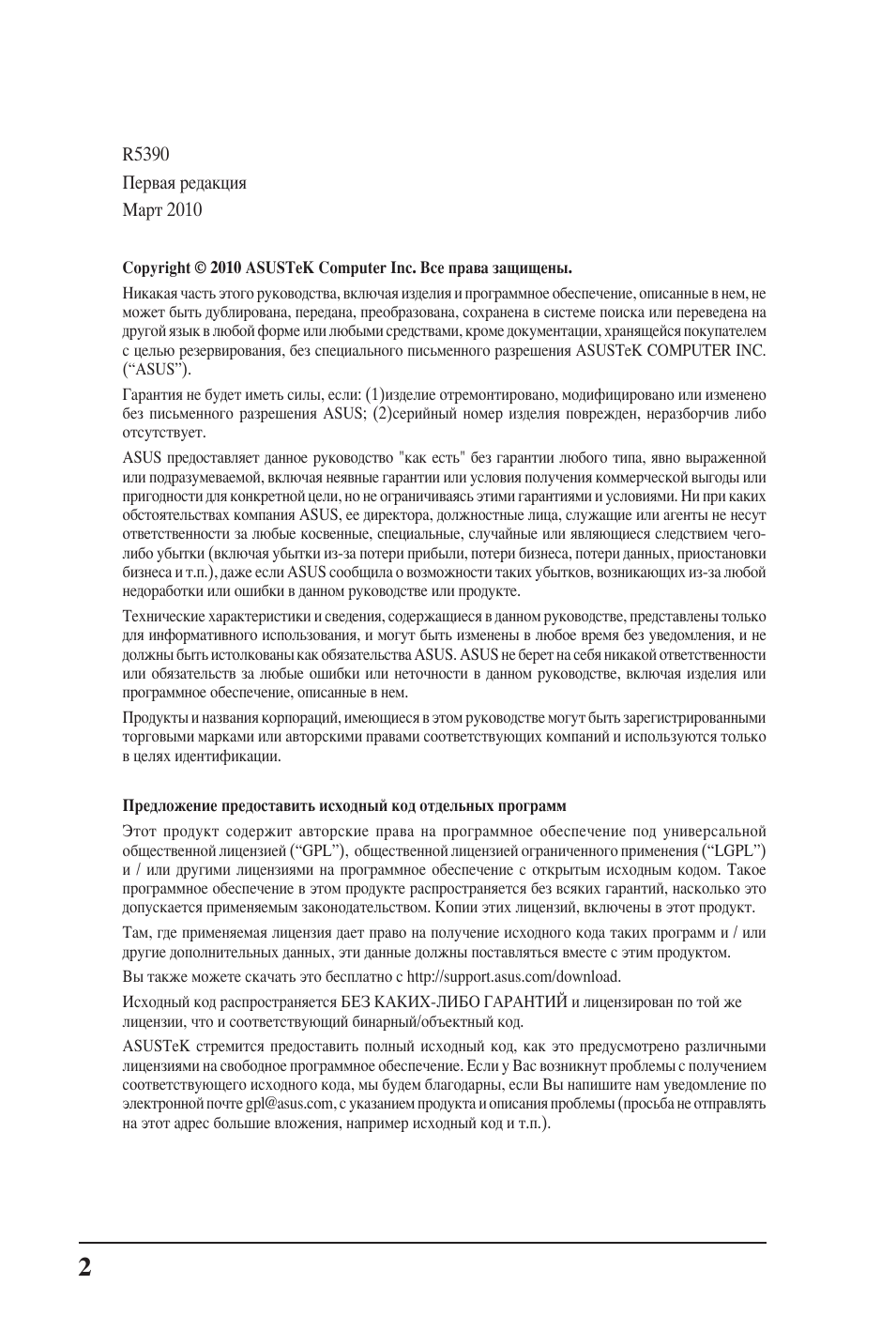

Copyright © 010 ASUSTeK Computer Inc. Все права защищены.
Никакая часть этого руководства, включая изделия и программное обеспечение, описанные в нем, не

может быть дублирована, передана, преобразована, сохранена в системе поиска или переведена на

другой язык в любой форме или любыми средствами, кроме документации, хранящейся покупателем

с целью резервирования, без специального письменного разрешения ASUSTeK COMPUTER INC.

(“ASUS”).
Гарантия не будет иметь силы, если: (1)изделие отремонтировано, модифицировано или изменено

без письменного разрешения ASUS; (2)серийный номер изделия поврежден, неразборчив либо

отсутствует.
ASUS предоставляет данное руководство "как есть" без гарантии любого типа, явно выраженной

или подразумеваемой, включая неявные гарантии или условия получения коммерческой выгоды или

пригодности для конкретной цели, но не ограничиваясь этими гарантиями и условиями. Ни при каких

обстоятельствах компания ASUS, ее директора, должностные лица, служащие или агенты не несут

ответственности за любые косвенные, специальные, случайные или являющиеся следствием чего-

либо убытки (включая убытки из-за потери прибыли, потери бизнеса, потери данных, приостановки

бизнеса и т.п.), даже если ASUS сообщила о возможности таких убытков, возникающих из-за любой

недоработки или ошибки в данном руководстве или продукте.
Технические характеристики и сведения, содержащиеся в данном руководстве, представлены только

для информативного использования, и могут быть изменены в любое время без уведомления, и не

должны быть истолкованы как обязательства ASUS. ASUS не берет на себя никакой ответственности

или обязательств за любые ошибки или неточности в данном руководстве, включая изделия или

программное обеспечение, описанные в нем.
Продукты и названия корпораций, имеющиеся в этом руководстве могут быть зарегистрированными

торговыми марками или авторскими правами соответствующих компаний и используются только

в целях идентификации.

Предложение предоставить исходный код отдельных программ
Этот продукт содержит авторские права на программное обеспечение под универсальной

общественной лицензией (“GPL”), общественной лицензией ограниченного применения (“LGPL”)

и / или другими лицензиями на программное обеспечение с открытым исходным кодом. Такое

программное обеспечение в этом продукте распространяется без всяких гарантий, насколько это

допускается применяемым законодательством. Копии этих лицензий, включены в этот продукт.
Там, где применяемая лицензия дает право на получение исходного кода таких программ и / или

другие дополнительных данных, эти данные должны поставляться вместе с этим продуктом.
Вы также можете скачать это бесплатно с http://support.asus.com/download.
Исходный код распространяется БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ и лицензирован по той же

лицензии, что и соответствующий бинарный/объектный код.
ASUSTeK стремится предоставить полный исходный код, как это предусмотрено различными

лицензиями на свободное программное обеспечение. Если у Вас возникнут проблемы с получением

соответствующего исходного кода, мы будем благодарны, если Вы напишите нам уведомление по

электронной почте gpl@asus.com, с указанием продукта и описания проблемы (просьба не отправлять

на этот адрес большие вложения, например исходный код и т.п.).

R5390
Первая редакция
Март 2010

3

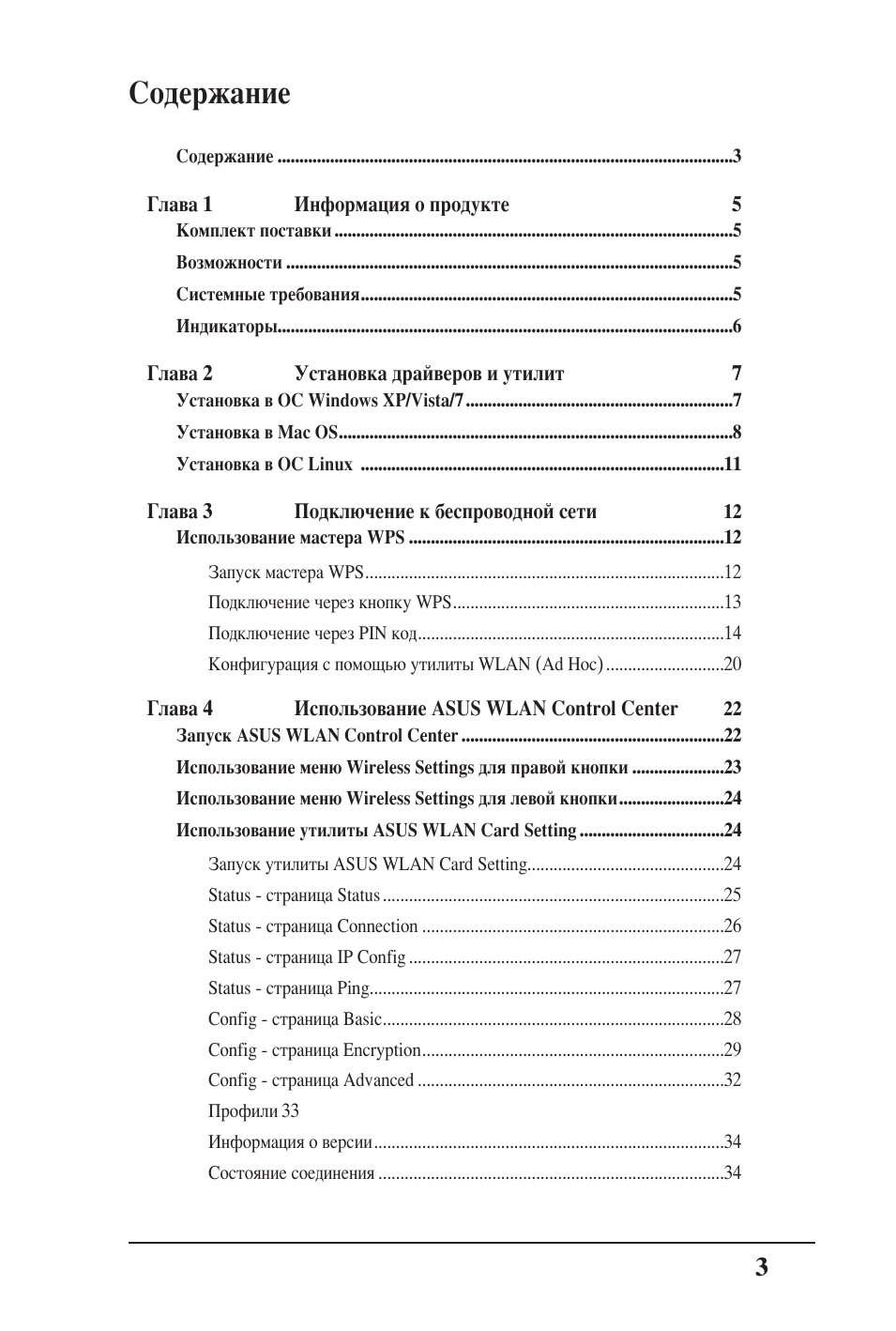

Содержание

Содержание ........................................................................................................3

Глава 1

Информация о продукте

5

Комплект поставки ...........................................................................................5
Возможности ......................................................................................................5
Системные требования .....................................................................................5
Индикаторы........................................................................................................6

Глава

Установка драйверов и утилит

7

Установка в ОС Windows XP/Vista/7 .............................................................7
Установка в Mac OS ..........................................................................................8
Установка в ОС Linux ...................................................................................11

Глава 3

Подключение к беспроводной сети

1

Использование мастера WPS ........................................................................1

Запуск мастера WPS ..................................................................................12
Подключение через кнопку WPS ..............................................................13
Подключение через PIN код ......................................................................14
Конфигурация с помощью утилиты WLAN (Ad Hoc) ...........................20

Глава 4

Использование ASUS WLAN Control Center



Запуск ASUS WLAN Control Center ............................................................
Использование меню Wireless Settings для правой кнопки .....................3
Использование меню Wireless Settings для левой кнопки ........................4
Использование утилиты ASUS WLAN Card Setting .................................4

Запуск утилиты ASUS WLAN Card Setting.............................................24
Status - страница Status ..............................................................................25
Status - страница Connection .....................................................................26
Status - страница IP Config ........................................................................27
Status - страница Ping.................................................................................27
Config - страница Basic ..............................................................................28
Config - страница Encryption .....................................................................29
Config - страница Advanced ......................................................................32
Профили 33
Информация о версии ................................................................................34
Состояние соединения ...............................................................................34

4

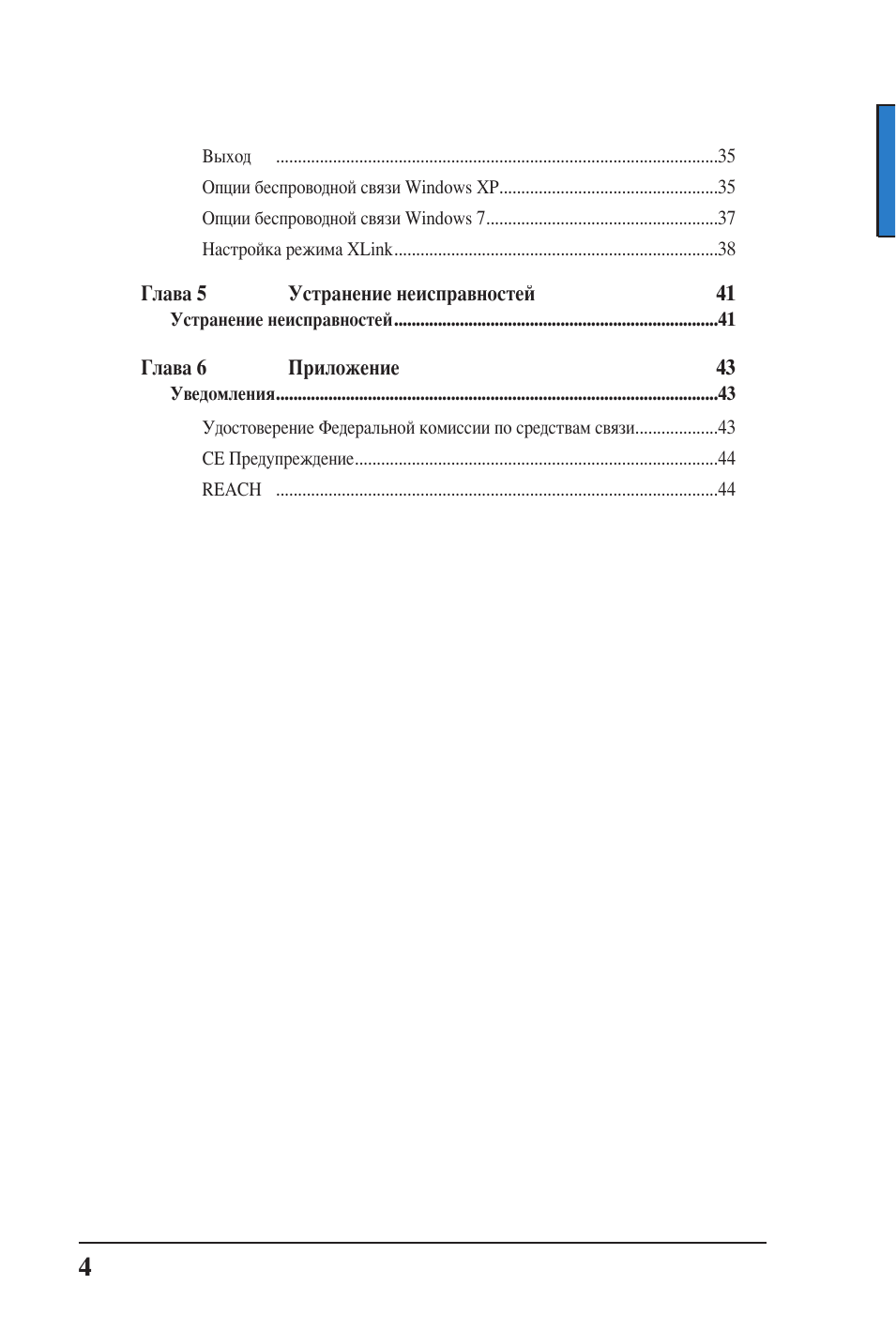

Выход .....................................................................................................35
Опции беспроводной связи Windows XP ..................................................35
Опции беспроводной связи Windows 7 .....................................................37
Настройка режима XLink ..........................................................................38

Глава 5

Устранение неисправностей

41

Устранение неисправностей ..........................................................................41

Глава 6

Приложение

43

Уведомления .....................................................................................................43

Удостоверение Федеральной комиссии по средствам связи ...................43
CE Предупреждение ...................................................................................44
REACH .....................................................................................................44

ASUS WL-167G V3

5

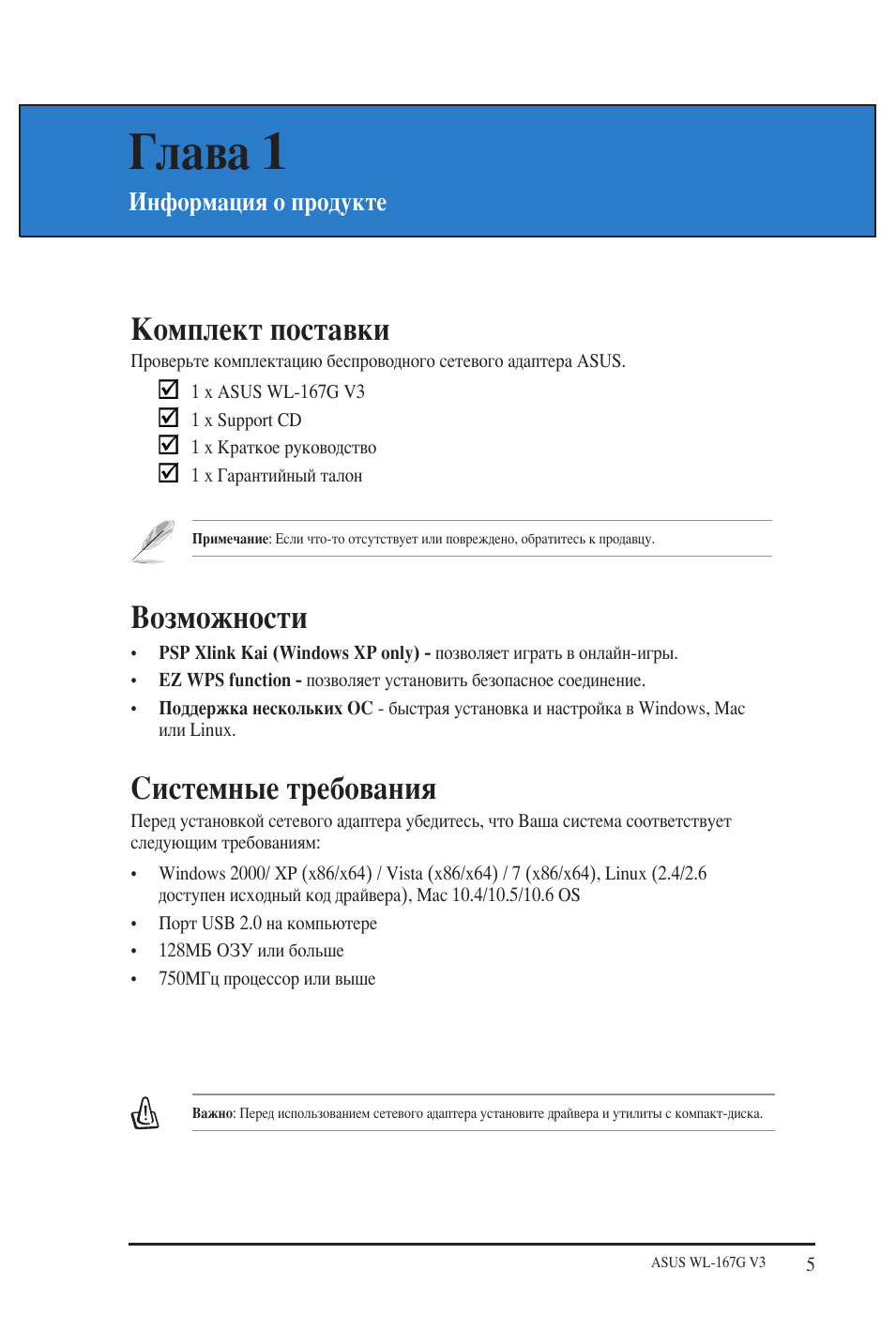

Комплект поставки

Проверьте комплектацию беспроводного сетевого адаптера ASUS.

1 x ASUS WL-167G V3

1 x Support CD

1 x Краткое руководство

1 x Гарантийный талон

Возможности

• PSP Xlink Kai (Windows XP only) - позволяет играть в онлайн-игры.
• EZ WPS function - позволяет установить безопасное соединение.
• Поддержка нескольких ОС - быстрая установка и настройка в Windows, Mac

или Linux.

Системные требования

Перед установкой сетевого адаптера убедитесь, что Ваша система соответствует

следующим требованиям:
• Windows 2000/ XP (x86/x64) / Vista (x86/x64) / 7 (x86/x64), Linux (2.4/2.6

доступен исходный код драйвера), Mac 10.4/10.5/10.6 OS

• Порт USB 2.0 на компьютере
• 128MБ ОЗУ или больше
• 750MГц процессор или выше

Примечание: Если что-то отсутствует или повреждено, обратитесь к продавцу.

Важно: Перед использованием сетевого адаптера установите драйвера и утилиты с компакт-диска.

Глава 1

Информация о продукте

6

ASUS WL-167G V3

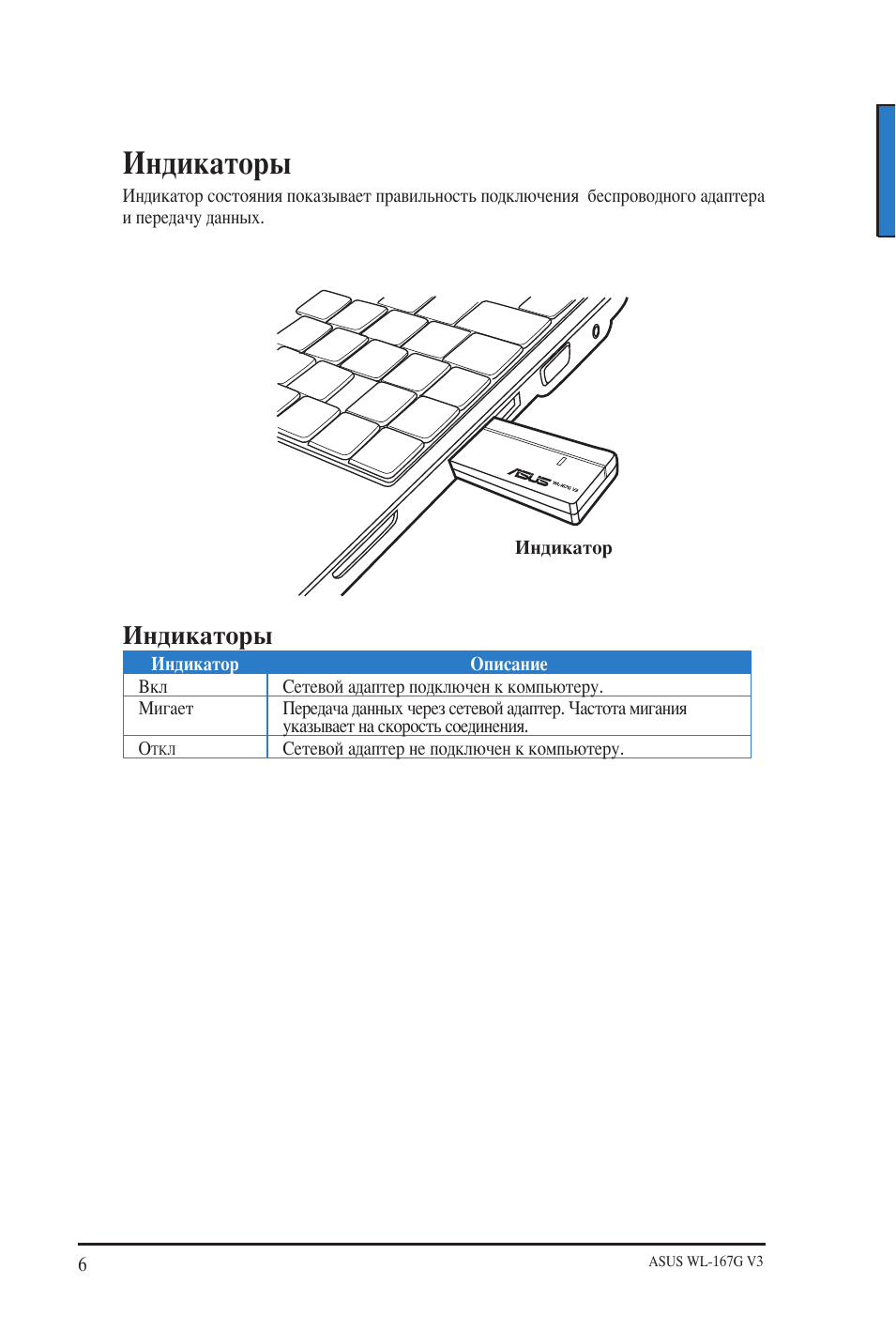

Индикаторы

Индикатор состояния показывает правильность подключения беспроводного адаптера

и передачу данных.

Индикаторы

Индикатор

Описание

Вкл

Сетевой адаптер подключен к компьютеру.

Мигает

Передача данных через сетевой адаптер. Частота мигания

указывает на скорость соединения.

О

ткл

Сетевой адаптер не подключен к компьютеру.

Индикатор

ASUS WL-167G V3

7

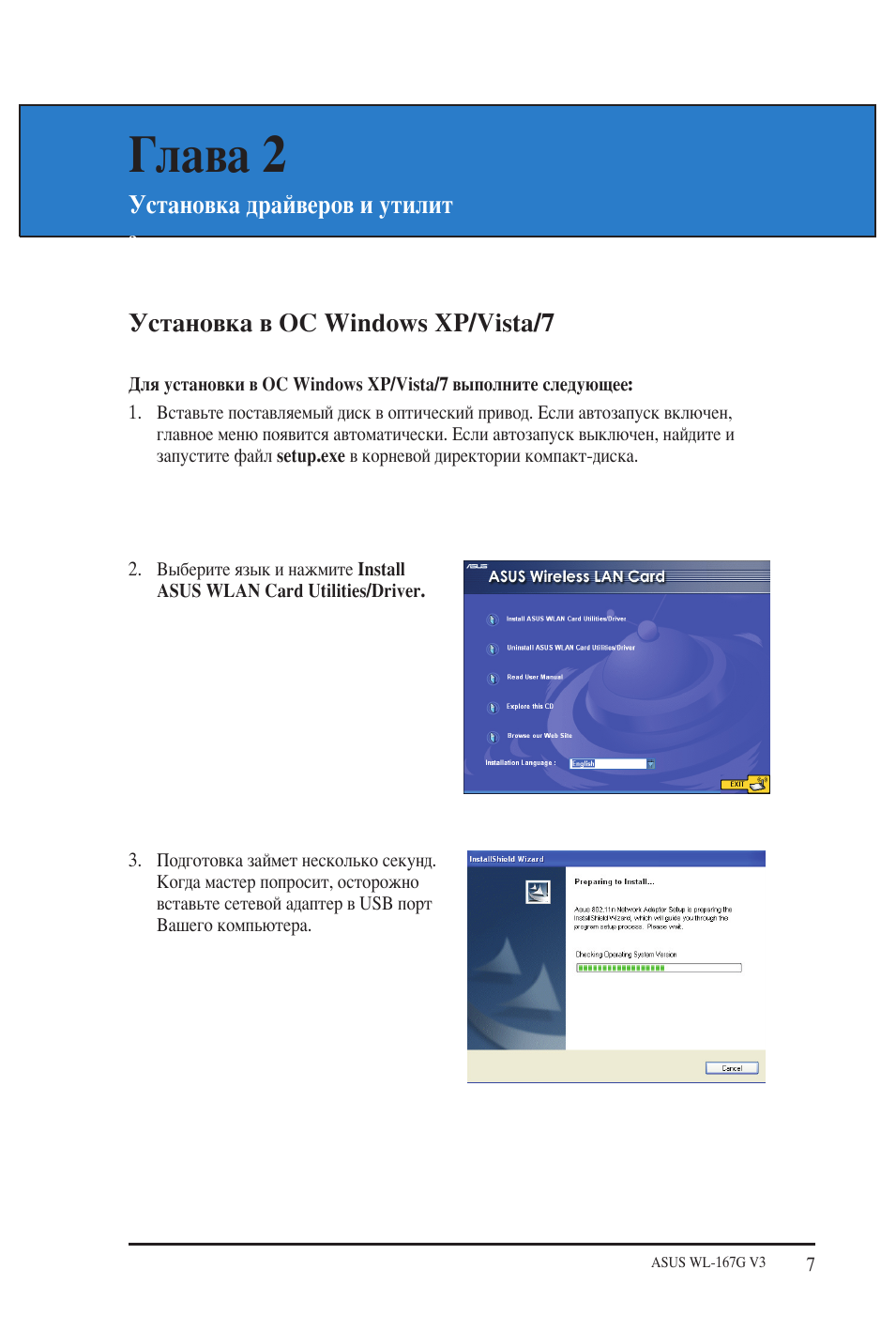

2. Выберите язык и нажмите Install

ASUS WLAN Card Utilities/Driver.

Установка в ОС Windows XP/Vista/7

Для установки в ОС Windows XP/Vista/7 выполните следующее:
1. Вставьте поставляемый диск в оптический привод. Если автозапуск включен,

главное меню появится автоматически. Если автозапуск выключен, найдите и

запустите файл setup.exe в корневой директории компакт-диска.

Глава

Установка драйверов и утилит

a

3. Подготовка займет несколько секунд.

Когда мастер попросит, осторожно

вставьте сетевой адаптер в USB порт

Вашего компьютера.

8

ASUS WL-167G V3

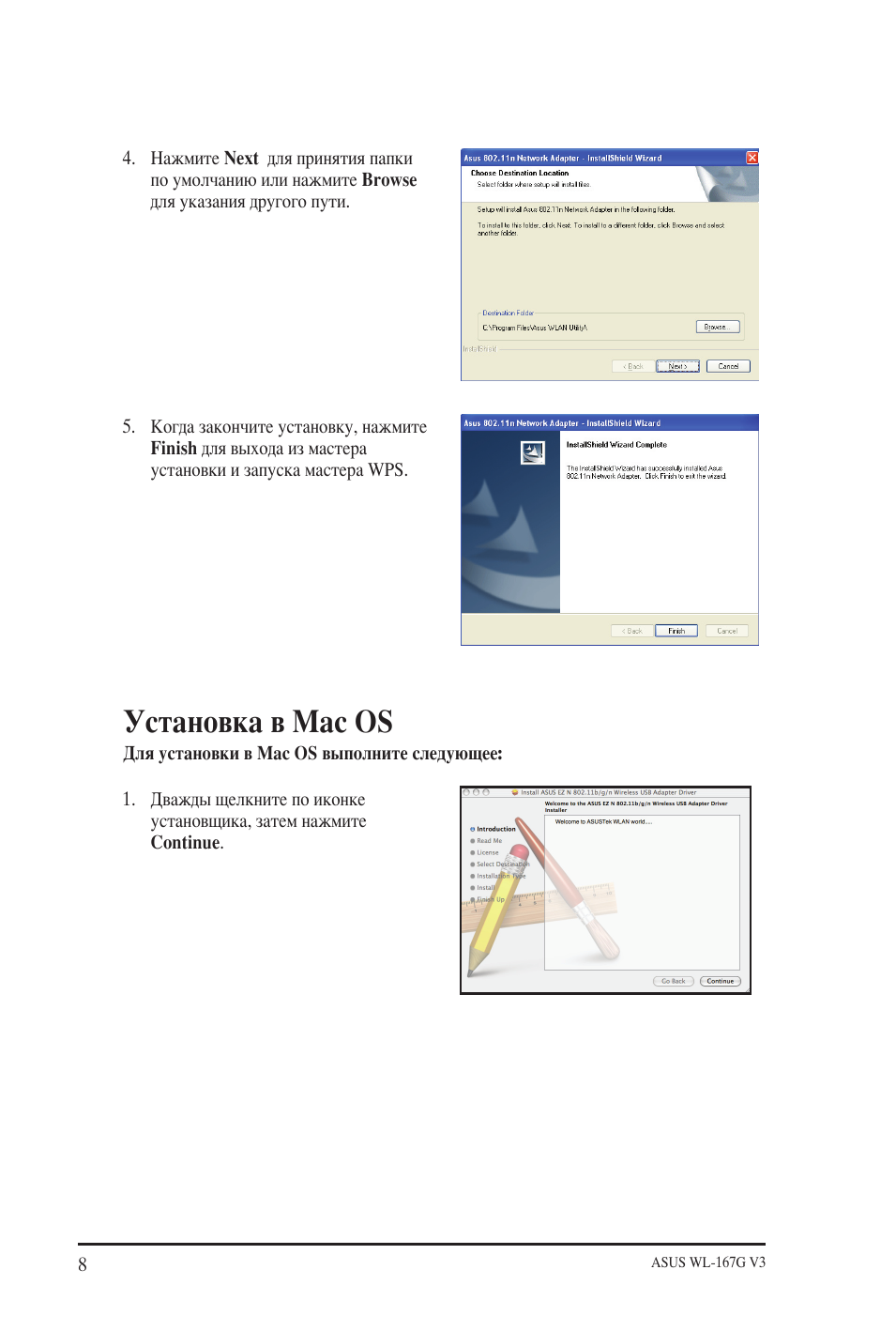

5. Когда закончите установку, нажмите

Finish для выхода из мастера

установки и запуска мастера WPS.

Установка в Mac OS

Для установки в Mac OS выполните следующее:

1. Дважды щелкните по иконке

установщика, затем нажмите

Continue.

4. Нажмите Next для принятия папки

по умолчанию или нажмите Browse

для указания другого пути.

Глава 2: Установка драйверов и утилит

9

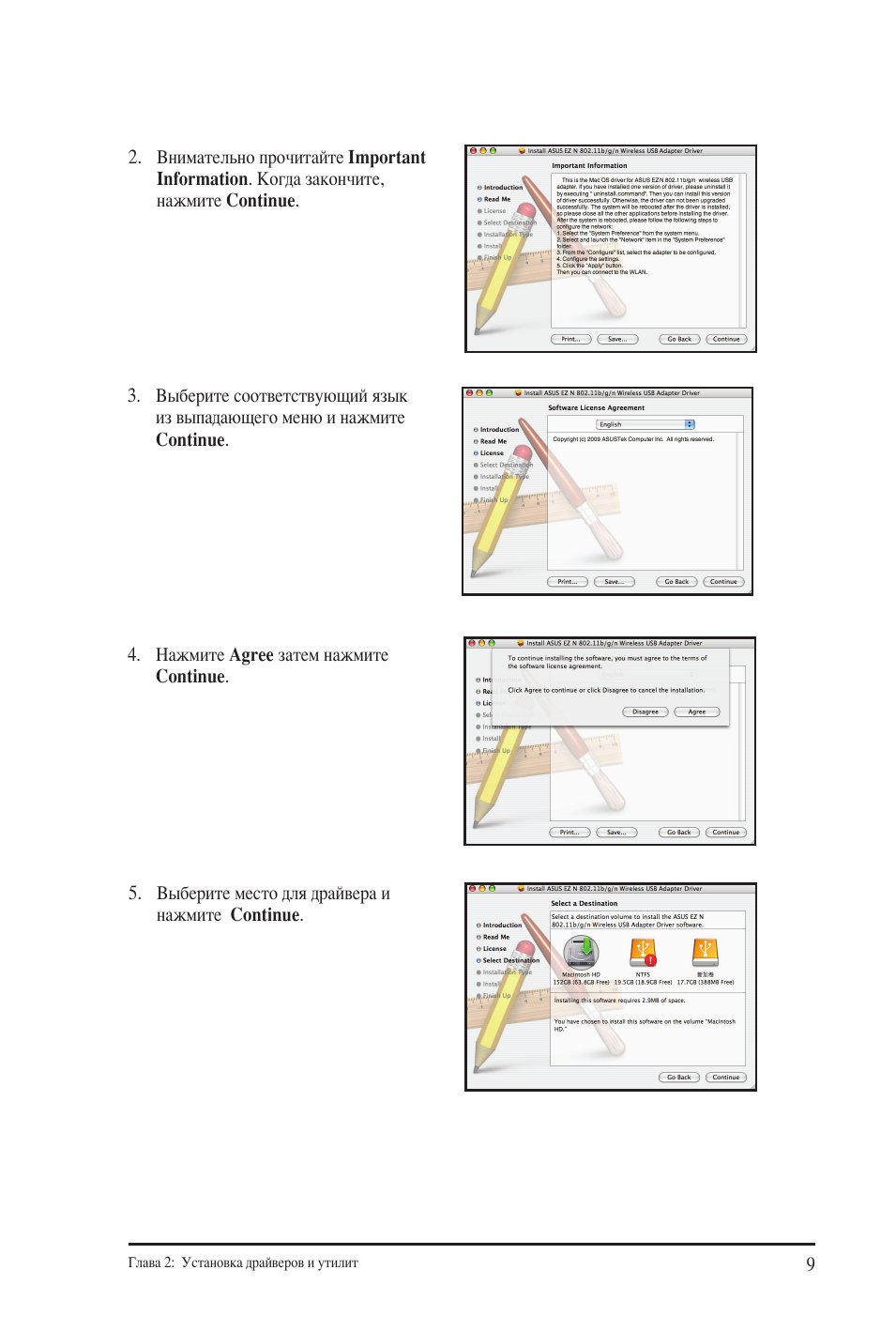

4. Нажмите Agree затем нажмите

Continue.

2. Внимательно прочитайте Important

Information. Когда закончите,

нажмите Continue.

3. Выберите соответствующий язык

из выпадающего меню и нажмите

Continue.

5. Выберите место для драйвера и

нажмите Continue.

10

ASUS WL-167G V3

6. Нажмите Install.

7. При появлении запроса введите свой

пароль и нажмите ОК.

8. Нажмите Continue Installation для

подтверждения.

9. Нажмите Restart для завершения

процесса установки.
