Quick Start Guide

First Edition

January 2010

Copyright

©

2010 ASUSTeK COMPUTER INC.

All Rights Reserved

U5284

P5G41C-M LX

Motherboard

2

Français

ASUS P5G41C-M LX

A

B

2.

Installer le CPU

Pour installer le CPU :

1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B)

jusqu’à ce qu’il soit libéré de son onglet de rétention.

1.

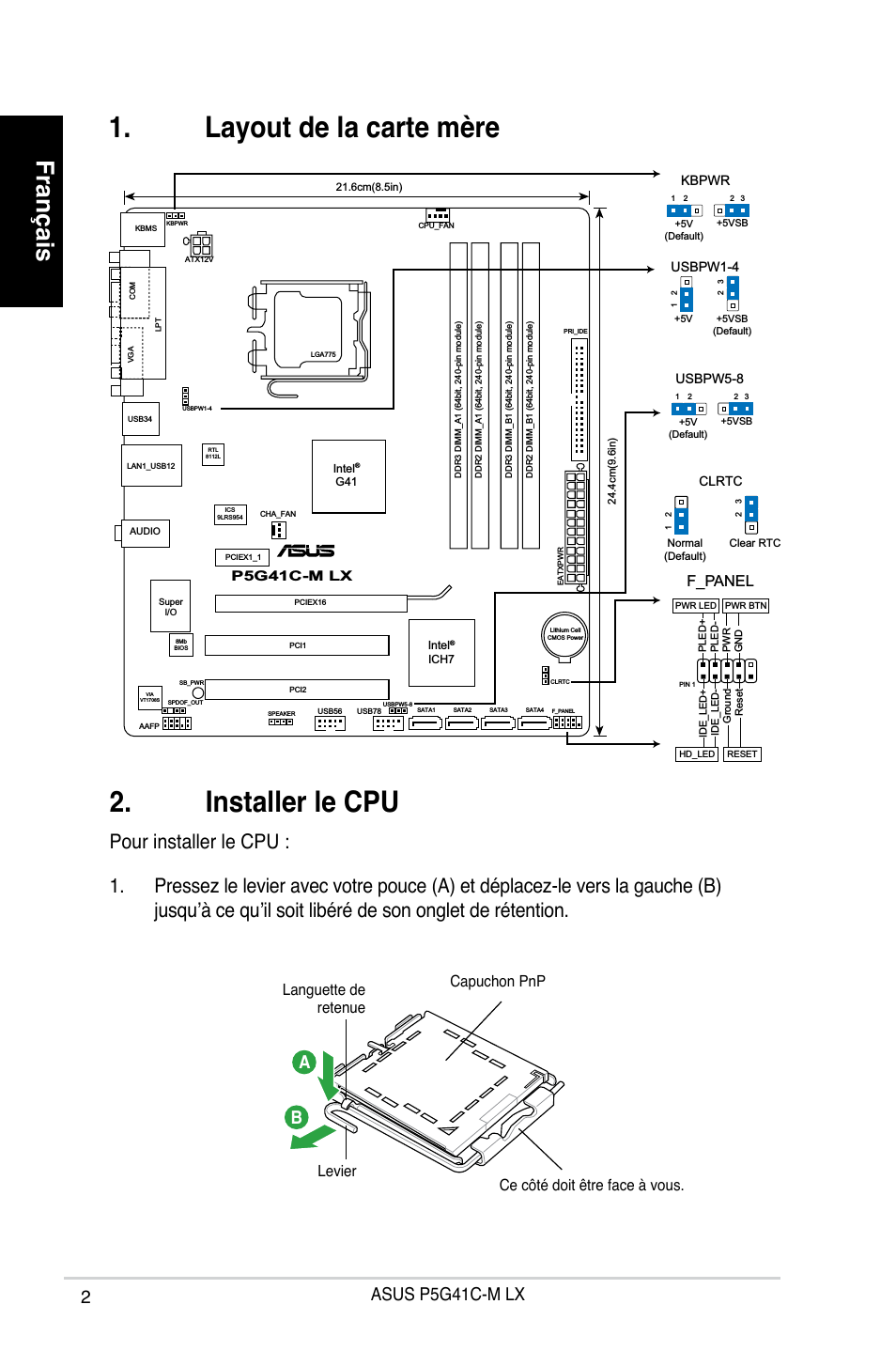

Layout de la carte mère

Languette de

retenue

Levier

Ce côté doit être face à vous.

Capuchon PnP

P5G41C-M LX

PCIEX16

PCIEX1_1

PCI2

PCI1

PRI_IDE

USB78

USB56

F_PANEL

AAFP

ICS

9LRS954

ATX12V

EATXPW

R

CPU_FAN

Intel

®

G41

Lithium Cell

CMOS Power

Super

I/O

AUDIO

VIA

VT1708S

RTL

8112L

KBMS

8Mb

BIOS

SB_PWR

CLRTC

USBPW1-4

USBPW5-8

SPEAKER

SPDOF_OUT

KBPWR

21.6cm(8.5in)

24.4cm(9.6in)

LGA775

Intel

®

ICH7

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

LAN1_USB12

USB34

SATA1

SATA2

SATA3

SATA4

CHA_FAN

VG

A

LPT

COM

1

2

2

3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-8

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED

-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET



Français

ASUS P5G41C-M LX

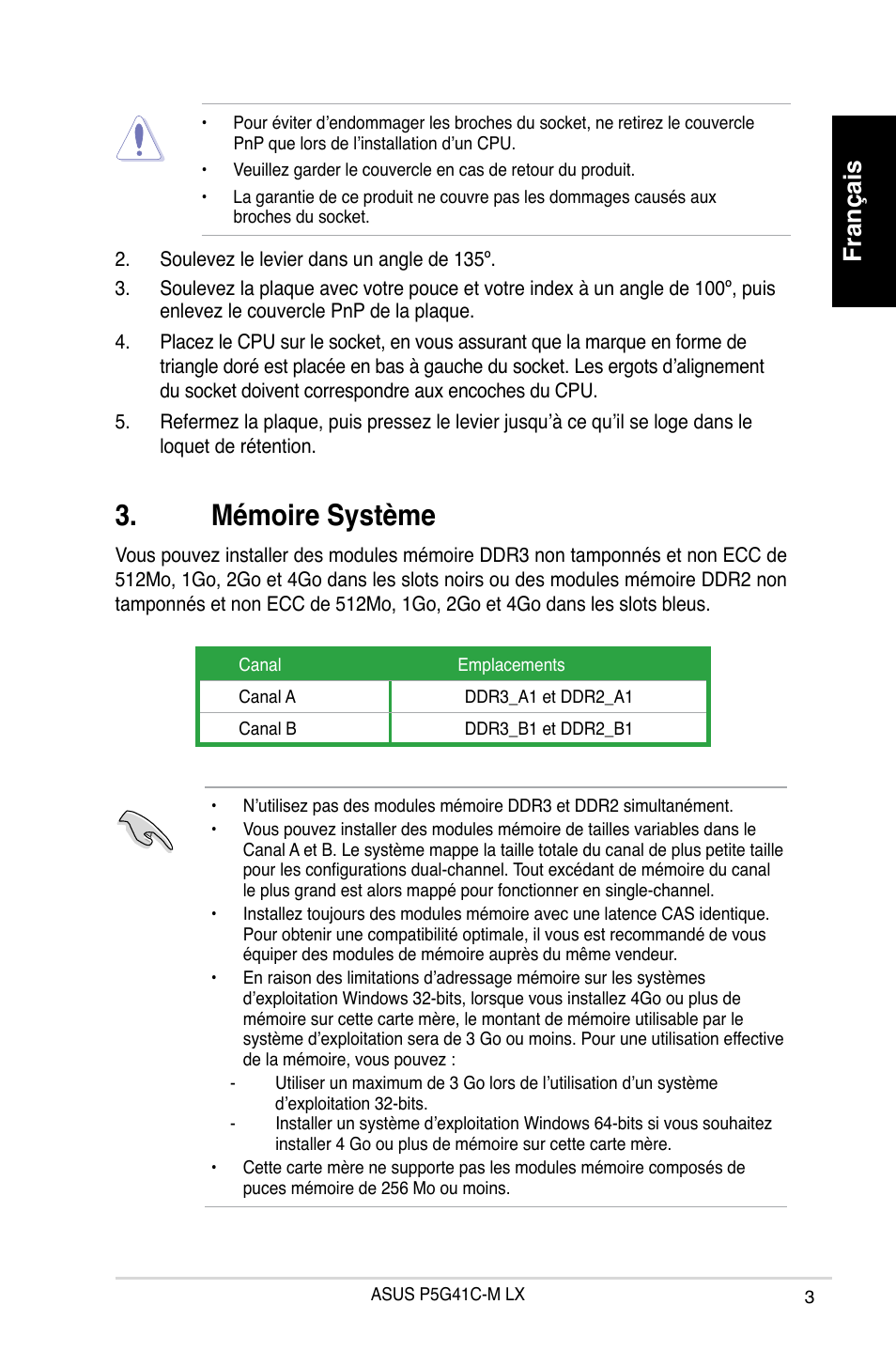

2. Soulevez le levier dans un angle de 135º.
3. Soulevez la plaque avec votre pouce et votre index à un angle de 100º, puis

enlevez le couvercle PnP de la plaque.

4. Placez le CPU sur le socket, en vous assurant que la marque en forme de

triangle doré est placée en bas à gauche du socket. Les ergots d’alignement

du socket doivent correspondre aux encoches du CPU.

5. Refermez la plaque, puis pressez le levier jusqu’à ce qu’il se loge dans le

loquet de rétention.

• Pour éviter d’endommager les broches du socket, ne retirez le couvercle

PnP que lors de l’installation d’un CPU.

• Veuillez garder le couvercle en cas de retour du produit.
• La garantie de ce produit ne couvre pas les dommages causés aux

broches du socket.

3.

Mémoire Système

Vous pouvez installer des modules mémoire DDR3 non tamponnés et non ECC de

512Mo, 1Go, 2Go et 4Go dans les slots noirs ou des modules mémoire DDR2 non

tamponnés et non ECC de 512Mo, 1Go, 2Go et 4Go dans les slots bleus.

• N’utilisez pas des modules mémoire DDR3 et DDR2 simultanément.

• Vous pouvez installer des modules mémoire de tailles variables dans le

Canal A et B. Le système mappe la taille totale du canal de plus petite taille

pour les configurations dual-channel. Tout excédant de mémoire du canal

le plus grand est alors mappé pour fonctionner en single-channel.

• Installez toujours des modules mémoire avec une latence CAS identique.

Pour obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

• En raison des limitations d’adressage mémoire sur les systèmes

d’exploitation Windows 32-bits, lorsque vous installez 4Go ou plus de

mémoire sur cette carte mère, le montant de mémoire utilisable par le

système d’exploitation sera de 3 Go ou moins. Pour une utilisation effective

de la mémoire, vous pouvez :

-

Utiliser un maximum de 3 Go lors de l’utilisation d’un système

d’exploitation 32-bits.

-

Installer un système d’exploitation Windows 64-bits si vous souhaitez

installer 4 Go ou plus de mémoire sur cette carte mère.

• Cette carte mère ne supporte pas les modules mémoire composés de

puces mémoire de 256 Mo ou moins.

Canal

Emplacements

Canal A

DDR3_A1 et DDR2_A1

Canal B

DDR3_B1 et DDR2_B1

4

Français

ASUS P5G41C-M LX

4.

Informations du BIOS

Utilisez le programme de configuration du BIOS pour mettre à jour le BIOS ou

configurer ses paramètres. Les écrans BIOS comprennent les clés de navigation

et une courte aide en ligne pour vous guider. Si vous rencontrez des problèmes

liés au système ou si le système devient instable une fois que vous aurez modifié

les paramètres, chargez les Paramètres de Réglage Par Défaut. Rendez visite au

site web d’ASUS (www.asus.com) pour obtenir les mises à jour.
Pour accéder au Setup lors du démarrage:
Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On

Self Test ). Si vous ne pressez pas la touche <Suppr>, le POST continuera son

programme de test.
Pour accéder au programme de configuration du BIOS après le POST :
• Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez

<Suppr> lors du POST, ou

• Pressez le bouton de réinitialisation situé sur le châssis puis pressez <Suppr>

lors du POST, ou

• Eteignez et rallumez le système puis pressez <Suppr> lors du POST.
Pour mettre à jour le BIOS avec ASUS EZ Flash 2 :
Démarrez le système et appuyez sur <Alt> + <F2> lors du POST pour lancer EZ

Flash 2. Insérez un disque flash USB contenant le dernier fichier image du BIOS.

EZ Flash 2 lance le processus de mise à jour du BIOS et redémarre le système

automatiquement une fois terminé.
Pour restaurer le BIOS avec CrashFree BIOS 3 :
Démarrez le système. Si le BIOS est corrompu, l’outil de restauration automatique

CrashFree BIOS 3 vérifiera la présence du fichier du BIOS sur le lecteur optique

et le disque flash USB. Connectez un disque flash USB ou insérez le DVD de

support dans le lecteur optique contenant le dernier fichier image du BIOS ou celui

d’origine. Redémarrez le système une fois le processus de restauration du BIOS

terminé.

5.

Informations sur le DVD de support

Cette carte mère supporte les systèmes d’exploitation Windows

®

XP / Vista / 7.

Installez toujours la dernière version d’OS et les mises à jour correspondantes de

manière à profiter pleinement des caractéristiques de votre matériel.
Le DVD de support livré avec la carte mère contient les pilotes, les applications

logicielles, et les utilitaires que vous pouvez installer pour tirer partie de toutes les

fonctions de la carte mère.

Si l

’Exécution automatique n’est pas activée sur votre ordinateur, parcourez

le contenu du DVD de support pour localiser le fichier ASSETUP.EXE dans le

répertoire BIN. Double-cliquez sur

ASSETUP.EXE pour lancer le DVD.

5

Deutsch

ASUS P5G41C-M LX

A

B

1.

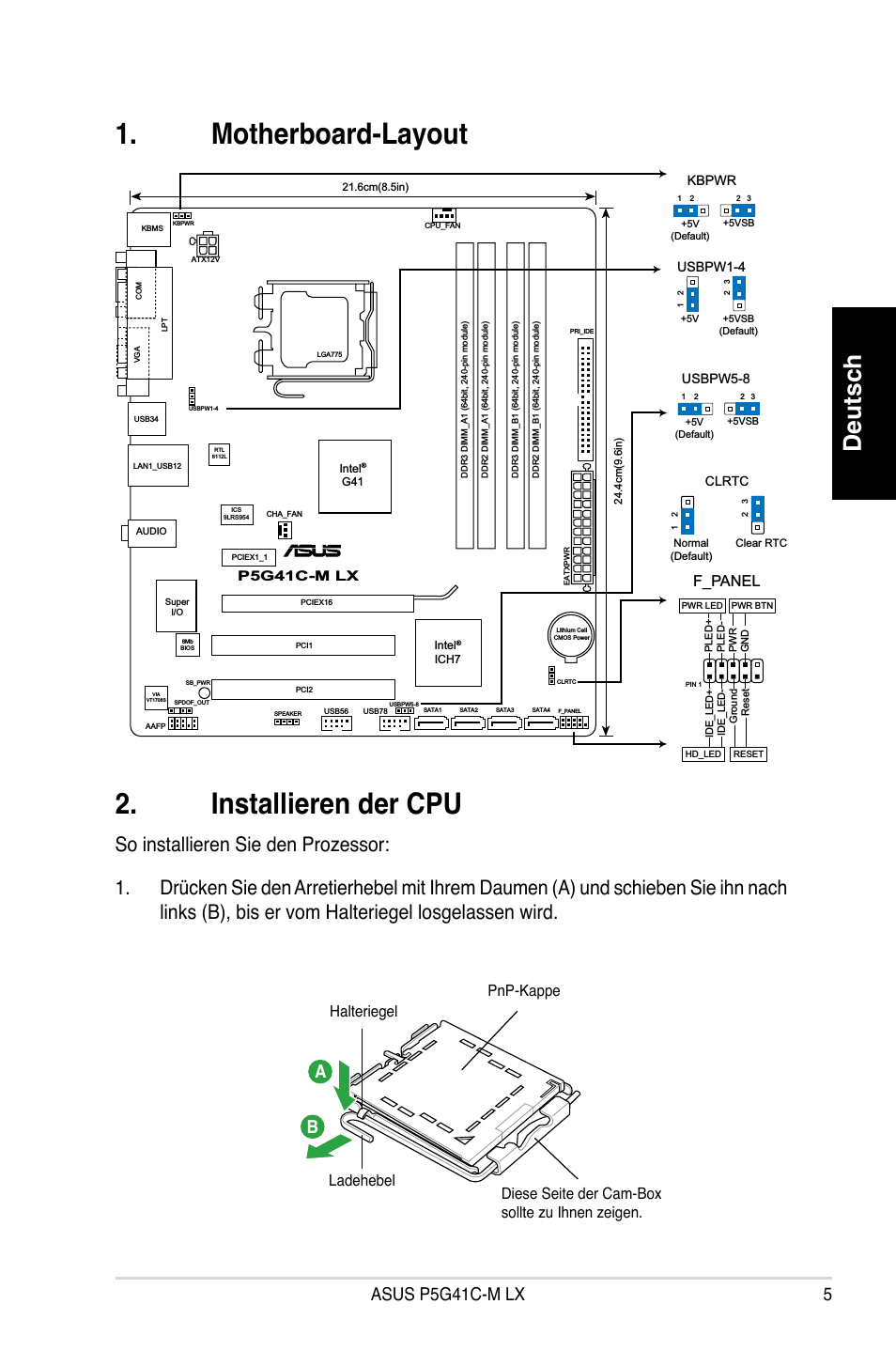

Motherboard-Layout

2.

Installieren der CPU

So installieren Sie den Prozessor:

1. Drücken Sie den Arretierhebel mit Ihrem Daumen (A) und schieben Sie ihn nach

links (B), bis er vom Halteriegel losgelassen wird.

Ladehebel

Halteriegel

PnP-Kappe

Diese Seite der Cam-Box

sollte zu Ihnen zeigen.

P5G41C-M LX

PCIEX16

PCIEX1_1

PCI2

PCI1

PRI_IDE

USB78

USB56

F_PANEL

AAFP

ICS

9LRS954

ATX12V

EATXPW

R

CPU_FAN

Intel

®

G41

Lithium Cell

CMOS Power

Super

I/O

AUDIO

VIA

VT1708S

RTL

8112L

KBMS

8Mb

BIOS

SB_PWR

CLRTC

USBPW1-4

USBPW5-8

SPEAKER

SPDOF_OUT

KBPWR

21.6cm(8.5in)

24.4cm(9.6in)

LGA775

Intel

®

ICH7

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

LAN1_USB12

USB34

SATA1

SATA2

SATA3

SATA4

CHA_FAN

VG

A

LPT

COM

1

2

2

3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-8

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED

-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

6

Deutsch

ASUS P5G41C-M LX

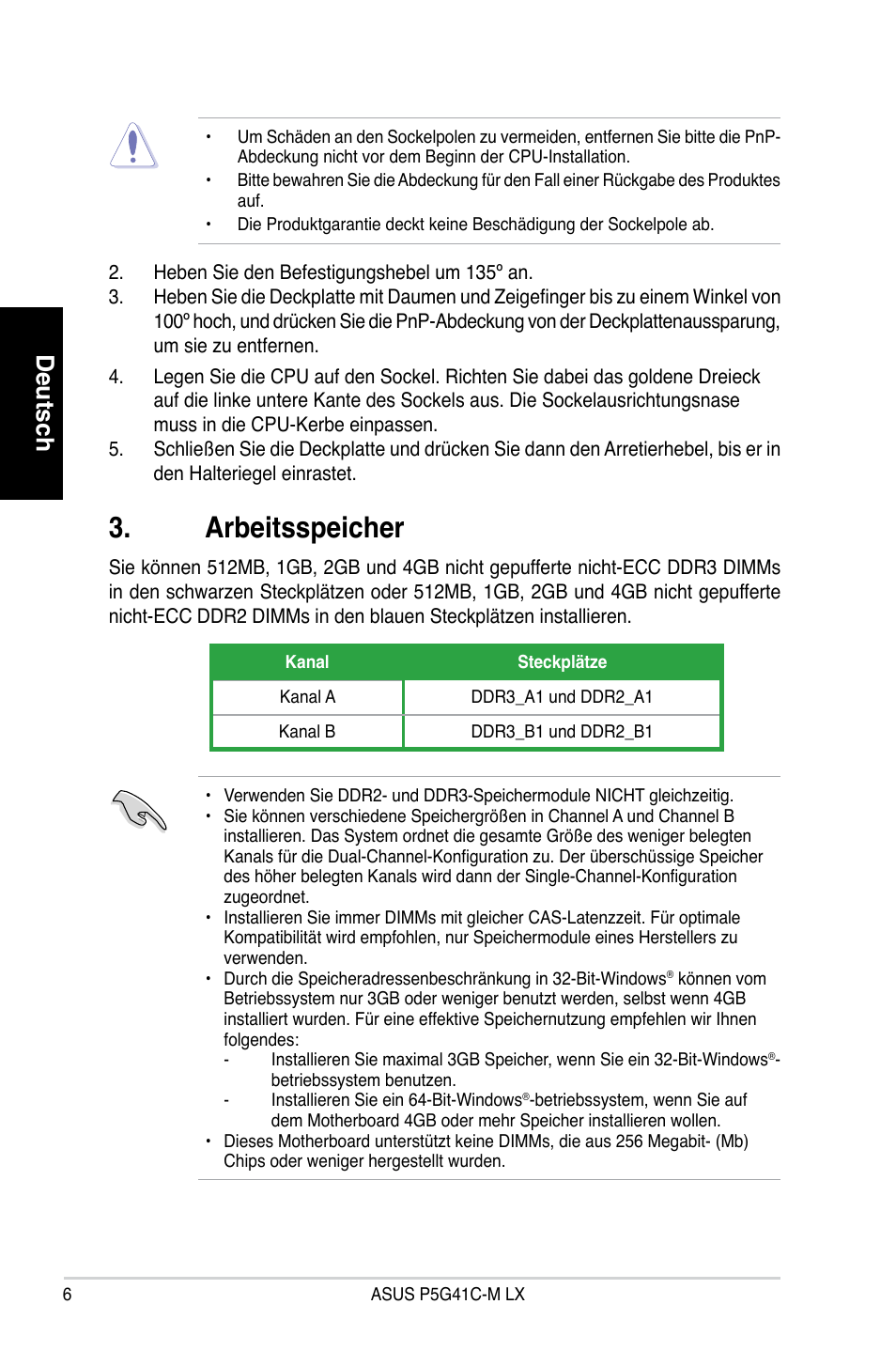

3.

Arbeitsspeicher

Sie können 512MB, 1GB, 2GB und 4GB nicht gepufferte nicht-ECC DDR3 DIMMs

in den schwarzen Steckplätzen oder 512MB, 1GB, 2GB und 4GB nicht gepufferte

nicht-ECC DDR2 DIMMs in den blauen Steckplätzen installieren.

2. Heben Sie den Befestigungshebel um 135º an.

3. Heben Sie die Deckplatte mit Daumen und Zeigefinger bis zu einem Winkel von

100º hoch, und drücken Sie die PnP-Abdeckung von der Deckplattenaussparung,

um sie zu entfernen.

4. Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck

auf die linke untere Kante des Sockels aus. Die Sockelausrichtungsnase

muss in die CPU-Kerbe einpassen.

5. Schließen Sie die Deckplatte und drücken Sie dann den Arretierhebel, bis er in

den Halteriegel einrastet.

• Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-

Abdeckung nicht vor dem Beginn der CPU-Installation.

• Bitte bewahren Sie die Abdeckung für den Fall einer Rückgabe des Produktes

auf.

• Die Produktgarantie deckt keine Beschädigung der Sockelpole ab.

• Verwenden Sie DDR2- und DDR3-Speichermodule NICHT gleichzeitig.

• Sie können verschiedene Speichergrößen in Channel A und Channel B

installieren. Das System ordnet die gesamte Größe des weniger belegten

Kanals für die Dual-Channel-Konfiguration zu. Der überschüssige Speicher

des höher belegten Kanals wird dann der Single-Channel-Konfiguration

zugeordnet.

• Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale

Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers zu

verwenden.

• Durch die Speicheradressenbeschränkung in 32-Bit-Windows

®

können vom

Betriebssystem nur 3GB oder weniger benutzt werden, selbst wenn 4GB

installiert wurden. Für eine effektive Speichernutzung empfehlen wir Ihnen

folgendes:

- Installieren Sie maximal 3GB Speicher, wenn Sie ein 32-Bit-Windows

®

-

betriebssystem benutzen.

- Installieren Sie ein 64-Bit-Windows

®

-betriebssystem, wenn Sie auf

dem Motherboard 4GB oder mehr Speicher installieren wollen.

• Dieses Motherboard unterstützt keine DIMMs, die aus 256 Megabit- (Mb)

Chips oder weniger hergestellt wurden.

Kanal

Steckplätze

Kanal A

DDR3_A1 und DDR2_A1

Kanal B

DDR3_B1 und DDR2_B1

7

Deutsch

ASUS P5G41C-M LX

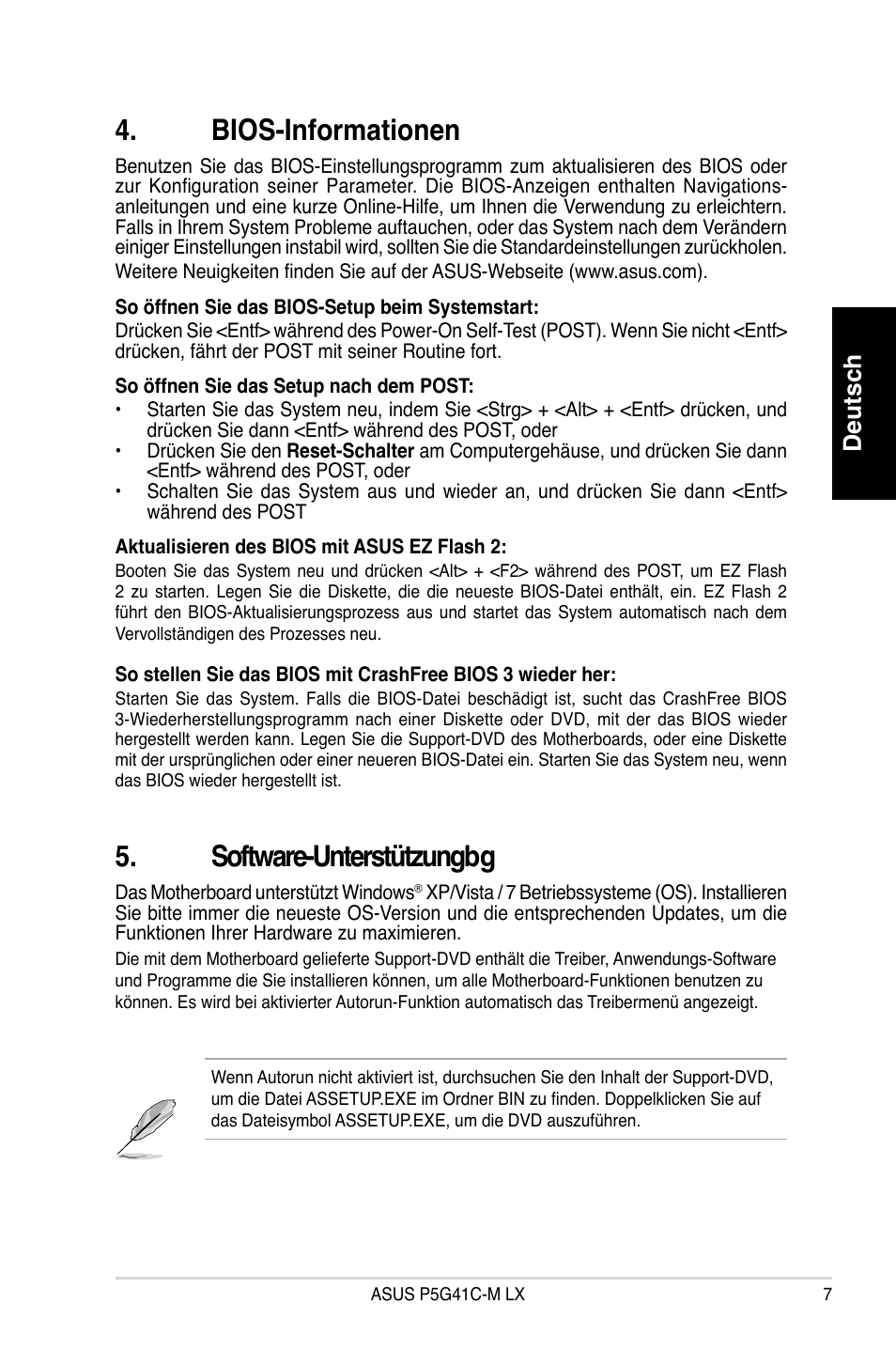

4.

BIOS-Informationen

Benutzen Sie das BIOS-Einstellungsprogramm zum aktualisieren des BIOS oder

zur Konfiguration seiner Parameter. Die BIOS-Anzeigen enthalten Navigations-

anleitungen und eine kurze Online-Hilfe, um Ihnen die Verwendung zu erleichtern.

Falls in Ihrem System Probleme auftauchen, oder das System nach dem Verändern

einiger Einstellungen instabil wird, sollten Sie die Standardeinstellungen zurückholen.

Weitere Neuigkeiten finden Sie auf der ASUS-Webseite (www.asus.com).
So öffnen Sie das BIOS-Setup beim Systemstart:

Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie nicht <Entf>

drücken, fährt der POST mit seiner Routine fort.
So öffnen Sie das Setup nach dem POST:

• Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf> drücken, und

drücken Sie dann <Entf> während des POST, oder

• Drücken Sie den Reset-Schalter am Computergehäuse, und drücken Sie dann

<Entf> während des POST, oder

• Schalten Sie das System aus und wieder an, und drücken Sie dann <Entf>

während des POST

Aktualisieren des BIOS mit ASUS EZ Flash 2:

Booten Sie das System neu und drücken <Alt> + <F2> während des POST, um EZ Flash

2 zu starten. Legen Sie die Diskette, die die neueste BIOS-Datei enthält, ein. EZ Flash 2

führt den BIOS-Aktualisierungsprozess aus und startet das System automatisch nach dem

Vervollständigen des Prozesses neu.

So stellen Sie das BIOS mit CrashFree BIOS 3 wieder her:

Starten Sie das System. Falls die BIOS-Datei beschädigt ist, sucht das CrashFree BIOS

3-Wiederherstellungsprogramm nach einer Diskette oder DVD, mit der das BIOS wieder

hergestellt werden kann. Legen Sie die Support-DVD des Motherboards, oder eine Diskette

mit der ursprünglichen oder einer neueren BIOS-Datei ein. Starten Sie das System neu, wenn

das BIOS wieder hergestellt ist.

5.

Software-Unterstützungbg

Das Motherboard unterstützt Windows

®

XP/Vista / 7 Betriebssysteme (OS). Installieren

Sie bitte immer die neueste OS-Version und die entsprechenden Updates, um die

Funktionen Ihrer Hardware zu maximieren.

Die mit dem Motherboard gelieferte Support-DVD enthält die Treiber, Anwendungs-Software

und Programme die Sie installieren können, um alle Motherboard-Funktionen benutzen zu

können. Es wird bei aktivierter Autorun-Funktion automatisch das Treibermenü angezeigt.

Wenn Autorun nicht aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD,

um die Datei ASSETUP.EXE im Ordner BIN zu finden. Doppelklicken Sie auf

das Dateisymbol ASSETUP.EXE, um die DVD auszuführen.



Italiano

ASUS P5G41C-M LX

A

B

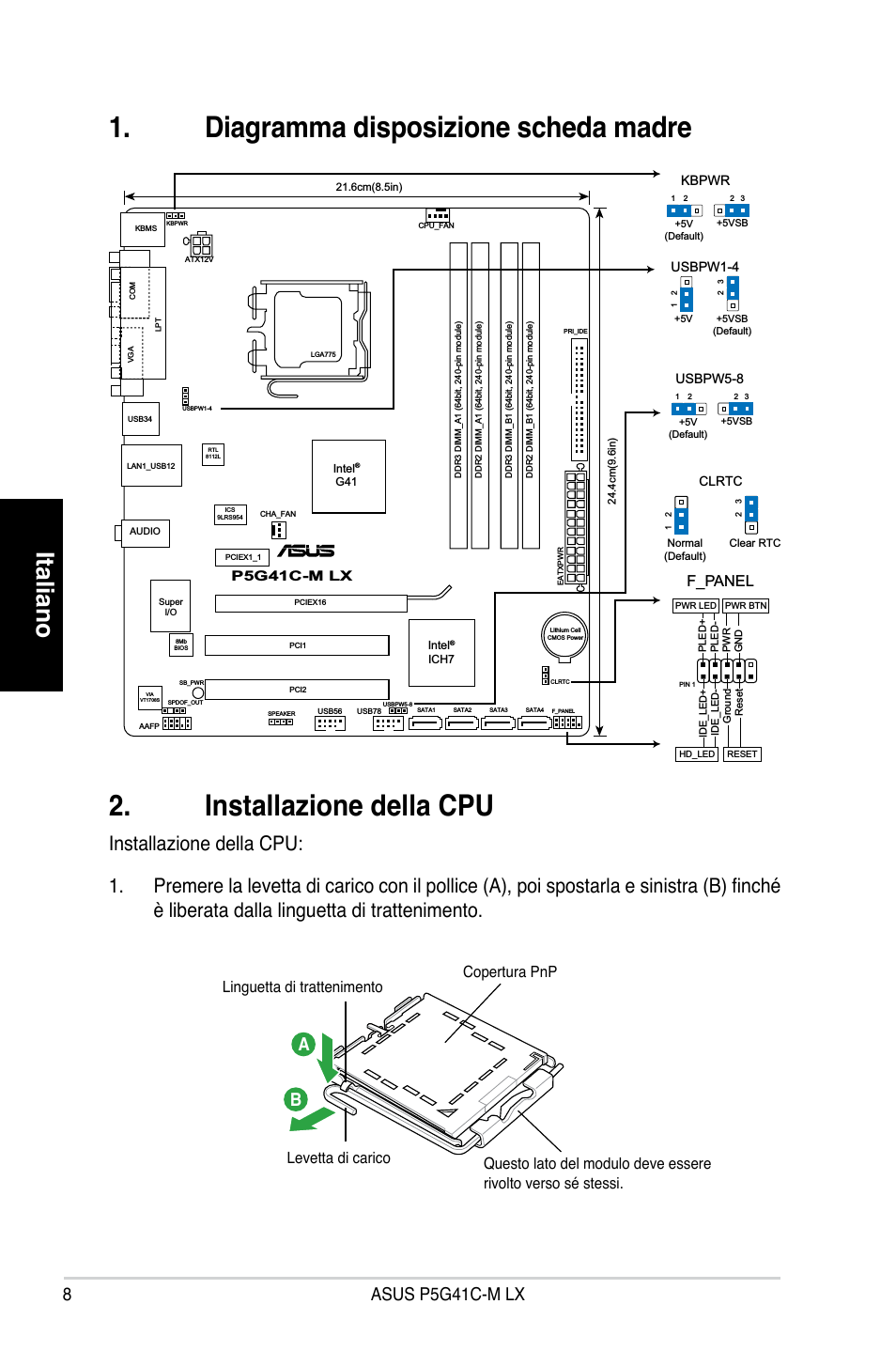

1.

Diagramma disposizione scheda madre

2.

Installazione della CPU

Installazione della CPU:
1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B) finché

è liberata dalla linguetta di trattenimento.

Levetta di carico

Linguetta di trattenimento

Copertura PnP

Questo lato del modulo deve essere

rivolto verso sé stessi.

P5G41C-M LX

PCIEX16

PCIEX1_1

PCI2

PCI1

PRI_IDE

USB78

USB56

F_PANEL

AAFP

ICS

9LRS954

ATX12V

EATXPW

R

CPU_FAN

Intel

®

G41

Lithium Cell

CMOS Power

Super

I/O

AUDIO

VIA

VT1708S

RTL

8112L

KBMS

8Mb

BIOS

SB_PWR

CLRTC

USBPW1-4

USBPW5-8

SPEAKER

SPDOF_OUT

KBPWR

21.6cm(8.5in)

24.4cm(9.6in)

LGA775

Intel

®

ICH7

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

LAN1_USB12

USB34

SATA1

SATA2

SATA3

SATA4

CHA_FAN

VG

A

LPT

COM

1

2

2

3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-8

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED

-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET



Italiano

ASUS P5G41C-M LX

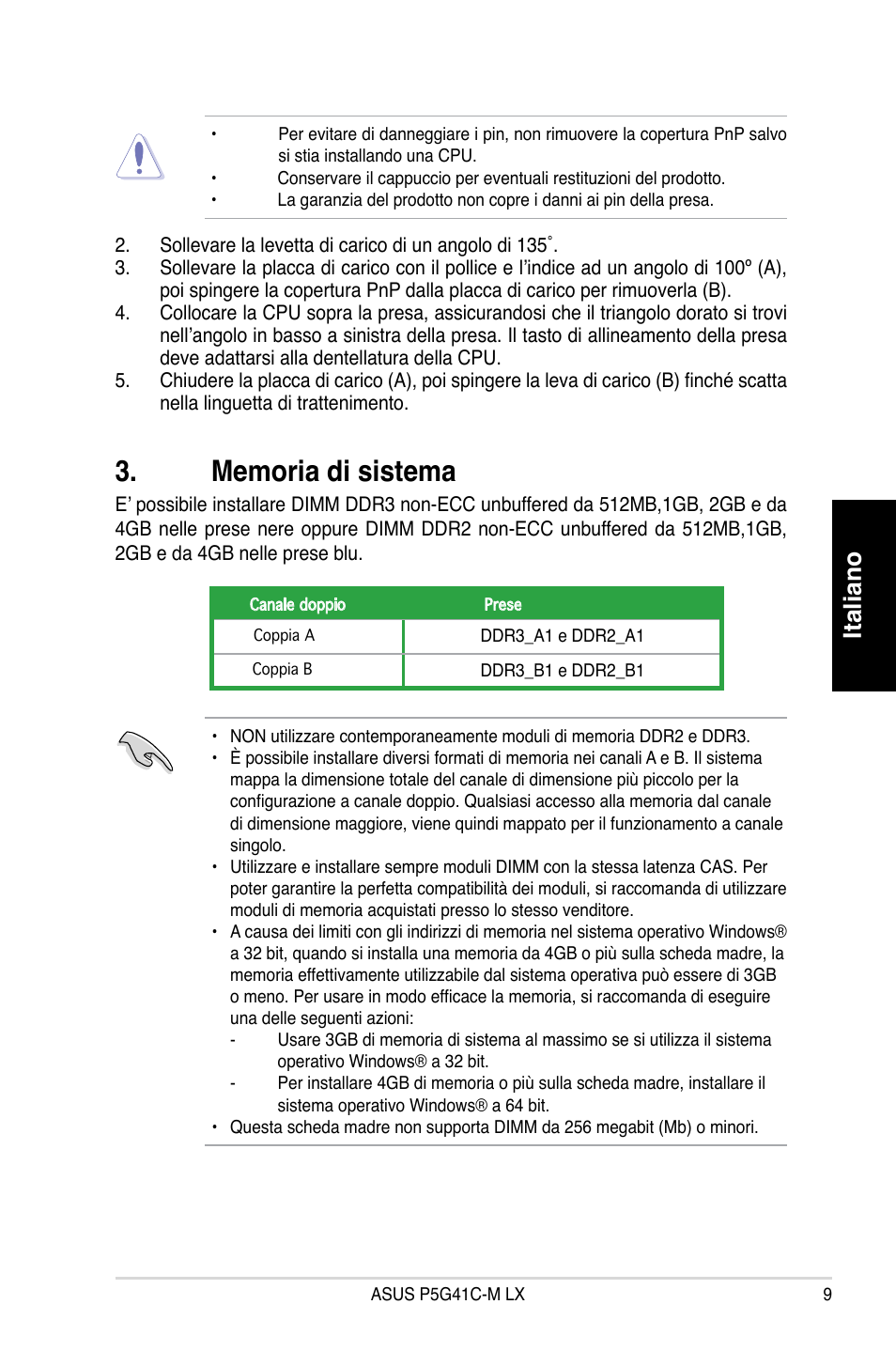

3.

Memoria di sistema

E’ possibile installare DIMM DDR3 non-ECC unbuffered da 512MB,1GB, 2GB e da

4GB nelle prese nere oppure DIMM DDR2 non-ECC unbuffered da 512MB,1GB,

2GB e da 4GB nelle prese blu.

2. Sollevare la levetta di carico di un angolo di 135˚.

3. Sollevare la placca di carico con il pollice e l’indice ad un angolo di 100º (A),

poi spingere la copertura PnP dalla placca di carico per rimuoverla (B).

4. Collocare la CPU sopra la presa, assicurandosi che il triangolo dorato si trovi

nell’angolo in basso a sinistra della presa. Il tasto di allineamento della presa

deve adattarsi alla dentellatura della CPU.

5. Chiudere la placca di carico (A), poi spingere la leva di carico (B) finché scatta

nella linguetta di trattenimento.

•

Per evitare di danneggiare i pin, non rimuovere la copertura PnP salvo

si stia installando una CPU.

•

Conservare il cappuccio per eventuali restituzioni del prodotto.

•

La garanzia del prodotto non copre i danni ai pin della presa.

• NON utilizzare contemporaneamente moduli di memoria DDR2 e DDR3.

• È possibile installare diversi formati di memoria nei canali A e B. Il sistema

mappa la dimensione totale del canale di dimensione più piccolo per la

configurazione a canale doppio. Qualsiasi accesso alla memoria dal canale

di dimensione maggiore, viene quindi mappato per il funzionamento a canale

singolo.

• Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS. Per

poter garantire la perfetta compatibilità dei moduli, si raccomanda di utilizzare

moduli di memoria acquistati presso lo stesso venditore.

• A causa dei limiti con gli indirizzi di memoria nel sistema operativo Windows®

a 32 bit, quando si installa una memoria da 4GB o più sulla scheda madre, la

memoria effettivamente utilizzabile dal sistema operativa può essere di 3GB

o meno. Per usare in modo efficace la memoria, si raccomanda di eseguire

una delle seguenti azioni:

- Usare 3GB di memoria di sistema al massimo se si utilizza il sistema

operativo Windows® a 32 bit.

- Per installare 4GB di memoria o più sulla scheda madre, installare il

sistema operativo Windows® a 64 bit.

• Questa scheda madre non supporta DIMM da 256 megabit (Mb) o minori.

Canale doppio

Prese

Coppia A

DDR3_A1 e DDR2_A1

Coppia B

DDR3_B1 e DDR2_B1

10

Italiano

ASUS P5G41C-M LX

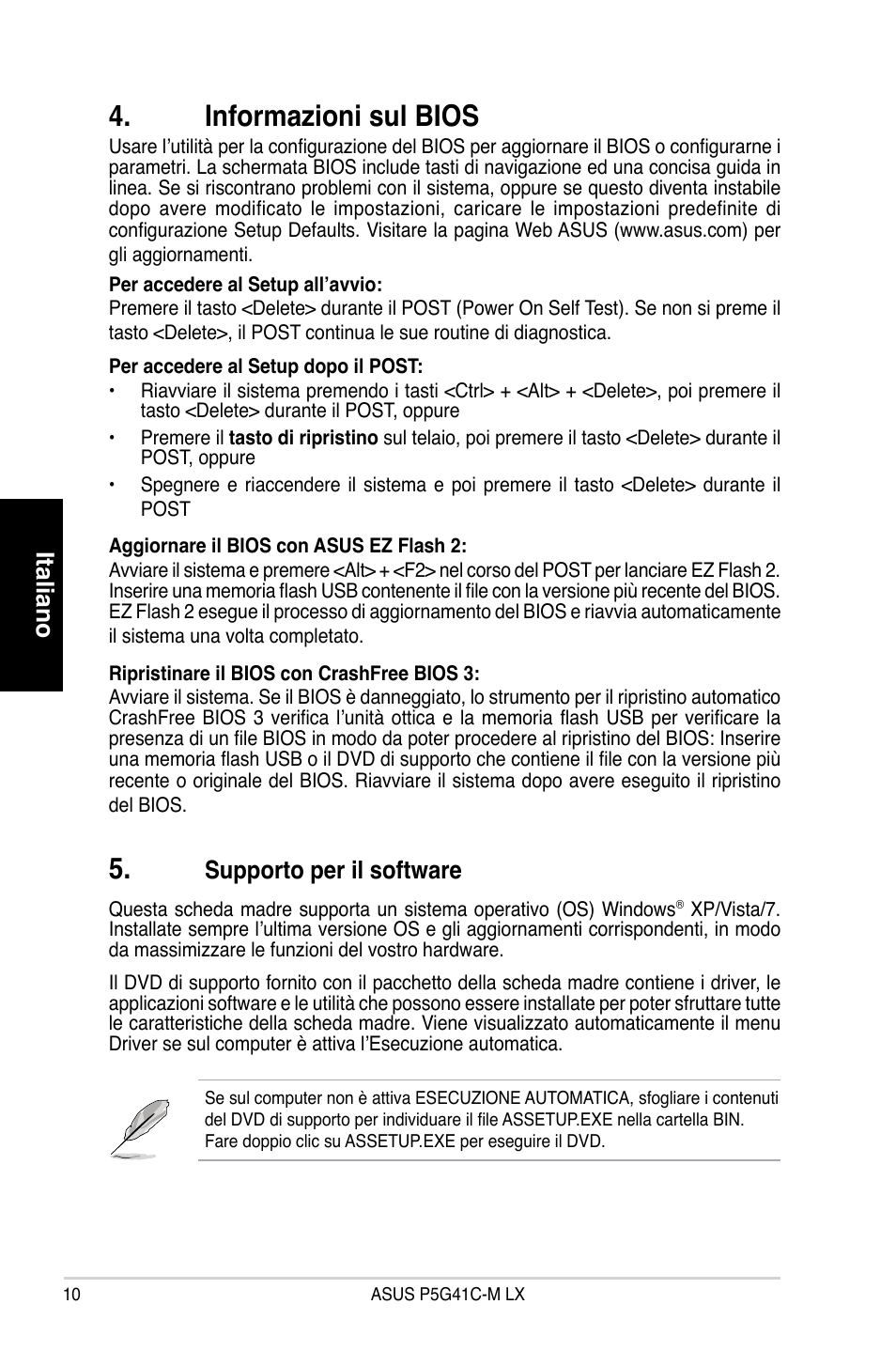

4.

Informazioni sul BIOS

Usare l’utilità per la configurazione del BIOS per aggiornare il BIOS o configurarne i

parametri. La schermata BIOS include tasti di navigazione ed una concisa guida in

linea. Se si riscontrano problemi con il sistema, oppure se questo diventa instabile

dopo avere modificato le impostazioni, caricare le impostazioni predefinite di

configurazione Setup Defaults. Visitare la pagina Web ASUS (www.asus.com) per

gli aggiornamenti.
Per accedere al Setup all’avvio:

Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si preme il

tasto <Delete>, il POST continua le sue routine di diagnostica.
Per accedere al Setup dopo il POST:

• Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere il

tasto <Delete> durante il POST, oppure

• Premere il tasto di ripristino sul telaio, poi premere il tasto <Delete> durante il

POST, oppure

• Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante il

POST

Aggiornare il BIOS con ASUS EZ Flash 2:

Avviare il sistema e premere <Alt> + <F2> nel corso del POST per lanciare EZ Flash 2.

Inserire una memoria flash USB contenente il file con la versione più recente del BIOS.

EZ Flash 2 esegue il processo di aggiornamento del BIOS e riavvia automaticamente

il sistema una volta completato.
Ripristinare il BIOS con CrashFree BIOS 3:

Avviare il sistema. Se il BIOS è danneggiato, lo strumento per il ripristino automatico

CrashFree BIOS 3 verifica l’unità ottica e la memoria flash USB per verificare la

presenza di un file BIOS in modo da poter procedere al ripristino del BIOS: Inserire

una memoria flash USB o il DVD di supporto che contiene il file con la versione più

recente o originale del BIOS. Riavviare il sistema dopo avere eseguito il ripristino

del BIOS.

5.

Supporto per il software

Questa scheda madre supporta un sistema operativo (OS) Windows

®

XP/Vista/7.

Installate sempre l’ultima versione OS e gli aggiornamenti corrispondenti, in modo

da massimizzare le funzioni del vostro hardware.
Il DVD di supporto fornito con il pacchetto della scheda madre contiene i driver, le

applicazioni software e le utilità che possono essere installate per poter sfruttare tutte

le caratteristiche della scheda madre. Viene visualizzato automaticamente il menu

Driver se sul computer è attiva l’Esecuzione automatica.

Se sul computer non è attiva ESECUZIONE AUTOMATICA, sfogliare i contenuti

del DVD di supporto per individuare il file ASSETUP.EXE nella cartella BIN.

Fare doppio clic su ASSETUP.EXE per eseguire il DVD.
