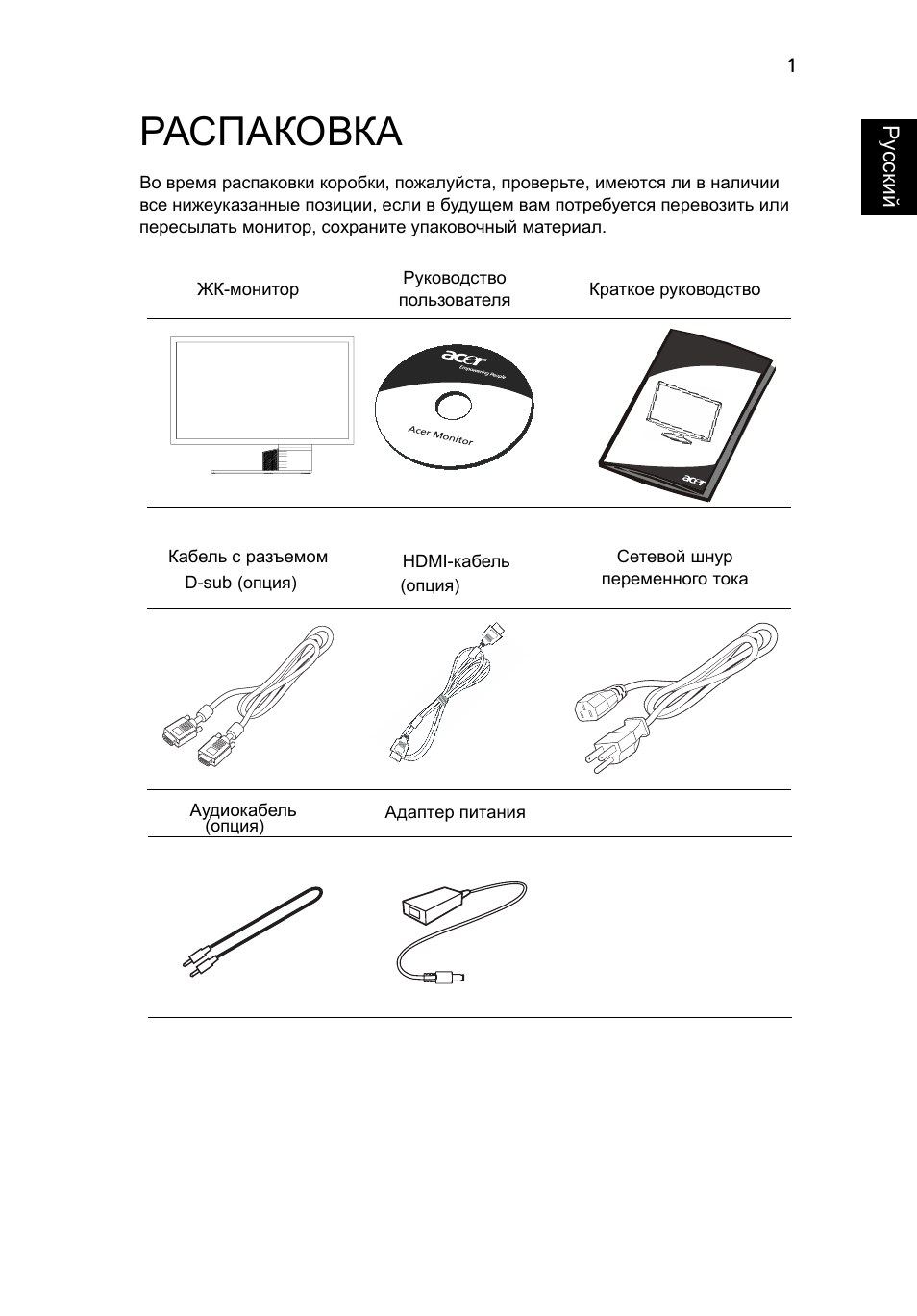

Во время распаковки коробки, пожалуйста, проверьте, имеются ли в наличии все нижеуказанные позиции, если в будущем вам потребуется перевозить или пересылать монитор, сохраните упаковочный материал.

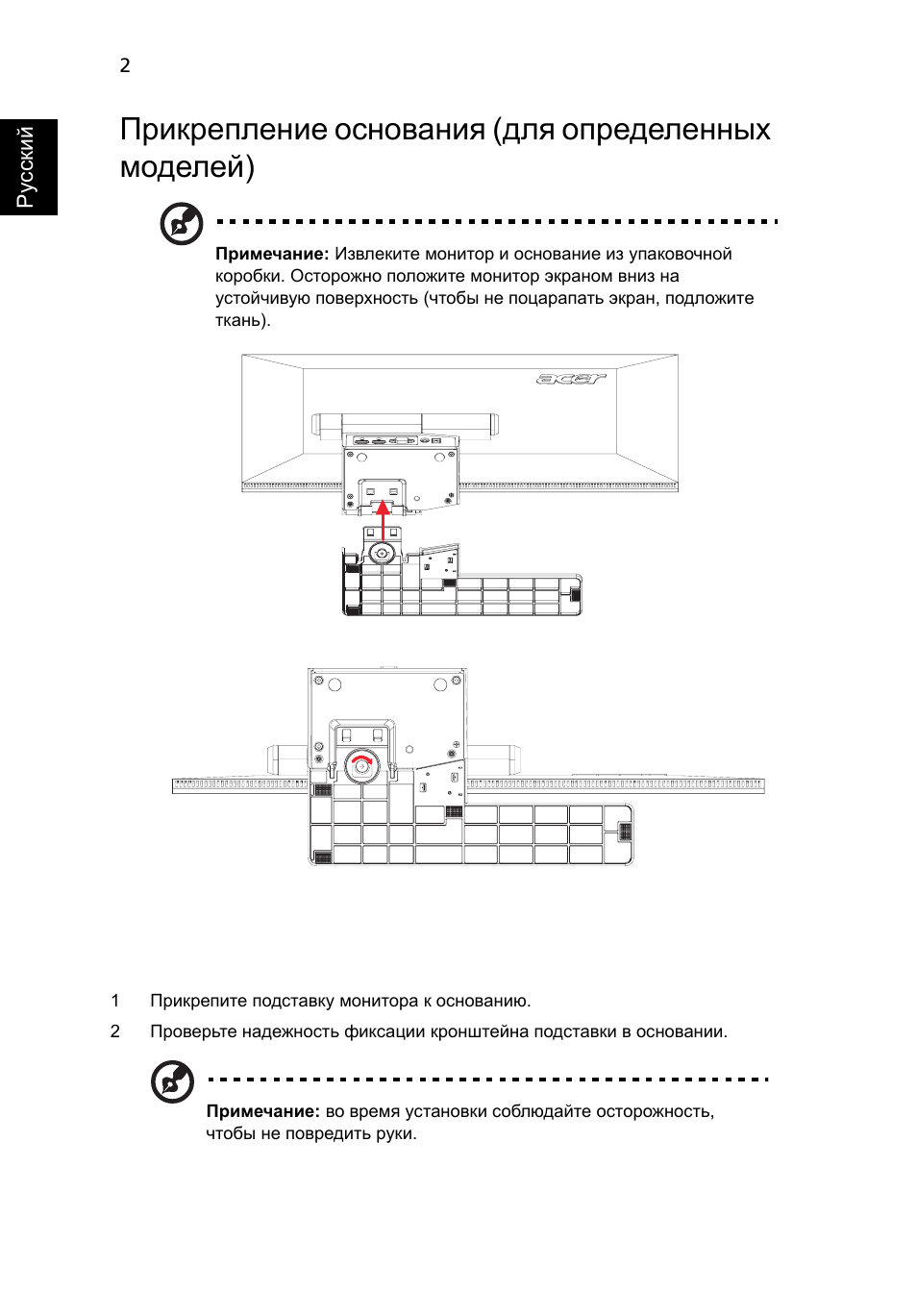

Примечание: Извлеките монитор и основание из упаковочной коробки. Осторожно положите монитор экраном вниз на устойчивую поверхность (чтобы не поцарапать экран, подложите ткань).
1
Прикрепите подставку монитора к основанию.
2
Проверьте надежность фиксации кронштейна подставки в основании.
Примечание: во время установки соблюдайте осторожность, чтобы не повредить руки.
Прикрепление основания (для определенных моделей), Регулировка положения экрана, Экономия энергии

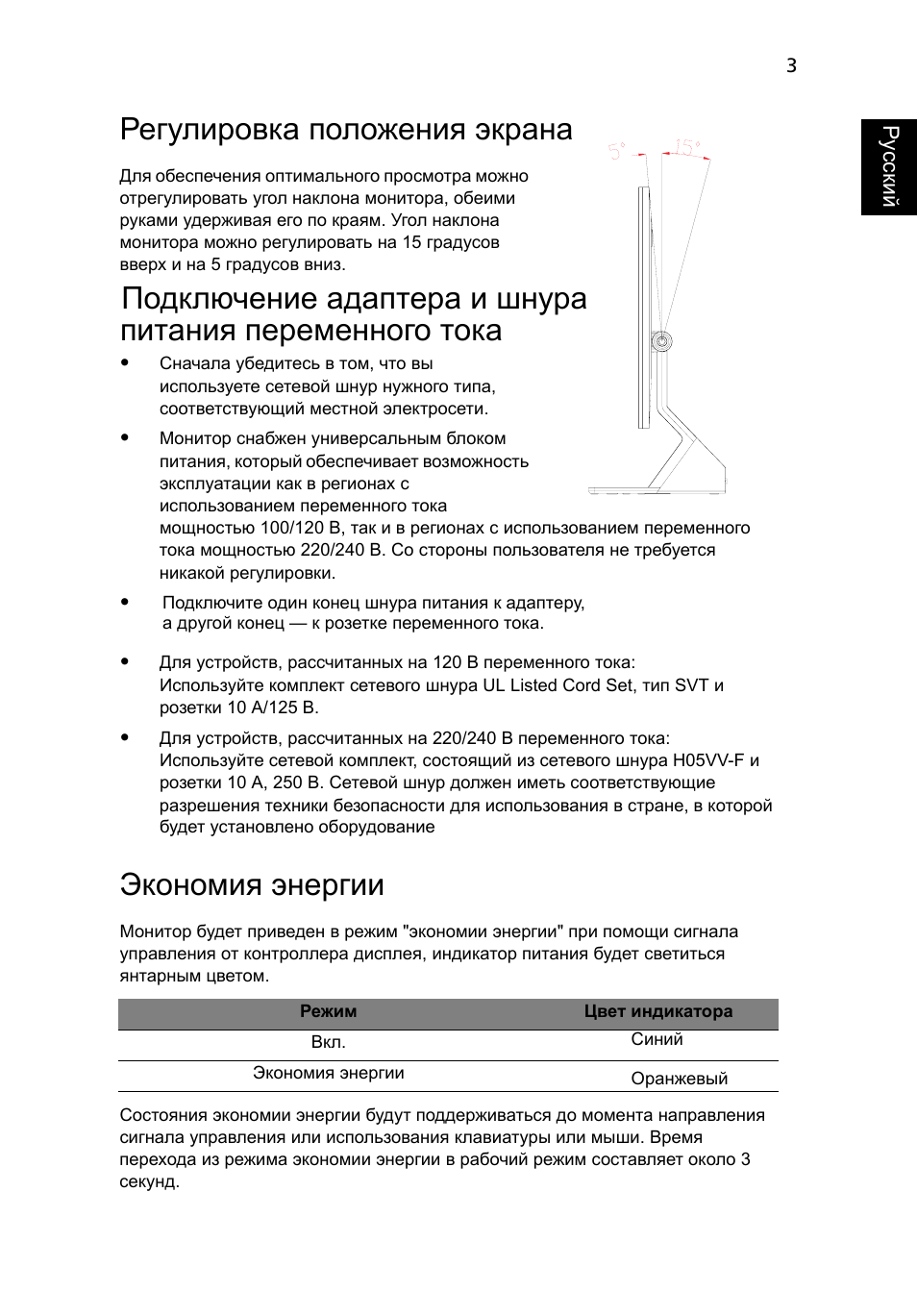

Для обеспечения оптимального просмотра можно отрегулировать угол наклона монитора, обеими руками удерживая его по краям. Угол наклона монитора можно регулировать на 15 градусов вверх и на 5 градусов вниз.
•
Сначала убедитесь в том, что вы используете сетевой шнур нужного типа, соответствующий местной электросети.
•
Монитор снабжен универсальным блоком питания, который обеспечивает возможность эксплуатации как в регионах с использованием переменного тока мощностью 100/120 В, так и в регионах с использованием переменного тока мощностью 220/240 В. Со стороны пользователя не требуется никакой регулировки.
•
•
Для устройств, рассчитанных на 120 В переменного тока: Используйте комплект сетевого шнура UL Listed Cord Set, тип SVT и розетки 10 А/125 В.
•
Для устройств, рассчитанных на 220/240 В переменного тока: Используйте сетевой комплект, состоящий из сетевого шнура H05VV-F и розетки 10 А, 250 В. Сетевой шнур должен иметь соответствующие разрешения техники безопасности для использования в стране, в которой будет установлено оборудование
Экономия энергии
Монитор будет приведен в режим "экономии энергии" при помощи сигнала управления от контроллера дисплея, индикатор питания будет светиться янтарным цветом.
Состояния экономии энергии будут поддерживаться до момента направления сигнала управления или использования клавиатуры или мыши. Время перехода из режима экономии энергии в рабочий режим составляет около 3 секунд.
Режим
Цвет индикатора
Вкл.
Экономия энергии
Подключение адаптера и шнура
питания переменного тока
Подключите один конец шнура питания к адаптеру, а другой конец — к розетке переменного тока.
Синий
Оранжевый
Регулировка положения экрана, Подключение шнура питания, Экономия энергии

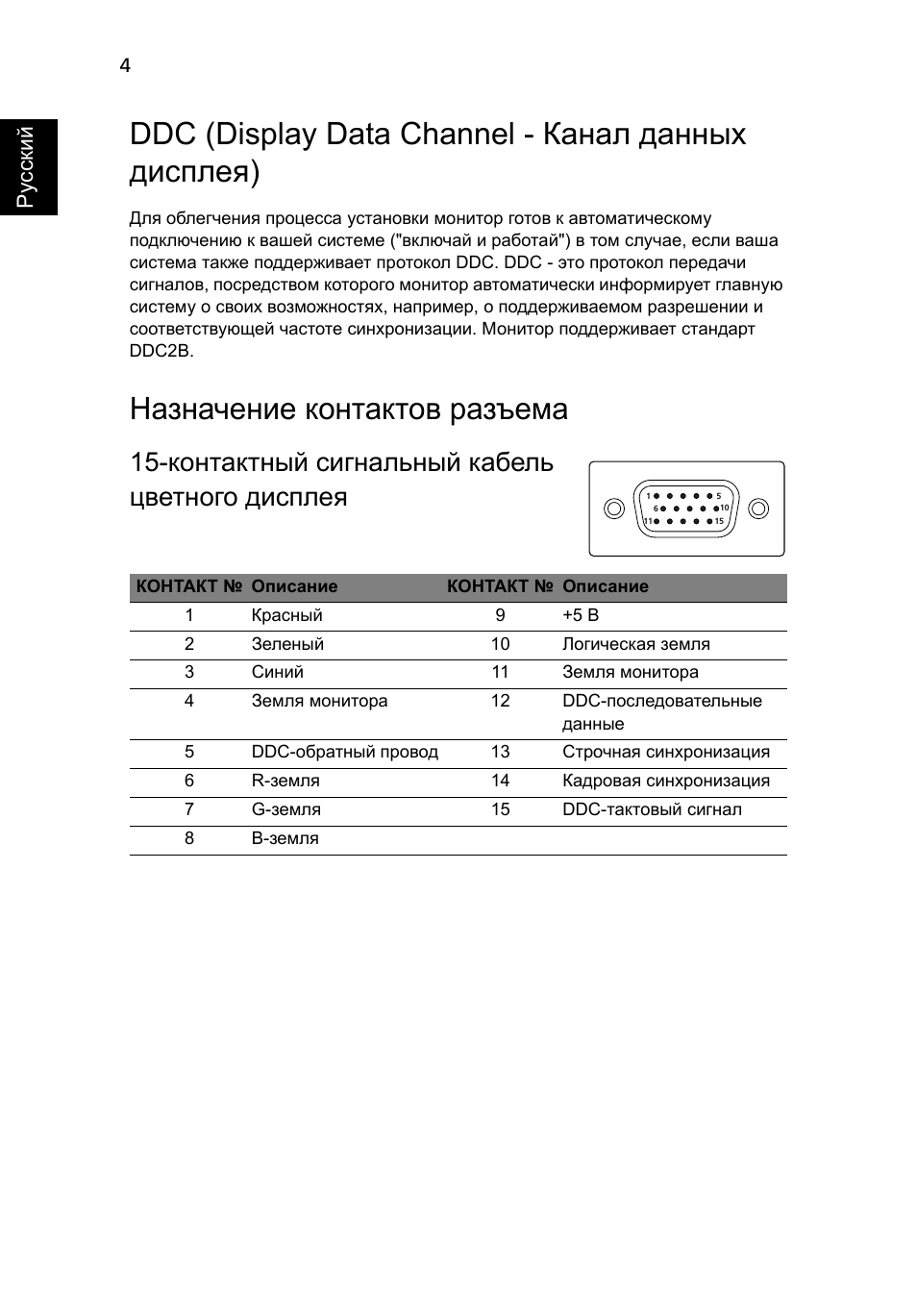

Ddc (display data channel - канал данных дисплея), Назначение контактов разъема, Контактный сигнальный кабель цветного дисплея, Русс кий Support chat
Для облегчения процесса установки монитор готов к автоматическому подключению к вашей системе ("включай и работай") в том случае, если ваша система также поддерживает протокол DDC. DDC - это протокол передачи сигналов, посредством которого монитор автоматически информирует главную систему о своих возможностях, например, о поддерживаемом разрешении и соответствующей частоте синхронизации. Монитор поддерживает стандарт DDC2B.
Назначение контактов разъема
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Красный
9
+5 В
2
Зеленый
10
Логическая земля
3
Синий
11
Земля монитора
4
Земля монитора
12
DDC-последовательные данные
5
DDC-обратный провод
13
Строчная синхронизация
6
R-земля
14
Кадровая синхронизация
7
G-земля
15
DDC-тактовый сигнал
8
B-земля
1
5
6
10
11
15
Ddc (display data channel - канал данных дисплея), Назначение контактов разъема, Контактный сигнальный кабель цветного дисплея
