Acer AO532h

Cерия

Краткое руководство

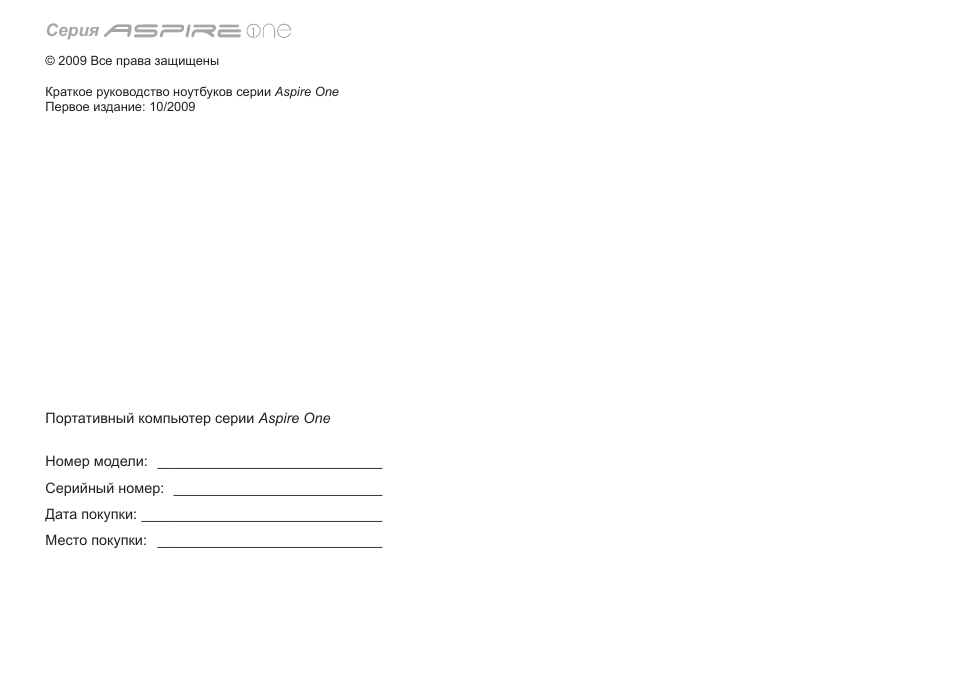

Cерия

© 2009 Все права защищены

Краткое руководство ноутбуков серии Aspire One

Первое издание: 10/2009

Номер модели: ____________________________
Серийный номер: __________________________
Дата покупки: ______________________________
Место покупки: ____________________________

Портативный компьютер серии Aspire One

Краткое руководство

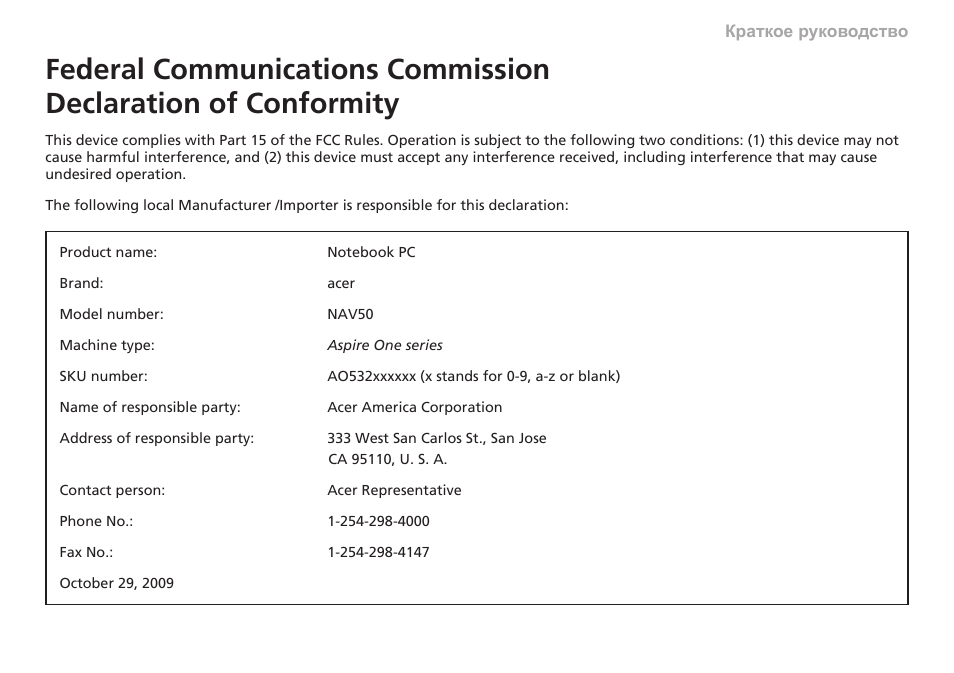

Federal Communications Commission
Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not
cause harmful interference, and (2) this device must accept any interference received, including interference that may cause
undesired operation.

The following local Manufacturer /Importer is responsible for this declaration:

Product name:

Notebook PC

Brand:

acer

Model number:

NAV50

Machine type:

Aspire One series

SKU number:

AO532xxxxxx (x stands for 0-9, a-z or blank)

Name of responsible party:

Acer America Corporation

Address of responsible party:

333 West San Carlos St., San Jose

CA 95110, U. S. A.

Contact person:

Acer Representative

Phone No.:

1-254-298-4000

Fax No.:

1-254-298-4147

October 29, 2009

Cерия

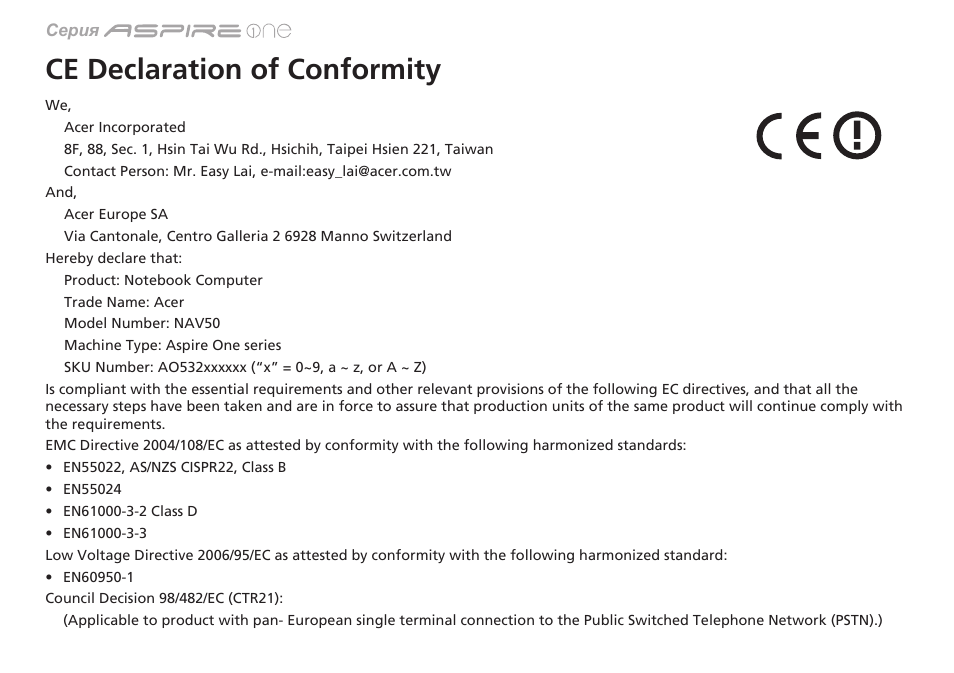

CE Declaration of Conformity

We,

Acer Incorporated
8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan
Contact Person: Mr. Easy Lai, e-mail:easy_lai@acer.com.tw

And,

Acer Europe SA
Via Cantonale, Centro Galleria 2 6928 Manno Switzerland

Hereby declare that:

Product: Notebook Computer
Trade Name: Acer
Model Number: NAV50
Machine Type: Aspire One series
SKU Number: AO532xxxxxx (“x” = 0~9, a ~ z, or A ~ Z)

Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the
necessary steps have been taken and are in force to assure that production units of the same product will continue comply with
the requirements.
EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards:
• EN55022, AS/NZS CISPR22, Class B
• EN55024
• EN61000-3-2 Class D
• EN61000-3-3
Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:
• EN60950-1
Council Decision 98/482/EC (CTR21):

(Applicable to product with pan- European single terminal connection to the Public Switched Telephone Network (PSTN).)

Краткое руководство

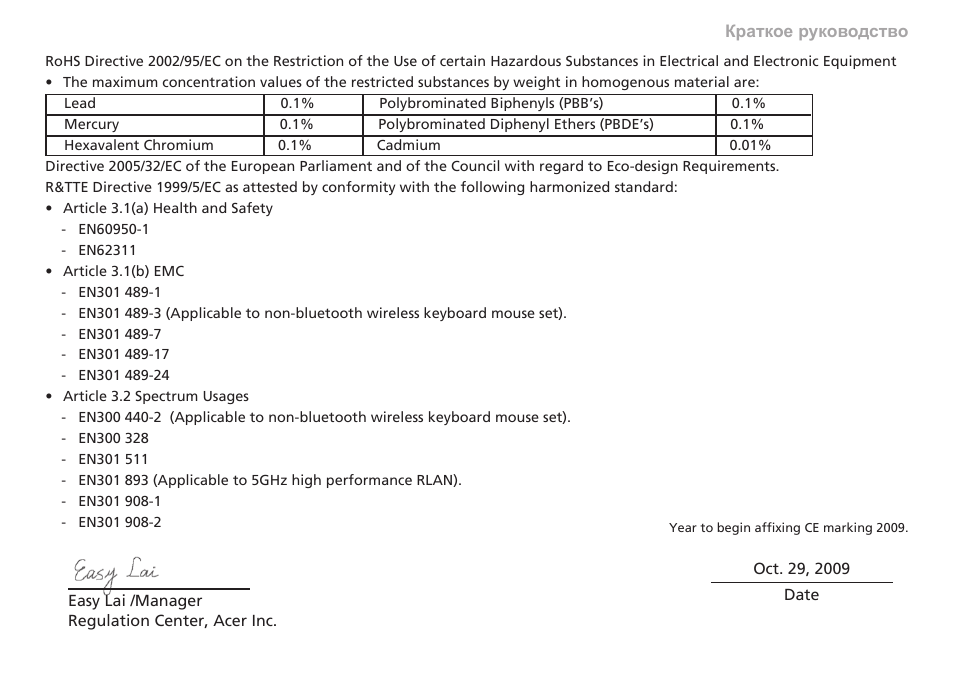

RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment
• The maximum concentration values of the restricted substances by weight in homogenous material are:

Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1%
Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE’s) 0.1%
Hexavalent Chromium 0.1% Cadmium 0.01%

Directive 2005/32/EC of the European Parliament and of the Council with regard to Eco-design Requirements.
R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard:
• Article 3.1(a) Health and Safety
- EN60950-1
- EN62311
• Article 3.1(b) EMC
- EN301 489-1
- EN301 489-3 (Applicable to non-bluetooth wireless keyboard mouse set).
- EN301 489-7
- EN301 489-17
- EN301 489-24
• Article 3.2 Spectrum Usages
- EN300 440-2 (Applicable to non-bluetooth wireless keyboard mouse set).
- EN300 328
- EN301 511
- EN301 893 (Applicable to 5GHz high performance RLAN).
- EN301 908-1
- EN301 908-2

Easy Lai /Manager
Regulation Center, Acer Inc.

Oct. 29, 2009

Date

Year to begin affixing CE marking 2009.

Cерия

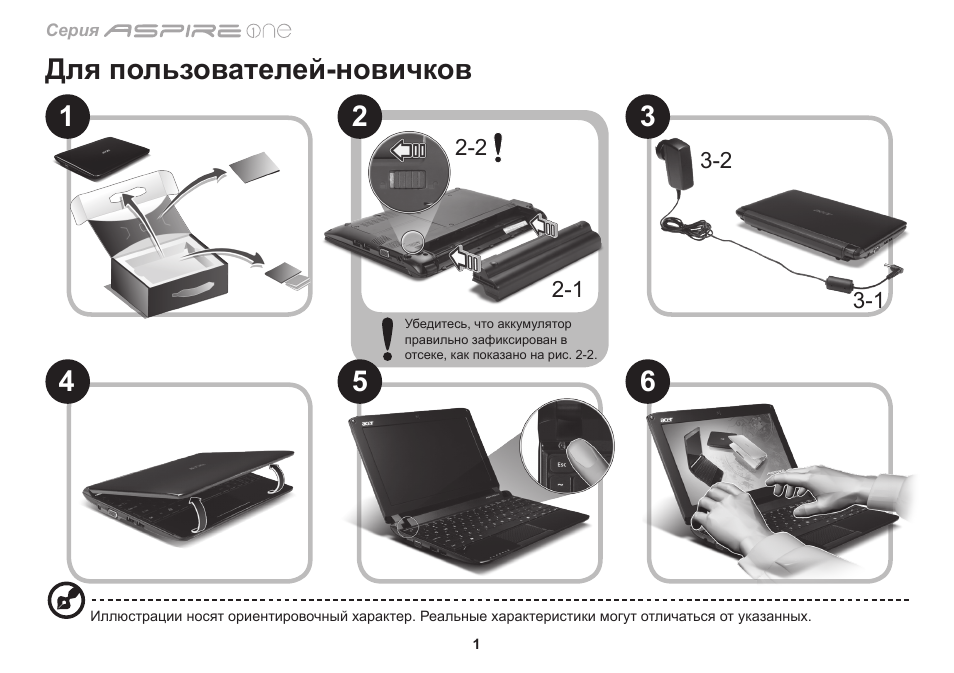

Для пользователей-новичков

1

2

3

4

5

6

3-2

3-1

2-1

2-2

Иллюстрации носят ориентировочный характер. Реальные характеристики могут отличаться от указанных.

Убедитесь, что аккумулятор

правильно зафиксирован в

отсеке, как показано на рис. 2-2.

1

Краткое руководство

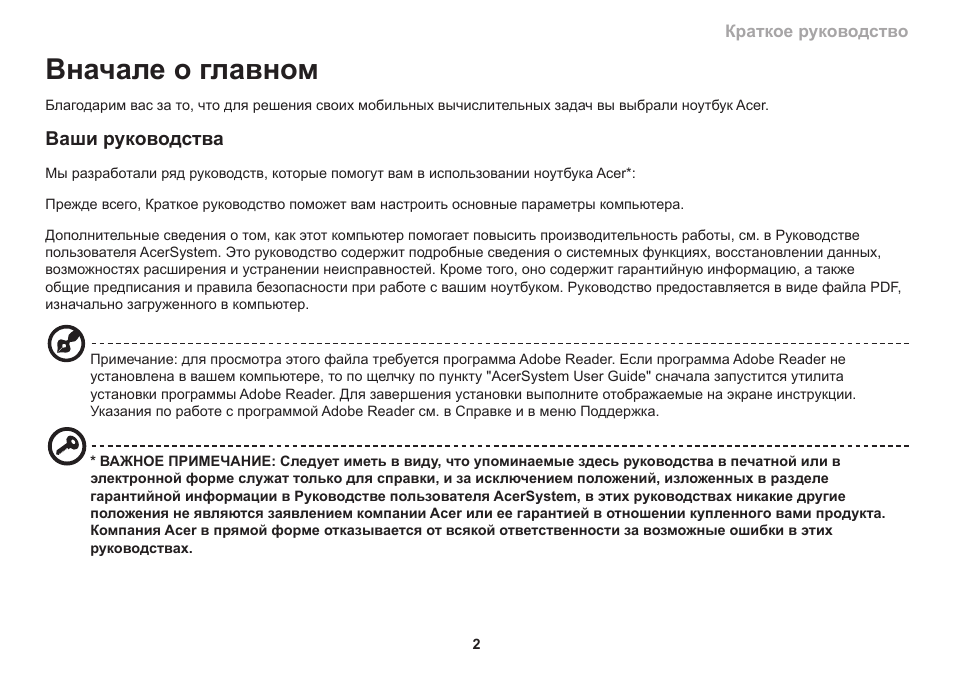

Вначале о главном

Благодарим вас за то, что для решения своих мобильных вычислительных задач вы выбрали ноутбук Acer.

Ваши руководства

Мы разработали ряд руководств, которые помогут вам в использовании ноутбука Acer*:

Прежде всего, Краткое руководство поможет вам настроить основные параметры компьютера.

Дополнительные сведения о том, как этот компьютер помогает повысить производительность работы, см. в Руководстве

пользователя AcerSystem. Это руководство содержит подробные сведения о системных функциях, восстановлении данных,

возможностях расширения и устранении неисправностей. Кроме того, оно содержит гарантийную информацию, а также

общие предписания и правила безопасности при работе с вашим ноутбуком. Руководство предоставляется в виде файла PDF,

изначально загруженного в компьютер.

Примечание: для просмотра этого файла требуется программа Adobe Reader. Если программа Adobe Reader не

установлена в вашем компьютере, то по щелчку по пункту "AcerSystem User Guide" сначала запустится утилита

установки программы Adobe Reader. Для завершения установки выполните отображаемые на экране инструкции.

Указания по работе с программой Adobe Reader см. в Справке и в меню Поддержка.

* ВАЖНОЕ ПРИМЕЧАНИЕ: Следует иметь в виду, что упоминаемые здесь руководства в печатной или в

электронной форме служат только для справки, и за исключением положений, изложенных в разделе

гарантийной информации в Руководстве пользователя AcerSystem, в этих руководствах никакие другие

положения не являются заявлением компании Acer или ее гарантией в отношении купленного вами продукта.

Компания Acer в прямой форме отказывается от всякой ответственности за возможные ошибки в этих

руководствах.

2

Cерия

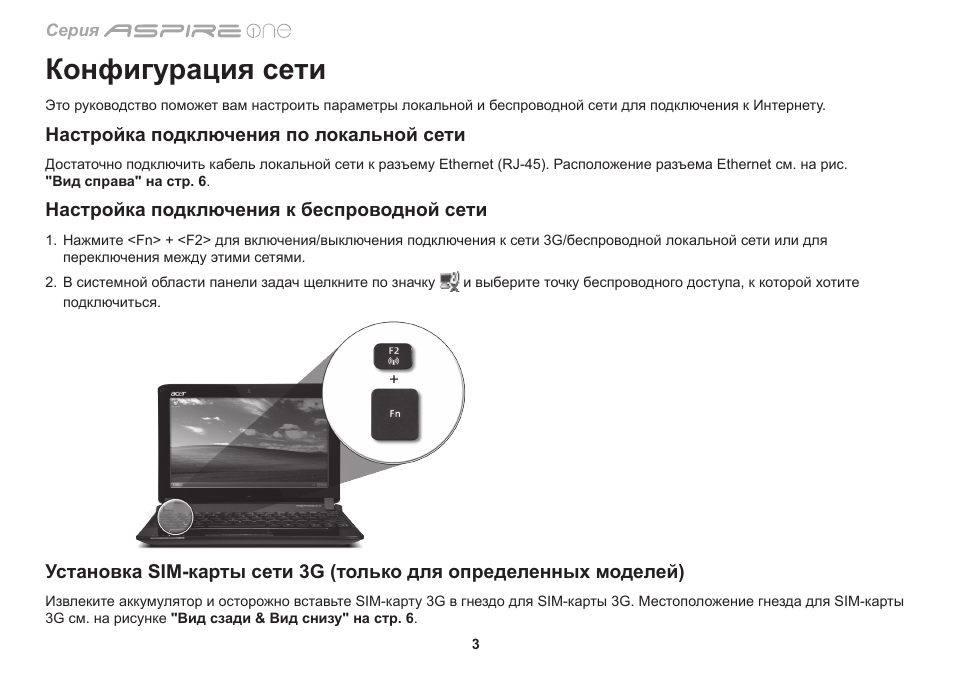

Конфигурация сети

Это руководство поможет вам настроить параметры локальной и беспроводной сети для подключения к Интернету.

Настройка подключения по локальной сети

Достаточно подключить кабель локальной сети к разъему Ethernet (RJ-45). Расположение разъема Ethernet см. на рис.

"Вид справа" на стр. 6.

Настройка подключения к беспроводной сети

1. Нажмите <Fn> + <F2> для включения/выключения подключения к сети 3G/беспроводной локальной сети или для

переключения между этими сетями.

2. В системной области панели задач щелкните по значку

и выберите точку беспроводного доступа, к которой хотите

подключиться.

Установка SIM-карты сети 3G (только для определенных моделей)

Извлеките аккумулятор и осторожно вставьте SIM-карту 3G в гнездо для SIM-карты 3G. Местоположение гнезда для SIM-карты

3G см. на рисунке

"Вид сзади & Вид снизу" на стр. 6.

3

Краткое руководство

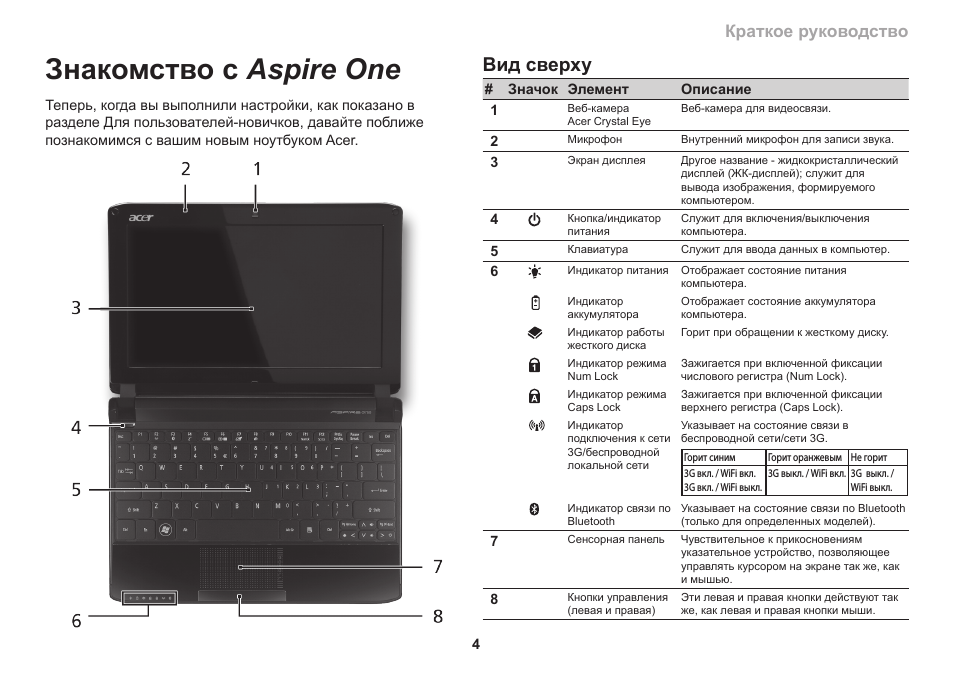

Знакомство с Aspire One

Теперь, когда вы выполнили настройки, как показано в

разделе Для пользователей-новичков, давайте поближе

познакомимся с вашим новым ноутбуком Acer.

Вид сверху

# Значок Элемент

Описание

1

Веб-камера

Acer Crystal Eye

Веб-камера для видеосвязи.

2

Микрофон

Внутренний микрофон для записи звука.

3

Экран дисплея

Другое название - жидкокристаллический

дисплей (ЖК-дисплей); служит для

вывода изображения, формируемого

компьютером.

4

Кнопка/индикатор

питания

Служит для включения/выключения

компьютера.

5

Клавиатура

Служит для ввода данных в компьютер.

6

Индикатор питания Отображает состояние питания

компьютера.

Индикатор

аккумулятора

Отображает состояние аккумулятора

компьютера.

Индикатор работы

жесткого диска

Горит при обращении к жесткому диску.

Индикатор режима

Num Lock

Зажигается при включенной фиксации

числового регистра (Num Lock).

Индикатор режима

Caps Lock

Зажигается при включенной фиксации

верхнего регистра (Caps Lock).

Индикатор

подключения к сети

3G/беспроводной

локальной сети

Указывает на состояние связи в

беспроводной сети/сети 3G.

Горит синим

Горит оранжевым Не горит

3G вкл. / WiFi вкл.
3G вкл. / WiFi выкл.

3G выкл. / WiFi вкл. 3G выкл. /

WiFi выкл.

Индикатор связи по

Bluetooth

Указывает на состояние связи по Bluetooth

(только для определенных моделей).

7

Сенсорная панель

Чувствительное к прикосновениям

указательное устройство, позволяющее

управлять курсором на экране так же, как

и мышью.

8

Кнопки управления

(левая и правая)

Эти левая и правая кнопки действуют так

же, как левая и правая кнопки мыши.

4

Cерия

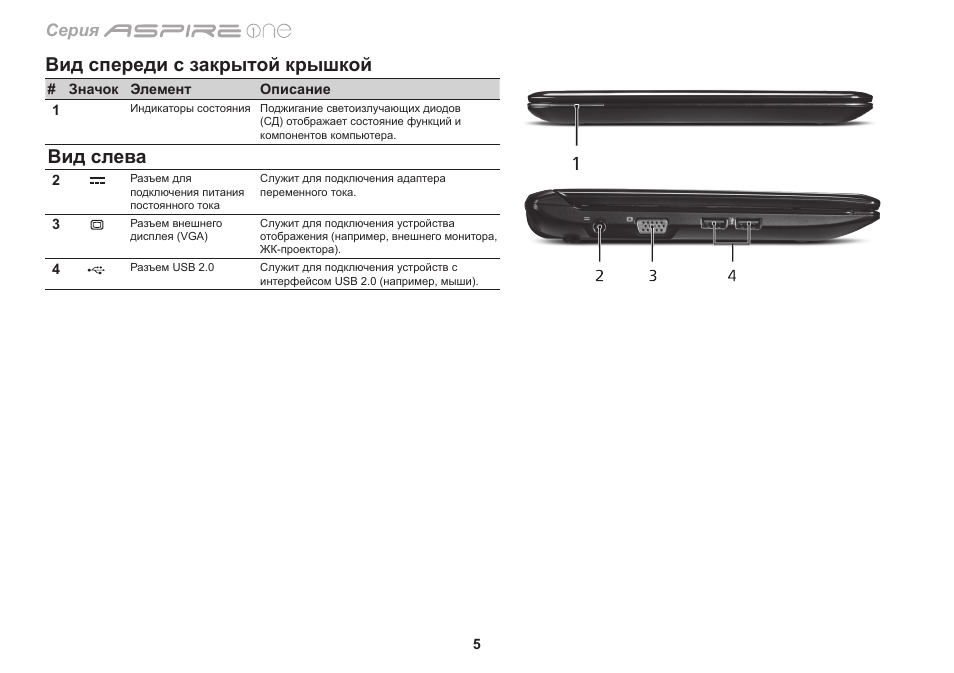

Вид спереди с закрытой крышкой

# Значок Элемент

Описание

1

Индикаторы состояния Поджигание светоизлучающих диодов

(СД) отображает состояние функций и

компонентов компьютера.

Вид слева

2

Разъем для

подключения питания

постоянного тока

Служит для подключения адаптера

переменного тока.

3

Разъем внешнего

дисплея (VGA)

Служит для подключения устройства

отображения (например, внешнего монитора,

ЖК-проектора).

4

Разъем USB 2.0

Служит для подключения устройств с

интерфейсом USB 2.0 (например, мыши).

5
